Неоновый свет

Между аргоном и гелием — свойства неона

У атома неона замкнутая электронная оболочка: на двух энергетических уровнях находятся соответственно 2 и 8 электронов. Химическая инертность неона исключительна. В этом с ним может конкурировать только гелий. Пока не получено ни одного его валентного соединения. Даже так называемые клатратные соединения неона с водой, гидрохиноном и другими веществами (подобные соединения тяжелых благородных газов – радона, ксенона, криптона и даже аргона – широко известны) получить и сохранить очень трудно.

Неон – легкий газ: он легче воздуха в 1,44 раза, аргона — почти в 2 раза, но тяжелее гелия в 5 раз. По комплексу свойств он ближе к гелию, чем к аргону, и вместе с гелием составляет подгруппу легких инертных газов.

Неон сжижается при температуре –245,98°C. Точка плавления неона отстоит от точки кипения всего на 2,6°C– рекордно малый диапазон, свидетельствующий о слабости сил межмолекулярного взаимодействия в неоне. Благодаря этому твердый неон получается без особого труда: достаточно недолго откачивать пары над жидким неоном, чтобы он отвердел.

Растворимость в воде и способность к адсорбции у неона малы. В 100 г воды при 20°C растворяется всего 1,75 см3, или 1,56 мг неона. Все же адсорбция неона на активированном угле при температуре жидкого воздуха уже достаточна, чтобы с ее помощью, многократно повторяя процесс, разделить смесь гелия и неона. При температуре жидкого водорода из смеси этих веществ выпадают кристаллы чистого неона, а газообразный гелий отгоняется. Технике это дало второй – конденсационный способ разделения гелия и неона.

Радиус атома неона – 1,62 ? – достаточно мал, чтобы этот газ мог в тысячи раз быстрее большинства газов диффундировать сквозь тонкие перегородки из кварцевого или боросиликатного стекла (если последние нагреты до 300…400°C, а по обе стороны имеется существенный перепад давления). Сквозь такие перегородки неон проникает примерно в 50 раз хуже, чем гелий, но в сотни тысяч раз лучше, чем аргон, азот и кислород. Именно поэтому диффузионный способ позволяет очищать неон от более тяжелых газов.

Известно, что тяжелые инертные газы оказывают на организм человека и животного наркотическое действие. Неону это свойство также присуще, но в очень малой степени, так как мала растворимость неона в жирах, крови, лимфе и других жидкостях организма.Чтобы появились первые симптомы наркоза, необходимо вдыхать смесь неона с кислородом под давлением не меньше 25 атм.

Для неона характерны также высокая электрическая проводимость и яркое свечение при пропускании электрических разрядов.

Есть у неона черта, резко выделяющая его среди других благородных газов. Это – ярко-красный цвет излучения, причем интенсивность и оттенки свечения неона сильно зависят от напряжения тока, создающего электрический разряд, и примесей других газов.

Применение неоновых источников света

Ошибочно считать, что неоновые приборы – это только элементы декоративного оформления и рекламных вывесок. На самом деле они используются уже более века, причем в самых различных сферах.

Например, до появления светодиодов именно неоновые источники света применялись в качестве индикаторов напряжения стандартной сети 220 В.

Сейчас также можно встретить миниатюрные лампочки, которые часто используют для сборки всевозможных схем бытового характера. Плюсы ощутимы: минимальный ток потребления, надежность и экономичность по сравнению с лампами накаливания

Лампы больших размеров оснащены стандартными цоколями E14 и E27 и предназначены для патронов, которые применяются и в быту. Чтобы прибор мог светить и работать от сети 220 В, в корпус встроен резистор.

В прошлом веке подобные лампы использовались в качестве ночников, но реализовывались вместе со светильниками. Сейчас производство в России прикрыто, но китайцы продолжают выпускать похожую продукцию.

Газоразрядные лампы Бализор применяют для подсветки высоковольтных линий. Их особенность заключается в том, что питание подается напрямую, от кабеля, на котором они держатся

Еще несколько сфер применения неоновых устройств:

  • выпуск пробников-индикаторов для выявления переменного напряжения в фазе;
  • использование в стробоскопе;
  • в качестве порогового или активного элемента в генерирующих устройствах;
  • как защитный элемент в телефонных сетях.

Знакомое современному человеку использование – рекламная отрасль. Улицы мегаполисов переливаются всеми цветами радуги, из стеклянных трубок с ярким свечением изготавливают буквы, логотипы, контуры, подсветки и другие бросающиеся в глаза элементы рекламы.

Галерея изображений

Фото из

Оформление светодиодными или люминесцентными лампами не сравнится по яркости и броскости с неоновым дизайном

Если сравнивать с люминесцентными приборами, то неоновые «живут» гораздо дольше. Даже в условиях улицы они функционируют до 10 лет

Лампы открытого и закрытого типа хорошо переносят атмосферные осадки и перепады температуры, функционируют в пределах от -35?С до +50?С

На фабриках и в мастерских разрабатывают новые модели наружной рекламы, совмещая использование различных газов и люминофоров

Насыщенность и «густота» неонового света

Долговечность неоновых трубок и лент

Широкий температурный диапазон освещения

Совмещение различных технологий изготовления

Прекрасный образец применения неонового освещения – американский Лас-Вегас и другие места, связанные с индустрией развлечения. Разноцветными огнями усыпаны ночные клубы, казино, театры, кафе и гостиницы.

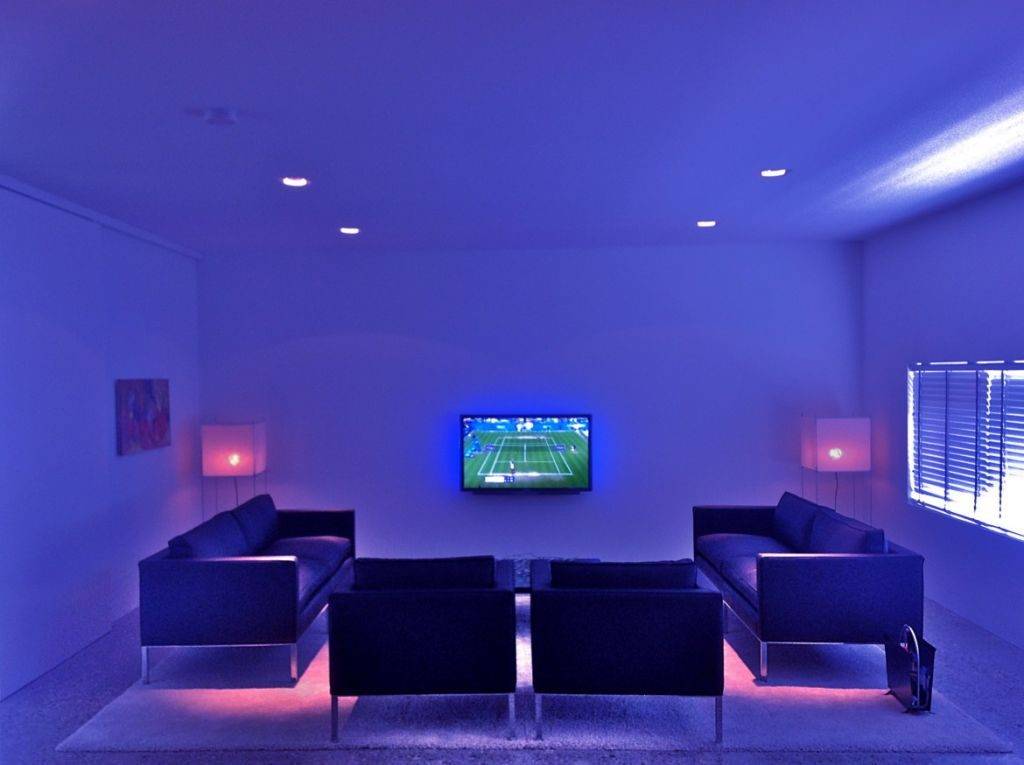

Варианты неонового освещения квартиры

На рынке товаров и услуг среди неоновых осветительных приборов можно встретить ленты, которые многие называют гибкими неонами. По внешнему виду ленты напоминают гирлянду, которая находится в трубке, выполненной из ПВХ материала.

Гибкие подсветки могут быть разноцветными либо однотонными. В процессе производства используют материалы высокого качества, в результате чего трубки могут быть матовыми либо прозрачными. Одноцветные варианты бывают исключительно матовыми.

Такие ленты, в отличие от лампочек, имеют большое количество преимуществ, среди которых можно выделить:

  • вероятность нанести повреждение минимальная, стеклянные же светильники довольно легко разбить, именно поэтому они считаются опасными:
  • наличие гидроизоляции;
  • так как лента гибкая, ее можно установить совершенно в любом месте;
  • в отличие от светодиодных светильников, неоновые ленты стоят гораздо дешевле.

Благодаря такой востребованности, имеется вероятность, что многие осветительные приборы будут вытеснены с рынка товаров и услуг.

Важно! Неоновые подсветки, в отличие от других источников света, имеют довольно обширный диапазон света.

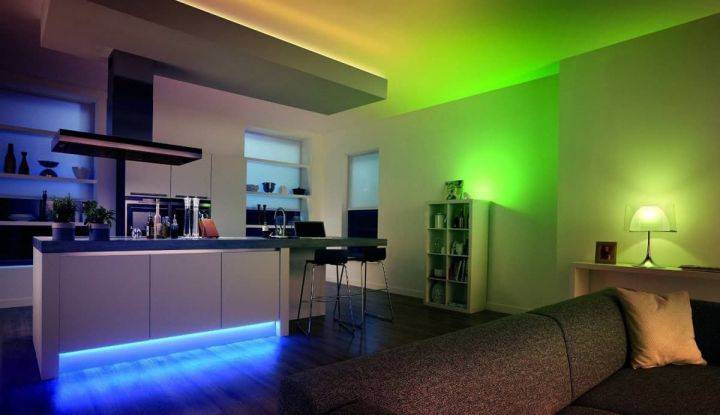

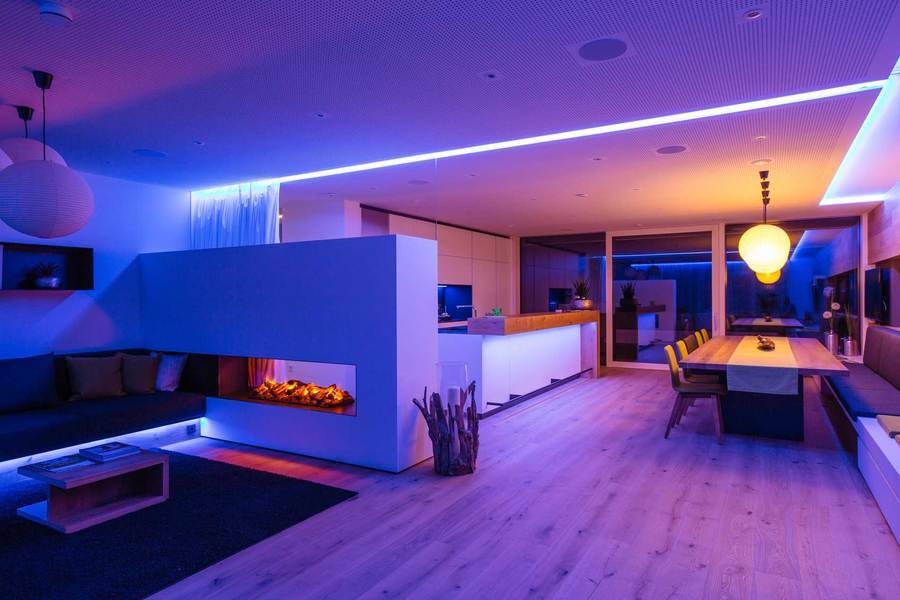

Неоновые лампы для квартиры

Неоновые лампы можно использовать в жилом помещении в качестве подсветки мебели. Так можно наполнить помещение необычными и яркими цветовыми тонами. Чаще всего этот вариант используют в том случае, когда в помещении находится мягкая либо стеклянная мебель.

Кроме этого, можно использовать дополнительный свет для декоративных элементов, аксессуаров. Например, в непосредственной близости с картинами, в нишах, вокруг больших зеркал, высоких комнатных растений.

Важно понимать, что неоновые лампы можно использовать в жилом помещении не только в качестве яркого акцента. Например, такие осветительные приборы зачастую используют для осветления лестницы либо плинтусов. При необходимости источники света можно монтировать в предметы мебели в кухонной зоне

При необходимости источники света можно монтировать в предметы мебели в кухонной зоне.

Интересный вариант – освещение скульптур, выполненных из гипса, стекла либо ткани. В помещении гораздо эффектнее будет смотреться в качестве источника света красивая скульптура, нежели обычная лампа. На сегодняшний день популярностью пользуются светильники, выполненный в виде птиц из стекла либо дерева.

Совет! Отдавая предпочтение неоновой подсветке для оформления дизайна помещения, можно создать прекрасную конструкцию, которая позволит создать атмосферу праздника.

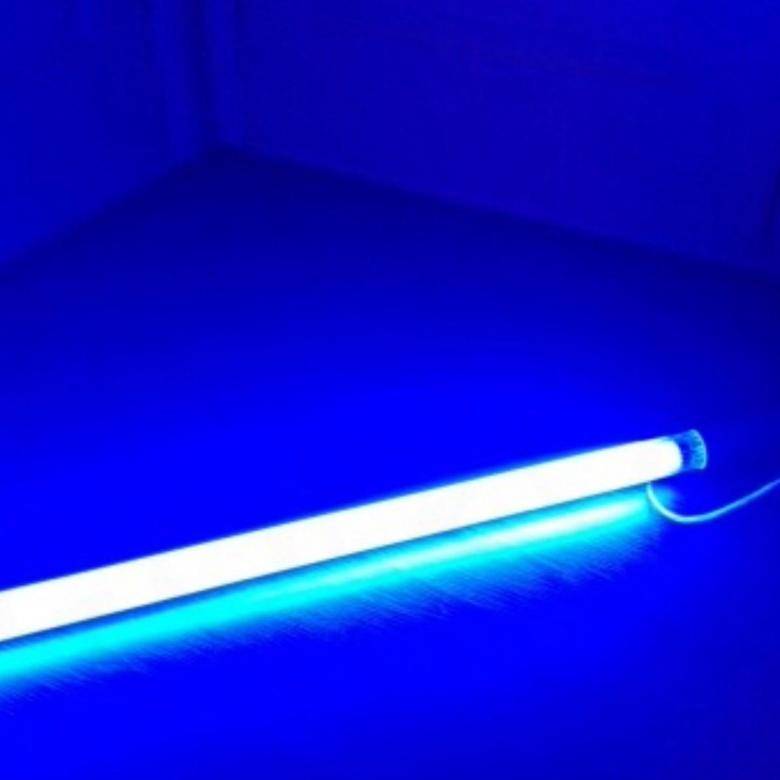

Гибкие неоновые светильники

Гибкие ленты смотрятся в дизайне довольно органично и презентабельно. С их помощью можно придать помещению некую изюминку. Кроме этого, их можно брать с собой на природу, что позволит создать необычную атмосферу.

Гибкие приборы незаменимы в быту, с их помощью можно подсвечивать потолок по всему периметру, создавая эффект парения, монтировать в аквариум либо мебель. При необходимости можно сделать так, чтобы зажигался свет при открытии дверцы шкафа, используя для этих целей неоновые шнурки.

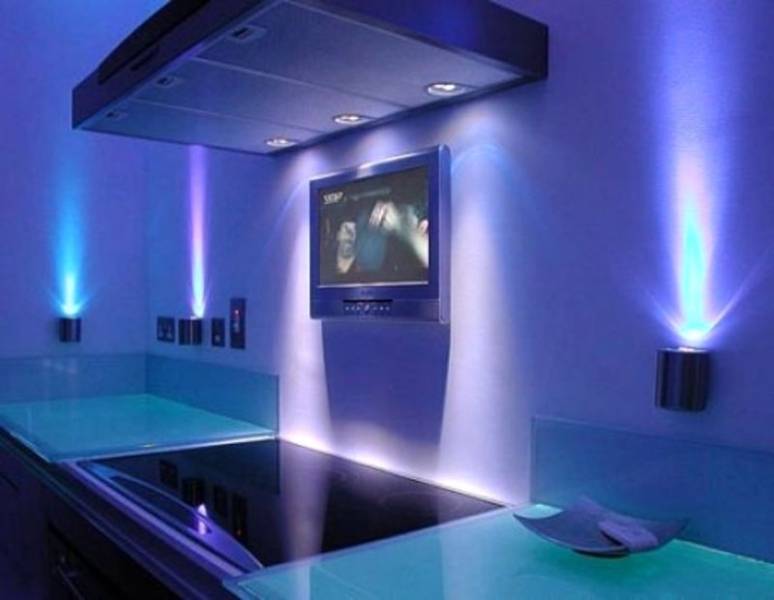

Такие источники света отлично вписываются на кухню, так как их можно монтировать в мебель над рабочей поверхностью. Благодаря гибкости такие ленты можно использовать на любых поверхностях, придавать необходимую форму.

Примеры

Далеко не всегда, начиная устройство таких декоративных элементов, как подсветка, хозяева дома имеют точное представление, как будет выглядеть все, когда будет полностью закончено устройство и отделка. Чтобы избежать ошибок, и иметь полное представление о том, как выглядит потолок с работающей неоновой подсветкой, ниже приведены несколько фото, на которых показаны самые популярные варианты ее использования.

Размещение на полистироловом плинтусе, позволит не мудрить с устройством специальной ниши, главное – правильно расположить все провода и трансформаторы, чтобы их не было видно.

Не обязательно использовать цветные лампы – белый яркий свет, не менее красиво смотрится в соответствующем интерьере.

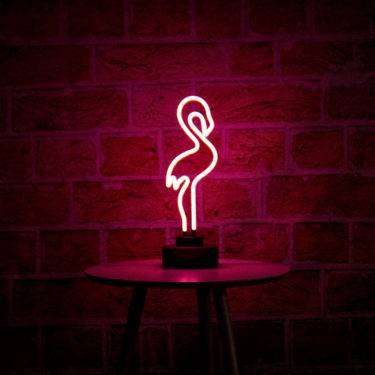

На заказ можно изготовить стеклянные элементы любой формы, поэтому не стоит волноваться за то, что их будет сложно расположить на потолочных конструкциях необычных форм.

Неоновые светильники дают ровное, рассеянное свечение, которого не добиться от стандартных ламп накаливания.

Подключаем в фары

Led лента может устанавливаться сверху фары. При таком методе не требуется снятия фары, но стоит учесть минусы нанесения: не очень красивое оформление, загрязнение элемента, скопление снега, нарастание льда.

Для работ понадобится влагостойкая лента. Клеящей основой она крепится к фаре. Проводятся работы по подключению. Такая процедура займет не более 10 минут.

Процесс подключения под фары трудоемок. К тому же надо снимать фару и разгерметизировать. После поклейки снова проводится герметизация. В противном случае будет проходить влага под стекло фары.

При данном методе подсветка смотрится очень красиво.

Где берут неон

Первая неонка была изготовлена в 1910 году Жоржем Клодом, но для своего изобретения он использовал наработки Мориса Траверса и Уильяма Рамзая — английских химиков, получивших неон путем исключения его из воздуха в качестве побочного продукта. В атмосферном воздухе максимальная концентрация Ne достигает 0,00182%. Это очень мало в масштабах планеты, но достаточно для его добычи в промышленных объемах.

Способ получения неона заключается в сжижении всех тяжелых компонентов воздуха, вследствие чего образуется остаточный несжиженый компонент — гелий-неоновая смесь. Для разделения гелия и неона применяются три способа:

  • адсорбция неона охлажденным активированным углем;
  • вымораживание жидким водородом;
  • двукратная ректификация в конденсаторе-испарителе;
  • холодная ректификация сжатой смеси.

Именно последняя технология позволяет получать газ 99,9% чистоты в промышленных масштабах.

Видео: Неон — самый ИНЕРТНЫЙ газ на ЗЕМЛЕ

Конструкция и принцип работы

Стандартная неоновая лампа представляет собой стеклянную трубу, закрытую с концов металлическими заглушками с электродами. Внутри нее находится невзаимодействующий в обычных условиях с веществом светильника газ – неон. Механизм, обеспечивающий образование света в таком приборе, подразумевает быстрое, беспрепятственное и полномасштабное включение всего газообразного вещества в реакцию ионизации. Поэтому он находится в колбе в разряженном состоянии – под низким давлением.

Благодаря этому, как только электрический ток поступает на противолежащие по концам трубки электроды, происходит реакция ионизации ближайших атомов неона, сопровождающаяся потерей электронов. Происходит цепная реакция и весь объем газообразного вещества подвергается такому действию за считанные миллисекунды.

Электрическая цепь замыкается (так как вещество переходит в состояние плазмы) и частицы газа становятся химически активным, разгоняясь до огромной скорости и приобретая большую кинетическую энергию, сталкиваются с поверхностью стекла и вступают во взаимодействие с люминофором (излучение может происходить и без него при особом составе газа), нанесенным на него тонким слоем. В результате возникает яркое неоновое свечение.

Неоновая подсветка: как это работает?

Неоновая подсветка, это стеклянная трубка, в которой размещается газ неон, на концы электродов, подается напряжение. Под воздействием тока, ионы попадают на люминофор и светятся. Для правильной работы светильников. Устанавливается повышающий преобразователь.

Что такое неоновая подсветка

Для преображения пространства, используют неоновую подсветку. Поэтому она нашла свое применение в домашнем интерьере, в оформлении баров, ресторанов, кафе, концертных залов, рекламных вывесок. Можно задействовать любые площади помещения, подчеркнуть контуры предметов. Подходит для больших и малых площадей.

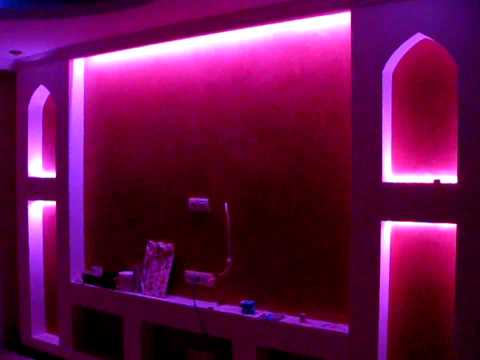

Монтировать неоновую подсветку можно не только на потолке, но и в полу, для подсветки мебели, лестниц, балконов и для других решений в архитектуре, чтобы создать необычный интерьер. Творческие дизайнеры рисуют узоры на потолке с помощью такой подсветки. Для объединения дизайна помещения, учитывают цвет стен и мебели.

Преимущества и недостатки неоновой подсветки

Срок службы ламп около десяти лет, так как в них нет нити накаливания. Цвет люминофора может быть разным, соответственно и световые потоки тоже окрашиваются в разные цвета. Цветовое решение может быть: однотонное освещение или многоцветное. Это дает большое преимущество и много вариантов при дизайнерском оформлении пространства. Используя разное цветовое освещение, можно разделить пространство по зонам.

Неоновый газ не представляет никакой опасности для людей. Лампы не нагреваются выше сорока градусов. Продаются такие лампы в специализированных компаниях.

Одним из недостатков подсветки – это неэкономное расходование электроэнергии. Расход энергии равен потреблению трех лампочек по 60 Ватт.

Читать при таком освещении нельзя, не хватает мощности, требуется дополнительный свет. Такая декоративная подсветка, подойдет под современный интерьер, например, стиль хай-тек. Но также органично впишется и в классическое оформление помещения.

Установка неоновой подсветки

Неоновая подсветка является дополнительным источником света, основным освещением являются обычные лампы. Неон помогает зрительно увеличить или уменьшить пространство, добавить загадочности и уюта в помещение.

Подсветку обычно делают скрытой. В нишу для лампы попадает пыль, ее рекомендуется закрыть стеклянной планкой, при этом уровень освещенности уменьшается. Лампы излучают рассеянный свет, это зависит от диаметра стеклянной колбы.

Управление может быть от обычного выключателя, до управления пультом. Неон обладает мягким и рассеянным светом, без выделяющихся пятен, работают лампы бесшумно.

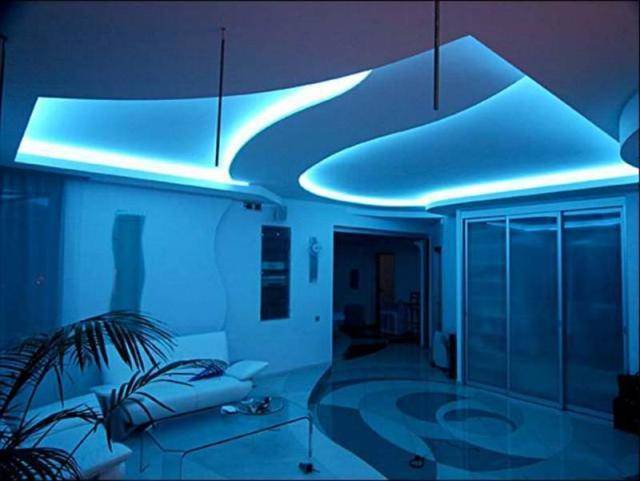

Для подвесного потолка применяют несколько типов подсветки: неоновую, с цветными светодиодами, точечную. Можно сочетать разные варианты подсветок, для получения уникального эффекта.

Подключение подсветки

Светильники осуществляют свою работу под высоким напряжением. В стену монтируется преобразователь тока, делается специальная ниша. Существуют электронные преобразователи, с помощью регулятора, которые повышают или понижают мощность света.

Толстого провода для установки не требуется. Надо учитывать тип подсветки, мощность, размер пускателей тока. Зная все показатели, можно просчитать толщину провода. Затем, делаются ниши для кабеля или монтируется карниз. Учитывается размер карниза, так как за ним будет крепиться освещение, провода должны быть полностью скрытыми.

Установка полистирольного плинтуса на потолке, крепится очень быстро, часто его применяют, когда нельзя установить карниз из другого материала. Для четкого изображения контура, делается вертикальный бортик.

Просчитывается количество трансформаторов и их месторасположение.

Обязательно учитывается план электропроводки всего пространства, на месте стыков проводки, монтирование в этих местах недопустимо. Контакты соединений, должны быть надежными.

Неоновая подсветка нашла свое применение и для украшения днища автомобилей. Она создает динамичный и парящий образ над дорогой. При этом не влияет на технические характеристики автомобиля, придает ему неповторимый и изысканный вид.

При правильных расчетах и установке конструкции неоновой подсветки потолка, получается уникальное световое преображение пространства. За подобными услугами, лучше обращаться к специалистам, которые помогут создать уютную и красивую обстановку.

Варианты

Если неоновая подсветка потолка, делается своими руками, можно поискать в магазинах готовые решения. Иногда, такие комплекты есть в продаже. В них входит все необходимое, чтобы самостоятельно смонтировать и подключить подсветку.

Но, даже с готовыми комплектами все нужно делать, строго по инструкции, приложенной производителем. Лампы очень хрупкие, а неправильный монтаж электрической части, может привести к короткому замыканию и пожару. Если нет уверенности в своих силах, лучше обратиться к электрикам.

Второй способ получить точно такой же эффект, как у неоновой подсветки, это использовать не так давно появившийся в продаже «гибкий неон». Тут сложностей с изготовлением и монтажом гораздо меньше. Сам гибкий шнур, который и будет светиться, продается бухтами, или отрезается кусками.

Для того, чтобы шнур начал светиться, его необходимо подключить к преобразователю. Мощность этого блока, рассчитывается, исходя из длины подключаемого шнура. Светится точно так же ровно, как и неоновая трубка, однако, интенсивность свечения ниже.

Монтировать такой гибкий неон, гораздо проще, а подключить его может даже не самый опытный электрик. Однако правила безопасности при обращении с высоковольтными приборами, знать необходимо.

Варианты неонового освещения квартиры

На рынке товаров и услуг среди неоновых осветительных приборов можно встретить ленты, которые многие называют гибкими неонами. По внешнему виду ленты напоминают гирлянду, которая находится в трубке, выполненной из ПВХ материала.

Гибкие подсветки могут быть разноцветными либо однотонными. В процессе производства используют материалы высокого качества, в результате чего трубки могут быть матовыми либо прозрачными. Одноцветные варианты бывают исключительно матовыми.

Такие ленты, в отличие от лампочек, имеют большое количество преимуществ, среди которых можно выделить:

  • вероятность нанести повреждение минимальная, стеклянные же светильники довольно легко разбить, именно поэтому они считаются опасными:
  • наличие гидроизоляции;
  • так как лента гибкая, ее можно установить совершенно в любом месте;
  • в отличие от светодиодных светильников, неоновые ленты стоят гораздо дешевле.

Благодаря такой востребованности, имеется вероятность, что многие осветительные приборы будут вытеснены с рынка товаров и услуг.

Важно! Неоновые подсветки, в отличие от других источников света, имеют довольно обширный диапазон света.

Неоновые лампы для квартиры

Неоновые лампы можно использовать в жилом помещении в качестве подсветки мебели. Так можно наполнить помещение необычными и яркими цветовыми тонами. Чаще всего этот вариант используют в том случае, когда в помещении находится мягкая либо стеклянная мебель.

Кроме этого, можно использовать дополнительный свет для декоративных элементов, аксессуаров. Например, в непосредственной близости с картинами, в нишах, вокруг больших зеркал, высоких комнатных растений.

Важно понимать, что неоновые лампы можно использовать в жилом помещении не только в качестве яркого акцента. Например, такие осветительные приборы зачастую используют для осветления лестницы либо плинтусов. При необходимости источники света можно монтировать в предметы мебели в кухонной зоне

При необходимости источники света можно монтировать в предметы мебели в кухонной зоне.

Интересный вариант – освещение скульптур, выполненных из гипса, стекла либо ткани. В помещении гораздо эффектнее будет смотреться в качестве источника света красивая скульптура, нежели обычная лампа. На сегодняшний день популярностью пользуются светильники, выполненный в виде птиц из стекла либо дерева.

Совет! Отдавая предпочтение неоновой подсветке для оформления дизайна помещения, можно создать прекрасную конструкцию, которая позволит создать атмосферу праздника.

Гибкие неоновые светильники

Гибкие ленты смотрятся в дизайне довольно органично и презентабельно. С их помощью можно придать помещению некую изюминку. Кроме этого, их можно брать с собой на природу, что позволит создать необычную атмосферу.

Гибкие приборы незаменимы в быту, с их помощью можно подсвечивать потолок по всему периметру, создавая эффект парения, монтировать в аквариум либо мебель. При необходимости можно сделать так, чтобы зажигался свет при открытии дверцы шкафа, используя для этих целей неоновые шнурки.

Такие источники света отлично вписываются на кухню, так как их можно монтировать в мебель над рабочей поверхностью. Благодаря гибкости такие ленты можно использовать на любых поверхностях, придавать необходимую форму.

Преимущества и недостатки

Газоразрядная неонка излучает мягкий, и, если так можно выразиться, более аналоговый свет по сравнению с устройствами другого типа. Среди плюсов этих ламп выделяют:

  • равномерность свечения наряду с возможностью концентрации света на одном из электродов при использовании постоянного тока;
  • долговечность — отсутствие в конструкции расходных элементов;
  • работа малых индикаторных лампочек напрямую от сети 220 В;
  • возможность изготовления колб и катодов различных форм;


Необычная неонка на постоянном токе с катодом заданной формы.

В то же время устройство газоразрядных ламп не лишено недостатков и считается устаревшим по следующим причинам:

  • шум во время работы от повышающего трансформатора;
  • хрупкость стеклянной колбы;
  • сложность утилизации в связи с наличием ядовитых паров ртути внутри конструкции.

Неон: история открытия

Не кажется ли вам, что есть место для газообразных элементов в конце первой колонны периодической системы, т.е. между галогенами и щелочными металлами?» Это слова из письма Рамзая Рэлею. Письмо было написано, когда из всех инертных газов науке были известны лишь гелий и аргон. Место гелия обозначилось в конце первого периода. Аргон заключил третий. А второй?

В 1897 г. Рамзай выступил в Торонто с докладом под названием «Неоткрытый газ». В докладе он предсказал существование простого газа с плотностью по водороду 10, атомным весом 20 и иными, промежуточными между Не и Ar константами. Двумя годами раньше, правда, не столь детально, существование газообразного элемента с атомным весом 20 предсказал французский химик Лекок де Буабодран. Но где искать этот дважды предсказанный элемент?

Вначале Рамзай и его сотрудники занялись минералами, природными водами, даже метеоритами. Результаты анализов неизменно оказывались отрицательными. Между тем – теперь мы это знаем – новый газ в них был. Но методами, существовавшими в конце прошлого века, эти «микроследы» не улавливались.

Исследователи обратились к воздуху. Воздух сжижали, а затем начинали медленно испарять, собирая и исследуя различные фракции. Одним из методов поиска был спектральный анализ: газ помещали в разрядную трубку, подключали ток и по линиям спектра определяли «кто есть кто».

Когда в разрядную трубку поместили первую, самую легкую и низкокипящую фракцию воздуха, то в спектре наряду с известными линиями азота, гелия и аргона были обнаружены новые линии. Из них особенно яркими были красные и оранжевые. Они придавали свету в трубке огненную окраску.

Гибкий вариант

Гибкий неон

Следует знать, что неоновые приборы представлены не только лампочками, но и лентами (гибкий неон). Эта лента представляет собой светодиодную гирлянду, которая запаяна в трубку из ПВХ.

Такие изделия бывают разноцветными или монотонными. Ленты изготавливают из прозрачной или матовой высококачественной ПВХ-трубки. Одноцветные модели делаются из матовых трубок. Лента, по сравнению с лампочками, имеет гораздо больше преимуществ:

  • отсутствует риск нанести механические повреждения. Стеклянные лампы довольно часто бьются, что делает их довольно опасными, особенно если подсветка планируется в детской. А вот лента лишена такого негатива;
  • гидроизолированность;
  • наличие возможности использования RGB-технологии.
  • лента гибкая, что позволяет устанавливать ее в любых местах дома или снаружи зданий. В результате подсветка становится более мобильной и универсальной;
  • лента стоит меньше, по сравнению со светодиодными аналогами. Светодиодная лента не всегда является более выгодным приобретением.

Светодиодная неоновая лента сегодня пользуется особой популярностью, постепенно вытесняя из обихода некоторые другие источники света. Имея обширный световой диапазон, лента широко используется в самых разнообразных областях. Такая светодиодная подсветка будет отлично смотреться в любом месте (как снаружи, так и внутри зданий).

Область применения

И лампы, и шнуры, состоящие из инертных газов, используются повсеместно. Их стали применять для:

  1. производства скрытой подсветки;
  2. декоративного оформления наружной области построек, архитектурных построек, памятников и так далее;
  3. освещения рекламных конструкций;
  4. декорирования необычных интерьеров в любых жилых помещениях и в иных общественных местах.

Использующиеся на сегодняшний день неоновые светильники в оформлении интерьера дома смотрятся очень органично и презентабельно. Вы можете с их помощью преобразить любое помещение и внести в стиль убранства свои особенные нотки. Они незаменимы для организации пикника в вечернее время суток, вы сможете с их помощью создать необыкновенную атмосферу.

В быту такая лента также очень ценна. Она является идеальным решением для подсветки области потолка, аквариума, а также любого шкафа. Можно сделать так, чтобы при открывании шкафчика в нем автоматически включался свет, вмонтированный при помощи неонового шнура.

Лента может пригодиться и на кухонном пространстве – если при мытье посуды или приготовлении еды ощутимо темно. Вы можете просто в необходимой зоне установить неоновую ленту необходимой длины. И таких способов применения этой ленты огромное количество.

Как вы видите, область применения таких универсальных осветительных приборов довольно обширная. Это объясняется их достоинствами, среди которых стоит отметить высокое качество и красивый световой поток. С ними способна конкурировать лишь светодиодная лента.

Схема подключения неоновых ламп.

Газоразрядные источники света соединяются с источником питания через резистор. Он вставляется в цепь для ограничения силы тока до величины 1 мА (а лучше – до десятых долей милиАмперов). Низкий ток увеличивает срок службы. Работа газоразрядной лампы без резистора представляет угрозу для здоровья людей. Применение резистора препятствует переходу разряда в дуговой, который может привести к короткому замыканию, взрыву трубки лампы. Конструкция некоторых источников света сразу включает в себя резистор: он монтируется в цоколь. Стоит внимательно изучить этот вопрос при покупке.

Газоразрядным лампам требуется высокое напряжение. Бытовая розетка такого не выдает. Необходим повышающий трансформатор. Его параметры зависят от габаритов ламп, их количества, наполняющего газа. Требуемое напряжение разнится от 2000 В до 12000 В. Например, для ламп, заполненных неоном существует следующая зависимость напряжения от длины.

Напряжение тр-ра, кВ

Диаметр трубки, мм

8

10

12

15

20

12

7000

8200

10000

12500

18000

10

6000

7000

8000

11000

15000

0,9

5500

6300

7500

9500

13500

0,8

4700

5400

6300

7400

11000

0,7

4100

4800

5800

7500

10500

0,6

3600

4000

4900

5800

8800

0,5

2900

3300

4000

5000

7300

0,4

2200

2500

3200

4000

5800

0,2

1000

1200

1500

2000

2500

Напряжение тр-ра, кВ

Диаметр трубки, мм

8

10

12

15

20

12

7000

8200

10000

12500

18000

10

6000

7000

8000

11000

15000

0,9

5500

6300

7500

9500

13500

0,8

4700

5400

6300

7400

11000

0,7

4100

4800

5800

7500

10500

0,6

3600

4000

4900

5800

8800

0,5

2900

3300

4000

5000

7300

0,4

2200

2500

3200

4000

5800

0,2

1000

1200

1500

2000

2500

Для подачи столь высокого напряжения необходимы высоковольтные провода. Их изоляция должна выдерживать не менее 1,5 часов рабочего напряжения. В качестве примера приведем провод ПМВК. Он недорогой, выдерживает до 20кВ, работает от -60 до +80 градусов.

Помните, чтобы самостоятельно подключить неоновые лампы, необходимы хорошие знания электрики. Работа с высокими напряжениями требует высокой группы по электробезопасности. Не забывайте о собственной безопасности!

Выделяют две схемы подключения ламп к трансформатору. Первая из них – стандартная. Лампы подключаются последовательно к трансформатору, а трансформатор к сети 220 V.

Стандартная электрическая схема.

Схема с нулевой точкой.

Лампы подключаются двумя группами по разные стороны от трансформатора. Используется равное количество однотипных источников света (по габаритам, газонаполнению).

Схема с нулевой точкой позволяет уменьшить длину проводов. В случае поломки одной ламп, работать перестанет лишь одна часть схемы, а вторая продолжит светить.

Холодный неон за счет своего устройства потребляет меньше энергии, чем обычный. Его можно запитать от низковольтного источника питания. Для создания нужных электрических параметров (напряжения, частоты) в схему встраивают инвертор. В зависимости от модели инверторы могут работать от двенадцативольтовых блоков питания или от пятивольтовых батареек. К батарейкам можно присоединить до трех метров неона. А к блоку питания 12 Вольт – до двадцати метров.

Схема подключения к источнику питания через инвертор.

При монтаже придерживайтесь нехитрых правил:

  1. Провода и лампы не должны соприкасаться с металлом. При необходимости стоит использовать поликарбонатные держатели.
  2. В случае применения двух и более трансформаторов, провода от них разделяют на расстояние свыше 20 см.
  3. Место прохождения проводов сквозь металл  помещают в трубу из ПВХ.
  4. Все металлические детали, трансформатор должны иметь заземление.

Что такое неоновая лампа

Газоразрядная трубка низкого давления, заполненная инертным газом неоном, представляет собой классическую неонку — лампу, производящую равномерный оранжево красный неоновый свет по всей длине. К инертным газам, применяемым в осветительных приборах относят гелий, ксенон, аргон, криптон, но они имеют другие спектры свечения, что позволяет комбинировать их и создавать различные цветовые решения. Конструкционно неонка ничем не отличается от других газоразрядных ламп, в том числе люминесцентных. Для запуска устройства необходим ток в пределах 0,1-1 миллиампер. Такая чувствительность сделала возможным применение неоновых ламп в индикаторах сетевого напряжения при условии использования понижающего резистора для предохранения от удара электричеством.

В то же время напряжение зажигания, в зависимости от длины, диаметра и газонаполнения колбы может достигать 12 000 вольт. Поэтому запуск и поддержание работы устройства требует наличия в схеме инвертора. Основное применение неоновое освещение нашло в сфере рекламы и развлечений на территории Европы и США. В России эта мода распространилась с опозданием на десять-пятнадцать лет, хотя в промышленных приборах тлеющего разряда и индикации технология использовалась с 50-х годов.

Тестирование светящихся букв, изготовленных для вывески.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
