Зависимая и независимая схема теплоснабжения: описание, особенности

Зависимая система

Теплоноситель, протекающий вдоль магистралей, попадает прямо в жилище. Систему также называют открытой, так как подбор теплоносителя с целью обогрева здания (также для предоставления теплой воды) происходит из выводящего трубопровода (другое название приводящий). Данная схема популярна для зданий, рассчитанных на несколько семей и строений государственных учреждений, магазинов, банков, многих других сооружений.

Если температура теплоносителя внутри подающего трубопровода не достигла 95 градусов по Цельсию, его отправляют в отопительные аппараты. Когда температура достигает данный предел, но все равно остается менее 105 градусов по Цельсию, требуется вмешательство смесительного элеваторного узла. Его устанавливают на входе в коттедж, чтобы жидкость, газ или антифриз из радиаторов добавлять к горячему теплоносителю, дабы последний стал теплым, а не горячим.

Зависимая система функционирует на основе законов молекулярной физики и термодинамики. Антифриз или другой теплоноситель попадает наверх, из-за чего на выходе из котла отопления образуется высокое давление, параллельно с этим на входе теплогенератора создается незначительное разряжение. После этого жидкость стремится попасть в зону, где давление ниже. Эта система работает согласно естественной циркуляции теплоносителя.

Данную схему очень часто использовали в СССР. Зависимая система отопления функционирует исправно, бесперебойно. Ремонт, монтаж, материалы требуют небольших вложений. Нет необходимости в установке добавочных труб, используемых для подачи в помещение теплой воды.

Минусы:

  • отбросы и мусор с трубопроводов оказываются внутри батареи;
  • когда происходит ремонт или замена оборудования, нередко случаются перепады давления, гидроудары;
  • теплоноситель нельзя назвать качественным, так как он проходит вдоль старых магистралей, которые чаще всего уже ржавые;
  • качество воды или смеси антифризов влияет на термостатические вентили, они ломаются;
  • регулировать температуру дома самостоятельно почти невозможно;

Виды зависимых систем

Однотрубная система идеально подходит частным домам. Данный контур является замкнутым. От нагревательного аппарата прокладывается трубопровод, а радиаторы присоединяют поочередно и далее отводят назад, к котлу.

Типовая однотрубная схема отопления

Бывает горизонтальная и вертикальная схема. Первая больше подходит для одноэтажных домов, ее проводят снизу и сверху пола, батареи устанавливают на одном уровне. В вертикальной же от котла разводка перемещается наверх и уже там распределяется по батареям. После охлаждения спускается.

Система не требует для монтажа много комплектующих, просто прокладывается, не приносит проблем в процессе эксплуатации и стоит недорого. Она идеально подходит для небольших дачных домиков, установить ее можно без помощи профессионалов. К минусам относят тот факт, что радиаторы, которые находятся ближе к нагревательному прибору(котлу), нагреваются больше и быстрее, чем стоящие поодаль.

Ленинградка — одна из самых популярных систем, придуманная еще в советское время система. В ней все нагревательные аппараты складываются в единую схему, по которой свободно перемещается теплоноситель. Нагревает воду или смесь антифризов специальный котел, радиаторы обыкновенно подключают вдоль стен, преимущественно рядом с окнами. У “Ленинградки” очень низкая стоимость, легкий монтаж и хороший уровень производительности, но она требует балансировки в процессе эксплуатации.

Паук — система не так давно считалась устаревшей, но все равно остается популярной из-за своей низкой стоимости. Нет нужды устанавливать вертикальную разводку по периметру всего дома, но при этом комнаты все равно прогреваются равномерно. Главное преимущество «Паука» — система не находится в зависимости от электрогенератора. При эксплуатации очень легко регулируется. Монтаж такого рода системы затруднительна. Ее нужно устанавливать только на чердаке, в связи с чем возрастают затраты на дополнительное утепление. Нельзя использовать антифриз в такой системе из-за его испарения внутри расширительной емкости. Подобная система портит интерьер, устанавливать ее дозволено лишь людям с определенным умениями из-за сложного этапа проектирования.

Недостатки независимой схемы теплоснабжения

Несмотря на многие преимущества независимой схемы теплоснабжения, есть и ряд недостатков, которые также должны быть учтены.

  • Более высокие затраты. Установка и обслуживание собственной системы теплоснабжения является более затратным предприятием, чем подключение к централизованной сети. Вы можете столкнуться с необходимостью закупки дорогостоящего оборудования и материалов.
  • Риск неправильного расчета мощности. Выбор недостаточной мощности может привести к тому, что ваша система не сможет обеспечить оптимальную температуру в помещениях, особенно в холодные зимние месяцы, что приведет к созданию некомфортных условий для ваших жильцов или клиентов.
  • Необходимость контроля и обслуживания системы. При использовании отдельной схемы теплоснабжения требуется более тщательный контроль и регулирование ее работы, чтобы избежать сбоев и повреждений. Кроме того, вам, вероятнее всего, придется регулярно обслуживать оборудование, чтобы гарантировать его надежную и безопасную работу.
  • Возможность рисков и аварийной ситуации. При использовании самостоятельной системы теплоснабжения всегда есть потенциальные риски и возможность аварийных ситуаций, что может привести к опасным последствиям для ваших жильцов, клиентов и имущества.

Предпринимая решение об установке независимой схемы теплоснабжения, необходимо тщательно взвесить все свои потребности и возможности, а также принять во внимание все основные факторы и риски, чтобы принять правильное решение

Значения коэффициентов смешения

Расчетная температура в тепловой сети, °С

Расчетная температура в системе отопления, °С

Нормальная работа элеватора происходит при H/h = 8-12 (H— располагаемый напор на вводе; h — сопротивление системы отопления).

Следует иметь в виду, что значение расчетного напора перед элеватором прямо пропорционально сопротивлению системы отопления. Поэтому увеличение сопротивления системы отопле­ния, например, в 1,5 раза вызовет увеличение расчетного напора Я также в 1,5 раза.

Присоединение с насосом на перемычке (в). В том случае, если смешение воды не может быть выполнено с помощью эле­ватора, устанавливают насос на перемычке между подающим и обратным трубопроводами системы отопления. Смешение с по­мощью элеватора не может быть выполнено по следующим при­чинам: напор в месте присоединения недостаточен для нормаль­ной его работы; потребная тепловая мощность смесительного узла велика и выходит за пределы мощности изготовляемых элеваторов (обычно больше 0,8 МВт — 0,7 Гкал/ч).

При установке смесительных насосов в жилых и общественных зданиях рекомендуется применять бесшумные бесфундаментные насосы. При установке смесительных насосов, рассчитанных на большую подачу, применяют в качестве смесительных насосов центробежные типа К и КМ. Подача насоса равна G2=1.1G1, а на­пор должен быть равен H = 1.15h (где h — сопротивление системы отопления).

Присоединение с насосом на подающем трубопроводе системы отоп­ления (г). Насос на подающем трубопроводе устанавливают в том случае, если наряду со смешением воды требуется повысить давление в подающем трубопроводе в месте присоединения системы отопления (статическая высота системы отопления выше давления в подающем трубопроводе в месте присоединения).

Подача насоса равна G3 = 1,1 (1 + U)G1,а напор должен быть равен:

где h — сопротивление системы отопления; hn — разность между статической высотой системы отопления и пьезометрической высотой в подающем трубопроводе тепловой сети в месте при­соединения, м.

Присоединение с насосом на обратном трубопроводе системы отопления (д). Насос на обратном трубопроводе устанав­ливают в том случае, если наряду со смешением воды требуется снизить давление в обратном трубопроводе в месте присоединения системы отопления (давление больше допустимого для системы отопления). Подача насоса в этом случае равна С3 = 1,1 (1 + U)G1 а напор должен иметь значение, обеспечивающее требуемое дав­ление в обратном трубопроводе.

Независимое присоединение (е). Если давление в обрат­ном трубопроводе в тепловой сети выше допустимого давления для системы отопления, а здание имеет значительную высоту или расположено на высоком месте по отношению к рядом стоящим зданиям, то систему отопления присоединяют по независимой схеме.

По независимой схеме допускается присоединять здания вы­сотой 12 этажей и более. Независимая схема основана на отделе­нии системы отопления от тепловой сети с помощью теплообмен­ника, вследствие этого давление в тепловой сети не может пере­даваться теплоносителю системы отопления. Циркуляция теплоносителя осуществляется с помощью циркуляционных на­сосов типа К и КМ. Подачу насоса определяют по формуле

где Q — мощность системы отопления, кДж/ч (Гкал/ч); С — теп­лоемкость воды, Дж/(кг·ч); T11,T22 — расчетная температура воды соответственно в подающем и обратном трубопроводах системы отопления, °С

Случается, что частные дома, находящиеся в черте города, расположены рядом с проложенными сетями центрального теплоснабжения, а некоторые даже подключены к ним. Конечно, в нынешнее время в приоритете – отопление индивидуальное, а централизованное постепенно уходит в прошлое. Но если дом уже подключен к сети либо есть проблемы с автономной системой, то надо пользоваться тем, что есть в наличии. Для совместной работы источника тепла с потребителями используется зависимая и независимая система отопления. Что они собой представляют, а также плюсы и минусы обеих схем будут изложены в данном материале.

Можно ли из зависимой системы сделать независимую

Переход на независимое отопление возможен по специальному разрешению коммунальных служб

Зависимую схему посредством нескольких технологических приемов можно переделать в независимую систему с реализацией теплоснабжения при помощи:

  • Бункера и ленты-транспортера для твердотопливного котла. При прогорании топливных материалов новые порции поступают в топку на транспортной ленте. Она запитывается от электросети.
  • Пиролизного котла. Горение занимает два этапа. На первом осуществляется пиролиз дров с минимальной подачей кислорода, на втором – сжигается остаточный газ. Для создания тяги применяется электровентилятор.
  • Оборудования с верхним горением. За счет тления верхнего слоя устройство работает 5 суток на одной закладке топлива. Воздушные массы нагнетаются электрическим вентилятором.

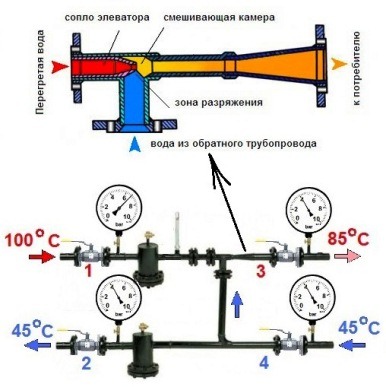

При зависимой схеме вода поступает в систему через элеватор и смешивается с возвратными массами. Независимая система исключает данный процесс – нагрев происходит через теплообменник. Теплоснабжение может работать в привязке к электричеству или автономно. Подбирать способ подключения необходимо по площади обогрева и типу объекта.

Варианты подключений независимое отопление

В настоящее время есть две основные схемы подсоединения:

  • зависимая – считается самой простой, поэтому чаще всего и применяется;
  • независимая – получила популярность сравнительно недавно, ее широко используют при возведении новых жилых массивов.

Ниже мы рассмотрим детальнее каждый способ, чтобы узнать, какое же решение будет наиболее эффективным для обеспечения комфорта и уюта вашему помещению.

Отопитель независимый бытовой ОБ1 0010 на дизельном топливе

Зависимый метод подсоединения независимое отопление

Такой вариант подключения, обычно, требует создания внутридомовых теплопунктов, часто оснащенных элеваторами. В их смесительном узле перегретая вода из внешней магистральной сети смешивается с обраткой, что позволяет снизить ее температуру до необходимой, как правило, ниже 100 °С. Благодаря этому система обогрева внутри дома является полностью зависимой от внешнего теплоснабжения.

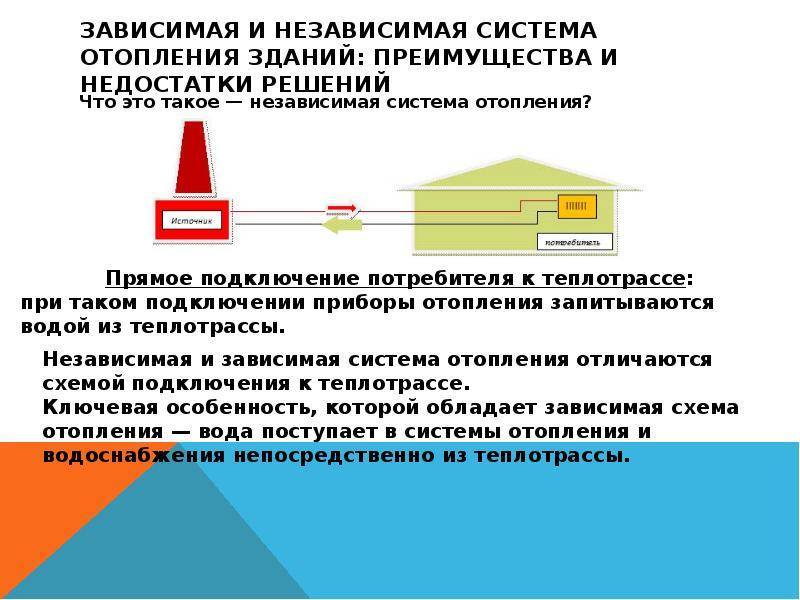

Как выглядит зависимая схема отопления

ДостоинстваГлавная особенность схемы -поступление воды в систему отопления и водоснабжения производится прямо из теплотрассы, поэтому расходы в данном случае окупаются за короткое время:

  • оборудование абонентского ввода несложное, а его стоимость недорогая;
  • зависимая схема присоединения отопления способна выдержать большие температурные перепады;
  • диаметр трубопровода меньше;
  • расход теплоносителя сокращается;
  • эксплуатационные расходы невысокие.
НедостаткиКак и в любой схеме, здесь можно обнаружить не только положительные моменты, но и отрицательные, среди которых следует отметить:

  • неэкономичность;
  • существенно затруднена регулировка температурного режима во время перепадов погоды;
  • наблюдается перерасход энергоресурсов.

Методы подсоединения:

  • прямое подключение;
  • с элеватором;
  • с установкой насоса отопления на перемычке;
  • с монтированием насоса на подаче или обратке;
  • комбинированный вариант – элеватор и насос.

Независимая система отопления многоквартирного дома

Независимый способ подключения независимое отопление

Специалисты утверждают, что такой вариант теплоснабжения дает возможность сократить расходы ресурсов почти на 40%.

В сегодняшней ситуации с их постоянным удорожанием это позволит существенно сэкономить средства семейного бюджета.

  1. Принцип работы следующий:
    • подключение отопительной системы абонентов производится с помощью дополнительного теплообменника;
    • обогрев происходит благодаря двум гидравлическим изолированным контурам – магистральная теплотрасса нагревает теплоноситель замкнутой внутренней теплосети;
    • в данном случае смешивания воды не происходит.
  1. Циркуляция теплоносителя происходит в отопительном механизме за счет циркуляционного насоса, который регулярно подает его через нагревательные элементы. В независимой схеме подключения может быть предусмотрена расширительная емкость с запасом воды для случаев утечек. В данном случае удается сохранить циркуляцию теплоносителя с определенным количеством тепла даже при авариях теплотрассы. Фактически это говорит о том, что если подача горячей воды по теплотрассе прекратится, температура в отапливаемых комнатах резко понижаться не будет долгое время.
  2. Сфера применения данного способа подключения довольно широкая.К примеру, она используется:
    • для отопления многоэтажных зданий, требующих повышенный уровень надежности работы механизма обогрева;
    • на объектах, где есть в наличии помещения, в которые ограничен вход постороннего обслуживающего персонала.

Есть одно условие – давление в обратке должно быть более 0,6 МПа.

  1. Достоинства метода:
    • инструкция разрешает проводить регулировку температуры;
    • большой энергосберегающий эффект.
  1. Недостатки:
    • высокая цена;
    • сложность ремонтных и обслуживающих работ.

Сравнение схем независимое отопление

  1. У зависимого варианта есть один, но важный плюс – низкая стоимость реализации. Элеваторный узел в небольшом загородном доме без особого труда собирается своими руками из запорной арматуры, которую можно приобрести в магазине или на рынке. Единственной дорогой деталью будет только сопло, от которого зависит мощность элеватора.
  2. Независимая схема дает возможность:
    • проводить регулировку температуры теплоносителя;
    • повышать экономичность использования, доводя этот уровень до 40%;
    • в систему отопления не попадает большое количество загрязнений, например, окалина, песок и минеральные соли. Теплоносителем может быть очищенная вода или незамерзающие жидкости.
    • можно без труда нагревать для нужд горячего снабжения чистую питьевую воду.

На фото – независимая схема позволяет регулировать температуру теплоносителя

Инновации и технические возможности независимой схемы теплоснабжения

Независимая схема теплоснабжения — это эффективная и современная система, которая позволяет обеспечить дома и другие объекты теплом и горячей водой без зависимости от централизованного теплоснабжения. В основе этой системы лежат инновации и технические возможности, позволяющие достигнуть высокой энергоэффективности и экономии ресурсов.

Одной из главных инноваций независимой схемы теплоснабжения является использование возобновляемых источников энергии, таких как солнечная и геотермальная энергия. Это позволяет существенно снизить зависимость от традиционных энергетических ресурсов и уменьшить негативное воздействие на окружающую среду. Применение инновационных систем сбора и концентрации солнечной энергии позволяет эффективно использовать солнечные лучи для обогрева воды и помещений.

Еще одной важной технической возможностью независимой схемы теплоснабжения является использование системы геотермальной энергии. Это технология, основанная на использовании тепла, накапливающегося в глубине земли

Специальные тепловые насосы позволяют извлекать тепло из земной коры и использовать его для обогрева помещений и подготовки горячей воды. Геотермальная энергия является возобновляемым ресурсом и позволяет существенно снизить затраты на отопление.

Инновации и технические возможности независимой схемы теплоснабжения также включают использование умных систем управления и контроля. С помощью современных технологий можно осуществлять дистанционное управление системой, оптимизировать процессы подачи тепла и горячей воды, а также контролировать энергопотребление. Это позволяет сохранять комфортные условия жизни при минимальных затратах на энергию.

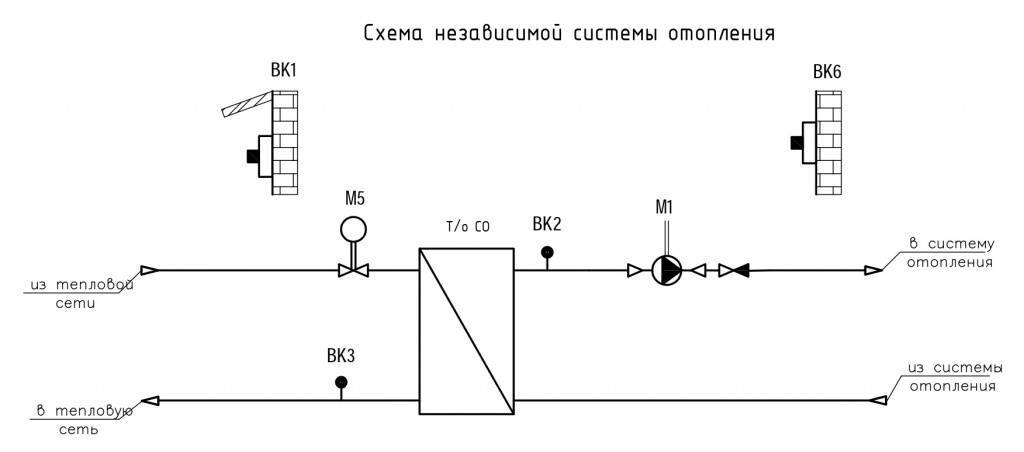

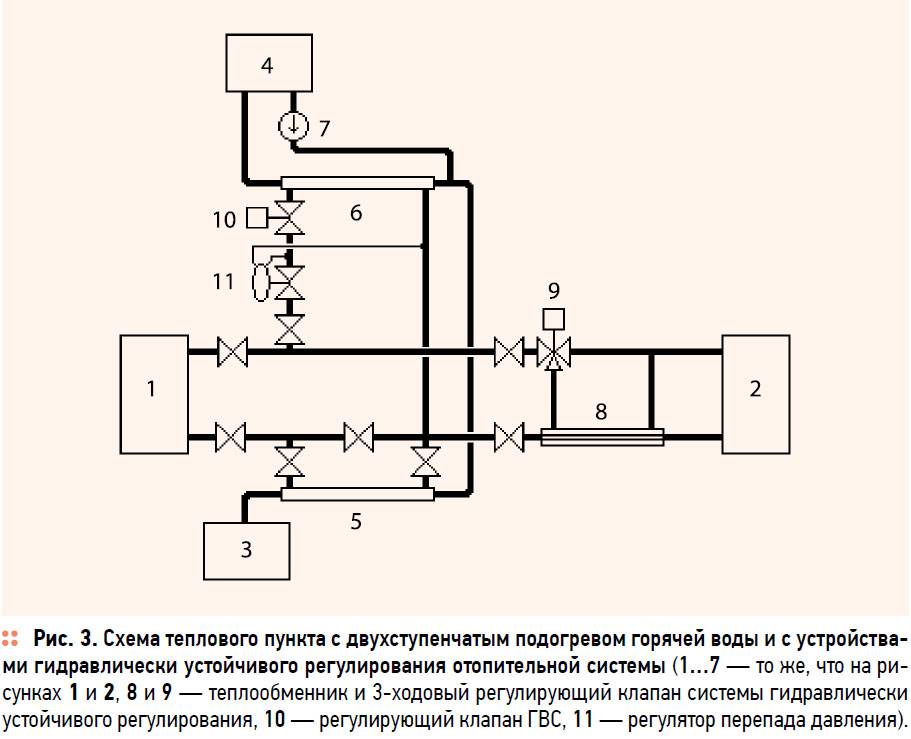

Схема независимого теплоснабжения

Циркуляционный насос на ТЭЦ для городской магистрали теплоснабжения

Независимая схема отопления состоит из основного и дополнительного циркуляционных контуров, разделенных теплообменником. Теплоноситель направляется из ТЭЦ или котельной в центральный тепловой пункт. Далее он движется в теплообменник (главный контур), а затем идет на теплоснабжение дома (вспомогательный контур). Оба контура изолированы, вода не смешивается.

В независимой магистрали теплоноситель движется принудительно – за счет циркуляционного насоса. Вода поступает через нагревательные приборы постоянно. На случай утечек есть расширительный резервуар.

Независимая система отопления и индивидуальное отопление частного дома

Сначала разберемся, что означает независимая система отопления. Первым делом должно быть понятно, что данная система отопления способна работать без обеспечения ее электричеством. Отличие независимой системы отопления от иных видов заключается в том, что она не подключается к тепловой трассе.

Принципиальная схема отопления

Зависимая система полностью подчинена источнику обеспечения ее энергоносителем. Она представлена в виде котла, труб и радиаторов, соединенных между собой в единое целое. Горячая вода циркулирует по кругу в непрерывном режиме. В зависимой системе нет возможности самостоятельно регулировать температуру подаваемой воды и досрочного отключения отопления при потеплении. Зависимая система отопления плотно привязана к теплотрассе как к основному источнику теплоносителя.

  • Особенности независимой системы отопления
  • Котлы отопления

Особенности независимой системы отопления

Независимая схема присоединения системы отопления не зависит от источников энергоносителей. Есть отрицательная сторона такой системы отопления – дороговизна ее установки. В независимой системе возможно использование технической воды на сторонние нужды. Как видим, зависимая система отопления более доступна в плане установки на объекте. Монтируется она без больших знаний

Важно детально изучить схему предстоящих работ

Схема независимого отопления

Индивидуальное отопление в частном доме позволяет экономить финансы путем уменьшения расхода топлива. Его возможно настроить индивидуально под личные желания, создавая комфортные условия проживания. Зависимая система отопления заполнена технической водой. Она оставляет после себя песок и соли, которые со временем забивают трубы, нарушая нормальный процесс циркуляции воды. Что касается независимой системы отопления, при ее устройстве вы можете использовать очищенную воду. Такой подход позволит продлить срок эксплуатации оборудования.

Но есть еще один немаловажный момент – зависимость от электричества. Независимая схема подключения системы отопления позволяет обойтись без электроэнергии.

Можно приобрести котел, который будет работать на твердых сортах топлива. Котел представлен  в виде стальной емкости, термостата и механических регуляторов. Это позволит вам не быть привязанными к газопроводу. Но есть и не совсем приятный момент. Требуется периодически загружать топливо в поддувало. Для упрощения задачи советуем сделать бункер и транспортер для подачи топлива. В качестве энергоносителя можно использовать опилки и дрова. Электроэнергия вам понадобиться, чтобы запустить транспортер.

Твердотопливный котел с бункером

Котлы отопления

Пиролизный котел работает в два этапа. Сначала происходит прогрев дров при подаче кислорода до образования газа, а потом этап горения топлива. Чтобы избежать обратного движения газов, стоит задуматься об электрическом вентиляторе. Котлы с верхним горением могут при единоразовой подаче угля работать до пяти дней. Воздух постоянно перемещается. Такому явлению способствует обыкновенный вентилятор.

Этапы работы пиролизного котла

Энергонезависимые котлы в работе позволяют совершать розжиг при помощи пьезоэлемента. Когда топливо возгорает, есть возможность вручную отрегулировать силу пламени. После погашения горелка тушиться при высоких температурах топлива, а пилотная работает в штатном режиме, равномерно отдавая тепло.

Котлы, которые имеют встроенный электрический поджег, при остановке подачи газа не включаются в работу.

Энергонезависимая система отопления начинает работать после полного остывания топлива до заданной температуры. Электричество необходимо для запуска вентилятора, который осуществляет подачу воздуха.

Так как же определиться, что лучше? Если ваш дом находится вдали от линии электропередач, либо электричество подается нестабильно, лучше выбрать вариант независимого отопления. Энергонезависимый котел работает на газу без подключения к электричеству. Такой вариант отопления экономный, он позволяет ежегодно сократить расходы на 20%. Также вы получаете систему, которая поддается ручной регуляции потока поставляемого тепла и расхода топлива.

Для того чтобы дом не остыл в случае отключения отопления, рекомендуем  сделать следующее. Котел подключается к ИБП с емким аккумулятором. Так же можно приобрести котел, работающий на дизельном топливе.

Особенности открытой системы

Достоинством открытой системы является ее экономичность. Из-за большой протяженности трубопроводов качество воды ухудшается: она становится мутной, приобретает цветность, имеет неприятный запах. Попытки очистить ее делают способ применения дорогим.

Трубы теплосети можно увидеть в больших городах. Они имеют большой диаметр и укутаны в теплоизолятор. От них делаются отводы к отдельным домам через тепловую подстанцию. Горячая вода поступает для использования и к радиаторам отопления из общего источника. Ее температура колеблется в пределах 50-75°С.

Подключение теплоснабжения к сети производится зависимым и независимым способами, реализующими закрытую и открытую системы теплоснабжения. Первый заключается в подаче воды напрямую – с помощью насосов и элеваторных узлов, где она доводится до требуемой температуры путем смешивания с холодной водой. Независимый способ заключается в подаче горячей воды через теплообменник. Он более затратный, но качество воды у потребителя выше.

Схема зависимого теплоснабжения

Зависимое теплоснабжение предполагает доставку горячей воды с ТЭЦ в дома по трубам

Зависимая схема теплоснабжения предусматривает сообщение тепловой сети и внутренних коммуникаций в доме через магистральные трубы. Вода из теплораспределителя подается к объектам, то есть движется от центральной котельной в квартиру.

Особенность схемы – зависимость от температуры теплоносителя. Если она достигает до 95 градусов, вода сразу поступает к трубам отопления. При повышении температуры до 105 градусов необходим смесительный узел – элеватор. Он подмешивает холодную воду из радиаторов в горячую, находящуюся в магистрали.

К преимуществам зависимой схемы для отопления относятся надежность оборудования и отсутствие необходимости его контроля. Монтажные работы и себестоимость материалов – недорогие, поскольку дополнительные трубы ГВС не прокладываются – горячая вода отбирается прямо из теплотрассы.

Подключение по зависимой схеме реализуется через прямое подсоединение к линии, при помощи элеватора, насосов на перемычке, сети обратки и подачи или смешанным способом. В последнем случае устанавливаются элеватор и насос.

схема присоединения теплоснабжения на примерах видео и фото

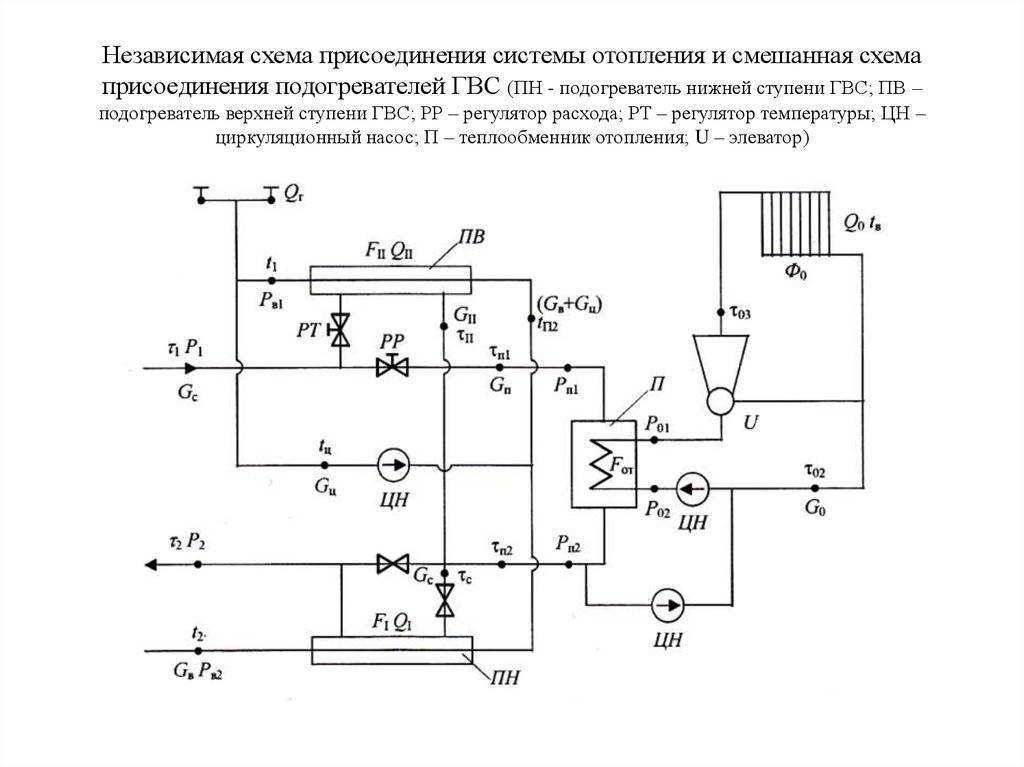

Присоединение по независимой схеме

Независимая система отопления выглядит совершенно по-другому. Если присоединение элементов выполняется по независимой схеме, то вода в котле нагревается примерно до 150 0 , после чего через специальное теплообменное оборудование отправляется к основному теплоносителю. Основной теплоноситель служит для циркуляции в замкнутом контуре отапливаемого жилого дома. Вода в таком случае не смешивается.

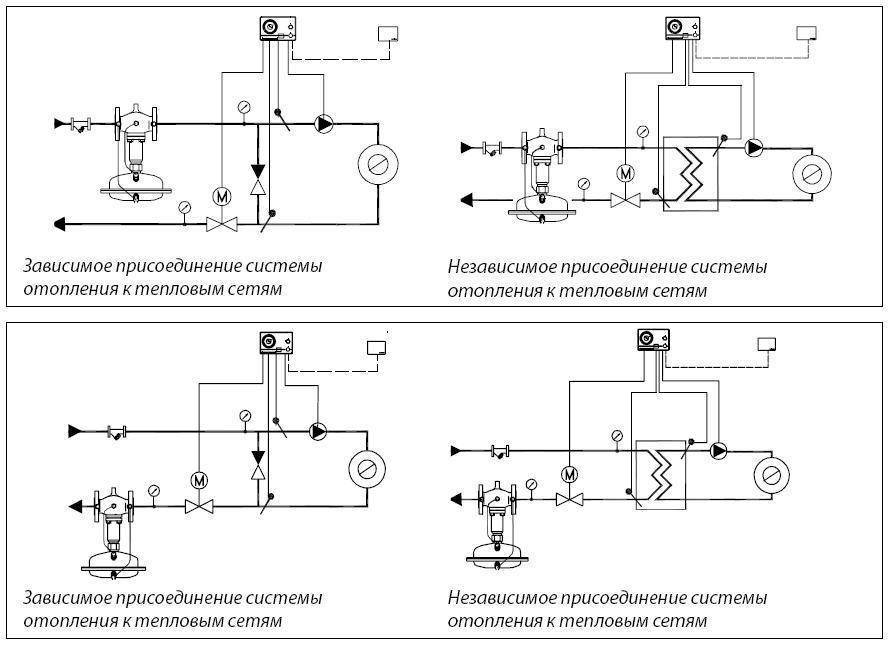

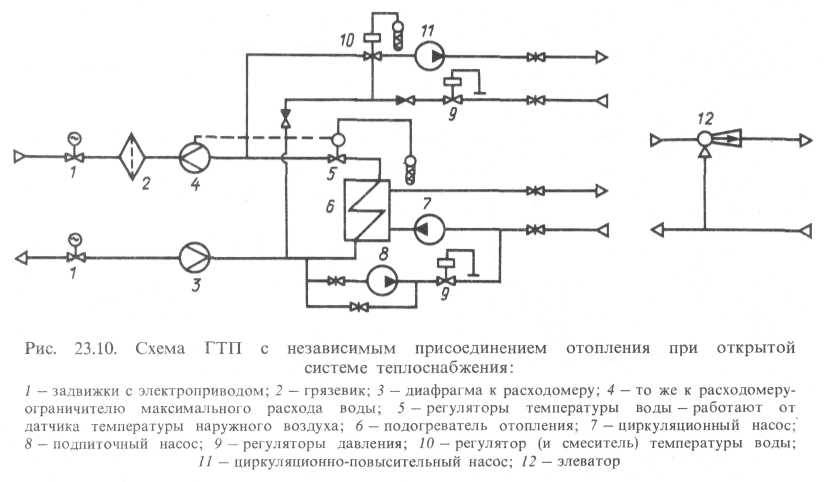

Принципиальная схема подключения по независимой системе. Нажмите на фото для увеличения.

Независимая схема присоединения применяется, если в инженерной схеме недопустимо увеличение гидравлического давления (из условия системной прочности). То есть величина давления воды в наружном трубопроводе должна быть больше величины давления во внутреннем трубопроводе. Помимо осуществления неизменяемого теплового гидравлического режима под внешними воздействиями, подбираемого для каждого здания отдельно, независимое отопление характеризуется повышенной надежностью.

Гидравлический режим присоединения при независимой схеме не зависит от внешних элементов инженерной системы. В открытых системах обеспечения теплом рассматриваемое присоединение системы отопления повышает качество воды, приходящей через установки горячего водоснабжения. При этом схема присоединения настроена так, что вода не проходит через отопительные приборы, служащие отстойниками для различного рода грязи.

Принцип работы независимой схемы. Нажмите на фото для увеличения.

Какая схема теплоснабжения лучше?

Применение энергонезависимой системы отопления оправдано только в том случае, если в работе сети электроснабжения наблюдаются частые сбои. Если же такой проблемы нет, то, конечно, следует обустраивать энергозависимую систему, поскольку она является намного более практичной

Ведь во внимание следует принимать не только удобство эксплуатации теплогенератора, но и вид циркуляции теплоносителя

В энергонезависимой системе циркуляция может быть только естественной, когда теплоноситель движется по трубам за счет конвекции.

В энергозависимом же варианте теплоноситель прокачивается по трубам циркуляционным насосом, что дает целый ряд преимуществ:

  • можно применять трубы малого диаметра, уклон также требуется небольшой;
  • контур может иметь сколь угодно большую длину;
  • прогрев всего контура осуществляется равномерно, тогда как при естественной циркуляции дальние от котла радиаторы являются относительно холодными;
  • из-за большой скорости движения теплоноситель не успевает сильно остыть в контуре, поэтому отпадает необходимость эксплуатировать котел на максимальной мощности (щадящий режим);

При использовании энергозависимой системы появляется возможность подогревать теплоноситель незначительно, что бывает необходимо в межсезонье (при естественной циркуляции он без сильного нагрева не смог бы циркулировать).

Зависимая (открытая) система теплоснабжения

Главная особенность зависимой системы заключается в том, что теплоноситель, протекающий по магистральным сетям, напрямую поступает в дом. Открытой ее называют потому, что из подающего трубопровода производится отбор теплоносителя для обеспечения дома горячей водой. Чаще всего такая схема применяется при подсоединении к тепловым сетям многоквартирных жилых домов, административных и прочих зданий общего пользования. Работа схемы зависимой системы отопления изображена на рисунке:

При температуре теплоносителя в подающем трубопроводе до 95 ?С он может быть направлен непосредственно в отопительные приборы. Если же температура выше и достигает 105 ?С, то на вводе в дом устанавливается смесительный элеваторный узел, чьей задачей является воду, поступающую из радиаторов, подмешивать в горячий теплоноситель с целью понижения его температуры.

Схема была очень популярна во времена СССР, когда расходом энергоносителей мало кто озабочивался. Дело в том, что зависимое подключение с элеваторными узлами смешения работает достаточно надежно и практически не требует присмотра, а работы по монтажу и затраты на материалы обходятся достаточно дешево. Опять же, не нужно прокладывать дополнительные трубы для подачи в дома горячей воды, когда ее можно успешно отбирать из тепловой магистрали.

Но на этом позитивные стороны зависимой схемы заканчиваются. А негативных гораздо больше:

  • грязь, окалина и ржавчина из магистральных трубопроводов благополучно попадает во все батареи потребителей. Старым чугунным радиаторам и стальным конвекторам этакие мелочи были нипочем, а вот современным алюминиевым и прочим отопительным приборам точно несдобровать;
  • вследствие уменьшения водоразбора, проведения ремонтных работ и прочих причин часто возникает перепад давления в зависимой системе отопления, а то и гидроудары. Это грозит последствиями для современных батарей и полимерных трубопроводов;
  • качество теплоносителя оставляет желать лучшего, а ведь он напрямую идет на водоснабжение. И, хотя в котельной вода проходит все этапы очистки и обессоливания, километры старых ржавых магистралей дают о себе знать;
  • регулировать температуру в помещениях непросто. Даже полнопроходные термостатические вентили быстро выходят из строя из-за плохого качества теплоносителя.

Зависимые системы

Зависимая система отопления характеризуется отсутствием промежуточных тепловых пунктов и теплообменников. Теплоноситель сразу подаётся в систему отопления потребителя, так что можно говорить об относительной простоте строения тепловой сети подобного рода.

Зависимая схема теплоснабжения также называется открытой, название соответствует конструкции. Схема отопления состоит из следующих составляющих:

  • входные задвижки для отделения элеватора от тепловой сети;
  • вентиля и задвижки для прямой и обратной подачи, используются для организации горячего водоснабжения (для обеспечения циркуляции врезка осуществляется в оба направления);
  • сопло с камерой для смешивания жидкости из обратной подачи (для поддержки правильной температуры отопления);
  • домовые задвижки для перекрытия системы.

Недостатком такой схемы становится отсутствие экономичности, сложно регулировать температуру теплоносителя. Зависимость от постоянной подачи воды приводит к тому, что при резкой смене погоды происходит перегрев или недогрев теплоносителя, а энергетические ресурсы часто расходуются без ощутимой пользы. От применения зависимой системы в новом строительстве отказались.

Присоединение по зависимой схеме

Оно может выполняться в двух вариантах: непосредственно или с применением узла смешения. Если подключение выполняется по первому варианту, то перегретая вода из теплосетей смешивается в котле (в определенном объеме) с возвращающейся водой из системы отопления. Данным образом вода приобретает достаточную температуру, приблизительно до 100 . Ее величина зависит от мощности котла. Температура может быть и больше. Далее она поступает в источник обогрева. Тепловые пункты снабжаются насосными смесительными аппаратами и водоструйными элеваторами. Для создания оптимальной температуры воздуха в помещениях в трубопровод добавляют воду низкой температуры, снижая температурный режим. Второй вариант подключения подразумевает, что горячая и холодная вода перемешиваются, и жидкость теплоносителя с температурой 70-80С направляется в отопительные радиаторы жилых зданий.

Непосредственное присоединение может быть использовано непосредственно в тепловых сетях низкой температуры, где выполнена двухтрубная система с радиаторными дросселирующими термостатами. Здесь параметры теплоносителей постоянны в течение года. Тепловые сети отражают изменения в спросе потребителей в тепловом объеме, через приборы, показывающие перепад давления на входах. С их помощью электронные регуляторы изменяют подачу общих насосов тепловой сети.

Стоимость схемы весьма сокращается за счет исключения некоторых конструктивных элементов. Зависимая схема выбирается, если теплопотребляющая система, в том числе и система отопления (по санитарным и гигиеническим рекомендациям) допускает увеличение гидравлического давления до величины давления воды снаружи при выходе в теплопровод. Какое-то время зависимая схема пользовалась популярностью в России, благодаря соотношению своих плюсов и минусов.
