Расстояние между винтовыми сваями каркасного дома: Обзор

Все о расчете опор: расстояние между сваями

Первое, что необходимо сделать до начала строительных работ, – проанализировать грунт на вашем участке. Необходимо это для того, чтобы выяснить пригодность грунта для какого-либо вида фундамента, а еще для расчета глубины заложения и оценки целесообразности использования специальной техники.

Схема устройства свайного фундамента из сборных винтовых свай.

Для определения типа почвы на участке своими силами вам не понадобятся специальные инструменты. Нужно всего лишь сделать несколько ям на участке, длина которых должна соответствовать значению в 2 метра. Две или три ямы будет вполне достаточно. Копать ямы нужно в том месте, где впоследствии будет закладываться фундамент. В процессе извлечения грунта из ямы вы сможете определить самый оптимальный уровень, подходящий для монтажа свай. Важный совет! Жесткие породы, такие как твердая глина, считаются наиболее подходящими для фиксации свай. Песчаные виды грунта в качестве основания под фундамент категорически исключаются! Далее нужно произвести довольно точный расчет максимально возможной нагрузки от будущего здания на почву

Принимать во внимание климатические условия строго обязательно. Если вы учтете все, даже давление готового строения на почву зимой, включая снег на крыше, это будет лучшим вариантом

Теперь нужно переходить к осуществлению подсчета общей площади здания, иначе говоря, фундамента

При выполнении этих расчетов непосредственно на участке будет целесообразно заняться установкой специальных ориентиров. Они будут обозначать внешние стены будущего строения. И только после выполнения всех описанных выше требований можно приступить к расчету необходимого количества свай и расстояния между ними. Чтобы произвести расчет максимально возможной нагрузки здания, нужно за основу взять вес используемых при строительстве материалов.

Необходимо суммировать массу всех видов стройматериалов, начиная от перекрытий из железобетона и заканчивая кровлей. К этому списку относятся также кирпичи (пеноблоки). К общей сумме нужно добавить до нескольких десятков кг из расчета на 1 кв.м площади.

При соединении свай в ростверке ленточного характера количество необходимых опор определяется по периметру с учетом несущей способности каждого из столбов. Их установка планируется даже в месте расположения межкомнатных перегородок.

Как правильно вычисляется расстояние между опорами

Вычисление количества свай и расстояние между ними это начальный этап в возведении фундамента. Его точность повлияет на весь ход строительных работ. Определить шаги между опорами может любой человек, даже не имея при этом строительного опыта. Факторы, которые влияют на процесс всех подсчетов:

• Форма фундамента;
• Способы и масса, которая будет в дальнейшем оказывать влияние на основу;
• Характеристика строения грунта.

Особое внимание следует уделить моменту размещения свайных конструкций под ростверками. Выполняется этот этап двумя вариантами, такими как:

1. Порядок в шахматном виде. Визуально опоры размещены на строительной площадке в шахматном порядке. То есть установку опор следует выполнять под каждым углом обвязки. Для того чтобы убедиться в правильность монтажа, используя шнур определяется диагональ.

2. Рядный способ установки опор. Монтаж опор выполняется параллельно боковых сторон ростверка.

Если сваи будут вкручены на слишком большом расстоянии, то будущее основание каркасного способа строения станет ненадежным. Поэтому необходимо выполнять установку опор на правильном расстоянии друг от друга. В основном шаги определяются от общего веса жилого дома. Максимальная величина шага между винтовыми трубами не должна превышать пять диаметров используемой сваи.

Расстояние между винтовыми сваями для каркасного дома

Устройство винтового фундамента: расчет количества свай

Каждое строительство имеет свою смету. И здесь возможны два варианта: есть проект и нужно оценить его стоимость или есть определенный бюджет, в который необходимо вложиться. Но прежде чем приступить к изготовлению проектной документации, в обоих случаях предварительно определяется ориентировочное количество материалов и их строительство на винтовых сваях пользуется особым спросом в настоящее время. Это возможность:

• возведения дома на любом типе почв;
• ведения строительных работ независимо от сезона;
• быстрого возведения дома;
• сократить финансовые затраты без потери качества.

Как же правильно вычислить расстояние меду винтовыми сваями для каркасного дома? Самый простой – воспользоваться онлайн-калькулятором или обратиться к подрядчику. Также вы можете провести расчеты самостоятельно, чтобы убедиться в достоверности данных строительной компании, заинтересованной в больших объемах шаг винтов и их количество определяется, ни желанием заказчика, ни желанием исполнителя. Существуют определенные правила, по которым производится расчет.

Факторы и данные, влияющие на расстояние между сваями фундамента в каркасном доме

В производстве различают несколько видов свай, каждый из которых предназначен для определенного типа грунта. Разные типы почвы имеют различную плотность, которая определяет первую расчетную величину – грузонесущую характеристику грунта.Столбы имеют разный диаметр и толщину стенки, длину, размер винтовых лопастей. Эти параметры определяют несущие нагрузки винтовой сваи. Минимальный диаметр – 57 мм предназначен для нагрузок до 1,5 т., максимальный для малоэтажного строительства – ?159 мм несет общую нагрузку не менее 10,0 т. Больший диаметр столбов используется для возведения многоэтажных зданий и конструкций. При правильных расчетах и установке общая масса строения пропорционально распределяется на каждую сваю, что гарантирует эксплуатацию дома до 100 лет и предотвращает повреждения определенного типа столбов для возведения каркасного дома или дома из бруса на столбчатом фундаменте зависит от геологических исследований грунта. Делая расчеты самостоятельно, вы можете воспользоваться данными специальных таблиц для своей местности. При наличии нескольких типов почв на участке берутся усредненные данные.

Следующим фактором, влияющим на шаг винтовых свай, является общая масса конструкции, которая включает в себя:

• вес строительных материалов;
• бытовую нагрузку (мебель, техника, люди). Согласно документации – это 150 кг/м2 для жилого дома;
• снеговая нагрузка поверхности крыши считается 180 кг/м2, но в разных регионах эта цифра может отличаться.

Эти критерии являются основными. Специалисты включат в расчеты дополнительные данные, например нагрузку ветром и т. вычисления общей нагрузки дома полученные данные суммируются и умножаются на коэффициент запаса – 1,1–1, фундамента также влияет на количество винтовых столбов. Сваи должны быть установлены:

• под каждым углом и поворотом фундамента;
• несущими стенами и перегородками;
• эркерами.

Таким образом, при расчете количества свай и шага между ними следует учитывать:

• характеристики грунта;
• общую массу конструкции;
• конструкцию фундамента.

Как рассчитать шаг установки винтовых свай?

Количество столбов, необходимых для строительства дома на свайном фундаменте, рассчитывается по формуле:

Общая нагрузка дома / грузонесущую нагрузку сваиВ качестве примера можно рассмотреть строительство небольшого одноэтажного дома из бруса 6х6 с мансардой. Размер бруса строительство дома пошло 16,2 куб.м. материала весом 800 кг/куб.Общий вес материала составляет 12 960 кг.Бытовая нагрузка: 36м2 (S дома)х150=5 400 кг.Нагрузка снегом: 36х180=6 480 кг.Суммируем эти вычисления и умножаем на коэффициент запаса.(12 960+5 400+6 480)х1,1=27 324 кг – общая нагрузка дома.Далее определяемся с типом свай по типу грунта. Возьмем, например, винтовой столб диаметром 89 мм, который выдерживает нагрузку до 2т. Делим общую нагрузку дома на грузонесущую сваи – получаем искомое количество свай.27 324/2000=13,662Значит, на строительство данного дома необходимо 14 цифра приблизительна и может быть увеличена при необходимости дополнительной установки свай под лагами, камином, поворотах фундамента.

Какие данные нужны для расчета

Чтобы просчитать интервал между сваями в винтовом фундаменте требуется учитывать их несущую способность и количество. Выбор типа сваи, ее диаметра и других параметров осуществляется в зависимости от свойств грунта, его сопротивления нагрузкам, требуемой глубины забивки и всей нагрузки на основание. Расскажем об основных параметрах чуть подробнее.

несущая способность винтовых свай таблица

Особенности грунта

Первое, что важно учесть  — это особенности, основные характеристики грунта. Лучше всего провести геологические исследования, обратившись к специалистам

Они смогут учесть глубину промерзания грунта, залегание подземных вод и так далее. Если вы планируете сделать небольшую постройку, которая не будет иметь сильного воздействия, то можно провести исследование самостоятельно. Для этого потребуется просто взять и сделать несколько скважин в разных местах. Также можно вырыть шурфы, глубиной примерно 2 метра. Это поможет определить, где находятся неподвижные грунты, где проходит линия их промерзания. Это и поможет самостоятельно определить глубину установки свай. Далее нужно узнать расчетное сопротивление грунта. Оно определяется по специальной таблице, это параметры неизменяемые. Их можно посмотреть в СНиП. Также нужно учесть сечение и несущую способность свай. Это может узнать в паспорте опор.

Все нагрузки на фундамент

Это один из самых долгих процессов расчета, так как учитывается не только вес самой постройки, но масса ростверка, стен, перегородок внутри помещения, перекрытий, крыши, оконных и дверных конструкций, отделки и прочего по отдельности. Можно посмотреть стандартные параметры и вес в СНиП (на каждый материал). Также при расчете обязательно учитывается и дополнительная нагрузка на кровлю, которая осуществляется в зимнее время

То есть, берут во внимание толщину снежного покрова. Стандартных параметров нет, так как обязательно учитываются погодные условия региона

Также не стоит забывать о так называемой эксплуатационной нагрузке. Что это такое? Это дополнительная нагрузка, которая осуществляется от мебели, людей, техники и так далее. Многие не учитывают данный фактор, при том, что нагрузка от этого идет достаточно большая.

Количество опор

Промежуток между сваями в ростверке зависит от протяженности фундамента и их общего количества. Простым алгоритмом для определения числа необходимых свай является следующий:

1. Умножьте площадь сечения опоры на сопротивление грунта, чтобы определить допустимую нагрузку.
2. Разделите общую нагрузку на полученное значение.

Выбор свай

Свайные фундаменты, представляющие собой ключевой элемент многих строений, могут быть выполнены из различных материалов. От материала зависит качеством, срок эксплуатации и долговечность конструкции. Есть несколько основных вариантов опор по материалу изготовления:

Деревянные сваи. Деревянные сваи обладают отличной устойчивостью к сжатию и обеспечивают естественную теплоизоляцию. Однако, они подвержены воздействию влаги и гниению, что требует регулярного технического обслуживания и защиты.

Бетонные сваи. Они являются одними из самых распространенных. Их прочность и долговечность делают их идеальным выбором для строительства различных типов зданий. Бетонные сваи устойчивы к воздействию воды и не подвержены гниению. Однако, их производство требует большого количества энергии, что может негативно сказаться на экологии.

бетонные сваи

Металлические сваи. Металлические сваи отличаются высокой прочностью и способностью проникать в грунт на большие глубины. Их можно применять в сложных инженерных условиях, таких как строительство на мягких почвах или вблизи воды. Однако, они подвержены коррозии, что требует дополнительных защитных мер.

Редко, но также используются оптоволоконные сваи. Их легкость делает установку проще, чем у бетонных или металлических свай. Они устойчивы к коррозии и не подвержены гниению. Этот материал подходит для строительства в условиях, где коррозия является проблемой.

Также важно правильно выбрать длину свай. Она может существенно варьироваться

На современном рынке можно найти опоры для фундамента, длиной от полуметра до 12 метров. Особенно важно выбрать и диаметр свай. Он составляет от 57 мм и более. От диаметра во многом зависит несущая способность. Чем она выше, тем качественнее и надежнее будет фундамент. Тем меньше расстояние между опорами может быть.

Работа со сваями

Когда все опоры ввинчены, делают ростверк. Первый шаг – это выравнивание по высоте и заполнение бетоном. Для этого может использоваться: доска, брус, металлический уголок, балка.

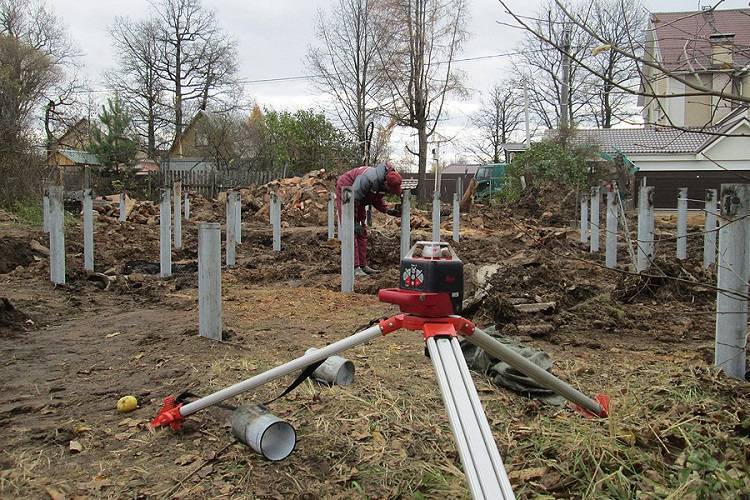

Процесс выравнивания сваи по высоте

Независимо от того какой материал был выбран, его нужно обработать для продления срока эксплуатации.

Конструкция опалубки под заливку ростверка основания

В ней монтируется каркас, который крепится при помощи распорок. Затем заливается бетоном. После того как бетон застыл (на это уйдет примерно месяц), доски опалубки удаляются. Бетон обрабатывают мастикой для гидроизоляции.

Предлагаем ознакомиться Как выбрать и сделать фундамент под баню

Поверх нее укладывается слой рубероида, тоже обработанный мастикой. После ее полного высыхания можно приступать к возведению стен.

Процесс обработки свайного фундамента мастикой

После монтажа винтовых свай проводятся дополнительные работы. В первую очередь стоит убедиться, что все опоры установлены ровно. До нулевого уровня дома от земли должно быть минимум 60 см. Выравниваем все сваи, чтобы они находились в одной плоскости. Для этого можно использовать болгарку.

Далее опоры бетонируют, чтобы придать им прочности. Это исключит вероятность крена и деформации будущего фундамента. Также необходимо выгнать из полостей воздух, чтобы фундамент в дальнейшем не разрушался.

Смесь засыпается во внутреннюю пустоту сваи, также необходимо уложить армирование, это придаст конструкции надежности. Для этого готовится цементно-песочная смесь. Ее расход составляет 35 кг на 1 сваю.

Заключительный этап монтажа опор — привариваются оголовки. После этого выполняется обвязка брусом. Если использовать швеллер вместо бруса, тогда можно обойтись без оголовков. Это поможет значительно сэкономить.

Работа со свайно-винтовым фундаментом исключает следующие действия:

• Проведение подгонки свай под один уровень во время ввинчивания. Эта работа проводится после завершения монтажа всех опор, в противном случае это может спровоцировать проседание фундамента в дальнейшем;
• Удлинение неровно ввинченных свай;
• Монтаж опор меньше, чем на 1,5 м в грунт;
• Создание подготовительных отверстий для опор в земле глубже 50 см;

Устройство винтового фундамента

Фундамент на винтовых сваях используется при строительстве легких построек, вспомогательных помещений. При возведении тяжелых жилых домов использовать такой тип не рекомендуется.

Инструкция по монтажу винтовых оснований следующая:

Схема размеров винтовых свай.

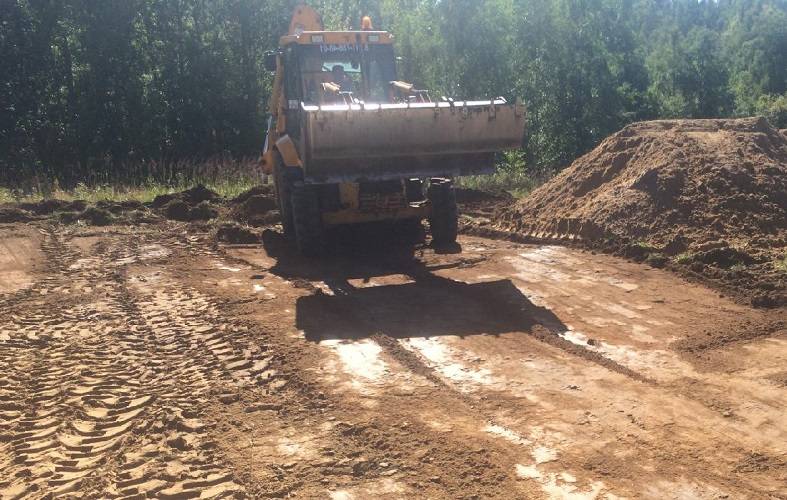

Выбор места. При определении с местом строительства необходимо убедиться в том, что в местах устройства фундамента не проложены инженерные коммуникации (кабель, трубопровод и пр.).Разметка плана фундамента.

Разметка выполняется согласно проекту дома, где также указаны все данные об основании, его размерах и конфигурации. Все отметки необходимо выполнять с максимальной точностью, допуская погрешность по любому измерению не более 2 см.Ввинчивание свай. Осуществляется это следующим образом.

В месте расположения опоры делается небольшое углубление (примерно 15-25 см). В подготовленную яму устанавливается свая. В отверстие опоры вставляется лом, диаметр которого не более 3 см, далее устанавливается труба с квадратным сечением, образуя своего рода рычаг.

Для рычага лучше всего использовать металлическую трубу с сечением 50х50 мм и длиной 3-3,5 м. Длины рычага — 2-3,5 м с каждой стороны. Причем чем длиннее труба, тем проще будет крутить рычаг и тем глубже зайдет свая.

Ввинчивание опоры осуществляется при помощи круговых движений, совершаемых вокруг ее оси. За один оборот опора должна уходить в землю примерно на 20 см. Во время процесса нужно постоянно следить за ровным положением элементов фундамента.

При необходимости проводится выравнивание опоры. Следить за ровностью следует сразу, при вхождении опоры, т. к.

с каждым новым витком придать нормальное положение фундаменту будет все сложнее. Проверяется точность установки строительным уровнем или отвесом. Допустимое отклонение от оси — 1-2 градуса.

Если при ввинчивании свая не заходит в землю, а только рыхлит почву, то следует углубить яму до 50 см.

И при установке опоры нужно увеличить вертикальную нагрузку, для чего на рычаг дать дополнительную нагрузку. Как только опора зацепит грунт, нагрузку можно снимать. Закручивать сваи лучше при помощи трех или пяти человек.

Винтовые опоры ввинчиваются на глубину, предусмотренную проектом. Но она должна быть не менее 1,5-1,8 м и достигать плотных слоев почвы.

Все винтовые сваи вкручиваются вышеуказанным способом. После того как они все будут установлены, их следует подрезать болгаркой.

Это делается для того, чтобы они были одинаковой высоты. Для ровности обрезки используется строительный уровень. Рекомендуется оставлять винтовые сваи высотой до 50-60 см от земли.

Следующий этап — бетонирование винтовых свай.

Это необходимо сделать, чтобы придать опорам дополнительную прочность и надежность. Кроме того, из полости выгоняется лишний воздух. После данной процедуры фундамент сможет выдержать большую нагрузку, исключается возможность деформаций и крена опор.

Для засыпки в сваю следует брать цементно-песчаную смесь или бетонный раствор. Средний расход на одну сваю — 0,02 куб. метра раствора или 35 кг цементно-песчаной смеси.

Заключительный этап — приваривание оголовков и изготовление обвязки брусом. Брус можно заменить швеллером. В этом случае делать оголовки не нужно, что позволяет сэкономить на возведении фундамента.

При изготовлении свайного фундаментазапрещаются следующие действия:

подгонка свай под уровень при их завинчивании. В дальнейшем при эксплуатации фундамент может не выдержать нагрузки и просесть;ввинчивание опор под углом по отношению к оси более чем 2 градуса;удлинение свай, которые при были криво закручены;ввинчивание свай на глубину менее 1,5 метра;изготовление углублений под опоры глубиной более 50 см;использование свай с поврежденным антикоррозионным покрытием.

Если соблюдены все эти правила и инструкция по монтажу свай, то можно получить устойчивое основание под постройку, которая прослужит долго и надежно.

Несущая способность и долговечность свайного фундамента зависит от соблюдения технологических требований строительства и правильно произведенных расчетов. Среди прочих параметров рассчитывается и расстояние между сваями фундамента.

Строителей-новичков слово «расчет» пугает. Но для индивидуального строительства эту процедуру упростили настолько, что с ней может справиться и школьник, умеющий правильно оперировать арифметическими действиями.

Методика расчета

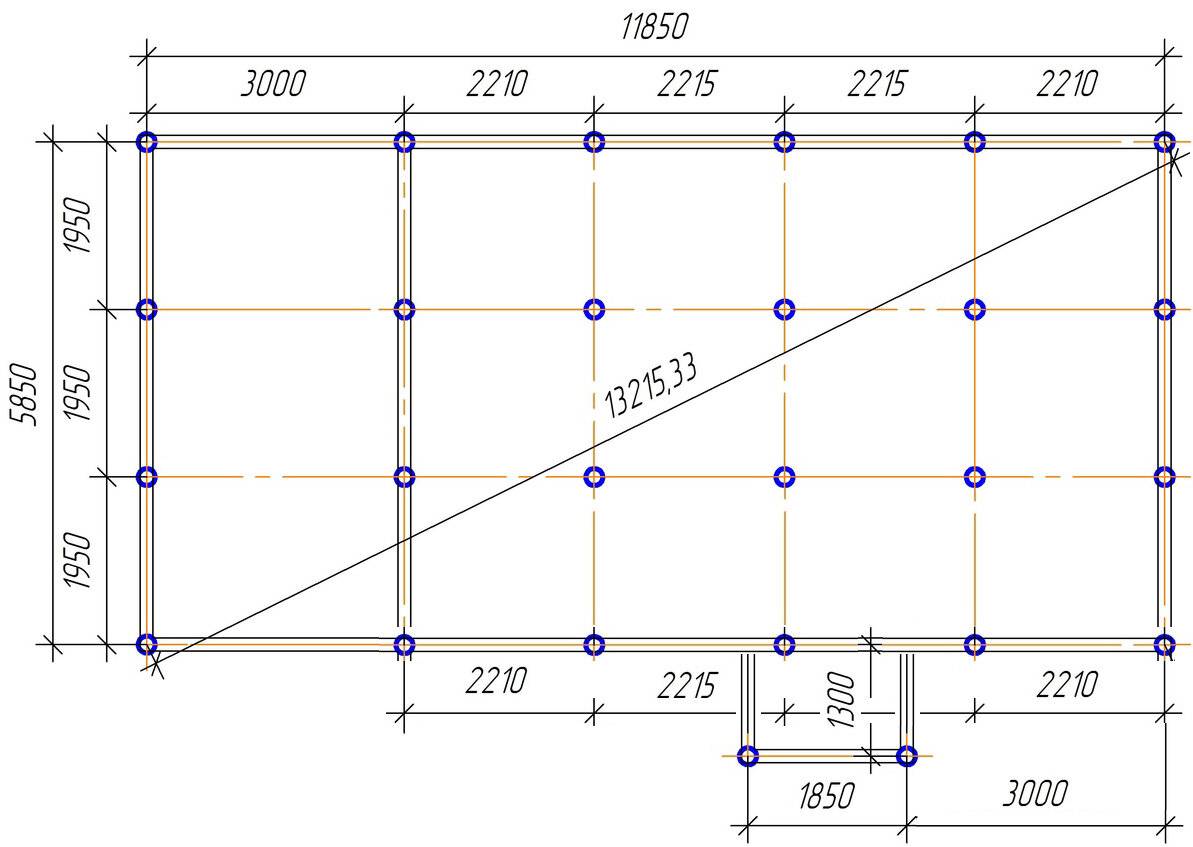

Расчет количества винтовых свай выполняют с учетом габаритов и веса дома, который будет установлен на фундамент. Как правило, расстояние между сваями может составлять:

• до 2 м, если будет возводиться строение из газобетонных и пенобетонных блоков или плит;
• до 3 м, если запланировано строительство деревянного дома из бруса, бревна и т.д.;
• до 2,5 м – также выбирают для деревянных конструкций. Еще с такими сваями работают в регионах, где наблюдается большая ветровая нагрузка;
• до 3,5 м – под строительство легковесных заборов и оград.

Строительство дома из бруса

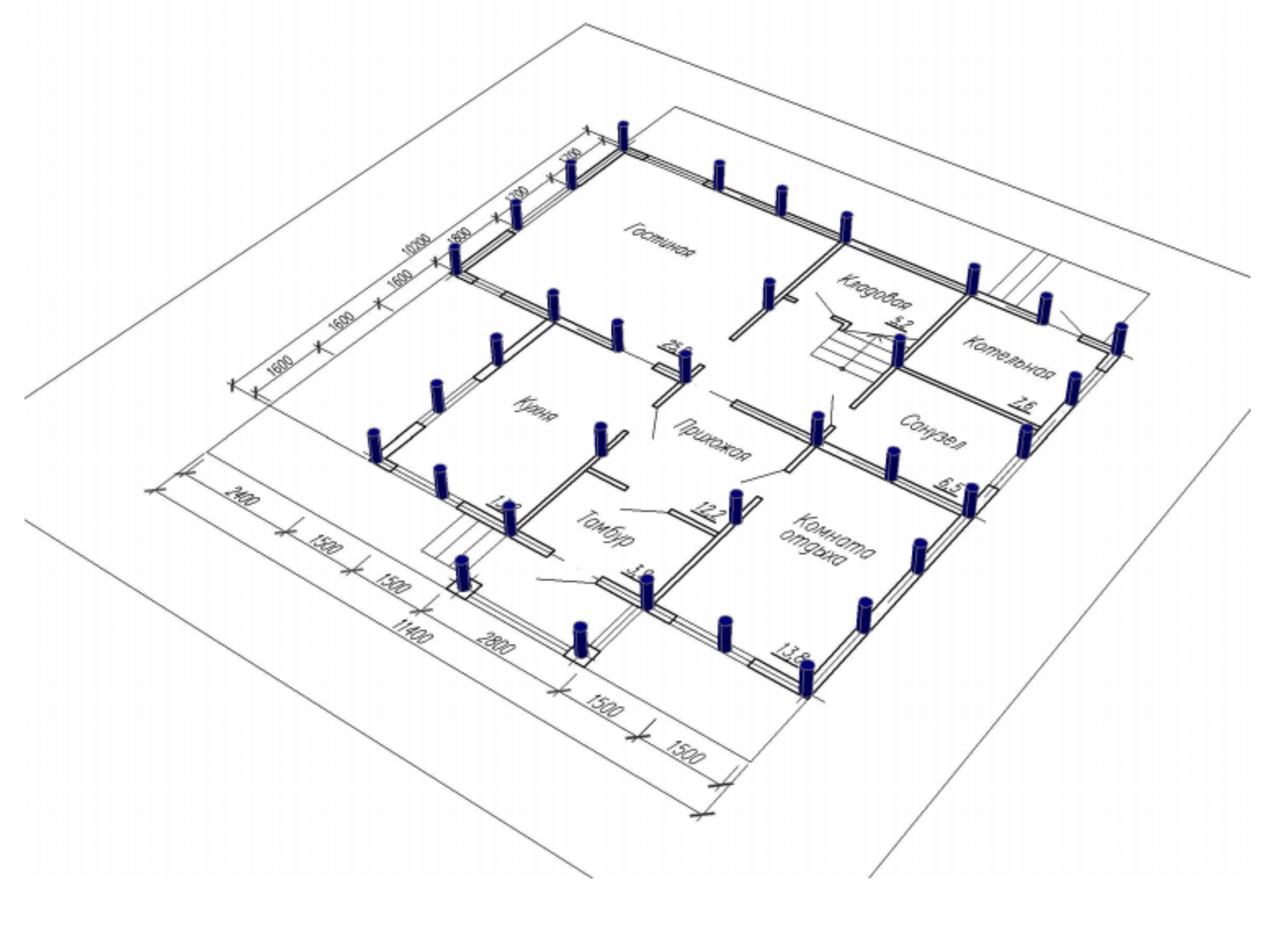

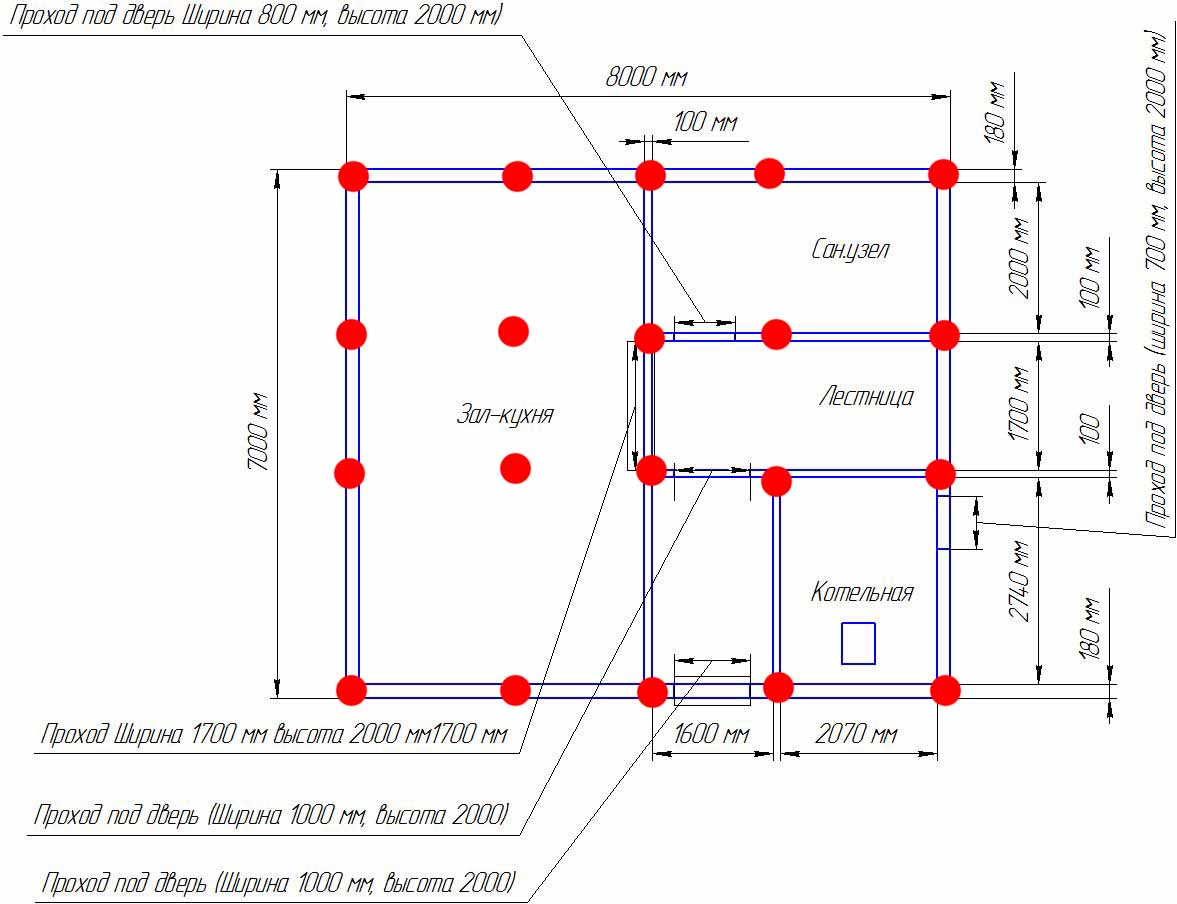

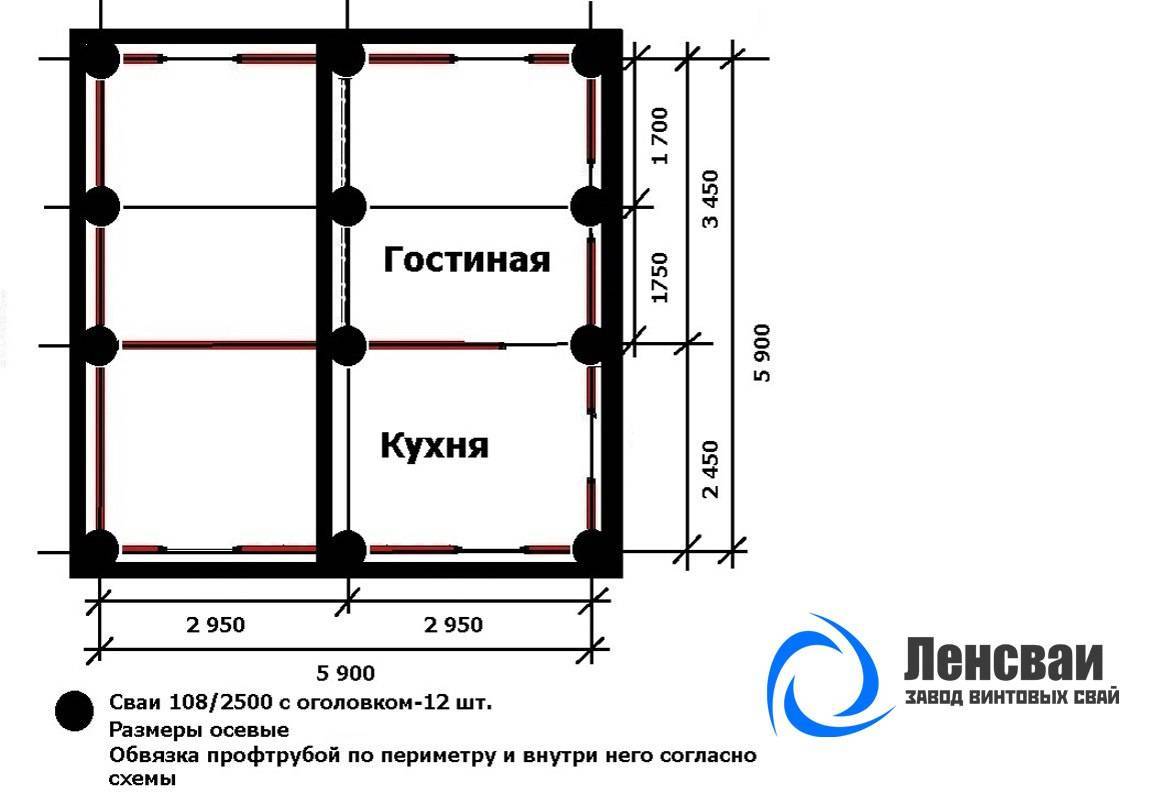

Чтобы правильно определить количество опор для свайно-винтового фундамента, следует провести следующие операции:

• составить проект будущей основы или первого уровня постройки;
• расположить винтовые опоры на каждом углу будущего здания;
• установить сваи там, где будут пересекаться несущие перегородки дома;
• между расположенными сваями теперь необходимо установить дополнительные сваи по периметру несущих стен с тем условием, чтобы расстояние от одного до другого элемента не превышало того, что было зафиксировано ранее (учитывая вес и вид постройки);
• оставшееся пространство для фундамента заполняется сваями так, чтобы между соседними опорами расстояние не превышало указанного в расчетах (2 – 3 м);
• там, где будет установлена печь или каминный очаг, предусмотрите не менее пары винтовых опор, опять-таки, учитывая размер отопительной конструкции, иначе не избежать критической нагрузки на фундамент;
• на тот случай, если будет обустроена терраса или любая другая пристройка, места фиксации опорных элементов обозначаются по ранее оговоренному принципу, учитывая оптимальное расстояние шага;
• теперь, когда расстояние между сваями определено, остается подсчитать все винтовые опоры, нанесенные на план-схему.

Факторы, влияющие на выбор расстояния между винтовыми сваями для каркасного дома

При выборе расстояния между винтовыми сваями для каркасного дома, необходимо учесть несколько факторов, которые могут влиять на качество и надежность конструкции

Важно подобрать оптимальное расстояние, чтобы каждая свая правильно распределяла нагрузку и обеспечивала необходимую устойчивость всего дома

Один из основных факторов, влияющих на выбор расстояния между винтовыми сваями, — это тип грунта. Различные типы грунтов имеют разную несущую способность, и выбор расстояния должен учитывать этот фактор. Например, в грунтах с высокой несущей способностью можно использовать большее расстояние между сваями, чем в грунтах с низкой несущей способностью.

Еще один важный фактор — это нагрузка, которую будет выдерживать конструкция. Расстояние между винтовыми сваями должно быть достаточным, чтобы обеспечить равномерное распределение нагрузки по всем сваям. Если нагрузка будет слишком большой, можно рассмотреть вариант более частого размещения свай.

Также следует учесть планируемые размеры и конфигурацию каркасного дома. Оптимальное расстояние между сваями может зависеть от размеров стен и перекрытий. Если стены будут иметь большую высоту или ширину, может потребоваться более плотное размещение свай для обеспечения необходимой устойчивости.

Фактор	Влияние
Тип грунта	Разный тип грунта имеет разную несущую способность, что требует разного расстояния между сваями.
Нагрузка	Расстояние между сваями должно быть достаточным, чтобы обеспечить равномерное распределение нагрузки.
Размеры и конфигурация дома	Расстояние между сваями может зависеть от размеров стен и перекрытий.

В итоге, при выборе расстояния между винтовыми сваями для каркасного дома, рекомендуется учитывать тип грунта, нагрузку и размеры дома. Хорошо продуманный выбор расстояния поможет обеспечить устойчивость и надежность конструкции, а также улучшить качество строительства.

Преимущества каркасных домов

1. Простота в монтаже каркасных конструкции, не требуются определенные навыки;
2. Если выполнять работы самостоятельно, процесс строительства не займет больше 3 месяцев;
3. Стоимость каркасной конструкции в разы ниже, чем полноценного кирпичного дома;
4. Легко монтируется и демонтируется при перевозке на новое места;
5. Экологичность;
6. Энергетическая независимость;
7. Оптимальные условия для проживания: летом прохладно, зимой в каркасном доме  тепло;
8. Нет требований к материалам для внутренней отделки;
9. Справляются с повышенными нагрузками, часто устанавливаются в местах сейсмической опасности.

Есть у конструкций и недостатки, однако они легко устраняются подручными материалами. Так, к примеру, деревянные конструкции плохо изолированы от звуков, поступающих снаружи. Решить проблему поможет звукоизоляционный материал, устанавливаемый между внешними и внутренними стенами.

Что необходимо учитывать при создании свайного фундамента

Важно учитывать нагрузку дома на основание, свойства почвы, уровень промерзания. А затем можно переходить непосредственно к строительству

1. Первым шагом в создании основы является проработка почвы: необходимо снять верхний плодородный слой, удалить корни.

1. Далее следует разметка участка. Как правило, для этого применяют веревки и колышки.

1. Перед тем, как начать погружать сваю в грунт, удобно выкопать небольшую ямку. Сваю устанавливают вертикально, при этом надо быть очень внимательным: отклонения, даже на сантиметр не допускаются.

1. После того, как все сваи будут смонтированы, нужно привести их концы в одно положение, иначе ростверк будет лежать неровно.

1. Сваи заливают бетоном.

Рассчитываем ростверк

Свайная основа может быть сконструирована из одних опор, по которым укладывают нижнюю обвязку строения.

Ростверком называют балку или железобетонную плиту, по горизонтали соединяющую верхушки каждого винтового элемента. Свайно-ростверковые основы одинаково хорошо подходят для строительства деревянных и пеноблочных зданий. Ленточный ростверк может быть монолитным или сборным, главное, чтобы он был вылит из бетона, марка которого не ниже 150.

Чтобы ростверк был грамотно сооружен и создал прочную связку между винтовыми элементами, нужно правильно рассчитать его габариты. Существует ряд специальных расчетов, мы же ограничимся минимальными размерами связующей ленты:

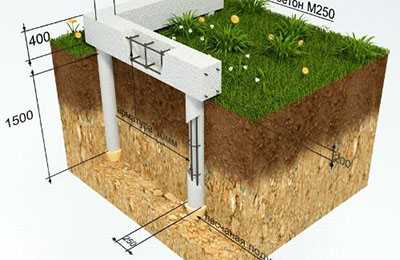

Фундамент с железобетонным ростверком

1. Высота – 30 см.
2. Ширина – 40 см.

Чтобы придать ростверку необходимую жесткость, его нужно усилить продольной и поперечной арматурой (в диаметре 10-12 мм). Прутья соединяются при помощи проволоки по принципу армопояса. Расстояние от арматуры до края ростверка должно составлять не менее 2,5 см, чтобы металлические прутья полностью загерметизировались бетонным раствором и не подвергались коррозийным процессам.

Соединение ростверка с опорами может быть жестким, когда его арматура связывается с прутьями свай, или свободным, когда ростверк без дополнительной подвязки лежит на опорах фундамента. В обоих случаях нагрузка между сваями распределяется равномерно.

Тем, кто выбирает для своего участка фундамент на сваях, в первую очередь следует задуматься о том, как правильно выполнять его расчет. Процесс монтажа тоже занимает не последнее место. Основные вопросы, которые интересуют владельцев земельных участков, выбравших для себя вариант свайного фундамента, следующие:

Схема устройства свайного фундамента из набивных комбинированных свай.

1. Какое минимальное расстояние должно быть между сваями (шаг свай)?
2. Какое количество опор необходимо?
3. Как осуществить правильно?

На первый взгляд может показаться, что это довольно трудно, особенно человеку, не имеющему никакого отношения к строительству. Но не надо заранее отчаиваться, все не так уж и сложно.

Несмотря на то что вам понадобятся знания о нагрузке здания и силе, воздействующей на основание, а также о свойствах и качествах строительных материалов, вы наверняка справитесь с поставленной задачей, изучив подробную информацию, изложенную в этой статье. Не забудьте, что только грамотный и проведенный по всем правилам расчет поможет вам сделать фундамент надежным и долговечным.

Влияние опорного слоя

Установка дома на винтовые, буронабивные, забивные столбы преследует цель, кроме распределения нагрузки, достичь более плотных слоев, на которые можно опереться. Самостоятельно можно вырыть пробные шахты на участке для определения глубины их залегания. Количество – не менее 2. Если пласт наклонный, уступами, надо больше для ясности картины.

Характеристики почв при расчете по нагрузке берут в справочнике. При сложном сочетании условий выполняют анализ контрольной сваи.

Тип и способ установки влияют на количество точек опоры фундамента площадью распределения нагрузки. Висячие элементы работают по боковой поверхности. Винтовые трубы создают уплотнение материала под собой. Буронабивные опоры имеют подошву шире колонны.

Все они проходят ниже уровня промерзания, чтобы создать устойчивость к движению верхних слоев земли при пучении.

Типы свайных фундаментов

Сваи ставят одиночно или целыми свайными кустами

Сваи представляют собой длинные вертикальные элементы, погруженные в грунт с целью передачи на них несущей нагрузки от строения.

Свайный фундамент включает в себя группу свай, объединенных между собой ростверком, обеспечивающим равномерное распределение нагрузки.

В зависимости от расположения свай фундаменты подразделают на типы:

• ленточное расположение включает в себя опоры, расположенные по всему периметру постройки и объединенные ростверком;
• одиночные сваи являются опорой легких каркасных построек;
• свайные кусты предполагают групповое расположение, укладываются в виде колонн, столбов, отдельных опор;
• свайные поля представляют собой многоэтажные конструкции, могут включать в себя элементы из вышеперечисленных видов.

как рассчитать расстояние между сваями?

Решив использовать в качестве опоры дома свайный фундамент, человек сталкивается с необходимостью правильно рассчитать расстояние между столбами.

Расстояние между столбами зависит от множества параметров:

• массы постройки;
• площади дома;
• архитектурных особенностей проекта (количество углов и пересечений стен, их взаимного расположения;
• жесткости и упругости материала стен постройки и особенностей ростверка;
• несущей способности почвы и прочих характеристик грунта;
• выбранного типа опор фундамента, их размеров.

При расчете следует ориентироваться на требования и рекомендации строительных норм и правил. Перед определением промежутков следует высчитать необходимое количество свай.

Расчет количества

Чтобы знать, как распределять элементы в кусте, где ставить каждую конкретную опору, какие промежутки будут между ними, нужно знать их общее количество.

Для начала следует подсчитать массу постройки вместе с ветровыми, снеговыми и прочими нагрузками. Также нужно определить несущую способность грунта под основанием сваи.

Далее, зная несущую способность почвы и размеры подошвы, можно определить, какую нагрузку способен выдержать один столб.

При этом в зависимости от точности исследований грунта нужно добавлять 20-25% запаса.

Определение расстояния

Стоит помнить, что опорные элементы обязательно должны быть под углами постройки, в местах пересечения стен. Максимальное расстояние от одной опоры к другой определяется путем расчета сопротивления материала балок ростверка и стен изгибающим, продавливающим нагрузкам.

Таким образом, чем прочнее стены, чем массивнее ростверк, тем больше можно делать пролеты. Обычно не целесообразно делать расстояние в свету более 2,5-3 метров, потому что иначе неоправданно возрастают требования к прочности ростверка. Строительные нормы также регламентируют минимальный промежуток от столба к столбу фундамента. Оно зависит от типа свай и характеристик грунта.

Если погружение столба связано с вытеснением и деформацией почвы, то расстояние между осями столбов должно быть не менее 3d, где d — диаметр подошвы. К примеру, если используются вдавливаемые бетонные сваи размером 30 см, то между ними должно быть не менее 90 см или же 60 см просвет.

Зато легко нарушить следующее правило — промежуток в свету должен быть не менее 0,5 метра для сухих глинистых твердых почв и не менее 1 метра для прочих типов грунтов (СНиП 2.02.03-85).

Это требование обусловлено тем, что при близком расположении опор несущие конусы почвы под подошвой пересекаются на слишком близком расстоянии и это отрицательно влияет на совокупную несущую способность фундамента.

В данном случае, если высчитывается расстояние между винтовыми сваями, брать в расчет нужно не диаметр трубы, а размеры лопастей. Ведь именно они выполняют роль опорного расширения.

Если используются сваи ТИСЭ или другие разновидности с увеличенным диаметром подошвы, то брать в расчет нужно именно размер нижней, широкой части.

Если вместо круглой формы используются квадратные или прямоугольные, то вместо диаметра берется крупнейший линейный размер подошвы.

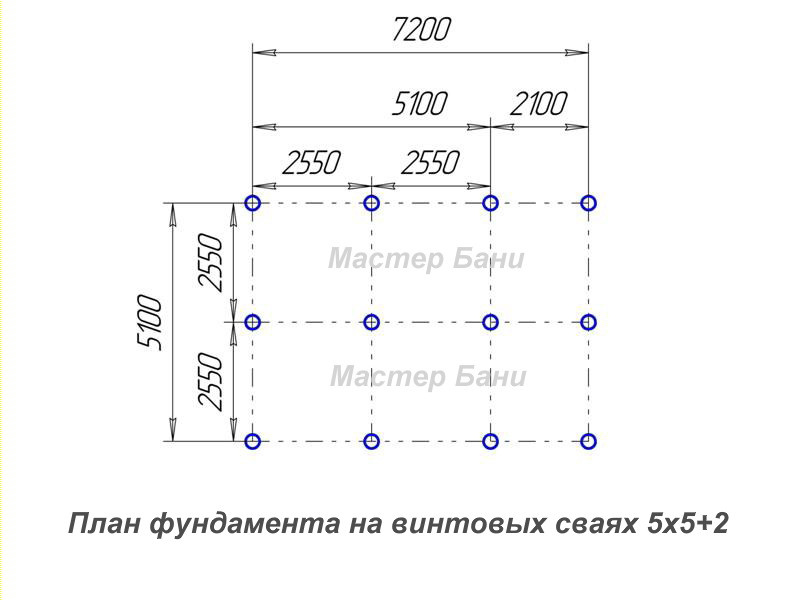

Таким образом составление проекта расположения выполняется следующим образом:

1. Выполняется расчет общего требуемого числа столбов.
2. На схеме фундамента расставляются все необходимые сваи, с учетом требований к размещению.
3. При необходимости добавляются еще столбы, если где-то слишком большой пролет.

Если это бетонные типы, установка которых сопряжена с выдавливанием грунта, то нельзя устанавливать следующую сваю, если в соседней, расположенной ближе 1,5 м раствор еще не набрал прочности. В таком случае установка совершается через одну.

Смотрите нашу видео-подборку:
