Газовая котельная для частного дома

Бренды – что с ними не так?

Мало кто знает, но на рынке газовых котлов полным-полно моделей с одинаковыми или схожими внутренностями. Производятся они на одних и тех же заводах, но продаются при этом под разными брендами!

Ошибка №25
Поэтому зачастую вы переплачиваете только за название, потому что производитель хорошо вложился в маркетинг.

Прочитайте как звучит – Federica Bugatti. Федерика Бугатти!

Сразу перед глазами встает шикарная машина для какого-нибудь аристократа или богатенького буратины.

А теперь сравните с Hi-therm Optimus. Уже не так звучно, правда?

Тем временем все это продукция турецкого завода Airfel. На сегодняшний день завод принадлежит японской компании Daikin.

Они выпускают четыре разных котла с практически схожими внутренними компонентами и всё под разными брендами.

Airfel Duo

Federica Bugatti Eco

Hitherm Optimus

Kentatsu Nobby Smart

Стоят модели по-разному, а по сути являются одним и тем же котлом.

Среди более известны марок можно взять Baxi (Бакси).

Baxi Luna 3

De Ditrich Zena Plus

Westen Star Digit

Это тоже копии одного и того же котла с минимальными отличиями, но под разными названиями.

То же самое относится к:

Bosch Gaz 6000

Buderus U072

Или

Bosch Condens 7000iW

Buderus Logamax plus GB172i

Для чего это делается? Скорее всего, таким нехитрым способом производитель хочет разбавить свое присутствие на одном и том же рынке в какой-то стране. По итогу, как бы предоставляя потребителю ложный выбор.

Поэтому, если вы уже остановились на какой-то конкретной марке, возможно вам стоит поискать ее аналоги за совсем другие деньги, но одинакового качества.

Делается это все путем гуглопоиска завода производителя (вспоминаем тот же “сертификат соответствия”) и его суббрендов.

Классификация

Котельная – общий собирательный термин, принятый специалистами для любого вида сооружения функционального назначения.

Блочный вариант конструкции

Использование полученного энергетического продукта подразумевает дифференциацию на масштабные (производственные), комбинированные (производственно-отопительные) и используемые для обогревания дома или общественного здания. Размещать такие комплексы устройств рекомендуется в зависимости от типа, вида котла и назначения установки, варианта соединения с потребителем производимой тепловой энергии и места расположения.

В разрезе

Для определения необходимого расстояния от котельной до общественных зданий следует знать точную категориальную принадлежность теплового комплекса по всем существующим способам разграничений. По типу использованного топлива различают несколько распространенных видов:

  • газовая, в которой тепло вырабатывается путем сгорания углеводородных газов, получившая широкое признание благодаря экономичности и экологичности используемого топлива;
  • твердотопливная, где вариантов сырья может быть множество – от угля и дров до отходов промышленных предприятий по обработке древесины или торфа;
  • жидкотопливная, с задействованием горючих жидкостей, преимущественно нефтепродуктов различных видов;
  • электрическая, из всех категорий наименее экономичная, а потому и возводимая достаточно редко.

Таблица нормативных дистанций между домами в зависимости от степени огнестойкости строений

Нормы расстояния от жилых домов и общественных зданий до котельной зависят не только от вида используемого топлива, но и от типа размещения необходимой для отопления постройки. По типу размещения их дифференцируют на:

  • крышные (разрешенные к установке на крыше любого здания при условии соответствия необходимому классу пожарной опасности);
  • капитальные строения, дающие значительную мощность, сооруженные по специальному проекту с фундаментом, перекрытиями и кровлей;
  • пристроенные и встроенные в другие здания;
  • рамные на поддонах и блочно-модульные (которые могут быть разного вида – встроенные, пристроенные и даже крышные).

Нормы устройства дымоходов для котлов

В расчет берутся и системы подачи топлива – механизированные, автоматизированные и ручные, которых остается все меньше. В последнем случае загрузка топлива в топку производится вручную специальным работником. Он не только загружает твердое топливо с помощью примитивного приспособления, но и очищает от золы и шлаков ее тоже вручную.

Классификация котельных по месту размещения приводится в СНиП 30-02-97 с внесенными изменениями в 2018 году и СП 53.13330.2011. Размещение отдельно стоящих бойлерных производится согласно генплану и планировке. Встроенные нельзя размещать в многоквартирных зданиях, а у пристроенной есть отдельные нормативы, которые зависят от типа сооружения.

Минимальные удаленности от резервуаров с топливом

На видео ниже подробно рассказывается о требованиях к газовой котельной в частном жилом доме согласно нормам СНиП, СП и пожарной безопасности.

Каким параметрам должно соответствовать помещение, где установлен котел

Перед тем, как установить газовый котел в частном доме, нужно выбрать и подготовить помещение для него. Согласно нормативам, оно должно быть проветриваемым и находиться:

  • на нижнем этаже, если дом имеет двух или трехэтажный;
  • в подвале или цокольной части дома;
  • на чердаке, если место установки оборудовано, согласно требованиям по СНиП: толстым картонным листом и пластом из минеральной ваты;
  • газовый нагреватель мощью 35 кВт, в соответствии с указаниями МДС 41.2-2000, где говорится, что котлы, мощностью 30-60 кВт, разрешается монтировать в кухонных помещениях.

В отношении монтажа установок на кухне частного домовладения существует две нормативные базы. Одна разрешает устанавливать нагреватели до 35 кВт мощности. Другая дает добро монтировать котлы до 60 кВт. В этих указаниях речь идет только о котлах, любая другая газовая техника: колонки и плиты, не учитываются.

Если устанавливается сразу колонка и котел, то мощность обоих приборов суммируется:

  1. Если сумма составляет меньше 150 кВт, то такое оборудование разрешается монтировать на любом этаже, в любом помещении. В этот перечень входят и цоколь, и подвал.
  2. Если сумма превышает 150 кВт, то, в соответствии с нормативной базой, такое газовое оборудование может устанавливаться только в специально организованных котельных помещениях. Их можно обустраивать в цокольных этажах, подвалах, а также в специально пристроенных к дому котельных.

Требования к кухонным комнатам, где предусматривается монтаж газовых установок:

  • объем предполагаемого к монтажу помещения должен быть не меньше, чем 15 кубических метров плюс один кубометр к каждому киловатту мощности;
  • обязательное наличие вентиляции;
  • высота потолочных поверхностей должна быть 2,5 м и больше;
  • помещение должно быть обязательно оснащено окном с форточкой;
  • у входной двери должно быть вентиляционное отверстие размером в 0,025 м2.

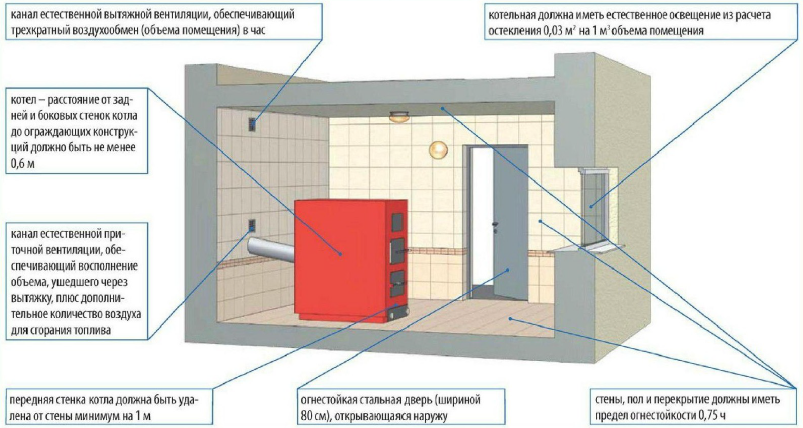

Требования к котельным помещениям:

  1. высота потолка – 2,5 и выше;
  2. объем площади – минимум 15 м3;
  3. стенки к смежным комнатам имеют предел распространения огня – 0, предел огнеустойчивости – 0,75 часов (это 45 минут);
  4. вытяжка на отток – 3-х кратный обмен, на прилив (приток) – тот же объем воздуха плюс воздух для горения;
  5. присутствие водопровода с холодной водой;
  6. наличие окна с площадью стекла – минимум 0,03 м2 на каждый кубический метр объема;
  7. электророзетки должны иметь заземление;
  8. свободный доступ к дымоходу и газовой установке со всех сторон;
  9. наличие выхода на улицу с шириной дверного проема 80 см;
  10. расстояние от входных дверей к установке – 1 м, лучше, если оно будет больше (1,30-1,50).

Пожарная безопасность

Территория топочной должна содержаться в чистоте, внутри помещения должно иметься достаточное искусственное освещение, чтобы хорошо осветить рабочие и общественные места. В таких помещениях запрещается хранение любых огнеопасных материалов. При замерзании труб отогревать их разрешается только паром или горячей водой. Применение открытого пламени запрещено.

Особые требования предъявляются к эксплуатации и содержанию дымовентиляционных систем, они должны проверяться и чистится с периодичностью:

  • Ежегодно в августе – очистка дымовых каналов от сажевых загрязнений, проверка тяги.
  • Ежеквартально — очистка кирпичных дымоходов.
  • Ежегодно осматривают на целостность вентиляционных каналов.

Входные двери топочной должны открываться наружу. Окна — обязаны иметь легко удаляемые пакеты. На входе газопровода в топочной устанавливают защитный электромагнитный клапан, пожарную сигнализацию и датчики загазованности помещений.

Основные нормативные документы

Требования к газовым котельным приведены в следующих нормативных документах действующих в 2022 году:

  • СП 62.13330.2011 Газораспределительные системы.(Актуализированная редакция СНиП 42-01-2002) (обязательный к применению по пост.815)
  • СП 402.1325800.2018 Здания жилые. Правила проектирования систем газопотребления (действующий на добровольной основе по приказу 567)
  • СП 42-101-2003 Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб (носит рекомендательный характер)
  • Инструкция по размещению тепловых агрегатов, предназначенных для отопления и горячего водоснабжения одноквартирных или блокированных жилых домов (МДС 41-2.2000) (носит рекомендательный характер)

Выделим наиболее важные требования (по пунктам), которые необходимо соблюсти при проектировании и строительстве газовой котельной в доме, а также при проектировании пути прокладки газопровода:

Согласно СП62.13330.2011:

пп. 5.1.6* Вводы газопроводов в здания следует предусматривать непосредственно в помещение, в котором установлено газоиспользующее оборудование, или в смежное с ним помещение, соединенное открытым проемом.

Допускается предусматривать вводы газопроводов в кухни квартир через лоджии и балконы при условии отсутствия на газопроводах разъемных соединений и обеспечения доступа для их осмотра.

Не допускаются вводы газопроводов в помещения подвальных и цокольных этажей зданий, кроме вводов газопроводов природного газа в одноквартирные и блокированные дома и производственные здания, в которых ввод обусловлен технологией производства.

пп. 5.2.1 Прокладку газопроводов следует осуществлять на глубине не менее 0,8 м до верха газопровода, футляра или балластирующего устройства, за исключением оговоренных случаев. В тех местах, где не предусматривается движение транспорта и сельскохозяйственных машин, глубина прокладки стальных газопроводов должна быть не менее 0,6 м.

пп. 5.2.2 Расстояние по вертикали (в свету) между газопроводом (футляром) и подземными сетями инженерно-технического обеспечения и сооружениями в местах их пересечений рекомендуется принимать согласно приложению В* СП62.13330.2011.

Согласно приложению В* при подземной прокладке газопровода (давлении газа до 0,005 МПа) и наиболее распространенных коммуникациях на земельном участке частного дома:

  •  По вертикали  (при пересечении) с водопроводом и канализацией- минимум 0,2 м в свету (между стенками труб)
  • По горизонтали (параллельно) с водопроводом и канализацией — минимум 1 м
  • По горизонтали (параллельно) с силовыми кабелями до 35кВ — минимум 1 м (при устройстве защитной стенки возможно уменьшение до 0,5 м)

Какой должен быть теплообменник в двухконтурном котле?

Задавшись целью обеспечить в квартире максимальный комфорт, не следует вдаваться в крайности и стараться прибрести все и сразу

Важно помнить: «лучше главный враг хорошо». Современные настенные модели двухконтурных котлов выпускаются с двумя типами теплообменников:

  • раздельные изделия;
  • битермические устройства;

Агрегаты с раздельными изделиями – это котлы, в которых имеется два теплообменника. Главный или основной используется для нагрева теплоносителя в системе отопления, тогда как вторичный теплообменник рассчитан на нагрев воды в системе горячего водоснабжения. В первом типе основная работа выполняется по нагреву теплообменника, отвечающего за работу системы отопления. Вторичный теплообменник уже путем косвенного нагрева за счет разогретого теплоносителя воды, в системе ГВС.

Подобрав для себя такую модель, ориентируйтесь на ее достаточно высокую стоимость.  Причина высокой цены в большем количестве отдельных элементов и дополнительных функций.

Второй вариант — котлы с битермическими теплообменниками имеют сдвоенные элементы. В процессе работы котла осуществляется одновременный нагрев теплоносителя для отопления и воды для системы ГВС. Соответственно в подобных системах быстрее образуется накипь, ухудшается проходимость теплоносителя и горячей воды в трубопроводе.

Тип газа

Газовый агрегат для котельной может работать от природного или сжиженного газа. Расход объема топлива рассчитывается в соответствии с моделью котла. Сжиженный газ нуждается в более высокой температуре сгорания, чем природный, однако КПД у таких агрегатов одинаковый – 92%. Расход сжиженного газа значительно выше природного: сжиженный – 48-55%, природный – 12-14%. Соотношение расхода не только по отношению друг к другу, но и к другим видам топлива. Потребление сжиженного газа выше, чем природного.

Для котельной, функционирующей на сжиженном топливе в баллонах, требуется отдельное место для хранения емкостей с газом.

Годовой расход топлива можно рассчитать, имея площадь, стоимость мини-баллонов с топливом и их объем.

Требования к помещению – где можно устроить котельную?

Газовое оборудование отличается по мощности. Устройства мощностью менее 30 кВт можно устанавливать в любых нежилых помещениях, а для более мощных приборов требуется устройство котельной. Котельная – это отдельное помещение, предназначенное исключительно для размещения отопительного оборудования и не используемого для других нужд.

Чаще всего для устройства котельной в доме используют помещения в подвальном этаже, комната должна соответствовать всем современным требованиям и нормам. Устройство котельной в подвале разрешается только в одноквартирных жилых домах. Можно также разместить котел в пристроенном помещении к дому.

Законодательство регламентирует требования к котельной:

  1. Площадь комнаты для установки отопительного оборудования должна быть от 4 м2 и более. В одной котельной может быть установлено только 2 котла.
  2. Высота потолка котельной не менее 2,2 м.
  3. В котельной нужно окно для освещения, его размер рассчитывается по формуле – на каждые 10 м3 объема котельной должно приходиться 0,3 м2 площади окна. Минимальная площадь окна составляет 50 см2.
  4. Ширина дверного проема – от 80 см.
  5. Расстояние до двери – не менее 1 м, но лучше размещать газовое оборудование дальше от входа, хотя бы на расстоянии 1,3 м.
  6. Перед котлом предусматривают свободное место, необходимое для проведения ремонта и обслуживания оборудования – от 1,3 м.

Котел в комнате необходимо устанавливать строго горизонтально. Такой монтаж позволит минимизировать шумы и вибрации, возникающие при его работе. Устанавливается оборудование только на ровный пол, изготовленный из прочных, негорючих материалов. Стены в котельной тоже должны быть выстроены и облицованы с использованием материалов, относящихся к классу пожаробезопасных и термостойких.

Для нормальной и безопасной работы котельной в нее необходимо подвести холодную воду, а также организовать систему слива воды в канализацию, расположенную в полу. Все электрические розетки в комнате обязательно должны иметь заземление. В помещении должен быть организован доступ к дымоходу, чтобы при обслуживании оборудования можно было контролировать проходимость каналов и выполнять прочистку.

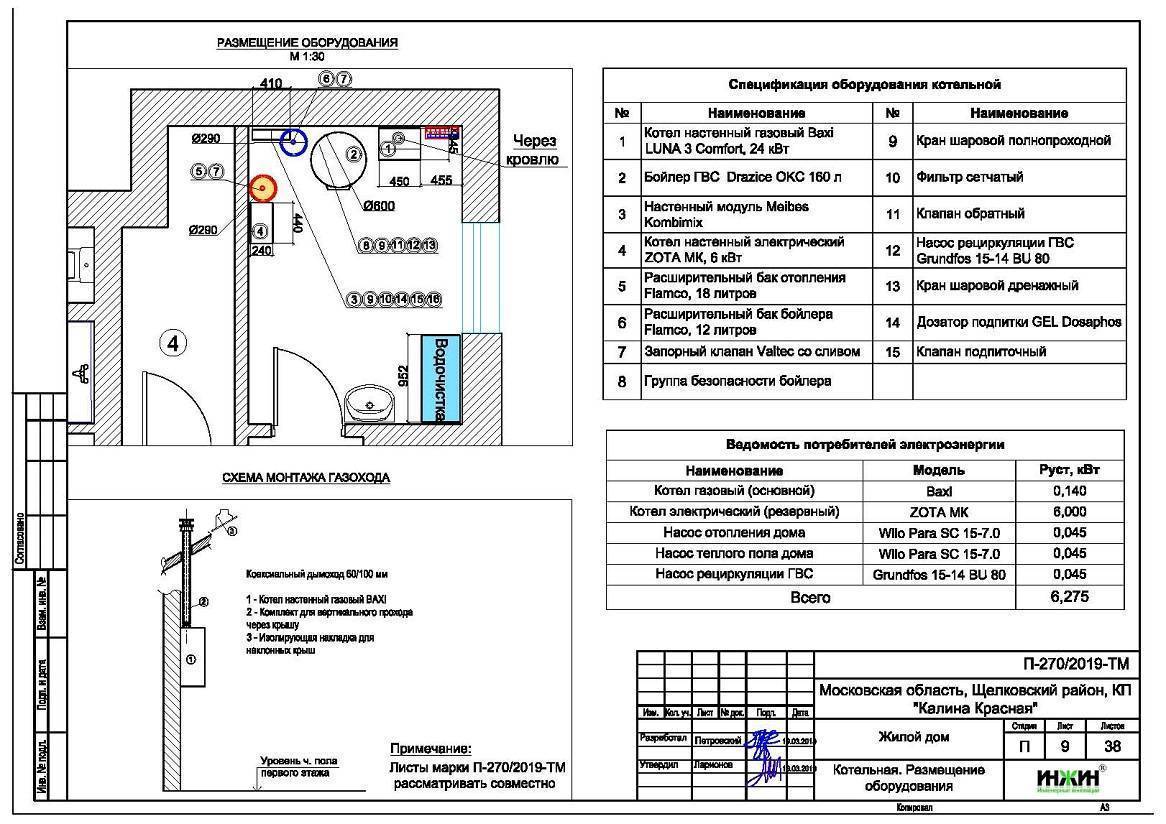

Таблицы со стандартными габаритами

Как правило, при обустройстве котельной, проектировщик стремится заложить типовые оконные конструкции, габариты которых не превышают нормируемых значений. Все наиболее часто используемые габариты светопрозрачных элементов в помещениях котельных разных категорий приводятся далее.

Для частного дома

Для частного дома существует три типа котельных, предназначенных для размещения водогрейных агрегатов, работающих от разных типов топлива:

  • Встроенные котельные с дублирующей входной группой с улицы, либо из смежных помещений жилого дома.
  • Пристроенные котельные – доступ обеспечивается только со стороны улицы.
  • Отдельно стоящие инженерные сооружения.

Типовые габариты оконных блоков в рассматриваемых помещениях приводятся в следующей таблице:

МаркировкаэлементаостекленияПлощадь полаинженерногосооружения, м,2Объёмэксплуатируемогопространства, м3Высотаокна, ммШиринаокна, ммВысотапроёма, ммШиринапроёма, мм
ОР615,0670670710710
ОР922,5820820860860
ОР1230.097097010101010
ОР1537.51070107011101110
ОР2050.02 x 670117011102 x 710
ОР2562.52 x 820117011102 x 860
ОР3075.02 x 770147015102 x 910

Для газовых инженерных сооружений нормируемая площадь светопрозрачной конструкции должна составлять не менее 0,03 м2 на каждый 1 м3 эксплуатируемого пространства, предназначенного для размещения оборудования. При несоблюдении данных требований, эксплуатирующие службы от газового треста не имеют права установить счётчик и принять инженерную сеть на баланс, что не позволит собственнику объекта запустить систему отопления в доме.

Для коммунальной

Для коммунальной блочной конструкции, которая, как правило, возводится и оборудуется, согласно типовым проектным решениям, габариты оконных блоков, приводятся в таблице:

Размерный рядмодульнойконструкции, ммКоличествоблок модулейКоличествооконШиринаокон, ммВысотаокон, ммШиринапроёмов, ммВысотапроёмов, мм
3000 x 6000 x 3500111370137014101410
5000 x 10000 x 3500112370177024101810
5500 x 10000 x 3500222 x 137017702 x 14101810
5500 x 11000 x 3500222 x 137017702 x 14101810
6000 x 11000 x 3500322 x 157017702 x 16101810
10000 x 11000 x 4300433 x 137017703 x 14101810
13200 x 9000 x 4300433 x 157017703 x 16101810

Если застройщик или коммунальные службы города принимают решение об устройстве полносборного сооружения, оконные блоки требуемого габарита устанавливаются в нём заранее.

Газовое оборудование и его виды

Газовый котёл – это уменьшенных размеров котельная, оборудование, которое вырабатывает тепловую энергию за счёт потребления природного газа. Используется для обогрева помещений, нагрева водопроводной воды для хозяйственных и бытовых нужд.

Двухконтурный настенный газовый котёл

Основные типы котлов собраны в таблице:

При выборе газового оборудования ключевое требование – тепловая мощность. Она рассчитывается индивидуально для каждого домовладения.

Для умеренных широт делается это по формуле: площадь дома умножить на 100 Вт плюс 20% от полученной цифры для запаса. Если высота потолочного свода превышает 3 м, то мощность считается как кубатура, умноженная на среднее значение в 40 Вт.

В регионах с преимущественно низким температурным режимом площадь здания умножают на 120, а в жарких регионах – на 80. Повышающий коэффициент запаса при этом остаётся неизменным.

При использовании двухконтурного котла или тандема «котёл-бойлер» в запас добавляют 50%. Если в схеме подключена ещё и буферная ёмкость, то этот показатель удваивают (до 100%).

Лучшие варианты соответствия типа котла выбранному помещению собраны в таблице:

Лучшие электрические котлы | ТОП-15: Рейтинг 2022 + Отзывы

Требования к площади

Газ – штука достаточно взрывоопасная, по этой причине при оборудовании котельной следует четко соблюдать целый ряд правил СНиПа и соответствующих служб. Если мощность газового котла не более 30 киловатт, то топочной, оборудованной отдельно, не требуется, так как он может быть установлен на кухне. Собственно, об этом – в таблице ниже.

Требования к объему топочной

Общая мощность котла, в киловаттах

Необходимый объем, в кубометрах

От 60 до 200

15

От 30 до 60

13.5

До 30 (с 30 включительно)

7.5

Также отметим, что котел может располагаться на кухне лишь при соблюдении ряда требований:

  • ее площадь должна быть не менее 15 метров квадратных;
  • стена, на которой будет размещен котел, должна быть выполненной из огнеупорных материалов; кроме того, расстояние между ними должно быть более 10 сантиметров;
  • потолки должны быть минимум 2.5 метра в высоту;
  • рядом с полом должно находиться отверстие для забора воздуха для обеспечения постоянной его циркуляции;
  • кроме того, нужна система вентиляции;
  • минимум одно окно, на котором имеется форточка;
  • площадь проема должна исходить из определенных требований: на каждый кубометр кухни должно приходиться 30 сантиметров квадратных остекления.

Узанть как расчитать мощность отопительного котла вы можете здесь

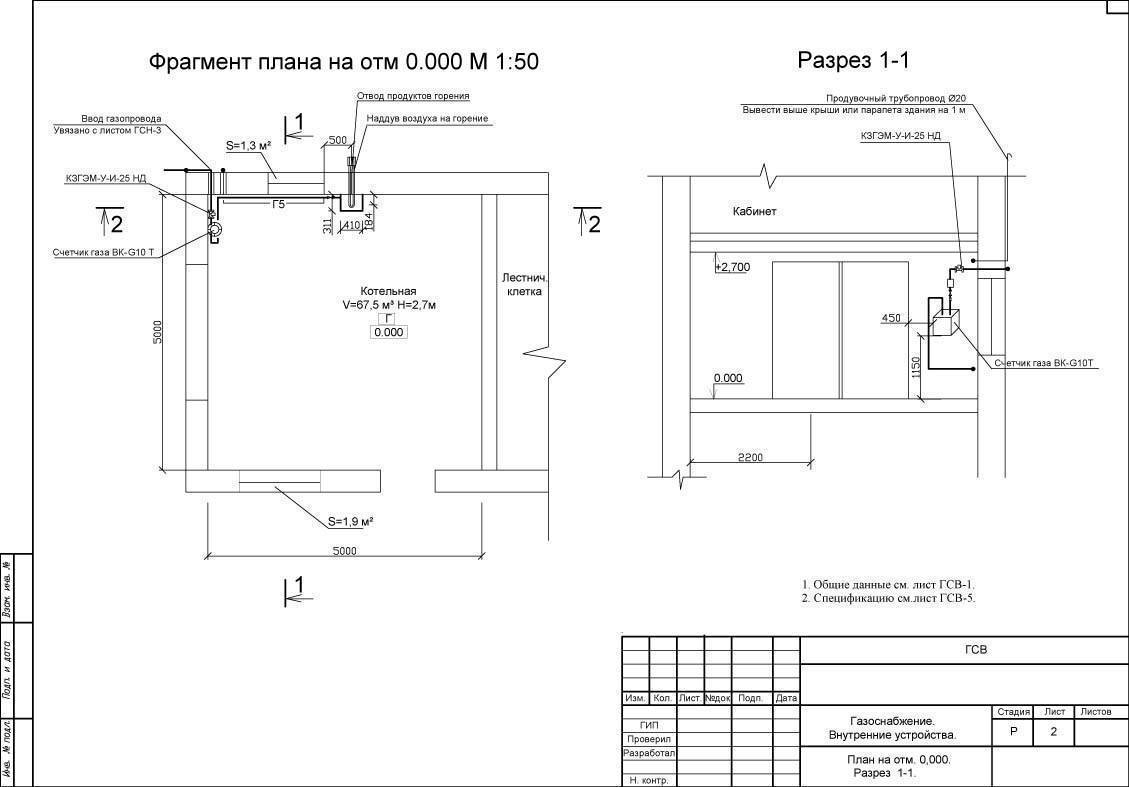

Видео — проект газовой котельной

https://youtube.com/watch?v=y9ddo5Hu-nM

Если стены изготовлены из горючего материала, тогда можете устанавливать прибор лишь после того, как будет проведено их оштукатуривание, но вместе с тем нужен также изолирующий экран.

Если котел имеет мощность менее чем в 30 киловатт, то стены могут иметь высоту и 2.2 метра. Но если же мощность больше, то котел нужно оборудовать в отделенном помещении. Так что предусматриваются требования к котельной в частном доме, если она (котельная) располагается отдельно.

Нестандартные

Далеко не каждая котельная, оборудованная в стеснённых условиях, позволяет обустроить оконные блоки с типовыми размерами. Кроме того, если сооружение возводится в составе микрорайона, его архитектурный облик должен соответствовать общей застройке. В связи с этим, проектировщики нередко прибегают к устройству оконных конструкций со следующими габаритами:

  • При блокированных инженерных сооружениях, количество окон может дублироваться, либо проёмы объединяются в ленточное остекление с длиной до 4200 мм.
  • При возведении двухуровневых инженерных сооружений в стеснённых условиях, габариты окон для каждого машинного зала могут быть занижены до 670 – 970 х 670 х 1170 мм.
  • При установке нестандартного оборудования, при высоте котельной 4300 мм, допускается устраивать двойные окна по высоте – с габаритом до 2970 мм. При использовании более протяжённых светопрозрачных конструкций, требуются усиливающие фахверки.
  • При необходимости включения здание блочного здания в общий архитектурный облик микрорайона, проектировщики предусматривают стандартное расположение элементов остекления, которое может повторять внешний вид первых этажей основных жилых зданий. В таких случаях, габариты оконных блоков назначаются, согласно архитектурному проекту.
  • Следует учесть, что, при произвольном размещении окон на фасаде котельной, минимальный габарит простенка должен составлять не менее 1200 мм.

Требования к котельной под твердотопливный котел

Основные показатели – минимальные объемы и площадь. Во время эксплуатации оборудования необходимо производить регулярные осмотр и техническое обслуживание, поэтому размеры помещения должны обеспечивать свободный доступ ко всем узлам и устройствам.

В связи с этим минимальный объем котельной для твердотопливного котла регламентируется в зависимости от тепловой мощности:

  • Для устройств мощностью менее 30 кВт – 3 м2.
  • Для устройств от 30 до 60 кВт – 5,5 м2.
  • Для обогревателей большей мощности – 6 м2.

Схема подключения котла отопления с принудительной циркуляциейТермодатчики на включение выключение. Виды,выбор,монтаж

При этом высота от уровня пола до уровня потолка должна быть не менее 2,5 метров.

Кроме того, что размер котельной для твердотопливного котла обязан соответствовать определенным габаритам, конструктивные элементы помещения обязаны обладать соответствующим запасом огнестойкости – не менее 0,75 часа.

Чтобы соблюсти требование стены котельной рекомендуют покрыть специальной огнестойкой штукатуркой толщиной слоя не менее 3 мм. Непосредственно в месте установки оборудования на поверхность пола укладывают стальной лист толщиной не менее 0,8 мм, с размерами покрывающими пространство вокруг топки котла не менее 1 м2.

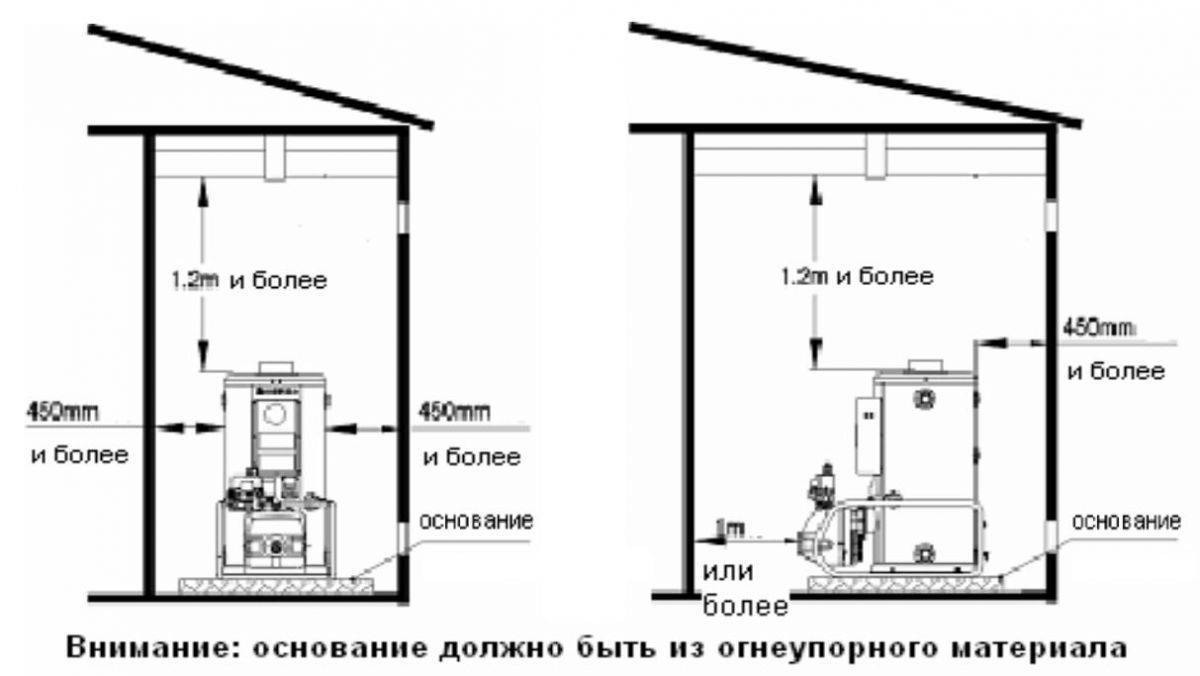

Монтаж твердотопливного котла

Любой котел, не только твердотопливный, должен монтироваться на ровной поверхности и выставляться по уровню с помощью регулировки ножек.

Лучше всего, если это будет центральное помещение по отношению к всем отапливаемым комнатам – это позволит сократить расходы на организацию стабильной циркуляции теплоносителя по системе отопления.

В связи с тем, что указанное оборудование имеет значительную массу, под установку котла строят отдельный фундамент, размеры которого «в плане» должны выходить за габариты оборудования

После установки котла, уделите внимание сервисному обслуживанию, подробнее на сайте

Где и как хранить топливо?

При планировке котельной следует решить еще один важныйРАЗМЕРЫ КОТЕЛЬНОЙ В ЧАСТНОМ ДОМЕ:НОРМАТИВЫ,СТАНДАРТЫ,ТИПЫ вопрос – где хранить запас топлива. При этом для обеспечения маломощного оборудования запас пиллет, брикетов или дров можно хранить прямо в помещении котельной в несгораемых ящиках не ближе 1 метра от топки. Однако если вы эксплуатируете более мощное оборудование, для хранения топлива следует отводить отельное помещение.

Обустройство вентиляции

Котельная под твердотопливный котел должна иметь систему вентиляции. Вентиляция используется для оперативного удаления продуктов сгорания топлива при аварийных ситуациях. Обычно – это два отверстия в наружной стене расположенные по определенной схеме друг относительно друга.

Одно отверстие работает как приточная вентиляция, а второе как приточная.

Внимание! У вас нет прав для просмотра скрытого текста.

Канализация

На случай аварийных ситуаций в помещении котельной предусматривают возможность оперативного сброса теплоносителя в канализацию. Вопрос решается двумя способами.

Первый – если в доме уже есть канализация, систему отопления через вентиль подключают к существующей канализации.

Второй – если канализация отсутствует, необходимо обустроить небольшую личкованную кирпичом или бетоном яму-колодец, по сути, небольшую канализацию, с возможностью откачки теплоносителя с помощью электрического или ручного насоса.

Запуск

Монтаж котла

Перед первым запуском газовщики проверяют всю систему на герметичность, визуально нормальное состояние прибора и правильность подключения коммуникаций. Затем систему отопления заполняют водой. Специальный узел подпитки системы уже встроен в современные газовые приборы, так что дополнительных усилий процедура не потребует.

Останавливают наполнение при показателях 2 атмосферы на манометре. Затем выпускают скопившийся воздух из основных узлов, циркуляционного насоса и радиаторов. Как только воздух из системы перестал выходить, пошла вода, то оборудование готово к запуску на полной мощности.

Канализация в частном доме своими руками – быстро и без проблем. Описание устройства, какие бывают виды и схемы (20 Фото & Видео) +Отзывы

Если топочная – это отдельное помещение

Если котельная планируется оборудоваться отдельно, она может находиться в любом месте вашего загородного дома – в подвале, в каком-либо из имеющихся этажей, в цоколе и прочее

При этом крайне важно, чтобы соблюдались не только основные требования, но и ряд дополнительных

  • Огнеупорность стен, разделяющих помещения, должна составлять минимум 3/4 часа.
  • Освещение здесь обязано быть естественным.
  • Вентиляционная система должна обеспечивать замену воздуха с частотой три раза в течение часа.
  • Нужен отдельный выход наружу.
  • Котел, равно как и дополнительное оборудование, должно быть обеспеченным удобным обслуживанием.
  • Объем этого помещения должен быть минимум 15 кубометров.

Видео по монтажу

Основные нормы и рекомендации СНиП к системам отопления, смотрите тут

Требования к автономным печам

Такие котельные изготавливаются с котлами большой мощности – более 200 кВт. В дополнение к уже изложенным выше, есть несколько особых требований. Вот они все:

  • Материал стен, отделки и кровли должен быть негорючим.
  • Объем отдельной котельной составляет не менее 15 кубометров плюс 0,2 квадратных метра на каждый кВт мощности, использованной для отопления.
  • Высота потолков не менее 2,5 м.
  • Площадь остекления рассчитывается из расчета 0,03 м2 на каждый куб объема.
  • Окно обязательно должно иметь окошко или фрамугу.
  • Для котла требуется отдельный фундамент, его высота не должна быть больше 15 см от уровня пола.
  • При относительно небольшом весе (до 200 кг) допускается установка на бетонный пол.
  • Должна быть система аварийного отключения газа (смонтированная на трубе).
  • Двери не армированные, крепятся неплотно.
  • Вентиляция в помещении должна обеспечивать трехкратный воздухообмен за 1 час.

При приемке и установке газового оборудования в отдельной котельной приемка будет строгой – необходимо соблюдать все нормы. Только в этом случае вам дадут разрешение.

Автономная котельная может быть такой

Окно в газовой котельной. Требования СНиП

Размер окна в газовой котельной СНиП

Согласно действующим сегодня СНиПам, а также Инструкции по размещению агрегатов для отопления и горячего водоснабжения Минстроя России, при размещении агрегатов мощностью до 150 кВт в отдельном помещении, расположенном в жилом здании, помещение должно отвечать ряду требований. В том числе, окно в газовой котельной должно быть определенного размера.

Высота от пола до потолка в котельной должна быть не менее 250 см. Если газовый котел предполагается установить на некотором возвышении, то высота потолка считается от верхней точки возвышения. Котельная должна иметь дверь. На входы в смежные помещения двери должны быть также установлены.

Объем газовой котельной должен составлять не менее 15 кубических метров. Если в котельной устанавливается и газовая колонка для горячего водоснабжения, объем котельной по нормам СНиП не увеличивается.

Площадь окна в газовой котельной СНиП

В котельной должно быть установлено окно или несколько окон на улицу с общей площадью остекления не менее 0,5 квадратного метра. Если объем газовой котельной больше, то площадь окна по нормам должна быть больше — на каждый дополнительный куб объема необходимо площадь окна в газовой котельной увеличивать не менее чем на 0,03 квадратных метра. Необходима форточка в котельной для проветривания в случае утечек.

В котельной должен быть организован приток воздуха с улицы, через отверстие не менее 150 х 200 миллиметров. Или под дверью в котельной должна быть щель снизу от пола не менее 20 миллиметров.

СНиП на окно в газовой котельной

Помещение отделяют от смежных помещений стенами или перегородками с пределом огнестойкости 0,75 часа, а предел распространения огня должен быть равен нулю. Естественное освещение устанавливается из расчета площади остекления окна в газовой котельной.

При размещении тепло генераторов в цокольном или подвальном этаже необходим выход непосредственно на улицу. Допускается второй выход в подсобное помещение, при этом дверь должна быть противопожарной, и шириной полотна не менее 800 миллиметров.

На практике эти требования не всегда соблюдаются. Инспекторы на некоторые отклонения при приёмке могут закрыть глаза. Достаточно жестко только смотрят на объем котельной, размер окна в газовой котельной, наличие дверей и вытяжки. Но проектируют газовые котельные всегда, ссылаясь на нормы СНиП.

Монтаж вентиляции в котельной

Естественная вентиляция – это проветривание при помощи искусственных отверстий в поверхностях помещения, без использования оборудования или нагнетающе-вытяжных приборов. Самое эффективное расположение отверстия, трубы вентиляции или вытяжки – над котлом. Недостаток естественной вентиляции – в трудности обеспечения ее мощности, которая должна быть троекратной по сравнению с нормами в час.
Принудительная, или искусственная вентиляция оборудуется на основе вентиляторов и/или кондиционеров с монтажом вытяжного канала. Преимущество такой системы состоит в том, что мощность потока воздуха можно регулировать. Недостаток – зависимость от энергоснабжения. Мощность вытяжки можно рассчитать следующим образом на конкретном примере:
При ширине и длине помещения 2 м, высоте потолка 2,5 м получаем: 2 м х 2 м х 2,5 м = 10 м?.
Исходя из требований СНиП, результат нужно умножить на 3, то есть, конечный результат будет равен 30 м?/ч. Для обеспечения резерва мощности к результату нужно добавить 15-20%.

Вентиляционное оборудование котельной

Документация для проекта

После подготовки проекта котельной на газе по всем существующим нормативам СНиП 42-01-2002 его необходимо согласовать в соответствующих инстанциях и организациях. Это нужно для подтверждения безопасности эксплуатации вашей котельной, а также для того, чтобы в дальнейшем можно было подписать договор на подключение газа к котлу и/или прокладки внутреннего газопровода к оборудованию. Разрешительные документы нужно оформить до начала оборудования котельной в таких поднаднадзорных организациях:
1. Служба пожарной безопасности;
2. Технический надзор за газовым оборудованием;
3. Санитарно-эпидемиологическая инспекция;
4. Архитектурный отдел района или региона;
5. ЖКХ и местная служба газа.

Требования к газовым котельным

Если вы начнете строительство котельной без согласования с этими службами и организациями, вы можете получить запрет на эксплуатацию своей, казалось бы, безопасной, котельной. А это значит, что многое придется переделывать и все-таки оформлять документы. Поэтому к строительству и оборудованию котельной нужно приступать только после получения всех разрешений. При подключении дома к центральной газовой трубе дополнительно необходим проект подведения магистрали к дому с разводкой по точкам разбора.

Гидравлическая группа

Гидравлическая группа расположена в самом низу устройства. Сюда входит подающая часть и обратная (с насосом).

Обратите внимание из каких материалов выполнена эта группа. Раньше была распространена латунь

Сейчас ее все чаще заменяют композитным исполнением – термостойкий пластик черного цвета. Ничего страшного в этом нет, технологии не стоят на месте и развиваются с каждым днем.

Ошибка №22
Однако латунь по-прежнему считается более качественным и надежным материалом.

При этом, многие забывают, что если у вас вода в системе химически агрессивна + присутствуют блуждающие токи, то котел с латунной гидравлической группой будет не лучшим решением.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
