Обрешетка под металлочерепицу своими руками

От чего зависит вид обрешетки

Каждый опытный мастер продумывает тип и параметры обрешетки еще до начала выполнения строительных работ. Такой подход дет возможность минимизировать вероятность ошибок, ускорять процесс строительства обрешетки, повышать ее надежность и долговечность.

1. Угол наклона скатов. К сожалению, в интернете можно встретить статьи, в которых даются рекомендации изменения типа обрешетки для металлической черепицы в зависимости от наклона скатов. Если он менее 20°, то настоятельно рекомендуется монтировать сплошную обрешетку. Мы не будем останавливаться, для каких кровельных покрытий действует это правило, скажем только, что на металлочерепицу оно не распространяется. Почему? Сплошная обрешетка подразумевает, что на нее кровельное покрытие опирается всей своей площадью. Для выполнения такого условия кровельные материалы должны иметь ровную поверхность, а металлическая черепица имеет сложную геометрию профиля. Для того чтобы кровля имела максимальное сходство с натуральной черепицей, все ее волны прессуются под углом к плоскости металлического листа. Это значит, что профиль упирается об обрешетку лишь по нижней линии волны. Зачем делать дорогую сплошную обрешетку, если кровля над ней будет висеть, а не упираться? Возникает резонный вопрос, что делать с кровлями, угол наклона которых меньше критического значения? Ничего, просто надо применять для покрытия не металлическую черепицу, а иные кровельные материалы. Их в настоящее время существует очень много, нет проблем подобрать для себя подходящий вариант.

2. Сложность крыши. Если на доме обыкновенная двускатная крыша, то обрешетка может быть шаговой по всей плоскости крыши. Такие ситуации встречаются на различных неотапливаемых пристройках. Мансардные дома имеют вертикальные примыкания, окна, вентиляционные трубы. По периметру этих конструкций надо обязательно делать сплошную обрешетку шириной ? 30–40 см. К ее поверхности фиксируются мягкие гидроизоляции и металлические дополнительные элементы.

Монтаж обрешетки под металлочерепицу. Основные рекомендации

Для работ по устройству обрешетки потребуются следующие инструменты:

• Рулетка.
• Уровень.
• Молоток.
• Ножовка (ручная циркулярная пила или лобзик).
• Шуруповерт.
• Карандаш или маркер.
• Страховочные приспособления.
• Красящий шнур (отбивка).
• Шаблон изготовленный по волне для быстрого нанесение разметки.

Все этапы монтажа пошагово рассмотрены в следующем видео обзоре:

В заключение стоит отметить, что обрешетка под металлочерепицу требует четкого следования всем инструкциям. Нужно знать правильную последовательность монтажа (стропила — капельник — гидроизоляция —  контробрешетка —  карнизная доска — вентиляционная ПВХ сетка — крюки водосточной системы — обрешетка)

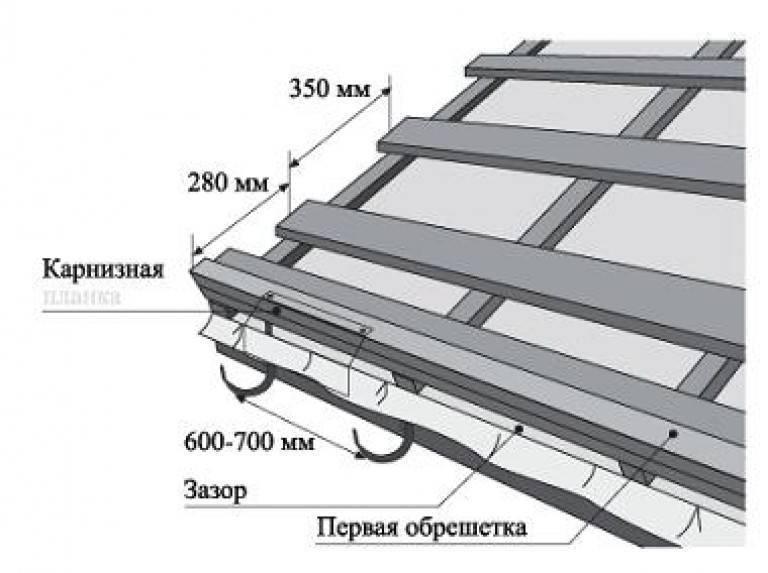

Важно очень точно смонтировать карнизную доску. По ней далее будут равняться все остальные доски обрешетки.Техника безопасности при работе на высоте обязательна

Особенности устройства обрешётки

Для того чтобы обеспечить конструкцию качествами жесткости, необходимо производить крепление на одной стропиле. Шаг от первой доски до карниза должен быть равен 5 сантиметрам, тогда как между другими расстояние должно быть увеличено в 8 раз. Если с крыши будет обустраиваться водосток, кронштейны нужно монтировать заблаговременно, делая это до момента фиксации желобов. Это же касается и карнизной планки, монтируемой до фиксации кровельного материала.

Если перед вами стоит задача, как правильно сделать обрешетку под металлочерепицу, то нужно подумать, будет ли кровля утеплена. Если это так, то необходимо использовать антиконденсатную пленку. Она предназначается для того, чтобы исключить воздействие на покрытие влаги и ветра. Это материал станет гарантировать хорошую вентиляцию для стропил, а также основы и теплый климат для чердака. Над основой может быть укреплена ветровая доска 5,5 см, на последнем этапе монтируется коньковая планка, которая должна быть зафиксирована дополнительными элементами 3×10 см.

Если вы задумались о том, как сделать обрешетку под металлочерепицу, то нужно знать, что в некоторых зонах должен быть обустроен сплошной настил, это касается и ендовы, примыкания труб, а также мансардных окон. В отличие от разреженной системы каркаса, где шаг между брусьями равен 5 см, сплошная система имеет величину зазора, равную 2 см. Для того чтобы исключить возникновение конденсата под поверхностью кровли, следует применять вентиляционную пленку.

Особенности обрешётки под металлочерепицу

При устройстве данной системы применяется материал по типу фанеры, бруса или доски. Элементы следует фиксировать под углом в 90 градусов к стропильной системе. Обрешетка может быть сплошной или разреженной. При этом оборудовать систему можно в два или один слой. Обрешетка под металлочерепицу однослойная собирается на стропилах горизонтально, тогда как бруски, которые располагаются параллельно к коньку, должны быть укреплены соответственно.

Если вы решили использовать двухслойную систему, то настил должен быть обустроен таким образом, чтобы второй ряд оказался диагонально ориентирован и был устроен из брусьев. Перед тем как начинать работу, нужно определить шаг и толщину используемого материала. Для того чтобы исключить слабую фиксацию кровельного покрытия к основе, а также нестыковку, нужно использовать калиброванную строганую доску. Если устраивается обрешетка, нельзя использовать наполовину обрезанные доски, так как при укладке кровельного материала придется передвигаться по конструкции, которая может быть повреждена.

Расчет обрешетки под металлочерепицу

Минимизировать расходы на приобретение пиломатериалов можно, если правильно рассчитать конструкцию и размеры обрешетки под металлочерепицу. Для этого вначале измеряют размеры скатов (высоту, длину) и прибавляют лобовые доски и выпуски.

Методика расчета обрешетки проста. Если известна общая площадь кровли — 100 м? и при этом для устройства обрешетки применяют доски 25x150x4000 мм (толщина, ширина, длина), то:

• площадь доски будет равна 0,15 x 4 = 0,6 м?;
• количество досок, необходимых для монтажа 100 ? 0,6 = 167 шт.;
• объем (в куб. метрах) одной доски 0,15 x 0,025 x 4 = 0,015 м?;
• объем всех досок 100 x 0,015 = 1,5 м?.

То есть, для устройства обрешетки сплошного типа потребуется 1,5 м? досок. Для разреженной обрешетки нужно выполнить корректировку расчетов. Вносится новая составляющая – шаг между досками (брусьями).

Пример расчета выглядит следующим образом.

К примеру, площадь кровли – все те же 100 м?, длина скатов – 6 м, ширина – 9 м, шаг обрешетки – 300 мм. Тогда:

Какая обрешетка под металлочерепицу лучше?

Как правило, укладывается металлочерепица по деревянной обрешетке шагового (разреженного) или сплошного типа. Конкретный вид выбирается в зависимости от угла наклона ската, толщины кровельного материала и предполагаемых нагрузок на его поверхность (в основном от снега в зимний период).

Виды каркасов под металлочерепицу:

• Сплошной – рекомендован для пологих крыш с углом наклона от 14 до 20°. Однако между досками обрешетки под металлочерепицу нужно предусмотреть расстояние в 10-30 мм, которое будет компенсировать сезонные сжатия/расширения дерева.

  Рисунок 5. Сплошная конструкция

• Разреженный – доски обрешетки под металлочерепицу укладываются с определенным шагом (обычно равным длине волны). Является наиболее распространенным видом, поскольку подходит для крыш практически любых форм с углом наклона ската более 20°.

  Рисунок 6. Шаговая (разреженная) конструкция

Однако в местах внутренних и внешних изломов ската (ендова, конек), примыканий к стенам, вентиляционным и другим трубам, крепления лестниц, снегозадержателей, а также по периметру мансардных окон и кровельных люков в обязательном порядке сооружается сплошной каркас.

Рисунок 7. Схема обрешетки под металлочерепицу в месте внутреннего излома (ендова)

Проведение установки элементов решетки

Перед началом работ особое внимание нужно уделить фиксации первого ряда досок, которые располагаются у карниза. Толщина нижней доски должна на 10 миллиметров оказаться больше всех остальных реек, что необходимо для нивелирования перепада опорных точек полотна профиля

Для обеспечения перепада нужно применить наращивание, используется при этом и метод, предполагающий необходимость применения вставок на каждом стропиле. Расстояние между первыми двумя рейками должно оказаться меньше, измерить этот показатель нужно, прикладывая рулетку от края лобовой доски до центральной части второй доски. На это значение будет влиять диаметр водосточной системы.

Перед тем как фиксировать первые две доски, нужно проанализировать правильность шага между ними, используя для этого доску, элементы при этом фиксируются на контробрешетку. На доски должен быть застелен профильный лист и установлен достаточный выступ кровельного материала для нормального стока воды. Устройство обрешётки под металлочерепицу должно производиться по всем правилам, в противном случае не избежать погрешностей.

Расчет количества горизонтальных рядов черепицы

Зная длину ската и определив положение верхнего и нижнего рядов обрешетки, легко рассчитать шаг обрешетки и, соответственно, количество горизонтальных рядов черепицы.

Для наглядности обратимся к расчетной схеме (рис. 5.).

Рисунок 5. Расчетная схема

Обозначения:Lk – длина конструкции (ската);L –длина участка конструкции, равная сумме шагов обрешетки;PUT – расстояние между нижним краем черепицы первого ряда и нижним краем первого бруска обрешетки;LAT – расстояние между наружными краями первых двух брусков обрешетки;LA – шаг шаговой обрешетки;LAF – расстояние между коньком и обрешеткой.

Расчет шага обрешетки, обозначенного на схеме как LA, производится в 3 этапа.

1-й этап: расчет общей длины ската, равной сумме шагов обрешетки (L).

На этом этапе нужно рассчитать общую длину ската от наружного края второго снизу ряда обрешетки до наружного края верхнего ряда.

Для всех моделей черепицы, кроме керамической черепицы «Опал» и «Изумруд»: L= Lk – LAT– LAF«Опал»:L = Lk – LAT – LAF – 120«Изумруд»:L = Lk – LAT – LAF – 180

2-й этап: определение расчетного количества шагов обрешетки (Nрасчетное)

Для этого нужно разделить найденную длину L на табличное значение среднего шага обрешетки (табл. 4 и 5).

Монтаж металлочерепицы

Начинать крепление листов металлочерепицы к обрешетке необходимо снизу. К нижней планке при помощи саморезов и шуруповерта в каждой волне выполняют крепление. Последующие ряды закрепляют через волну ближе к излому.

Для сложных участков конструкции кровли применяются специальные планки (карнизные и примыкания), которые крепятся на обрешетку и соединяют ряды черепицы, как показано на рисунке 4.

Выполнение сложных соединений планками

Сверху по краю кровельных листов крепится специальная планка конька.

Установка конька

Царапины на полимерном покрытии, которые образовались при монтаже, закрашивают краской.

Профессиональная рекомендация

На практике иногда бывают ситуации, когда по тем или иными причинам верхние плоскости обрешетки не лежат по одной линии. Для металлочерепицы это недопустимые отклонения, их в обязательном порядке следует устранять, ускорить процесс можно при помощи простейшего измерительного приспособления. Как его изготовить?

Шаг 1. Из доски вырежьте клин длиной 30–40 см, сделайте его в виде равностороннего треугольника с острым углом у вершины.

Шаг 2. Найдите кусок рубероида, именно его рекомендуется подкладывать под обрешетку во время выравнивания. Он не только не ухудшает своих первоначальных свойств весь период эксплуатации, но и прерывает возможные пути поступления в древесину влаги. Разрежьте рубероид на прямоугольные кусочки со сторонами примерно 2x4 см.

Кусочки рубероида

Шаг 3. Положите клин на ровную площадку, а с двух сторон по одному куску рубероида. Медленно передвигайте ровную рейку с основания клина к вершине. Необходимо определить место, в котором движение прекратится – не позволят куски рубероида. Отметьте на клине расстояние от вершины к фиксированному положению.

Шаг 4. Добавьте с каждой стороны еще по куску рубероида и повторите вышеописанные действия, сделайте вторую метку.

Таким методом поочередно определите общую толщину 5–6 кусочков рубероида, каждый раз делайте метки. Для удобства пользования перенесите их и на обратную сторону клина. Приспособление готово, работать с ним очень просто. Вначале надо определить, какие именно доски обрешетки требуют корректировки. Делается это при помощи длинного уровня, правила или любой ровной рейки. Затем в зазор вставляется клин, метки на нем указывают, на сколько кусочков рубероида надо поднимать конкретную доску.

Клин вставляется в зазор между правилом и обрешеткой

В заключение еще раз напоминаем, что от правильности обустройства обрешетки зависит надежность, длительность, эффективность и безопасность эксплуатации всей крыши, внимательно соблюдайте существующие строительные технологии и правила. Не стоит экспериментировать, ошибки очень дорого обходятся.

Как сделать обрешетку под металлочерепицу «Монтеррей»: пошаговая инструкция

Металлочерепица «Монтеррей» — популярный материал для устройства кровельных покрытий. Листы имеют классический профиль с набегающей волной небольшой высоты. Продольный шаг ступенек 35 см, поэтому доски обрешетки устанавливаются с таким же расстоянием по отношению друг к другу.

Монтаж производится снизу вверх. Перед началом работ проводятся контрольные измерения скатов для определения их плоскостности и перпендикулярности к линиям конька и карниза. Доски предварительно должны быть антисептированы и высушены. Если приобретаются уже обработанные пиломатериалы, они имеют зеленоватый или розоватый оттенок.

Монтаж гидроизоляции

Между стропилами укладывается гидроизоляционный материал, чтобы струя воздуха свободно проходила от карниза до конька. Устраивается небольшое провисание для отвода стекающего конденсата.

Нужно следить, чтобы на пути движения воздуха не было препятствий, а влага не накапливалась на деревянных конструкциях, например, на косых стропилах на скатах кровли или обрешетке вокруг дымохода. Гидроизоляционный ковер заводится сверху на нижнюю доску, а затем на карнизную планку, поэтому этот край закрепляется после монтажа обрешетки.

Гидроизоляция при укладке ее поверх утеплителя должна быть паропроницаемой. Это способствует свободному испарению влаги из материала и сохранению теплоизоляционных свойств.

На кровлях навесов, беседок или неотапливаемых зданий гидроизоляция не укладывается. Поскольку нет перепада температур или материал свободно сообщается с атмосферой, конденсат либо не образуется, либо сразу же испаряется. Соответственно, не нужна и контробрешетка.

Установка контрбруса

Для устройства контробрешетки рекомендуется использовать сухой строганый брусок, который при колебаниях влажности хорошо сохраняет свою геометрию. Полосы гидроизоляции фиксируются к стропилам степлером, а сверху прижимаются контробрешеткой. Гвозди прибиваются с шагом 30-35 см.

При установке контробрешётки под металлочерепицу между брусками по длине нужно оставлять зазор. Это позволяет создать открытую систему воздушных каналов под металлочерепицей и обеспечить дополнительную вентиляцию подкровельного пространства.

На поверхность контрбруса наносится разметка для обрешетки с помощью красящего шнура. Если доски откалиброваны и имеют одинаковую ширину, можно использовать вместо разметки шаблоны. Они изготавливаются из отрезков брусков согласно расчетного шагу и перед закреплением подкладываются под оба конца обрешетины. В качестве крепежа контрбруса применяются оцинкованные гвозди или саморезы.

Укладка обрешетки

Первая доска выравнивается по карнизу. Рядом крепится вторая, если предусматриваются длинные крюки под водосточные желоба.

От первой доски нужно отступить 30 см, это будет ось для 3 направляющей. Остальные устанавливаются с шагом 35 см, который отмеряется или между центрами или краями обрешетин.

Стык досок по длине должен приходиться на контрбрус. Каждый из концов прибивается двумя гвоздями. Не допускается, чтобы торцы висели в воздухе. При укладке нужно контролировать плоскостность обрешетки, при необходимости корректировать ее положение с помощью подкладок.

Вдоль линии конька укладывается дополнительная доска. Она создает жесткое основание не только для крепления металлочерепицы, но и профильной детали.

Обрешетка для ендовы

В местах сопряжения скатов, где образуется внутренний угол, нагрузки более интенсивные. В этой области скапливается снег, туда стекают осадки с большой части кровли. Для обустройства углублений используются двойные желоба — один укладывается снизу и крепится к обрешетке, второй размещается сверху и прикручивается к металлочерепице. Стык тщательно герметизируется в области возможных протечек.

Вокруг углубления устраивается учащенная или сплошная обрешетка. Доски могут укладываться либо поперек скатов, либо вдоль стропила. Между ними необходимо соблюдать деформационный зазор 20-30 мм. Усиленная площадка должна иметь ширину не менее 300 мм по обе стороны от оси ендовы. Нижний доборный профиль крепится к обрешетке до монтажа листов металлочерепицы, верхний — по окончании.

Устройство системы под металлочерепицу

Перед тем как решить, какую обрешетку под металлочерепицу уложить, вы должны узнать, каково устройство системы. Так, перед укладкой обрешетки нужно убедиться, правильно ли выполнен кровельный порог. Вы должны быть уверены, имеется ли вентиляционный зазор, который устраивается между доской и гидроизоляцией. На доску как раз и устанавливается металлочерепица.

После укладки гидроизоляционной мембраны вдоль стропил укладывается брусок квадратного сечения со стороной 50 мм. Это контррейка или контробрешетка. С помощью нее будет обеспечена циркуляция воздуха под укрывным материалом. Если вам интересно знать, какой шаг обрешетки под металлочерепицу выбрать, вы должны знать, что он может быть равен ширине пролета стропильной системы. Как правило, это значение составляет предел от 700 до 800 мм.

Типы обрешетки

В зависимости от конструкции и узла крыши обрешетка под металлочерепицу монтируется несколькими способами. Шаговая (разряженная) обрешетка применяется на конструкциях с уклоном более 20°. В данном случае шаг доски равен длине волны кровельного материала.

На более пологих конструкциях с углом наклона 15 — 20° рекомендуется использовать сплошную обрешетку из досок (с минимально допустимым зазором 0,5 — 1 см компенсирующим сезонные расширения (сжатия) древесины) или листовых пиломатериалов. Также, данный тип монтажа обязателен вокруг мансардных окон и кровельных люков; на внешних и внутренних изломах скатов крыши (конек, ендова); у примыканий к стенам и трубам; в местах крепления снегозадержателей, кровельных ограждений, лестниц.

Обрешетка сплошная и разреженная

Как правило, при устройстве крыши применяются оба типа обрешетки

И особое внимание уделяется важным участкам со сплошным покрытием. Стоит также отметить, что сплошная обрешетка под металлочерепицу (особенно листовыми материалами) вызывает ряд противоречивых вопросов

Экономично ли это? И как обстоят дела с вентиляцией и конденсатом? Ответы очевидны. Поэтому единственная альтернатива — использование более толстой доски и ее крепление в нужных местах (как пример — ендова) с минимальным шагом.

Монтажные работы

Обрешетка обычно устанавливается с помощью гвоздей, толщина которых в 2 раза больше толщины доски или бруса. Диаметр должен составить примерно 3 мм, так как больший размер может расколоть доску, а ведь ее ширина будет незначительной. После того как вам стало известно, с каким шагом делать обрешетку под металлочерепицу, можно приступать к работам.

Два гвоздя при обустройстве системы устанавливаются к каждой стропильной ноге. Их забивают близко к краям доски. Если крепление будет осуществляться одним гвоздем, листы могут сползти. Иногда используется металлический профиль, из этого же материала в данном случае нужно выполнять систему стропил. Этот материал устойчив к влажности, поэтому имеет преимущество перед древесиной. Основным недостатком этого способа является то, что число соединений саморезами увеличивается, а забивать гвозди быстрее и легче.

Монтаж под металлочерепицу

Монтаж обрешетки под металлочерепицу своими руками осуществляется следующим образом:

1. Брус для стропил выбирают размерами не менее 50*150 мм. Под обрешетки необходимы доски с сечением не менее 25*100 мм. Для контробрешетки необходима доска 25*50 мм.
2. Прибивать начальную доску необходимо строго вдоль карнизного света так, чтобы она за него не выходила. Толщина первой доски должна быть на 10-15 мм больше, чем у остальных. Это необходимо для компенсирования разности уровней точек опоры начального и последующих черепичных модулей.
3. Шаг обрешетки металлочерепицы необходимо брать такой, чтобы расстояние от доски, выходящей на карниз, было на 50 мм меньше, чем между всеми последующими. Шаг между остальными досками обрешетки должен равняться шагу профиля монтируемой металлочерепицы.
4. Проверка правильности расстояния от первой до второй доски обрешетки осуществляется следующим образом: на земле разложить два дощатых обрезка, параллельно друг другу и на определенном расстоянии. Затем на них накладывают элемент черепицы и определяют, достаточен ли выступ черепицы для обеспечения нормального тока воды. При большом выступе может произойти перелив воды через желоб, а при маленьком — задув воды между желобом и лобовой доской. Также существует опасность деформации листов из-за чрезмерной снеговой нагрузки.
5. Разметка осуществляется при помощи рулетки. Начинать следует с первой доски, выходящей на карниз. Затем осуществляется крепеж торцевых и коньковых планок.
6. Ветровая доска должна находиться выше обрешетки на высоту листа металлочерепицы. Высота листа определяется видом черепицы и составляет 35-55 мм.
7. Надежное крепление конька в местах его присоединения обеспечивается путем прибивания дополнительной доски 25*100 мм.
8. Если планируется осуществить организованный водосток с кровли, то перед монтажом покрытия необходимо установить кронштейны для прикрепления желобов. Карнизная планка также устанавливается монтажом металлочерепицы по кровельному свесу.
9. Определить места крепления кронштейнов. Установить их с шагом 500-600 мм относительно другу и другу. Крепеж кронштейнов осуществляется на нижнюю доску обрешетки.
10. Монтаж крайних кронштейнов предполагают уклон желоба 5 мм на 1 м длины. Для ровного монтажа оставшихся кронштейнов натягивают шнур.
11. Желоб вставляется и крепится на кронштейнах. Крепеж карнизной планки к обрешетке осуществляется так, чтобы край желоба перекрывался нижним краем планки. Тогда будет осуществляться сток конденсата в желоб с планки. Нахлест карнизных планок относительно длины, должен составлять не менее 100 мм.

Материал для обрешетки

Наиболее распространенный материал для обрешетки — обрезная доска из сосны (допускается ель, пихта и лиственные породы). При сплошной обрешетке могут использоваться листы ОСП, фанеры или обыкновенная доска, закрепленная с шагом 10 — 15 мм.

При выборе пиломатериалов не стоит пренебрегать их качеством. Доска должна иметь минимум дефектов () и быть хорошо просушенной (остаточная влажность не должна превышать 22%). Последствия при использовании сырых досок  — кручение и иные деформации. Трудно предугадать, как это скажется на конечном результате. Поэтому, единственное верное решение — тщательный выбор у надежного изготовителя.

Рекомендуется приобретать пиломатериалы, обработанные специальными составами. При желании, такую обработку можно произвести самостоятельно. Используя антисептические составы, вы защитите древесину от биологического разложения, грибка и поражения насекомыми.

На что еще следует обратить внимание при выборе доски для обрешетки? На толщину. Приобретая одну партию у поставщика, вы вряд ли столкнетесь с разбежкой данного параметра

В противном случае тщательно отбирайте доски и следите чтобы их толщина минимально варьировала в пределах нужного размера. Разница в толщине приведет к перепадам и снизит качество кровельных работ.

Оптимальный размер доски (бруса) в зависимости от конструкции кровли:

Шаг стропил	до 600 мм	600 — 800 мм	более 800 мм
Сечение доски (бруса)	25 x 100 мм	32 x 100 мм	50 x 50 мм

Помимо дерева, в качестве обрешетки может использоваться стальной шляпный профиль. В этом случае и всю стропильную систему целесообразно выполнить из профиля.

Металлическая кровельная обрешетка монтируется саморезами за оба фланца (края) к стропилам или контробрешетке. Под металлочерепицу с шагом волны 350 мм профили укладываются с шагом 350 мм. С таким же шагом можно укладывать обрешетку для покрытия с волной 175 мм . При использоваться металлочерепицы с маленькой волной 145 мм рекомендуемый шаг профиля  — 145 мм или 290 мм.

Металлическая обрешетка

Металлическая обрешетка менее распространена, но имеет ряд преимуществ:

• В сравнении с доской, при использовании металлической обрешетки за счет перфорации профиля значительно улучшается естественная вентиляция подкровельного пространства и отвод конденсата.
• Геометрия у металлической обрешетки идеальная.
• Стальной профиль не боится влаги. Он имеет цинковый защитный слой.
• Срок службы может достигать 100 лет.
• При использовании профиля не требуется окраска или специальное обслуживание.
• Данная обрешетка имеет высокую прочность за счет специальной формы сечения и наличия нескольких ребер жесткости.
• В отличие от дерева оцинкованная сталь является негорючим материалом.

Подходящие размеры досок при шаге стропил 60 см

Выбор размера доски для обрешетки зависит от расстояния между стропильными ногами. Однако для стандартного утепления минеральной ватой стойки устанавливают с шагом 60 см, чтобы подготовить пространство для заполнения плитами теплоизоляции. По стропилам прокладывается гидроизоляция и устраивается контробрешетка для создания вентиляционного канала.

При таком варианте применяют следующие размеры досок:

• 6000х100х35 мм;
• 6000х150х35 мм.

Примечание! Длину можно менять в зависимости от варианта поставки, но предпочтение лучше отдавать шестиметровым пиломатериалам, которые надежнее свяжут стропильную систему крыши.

Пошаговая инструкция монтажа обрешетки под металлочерепицу

После выбора кровельного материала (для дома, гаража или бани) и расчета шага разреженной обрешетки под металлочерепицу в соответствии с длиной волны профиля выполняют следующие работы.

Разметка. Положение будущих линий набивки отмечается на крайних стропилах (или на угловых для вальмовых, шатровых и многощипцовых крыш). При этом с помощью натянутого между двумя отметками шнура и уровня проверяется параллельность линии коньку и/или обрезу ската. По натянутому шнуру отмечают места крепления по всем стропилам ската. Шнуры можно ставить на месте, это поможет в дальнейшем не сбиться.
Проверяют наличие выступов или западин на стропилах в местах крепления планок. Выступы стесывают, западины наращивают – в целом поверхность должна быть плоской.
Если планируется гидро- и пароизоляция, мембрану или пленку расстилают поперек стропил (параллельно коньку) полосами, сверху вниз. Первое полотнище должно ложиться на конек, далее устраивается нахлест не менее 10…15 см.
Поверх мембраны/пленки набиваются бруски контробрешетки. Их ширина должна совпадать с шириной стропильного бруса, а высота составлять не менее 20 мм.
Крепится брус/доска обрешетки

Важно – гвозди забиваются так, чтобы они вошли в тело стропила не менее чем на толщину бруса обрешетки.
Возле свеса крыши, ендов, шпилей и выступов, конька, выступающих элементов – дымовых труб, мансардных окон – выполняется обрешетка с более мелким шагом, не более 150 мм между соседними элементами.

Важно: устраивать обрешетку можно только в сухую погоду. Если есть вероятность осадков до завершения всего ската, настил кровельного покрытия выполняется секционно, по мере готовности поддерживающей конструкции.. Если шаг обрешетки выбран для металлочерепицы правильно, но при этом брус/доска гнется под весом работника, необходимо заменить пиломатериал на более массивный

При этом следует отдавать предпочтение брусу или доске с большей толщиной, а не шириной, учитывая особенности работы древесины на изгиб

Если шаг обрешетки выбран для металлочерепицы правильно, но при этом брус/доска гнется под весом работника, необходимо заменить пиломатериал на более массивный. При этом следует отдавать предпочтение брусу или доске с большей толщиной, а не шириной, учитывая особенности работы древесины на изгиб.

Из чего производят металлочерепицу?

Классическая металлочерепица производится из стальных профилированных методом холодного проката листов. Обычно применяется сталь с повышенным содержанием цинка, реже – сплавы цинка и алюминия.

Рисунок 3. Классическая стальная металлочерепица

Однако сегодня выпускаются не только металлочерепичные листы из стали, но и из цветных металлов:

• Алюминиевая металлочерепица – основной особенностью является устойчивость к коррозии и легкий вес. Но дополнительное защитно-декоративное покрытие тоже имеется – оно продлевает эксплуатационный ресурс кровли. Стоимость такого кровельного материала на порядок выше по сравнению со стальным.
• Медные листы – не нуждаются в дополнительном защитно-декоративном покрытии. Со временем на поверхности образуется налет зеленоватой патины, который является отличной защитой от любых неблагоприятных факторов, а также придает благородный и изысканный внешний вид. Но стоит она очень дорого, поэтому большим спросом не пользуется среди потребителей.

Фото 4. Медная металлочерепица

Устройство обрешетки под металлочерепицу

Укладываемая под металлочерепицу обрешетка разделяются на два типа: сплошная и решетчатая.

На выбор типа обрешетки влияет волна профиля. Если укладывается сплошной каркас под черепицу, доски монтируются почти вплотную, с расстоянием всего 10 мм, чтобы обеспечить необходимое вентилирование.

Второй вид — решетчатый настил. Из досок сбивается решетчатая конструкция. Этот настил сокращает расход материалов, уменьшает вес конструкции.

Виды обрешетки под металлочерепицу

Монтаж обрешетки крыши под металлочерепицу

Для монтажа применяют гвозди 3-3.5 мм, длина которых в два раза превышает толщину обрешеточных досок. Каждая фиксируется парами гвоздей по краям, максимально приближенно к оси стропил.

Нужно помнить, что установка обрешетки под металлочерепицу осуществляется только после гидроизоляции.

Доска для обрешетки под металлочерепицу, применимые для каркаса, разнятся по размерам.

Расчет обрешетки под металлочерепицу

Для того, чтобы произвести калькуляцию материала, который уйдет на обрешетку, нужно уточнить размер ската, произвести расчет шага.

Не забудьте, при монтаже конька металлочерепицы, у карниза монтируется две доски, для обеспечения необходимой прочности кровельного настила.

Усилить потребуется места соединений с печными трубами, слуховым окном, вентиляционными коробами.

От полноты набора инструментария, зависит ход и удобство выполнения работы. Поэтому возьмите на заметку, какие приспособления вам пригодятся для монтажа обрешетки:

• Рулетка
• Уровень
• Молоток
• Ножовка
• Шуруповерт (можно пользоваться дрелью)
• Болгарка
• Карандаш для отметок

Желательно обзавестись красящим шнуром (отбивкой), инструмент для нанесения равных отрезков — «лошадка». Заготовленный заранее шаблон облегчит нанесение разметки.
