Односкатная крыша для бани своими руками: проекты, фото, видео

Высота

Когда речь заходит о высоте крыши бани, то понимать надо, что имеется в виду ее угол наклона. А он – величина не произвольная, а зависит от того, какие ветры дуют в вашей местности и сколько осадков выпадает.

СОВЕТ! Исходите из того, что увеличение угла наклона одновременно увеличивает ветровую нагрузку и препятствует задержке осадков на поверхности крыши.

Минимальный угол наклона, при котором крыша считается скатной, начинается с 2,5 градусов. Меньше – плоские крыши, а до 10 градусов – скатные, но и них будут проблемы с удалением осадков, понадобится ручная уборка. А ведь скопившийся снег – это сотни килограммов, давящих на кровлю!

Максимальный угол наклона будем считать равным 60 градусам. Считается, что максимум снега будет давить на крышу с уклоном 30 градусов, а при уклоне в 45 градусов снег будет сползать вниз сам.

Еще один фактор, связанный с выбором угла наклона – технические характеристики кровельного материала. Можно подбирать материал под оптимальный для вашей местности угол наклона, а можно сделать ставку именно на материал, и искать компромисс с климатической оптимой.

КСТАТИ! Увеличение угла наклона повлечет за собой и увеличение стоимости.

Карты и пояснения к ним, а также упрощенные формулы расчета вы найдете в этой статье. Настоятельно рекомендуем ознакомиться с ними и изучить формулы, которые определят нагрузку и повлияют на расчет массы кровли.

Впрочем, можете воспользоваться простым лайфхаком: вы же не первый строитесь, приглядитесь к постройкам соседей, поговорите с ними о проблемах с кровлей, если таковые были – оптимальный градус наклона определится без лишних хлопот. Да и с материалом тоже будет понятней.

Какой материал и инструмент нужен

Для того чтобы построить двускатную крышу для бани 5х5 м, вам необходимы:

доски (сосновые или еловые) – 50х150 мм (расстояние между стропилами рекомендуется делать 90 см);
необрезная доска для временной фиксации стропил;
обрезная доска — 20х100 мм (длина 3 м);
металлические уголки;
металлические пластинки — толщина 2 мм;
бруски — 50х50 мм;
болты с шайбами и саморезы;
клееная фанера, ОСП или необрезная доска для устройства обрешётки;
рейки — 20х50 мм;
утеплитель, пароизоляционный и гидроизоляционный материал;
металлочерепица или профнастил.

Инструменты:

болгарка;
электрический лобзик;
степлер;
молоток;
рулетка — длина не менее 10 м;
острый нож;
электрический шуруповёрт;
антисептические средства и пропитки.

Односкатная крыша

Односкатная конструкция

При строительстве бани, многие решают сооружать односкатную крышу. В отличие от других типов, односкатную сделать значительно проще. Так, для ее обустройства нет необходимости возводить сложную стропильную систему. А если баня пристраивается к другому строению, то такая кровля будет продолжением существующей

Но несмотря на кажущеюся простоту при ее изготовлении важно учитывать ряд нюансов, например уклон

Угол уклона крыши определяется исходя из нескольких факторов, например, насколько большая снеговая и ветровая нагрузка в вашем районе. Также на определение угла влияет и выбранный кровельный материал. Если в вашем регионе количество снега большое, то угол наклона следует сделать более крутым от 15°. Это позволит снегу быстро сходить с поверхности, а также упростит его очистку. Если же в вашем регионе преобладают сильные ветра, то крышу, наоборот, необходимо сделать более пологой.

Ниже приводится диаграмма, на которой указывается допустимый угол наклона кровли при том или ином кровельном материале:

График уклона кровли

Конструкция крыши

Сама по себе конструкция очень простая. Угол ее наклона создается за счет перепада высоты двух противоположных стен. При этом также можно обустроить и чердачное помещение (по желанию). Если чердака не будет, то крыша одновременно может являться и потолком бани. Изнутри ее необходимо будет утеплить и подшить. Если же будет обустраиваться чердак, то необходимо дополнительно сделать перекрытие между чердаком и помещением.

Кровля имеет опору на стропила, которые укладываются на стены бани. Стропила монтируются с шагом от 0,6 м до 1,2 м. Сверху стропил изготавливается обрешетка, слой гидроизоляции и кровельный материал.

В качестве кровельного покрытия можно использовать профнастил, металлочерепицу, битумную черепицу, ондулин. Крайне редко выбирают шифер, так как этот материал значительно утяжеляет вес готовой односкатной крыши.

Для изготовления подобной кровли, необходимо иметь следующий набор материалов и инструментов:

доска 40x60 мм для изготовления стропил и балок перекрытия;
влагостойкая фанера или доска для изготовления обрешетки;
гидроизоляционный материал;
кровельное покрытие;
доска для подшивки потолка;
пленка для пароизоляции с металлизированным покрытием;
утеплитель – базальтовая, стеклянная или минеральная вата;
электролобзик;
степлер;
молоток;
рулетка;
нож;
шуруповерт;
антисептик для покрытия дерева.

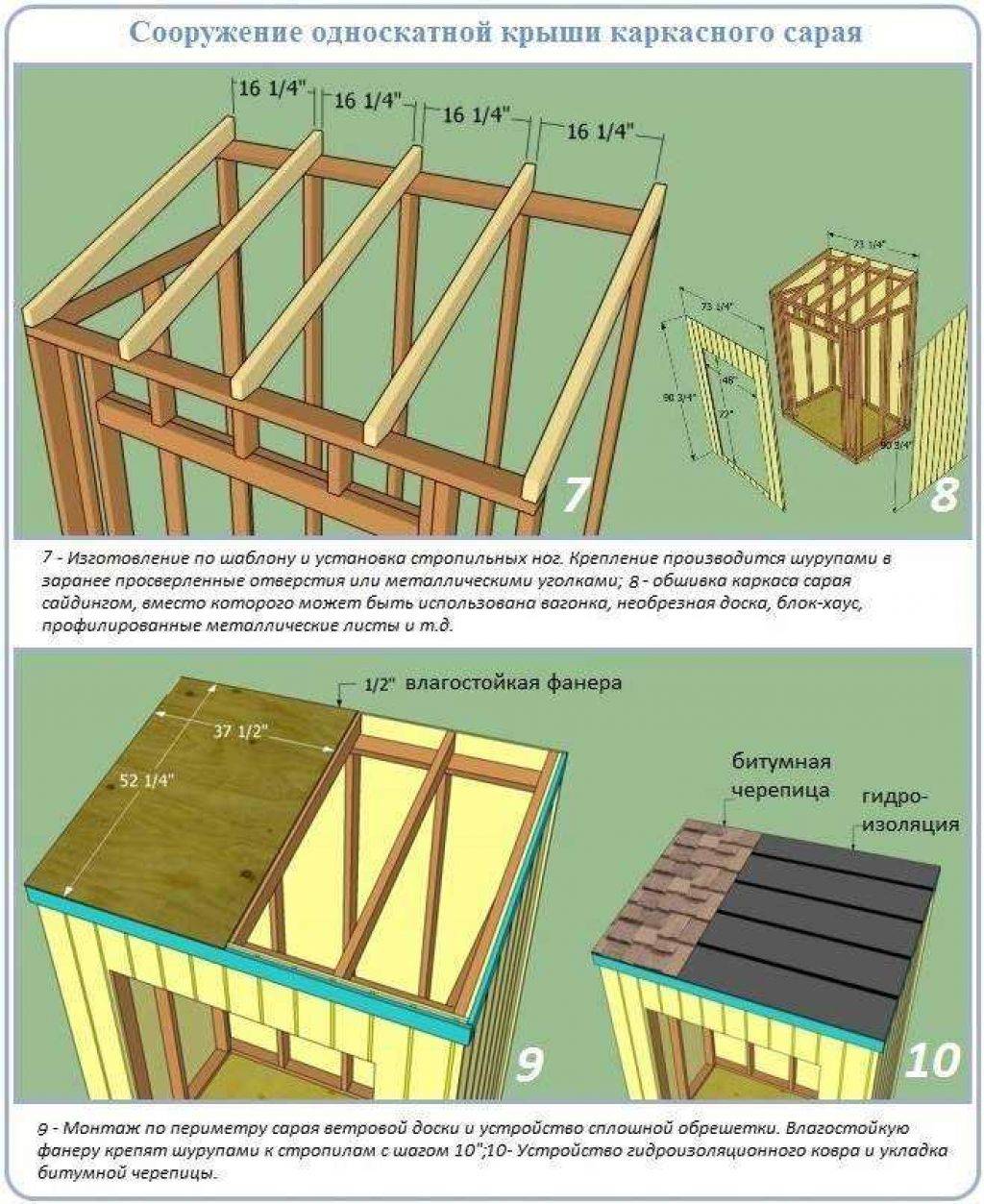

Пошаговая инструкция

Формирование односкатной крыши начинается при возведении стен, т.е. одну выполняете более высокой. Если баня прямоугольная, то обычно это одна из длинных стен. Дальше процесс строительства выглядит следующим образом (на примере постройки из бруса):

Если планируется выполнить чердак, то на уровне низкой стены необходимо сделать пазы по всему периметру для балок потолочного перекрытия. Расстояние может соответствовать расстоянию между стропилами. Паз тщательно обрабатывается антисептиком для дерева.
Далее согласно размеру, выпиливаете балки перекрытия из толстой обрезной доски.
Концы балок будут укладываться в изготовленные пазы. Для этого их необходимо пропитать полимерной гидроизоляционной мастикой и обернуть в рубероид.
Крепление выполняется при помощи металлических скоб или шпилек к стене.
На верхний брус укладываются стропила (мауэрлат). Чтобы их стянуть можно использовать металлические пластины или шпильки. Если длина ската между балками перекрытия и стропилами превышает 4 м, то дополнительно установите подкосы или опоры.

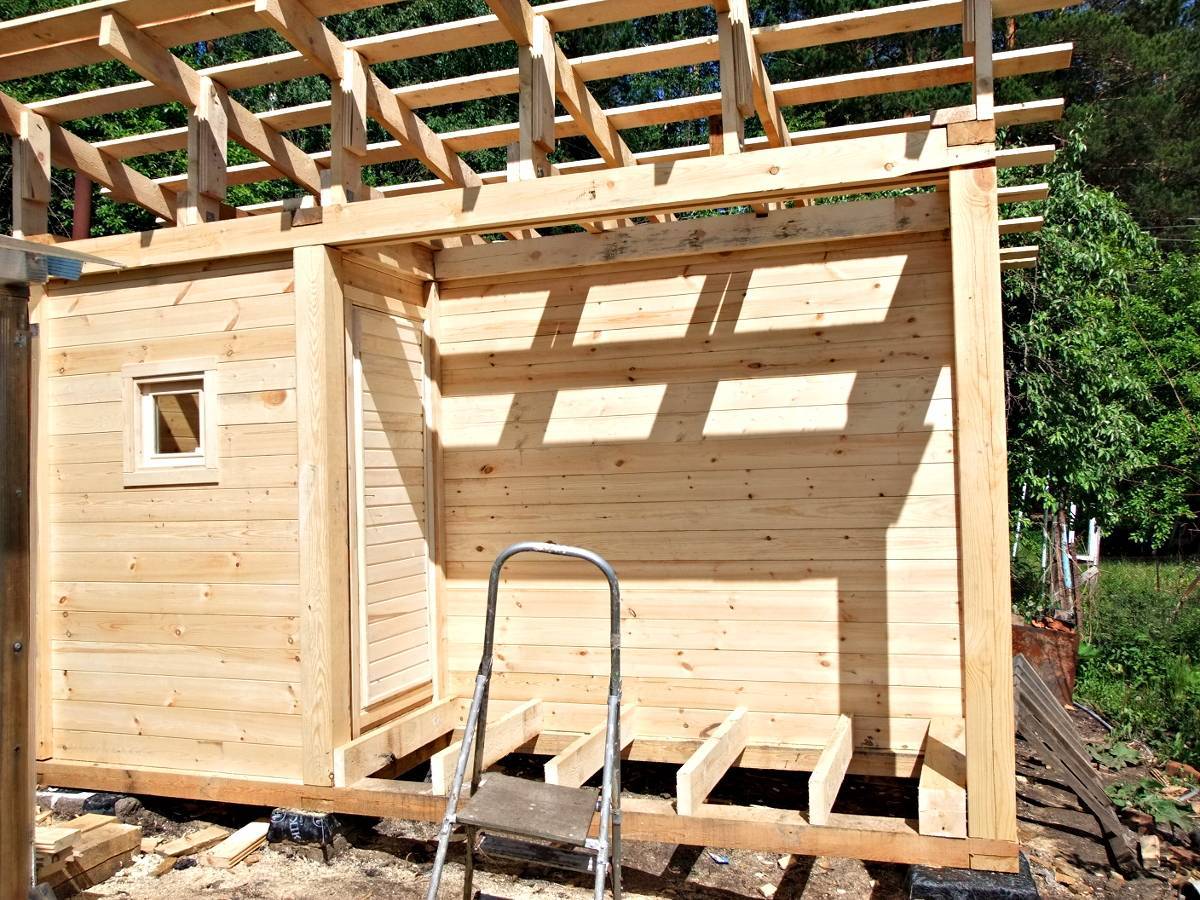

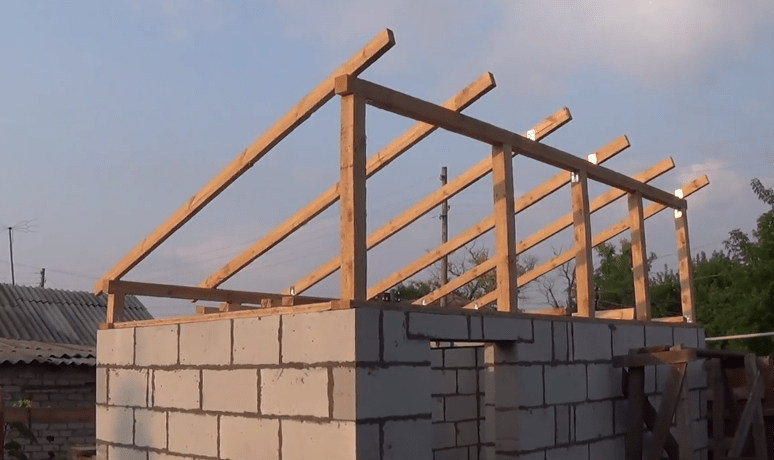

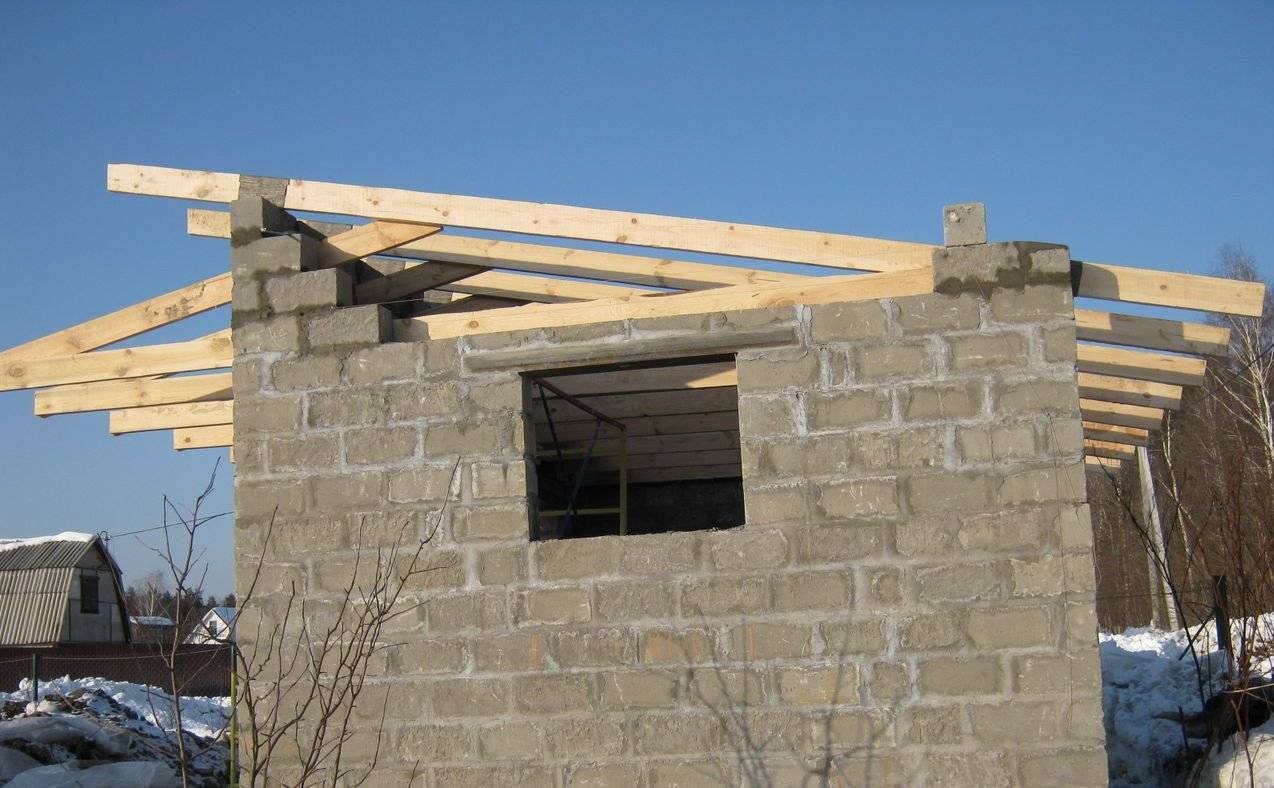

Установка стропил

Фронтон крыши можно зашить досками.
Если обустраивается чердак, то обязательно во фронтоне делается вентиляционное окно. В противном случае под кровлей будет накапливаться пар, что приведет к появлению конденсата.
Поперек стропил сверху укладываете гидропароизоляционную пленку. Она должна немного провисать. Сверху нее к стропилам закрепляете бруски, а после, фанеру, для сплошной обрешетки или доски с шагом 0,5 м. Сплошная обрешетка необходима для укладки мягкой кровли, а разреженная – под ондулин, металлочерепицу и т.п.
После этого выполняется монтаж выбранного вами кровельного материала. Если это будет металлочерепица или профнастил, то их следует укладывать внахлест на одну волну. Для крепления используются специальные саморезы с уплотнительной резинкой.
После монтажа кровельного материала необходимо закрепить ветровую, карнизную планку и конек.

Завершающим этапом будет утепление. О тонкостях выполнения этой работы, будет говориться в этой статье.

Технология возведения односкатной кровли для бани

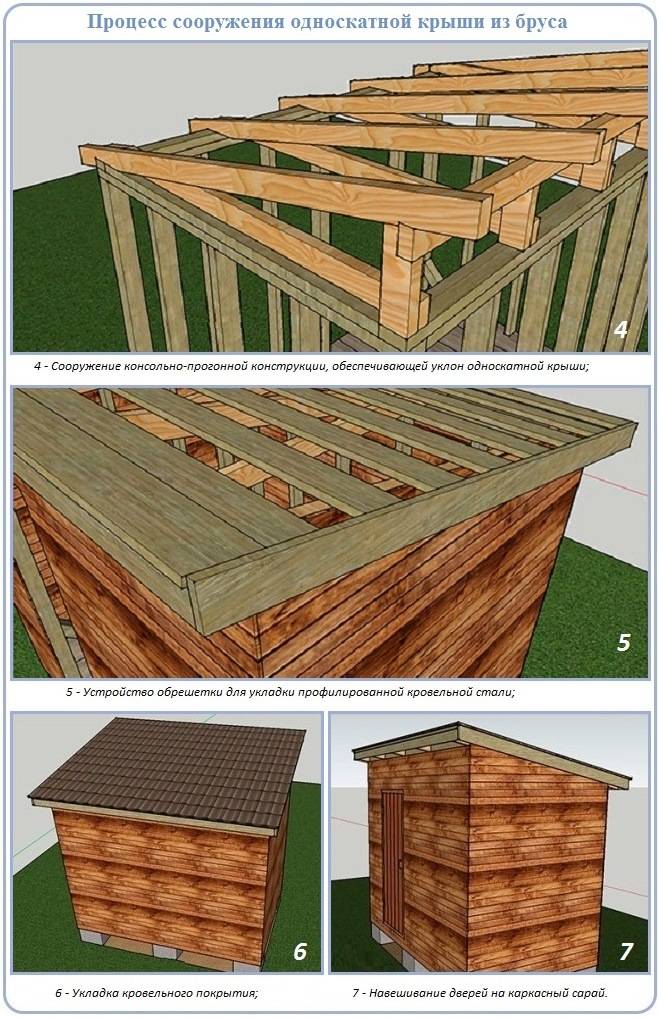

Выполняем пошагово монтаж крыши для бани:

При строительстве бани одну из ее стен делают немного выше противоположной. Если баня прямоугольной конструкции, то для этого выбирается длинная стена, чтобы сэкономить на стройматериале для ската.

Если на крыше предусматривается оборудование чердачного помещения, то на уровне низкой стены выполняются специальные пазы, обрабатываемые антисептическим составом, под потолочные балки на расстоянии стропил. Аналогичные пазы для стропил выполняются и на верхнем брусе, расположенном на высокой стене бани.

Согласно чертежу односкатной крыши для проектируемой бани, из обрезной доски необходимой толщины изготавливаются стропила, балки, перекрытия. Окончания элементов конструкции пропитывают гидроизоляционной мастикой на полимерной основе, оборачивают рубероидом. Далее осуществляется их укладка в предварительно подготовленные пазы. Крепление их к стенам бани производится металлическими скобами, специальными шпильками. Монтаж стропил выполняется на мауэрлат (верхний брус), с которым они стягиваются при помощи металлических пластин, шпилек.

Если длина ската составляет больше четырех метров, то между стропилами и балками перекрытия монтируются дополнительные подкосы, опорные элементы.

Фронтоны зашиваются основным строительным материалом, который использовался для возведения бани, или досками. Если на бане предусмотрен чердак, один фронтон обязательно обустраивается вентиляционным окном.

Сверху — поперек стропил — обустраивается слой гидроизоляции, который прикрепляется к стропилам строительным степлером. На гидроизоляционную пленку укладывается брус, который также крепится к стропилам, а на него фанерная обрешетка. Для мягкой кровли используется сплошная обрешетка, для металлочерепицы — разреженная.

Крепление мягкой кровли производится при помощи термофена на предварительно обустроенный подкладочный слой. Металлочерепица крепится специальными саморезами к обрешетке. При монтаже конька, ветровых, карнизных планок обязательно предусматривается зазор для вентиляции.

Если баня построена из дерева, а дымовая труба при этом выходит через кровлю, особенное внимание нужно уделить обустройству ее прохода через перекрытия и кровельный материал согласно нормам обеспечения пожарной безопасности. Если труба будет выходить со стороны крыши, то обустраиваются специальные выходы и выполняется ее гидроизоляция. При строительстве бани обязательно осуществляется утепление крыши, иначе ее нужно будет намного дольше прогревать в процессе эксплуатации

Если на бане не предусмотрено чердачное помещение, то выполняется непосредственно утепление ската. Утеплительный материал подшивается изнутри между стропилами, при этом не должно быть зазоров (для этого используется два слоя утепления). Наиболее оптимальный вариант толщины материала — не менее 10 см. Для фиксации утеплителя используются деревянные рейки, а поверх него укладывается металлизированная пленка пароизоляции блестящей поверхностью в сторону парилки (крепится к стропилам монтажным степлером)

При строительстве бани обязательно осуществляется утепление крыши, иначе ее нужно будет намного дольше прогревать в процессе эксплуатации. Если на бане не предусмотрено чердачное помещение, то выполняется непосредственно утепление ската. Утеплительный материал подшивается изнутри между стропилами, при этом не должно быть зазоров (для этого используется два слоя утепления). Наиболее оптимальный вариант толщины материала — не менее 10 см. Для фиксации утеплителя используются деревянные рейки, а поверх него укладывается металлизированная пленка пароизоляции блестящей поверхностью в сторону парилки (крепится к стропилам монтажным степлером).

При обустройстве чердачного помещения производится утепление потолочного основания бани. В данном случае на балках перекрытия монтируется черновой пол, который снизу обшивается пленкой гидроизоляции. Между балками укладываются утеплительные плиты аналогично технологии обустройства теплоизоляции кровельных скатов. Со стороны парилки выполняется слой пароизоляции, внутренняя обшивка.

Важно! Если решено сделать односкатную крышу бани, то обязательно выполняется водосточная система, пространство под свесом подбивается вагонкой, при этом все швы герметизируются, торцевые края кровли проклеиваются рубероидом (мастикой), чтобы не допустить попадания под крышу воды.

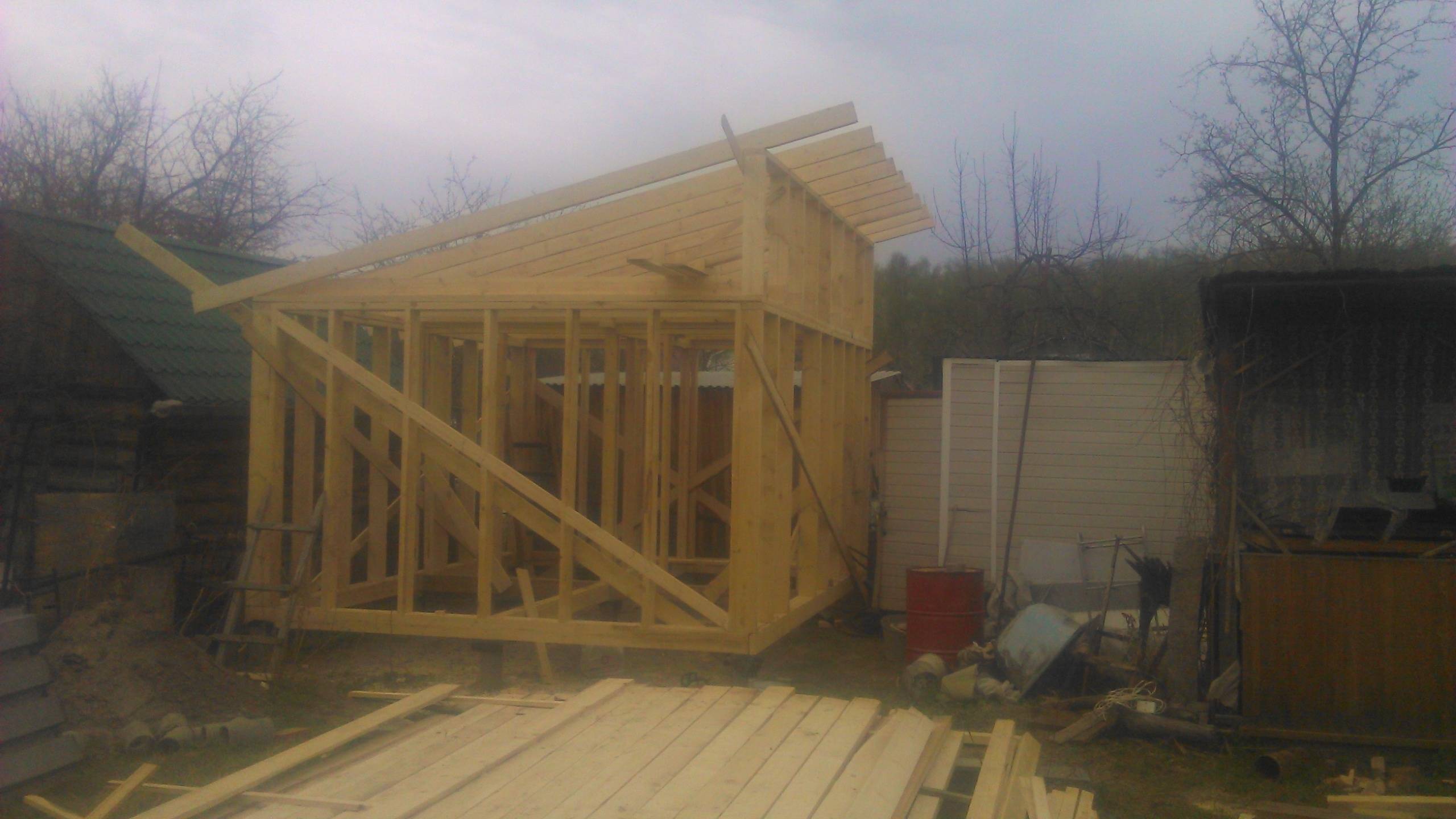

Монтаж каркаса крыши бани

Если необходимо чердачное перекрытие, для него готовят балки. Их размеры и сечение зависят от ширины бани и от типа (в основном, веса) выбранного кровельного материала: чем шире размер бани и тяжелее кровельный материал, тем большего сечения балки нужно использовать. Шаг, с которым располагают балки чердачного перекрытия обычно составляет 0,6-1,0 метра. Но из опыта строителей бань, следует, что оптимальное расстояние равно ширине утеплителя: нет отходов и не нужно терять время на подгонку и уплотнение.

После завершения монтажа чердачного перекрытия приступают к изготовлению стропильной системы. Стропила располагают друг от друга на расстоянии от 0,6 м до 1.2 м. Выбор этого значения зависит от типа (веса) кровельного материала и количества осадков, выпадающих в вашем регионе. Чем больше осадков и тяжелее кровельный материал, тем меньше шаг. Если вы решили накрыть баню шифером или керамической черепицей, то выбираем наименьшее расстояние между стропилами, так как асбестно-цементный и глиняная плитка лист довольно тяжелый материал.

Устройство односкатной крыши для бани

В некоторых случаях балки чердачного перекрытия и балки стропильной системы располагают в одном и том же месте, скрепляя между собой специальными П-образными скобами (если готовых скоб нет, их можно изготовить из прутов арматуры, толщиной не менее 8 мм). Иногда в качестве крепежного элемента используют арматурные штыри или деревянные шипы-нигеля, которые вбиваются в просверленные отверстия.

Конструкции односкатных крыш могут отличаться. В других вариантах используют следующий способ расположения элементов кровли (см. рисунки ниже).

Односкатные крыши для бани

Если баня сложена из бруса или бревен, верхний венец может служить опорой для балок. Для сооружений из камня поверх верхнего слоя кирпича/камня укладывают брус или бревно-мауэрлат, которое служит для связи стропильной конструкции и коробки здания. Перед укладкой мауэрлата стены покрываются слоем гидроизоляции.

В верхнем венце или мауэрлате для закрепления балок вырезают специальные сквозные отверстия, в которые потом вставляют концы балок. Глубина отверстия – примерно половина высоты бревна/бруса. В том месте, где балки соприкасаются с венцом/мауэрлатом, их обматывают рубероидом (торцы балок заматывать нельзя, так как это способствует гниению). Для разгрузки стропил, придания конструкции большей жесткости и для подстраховки, кроме собственно стропил, используют дополнительные элементы: распорки, перемычки, стяжки.

Как закрепить брусья стропильной системы

После завершения монтажа каркаса кровли необходимо смонтировать обрешетку для закрепления кровельного материала. Шаг обрешетки зависит от вида кровельного материала:

Для рулонной кровли, мягкой битумной или керамической черепицы необходима сплошная обрешетка, которая чаще всего выполняется из листовых материалов (ОСП, влагостойкой фанеры, и др.).
Под листовые кровельные материалы выполняют разреженную обрешетку. Ее шаг зависит от размеров листов. Обычно для такой обрешетки используют необрезную доску толщиной 25-40 мм, и только для волнового шифера берут брус 50*120 мм (шаг 0,8-1,0 метра).
При использовании тяжелых кровельных материалов или большом количестве осадков некоторые элементы обрешетки можно заменять на металлические профили, выдерживая определенный шаг.

Основные принципы компоновки бани такого типа

Односкатная крыша для бани гарантированно задает тон всей конструкции в целом

В каких же случаях стоит обращать свое внимание именно на такую модель банного сооружения:

Будущая баня имеет небольшие геометрические размеры. В свое время мы рассказывали о совсем простеньких и миниатюрных конструкциях, типа бани 3x2 м. Вполне очевидно, что возведение полноценной двускатной крыши на порядок поднимет бюджет запланированной стройки. А такие компактные сооружения заточены под режим максимальной экономии.
Регион, в котором запланировано строительство обладает целым рядом характерных климатических особенностей: мягкими зимами с небольшим количеством снеговых осадков, но сильными ветрами на протяжении всего календарного года.
Будущий собственник не планирует использовать чердачное помещение в хозяйственных целях, и уж тем более не будет обустраивать там мансардное помещение.
Особенности участка, на котором будет производиться строительство, не позволяет возвести на нем сооружение с высокой полноценной крышей. Возможно, что и отведение атмосферных осадков рационально только в одном направлении. Сомневающихся в правильности таких действий, при определенных обстоятельствах, можно отослать к требованиям СНиП и этой статье.
В конце концов, собственник участка планирует осуществлять строительство самостоятельно, без привлечения сторонних специалистов. А стоит признаться честно, односкатная баня — самый оптимальный вариант для людей без особого опыта строительных работ.

О прямой зависимости угла наклона ската и типа применяемого материала стоит сказать отдельно, и информацию, для наглядности, мы отразим в виде таблицы:

Тип применяемого кровельного материала	Рациональный угол наклона ската крыши, в градусах
Рулонные материалы, в том числе рубероиды на основе модифицированного битума	2,5 — 21
Битумные кровли, в т.ч. наливного типа	3 — 12
Профилированные, фальцованные металлические листы: с обустройством подложки без таковой	3 — 30 и более 6 — 30 и более
Минеральные листы на основе цементного вяжущего и армирования волокном	5 — 30 и более
Металлочерепица	12 — 30 и более
Битумная черепица	15 — 30 и более
Керамическая черепица обычного профиля	22 — 30 и более
Керамическая черепица высокого профиля	25 и более

Из приведенной выше таблицы можно сделать выводы, что крыши указанного типа могут быть: плоские, с крутизной ската, не превышающего 3 градусов, малоуклонные — с уровнем крутизны до 30 градусов и крутоуклонные — у которых этот показатель более 30 градусов.

Очевидно, что чем выше в вашем регионе показатель снеговой нагрузки, то тем больший уклон должен быть задан скату. Однако необходимо помнить, что чем круче и выше крыша, то ее конструкции должны быть заданы более массивные усиливающие элементы, для противостояния ветровой нагрузке в горизонтальной проекции.

Типы нагрузок, действующих на кровлю бани

Принято выделять постоянные или статические нагрузки, оказываемые собственным весом покрытия. Также существуют снеговые и ветровые. Их показатели берутся в учет при возведении крыши.

Расчет снеговой нагрузки

Снеговая нагрузка осуществляет воздействие на кровлю, расположенную с уклоном не более 25°. Для покрытия с большим показателем градуса снеговая нагрузка уменьшается, а при показателе уклона 60° становится равной нулю. Для промежуточных значений от 25° до 60° коэффициент изменяется пропорционально от 1,0 до 0.

Обычно применяется формула Sa = S0(60° — a)/(60° — 25°), где Sa является показателем снеговой нагрузки для кровли с уклоном от 0° до 25°.

Расчет ветровых нагрузок

Для расчета ветровой нагрузки, обозначаемой w (находится в зависимости от высоты крыши над землей z), следует опираться на формулу Wр = Wk(z)c. В исчислении W является расчетным показателем давления ветра, k — коэффициентом, который учитывает изменения давления ветра, а с — показателем изменения давления сил, зависящим от расположения ската по отношению к подветренной и наветренной стороне.

Выбор материала для кровли

Древесина, которая используется для строительства стропильного каркаса, должна иметь минимальное число изъянов (в первую очередь это касается сучков и трещин).

Для устройства крыши бани чаще всего выбирают сосновые или еловые доски из-за высокой степень прочности. Такая древесина легка в обработке. Специалисты рекомендуют использовать пиломатериалы I сорта, хорошо обработанные антисептическими и противогрибковыми средствами. Но для небольшой бани подойдёт материал II или III сорта.

Для стропил рекомендуется брать сосновые доски

Можно использовать клееный брус с высокой степенью прочности без признаков деформации. Но такой материал дорогой.

Рекомендуемая влажность бруса:

20% (если изнутри потолок бани полностью зашит отделочными материалами);
23% (если некоторые элементы крыши будут находиться на улице, например, навес над верандой или террасой).

Существует большое количество материалов для покрытия кровли:

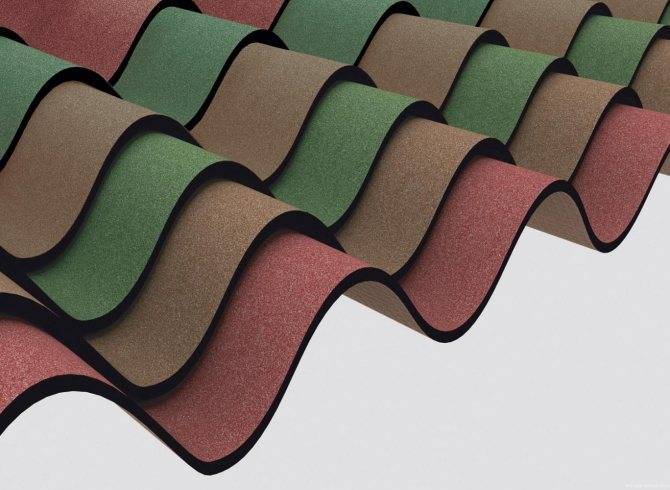

ондулин;
металлочерепица;
мягкая черепица;
рубероид;
шифер;
еврошифер;
металлопрофиль.

Профнастил изготавливается из оцинкованной стали со специальным покрытием. Главное его отличие от металлочерепицы — это толщина металла. Например, профлисты, толщиной более 1 мм не предназначены для устройства крыши.

Для кровли используется тонкий профнастил

Преимущества этого материала:

высокие эксплуатационные качества;
простота монтажа (листы легко подобрать по точному размеру ската кровли);
небольшой вес;
доступная цена.

Есть и недостатки, например, низкие звукоизоляционные характеристики, менее привлекательный внешний вид по сравнению с металлочерепицей, небольшой срок службы (около 5 лет).

Преимущества металлочерепицы:

высокая степень устойчивости к коррозии;
прекрасное звукопоглощение, которое обеспечивает многослойность материала;
длительный срок службы (около 50 лет);
прекрасный внешний вид.

Несмотря на положительные качества, она не подходит для устройства односкатных крыш, так как её укладка производится только под углом не менее 14°. У профнастила нет никаких ограничений.

Металлочерепица идеально подходит для устройства кровли

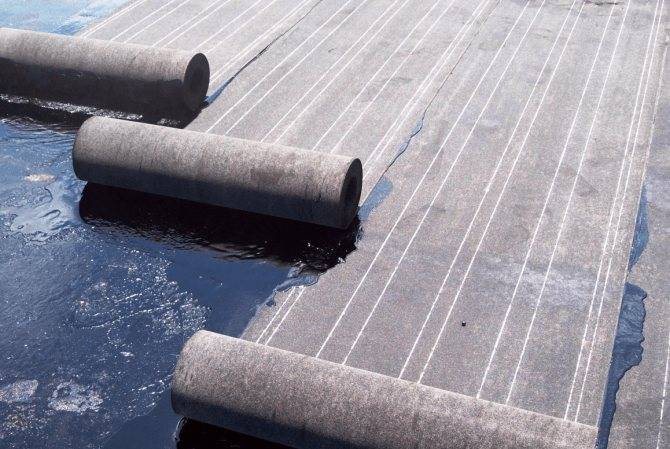

Рубероид является недорогим, но недолговечным материалом. Он прост в укладке, не требует больших трудозатрат. Для бюджетного покрытия крыши бани рубероид можно назвать вполне приемлемым вариантом.

Рубероид подходит для устройства односкатной крыши

Шифер — доступный кровельный материал, который подойдёт для бани. Имеет довольно длительный срок службы (около 40 лет), не нуждается в дополнительном уходе

Монтаж шиферных листов осуществляется быстро, что очень важно на заключительных этапах

Еврошиферимеет привлекательный вид

Недостатком такого материала можно назвать высокую степень водопоглощения, поэтому уже через 2–3 года на нём может появиться мох и различные вредоносные лишайники — покраска поможет избежать этого. Большая ломкость шифера также является существенным минусом. Поэтому лучше заранее просверливать отверстия, в которые будут вбиваться крепёжные элементы.

Обычный шифер также подойдёт для устройства кровли

Виды крыш

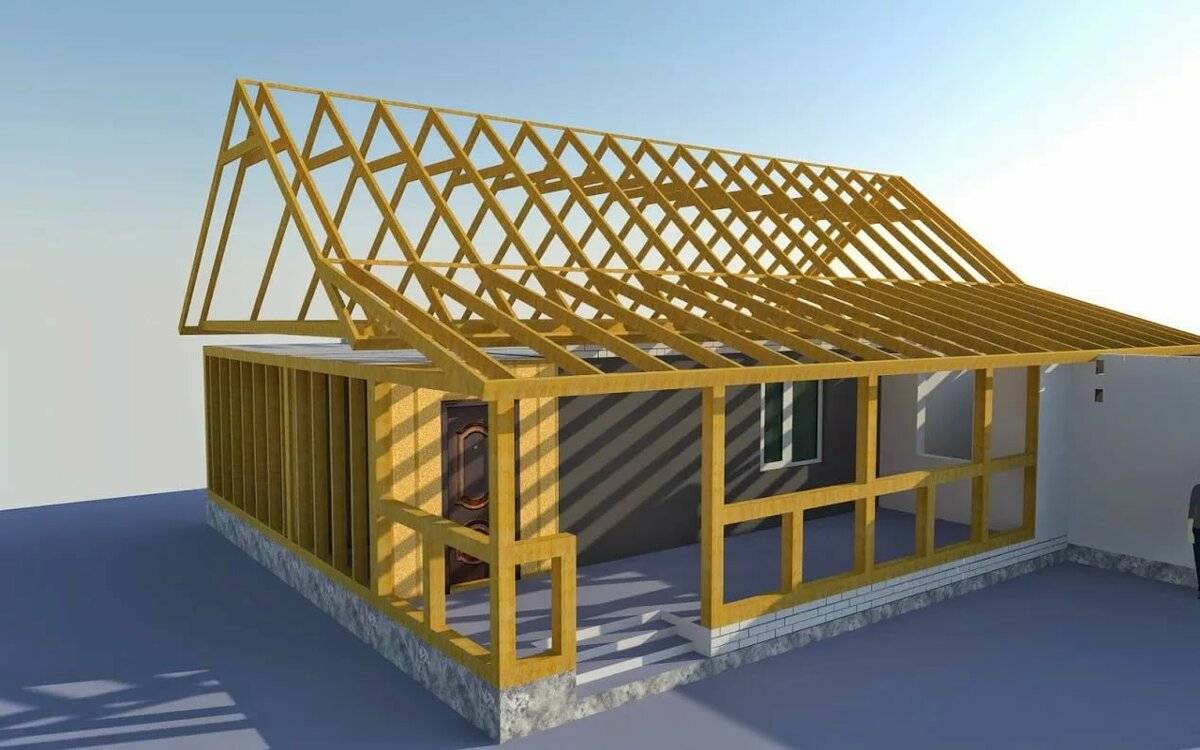

Двускатные крыши используются для установки на баню многими владельцами загородных участков. При этом постройка приобретает довольно эстетичные очертания. Опытные мастера выбирают из двух вариантов устройства двускатной крыши:

Чердачные. Такими конструкциями называются крыши двускатного типа, которые оборудуются хозяйственным помещением между балками перекрытий и скатами. Отличительной чертой таких конструкций является необходимость оборудования потолка. Благодаря этому баня становится более теплой. Чердак представляет собой подходящее место для отдыха. Часто владельцы бань выполняют чердачное помещение таким образом, чтобы оно выходило за пределы сооружения. При этом над входом в баню образуется небольшой навес. Недостатками чердачных крыш является необходимость дополнительно тратиться на утепление и сложность работ.
Бесчердачные крыши. В таких крышах пространство под кровлей отделяют потолком от основных комнат. Конек бесчердачных крыш обычно устанавливается ниже, чем конек чердачных. Это позволяет сделать расход материалов значительно меньше. Такой вариант обычно выбирают, если баню будут использовать больше летом, чем зимой. С такой крышей в сильные морозы протопить баню будет проблематично.

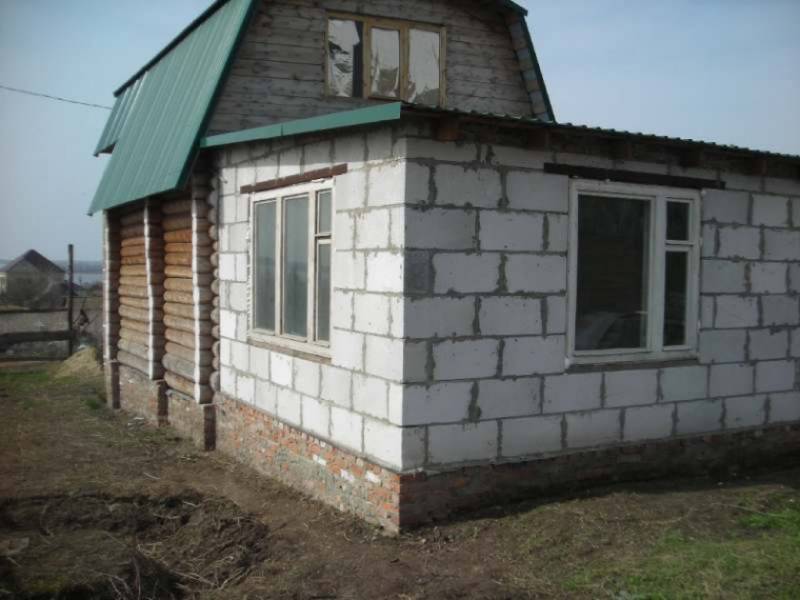

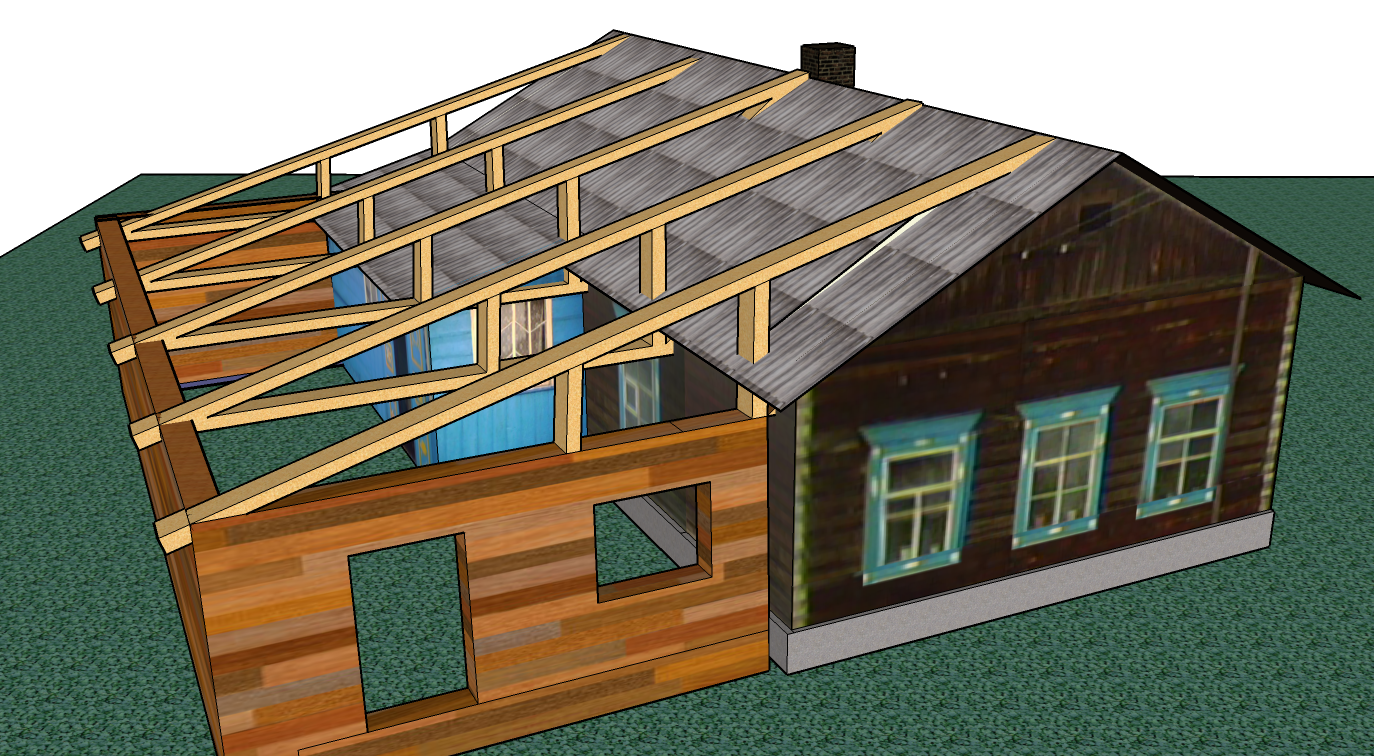

Важно! Если баня будет построена как пристройка к жилому строению, лучше, чтобы крыша была односкатной. Такую конструкцию проще сооружать, и в качестве пристройки она будет практичнее

Важно знать особенности чердачных и бесчердачных конструкций крыш. Это позволит сделать крышу максимально качественной

Конструкция будет исправно служить много лет.

Как выбрать материал для кровли

Древесина, которая будет использоваться для построения «скелета» бани, не должна содержать трещины и сучки.

Совет! Чаще всего выбирают еловые или сосновые доски. Они прочны и легки в обработке.

Лучше отдавать предпочтение пиломатериалам 1-го сорта, которые хорошо обработаны антигрибковыми средствами и антисептиком. Если планируется постройка маленькой бани своими руками, для этих целей подойдет древесина 2-ого или 3-его сортов.

Внимательно нужно отнестись к влажности бруса:

если потолок бани будет изнутри обшит отделочными материалами, то можно выбрать влажность 20%;
если крыша будет выступать за пределы бани, то желательно отдать предпочтение влажности 23%.

В качестве материала для кровли можно выбрать:

еврошифер;
рубероид;
мягкую черепицу;
металлочерепицу;
металлопрофиль;
ондулин;
шифер.

Для постройки двускатной крыши чаще всего выбирают профнастил или металлочерепицу. Эти материалы обладают высокой износостойкостью, привлекательной ценой и долгим сроком эксплуатации.
