Окно своими руками из дерева: Пошагово в картинках в домашних условиях изготовления

Изготавливаем деревянный короб

Когда я решил сделать деревянноеокно своими руками, то задумался какой вид дерева лучше использовать. От себя хочу посоветовать применить сосну – она вполне доступна благодаря своей стоимости. Если вы, как и я решили попробовать сделать деревянную раму для окон самостоятельно, то отдайте предпочтение именно этому материалу. Хорошей альтернативой можно считать дуб, но он дороже, чем сосна и я побоялся его использовать впервые.

Запасайтесь необходимыми инструментами заранее, хотя у многих домашних мастеров все эти предметы находятся в постоянном использовании:

  • Дрель и шуруповерт – механизированный способ закручивания саморезов ускорит процесс сборки
  • Стеклорез
  • Электрорубанок
  • Стамеска и молоток

Перед покупкой всегда следите за состоянием досок. Они не должны иметь трещин или сколов, торчащих сучков или каких-то деформаций. Также они должны быть полностью просушены. Пошаговая технология:

  1. Для своего окна я выбрал доску размером 150х50 мм
  2. Во всех деревянных заготовках сделал паз, напоминающий букву «Г». Глубина паза составляла 15 мм
  3. После этого 4 части я соединил между собой. Для стыков используется столярный клей, а углы должны быть по 90 градусов каждый. После того, как короб склеен, просверлите в нем отверстия для деревянного стержня, длина которого составляет 3 см. Это является дополнительным закреплением и обеспечивает наличие углов в 90 градусов
  4. Короб вставляется в уже подготовленный проем для окна. Тут все просто: вы сверлите дырки, в которые вставляете дюбеля, а затем закрепляете короб с помощью саморезов. Я таких действий не выполнял – моей целью было сделать окно своими руками

Стекло

Даже если все размеры окна из дерева своими руками, рамы и проема для стекла известны наперед, перед порезкой стекло все равно нужно измерять

Это важно знать по факту, поскольку отклонение даже на 1 миллиметр может вызвать продувание окна.
Если же точно отмерить и отрезать стекло, то это обеспечит достаточно высокую плотность его соединения с основанием рамы

Работа стеклорезом по требует сноровки и опыта.

Чтобы разрезать стекло используется стеклорез, технику работы с которым тоже нужно освоить. Если навыков по работе с резкой стекла нет, то лучше попросить об этом специалиста или же приобрести стекло нужного размера в магазине, где его сразу же могут разрезать по указанным меркам.

Если обработка стекла производится самостоятельно, то очень важно придерживаться техники безопасности, инструкция по которой имеет несколько важных пунктов. Во-первых, нужно использовать специальные рукавицы с резиновыми накладками, поскольку даже самые маленькие кусочки стекла могут поранить руки

Во-вторых, желательно защитить лицо с помощью маски, а также очков.

Прежде чем приступить к резке основного листа, сделайте несколько предварительных резов, чтобы определить оптимальную давление на стеклорез.

При порезке стекла нужно на него нажимать с оптимальным усилием. Если недожать, то некачественный разрез приведет к появлению сколов на нем. А в другом случае чрезмерное приложение усилий приведет к тому, что само стекло треснет, что не только повредит стекло, но также чревато травмами и порезами.

Стеклорез при резке проводится вдоль линейки, которая может быть изготовлена практически из любого материала. В качестве линейки можно также использовать обычный брусок.
После порезки стекло укладывается в раме окна, фиксируется штапиками. Предварительно на древесину наносится герметик.

Окно, сделанное из древесины, монтируется короб. Для этого используются саморезы или же оконные петли. После этого происходит установка подоконника.
Самое простое окно, сделанное своими руками, обеспечит дом тепло и уют, а также обойдется недорого.
При необходимости таких окон можно сделать несколько и установить их в короб с внешней и внутренней сторон. Таким образом легко обеспечить дополнительное утепление на зиму.

Своими руками можно создать практически любое приспособление или элемент дома, которые станут поводом для радости. Ведь даже деревянное окно может не только заменить пластиковый стеклопакет, но и стать хорошим тестом на профпригодность начинающего столяра.

Деревянные евроокна своими руками

  1. Введение.
  2. Изготовление бруса.
  3. Защитно-декоративное покрытие.
  4. Фурнитура
  5. Остекление
  6. Система СТАРТ
  7. Вклад участников

Введение

Для каждого владельца квартиры или индивидуального дома рано или поздно встает вопрос о замене старых окон на новые, современные. Не смотря на то, что пластиковые окна в настоящее время пользуются массовым спросом, окна из дерева имеют не меньшую популярность, т.к. сделаны из природного материала и выглядят привлекательнее пластиковых. Однако цена на готовые деревянные евроокна заставляет некоторых домовладельцев, имеющих опыт обработки древесины задуматься об изготовлении таких окон своими руками, т.к. сделанное самим всегда дешевле купленного.

Изготовление бруса

Для того, чтобы изготовить деревянное окно не хуже фабричного, необходимо соблюдать применяемые технологии изготовления деревянного бруса для окон. Дерево имеет свойство изменять геометрическую форму под действием влаги и температуры. Т.к. окно будет являться разделяющей конструкцией между внутренним помещением комнаты и внешней средой (изнутри оно будет подвержено действию теплого, а снаружи холодного воздуха), защитить его от изменения температуры сложно. Можно только сделать раму и створку окна не из цельного бруска древесины, а из склеенного минимум из трех ламелей, направленных волокнами в разные стороны для компенсации возможных искривлений. Для склеивания древесины используются специальные дисперсионные клеи Клейберит, предназначенные для изготовления клееного бруса.

Защитно-декоративное покрытие

Если мы хотим сохранить дерево в первозданном виде на долгие годы любое изделие из дерева, а окно в особенности надо покрывать защитно-декоративным покрытием, т.к. оно будет подвержено негативному действию внешней среды и солнечного света. Для окраски окон лучше всего применять краску и лак на натуральной основе. Наиболее подходящие для окраски окон лаки и краски Zowosan фирмы Zobel . Они изготовлены на водной основе, не закупоривают поры древесины и позволяют дереву дышать.

Фурнитура

Чтобы обеспечить открывание, откидывание окна для проветривания помещения и надежное примыкание створки к раме, на окно надо установить специальную поворотно-откидную фурнитуру и уплотнитель. Для этого в раме и створке окна необходимо сделать фурнитурный паз и посадочные места под запорные элементы и петли, соответствующие системе фурнитуры, а так же пазы под установку уплотнения не менее двух контуров.

Остекление

И наконец для того, чтобы сохранить тепло в доме и защитится от внешнего шума, наряду с качественным брусом, уплотнителем и применяемой системой фурнитуры для запирания окна, вместо обычного стекла необходимо применить специальную конструкцию из двух и более стекол, склеенных вместе, называемую стеклопакетом .

Система СТАРТ

Если для всего вышеперечисленного ваших знаний, возможностей и терпения недостаточно, попробуйте использовать готовые профили из

Этап подготовительных работ

Окно из дерева

Как сделать окна своими руками, затратив минимум сил? Процесс изготовления состоит из следующих этапов:

  1. Выбор подходящего профиля. Приобретение строительных материалов.
  2. Изготовление коробки и рамы.
  3. Установка оконных блоков. Остекление.

На подготовительном этапе нужно будет выбрать стекло. Это может быть обычное листовое, которое хорошо подходит для дачных окон. Кроме того, в деревянные рамы можно установить готовые стеклопакеты.

Каждый из выбранных вариантов имеет свои достоинства. Например, в первом случае есть возможность самостоятельно выбрать и купить дешевый материал. А вот использование стеклопакетов в деревянных рамах отличается тем, что такие окна значительно сократят потери тепла.

Изготавливая стеклопакеты, производители закачивают в пространство между листами стекла инертный газ. Такие окна можно использовать для остекления дачи и загородного дома.

Оконные рамы можно сделать из лиственницы. Дуб тоже пользуются популярностью, но обрабатывать его значительно сложнее. Хорошим вариантом станет изготовление конструкций из ангарской сосны. Даже начинающие строители могут работать с клееным брусом, изделия из этого материала прослужат не менее 50 лет.

Следует заранее приобрести чертежи. Самым простым вариантом, который подойдет начинающим строителям, можно назвать изготовление окон с двойной рамой и одинарным остеклением. Для столярных работ потребуются следующие инструменты:

  • молоток;
  • пила;
  • стамеска.

Работа будет выполнена быстрее, если в наличии будут электрорубанок и фреза.

Про различные инструменты для обработки дерева своими руками, вы можете прочитать в нашей статье.

Как сделать окно, да так чтобы оно прослужило долго? Многое зависит от качества материала. Для работы подходит только сухая древесина. Ее следует внимательно осмотреть на строительной базе

Важно, чтобы не было сучков, тогда рама не треснет. Хорошим вариантом станет клееный материал. Для самостоятельного изготовления окна потребуется чертеж, стекло, уголки из металла и столярный клей

Для самостоятельного изготовления окна потребуется чертеж, стекло, уголки из металла и столярный клей.

Клееный брус хорош тем, что он практически не поддается деформации. Рама, выполненная из этого материала, не изменит форму даже при высокой влажности. Оконную раму можно сделать из досок 50х150 мм и брусков 50x50 мм. Также все деревянные конструкции обрабатывают антисептиком. Это предотвращает гниение.

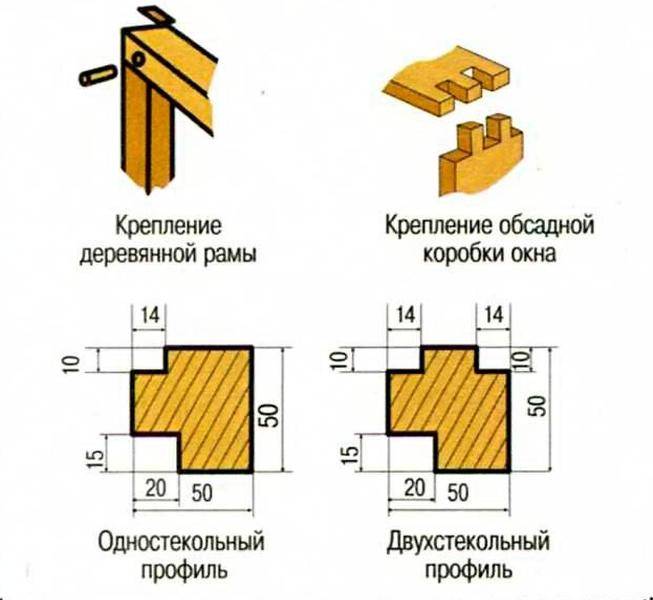

Заводской оконный профиль имеет сложное строение, повторить его новичкам очень сложно. Поэтому проще всего использовать самый простой проект. Например, для создания оконного профиля может быть использована фанера. Необходимо скрепить 4 полосы в виде прямоугольника. Для изготовления профиля собирают несколько прямоугольников. Так можно сделать глухую раму или окно с 3 или 2 стеклами.

Для изготовления рамы с 1 стеклом потребуется 8 полос из фанеры, они образуют 2 прямоугольника. Полосы 2 слоя делают меньшей ширины. Для соединения деталей используют саморезы по дереву. Все части конструкции промазывают столярным клеем, тогда рама прослужит много лет.

Деревянные евроокна своими руками

Первая ассоциация, которая возникает при упоминании евроокон – однокамерные или двухкамерные ПВХ-конструкции белого цвета. Именно такие окна стоят в большинстве квартир и частных домов, придя на смену устаревшим рамным конструкциям. Альтернатива пластиковым окнам, уступающим деревянным по экологичности, но выигрывающим по эксплуатационным характеристикам – евроокна из дерева. У них и параметры впечатляющие, и внешний вид на уровне, и с экологией они «дружат». В отличие от пластикового, деревянный оконный короб с гордой приставкой «евро» можно сделать самостоятельно. Изготовление окон из дерева своими руками – обычное дело для многих пользователей FORUMHOUSE.

  • Евроокно – что это и как делается
  • Деревянные окна своими руками
  • Материалы, инструменты, чертежи, соединение элементов
  • Шаблоны из уголка
  • Фаски, сборка, доводка

Выбор материала древесины

Так как сделать деревянное окно можно только из сухой или клееной древесины (клееного бруса), для изготовления оконных рам выбирают эти материалы.

Оконный короб лучше делать из дуба, лиственницы или сосны. Если сравнивать древесину между собой, то дуб имеет высокую стоимость. Изготовить окна из дерева своими руками качественно и недорого — вполне возможно, для этого нужно выбрать правильный материал.

  1. Клееный брус. Это легкий и прочный материал, который не деформируется и обладает влагоустойчивыми свойствами. Такие характеристики он приобрел благодаря своей многослойности и максимальной просушке. Этот материал является самым подходящим для изготовления деревянных окон. При этом наиболее рациональный размер бруса составляет 5x5 см.
  2. Цельный брус. Иногда материал имеет трещины и сучки, поэтому при покупке его внимательно осматривают на их наличие. К тому же доску может повести, и она изменит свою форму. Также есть опасность что в процессе эксплуатации рама может потрескаться. Несмотря на свои недостатки, цельный брус — это хорошее соотношение цены и качества.
  3. Фанерные листы. Это самый дешевый материал плохого качества. Фанера имеет свойство быстро впитывать влагу и разрушаться. Поэтому материал используют только для тех окон, которые планируется устанавливать внутри помещения.

Предварительные действия

После выбора нужного состава краски для окон переходят к подготовительным работам. И в первую очередь удаляют с поверхности рамы уже наложенные старые слои. После этого всю поверхность окна готовят к работе.

Удаление старой краски

Первый способ предполагает использование специальной техники:

  • Весь каркас прогревают либо строительным феном, либо паяльной лампой.
  • При этом необходимо обеспечить надежные противопожарные меры.
  • Когда старый слой начинает пузыриться, его удаляют шпателем.

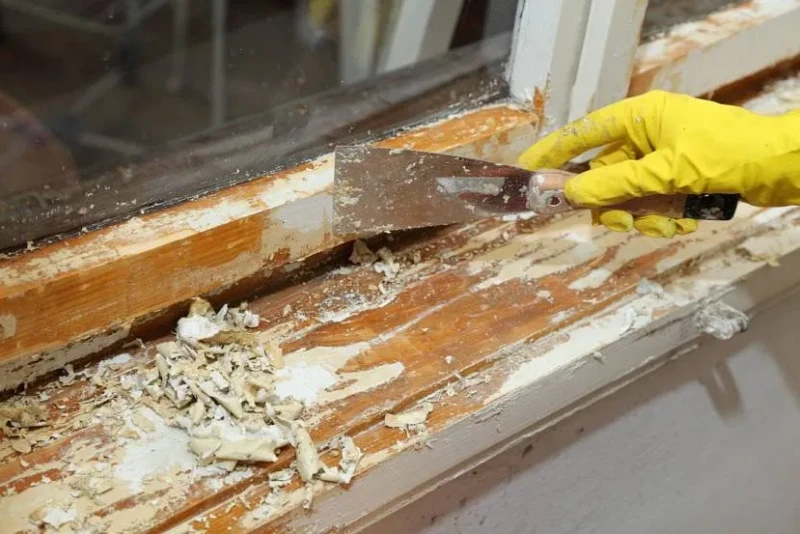

Удаление старого покрытия шпателемИсточник ivd.ru

Метод может не сработать, если краска наложена очень давно. И в этом случае есть два пути. Попытаться размочить палитру растворителем или специальной жидкостью для застарелых покрытий. А если и это не помогает, то применить чисто физическое воздействие. Взять в руки жесткую проволочную щетку и усиленно пройти по всей поверхности. Использование болгарки со специальной насадкой значительно облегчает процесс.

Подготовка окна

Для аккуратности и облегчения операции покраски окна лучше всего разобрать его на составляющие. Снять створки и отсоединить всю фурнитуру. А также защитить стекло. Заодно проводится общий ремонт и подгонка рамы, если она заедает.


Замена штапика на деревянном окнеИсточник woodenstudio.com

Полотна стекол закрывают газетами и проклеивают малярным скотчем. Им же оборачивают все металлические части, которые невозможно снять. Например, замки и ручки. Если используются деревянные штапики для закрепления стекла в раме, то их лучше заменить на новые. Причем эту деталь нужно покрасить отдельно, а уже затем устанавливать на стекло.

Грунтовка поверхности

В старые времена подобную операцию выполняла шпаклевка. Для состава смешивали канифоль, воск и скипидар. Затем смесью заполняли все поры и трещинки. На сегодняшний день выпускают различные грунтовки, специальные шпаклевки для крупных трещин и антибактериальные пропитки.


Наружные работы по грунтованию окнаИсточник kuvandyk.okna-visla.ru

Поэтому перед покраской деревянных окон выполняют следующие этапы:

  • Проводят осмотр рамы.
  • Все металлические части, имеющие следы коррозии обрабатываются специальным составом.
  • После этого пропитывают всю древесину антисептиком.
  • Обнаруженные сколы и трещины заполняют шпаклевкой, и после высыхания зачищают.
  • Грунтуют все поверхности подобранным составом под последующую финишную отделку.

После окончательного высыхания раму можно окрашивать.

Нанесение краски

Покраска деревянных окон проводится в теплую погоду, когда температура воздуха не опускается ниже отметки в +5°C. Лучше всего дождаться низкой влажности. При этом краска надежнее прилипнет к поверхности. Но последняя должна быть полностью сухой. Поэтому, если необходимо убрать осевшую пыль, делать это нужно при помощи сухой тряпки.


Окрашивание деревянного окнаИсточник furnitura-okon.ru

Важную роль играет подготовка краски к работе. Ни в коем случае нельзя окунать кисть прямо в банку с составом. Даже хорошо перемешанный он все равно остается густым. При этом увеличится расход материала, а поверхность получит толстый слой, который будет выглядеть не эстетично.

Лучше после тщательного перемешивания (желательно при помощи строительного миксера) немного краски отлить в другую емкость и развести ее растворителем до необходимой густоты. А прежде чем начинать покраску рамы, попробовать, как ложиться состав на похожую поверхность.

Поскольку качественное окрашивание предполагает нанесение краски в несколько слоев, то следует учесть, первый слой должен быть более жидким, чем остальные. Для лучшего проникания в структуру массива. Нужно помнить, что каждый последующий слой наносится только после полного высыхания предыдущего. А от их количества зависит качество покрытия.

Чтобы избежать потеков, кисть опускается в сосуд с краской только на половину своего ворса. А инструментов для работы должно быть, как минимум 2-3. Большие площади проходят круглой маховой кистью, а деликатные места тонким флейцем.


Набор кистей для покраски деревянного окнаИсточник harald-nyborg.dk

Работу начинают с той половины, которая выходит на улицу. А убрать газеты и защитный малярный скотч можно только после полного высыхания последнего слоя.

Как делать чертежи и проекты?

Для того, чтобы сделать правильный замер оконного проема для рамы, требуется:

  1. Снять замер ширины с наружной части окна (отсчет нужно вести от боковых откосов). Для большей точности нужно проводить замер с нижней и верхней части проема, так как он может быть не ровным.
  2. Сделать замер высоты окна слева и справа.
  3. К замерам толщины требуется добавлять 20 мм для панельных домов и 40 мм для кирпичных. Дополнительное расстояние используется для нахлеста на выступ (четверть);
  4. Сделать замер отлива между боковыми частями четверти и добавить 30 мм. Если будет излишек, то его можно срезать.
  5. Произвести измерение ширины отлива от окна до конца выступа и прибавить 25 мм.

Чтобы сделать чертеж на бумаге, следует:

  • сделать рисунок короба для рамы с учетом замеров (короб должен быть меньше проема на 1-2 см с каждой стороны);
  • выбрать форму рамы, количество отделений и слоев;
  • нарисовать проект рамы с размерами (меньше короба на 1-2 мм с каждой стороны);
  • сделать разметку подвижных частей (створок) с размерами (на 3 мм меньше короба).

Также в чертеже должна быть боковая проекция с чертежом формы рамы, так как это наглядно покажет, какой тип стекла будет установлен: листовое или стеклопакет. Дополнительно на рисунке должны быть отмечены элементы фурнитуры.

При выборе схемы изготовления окна есть 3 основных варианта конструкции:

  1. Русский вариант считается самым простым и дешевым в производстве, так как для его изготовления необходимо обычное листовое стекло и деревянный брус. Преимуществом такой конструкции является то, что стекло для окон легко сделать самостоятельно, а в случае его повреждения – быстро заменить.

Недостаток русской рамы в том, что она хуже сохраняет тепло (необходимо минимум 2 стекла с промежутком воздуха между ними в 2 см) и может деформироваться со временем, что приведет к ухудшению энергоэффективности.Немецкий или европейский вариант конструкции подразумевает более сложную схему рамы, а также использование стеклопакета, внутри которого находится газ. Такой вид окна стоит дороже, чем русский, но имеет более низкую теплопроводность и хорошую шумоизоляцию, а также обладает высокой прочностью.

Так как крепления на такой конструкции имеют более сложную архитектуру, то у немецкого окна появляется возможность использовать режим проветривания. При изготовлении европейского варианта рамы используется сложная схема пропилов, из-за чего для ее производства нужно сложное оборудование.

Усредненным видом является финская конструкция. Она имеет более низкую стоимость, чем европейский аналог, так как для ее изготовления используется стеклопакет и листовое стекло. Схема выполнения распилов у финского окна имеет схожий вид с немецкой 3-х слойной конструкцией, но в качестве дополнительного стеклопакета используется листовое стекло. Это дает возможность снизить стоимость изделия без значительной потери энергоэффективности.

В зависимости от выбранной схемы будет зависеть сложность работы, количество стекол, а также креплений для створок и возможность проветривания помещения.

При изготовлении окна следует учесть то, что для него нужен короб, который будет распределять вес от здания при усадке строения и предотвратит повреждение стекол и рамы. Для качественного замера и составления плана лучше всего воспользоваться услугами специалиста, так как каждое окно имеет индивидуальную форму и размер.

Как сделать деревянные евроокна своими руками

Деревянные евроокна создают практически так же, как и обычные деревянные окна. Но есть некоторые нюансы. Об основных этапах создания расскажем чуть подробнее.

деревянное окно со стеклопакетом

Создание короба и рамы

Можно выделить такие основные этапы создания короба:

  • Делаем замеры проема и толщины стен. Обязательно при создании окна учитываем монтажный зазор. Нужно оставить с каждой стороны 2-2,5 см;
  • Берем обрезную доску сечением 5 на 15 см;
  • Поверхность досок обрабатывается рубанком до получения гладкой поверхности;
  • На досках делаем небольшие пазы, которые будут служить для монтажа оконной рамы. Сделать паз можно при помощи фрезерного станка или пилы;
  • Далее на торцевой кромке делаем шипы. Они нужны для соединения элементов;
  • Далее все элементы короба собираются между собой и проклеиваются клеем (специальным или ПВА);
  • Элементы короба нужно хорошо прижать и оставить примерно на 2-3 дня до полного высыхания клея.

Рамы создаем таким образом:

  • Нарезаем бруски нужного размера и делаем в них пазы, которые отвечают чертежу профиля;
  • На торцах рамы делаем системы шип-паз для монтажа конструкции;
  • Все линейные детали соединяем между собой.

Стеклопакет

Создание стеклопакета имеет следующие этапы:

  • Нарезается стекло нужно размера. Далее нам нужно сделать два контура стеклопакета;
  • Первый контур монтируется при помощи высокопрочного герметика. Обычно используют битумный или бутиловый состав;
  • Далее создается второй контур герметизации. Лучше всего в данном случае использовать полиуретановый герметик;
  • После того, как на первый профиль установлен энероэффеткивный профиль, можно приступать к обработке второго. Для этого по периметру рамки также наносится герметик (обычно используют бутиловый состав);
  • Второе стекло нужно перевернуть и установить на первое.

Сборка конструкции

Она включает в себя несколько основных этапов:

  • Укладываем раму на ровную поверхность таким образом, чтобы монтажная сторона была сверху;
  • Наносим герметик по периметру посадочного контура и монтируем приставочные пластины;
  • После этого приступаем к установке стекла внутрь рамы;
  • Проводим расклинивание конструкции;
  • Выжидаем пока герметик полностью просохнет;
  • Снимаем клинья;
  • Наносим герметик по периметру конструкции с лицевой стороны;
  • Прижимаем всю конструкцию по периметру при помощи штапиков;
  • После того, как стекло установлено, можно приступать к монтажу фурнитуры.

Преимущества и недостатки материала

Поликарбонат сейчас становится всё более популярным материалом.

Он бывает двух видов:

  1. Структурированный. Имеет внутри два и более слоя с большим числом перемычек. Обладает высокой гибкостью, лёгкостью и хорошими изоляционными свойствами. Отличается недорогой стоимостью. Среди недостатков — низкий уровень прочности, невысокая способность пропускать свет.
  2. Монолитный. Не содержит пустот и похож на силикатное стекло. Весит больше структурированного варианта и дороже стоит. Не пропускает ультрафиолет и считается более крепким. Существует даже пуленепробиваемый монолитный поликарбонат.

Оба материала можно вставлять в алюминиевые и пластиковые профили, в деревянные рамы. При монтаже поликарбоната следует учитывать, что он легко царапается. Материал отлично подходит для строительства и остекления теплиц, беседок, террас и веранд.

  • Это происходит благодаря следующим преимуществам:
  • Прочности. Он может выдерживать порывы ветра и механические нагрузки.
  • Лёгкому весу. Материал не нагружает несущие конструкции и фундамент.
  • Недорогой цене.
  • Способности гнуться. Из него можно делать арки и навес для беседки.
  • Безопасности. Поликарбонат не воспламеняется, не выделяет вредных веществ, не разбивается на осколки.
  • Устойчивости к перепадам температур и морозам.
  • Хорошим теплоизоляционным и звукоизоляционным качествам.
  • Выносливости к химическим воздействиям.
  • Способности пропускать свет.
  • Устойчивости к воздействию солнечных лучей и ультрафиолета.
  • Возможности тонирования.
  • Лёгкому монтажу и ремонту.

Дачную беседку можно остеклить своими руками поликарбонатом. Он лёгкий, доступный, гибкий и может производиться по индивидуальному заказу. Отличным вариантом для уличных построек является установка окон с раздвижными системами, которые можно смонтировать при помощи того же материала.

Короб

Базовым размером сырья для создания короба обычного деревянного окна является доска с сечением 150 на 50 миллиметров. Короб состоит из четырех досок, которые соединены между собой с помощью пазов и шипов, сделанных фрезой или стамесками. Их делают плотными таким образом, чтобы они достаточно жестко входили друг в друга. При этом все 4 детали короба должны соединяться между собой строго перпендикулярно.

От прочности соединения зависит прочность готовой конструкции.

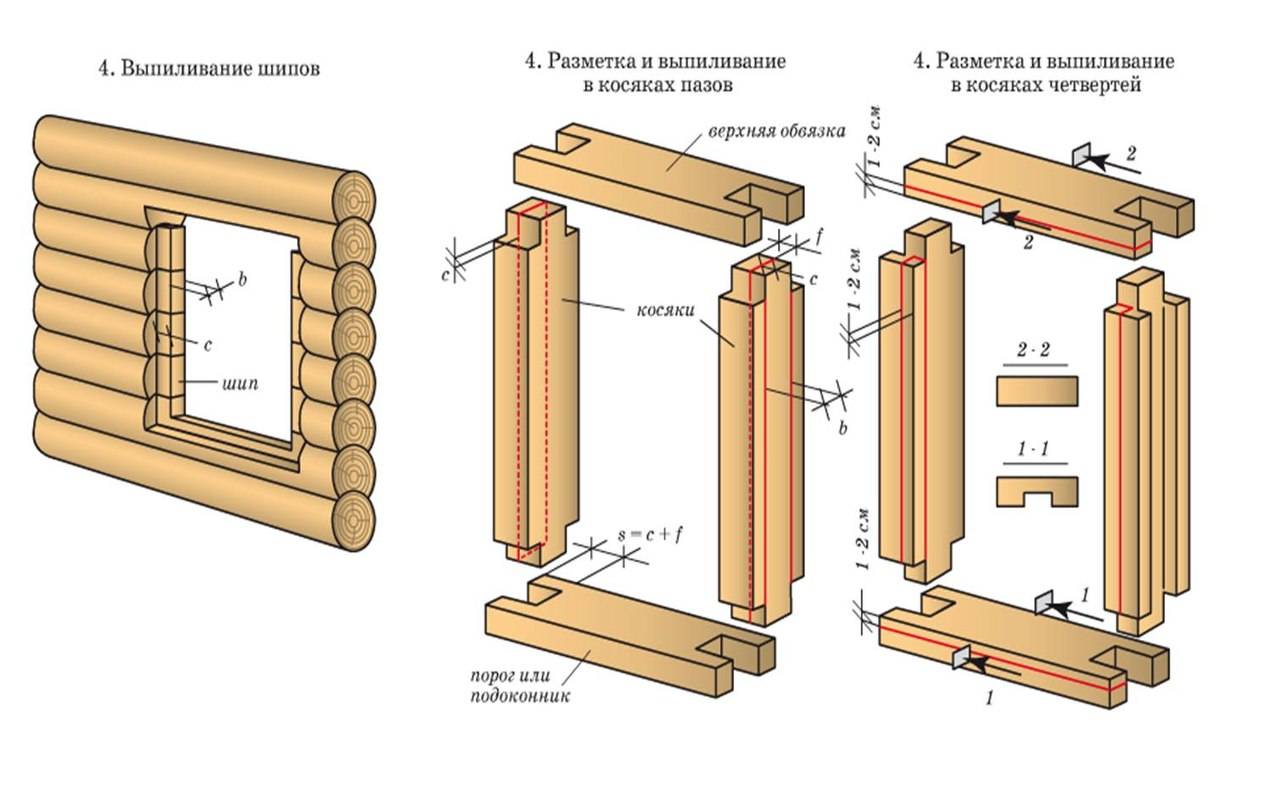

Для того, чтобы пазо-шиповое соединение обрело большую прочность его прошивают насквозь с помощью деревянного стержня, под который высверливают отдельное отверстие.
Готовое основание деревянного окна устанавливается в оконный проем, а зазоры между коробом и стенами запенивают монтажной пеной. Стоит заметить, что слишком большие зазоры между стенами и коробом нельзя заделывать одной только пеной, поскольку слой пены более 5 сантиметров может деформировать короб. Поэтому оконный проем желательно сделать оптимального размера с запасом до 5 сантиметров.
В случае деревянной постройки и стен из брусьев или деревянных срубов используется также окосячка, производство которой имеет свои особенности.

Заготовки

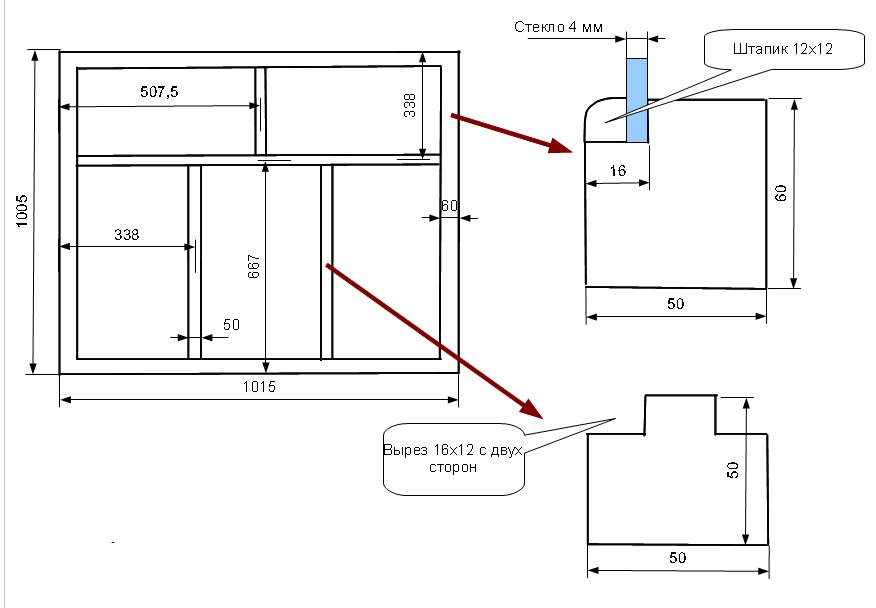

Подробные чертежи для изготовления деревянных окон

Изготовление деревянных окон со стеклопакетом может быть непростой задачей, которая требует тщательного подхода и точных измерений. Правильные чертежи будут служить надежным руководством при выполнении этой работы. Здесь представлены подробные чертежи и инструкции для изготовления деревянных окон своими руками.

Первым шагом при изготовлении деревянных окон является создание детальной схемы размеров и конструкции оконной рамы. Ниже приведен пример чертежа, который может быть использован в качестве руководства при изготовлении оконных рам.

ДетальРазмер
Створка окна100 см x 60 см
Рама окна110 см x 70 см
Ширина рамы15 см
Толщина стеклопакета2 см

На чертеже также следует указать места для крепления петель, замка и ручки окна. Внимательно изучите чертеж и убедитесь, что все размеры и детали указаны корректно.

При изготовлении деревянных окон также важно учесть особенности выбранной древесины и материалов для стеклопакета. Используйте качественные материалы, чтобы окна были прочными, энергоэффективными и долговечными

Следуя данному чертежу и инструкциям, вы сможете изготовить красивые и функциональные деревянные окна со стеклопакетом своими руками

Важно помнить, что это задача, требующая тщательности и точности, поэтому не спешите и следуйте инструкциям шаг за шагом

Как сделать раму для окна своими руками: нужный инструментарий и оборудование

Прежде, чем вникать в процесс, как самому сделать раму для окна, как уже и говорилось, нужно обзавестись специальным оборудованием, впрочем, подобное обычно имеется у тех, кто ранее работал с древесиной. Причем тут достаточно только правильно и четко выполнять все шаги, чтобы получить на выходе действительно работоспособные конструкции

Итак, что же потребуется, чтобы из обычного или клееного бруса получить профиль, а потом и собрать из него окошко? Также важно правильно составить чертежи, как сделать оконную раму своими руками, ведь именно от этого будет зависеть, подойдет ли изготовленная вами рама к проему, а это вовсе не просто

  • Электростамеска, а также самая обыкновенная ее «родственница».
  • Циркулярная пила, а также электрорубанок, так как обычным ручным можно мучиться долго и нудно. Хотя наши предки работали именно ручным инструментом, и ничуть от этого не страдали.
  • Ручной фрезерный станок по дереву, который будет просто необходим при проработке пазов и крепежных конструкторских элементов.
  • Малярный ножик, отвертки, цикля и прочая столярная мелочь, которая, впрочем, может и вовсе не пригодится.
  • Штапики лучше приобрести в магазине, а выбирать нужно их той же породы дерева, что и будет изготовлена рама.
  • Строительный пистолет и баллон силиконового герметика, а также столярный клей.
  • Метр или рулетка, в идеале с лазерным уровнем, карандаш или маркер для отметок.

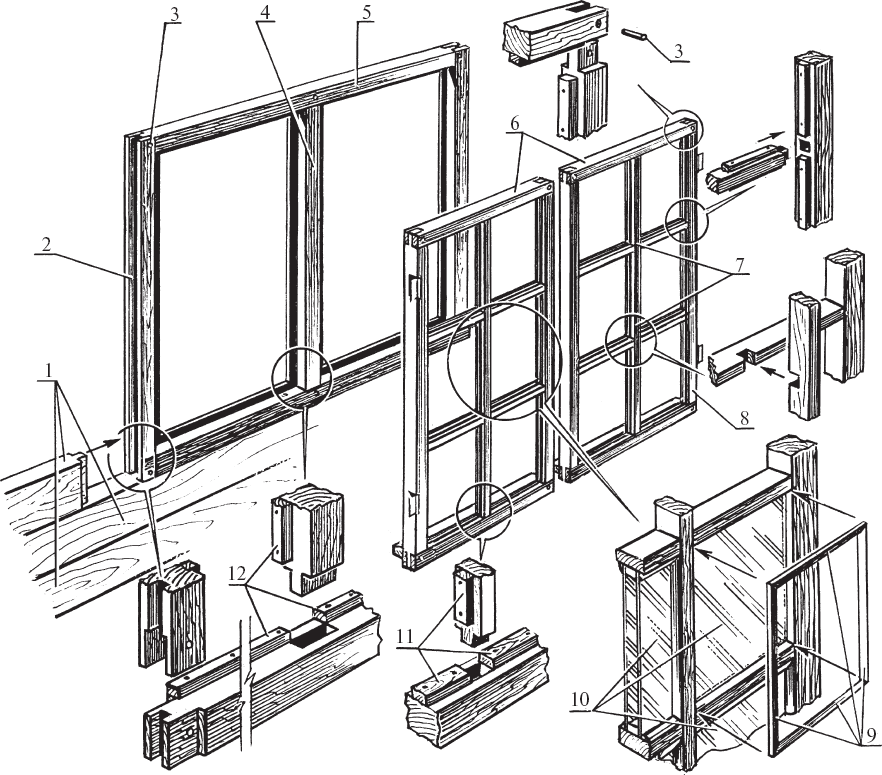

Когда все готово, не забудьте, что вам обязательно нужны чертежи оконных рам своими руками, иначе наобум работать будет попросту невозможно. В первую очередь, нужно определиться с размерами, для чего и нужно тщательно измерить проем, учесть имеется ли в нем уже коробка или ее также придется делать самостоятельно. Впрочем, изготовление коробки много времени и сил не займет, а вот типичный чертеж окошка для дачного домика или веранды мы вам предоставили чуть выше, для значительного облегчения работы.

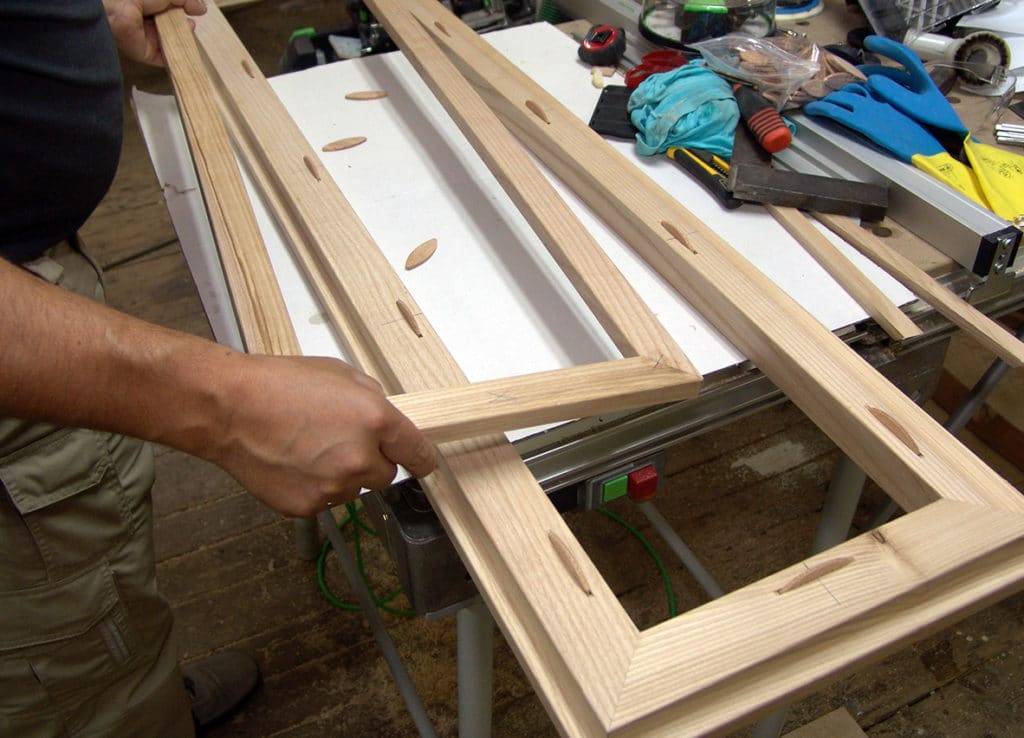

Деревянные окна своими руками: сборка

Сначала делается оконная коробка. В доске выпиливают паз, чтобы придать профилю форму буквы «Г». Образованный при этом гребень должен равняться по ширине 2 см, а по высоте 1,5 см.

По углам деревянной конструкции крепят угольники из металла. Они продаются на строительных рынках или в строймагазинах. Эти элементы добавят жесткости конструкции. Так как рама для окон динамичный элемент, и будет периодически закрываться и открываться, то предъявляются повышенные требования к ее прочности.

После этого доску разделяют на 4 части, равняющиеся снятым меркам.

Как сделать, чтобы конструкция была прочной?

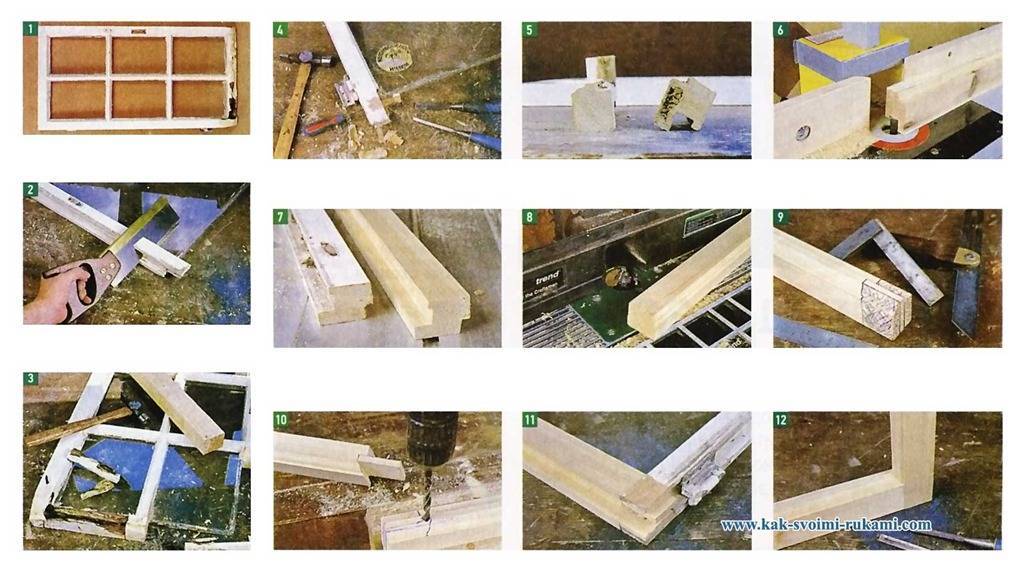

Для придания жесткости, проводится соединение, под названием «ласточкин хвост». Для этого соединяют детали, на которых сделаны пазы в виде крупных зубьев. Их разъединение можно будет провести только в том же положение, в котором их совмещали.

Отверстие под шпонку ласточкин хвост

Для создания пазов придется использовать ручную фрезу. Но если такой инструмент отсутствует, то подойдут стамеска, молоток и пила. Особое значение при сборке следует уделить тому, чтобы угол соединения был строго под 90 градусом.

На брусах размером 50 на 50 мм пазы выпиливаются в таком порядке: нижний паз – 20 мм в ширину и 15 мм в высоту. Последний паз должен быть 15 мм в ширину и 10 мм в высоту.

Верхние пазы предназначены для стекол. Штапик подбирается толщиной 10 мм, при толщине стекла в 4 мм. Профиль разрезается на равные 4 части. Чтобы окно свободно открывалось, между коробкой и рамой предусматривается зазор на 1-2 мм.

Для придания сооружению прочности рекомендуется одновременно с процессом сборки закрепить ее нагелем из дерева. Для этого проводят просверливание стыка после соединения деталей. Вставленный нагель предварительно смазывают клеем

Следует обратить внимание, чтобы отверстие соответствовало размеру деревянного цилиндра, вставляемого в него

На этом этапе деревянная рама должна быть окрашена, чтобы обезопасить ее от негативного воздействия атмосферных условий. Остекление лучше проводить после того как краска нанесена и высохла. Готовую конструкцию можно устанавливать в прикрепленные петли.

Оконные ставни из дерева

После установки жалюзи помещение дополнительно защищено от холода и атмосферных явлений. Деревянные ставни на окна, фото которых можно увидеть в конце страницы, изготавливаются снаружи или внутри, а по конструкции – одно- или двусторонние, панельные или панельные. Сделать такие жалюзи самостоятельно может любой желающий.

Что потребуется для изготовления ставен

Для изготовления деревянных ставней потребуются доски шириной 100-200 мм и толщиной более 20 мм. Наиболее подходящим считается шпон лиственных пород, но вполне подойдет и гладкий шов.

Кроме того, нужно позаботиться о наличии инструментов для работы по дереву: ножовка, дрель, отвертки, рубанки, стамески и т д. Также понадобятся измерительные инструменты: уровень, рулетка и столярный уголок. Для завершающего этапа работы необходимо купить олифу, кисти и краски, а также антисептик.

Сборка оконных ставней

Изготовление простых ставен

Как сделать обычные ставни из досок

  1. Измерьте имеющийся проем по внешней и внутренней сторонам, затем составьте план раскроя досок и их обрезки.
  2. Для подготовки пластин к торцевому соединению их собирают. Гладкие пластины сращивания можно ставить на клей, но дополнительно нужно армировать его рейкой, чтобы она закрывала образовавшиеся щели.
  3. Полотно для ставней проще собирать замковым способом: в торцевой части выбрать паз, а с противоположной стороны дать шип. Опытные мастера рекомендуют покупать готовые шпунтованные доски, которые используются для устройства полов.
  4. После розыгрыша полотно необходимо дополнительно укрепить поперечными растяжками и накладными стяжками.
  5. Скрытая сборка щитов осуществляется с помощью шпилек с резьбой. Для этого в торцевых сторонах пластин тонким сверлом просверлите отверстия, затем высверлите их до диаметра шпильки. После этого доски натягиваются на шпильки и стягиваются болтами, а их торцы обильно промазываются столярным клеем, чтобы не было дырок.

Изготовление филенчатых ставен

  1. Панель представляет собой тонкую пластину, вставленную в каркас каркаса. Такие ставни не только красиво выглядят, но и обладают большой прочностью. Строительные магазины продают готовые доски и профнастил с выбираемыми пазами, но вы можете заказать необходимые детали напрямую у плотников.
  2. Панели делаются гладкими или украшаются по вашему желанию. Они могут иметь шпунтованную компоновку из бруса или отборные доски. При этом панно текучие, фигуративные и могут иметь раму, украшенную резьбой. При желании можно также сделать деревянные планки для окон. Резные шаблоны, картинки, которые можно увидеть чуть ниже, позволяют очень красиво украсить окно.
  3. Натяжной каркас изготавливается из обвязочных стержней, толщина которых должна быть на 5 мм больше, чем у панелей. Стержни строгаются и шлифуются, а затем соединяются шпильками с набалдашниками.
  4. Когда каркас собран, панели промазываются клеем и вставляются в него. Окна должны быть прикреплены к самолету до полного высыхания.
  5. На боковых стенках створок и накладных поясов стамеской необходимо выдолбить гнезда для установки петель. После вставки запорных элементов можно монтировать ставни в откосы. Окна выравниваются, а затем фиксируются в гнездах петель с помощью шурупов.
  6. Последним этапом работы является пропитка деревянных конструкций олифой или другим средством, препятствующим гниению, а затем покрытие их лаком или краской.

Варианты деревянных окон Устанавливаем оконную раму в доме из бруса Сборка оконной рамы своими руками Изготовление коробки на окно Инструменты для работы, которые понадобятся Крепление деревянных ставней на окна Деревянные окна в доме Установка ставней на окна окна Конструкция ставней на окна Как сделать обычные ставни из листов

Интересно по теме

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
