Опалубка для фундамента из ОСБ: Инструкция

Опалубка своими руками из ОСБ: инструкция и советы

Прежде чем приступить к монтажу опалубки из ОСБ, необходимо правильно подготовить материалы и инструменты. Вам понадобятся:

1. ОСБ плиты нужной толщины и размеров. Выбирайте плиты с высокими показателями прочности и влагостойкости, так как они будут подвергаться большим нагрузкам и воздействию воды.

2. Ленточная пила или циркулярная пила для распиловки плит по размерам.

3. Шуруповерт или отвертка для крепления плит к каркасу.

4. Металлические уголки или дюбели для укрепления плит между собой.

5. Леска или проволока для подвески опалубки на каркасе.

Перед началом монтажа опалубки, необходимо определить границы будущей конструкции. Отметьте на стене места, где будут располагаться вертикальные и горизонтальные элементы опалубки. Затем каркас опалубки изготовляется из деревянных балок или металлических профилей, фиксируя их на стене или на фундаменте.

После установки каркаса можно приступать к монтажу ОСБ плит. Перед креплением плит убедитесь, что они правильно отрезаны по размеру и подогнаны к каркасу. Затем плиты крепятся к каркасу с помощью шуруповерта или отвертки. При желании, можно укрепить плиты между собой с помощью металлических уголков или дюбелей.

При монтаже вертикальной опалубки, важно обеспечить ее прочность и надежность. Особенно это важно в случае, если производится заливка бетоном высокой жидкости или при наличии значительной нагрузки

Плиты ОСБ должны быть герметично прикреплены к каркасу и крепиться между собой с минимальными зазорами.

После установки опалубки следует проверить ее горизонтальность и вертикальность, используя уровень строительный. В случае необходимости, отрегулировать положение плит и затянуть крепления.

Установка опалубки с помощью ОСБ не только экономична, но и обладает рядом преимуществ. Конструкция из ОСБ прочная, устойчивая к деформации и устойчивая к влажным условиям. Кроме того, монтаж опалубки из ОСБ не требует специальных навыков или больших затрат времени.

Правильно установленная опалубка из ОСБ обеспечивает надежность и прочность бетонного изделия, а также удобство работы на строительной площадке. Следуйте нашей инструкции и советам при монтаже опалубки своими руками, чтобы достичь отличных результатов.

Применение опалубки из ОСБ, преимущества и недостатки конструкции

Эксплуатационный период фундаментного основания и показатель его прочности в большинстве случаев определяются не только исходными материалами для заливки, но и организацией выполнения работ. Следовательно, необходимо с полной ответственностью подходить к установке опалубочной системы под заливку основания объекта, чтобы в фундаментном теле не оставались пустотные участки и прочие дефекты, оказывающие негативное воздействие на эксплуатационные показатели. И сегодня даже частные застройщики знают, что опалубка из ОСБ является именно тем вариантом, который помогает создать надежную основу под строящийся объект.

Области применения

ОСБ широко используется в строительстве жилых зданий. Из данного материала монтируются обрешетки и устанавливаются опалубочные конструкции.

Зачастую опалубку из ОСБ устанавливают для заливки фундамента. Кроме того, ее используют при строительстве ограждений и построек хозяйственного предназначения, возводимых монолитным литьем.

Материал легко поддается обработке, что позволяет создавать из него конструкции различных форм.

Следует заметить, что ОСБ нашли свое применение при монтаже обрешеток стен и полов, под кровельные настилы. Изготовитель выпускает материал ОСБ с ламинированной поверхностью, что значительно облегчает монтажные работы и увеличивает показатель энергоэффективности всей конструкции. Наконец, плиты ОСБ используются в мебельном производстве.

Достоинства и недостатки

Опалубка под заливку фундаментного основания должна отличаться прочностью, чтобы удерживать бетонную массу до момента ее окончательного застывания. Применение плит ОСБ создает неплохие преимущества перед известным многим способом устройства опалубочных щитов из досок.

К достоинствам материала относятся:

низкий уровень гигроскопичности. Плиты под воздействием влажной среды не разбухают, как это случается с обычным пиломатериалом. Такую опалубку можно использовать многократно, так как свойств своих она не теряет;

• материал легко обрабатывается и пилится. Удельная масса ОСБ значительно меньше, чем у древесины, работать с ними удобней;
• сокращаются временные интервалы, требующиеся для установки опалубки;
• из панелей ОСБ изготавливаются цельные щиты, не имеющие стыковочных участков, что минимизирует вероятность утечки бетонной смеси.

Необходимо отметить, что при всех достоинствах ОСБ отличаются определенными минусами:

• отмечается слабая сопротивляемость нагрузочным воздействиям;
• в клее, задействованном в производстве материала, присутствует фенол, создающий угрозу для организма.

Используемые материалы

Чтобы подготовить опалубку из ОСБ для фундамента своими руками, необходимо подготовить все, что потребуется для работы.

Необходимые расчеты выполняются, когда подготовлена фундаментная канава

Следует принять во внимание высоту цоколя и удельную плотность бетонного раствора

Для работы потребуются:

• плиты ОСБ;
• бруски, для изготовления элементов жесткости на щитах из ОСБ;
• крепеж для сборки конструкции. Для этого потребуются гайки с шайбами, шпильки и болты;
• трубки из пластикового материала, с помощью которых выполняется соединение противоположных опалубочных щитов;
• металлические уголки. Их устанавливают на угловых участках опалубки, чтобы увеличить надежность конструкции из ОСБ;
• арматурные прутья для колышков;
• фанерный материал либо пергамин. Ими закладываются щелевые участки в опалубке;
• саморезы. С их помощью фиксируются плиты, фанера и пергамин.

На подготовительном этапе плитный материал нарезается на необходимые элементы, размеры которых соответствуют выполненным расчетам.

Конструктивные особенности

ОСБ – ориентировано-стружечные плиты считаются инженерным пиломатериалом, своей древесной структурой напоминающим панели ДСП. Для изготовления плит ОСБ используется специальный клей, соединяющий несколько слоев спрессованной стружки древесины, сориентированной должным образом.

Поверхность плит отличается небольшой шероховатостью, на ней просматриваются небольшие щепки, размеры которых составляют 2.5 на 10 либо 2.5 на 15 см. Располагаются они беспорядочно, отличаясь толщиной и внешним видом.

При формировании плиты ОСБ используют три прослойки стружки, крайние из которых укладываются вдоль по отношению друг к другу, а средний – под углом в девяносто градусов. Такой способ расположения создает необходимый уровень прочности.

В производственном процессе задействованы синтетические смолистые составы, прессование выполняется под сильным давлением и высоким температурным режимом, что помогает повышать эксплуатационные характеристики плит.

Материалы для съемной опалубки

Наиболее дорогим материалом для опалубки являются изготовленные из металла листы толщиной от одного до двух миллиметров. Их легко изгибать под любыми углами, создавая конструкцию самой сложной геометрической формы. Для увеличения ее жесткости к металлическим листам можно приварить арматурные прутья. Недостатками такой опалубки являются ее большой вес и значительная стоимость.

Наиболее популярный материал для опалубки – древесина в виде досок, фанеры или плит ОСБ. К достоинствам деревянных конструкций относится простота их монтажа без использования специальных инструментов и их доступная стоимость. К недостаткам можно отнести необходимость выполнения работы по усилению упорами и распорками. Опалубки из досок и фанерных листов часто применяются при строительстве частных домов.

При этом опалубка из ОСБ отличается своей долговечностью из-за хорошей влагостойкости материала.

Из чего еще можно собрать ограждение для бетона? Вместо ОСБ возможно, конечно, применить обычную ДСП, однако она разбухает от влаги и послужит только один раз.
Опалубку для дома своими руками можно соорудить и из имеющихся подручных средств, таких, как старые двери, листы шифера и других материалов, которые реально соединить без промежутков в их боковых поверхностях. Единственным преимуществом такого решения является низкая стоимость.

Отрицательных сторон значительно больше. К ним относятся:

• повышенная сложность монтажных работ;
• возможность возникновения утечки бетонной смеси;
• низкие характеристики несущей способности конструкции;
• необходимость обустройства дополнительного крепежа.

Такого рода конструкции можно использовать только при сооружении небольших строений. При капитальном строительстве опалубку, изготовленную из подобных материалов, не используют.

Изготовление осб плит своими руками

Производство — описание производственной линии и этапов производства SIP-панелей «ГАРУС»

Мощное производство австрийских стройматериалов возведут в Башкирии

Плиты ОСП (OSB) — СтройЛидер

Стеновые панели изготовление своими руками

Осб панели своими руками

Технические характеристики и область использования ОСБ плит

Двери своими руками. Изготовление дверей для хозяйственных построек

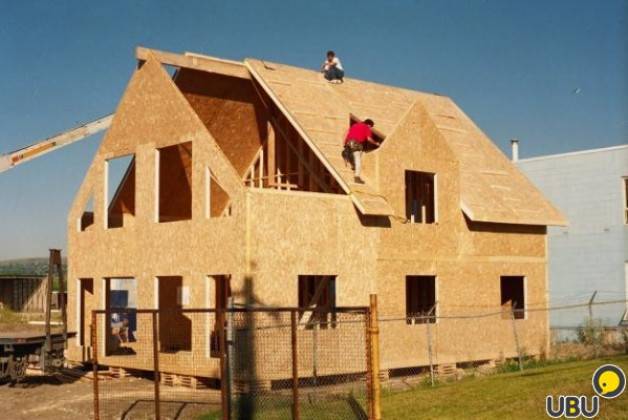

Дом из ОСБ панелей: каркасник своими руками

Продажа плит OSB Калевала(Карелия) в Туле, купить Ремонт и строительство на ubu, 3880846.

Продажа OSB ОСП оптом. OSB на пол, стены и сендвич панели

Производство OSB 3 плиты EGGER Германия

Осб, фанера, двп, утеплители

Продаем плиты Osb — 3 (Осп), Мдф, Хдф, Двп, Дсп

Источник

Области применения

Ориентированно-стружечная плита представляет собой несколько перпендикулярно расположенных слоев прессованной древесной щепы с соединяющими формальдегидами. Многослойность придает материалу дополнительную крепость, а обработанная ровная лицевая сторона сразу подготовлена для финишной отделки. Плиты можно использовать для внутренней и внешней обшивки, формирования кровли, работ в помещениях с повышенной влажностью, а также для монтажа опалубки. Из ОСБ плит создают крепкие и надежные конструкции.

Как правило, опалубку из ОСБ монтируют для формирования фундамента. Несмотря на высокую крепость, материал легко поддается резке и другой обработке, благодаря чему из OSB можно изготавливать бетонные конструкции разных форм и размеров.

1. Листы OSB — 3 не менее 15 мм толщиной.
2. Деревянные бруски 100 х 150 мм.
3. Труба профильная металлическая.
4. Стальные шпильки с гайками и шайбами.
5. Саморезы.
6. Отрезки арматуры.
7. Труба пластиковая на 20, нарезанная на отрезки равные ширине опалубки.

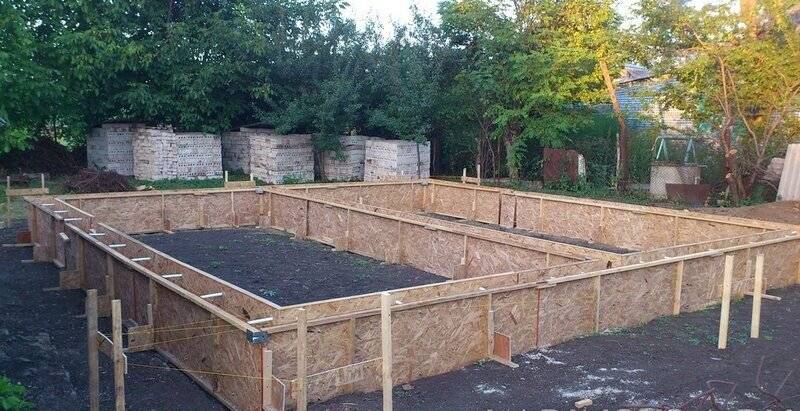

К сборке опалубочной конструкции приступают после того, как выкопаны траншеи для фундамента и выполнена укладка песчаной подушки. Наиболее распространен вариант установки съемной щитовой опалубки из плит OSB. Сборно — щитовые опалубочные конструкции легче установить по размерам фундамента и провести коррекцию углов.

Последовательность работ следующая:

Плиты OSB, нарезаем по размерам основания постройки. Высоту делаем немного больше предполагаемой заливки (на 10 — 15 см).

Изготавливаем каркасы для щитов. Их можно сделать из деревянных брусков. Если предполагается, что опалубкой будут пользоваться многократно, то практичнее сварить металлический каркас из профильной трубы.

Заготовку из OSB прикручиваем к каркасу саморезами. Шляпки их должны находиться на внутренней стороне.

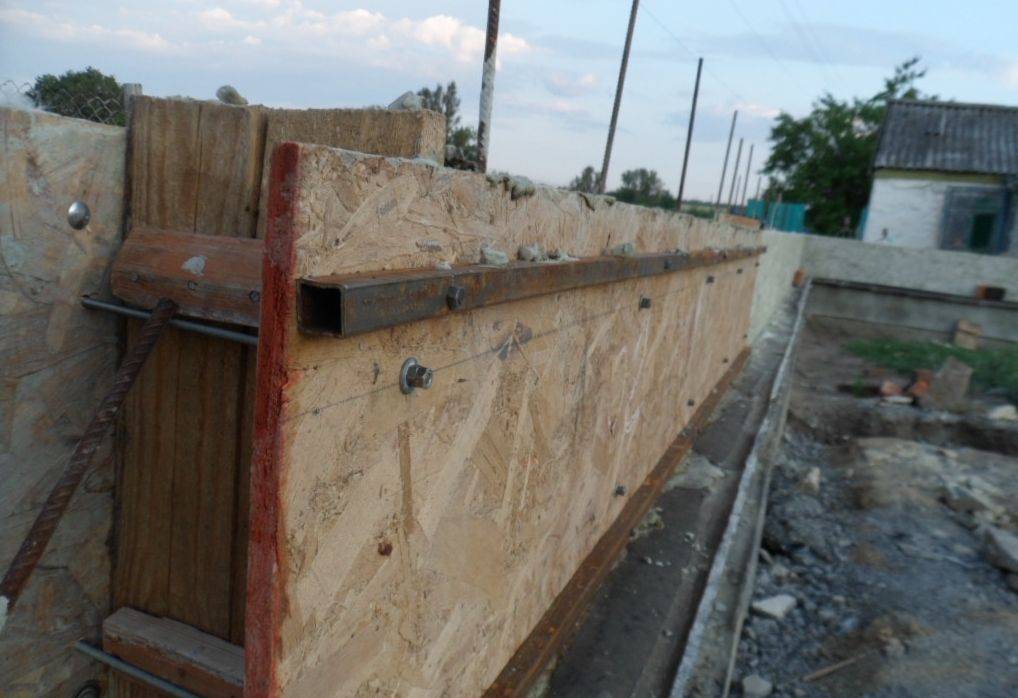

Стороны опалубочной конструкции усиливаем деревянными брусками, которые прибиваем через каждые 40 см. Это необходимо для формирования геометрии фундамента и обеспечения заданных размеров при бетонировании.

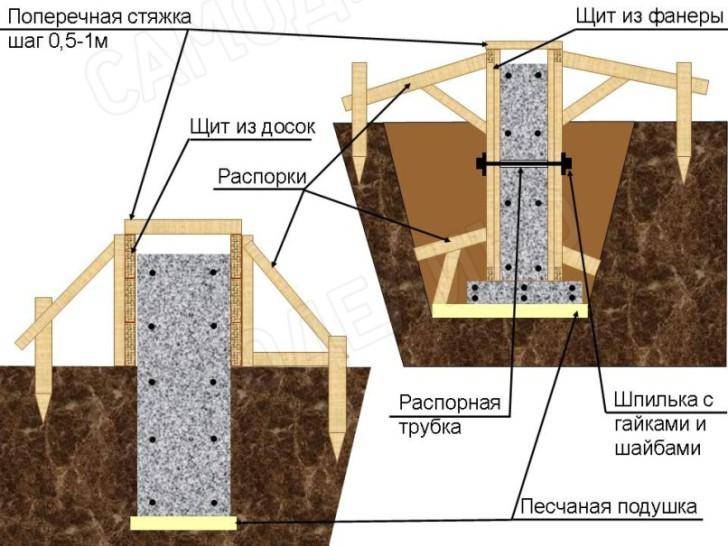

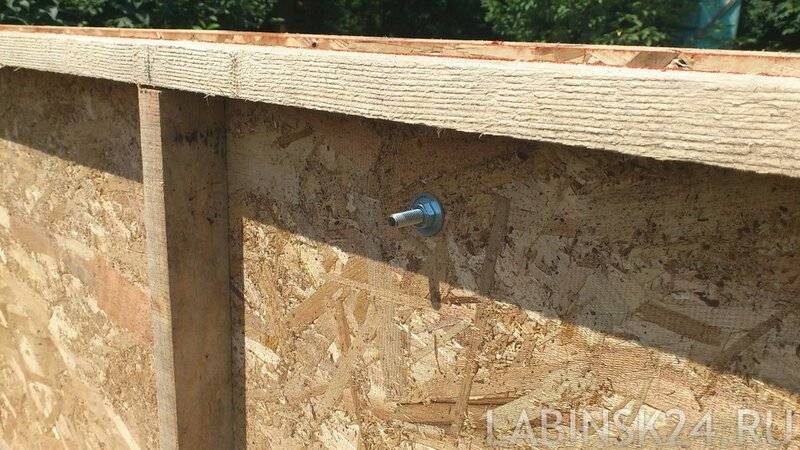

Противоположные щиты в траншее фундамента скрепляем стальными шпильками. Для этого в местах крепления сверлим отверстия диаметром 16 мм. Шпильки должны быть длиннее, чем ширина опалубки примерно на 2-4 см. Для их крепления используем гайки с шайбами. Крепежные элементы надо выбирать достаточно широкие, иначе может случиться, что под давлением бетона шпилька продавит плиту насквозь вместе с гайкой.

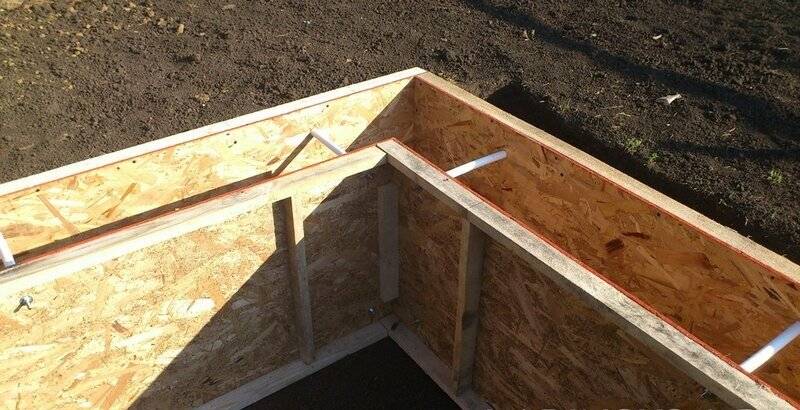

Между щитами шпильки пропускаем через куски пластиковых труб заданной длины, чтобы обеспечить одинаковую ширину фундамента по всему периметру. После снятия опалубки отрезки труб остаются в бетоне. Впоследствии их можно использовать для вентиляции.

При отсутствии труб крепление производится гайками с шайбами с двух сторон. В этом случае на одну шпильку требуется по 4 гайки с шайбами.

При разборке подобных опалубок гайки откручивают, а торчащие концы шпилек отрезают. После снятия щитов OSB необходимо повторно срезать все остатки шпилек.

Для углового соединения щитов снаружи углов вбиваем в землю вертикальные бруски. Их можно дополнительно скрепить металлическими уголками

При сборке опалубочной конструкции важно хорошо укрепить углы — самое слабое место в любой опалубке. Во время заливки бетона в этих местах создается максимальное давление

Чтобы опалубка из OSB держалась прочнее, иногда в нескольких местах каркаса щита дрелью делают сквозные отверстия

В эти отверстия вставляют небольшие отрезки арматуры в форме буквы «Т» и приваривают их к арматурному каркасу фундамента. При разборке выступающую часть арматурного крепления срезают.

Установка снаружи опалубочной конструкции наклонных брусьев с шагом в 1 м позволяет ей устоять под весом заливаемого бетона. Распорный элемент должен примыкать к щиту под углом 30 — 45 градусов.

После того, как опалубочная конструкция будет полностью готова (перед заливкой бетона) стоит проверить параллельность кромок щитов. Это легко сделать с помощью бруска и уровня.

Если при заливке раствора делать перерывы, иначе говоря, заливать его небольшим слоем по периметру фундамента, то бетон будет успевать немного, схватываться, благодаря этому давление на опалубку уменьшится.

Инструкция по монтажу опалубки

Выше приведена общая инструкция по монтажу опалубки любых конструкций. Но при сборке форм для фундамента, стен и перекрытий существуют особые нюансы, о которых обязательно нужно знать.

Фундамента

При монтаже опалубки для ленточного фундамента часто используют щиты, сделанные из досок или фанеры. Именно эти элементы принимают на себя основную нагрузку, оказываемую бетонным раствором.

От того, насколько правильно будет выполнена сборка опалубки для фундамента, зависит прочность и срок службы всего здания, поскольку фундамент является его основой. Прежде чем начинать устройство фундамента, необходимо провести ряд подготовительных мероприятий.

На начальном этапе необходимо ознакомиться с требованиями проекта, кроме того, необходимо принять во внимание климат. Проводить работы, желательно, при положительных температурах, то есть поздней весной или летом, когда заморозки маловероятны

Если планируется строить самый распространенный вариант опалубки из досок, то порядок действий должен быть таким:

Если планируется строить самый распространенный вариант опалубки из досок, то порядок действий должен быть таким:

• на подготовленной площадке производится обозначение углов заливаемого фундамента. К этим брускам будут крепиться остальные элементы;
• замеряется расстояние между брусками и в зависимости от полученных результатов, собираются щиты из досок;
• сколачивают щиты при помощи брусков, которые должны оставаться с внешней стороны форм;

• щиты изготавливают в двух экземплярах, так как эти элементы устанавливают друг напротив друга;
• проводится герметизация щитов, кроме того, проводится обработка их внутренней поверхности, она должна быть максимально гладкой;

щиты устанавливают между угловыми брусками, надежно скрепляя элементы друг с другом. С внешней стороны их укрепляют путем установки укосов. Шаг расположения этих элементов зависит от толщины фундамента и составляет от 0,5 до 1 метра. Внутри щиты скрепляют путем установки стяжек.

перед заливкой раствора необходимо еще раз проверить горизонтальность и вертикальность установленных элементов.

Стен

При сборке опалубки для возведения стен технология проведения монтажа мало отличается от технологии сборки форм фундамента. Используют две разновидности стеновых опалубок:

• мелкощитовая – собирается из относительно небольших щитов из ламинированной фанеры или пластика. Это оборудование подходит для постройки небольших объектов, например, малоэтажных домов;
• крупнощитовая – отличается наличием щитов большой площади. Используется для постройки больших объектов, например, многоэтажных домов.

Расстояние между щитами зависит от толщины стен. При сборке форм следует учитывать необходимость оставления проемов для окон и дверей. Разбираются щиты после полного застывания бетонного раствора.

Перекрытий

При монтаже опалубки перекрытия горизонтальные формы собирают на высоте. Вариант монтажа зависит от того, какая запланирована высота потолков. Чаще всего, применяются конструкции на телескопических стойках, их можно использовать, если высота перекрытий не превышает 4,5 метра.

В нижней части стоек для устойчивости монтируются треноги, а в верхней – крепятся универсальные вилки. Эти вилки используются для крепления несущих балок, поверх которых укладываются поперечные балки.

Поверх балок настилается горизонтальная часть формы – палуба. А по её периметру устанавливаются вертикальные бортики, их высота зависит от проектной толщины перекрытий.

Несъемной

Монтаж несъемной опалубки производится проще, чем сборка переставных форм. Для сборки неразборной опалубки выпускаются специальные блоки из вспененного полистирола. Намного реже используются другие варианты материала – железобетон, арболит, металл.

Блоки из пенополистирола устанавливаются на предварительно подготовленное основание. Если это опалубка стен, то их ставят на готовый фундамент, покрытый слоем гидроизоляции. Блоки насаживаются сверху на выступающие из фундамента пруты арматуры. Боковое соединение смежных блоков происходит за счет имеющихся на них креплений.

Итак, монтажные работы по сборке опалубки – это крайне важный этап возведения здания. От качества выполненных работ напрямую зависит не только внешний вид отливаемой конструкции, но и её прочностные характеристики

Поэтому к проведению монтажа необходимо отнестись с особым вниманием и тщательно выполнять все технологические требования

Укладка и крепление ОСБ-плит

Перед началом укладки и крепления ОСБ-плит необходимо подготовить поверхность и провести предварительную разметку. При укладке следует учитывать, что плиты должны быть размещены перекрещивающимися швами, чтобы обеспечить максимальную жесткость и прочность конструкции.

1. Нанесите клей или монтажную пену на поверхность, на которую будет уложена ОСБ-плита

Обратите внимание, что клей или пена должны быть равномерно распределены по всей площади, чтобы обеспечить прочное сцепление

2. Поставьте первую плиту на нанесенный клей или пену и аккуратно выровняйте ее по горизонтали и вертикали. Убедитесь, что плита плотно прилегает к поверхности и не имеет зазоров.

3. Прикрепите плиту к поверхности с помощью саморезов или гвоздей. Расстояние между саморезами или гвоздями должно быть примерно 20-30 см. Выберите длину саморезов или гвоздей таким образом, чтобы они проникали в базовую конструкцию минимум на 2/3 своей длины.

4. Продолжайте укладывать и крепить следующие плиты, соблюдая перекрещивающуюся укладку и используя тот же принцип крепления. Проверяйте выравнивание каждой плиты и ее плотное прилегание к поверхности перед креплением.

5. Если необходимо пройти оконные или дверные проемы, вырежьте соответствующие отверстия в ОСБ-плите, используя электрическую пилу или ножовку.

6. После укладки и крепления всех плит проверьте качество проведенной работы. Проверьте, что все плиты плотно прилегают друг к другу и не имеют выступающих углов. Проверьте зазоры и щели между плитами и поверхностью.

Важно: Перед укладкой ОСБ-плит убедитесь, что поверхность, на которую они будут уложены, надежно защищена от влаги, чтобы предотвратить их возможное разрушение или деформацию. Теперь вы знаете, как уложить и закрепить ОСБ-плиты своими руками

Помните, что правильно уложенные и закрепленные плиты обеспечат прочность и надежность вашей опалубки

Теперь вы знаете, как уложить и закрепить ОСБ-плиты своими руками. Помните, что правильно уложенные и закрепленные плиты обеспечат прочность и надежность вашей опалубки.

Виды несъемной опалубки

Классификация несъемной опалубки проводится по используемому материалу. Существует огромное количество видов несъемной опалубки, но пользуются большим спросом всего несколько из них.

• Стеклофибробетонная несъемная опалубка. Для строительства домов и монументальных сооружений такая опалубка – не лучший вариант, слишком хрупкая. Однако, именно ее используют профессиональные строители для возведения куполов в церквях и соборах.
• Арболитовая несъемная опалубка. Прочные и надежные арболитовые блоки позволяют возводить многоэтажные дома при помощи этой опалубки. Недостаток заключается только в высокой цене, поэтому используется чаще юридическими лицами, застройщиками многоквартирных домов.
• Керамзитобетонная несъемная опалубка. Обладает высокими показателями прочности, однако, в сравнении с двумя уже перечисленными вариантами, стоимость керамзитобетонной опалубки чрезмерно высока для строительства частного дома.

Стекломагнезитовая несъемная опалубка

Стоимость этого вида опалубки доступна большинству потребителей, но перед покупкой этого материала важно знать, что для обустройства внешней стороны строения этот вид опалубки не подойдет. Стекломагнезитовую опалубку используют только с внутренней стороны. Обладает низкими показателями горючести

Пенополистирольная несъемная опалубка. Изготавливается из листов пенополистирола, скрепляется между собой металлическими винтовыми соединениями. Обладает теплоизоляционными качествами, доступна по стоимости. После установки опалубки из пенополистирола требуется облицовка здания, проведение финальных отделочных работ

Обладает низкими показателями горючести. Пенополистирольная несъемная опалубка. Изготавливается из листов пенополистирола, скрепляется между собой металлическими винтовыми соединениями. Обладает теплоизоляционными качествами, доступна по стоимости. После установки опалубки из пенополистирола требуется облицовка здания, проведение финальных отделочных работ.

Несъемная опалубка из щепо-бетонных плит. Состав плиты – деревянная щепа, имеющая воздушные пузырьки. Технические характеристики материала превосходны: высокие показатели теплоизоляции, пожарная безопасность, устойчивость к влаге, отсутствие гниения, доступная цена. Кроме того, щепо-бетонные плиты используются не только для создания опалубки для фундамента, но и для возведения межкомнатных перегородок во время строительства дома.

Правила монтажа

Перед началом работ по изготовлению опалубки, необходимо подготовить инструменты и дополнительные материалы для её соединения, укрепления и установки. Набор инструментов — стандартный для плотницких работ:

• топоры (большой и маленький);
• ножовка (электрическая пила или лобзик);
• молоток;
• отвёртка (шуруповёрт);
• измерительные инструменты (рулетка, уровень, отвес);
• деревянный брус, отрезки арматуры и пластиковой трубы небольшого диаметра;
• крепёжные метизы (длинные болты или шпильки, гайки, саморезы).

Плиты ОСП легко разрезать на детали нужного размера, используя для этого настольную или ручную электрическую пилу. Ножовка тоже с успехом справится с этим. Плиты можно также нарезать на специальном стенде в магазине строительных материалов, по заранее снятым размерам.

Для того чтобы избежать деформации отдельных частей опалубки, при заливке, их следует укрепить рёбрами жёсткости из деревянных брусков. Их следует прикрутить по периметру каждой детали и поперёк неё

Эта мера предосторожности особенно актуальна, если используются листы большой площади, например, при изготовлении опалубки для перекрытий или фундаментной стены большой высоты

При изготовлении опалубки по обе стороны бетонного элемента здания, две противостоящие детали складываются вместе, затем в них, вверху и внизу, сверлятся отверстия под крепёжную шпильку/болт. Установив между листами ОСП отрезок пластиковой трубы нужной длины, сквозь неё пропускают шпильку и зажимают гайками, формируя короб.

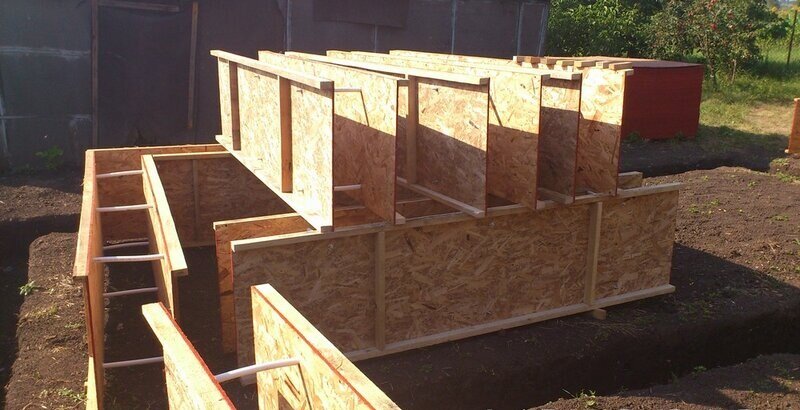

Изготавливая угловые короба для фундамента, одну из стенок двух коробов делают длиннее, чтобы можно было сформировать угол.

Из подготовленных коробов достаточно просто сформировать фундамент нужной конфигурации. Готовые короба опускают в котлован/траншею, расставляют в соответствии с планом здания и скрепляют между собой при помощи брусков. Саму опалубку фундамента закрепляют арматурными колышками, забитыми в землю. Для высокого фундамента, помимо арматуры, желательно использование подкосов, приблизительно каждые 70 см, это предотвратит разрушение конструкции, возможное при заливке бетона. Щели между отдельными коробами можно закрыть пергамином или полиэтиленом.

Если плиты ОСП используются для изготовления армопояса или невысокого фундамента, можно обойтись более простым способом монтажа опалубки. Детали армопояса крепятся нижней частью к стене при помощи длинных саморезов, а сверху деревянными брусками. Затем, при помощи вязальной проволоки, части дополнительно стягиваются между собой. Невысокий фундамент укрепляют саморезами на кольях из деревянных брусков, которые забивают в грунт, в соответствии с планом дома. Затем опалубку укрепляют подкосами снаружи.

При изготовлении опалубки для перекрытия, плиты ОСП укладывают на частую (50*50 см) решётку из поддерживающих балок, которая установлена на стойки заданной высоты. Стойки желательно устанавливать каждые полтора метра. Для их изготовления можно использовать металлические трубы или, если есть возможность их арендовать, воспользоваться промышленными стойками для монолитных работ.

Желательно заливать бетон по всему периметру, не создавая избыточного напряжения в одном месте. Если невозможно, в силу различных причин (технологические, организационные), провести заливку без перерывов, то следует создавать рабочие швы в соответствии с правилами проведения бетонных работ. Так, например, рабочий шов должен быть перпендикулярным оси бетонного элемента, без каких-либо скосов.

В этом видео можно посмотреть, как изготовить опалубку армопояса из ОСП:Плиты ОСБ можно использовать многократно (до 10 раз), а также после демонтажа опалубки их можно использовать для изготовления жёсткой обшивки на кровле или пола на чердаке. То есть, если правильно организовать порядок работ и аккуратно использовать материал, то при использовании этих плит можно обойтись без отходов и, соответственно, сэкономить средства.

Выстроить монолитное основание здания без опалубки практически невозможно. Ведь в фундаменте не должно быть ни одного дефекта, оказывающего отрицательное влияние на его эксплуатационные свойства. Еще недавно выстраивали из досок.

Основной недостаток дощатого ограждения — долговременная сборка и установка конструкции. Потому сегодня даже частные застройщики используют для этой цели ориентированно — стружечную плиту.

Как сделать опалубку из OSB плит своими руками?

Опалубка является неотъемлемой частью на строительной площадке. Она используется не только для возведения ленточного фундамента, но и лестниц, армопояса, плит перекрытий, колонн, стеновых конструкций. Позволяет создавать изделия из бетонного раствора определенной формы. Зачастую основными элементами для ее изготовления выступают деревянные доски или металлические пластины. Одним из наиболее практичных вариантов является ОСБ.

ОСБ-плиты имеют некоторые недостатки:

• Плохо сопротивляются высоким сосредоточенным нагрузкам.
• Имеют фенол в клеевых составах, что вредно для здоровья человека.
• Панели 3 и 4 типа можно размещать только снаружи здания.

Опалубка из фанеры и ОСП зачастую используется в строительство зданий и сооружений различного назначения. Благодаря их механическим свойствам они широко распространены для обшивки стен, полов кровли, каркасов для фундамента, плит перекрытий и других железобетонных монолитных конструкций. Существуют элементы с ламинированной поверхностью, что значительно упрощает их установку и повышает эффективность в качестве ограждающих изделий. Также панели применяются в изготовлении мебельной продукции.

Расчет опалубки для ленточного фундамента проводится только после устройства траншей. При этом должна учитываться высота цоколя здания и удельная плотность бетонного раствора, возлагающая определенную нагрузку на щиты. Для ее изготовления используются:

1. Деревянные бруски в качестве ребер жесткости.
2. Метизы для соединения конструкции (болты с гайками, шайбы, шпильки).
3. Металлические уголки для надежного скрепления плит.
4. Пластиковая труба для скрепления противоположно расположенных щитов.
5. Арматурные стержни.
6. Фанера или рейки для закрытия щелей.
7. Саморезы для соединения ОСБ и пергамина.

На подготовительном этапе осуществляется нарезка плит необходимых размеров, пластиковых труб и арматуры, а также проводится расчет габаритов щитов.

Технология монтажа по шагам

Сборка ограждения начинается после земляных работ и укладки песчаной подушки под ленточный фундамент. Самым практичным вариантом является устройство съемной опалубки. Сборно-щитовые системы позволяют быстро и легко собрать щиты нужных размеров с коррекцией угловых участков.

Монтаж проводится в такой последовательности:

1. Нарезаются OSB-плиты по размерам граней фундамента, при этом высота делается несколько больше чистого уровня на 15 см.

2. Изготавливаются каркасы для стенок. Бюджетным вариантом является деревянный, однако для многократного использования понадобятся щиты из металлических гнуто-сварных профилей.

3. ОСБ заготовка крепится к каркасу саморезами, шляпки которых должны быть во внутренней стороне и слегка утоплены.

4. Каждая сторона опалубки усиливается поперечными брусками с шагом 40 см. это позволит соблюдать геометрию создаваемой конструкции.

6. Продеваются пластиковые трубы, которые позволят соблюдать точность ширины на любом отрезке ленточного фундамента. После заливки раствора и его затвердевания они остаются в теле бетона, при этом неплохо работают в качестве вентиляции.

7. Если трубы отсутствуют, крепление можно сделать при помощи гаек. Тогда на сторону приходится около 4 штук с шайбами. При демонтаже они удаляются, а концы шпилек отрезаются заподлицо.

8. При заливке бетонной смеси угловые участки воспринимают наибольшие усилия, поэтому проводится усиление деревянными брусками, вертикально вбитыми в землю. Для дополнительного укрепления используются стальные уголки, соединяющие щиты с колышками.

Для придания максимальной жесткости в щитах делают отверстия, в которые вставляются закладные арматурные изделия в форме буквы «Т». Длинная сторона приваривается к арматурному каркасу фундамента и заливается раствор. После застывания излишки деталей срезаются болгаркой.

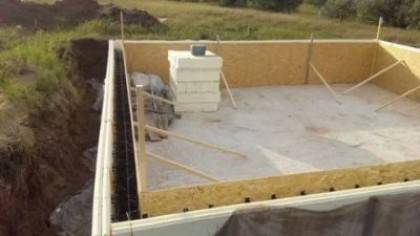

Наклонные брусья с наружной стороны конструкции с шагом 1 м позволяют удерживать ее в вертикальном положении до самого конца строительства. Распорки должны приставляться к щитам под углом 30-45°, тогда исключается вероятность их заваливания. По окончанию устройства опалубки поводится контрольная проверка параллельности боковых граней. Для этого потребуется кусок бруса и водяной уровень.

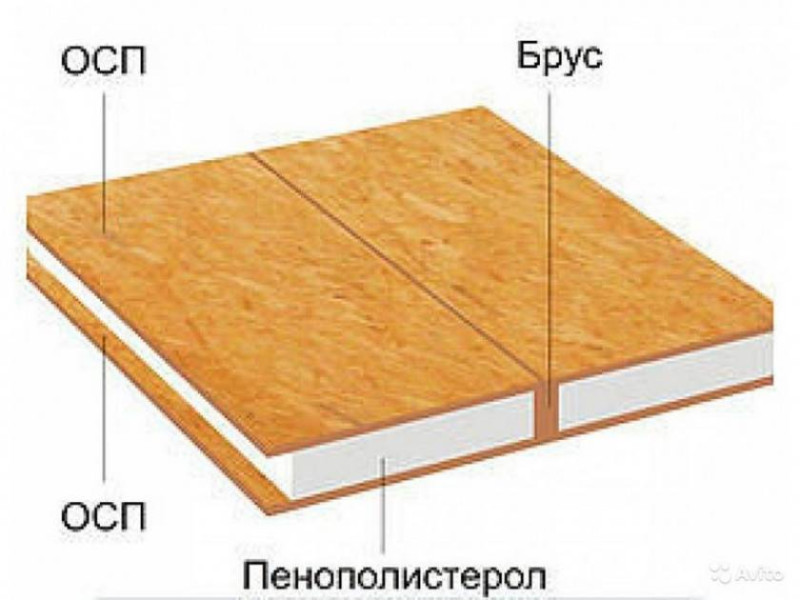

Опалубка сокращает время строительства, совмещая закладку фундамента и его утепление. Для этого на этапе устройства ограждающих конструкций, между арматурным каркасом и щитами укладываются плиты из полистирола.

Источник
