Подключение газового котла: нюансы подключения одноконтурного котла, двухконтурного

Основные требования к дымоотводу и вентиляционным путям

Даже если установлено оборудование, отслеживающее уровень тяги в дымоходе и наличие утечки газа, при обнаружении которых автоматически отключается подача газа, обеспечение должного функционирования вентиляционной системы и газоотвода необходимо – этого требуют государственные нормы. Также стоит учитывать, что в случае недостаточного внимания к обустройству указанных систем возможны серьезные последствия.

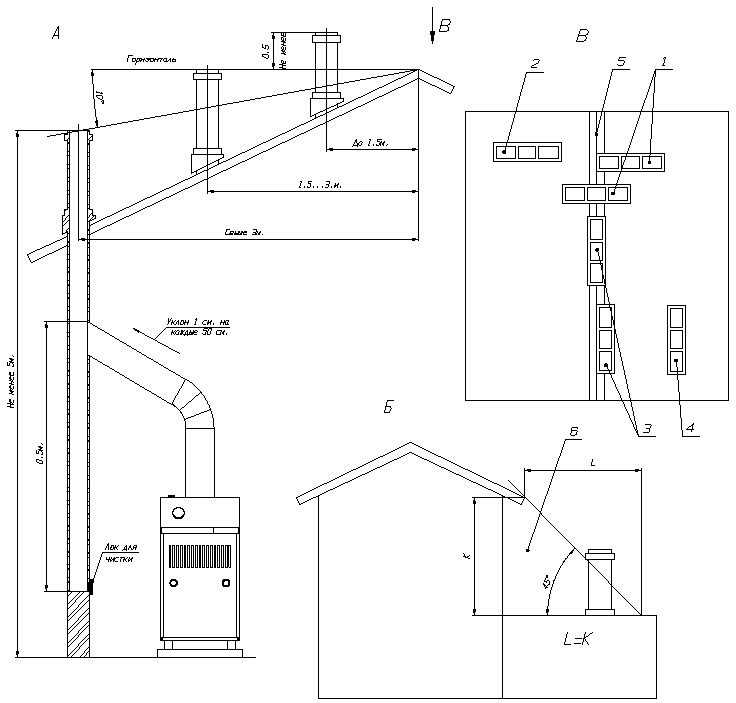

К газоотводу и вентиляционным путям выдвигаются следующие требования:

  • Для этих систем нужно сооружать отдельные каналы.
  • Труба вывода отработанных продуктов горения должна иметь не больше трех изгибов или поворотов.
  • В помещение котельной должна постоянно осуществляться подача свежего воздуха через специальное отверстие в наружной стене или двери (оно располагается в нижней части).
  • Труба дымохода должна состоять из определенных материалов: первые 5 м от выхлопа оборудования нержавеющая или углеродистая сталь, дальше допускается использование многослойных материалов.
  • Дымоотвод должен состоять из двух каналов: основного и ревизионного (нужен для чистки и расположен от основного ниже на 0.25 м и более).
  • Часть газоотвода, расположенная на улице, должна быть выше конька крыши.

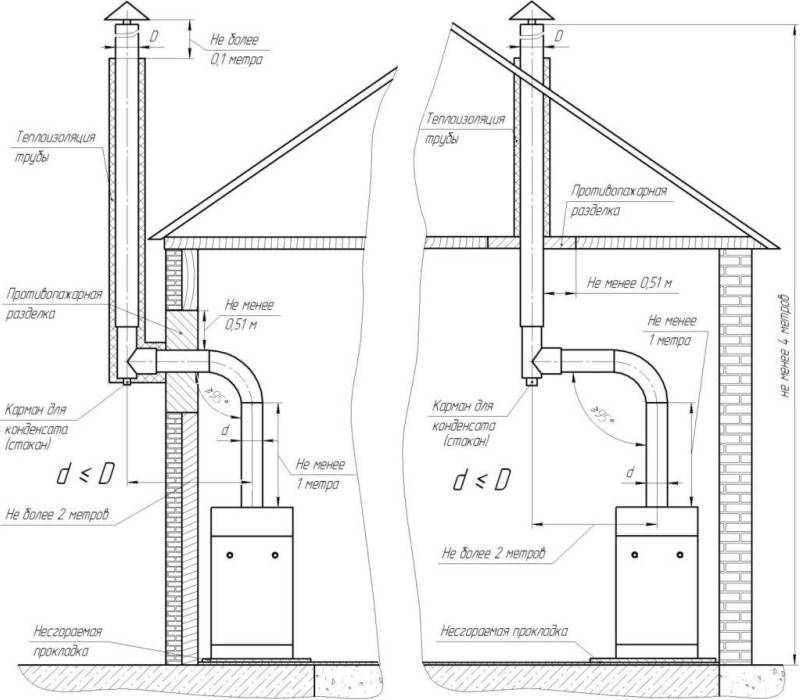

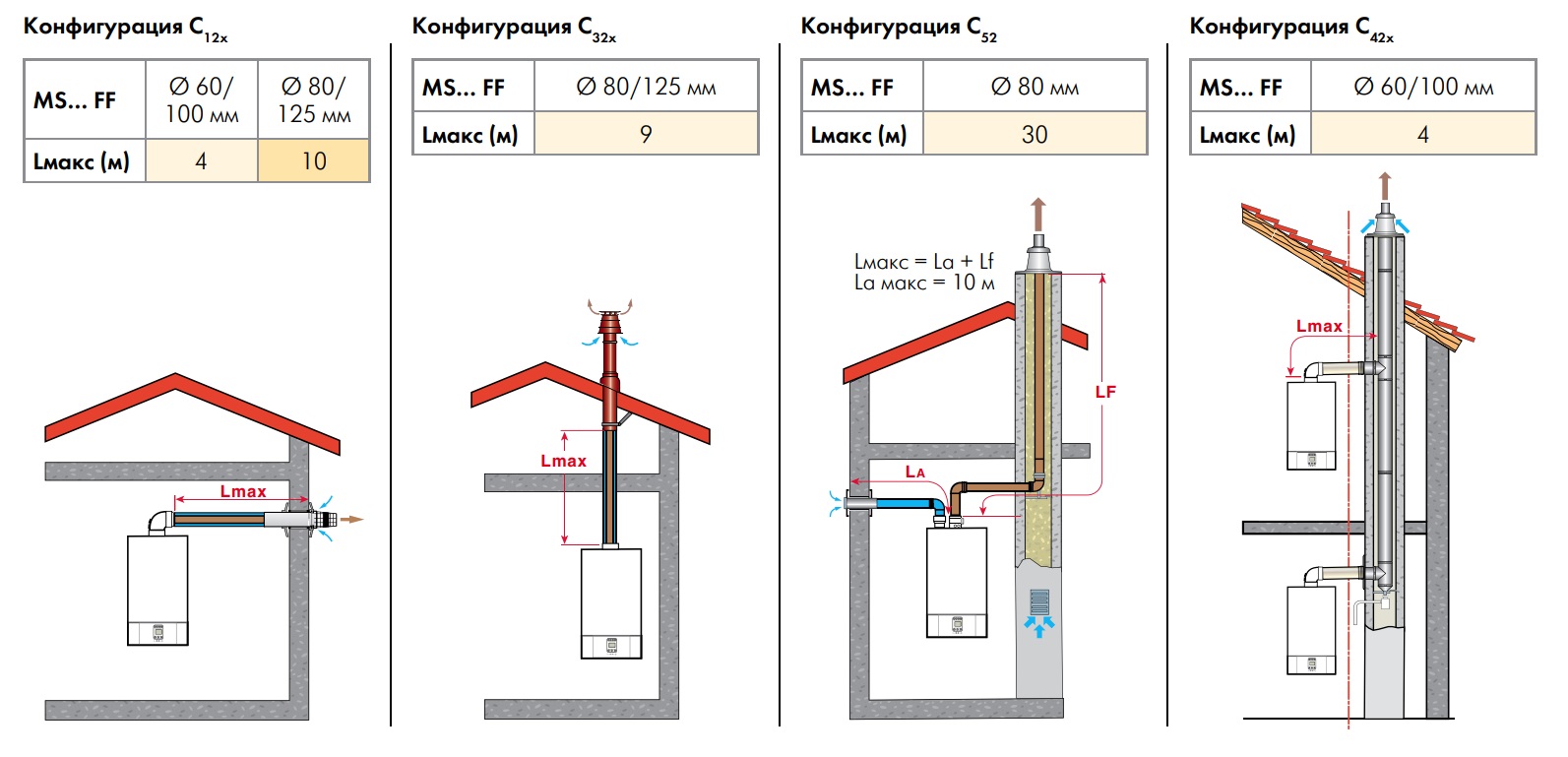

Схема монтажа дымовых труб

Также стоит правильно проводить расчет приточного отверстия вентиляционной системы. Если подача воздуха осуществляется снаружи сооружения, то на 1 кВт мощности отопительного агрегата должно быть 8 см2, а в случае подачи изнутри – 30 см2.

Требования к котельным установкам небольшой мощности (до 30 кВ)

Если вы планируете разместить газовый котел, мощность которого не превышает 30 кВт, отдельное помещение не потребуется. Такая частная котельная подходит для установки на кухне, но с соблюдением следующих нормативов:

  • Площадь помещения не больше15 м?
  • Высота потолк не менее 2,2 метра
  • Наличие вентиляции в помещении
  • Стены, у которых будет размещён котел, должны быть сделаны из негорючих материалов (кирпич, бетон и др.) Объектами повышенной пожаробезопасности являются деревянные дома, в них размещайте котел с соблюдением дистанции в 400 мм от стен.

При несоблюдении этих требований вы подвергаете себя риску получения штрафа или создания пожароопасной ситуации.

Котельная установка в отдельном помещении

Котельная для частного дома, мощность которой превышает 30 кВт, требует отдельной комнаты. Допускается устройство котельной, работающей на природном газе в подвале, на цокольном и первом этаже здания. При этом соблюдайте следующие правила:

  • Отдельный выход на улицу
  • Наличие окна в помещении
  • Объем помещения не менее 15 м?
  • Беспрепятственный доступ к тепловому агрегату, а также вспомогательному оборудованию
  • Отделение соседних с топочной комнатой стен огнестойкими стенами
  • Наличие приточно-вытяжной вентиляции, которая за 60 минут трехкратно обновляет объема воздуха

Расположение котельной для частного дома учитывается на этапе его проектирования. Правильным будет размещение технических помещений с северной либо восточной стороны. Остальные части строений лучше подходят для обустройства жилых комнат. Кроме этого, целесообразно расположить котельную рядом с помещениями, которые содержат техническое оборудование. К ним относятся санузел, кухня или гараж. Это обеспечит удобство в эксплуатации котельной.

Установка отдельностоящей котельной

Отдельная котельная для частного дома экономит жилую площадь и более безопасна в отличие от внутренней. Производители теплоэнергетического и газового оборудования предлагают готовые решения котельных наружного размещения. На рынке котельного оборудования предлагаются готовые решения, одно из них – мини-котельная наружного размещения ТГУ-НОРД для частного дома. Установка такой котельной позволяет избежать множества проблем и имеет ряд преимуществ:

  • ТГУ-НОРД располагается в непосредственной близости от дома
  • За счет наружного размещения ТГУ высвобождается полезная площадь  жилых помещений
  • Не требуется устройство системы вентиляции и выведение дымовой трубы из дома

Такая мини-котельная не требует фундамента и устанавливается на твердую ровную поверхность.

Требования к окнам, дверям и стенам котельной для частного дома

Помещение, в котором размещена котельная для частного дома должно быть оборудовано окном, выполненном в соответствии с ГОСТ Р 56288-2014. Основной его целью является предотвращение разрушения несущих конструкций строения в случае взрыва. Расчет размера окна производится с учетом площади котельной. Так, для помещения площадью 10 м? площадь остекления должна быть не менее 0,9 м?, а для котельной площадью 16 м? – 1,6 м?.

Дверь в котельной обязательно должна присутствовать только в пристроенных к зданию топочных. Если вы решили купить котельное оборудование для частного дома и установить его в подвале, то никто не потребует наличие двери в котельной. Исключением в данном случае является размещение в доме топочной на дровах или пеллетах. Для такого варианта отопления необходимо обустройство отдельного выхода на улицу. К дверям предъявляются следующие требования:

    • Открытие двери должно осуществляться наружу
    • Дверная конструкция должна быть шире на 20 см габаритов котла
    • В качестве материала для изготовления двери должна использоваться сталь, а для заполнения – базальтовое волокно
    • Порог двери не должен превышать 10 см от уровня пола

Требования касаются и стен котельной. Не подходят сэндвич-панели, а также деревянный каркас. Стены в данном случае выкладывают либо из кирпича, либо из газобетонных блоков. Такие материалы способны выдерживать пожар в течение 120 минут.

Требования к котельной в загородном доме должны выполняться в обязательном порядке. При несоблюдении норм и правил, касающихся объема помещения, наличия окон или дверей, последствия могут быть неприятными и даже трагическими.

Общие сведения об электрических котлах

Теплосиловые агрегаты этой категории привлекают высоким КПД и неприхотливостью в эксплуатации, поэтому пользуются особой популярностью среди потребителей. Производители электрических котлов предлагают следующие виды оборудования:

  1. ТЭНовые электрокотлы. Работа отопительного устройства обеспечивается нагревательным элементом в теплообменнике. Прибор выделяется простотой монтажа и подключения, удобством эксплуатации.
  2. Электродные устройства. Теплоноситель прогревается в процессе прохождения электричества через воду с солями. Подача тока вызывает движение частиц воды, их энергия превращается в тепло. Электроды со временем растворяются в рабочей среде, поэтому требуется периодическая замена элементов.
  3. Индукционные котлы отопления. Теплообменник представляет собой диэлектрическую трубу с ферромагнитным стержнем.

При работе последнего устройства возникают вихревые токи, и образуется тепловая энергия.

Размещение теплогенератора, требования к помещению

Для помещения, в котором будет находиться газовое оборудование, существуют строгие требования:

  • Не разрешается устанавливать отопительный агрегат, работающий на газе в ванной комнате или в жилой зоне дома. Допускается располагать оборудование на кухне или других нежилых помещениях. Разрешена установка на любом этаже здания. Но лучше всего для газового оборудования подойдёт наружная пристройка или даже отдельная котельная.
  • Допускается установка отопительной системы только в помещениях с высотой потолков не менее двух метров и площадью не менее 7,5 кв.м.
  • Обязательно наличие окон, выходящих на улицу.
  • Необходимо продумать приточно-вытяжную вентиляцию помещения. Если теплогенератор ставится на кухне, то подойдёт форточка для проветривания.
  • Панель подвесного котла должна быть расположена на расстоянии не менее 125 см от стен или других предметов.
  • На кухне разрешается устанавливать газовый агрегат мощностью до 60 квт, в пристройках и коридорах – до 150 квт. Для наружной котельной максимальная мощность не предусмотрена.

Электрическое подключение газового устройства

Современные котлы на газу существуют с 2-мя вариантами подключения к электросети: трехжильный заизолированный кабель и с вилкой для подключения в розетку. В обоих случаях следует придерживаться правила: подключение газового устройства выполняется через индивидуальный автомат защиты к щитку и обязательно понадобится позаботиться о заземлении. Рекомендуется использовать стабилизаторы напряжения, а также резервные источники питания, чтобы подготовиться к отключению электроэнергии.

Автомат отключения должен устанавливаться возле котла, чтобы его можно было быстро и просто отключить. Нельзя заземлять устройство на трубу отопления или газопровода. Для того чтобы обеспечить качественное заземление, необходимо оборудовать контур заземления или точечное заземление.

Отличия монтажа настенного и напольного котла

Различие монтажа настенных и напольных котлов заключается в их конструкциях и размерах. В первом случае агрегаты более легкие и при их установке особые требования предъявляются к подготовке стенового покрытия, аналогичных требованиям при подключении газовых колонок.

Стенка или перегородка, для размещения устройства, обязана быть крепкой, для того, чтобы выдерживать вес конструкции. Ее надо защитить огнеупорным стройматериалом, чтобы обеспечит теплоизоляцию от горячих поверхностей котла.

Агрегат закрепляют на расстоянии 5 см от стенового крепления и не менее 50 см от остальных стен и потолка. Расстояние до пола должно быть не меньше 80 см. Устанавливают конструкцию ровно, без перекосов, параллельно настилу пола.

Подключение напольного газового котла требует установки агрегата на крепкое основание, способное удержать его весовую нагрузку. Для чего выполняют бетонную стяжку или на пол помещается лист оцинковки. При установке котла на основание, проверяют, чтобы он располагался строго параллельно уровню пола.

Котел в интерьере тоже должен смотреться гармонично

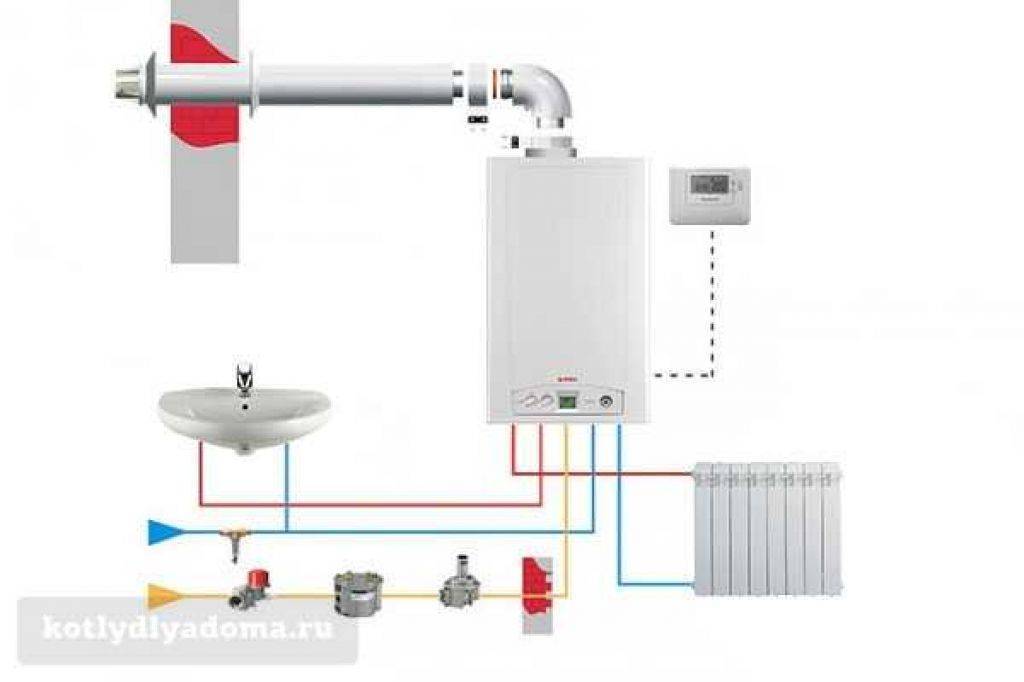

Подсоединение к дымовентиляционной системе, линиям водоснабжения, отопления и электропитания при подключении напольного газового котла производится аналогично настенной модели, в соответствии с рекомендациями завода-изготовителя.

В обеих вариациях, накануне первого запуска, заполняют систему водой. Ее набирают очень медленно, чтобы удалить из отопительного контура все воздушные пробки.

Необходимо также не забывать, что установку любого котельного оборудования запрещено выполнять при отрицательных температурах. Допустимая температура для забора воздуха с улицы от 5 до 30 С.

Таким образом, можно подвести итог, что обвязку газового котла, несмотря на кажущуюся простоту, лучше выполнять специалистам, а при подключении к газовой магистрали – это обязательное условие, чтобы получить разрешение на эксплуатацию от газоснабжающей организации.

Описание двухконтурных газовых котлов

Двухконтурный котел представляет собой комбинированный тип, который предназначен не только для отопления, но и горячего водоснабжения. Проще говоря, установленная горелка может подогревать теплоноситель системы отопления и, параллельно, нагревать воду для нужд обитателей дома (помыть посуду, принять горячий душ).


Функциональные возможности двухконтурного устройства больше

Устройство и принцип работы

Несмотря на производителя, устройство оборудования включает в себя горелку, теплообменник и систему, отвечающую за регулировку температуры и выбор режимов. В зависимости от моделей и брендов, могут варьироваться лишь некоторые незначительные детали и производительность.

Настенные модели больше подходят для небольших помещений, а вот для обогрева большой площади, лучше приобретать напольные модели.

Контур, который отвечает за систему отопления — замкнутый. Таким образом, жидкость, предназначенная для обогрева дома, находящаяся в батареях, постоянно циркулирует по кругу, не смешиваясь с водой для бытовых нужд.

Второй контур присоединен к трубам горячего водоснабжения в доме. Подача воды происходит при открытии соответствующих кранов.

Теплоноситель, который передвигается по замкнутому кругу, никак не попадает во второй контур ГВС. При открытии с помощью трехходового крана происходит перекрытие теплоносителя в систему отопления, и он идет на вторичный теплообменник, отвечающий за горячую воду. При закрытии кранов, система циркуляции отопления вновь восстанавливается.


Различия очевидны

Разновидности

Такие агрегаты также бывают настенные и напольные. Если мощность высокая, то чаще всего модели производятся напольного типа.

Теплообменники бывают: битермические (две трубки разного диаметра вставлены друг в друга, внутренняя для воды, внешняя для отопления) и раздельные (два модуля, они же трубки с ребрами, находятся в разных частях оборудования, но при этом связаны между собой).

По материалам бывают: из нержавеющей стали, медные и алюминиево-кремниевые.

Плюсы и минусы

Плюсы:

  • выгодный вариант совмещения двух функций в одном агрегате;
  • автоматическая система безопасности и регулировки режимов;
  • нагрев необходимого количества воды, без постоянного накапливания и остывания, как в бойлере;
  • компактность, удобство размещения в одном помещении.

Минусы:

  • требуется соблюдать баланс между температурой отопления и воды (при открытии нескольких кранов, температура может быть недостаточной);
  • больший расход воды, так как после перестройки на горячее водоснабжение, необходимо несколько минут для нагрева.

Еще одним существенным недостатком некоторые владельцы частных домов называют неудобство при поломках. Если агрегат выходит из строя, семья остается и без отопления и без горячей воды.

Одноконтурный настенный Viessmann

Расчет мощности котла

Часто при установке просто рассчитывают мощность газового котла, как 1 кВт на 10 м2 площади жилого дома +15% как резерв, предназначенный для пиковых нагрузок. Но более целесообразно подсчитать необходимую производительность оборудования по формуле:

MK=SxUMK/10,

В которой принимается:

  1. MK – требуемая мощность котла;
  2. S – общая площадь дома;
  3. UMK – удельная мощность прибора.

UMK – используется в расчете в виде коэффициента, он изменяется в зависимости от места размещения жилого дома, в России это:

  • Юг – 0,7-0,9;
  • Средняя полоса – 1,0-1,2;
  • Зоны с резко континентальным климатом — 1,2-1,5;
  • Дальний восток и север страны – 1,5-2,5.

Эта формула подходит для 1 этажных зданий, построенных в соответствии со СНиПами. Для сооружений по индивидуальным проектам мощность котла находят по другой формуле:

MK=QtxKz,

В которой принимается:

  • Qt – теплопотери здания, кВт;
  • Kz — коэффициент запаса около 15-25%.

Теплопотери здания находят по формуле:

Qt=VxPtxk/860,

В которой принимают:

  • V – объем помещения;
  • Pt – разница внутренней и наружной температур;
  • K – коэффициент рассеивания, меняется в зависимости от теплоизоляции и конструкционных материалов дома.

Коэффициент рассеивания равен:

  1. Здания из древесины без теплоизоляции – 3,0-3,5;
  2. Кирпичные постройки в один кирпич, неутепленной кровлей и простыми окнами – 2,0-2,9;
  3. Из двойной кирпичной кладки, кровлей утепленной минеральной ватой и с установленными двойными окнами – 1,0-1,9;
  4. Теплоизоляция чердака и наружных стен проведена пенополистиролом, установлены металлопластиковые окна с двойным стеклопакетом – 0,6-0,9.

Что такое обвязка и из чего ее делают

В системе отопления две основные части — котел и радиаторы отопления или теплый пол. То что их связывает и обеспечивает безопасность — это и есть обвязка. В зависимости от типа установленного котла используются разные элементы, потому обычно рассматривают отдельно обвязку твердотопливных агрегатов без автоматики и автоматизированных (чаще — газовых) котлов. У них разные алгоритмы работы, основные — возможность нагрева ТТ котла в фазе активного горения до высоких температур и наличие/отсутствие автоматики. Это накладывает ряд ограничений и дополнительных требований, которые приходится выполнять при обвязке котла, работающего на твердом топливе.

Пример обвязки котла — сначала идет медь, потом — полимерные трубы

Что должно быть в обвязке

Для обеспечения безопасной работы отопления обвязка котла должна содержать ряд устройств. Обязательно должны быть:

  • Манометр. Для контроля давления в системе.
  • Автоматический воздухоотводчик. Для спуска воздуха, попавшего в систему — чтобы не образовывались пробки и не стопорилось движение теплоносителя.
  • Аварийный клапан. Для сброса чрезмерного давления (подключается к системе канализации так как стравливается  некоторое количество теплоносителя).
  • Расширительный бак. Необходим для компенсации теплового расширения. В системах открытого типа бак ставится в верхней точке системы и представляет собой обычную емкость. В закрытых системах отопления (обязательно с циркуляционным насосом) ставится мембранный бачок. Место установки — в обратном трубопроводе, перед входом в котел. Он может быть внутри настенного газового котла или устанавливается отдельно. При использовании котла для подготовки воды для ГВС также необходим расширительный бак в этом контуре.
  • Циркуляционный насос. Обязателен к установке в системах с принудительной циркуляцией. Для повышения эффективности отопления может стоять и в системах с естественной циркуляцией (гравитационных). Ставится на подачу или обратку перед котлом до первого ответвления.

Часть этих устройств уже установлена под кожухом газового настенного котла. Обвязка такого агрегата очень проста. Для того чтобы не усложнять систему большим количеством отводов манометр, воздухоотводчик и аварийный клапан собирают в одну группу. Есть специальный корпус с тремя отводами. На него накручиваются соответствующие устройства.

Так выглядит группа безопасности

Устанавливают группу безопасности на подающем трубопроводе сразу на выходе котла. Ставят так, чтобы легко было контролировать давление и можно было вручную стравить давление в случае необходимости.

Какими трубами делать

Сегодня в системе отопления уже редко используют металлические трубы. Их все чаще заменяют на полипропилен или металлопластик. Обвязка газового котла или любого другого автоматизированного (пеллетного, на жидком топливе, электрического) возможна сразу этими видами труб.

Настенный газовый котел можно подключать полипропиленовыми трубами сразу от входа котла

При подключении твердотопливного котла хотя-бы метр трубы на подаче непроходимо делать металлической трубой и лучше всего — медной. Дальше можно ставить переход на металлопластик или полипропилен. Но и это — не гарантия того, что полипропилен не разрушится. Лучше всего сделать дополнительную защиту от перегрева (закипания) ТТ котла.

При наличии защиты от перегрева обвязку котла можно сделать полиропиленовыми трубами

Металлопластик имеет более высокую температуру эксплуатации — до 95°C, чего достаточно для большинства систем. Можно ими делать и обвязку твердотопливного котла, но только в случае наличия одной из систем защиты от перегрева теплоносителя (рассказано чуть ниже). Но металлопластиковые трубы имеют два существенных недостатка: сужение в месте соединения (конструкция фитингов) и необходимость регулярной проверки соединений, так как они со временем текут. Так что обвязку котла металлопластиком делают при условии использования в качестве теплоносителя воды. Незамерзающие жидкости более текучие, потому в таких системах обжимные фитинги лучше не использовать — они все равно будут течь. Даже если заменить прокладки на химически стойкие.

Разновидности газового отопительного оборудования

Особенности разных схем обвязки

Теплоноситель перемещается по трубопроводу за счет уклона системы или принудительно прокачивается циркуляционным насосом. В зависимости от этого подбирают схему обвязки котла.

Способ 1: обвязка в гравитационных системах

Обвязка котла в гравитационной отопительной системе проста, и ее может смонтировать любой человек, умеющий обращаться с инструментами. Теплоноситель перемещается в соответствии с физическими законами.

Для этого не требуется никаких приборов. Работа системы не зависит от электричества, поэтому внезапное отключение не скажется на качестве обогрева.

Обвязка котла обойдется в минимальные деньги, т.к. не приходится докупать дополнительные приборы, платить бригаде мастеров за монтаж. Эксплуатация такой системы тоже дешева, а поломки можно исправить самостоятельно.

Обвязку котла в системе гравитационного отопления можно смонтировать своими руками, но не всегда удается сделать это безупречно. Если допущены ошибки при расчете диаметра и отопление плохо работает, ситуацию можно исправить, установив насос

Единственный минус: такую схему можно использовать лишь для дома небольшой площади. Кроме того, придется тщательно рассчитать диаметр труб и неоднократно перепроверить данные, иначе нельзя гарантировать нормальный обогрев дома. Трубопровод большого диаметра портит интерьер, и его проблематично замаскировать.

Способ 2: обвязка котла с циркуляционным насосом

Системы с насосным оборудованием проще в управлении, чем гравитационные. При устройстве принудительного отопления обвязка котла сложнее и дороже, зато результат – комфортная температура во всех комнатах.

Это отопление энергозависимо, поэтому желательно перестраховаться и смонтировать его так, чтобы при отключении электроэнергии можно было переключить систему в режим гравитационной циркуляции теплоносителя.

Невозможно организовать принудительную циркуляцию, если дом не подключен к энергосети, однако такое случается нечасто. Для большого здания это наилучшая схема отопления, хотя устройство обвязки котла требует немалых усилий

Схема обвязки котла усложнена дополнительными приборами, которым в процессе эксплуатации потребуется регулярное обслуживание. Не имея опыта, затруднительно справиться самому, поэтому придется нанимать мастеров и оплачивать их работу.

Гидровыравниватели подключают к отоплению домов, в которых проживает множество людей. Приборы нужны там, где предусмотрены несколько контуров и установлены мощные котлы (больше 50 кВт)

Чтобы минимизировать количество дополнительных устройств, можно реализовать схему с первично-вторичными кольцами с циркуляционными насосами в каждом из них. Если мощность котла составляет меньше 50 кВт, то в схему следует включить коллекторы, иначе батареи будут неравномерно прогреваться.

Комбинированные системы экономичны и эффективны. Теплый пол работает за счет нагретой воды, поступающей от контура радиаторов. Это позволяет целесообразно расходовать энергоресурсы и жить с максимальным комфортом

Лучшая обвязка котла для обогрева небольшого дома – простейшая. Не нужно устанавливать лишних приборов, ведь чем проще конструкция, тем надежнее. Однако для просторного здания с несколькими контурами отопления стоит выбрать схему с принудительным перемещением теплоносителя и коллектором-гребенкой.

Какие документы должны быть готовы и кто их выдает

После выполнения проекта, потребуется получить согласования с газовой службой и коммунальными предприятиями.

Сначала нужно определиться с документацией. Источник фото: az.all.biz

Процесс подготовки документации:

  1. Получение технических условий (ТУ). Необходимо направиться к местным газовикам. Для оформления заявления нужен часовой расход топлива котла, который определяется проектным решением. ТУ выдаются через 1-2 недели.
  2. Согласно ТУ выполняют проект установки газового оборудования, обычно он включается в раздел “Газовое хозяйство” общего проекта на котел.
  3. Разработанный проект передается на утверждение в газораспределительную компанию, выдавшую ТУ.

В эту же организацию с заявлением, одновременно, подается техпаспорт котлоагрегата, заводские инструкции, сертификаты и экспертиза о соответствии котла государственным стандартам.

Согласование может проходить в течение от 10 дней и до 3-х месяцев, все будет зависеть от сложности материала. При отказе, инспекция должна выдать перечень исправлений для устранения недостатков.

В случае, если все поправки выполнены, ставятся печати на проекте и можно начинать установку котла. Несанкционированное подключение к газовой магистрали влечет за собой наложение огромных штрафных санкций на владельца котла.
