Проектирование системы водоснабжения

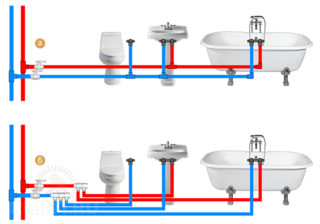

Последовательная (а) и коллекторная (б) схема водоснабжения
Начинать проводить водопровод надо с составления проекта, который в виде эскиза рисуют на бумаге схематично. На плане квартиры распределяются сантехнические приборы, к которым будут протянуты трубы водоснабжения. К потребителям от стояка, проходящего сквозь этажи, необходимо провести линии, обозначающие трубы, чтобы связываемые расстояния имели минимальную длину.
Трубная разводка в квартирах собирается по тройниковой или коллекторной схеме. Первая – сантехнические приборы к трубе подключаются последовательно. Вторая – устанавливается коллектор с несколькими соединительными патрубками. Один с большим диаметром соединяется со стояком, остальные с меньшими диаметрами соединяются параллельно с потребителями.
Первая схема проще в монтаже и экономичнее в плане расхода материалов. Вторая – эффективнее в плане водоснабжения. Вода до каждого потребителя будет доходить в требуемом объеме и с постоянным напором. Но эта схема сложная, с большим расходом исходного материала. В небольших по площади квартирах выбирают тройниковую разводку.
После выбора способа распределения водопроводных труб и создания эскиза надо подсчитать, какое количество материала уйдет на водопровод. Так как схема на бумаге сделана в масштабе, несложно будет подсчитать длины трубных участков, которые суммируются. Здесь же на схеме будут хорошо видны места установки фитингов: тройников и отводов. Надо подсчитать их количество.
Типы разводки инженерных коммуникаций
Существует два вида разводки:
- последовательная;
- коллекторная.
Оба типа разводки имеют свои плюсы и минусы. Отметим, что последовательная разводка применяется в зданиях с малым количеством сантехнических приборов (4-5 точки), но значительно дешевле при устройстве. Подходит для стандартной квартиры или небольшой ванной комнаты в частном доме.
Для зданий большой площади, с большим количеством используемых сантехприборов выполняется коллекторная разводка труб (более 5 точек и при дальнем расположении приборов друг от друга). Удобный тип разводки, но значительно дороже обходится, чем последовательный тип монтажа.
Рассмотрим кратко оба типа разводки труб в ванной комнате.

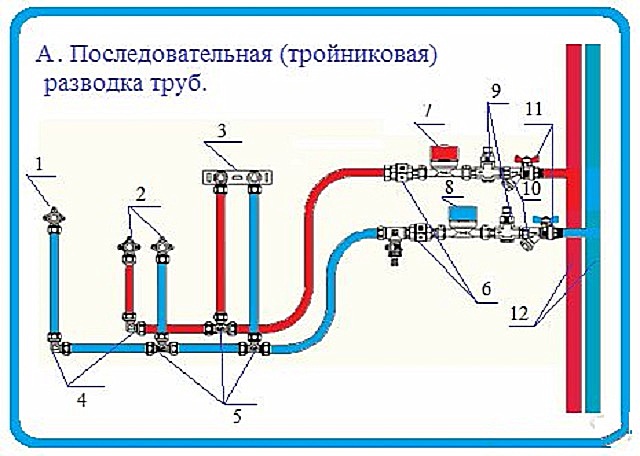

Разводка последовательного типа
Типовым видом подключения сантехприборов можно считать их последовательное подключение в таком порядке:
- унитаз;
- раковина;
- ванна (душевая кабина).
В наше время почти всегда подключается стиральная машина. Также можно подключить биде. Для обеспечения горячей водой, используется электрический бойлер. Удобно, при наличии места, выполнить установку бойлера тоже в ванной комнате.

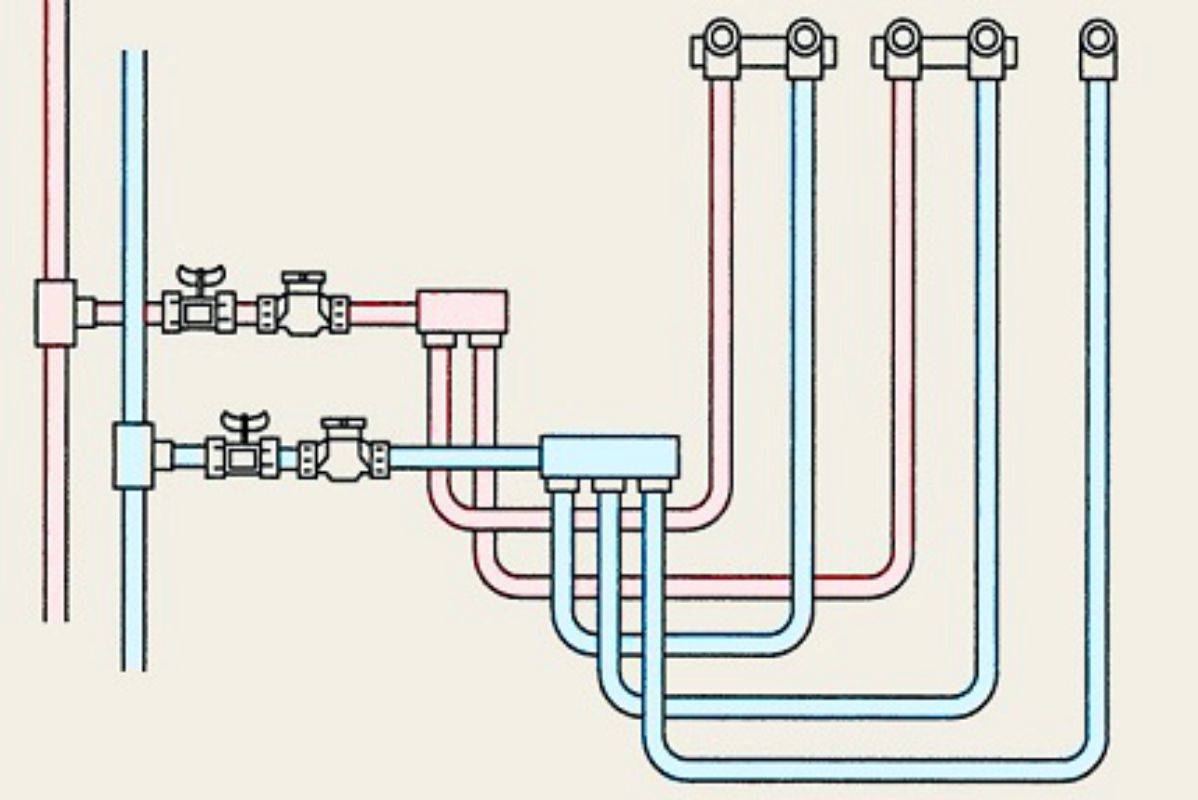

Коллекторный тип разводки

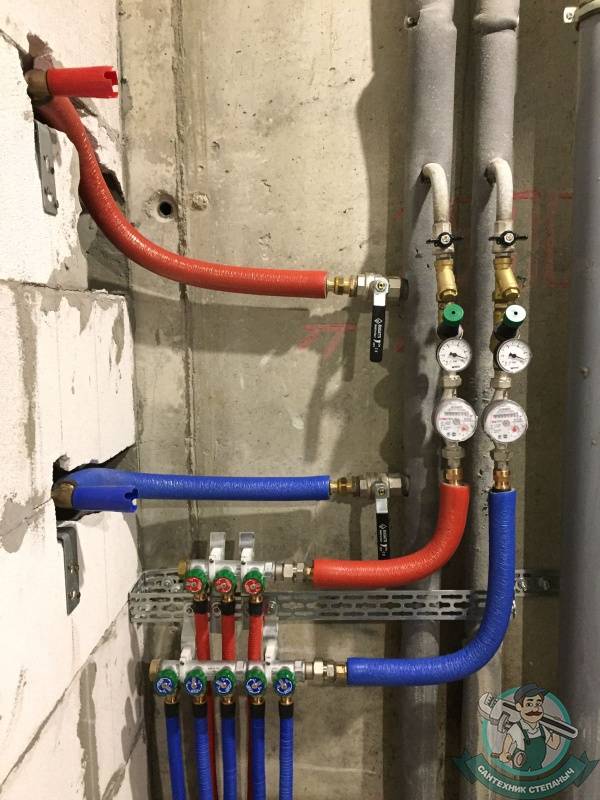

От стояков водоснабжения выполняется установка коллекторов (горячее и холодное водоснабжение). Диаметр каждого коллектора должен быть равен сумме диаметров подводящих труб к сантехприборам.
Коллекторы лучше приобретать в собранном виде для нужного количества монтируемых приборов, можно приобрести коллектор и с дополнительным отводом на перспективу увеличения точек потребления.
При коллекторном подключении каждый прибор подключен отдельно к водопроводу. Пи таком подключении сохраняется давление воды для всех точек.
Способы монтажа водопроводных труб
Имеется два способа монтажа труб в ванной комнате:
- открытый;
- закрытый.
Открытый способ прокладки труб более простой. Он имеет положительный момент в том, что можно выполнить работу после завершения отделки ванной комнаты, но несколько уступает закрытому способу монтажа труб по внешнему виду.
Коммуникации монтируются в данном случае с креплением к полу и стенам. Положительным моментом открытого способа является доступность к коммуникациям для ремонта.
Закрытый способ прокладки труб коммуникаций более трудоемкий и затратный. Приходится устраивать штробы в стенах и затем прятать коммуникации. При креплении по поверхности стены (обычно по несущим стенам) требуется устройство различных декоративных фальш-панелей.
Закрытый способ прокладки имеет лучший внешний вид, коммуникации скрыты, доступны взгляду только отдельные точки соединения с сантехприборами. Отрицательным моментом можно считать трудную доступность к коммуникациям в случае ремонта, особенно если монтаж устроен в штробах.
Скрытый, открытый и комбинированный способ прокладки труб
Разводку коммуникаций в ванной комнате можно организовать 3 способами.
Внешняя разводка. Имеет место при невозможности скрыть трубы в стенах. Такой тип разводки позволяет постоянно контролировать внешний вид соединений и легко разбирать их на случай засора или замены частей. Также он обходится более дешево при привлечении к прокладке монтажников – от 7000 рублей вместе с материалами.
Скрытая разводка. За счет того, что все соединения и участки спрятаны под облицовкой, а наружу выведены только фитинги для подключений, данный тип подводки не нарушает дизайна интерьера
Трубы надежно скрыты в стенах не могут быть повреждены по неосторожности. Но сам процесс выполнения работ по прокладке отнимает больше времени и труда
Перед прокладкой стены штробят – вырубают каналы под размещение труб. После укладки стены заделывают, сохраняя при этом плоскость. Трубопровод перед монтажом нужно облачить в обсадную трубу согласно строительным нормам.
В итоге скрытый способ прокладки заметно дороже, чем разводка труб снаружи (от 12000 рублей). Ну а если говорить о несущих стенах, то на них штробление запрещено в принципе.
Комбинированная прокладка заключается в прокладке труб по поверхности необлицованных стен с последующим монтажом декоративных фальш-панелей или коробов, которые скрывают трубопровод. Это довольно непростой метод, так как потребуется гармонично вписать выступающие части короба в интерьер и сохранить уютную обстановку в помещении. Тут на помощь приходит профилирование формы короба посредством гипсокартона и наружная отделка плиткой и декоративными элементами.
Преимущества и недостатки
Сначала нужно поговорить о недостатках коллекторной системы. Почему же не во всех квартирах устанавливается коллекторная разводка водопроводных труб? Тут ответ довольно простой: приходится тратить много средств на создание системы. Работ предстоит выполнить намного больше, чем при создании тройниковой системы.
Так, для запитывания умывальника и унитаза, например, понадобится при тройниковой разводке пять метров труб, а при коллекторной разводке – девять метров труб. Кроме того, специальная запорная арматура для коллекторной разводки стоит дорого.
Если ремонт в квартире не связан с глобальной заменой водопроводных труб, то ощущается разница между одной трубой на стене и шестью трубами. Потому чаще всего коллекторную систему создают тогда, когда меняется весь водопровод и есть возможность спрятать трубы в специальных коробах или в стене.
Несомненно, коллекторная разводка водопроводных труб имеет преимущества.
В маленькой квартире такая особенность может ничего не говорить хозяину. Однако, когда речь идет о гостиницах, больших заведениях, то такая система является настоящей находкой. И как же тогда быть, если в гостинице, например, в одном из номеров прорвало трубу? Отключать всю гостиницу от водоснабжения – это самоубийство, особенно если заведение имеет высокую «звездность». Рейтинг гостиницы упадет в тот момент, когда будет отключена вода. А вот если с коллектора закрыть в один номер подачу воды – это другое дело.
Особую пользу коллекторная система оказывает на системе отопления. Например, можно сбавить температуру на одном из радиаторов с помощью дроссельной заслонки. В системе водоснабжения можно ограничить использование воды, например, на умывальнике, где часто любят баловаться дети. Что, если они оставят кран открытым и уйдут?
Нет, квартиру не затопит, но на счетчике за несколько часов, пока не обнаружат открытый кран взрослые, сможет набежать порядка семи – восьми кубов воды. Если кран будет открыт наполовину, то цифры на счетчике будут в два раза меньше.
Можно представить еще одну ситуацию. При тройниковой разводке подключен душ и унитаз. Вы купаетесь в душе, горячую воду разбавляет напор холодной воды. Потом в это время ваша жена сходила в туалет и смыла унитаз водой из бачка. Что же будет дальше? Напор холодной воды сразу же распределится поровну на душ и унитаз. То, что в унитаз вода будет набираться медленно – не проблема. Но вот попасть под кипяток из душа – не очень приятно. В случае коллекторной разводки подача воды на душ и унитаз будет одинаковой при любом раскладе.
Некоторые рекомендации по выбору материала и инструмента
Итак, замена водопровода, вне зависимости от объема работ, требует наличия некоторых инструментов. Кроме того, следует внимательно отнестись к выбору материала для водопровода. Замена труб водоснабжения может быть произведена трубами из разного материала. Однако у всех есть своя сфера применения.
Замена водопроводных труб
В общем случае есть следующие правила и рекомендации по проделке такой работы своими руками у себя в квартире или доме:
- В том случае, когда замена водопроводных труб осуществляется скрыто, то лучше всего использовать полипропиленовые трубы, которые армированы стекловолокном;
- Сегодня очень широкое распространение получили металлопластиковые трубы, а вот век металлических уже закончен. Однако лучшими на данный момент из всех труб для горячего водоснабжение являются полипропиленовые. Они лучше металлопластиковых тем, что последние при многократном повторении смены температурного режима приходят в негодность;
- Что касается соединений, то их нужно делать своими руками в доступных местах, чтобы в случае аварии до них можно было очень легко добраться и произвести ремонт;
- Замена водопроводных труб в квартире должна сопровождаться и заменой запорной арматуры. Выбирать нужно только те краны, которые имеют шариковый механизм;
- Что касается труб, то для водопровода нужно использовать только те, которые подходят под его характеристики. Например, температура поступающей воды в квартире, качество этой воды, наличие материальных средств;
- Как уже было сказано, для горячего водоснабжения оптимальным вариантом являются полипропиленовые изделия. Они способны выдерживать температуру носителя до 80 градусов, при этом легки в эксплуатации и имеют оптимальное соотношение цена/качество.
- Замена водопровода в доме своими руками часто выполняется потому, что старая система водоснабжения не могла обеспечить потребителям нормальное давление. Причин тому может быть масса. Чтобы даже с очень низким давлением в системе обеспечить нормальный напор, в новую схему вводят такое устройство, как повышающий насос;
- Для очистки воды необходимо установить специальные фильтры. Они могут быть частью стояков, или выводиться отдельно. Надо сказать что для стояков больше подойдут фильтры грубой очистки, которые будут избавлять воду от песка, ржавчины и тому подобных примесей. Что касается более тонких фильтров, то их ставят непосредственно под краном.
Материалы для замены водопровода
Кроме всех перечисленных материалов понадобятся многочисленные резиновые прокладки. А также могут понадобиться специальные крепежные элементы для стоков и горизонтальных труб.
Правильная схема укладки сантехники
После того, как расположение санузла определено, необходимо выполнить покупку оборудования и изучить размеры конструкции. После этого стоит сделать пометки установки водопровода. Дальше создается схема разводки. Чтобы правильно развести трубы, следует соблюдать ряд правил.
Правильная прокладка труб включает:
- Минимум пересекающихся элементов;
- При открытой системе водопровод и канализации необходимо укладывать максимально близко;
- Свободный доступ ко всем соединениям должен быть предусмотрен еще на этапе планирования;
- Основные трубы лучше монтировать на полу, а отводящие – вертикально вверх, без косых линий.
Чтобы сделать разводку своими руками стоит соблюдать правило простоты. Система не должна ничем усложняться, при этом количество соединения следует свести к минимуму. При отсутствии знаний водопроводный узел лучше делать открытого типа.
При закрытой системе после создания плана, переходят к созданию ниш в стене и монтажу трубопровода. Для разводки воды в ванной можно использовать как подключения от стояка к потребителю, так и наоборот. Для соединения труб потребуется сварочный аппарат для горячей прессовки.
Стоит учитывать, что развод воды включает не только трубопровод. Кроме самой сантехники вроде стиральной машины, потребуется приобрести водяные счетчики, запорные клапаны фильтры. Также понадобятся редукторы и регуляторы давления.
Особенности выбора разводки
Многие ванные оборудуются дополнительно душевой кабиной, стиральной машиной, на кухне часто устанавливается посудомоечная машина. Это повышает требования к системе водоснабжения, ее способности выдерживать повышенные нагрузки. Полноценный напор воды обеспечивается только при условии бесперебойного функционирования всей техники. Важную роль играет составление проекта. При создании схемы учитывается много различных нюансов. При отсутствии надлежащего опыта следует обратиться к профессиональным проектировщикам. Они помогут выбрать подходящий вариант, порекомендуют подходящую схему.
Алгоритм выполнения монтажных работ
Самым первым этапом, независимо от того будет это скрытая система или открытая, является установка контрольного вентиля. Учитывая тот факт, что качество поставляемой воды их центрального водовода, мягко говоря, неудовлетворительное, то обязательным мероприятием является установка фильтра грубой очистки. Он монтируется сразу же после вентиля. Потом устанавливается водопроводный счетчик и фильтр тонкой очистки (по желанию).
Если в магистрали напор подаваемой воды превышает допустимые пределы, то выполняется монтаж редуктора давления
Важно заметить, что редуктор должен быть укомплектован манометром, посредством которого устанавливаются параметры, которые будут наиболее оптимальными для функционирования конкретных сантехнических приборов, как правило, 3-4 атм
В самом конце выполняется установка коллекторов. В торговой сети они предлагаются с выходами количеством от 2-х до 4-х. Если есть потребность, то изделия могут комбинироваться. В идеале коллектор должен снабжаться запорными вентилями. При последовательном подключении для перехода к приборам применяется тройник.
Кто и как обслуживает стояк
Для того, чтобы произвести ремонт за счет обслуживающей организации, нужно определить состояние имеющихся стояков. Специалисты должны оценить техническое состояние стояков и составить акт осмотра. По итогам экспертизы поднимается вопрос о срочной/несрочной замене стояков в квартире. Мы не раз касались вопросов, связанных с ремонтом труб в доме и рассказывали о том, как добиться их замены, поэтому рекомендуем поискать информацию на сайте.
Работы по замене стояка отопления
В многоквартирных жилых домах в основном производят замену стальных трубопроводов отопления на пластиковые. Для этого понадобятся следующие инструменты и материалы:
- УШМ (болгарка);
- Отрезной и зачистной диск для УШМ;
- Наждачная бумага средней величины фракции;
- Разводной ключ;
- Ключи Бако №1, №2;
- Отвертка шлицевая (плоская), фигурная (крестообразная);
- Молоток;
- Электродрель или перфоратор;
- Сверла, в том числе по бетону (победитовые);
- Ножовка по металлу;
- Строительный уровень, рулетка, карандаш, маркер;
- Уплотнительные материалы – сантехнический лен, синтетическая нить (тангит).
Самым популярным материалом для ремонта отопления является полипропилен. Он имеет монолитные однородные соединения фитингов и трубы, после монтажа не требует обслуживания. Для замены стояков отопления на полипропилен потребуются дополнительные инструменты:
- Сварочный аппарат для пайки полипропилена;
- Специальные ножницы для резки полимерных труб;
- Насадки на паяльник, покрытые тефлоном.
При подключении к радиаторам соседей алгоритм действий довольно прост. В кран обратки радиатора верхнего соседа вворачивается резьба фитинга, от него прокладывается транзитом через собственное помещение стояк отопления, выводится в квартиру к нижнему соседу и присоединяется к фитингу крана подачи радиатора.
Трубопровод при этом закрепляется на хомуты с дюбелем и резинкой, применение зажимных креплений (клипс) малоэффективно – при нагреве полипропилен расширяется и труба выскакивает из зажимов. Прохождение перекрытий следует проводить в обсадных трубах большего диаметра – это облегчит возможность ремонта и замены трубы.
При скрытой прокладке полипропиленовая труба укладывается в защитный пластиковый рукав большего диаметра или рукав из вспененного полиэтилена.
При подключении стояка в своей квартире (то есть при отказе соседей подключиться у них) потребуется организация собственных точек подключения. Точки подключения должны иметь резьбу – вверху и внизу, вблизи потолка и около пола.
На стальной трубопровод резьба приваривается с применением электродуговой сварки, нарезается клуппом или лерками. Во все указанных случаях необходимо наличие пространства для качественного проведения работ. Но чаще всего стояк находится на очень близком расстоянии от стен – это затрудняет монтаж резьбы.
Хорошее решение в стесненных условиях – применение резьбозажимной муфты ГЕБО. Она состоит из обжимных конических стальных колец, резинового уплотнения, накидной гайки и внутренней резьбы.
Стальной трубопровод отрезается болгаркой, место среза очищается от заусенцев и краски с помощью наждачной бумаги. На подготовленный патрубок монтируется муфта ГЕБО, в нее вворачивается фитинг с наружной резьбой. К фитингу припаивается трубопровод, который затем присоединяется ко второму фитингу, завернутому во вторую установленную муфту ГЕБО.
Алгоритм действий
Давайте коротко пройдемся по схеме ваших действий, если вдруг понадобится замена стояка и вы захотите сделать это самостоятельно. Во-первых, вам надо получить разрешение на это в управляющей компании. Отключать стояк, которым пользуетесь не только вы, но и другие жильцы, может только эта организация.
Затем, если вы собираетесь делать врез новых трубы не только в своем помещении – от пола и до потолка, но и в перекрытиях, затрагивая помещения соседей, необходимо получить их согласие. При положительном решении приобретайте трубы нужного диаметра, составляйте схему водоснабжения и приступайте к работе.
На рынке этих услуг работает сегодня много компаний. Если вы не готовы к самостоятельным работам, можете воспользоваться услугами той, чьи цены, а также профессионализм вас устраивают. Замена стояка водоснабжения – дело, конечно, хлопотное, но зачастую необходимое. Соблюдение указанного в этой статье алгоритма, надеемся, поможет вам справиться с задачей.
Водопроводные системы
В зависимости от источника питания выделяют:
- Централизованная система водоснабжения. Устраивается, если недалеко от дома проходит труба центрального водоснабжения, к которой подводится водопровод. Такую систему устраивать проще и дешевле, но в дальнейшем нужно будет оплачивать подачу воды. К тому же трудно проконтролировать качество воды.
- Автономная система водоснабжения. Требует значительных физических и финансовых затрат, но качество воды значительно выше. Автономный водопровод абсолютно не зависит от коммунального. Источником питания являются колодцы или скважины, устроенные на приусадебном участке.
Источник питьевой воды, из которого выполняется забор для водопровода, должен находиться не ближе 20 метров от выгребной ямы, компостной кучи, туалета, септика и т.д.
Разновидности схем водопроводной разводки
Различают два способа проведения разводки водопровода, в зависимости от подключения приборов:
1.последовательно.
2.параллельно.
Выбирая схему трубопровода для воды, опираются на число постоянно приживающих людей в доме, частоту употребления водопроводом.
Выделяют смешанный метод прокладки труб, когда смесительное устройство подводят к трубам с помощью коллектора, далее вся сантехника подключается последовательно.
Последовательный тип подключения
Данный тип называют тройниковым. Он представляет собой отведение трубопрокатов от сантехники к стояку в порядке очереди. Первым делом прокладывают общие патрубки, далее, применяя тройники, отводят ветки до каждого прибора.
Данный метод считается экономным, при его монтаже требуется меньше труб, дополнительных элементов. Монтаж отличается простотой. Разводка имеет компактный вид, трубы легко убрать под отделку.

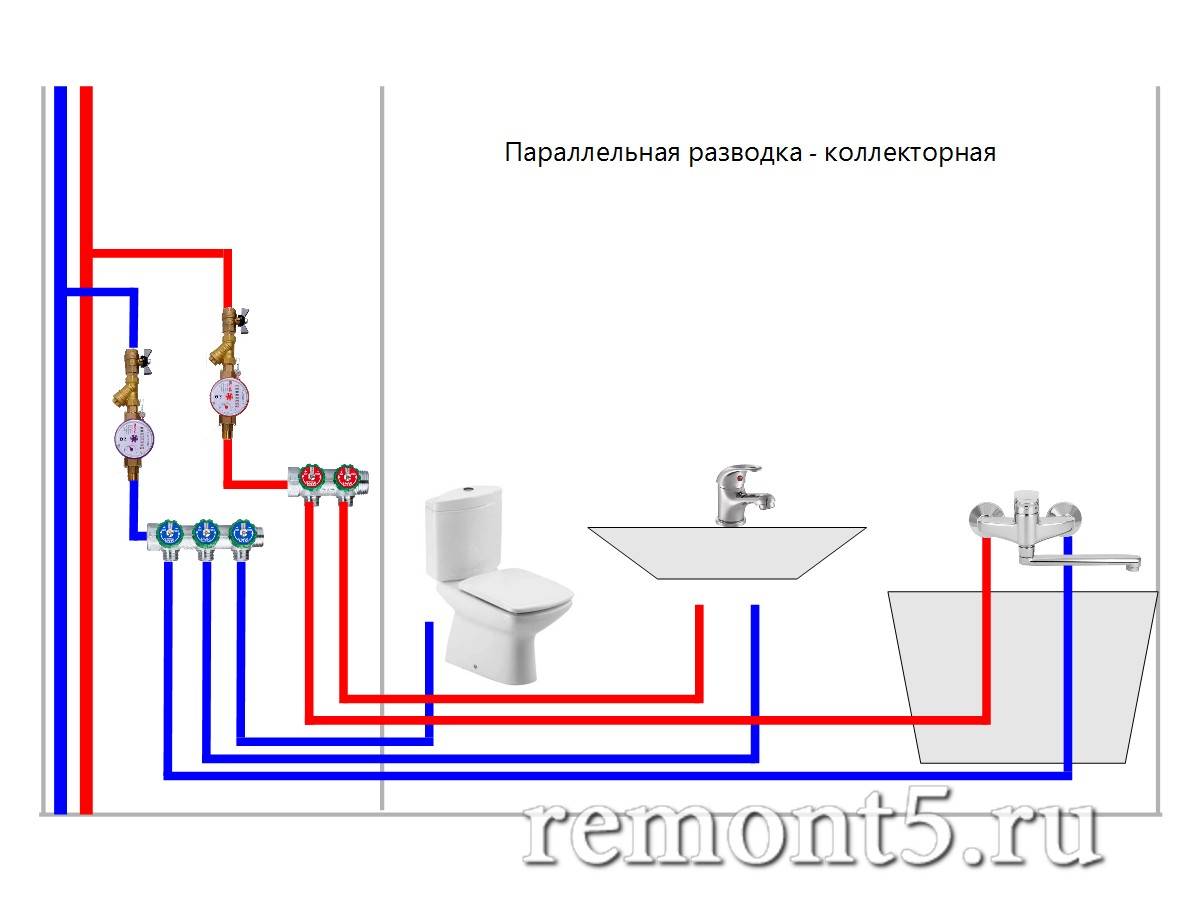

Параллельная разновидность подключения
Данный тип водопровода отличается подведением каждой трубы к основному коллекторному устройству от любой точки водозабора. Под системы с горячей и холодной водой организуются отдельные коллекторы.
Параллельный водопровод отличается большим количеством трубопрокатов, их тяжело замаскировать во время укладки.
Все водозаборные точки равномерно снабжаются водой, не образуя перепады давления при их одновременном включении.
Коллектор представляет собой конструкцию, которая имеет один ввод и много выходов для жидкости. Число отверстий для выхода столько, сколько приборов в доме будет подключено к водопроводной сети.
Коллекторная конструкция, поставляющая холодную воду, устанавливается рядом с вводящим отверстием для трубопроката в здание, горячую воду — около выхода из нагревающего оборудования.
Перед коллекторной конструкцией ставят очищающий фильтр для грубых частиц, редуктор, контролирующий давление.
Внимание! На каждой трубе, идущей от коллектора устанавливается запорный кран, чтобы перекрыть воду при необходимости, не затронув функционирование других точек. Также можно установить отдельные регуляторы, для поддержания рабочего давления для каждой сантехники
Разновидности по способу подачи жидкости
Монтаж систем водоснабжения любой воды можно проводить различными методами:
1.метод «глухой» разводки. Трубопрокат, подводящий воду к крайнему узлу, упирается в тупик. Проект экономит пространство с деньгами, однако не всегда удобна во время использования. Жидкость к крайнему узлу доходит долго, потому что сначала она достигает заглушки, а потом в кран.
2.метод разводки замкнутой циркуляции. Жидкость внутри сети двигается по кругу, к каждому узлу вода подается одинаковой температуры, быстро поступает в смесительное устройство при его открытии. Данный тип удобно использовать в горячем трубопроводе, чтобы не было перепадов температуры внутри системы.
Лучшим решением для монтажа водопроводной системы в частном доме считается применение комбинированной схемы. Холодную воду обустраивают с помощью глухого вида разводки, горячий водопровод циркуляционным методом.
Способы укладки магистрали
При монтаже системы водопровода используют два способа укладки труб:
- Открытый;
- Скрытый.
В первом случае тубы монтируются поверх декоративной отделки комнаты и не скрыты от глаз пользователей. Во втором случае водопровод укладывается в специальные бороздки в стенах и полу – штробы. Работа по штроблению очень шумная и пыльная.
При скрытом способе укладки водопровода на трубу в штробе надевают защитную муфту, которая позволит защитить магистраль от возможных повреждений и при этом компенсирует терморасширение тубы. Магистраль, расположенная внутри стены, должна быть обязательно цельной. После монтажа и соединения всех труб система декорируется.
Выбор трубного сортамента
Обустройство сети водоснабжения начинают с выбора трубопрокатных материалов. В последнее время бытовые магистрали из стали устанавливают не часто. Этот материал уже утратил свою популярность.
Его место заняли более дешевые и практичные конструкции из пластика и металлопластика. Так же можно использовать медные системы водоснабжения, но их слишком высокая стоимость в данном варианте становиться причиной отказа от этого материала.
- Медь. Несмотря на многочисленные положительные свойства, данная магистраль не лишена некоторых минусов. Первое – это вредная закись меди, которая образуется при контакте с водной средой. Второе, в состав припоя при пайке используют олово. Этот материал со временем превращается в порошок, что приводит к протеканию стыка.
- Металлопластик. Этот материал не относится к линейке дешевых материалов, но его можно соединять без использования специального инструментов. Прокладка такого трубопровода разрешена на открытом участке, где в любой момент можно быстро перебрать стык.
- Пластик. Эти системы называют стандартом водопроводных конструкций. Но пластик бывает разным. И чтобы сделать правильный выбор, необходимо знать свойства и особенности этих материалов. Например, такой материал, как полибутилен (РВ) выделяется оптимальной теплопроводимостью. Стыки из данного вида пластика отличаются абсолютной надежностью.
Полиэтилен (РЕ) не дорогой материал, но для горячего водоснабжения (ГВС) придется ставить армированные изделия. При существенных недостатках, этот материал имеет очень весомое преимущество не лопаться после замерзания. Поэтому, такая магистраль успешно работает в помещении без обогрева или на улице. Поливинилхлорид (ПВХ) химически устойчивый, но непрочный и разрушается при воздействии ультрафиолета.
Полипропиленовая разводка труб для обустройства водоснабжения в квартире обойдется не очень дорого. Такая магистраль водоснабжения на данное время применяется чаще других. Этот материал выделяется прочностью и стойкостью.
Паянный полипропиленовый стык на разводке надежно выдерживает нагрузку давления до 12 атмосфер, и мало чем отличается от основного материала. В городском трубопроводе может быть до 6 атм, поэтому данный сортамент для полипропиленовой разводки в квартире подходит идеально. Разводка труб для проводки водоснабжения в квартире, где использован полипропилен, отличается более высоким гидравлическим сопротивлением, чем предыдущие аналоги, и повышенной термоустойчивостью.
Магистральная разводка — классика жанра
Выводы о самостоятельной установке сантехники
В настоящее время появляется все больше возможностей по установке сантехники в частном доме
Нет ничего сложного в том, чтобы подключить насосную станцию или выкопать траншею под сливную яму, но большинство работ все же требует привлечения специалистов.
Так как не каждый сможет рассчитать, какой понадобится диаметр трубы в конкретном случае, какое давление воды самое оптимальное, на какую глубину закапывать трубы и так далее.
В этой статье подробно изложено, как производится монтаж сантехники (канализации, водопровода) в частном доме, но для более точного анализа необходимо знать, что требуется в каждом конкретном случае. Только комплексный подход поможет при монтаже сантехники в частном или загородном доме.
