Особенности строительных лесов

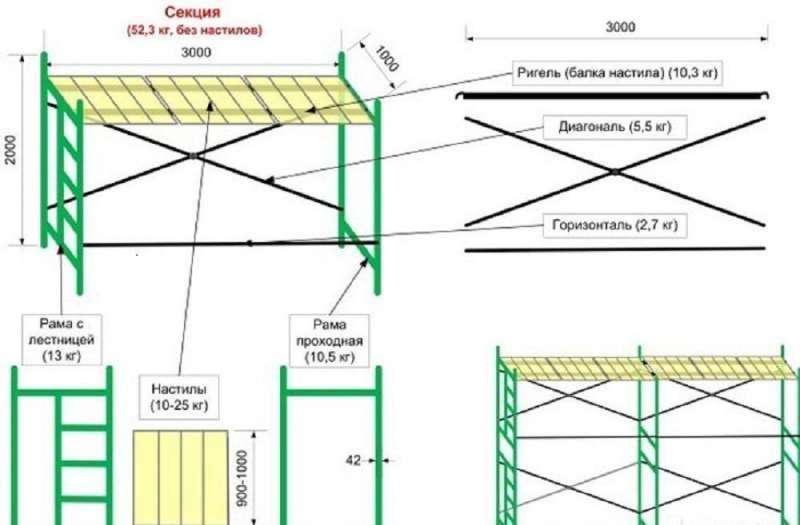

Элементы конструкции

Рама проходная. Основа изделия, изготавливается из трубы диаметра 42мм, толщина стенки 1,35; 1,5 или 1,8мм для лесов с разной максимальной нагрузкой. Размер стандартный – 2м на 1м. Соединяются методом «труба в трубу», соединение фиксируется флажковым замком.
Рама с лестницей. Служит вспомогательным элементом для спуска и подъема рабочих, имеет вид и размеры проходной рамы с приваренной лестницей из трубы меньшего диаметра.
Флажковый замок. Чаще всего является составляющей рамы, служит для крепления рамы и вспомогательных элементов. При крепеже происходит его самостоятельное закрывание с помощью падающего флажка, что делает невозможным самопроизвольное открывание.
Связь горизонтальная. Труба с местами для флажковых замков, крепится горизонтально между рамами на их боковые стороны. Служит для обеспечения жесткости конструкции, одновременно является поручнем безопасности. Может иметь различную длину, в зависимости от расстояния между вертикальными рамами.
Связь диагональная. Труба с местами для флажковых замков, крепится по диагонали между соседними рамами. Основная задача – обеспечение жесткости леса. Изготавливается в виде сваренного посередине двойного узла для обеспечения дополнительной прочности.
Опора простая (башмак). Изготовлена в виде прямоугольной площадки с приваренным фрагментом трубы высотой 10 – 15см. Устанавливается на грунт для устойчивости леса, служит для обеспечения жесткого соединения «труба в трубу» с опорной рамой.
Опора винтовая. Изготовлена аналогично простой опоре, вместо трубы на прямоугольной площадке приварен винт с надетой трубкой для возможности регулировки крепления рамы по высоте. Используется на неровных поверхностях.
Кронштейн крепления. Анкерный элемент для фиксации лесов к стене здания, предусмотрен для многократного использования.
Ригель настила. Труба (чаще квадратная) с крюками по обоим концам. Устанавливается горизонтально между рамами для поддержки деревянных легких настилов.
Настил. В зависимости от выполняемых работ (отделочные, ремонтные, кирпичная кладка), может быть деревянным, цельнометаллическим или комбинированным с металлическим каркасом.
Бортовая доска. Обработанная доска и с крюками на торцевых краях, служит для обеспечения безопасности работ.

Конструкция и исполнения

Во многих отраслях техники принято считать – простота всегда является символом надёжности. Рамные строительные леса чрезвычайно просты. Они представляют собой горизонтальную раму, изготавливаемую из стальных труб, жёсткость которой усиливается с помощью связей. Такие связи выполняют также функции ограждения для персонала, работающего на лесах. Отдельные секции лесов рамного типа соединяются между собой при помощи фиксирующих замков, по большей части флажкового типа. Естественно, что сообразно назначению на каждых горизонтальных стяжках рамы предусмотрена укладка деревянного настила. Настил часто снабжается люками для возможности вертикального сообщения между отдельными секциями.

Надёжность рамных лесов обеспечивают их опоры. Они могут быть нерегулируемыми, на обычном сварном подпятнике из толстолистовой строительной стали. Современные конструкции оснащаются регулируемыми по высоте опорами, основной частью которых является винтовой механизм с применением упорной резьбы по ГОСТ 10177-82 или трапецеидальной резьбы по ГОСТ 24737-81. Упорная резьба используется чаще, поскольку позволяет уравновешивать не только осевые, но и радиальные нагрузки, неизбежно возникающие в процессе эксплуатации лесов.

Классификация рамных лесов может быть выполнена по следующим параметрам:

По типу рамы. Различают проходные рамы трубчатого типа (толщина стенки трубы зависит от высоты лесов и от предельно допускаемой нагрузки на них) и рамы с лестницами, предназначенными для движения производственного персонала. При этом основными являются проходные рамы, а лестничные оформляются в виде вставок, располагаемых с определённым интервалом.
По типу связей, которые могут быть горизонтальными и диагональными. Несмотря на некоторые ограничения действий рабочих, диагональные рамы используются чаще, поскольку обеспечивают повышенную жёсткость и безопасность.
По исполнению крепления лесов к фасаду здания или сооружения. Кронштейны крепления могут быть одноразовыми, с применением массивных дюбелей, которые пристреливаются к поверхности, либо – что чаще – анкерными, которые легко извлекаются при переустановке лесов на новое место своего применения.
По типу досок настила. При перемещении по лесам массивных грузов или строительных инструментов применяется стальной перфорированный настил, в остальных случаях предпочтительнее доски из сосны или ели, без дефектов структуры и с влагонепроницаемой пропиткой. Иногда заказываются и комбинированные типы настилов, где деревянные элементы соседствуют с металлическими.

Как собрать рамные леса?

Последовательность монтажа лесов рамного типа следующая:

Готовится площадка для установки: планируется и выравнивается грунт, место очищается от камней, снега и строительного мусора, после чего высушивается.
При установке вновь приобретённых лесов проверяется их комплектность и наличие сертификата соответствия.
Персонал, участвующий в монтаже должен иметь допуск на проведение работ.
Непосредственную установку начинают от одного из углов здания или сооружения. На подготовленную площадку устанавливают деревянные башмаки высотой не менее 40 мм, на которые монтируют опоры. Шаг опор не должен превышать значений, установленных производителем лесов.
На подпятники или винтовые опоры монтируют смежные вертикальные рамы первого яруса, и соединяют их связями. Контроль параллельности и перпендикулярности установки ведут с применением уровня.
Аналогично монтируются все остальные горизонтальные модули конструкции.
Производится анкерное или дюбельное крепление яруса к стене (шаг установки регламентируется инструкцией производителя).
Устанавливаются ригели и настилы первого яруса, в ходе чего контролируются предельно допустимые зазоры, сдвиги и неплотности. Монтируются бортовые ограждения.
Аналогичным образом производится установка следующего яруса, при этом связи жёсткости размещаются в шахматном порядке.
Выполняется проверка готовой конструкции на прочность. Испытывают настил, ограждения, контролируется надёжность замыкания флажковых соединений.

Комплектующие детали к инвентарным строительным лесам

Все типы сооружений имеют определенные комплектующие детали, обеспечивающие соединение, укрепление, разнообразие функционала и мер безопасности для рабочих. В состав комплектующих входят:

Комплектующие детали к строительным лесам

Стойки.
Связи.
Ригели.
Анкерные соединения.
«Башмаки».
Ограждения.
Настилы.
Лестницы.
Крепежные элементы (клинья, хомуты).

Детали изготавливаются из труб разного диаметра, отдельные неразборные узлы связываются электрической или газовой сваркой. Для связки остальных элементов используются болтовые соединения.

Комплектующие разных видов лесов

Клиновые, хомутовые, штыревые и рамные варианты

Клиновые леса используются при строительстве, отделке и ремонте высотных зданий или других конструкций, имеющих высоту до 100 метров. Элементы крепятся с помощью клинового соединения. Сама конструкция составлена из металлических труб, как в детском конструкторе.

Вертикальные элементы имеют фланцы круглой формы с отверстиями, на горизонтальные приварены держатели, которые имеют элемент с отверстием и клин. У диагонального элемента труба на концах сплющена и имеет поворотный держатель с клином. Клиновые леса обладают достаточно большой грузоподъемностью, на них можно разместить не только строителей, но и необходимые инструменты и даже строительную технику.

По сравнению с иными конструкциями лесов клиновые не несут нагрузки на здание, поэтому их предпочтительнее использовать при реставрационных работах. Могут использоваться для зданий и сооружений различных геометрических форм. Для этого необходимо дополнительно использовать поворотные хомуты

Их также можно применить для сборки передвижных павильонов, концертных сцен, зрительских трибун, для внутренней отделки или ремонта высоких залов (концертных, театральных и др.).

Штыревые леса можно применять на отделке и ремонте фасадов зданий, на высоте до 40 метров. Также штыревые системы удобны для заштукатуривания зданий. К плюсам такой конструкции можно отнести легкость сборки и разборки, а также тот факт, что они могут использоваться для фасадов любых геометрических форм и схем, в том числе с балконами, нишами, арками, выступами и другими элементами.

Рамные строительные леса отличаются быстротой сборки, низкой ценой и относительно малым весом. К недостаткам относится недостаточная жесткость конструкции при использовании. Для обеспечения необходимой жесткости для рам стали использовать круглую трубу, плавающие переходные патрубки заменены жестко вваренными, диагонали максимально приближены к торцам рам.

Для усиления жесткости используются диагональные и горизонтальные связки, со стороны стены крепятся горизонтальные связи, с внешней стороны лесов диагональные связи устанавливаются в шахматном порядке и чередуются с горизонтальными. Максимальная нагрузка допускается 200кг на кв.м. Высота лесов может достигать 100м.

Хомутовые строительные леса можно использовать, как универсальные, так как в них легко можно подобрать необходимые размеры ярусов, уменьшать или увеличивать размеры рабочей зоны. Их удобно использовать при ремонте зданий нестандартной формы. Их высота может достигать 100 метров, максимальная нагрузка в стандартном варианте — до 250кг на кв.м., в облегченном варианте — до 200 кг на кв.м.

Фиксацию элементов в таких лесах делают с помощью хомутов, поворотных и не поворотных. С помощью поворотных хомутов диагональные связи можно соединять с вертикальными стойками под различными углами. Глухими (не поворотными) хомутами крепят вертикальные и горизонтальные балки под прямым углом. Хомуты для строительных лесов затягиваются с помощью пары винт-гайка.

Хомутовые леса дополнительно крепятся на стену здания самозаклинивающими пробками, которые также входят в комплект лесов. При необходимости в хомутовых лесах можно изменять высоту пролетов, шаг прогонов и стоек.

Правила эксплуатации

Леса должны начать эксплуатироваться после окончания монтажа и сдаче их показателей инженеру строительства и ответственному за технику безопасности.

Инженер обязан проверить правильность сборки узлов и каркаса, надежность опоры, ограждений, наличие отводов воды от основания лесов. Особо тщательно проверяются крепления к стенам и вертикальное положение рам. За чистотой и прочностью настилов ежедневно должен следить ответственный работник. Весовые нагрузки не должны превышать максимальных показателей. Когда какой-либо груз поднимают на леса, каркас подъемного механизма должен быть прикреплен к стене.

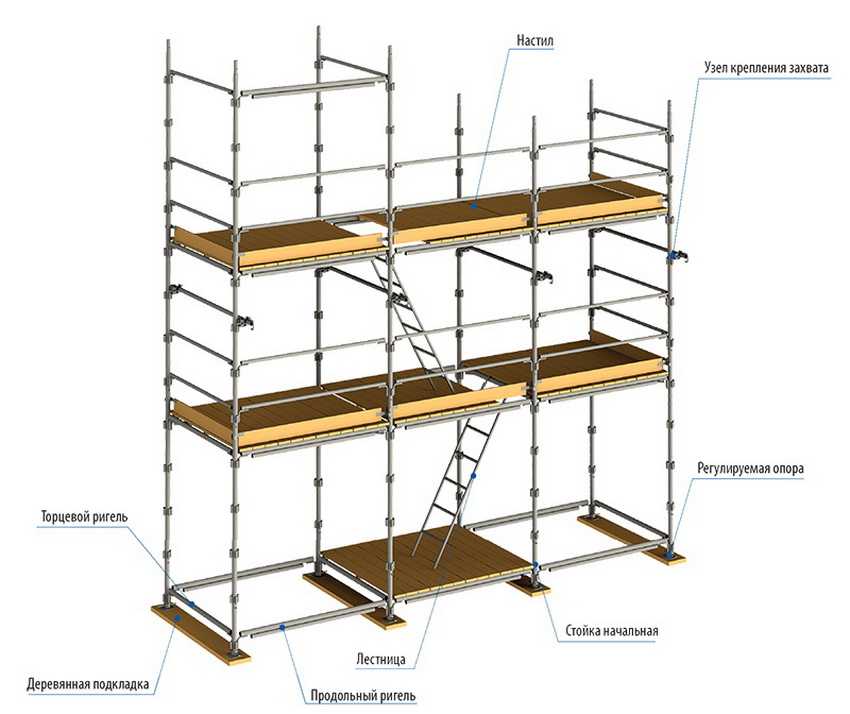

Описание конструкционных элементов

Монтируются леса из рам путем наращивания на требуемую высоту. Есть рамы, оборудованные лестницами, откуда поднимаются рабочие, есть рамы, в которых отсутствуют лестницы. На каждом рамном блоке есть замки, оборудованные специальными фиксаторами, при помощи которых делается крепление связей по диагонали и вертикали в шахматном порядке с внешней стороны. Замки для фиксации работают по принципу флажка – при установке необходимого элемента на место происходит падение замка, за счет чего происходит надежная фиксация связей. Крепеж рам с внутренней стороны – к зданию – делается связями только в расположении горизонтально, также в шахматном порядке. Так как соединение между рамными элементами должно быть жестким, то для этого применяют болты или штыри в положении вертикально. Для того чтобы смонтировать ярус на самом верху возможно использование рам, имеющих ограду 1,45 м.

При соединении лесов фермы жесткости монтируются при помощи рам, имеющих втулки в конструкции. На лесах каждый второй ряд оборудуется установкой ферм или ригелей, в количестве по 2 штуки поярусно (внешняя и внутренняя сторона). В двух последних ярусах ригели или фермы монтируются на всю длину лесов на каждом пролете.

Крепежное соединение лесов к фасадным стенам делается анкерными кронштейнами, регулировать которые можно по мере необходимости. Один вид такого кронштейна произведен из полосы стали, а второй вид – из трубы с наварным крюком и неповоротным хомутом. Крепежное соединение рамных лесов делается с одной стороны за счет анкерных элементов, встраиваемых в фасад, где производится ремонт, а другой стороной крепеж цепляется на рамные стойки. В качестве анкерных элементов используют специальные пробки и крюки, имеющие втулки.

Рамные пролеты, находящиеся в смежном состоянии, оборудуются щитами и настилами, выполненными из дерева или металла, имеющими люк, установка которых обязательно проводится над лестничным выходом. На последние ярусы обязательно производится укладка щитов, на последнем устанавливаются связи, как предохранительное ограждение в горизонтальном положении дополнительно.

Так как основой для строительных лесов является металл, то для того чтобы защитить рабочих от электрических разрядов молнии, обязательно должен быть произведен монтаж защиты от грозы – громоотвода.

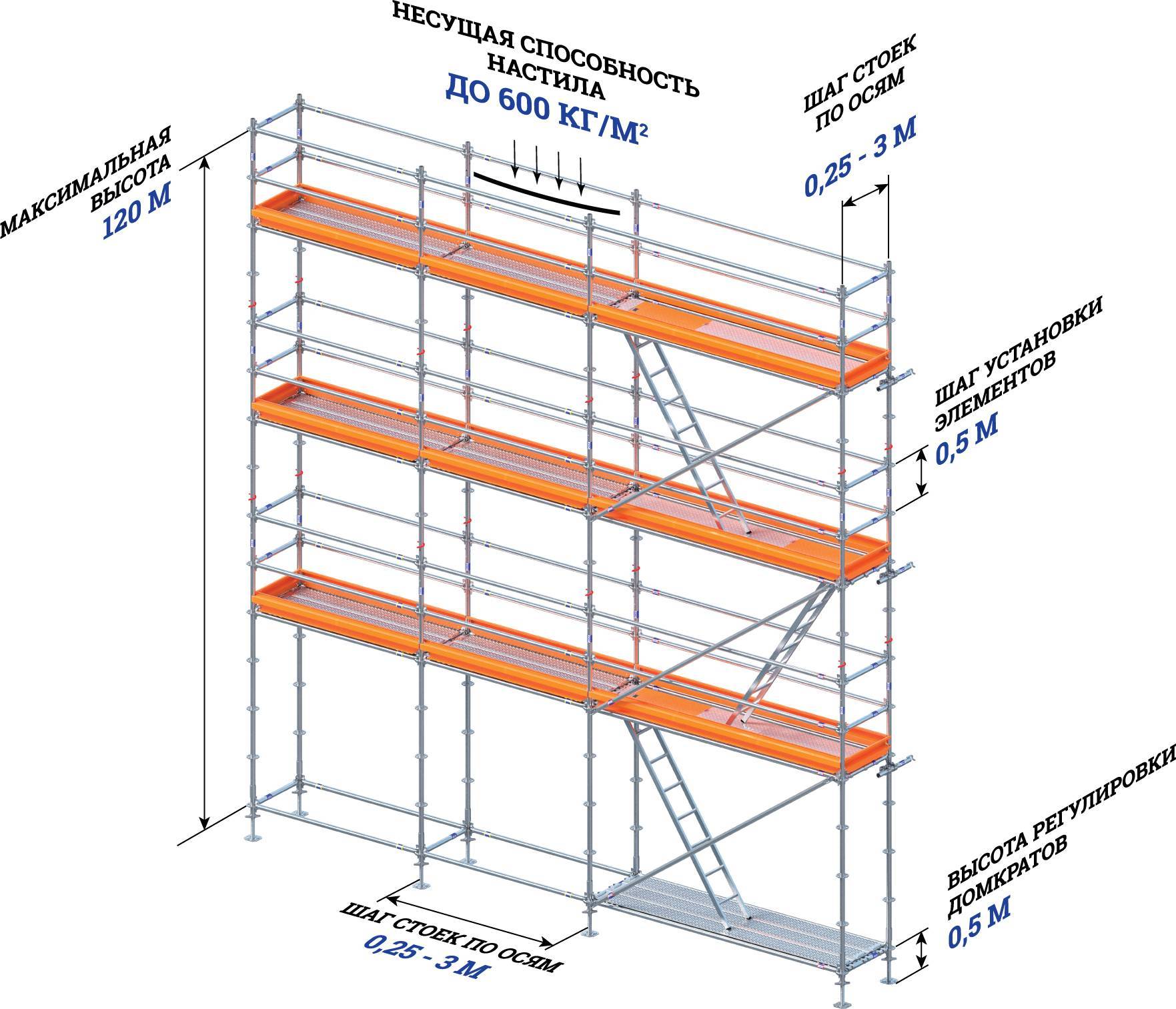

Клиновые

Данный тип строительного оборудования позволяет использовать его для работ широкого спектра, начиная от отделочных работ фасадов зданий, кирпичной и каменной кладки, как опорно-каркасную систему для опалубки, заканчивая каркасом для концертных площадок и кораблестроения.

Параметр, который отличает клиновые леса от схожего оборудования это нагрузка на рабочую поверхность, которая составляет 500 кг/м2 (это в 2 раза больше чем нагрузка штыревых лесов Э-507). Такое высокое значение данного параметра достигается за счёт использования усиленных металлических настилов, каркасом для которых служит профилированная труба. Нельзя не отметить и малый вес конструкции, стойки, горизонтали и диагонали выполняются из труб с толщиной стенки 1,5 и 2мм.

Описание сравнения хомутовых и клиновых лесов.

Комплект хомутовых высотой 30м, длиной 60м, с настилами и ограждениями на 1 ярус весит 18783 кг.

В то время как комплект клиновых лесов тех же параметров весит 12414 кг.

Это несомненно является плюсом, при заказе грузового автомобиля для доставки лесов.

Итак, обобщим все преимущества клиновых лесов:

высокая поверхностная нагрузка — до 500 кг/м2, позволяет использовать их для кирпичной кладки;
малый вес конструкции, следовательно, экономия при транспортировке;
небольшой вес отдельных элементов и простая конструкция соединительных элементов обеспечивает лёгкость при монтаже;
благодаря особенностям фланцев конструкция может огибать препятствия.

Недостатком данной конструкции является недостаточная многозадачность. То есть, если хомутовые леса можно собирать в любой конфигурации, без труда регулируя высоту яруса и угол поворота, то клиновые имеют чёткие рамки — шаг яруса может быть 0.5, 1 или 2 метра, а угол поворота ограничен числом отверстий под клинья.

Размеры рамных лесов

Рамные леса из прочных облегченных труб, которые чаще других используются в строительстве, имеют комплектные детали с фиксированными размерами. Благодаря стандартизации сборных элементов, в процессе монтажа конструкции, секции лесов всегда имеют следующие размеры:

Длина/шаг – 2.0, 2.5 или 3.0 метров;
Ширина – 1 м;
Высота – 2 м.

В зависимости от рабочей высоты, на которой могут выполняться строительные работы, рамные леса производятся из полых труб с разным диаметром и толщиной стенки. Так ЛРСП-30, позволяющие работать на высоте не более 30 м, собирают из трубчатых элементов 42мм и толщиной 1.5 мм. Рамы ЛРСП-100 собирают из труб диаметром 48 мм с толщиной стенки 3 мм. Модульная структура из облегченных труб и стандартные размеры позволяют легко собирать рамные леса на строительной площадке, переставлять их в процессе производства, а также при необходимости менять количество секций.

Характеристики

Среди основных характеристик являются линейные размеры трубчатых лесов и расчетная нагрузка на один квадратный метр. Разработчики при проектировании лесов опираются на технические условия изложенные в ГОСТ 27321-87, а иногда крупные предприятия сами разрабатывают технические условия на основе выше названного стандарта или коротко ТУ, по которым и работают. Отдельные модели данного оборудования могут иметь показатели высоты и нагрузки превышающие указанные.
Габаритные размеры по высоте, стандарт до 100м
Высота яруса 2м
Размер между стойками вдоль лесов 2; 2,5; 3м
Ширина прохода (размер между стойками перпендикулярно стене) от 1 до 1,65м
Допустимая нагрузка стандарт от 50 до 500 кг/кв.м.

Комплектующие детали

Леса имеют примерно одинаковый набор деталей, большинство из которых делают из стальных труб, а вспомогательные из тонкостенных стальных трубок диаметром 25мм. При производстве детали подвергаются механической обработке, а соединение труб при формировании отдельных узлов и конструкций осуществляется электрической или газовой сваркой. В состав комплекта обычно входят следующие детали: стойки, связи, башмаки, ограждения, ригели, анкерные крепления, лестницы, щиты настила, узлы крепления (хомуты, клинья)

Эскиз рамы сваренной из труб

Фото комплекта деталей штыревых трубчатых лесов

Установка

Установка и монтаж всех типов трубчатых лесов одинаков и начинается с планировки площадки на которой их будут собирать. Под каждую стойку укладываются подкладочные доски и опорные башмаки в которые ставят опоры скрепляемые друг с другом горизонтальными и диагональными связями. Каждый ярус, начиная с первого, обустраивается деревянным настилом, а для подъема наверх устанавливаются между этажами лестницы с крючковыми захватами.

Схема установки трубчатых хомутовых лесов

Защитные подмости

Основное предназначение – это защита людей и инструментов от падения. Также часть сверху предохраняет от падающих сверху предметов. Защитные крыши обычно устанавливают на тротуарах, въездах, входах и прочих подобных местах.

В качестве пола применяются деревянные брусья или же металлические рамы. Расстояние от стены до пола должно быть не менее 30 см. Выделяют также улавливающие подмости, вместе с которыми устанавливаются специальные сетки, предназначенные для остановки падения человека. Покрытие должно плотно прилегать к стене, чтобы обезопасить людей, находящихся внизу, от попадания на них пыли или материалов. Его ширина должна быть не меньше 1,5 метров.

Проводя осмотр подмостей, стоит сказать, что у них есть несущие элементы, в качестве которых выступают стальные и алюминиевые трубы, защищенные от коррозии. Их толщина должна быть более 2-х мм. Настил может быть сделан из деревянных брусьев. Также могут быть металлические варианты, которые с помощью рифления обеспечивают безопасность от скольжения. Настил должен быть плотно уложен и не раскачиваться. Боковое ограждение состоит из верхней и промежуточной перекладины. Доска на борту шириной 10 см препятствует падению. Перила — до 1 метра высотой.

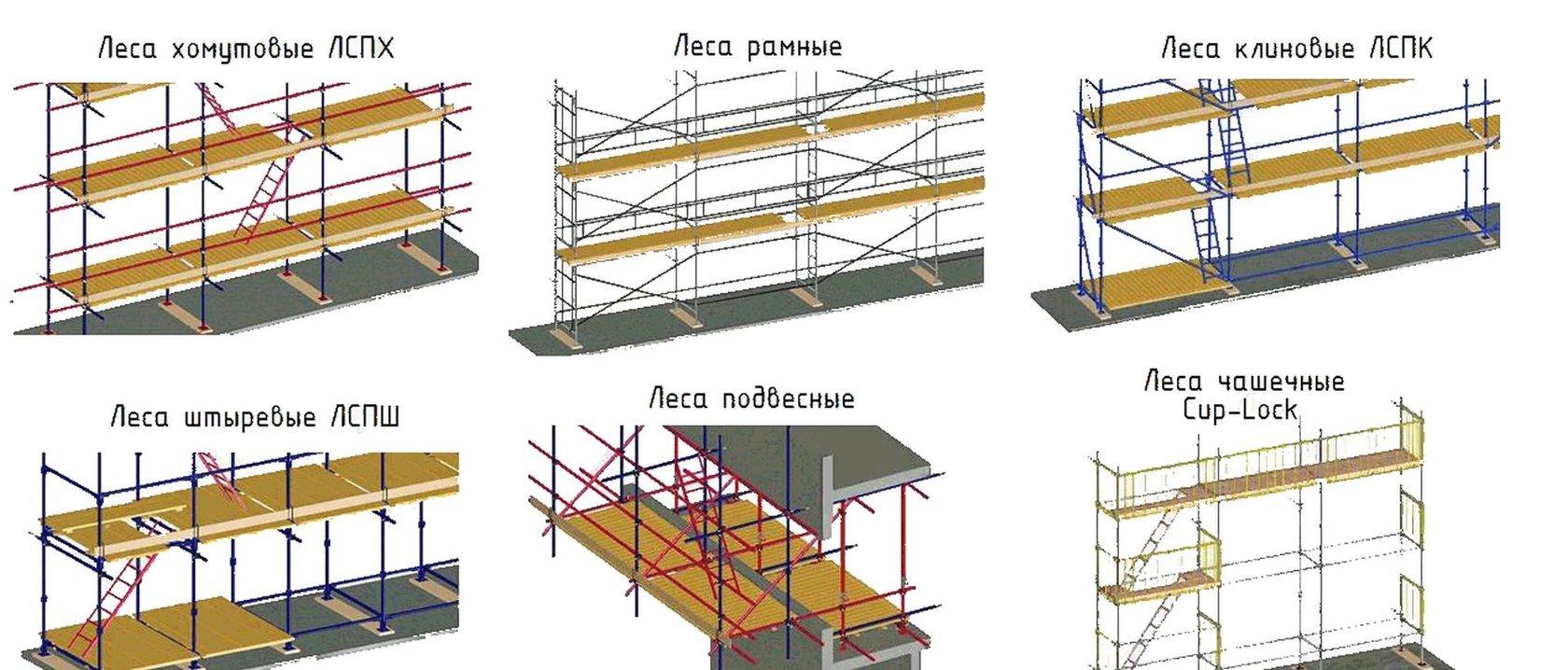

Виды лесов строительных

Пытливый ум русских людей придумал много различных видов строительных лесов для различных ситуаций применений. Отличия одного вида от другого в основном заключается в различных устройствах фиксаторов необходимых для сборки отдельных деталей лесов в единую конструкцию или отдельных элементов, которые и определили их название – клиновые, рамные, штыревые, хомутовые, подвесные, струнные, трубчатые.

Клиновые

Строительное оборудование данного типа устанавливают с использованием клинового устройства, которое и определило название лесов. Купить по минимальным ценам клиновые леса можно только у производителя оформив договор купли в котором указывается комплектность, сроки поставки и цена. Для монтажа лесов вдоль стен с криволинейным профилем часто используют клино-хомутовый вариант с комбинированными замковыми элементами, это клин и хомутовое соединение.

Фото клиновой замок

Рамные

Основным элементом данного вида приставных лесов являются прямоугольные рамы, из которых собирают опорные стойки скрепляемые связями при помощи флажковых фиксаторов. Для проведения строительных работ на фасадах зданий очень часто используют леса ЛРСП-40 позволяющие формировать самый верхний ярус на высоте 40 метров. С их помощью можно обслуживать большинство строений возводимых в России. Кроме строительства рамные леса очень часто используют для проведения монтажных и финишных работ потолочных конструкций, стен внутри зданий.

Фото рамные строительные леса

Штыревые

Леса имеющие штыревое крепление просты в изготовлении, относительно дешевы, однако они имеют большой вес, что затрудняет быстрый монтаж. Если принято решение купить штыревые леса для проведения строительных работ связанных с кладкой кирпичных стен, то лучше всего обратиться к производителю, адреса которых размещены в нашем каталоге.

Фото штыревой фиксатор

Хомутовые

Данный вид строительных лесов является универсальным благодаря оригинальной конструкции фиксированных и поворотных хомутовых замков при помощи которых соединяются стойки с горизонтальными и диагональными связями придающими собранной конструкции необходимую прочность. Хомутовые леса можно монтировать вдоль стен имеющих любые архитектурные конфигурации, включая горизонтальное формирование перпендикулярно лесам дополнительных площадок с применением новых опор.

Фото хомут поворотный

Подвесные

Название данных лесов вовсе не означает что они висят в воздухе. Если монтаж обычно производится на предварительно подготовленной площадке прямо на грунт, то в данном случае строят искусственную площадку прямо на стене здания при помощи выдвижных консольных балок или специально изготовленных опорных конструкций. На них укладываются ригели с настилом, а далее монтаж подвесных лесов (рамных или хомутовых) проводится согласно технического паспорта с соблюдением СНИП и ППР.

Фото леса подвесные

Струнные

В качестве опор в обычном понимании этого слова, в данных леса используются струны изготовленные из труб, цепей, канатов и закрепляемых в верхней части на консолях или строительных конструкциях сооружений у которых их монтируют. Струнные леса используют для ремонта и обслуживания различных объектов только в самых крайних случаях, когда нельзя использовать другое строительное оборудование. Это связано с большими финансовыми затратами на их монтаж и эксплуатацию. Кроме того в каждом случае необходим отдельный проект.

Фото леса струнные

Трубчатые

Все выше перечисленные виды лесов можно отнести к данному типу, поскольку они изготавливаются из металлических труб, отсюда и название, которое кстати не официальное. Необходимые для строительства трубчатые леса нужного вида можно купить у производителя по самой низкой цене из-за отсутствия дополнительных накруток, которые обычно делают торговые посредники. Адреса заводов представлены на страницах нашего каталога.

Фото леса трубчатые

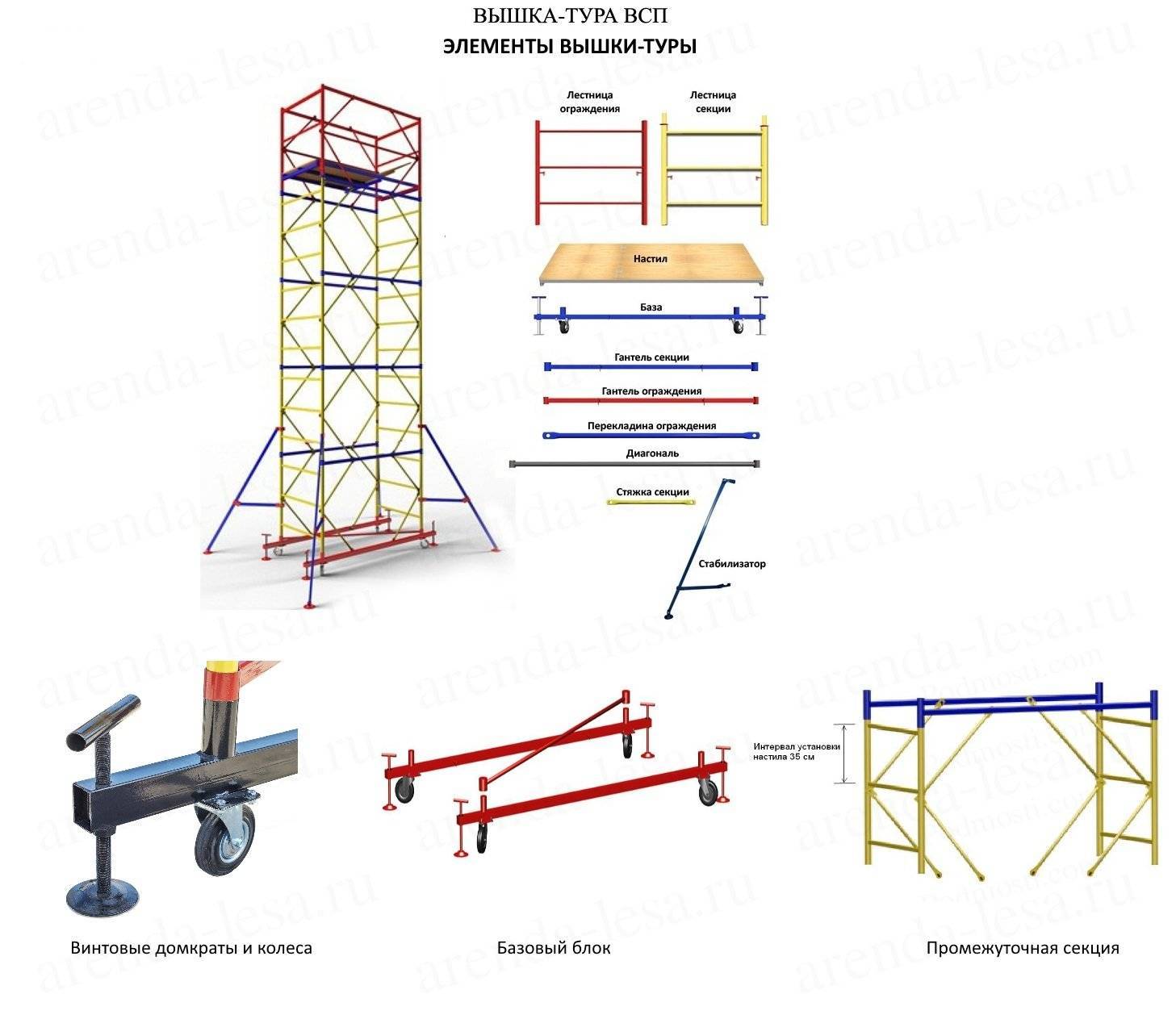

Башенные леса (вышки-туры)

Леса в которых длина соизмерима с шириной называют на жаргоне башенными, а на самом деле их технический термин вышки-туры, которые бывают стационарными или передвижными, на колесах. Вышки-туры спроектированы и рассчитаны для эксплуатации без привязки к стенам здания и имеют соответствующую устойчивость. Кстати оборудование на базе рам габаритом в плане 1х2м можно также автономно собирать до определенной высоты, обычно это 1-2 яруса и использовать как строительные леса взамен вышки-туры .

Виды строительных лесов

Хотя для изготовления лесов преимущественно используется металл или дерево они могут отличаться по способу крепления, а соответственно иметь в своей конструкции разные функциональные элементы. Так, рассмотрим основные типы лесов.
