Откатные ворота на винтовых сваях: размеры столбчатого монолитного фундамента в местах установки, отзывы владельцев

Нюансы, которые нужно учитывать при установке откатных ворот на сваях своими руками

Самостоятельно выполненный монтаж иногда приводит к появлению проблем при эксплуатации ворот. Нужно вложить много сил в работу, а в итоге окажется, что ворота дорогие, но некачественные, требуют ремонта. Чтобы избежать такого исхода, нужно учитывать нюансы. Одни из ключевых:

покрыты ли сваи антикоррозионным средством: металл без покрытия очень быстро будет изъеден ржавчиной, такие изделия нельзя применять для строительства забора под откатные ворота, следует самостоятельно окрасить их или сразу приобрести полностью готовые к использованию опоры;
на какой глубине будут закапываться: уровень заглубления свай может быть разным – от 2 вплоть до 12 м, все зависит от рельефа местности, а также от свойств грунта, в обычных условиях достаточно опор до 2,5 м, а в сложных случаях недостаточно и 5 м, следует провести разведку на местности, изучить характеристики грунта;
какой тип откатных ворот будет устанавливаться, с механическим или автоматическим приводом: первый из вариантов не позволяет открывать и закрывать полотно на расстоянии, это придется делать вручную, но для установки автоматической конструкции необходим привод, под него предусматривается специальное место.

Процесс установки откатных ворот

Установить откатные ворота – дело несложное, но требует определенных познаний в строительстве, поэтому доверить его лучше профессионалам. Но если владелец участка хочет проводить работы самостоятельно или необходимо проконтролировать действия нанятых рабочих, то ему следует разобраться в процессе монтажа.

Установка проходит в девять коротких этапов:

Нанесение отметок в местах установки.
Бурение стартовых ямок. Они выкапываются садовым буром глубиной около полуметра, а шириной чуть меньше сечения свай.
Ввинчивание свай. Всего устанавливается три сваи: две для опоры и одна с противоположной стороны под столб, на котором будут крепиться улавливатели. Сделать это можно вручную либо с использованием специальной техники – этот способ намного быстрее, легче и точнее.
Выравнивание верхушек. Все сваи должны располагаться по одной линии, на одинаковой высоте. На какой именно – решать только вам, единственное правило – чуть выше земли.
Заполнение бетонным раствором.
Наваривание оголовков.

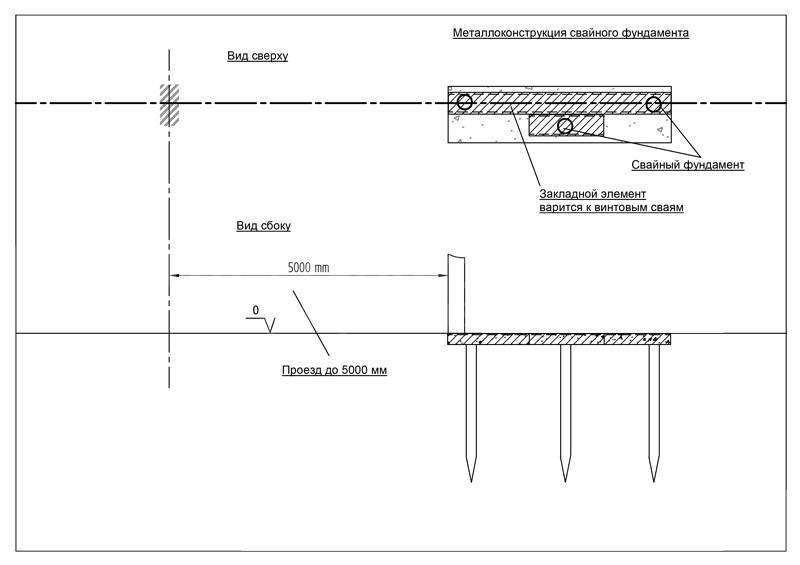

Соединение закладным элементом. Две сваи для опор объединяют одним общим закладным элементом, чаще швеллером, на который будут крепиться роликовые опоры и привод.
Установка роликовых механизмов и автоматического электропривода.
Непосредственная установка ворот.

Выглядит все это довольно просто, но на деле не совсем так. Откатные ворота – это крайне точная техника. Достаточно небольшого расхождения в высоте свай, чтобы вся конструкция наклонилась и не попала в улавливатели или вовсе начала касаться земли, что отрицательно скажется на работе механизма ворот.

Подытожив все ранее отмеченное. Можно сделать вывод, что откатные ворота, закрепленные на винтовых сваях – это очень надежное, удобное и сравнительно компактное устройство. Они станут отличным дополнением участка и украсят его собой, будут не только полезным, но и удобным элементом дизайна.

Несомненно, они имеют массу преимуществ над откатными воротами, установленными на бетонном покрытии, а распашные ворота в виду стремительного развития новых технологии для многих владельцев участков теперь перестали быть актуальными.

Весь процесс установки откатных ворот на винтовые сваи наглядно показан на видео ниже.

Выкапываются глубокие лунки. Глубина их зависит от габаритов ворот. Так, для металлических столбов высотой до 2 метров нужны ямки не менее 1-1,5 метров. Очевидно, что чем меньше диаметр ямки, тем прочнее будут установлены столбы, однако проделать отверстия в земле малого диаметра на такую глубину достаточно проблематично.

После изготовления лунок столбы опускаются в землю и закрепляются. Чем шире лунка, тем плотнее надо закрепить столб дополнительно.

Как правило, для закрепления столбов полости лунок проливаются бетоном. После застывания бетона конструкция становится достаточно прочной. Однако в отличие от обычного фундамента, где нагрузки чаще всего статические, в данном случае нагрузки будут динамическими – из-за постоянного раскрывания и закрывания створок.

С этим можно бороться увеличением диаметра ямки под столб, но оно приведет к еще большей сложности работы и повышенному расходу бетона.

На укрепление обычных столбов требуется много бетона

Выбор типа фундамента

Для устройства основания под откатные ворота консольного типа разумным будет выбор из двух малозатратных вариантов — монолитный столбчатый или на винтовых сваях. Откатные ворота даже при длине полотна 6 м являются конструкцией легкой, и массивные высокозатратные фундаменты им не нужны.

Ни одна арматура, ни один бетон не способны сопротивляться этому процессу — первая морозная зима оторвет «перекладину» от «ног». Изготовление такого фундамента — бесполезная трата времени и денег.

Свайный

Самый простой и доступный вариант основания для откатных ворот любого типа. Согласно расчетным значениям, свайный фундамент длиной 4 метра может состоять из одной сваи. Общий вес воротной системы, включая вес опорных столбов, не превысит 1,5 тонны, на который рассчитана свая длиной 2500 мм и диаметром 200 мм. Монтаж фундамента из одной сваи невозможен, их надо применить, минимум три:

одну устанавливают под середину силовой рамы;
вторую — под противоположный столб;
третью под опору, на которую устанавливается полотно ворот в открытом положении.

Применять можно самые «тонкие» сваи с минимальной несущей способностью.

Каркасно-монолитный

Вариант более дорогой, трудозатратный и длительный, чем свайный. Даже если применить схему столбчато-монолитного фундамента с заливкой оснований по безопалубочной технологии или с применением несъемной опалубки.

Для создания нормально работающего фундамента столбов нужно два: один — под силовую раму, второй — под противоположную опору ворот. Минимальный размер столба фундамента (поперечное сечение) — 30 х 30 см. Высоту столба подбирают, исходя из региональной глубины промерзания. Опора должна устанавливаться ниже этой отметки на 10–15 см.

Сразу после заливки в каждый столб размещается закладная — стальная пластина, необходимая для приварки остальных элементов.

Если планируется создавать фундамент под скользящие откатные ворота длиной 4 метра, то все столбы основания объединяются сквозным швеллером, привариваемым к закладным деталям опор.

Действующие нагрузки

Чтобы устроить фундамент под откатные ворота с минимальными затратами материалов и трудовых усилий, следует понимать механику его работы. Здесь на руку играет тот факт, что конструкция имеет ограниченное число сосредоточенных нагрузок.

Поскольку основное воздействие на фундамент от створки осуществляется в её закрытом положении, схема распределения нагрузок может быть рассчитана довольно просто. Столб фундамента, расположенный ближе к проёму, служит точкой опоры и воспринимает основную массу ворот, направленную по вертикальной оси. Поскольку в закрытом положении крайняя свободная часть створки опирается на уловитель, моментом искривления и ветровыми нагрузками можно пренебречь.

Второй столб, расположенный на удалении от проёма, испытывает нагрузку в обратном направлении. Устойчивость фундамента во многом определяется мощностью связывающего пояса и формой второго столба. Для противодействия вырывающим нагрузкам его грань, обращённая внутрь, выполняется скошенной под углом в 10–15°. При этом прочность верхнего пояса можно рассчитать по сопротивлению изгибу обычной бетонной балки: сила, действующая вертикально вверх, будет равна массе ворот, умноженной на соотношение длин плеч рычага, то есть отношению основной ширины створки к длине вылета нижней балки.

Не следует пренебрегать и временными нагрузками. П-образная форма фундамента не особо выгодна для противодействия силам морозного пучения, поэтому столбы должны либо иметь длину, превышающую глубину промерзания, либо окружаться гигроскопичной несжимаемой оболочкой.

Этапы бетонирования

Все эти пункты важно соблюдать, ведь аккуратность и неспешность гарантируют качественный результат. Последовательность выполнения застройки:

Подготовка.
Земельные работы.
Установка закладной.
Заливка бетоном.

Подготовка

Сначала изготавливается чертеж, выполняются все замеры. После того как сняли размеры, стоит позаботиться о закупке строительных материалов. Все они должны быть высокого качества, иметь сертификаты. На этапе подготовки выполняют разметку участка, там, где будут устанавливать откатные ворота. Для такой системы стоит позаботиться о дренаже под ворота. Обычно его делают равным подушке под фундамент дома.

Земельные работы

После того как выполнена разметка на участке, приступают к копанию траншеи. Яму стоит сделать до двух метров в глубину. Но это все индивидуально, зависит от той модели ворот, которые ставятся. На дно рва выкладывается подушка, смешивается песок со щебнем или гравием, укладывается на 10—15 см в высоту. Она должна быть плотной и желательно утрамбованной с помощью воды.

Установка закладной

Для монтажа используют арматурные прутья, которые свариваются со швеллером. Каркас изготавливается таких размеров, как ров для основы откатных ворот

Важно помнить, что конструкция должна быть адекватно выполненной:

Швеллер — 200 мм укладывается плотно к несущему столбу.
На 160 мм уложен с отступом на 50 миллиметров от опорной конструкции.
Закладные столбы должны быть вмонтированы с кладкой или отделкой.

Данная конструкция должна примыкать к несущему столбу.

Выполняется в несколько этапов:

Отрезание швеллера нужной длины.
Сварка с арматурными прутьями.
Обвязка каркаса.
Проверка построения с помощью строительного уровня.

Заливка бетоном

Раствор желательно изготавливать в бетономешалке. Так он получится равномерным, но можно замешать и вручную. После заливания фундамента бетоном, стоит разровнять его в яме, чтобы не было горбов и неровностей. Ровнять с помощью брусьев или прутьев. Фундамент должен составлять около 4 метров, тогда он получится надежным и будет полностью выполнять функции.

Важно, чтобы после заливки снование конструкции было достаточно ровным

Как самостоятельно сделать фундамент под откатные ворота

Для изготовления основания под сдвижную систему подготавливают материалы и инструменты, рассчитывают схему фундамента. Для лучшего соответствия плану работ составляют чертеж основания.

Подготовка инструментов и материалов

В зависимости от типа фундамента производят закупку необходимых «расходников» и инструментов.

Для свайного основания потребуется:

винтовые сваи;
садовый бур или лопата;
инструмент для вращения свай;
рулетка;
ведро;
сварочный аппарат;
строительный уровень;
швеллер для ростверка
вода.

При строительстве скользящего типа ворот швеллер подбирают такой длины, чтобы он перекрывал расстояние между крайними сваями фундамента. Для консольного типа достаточно, чтобы длина швеллера и размер нижней балки силовой рамы были равны.

Для создания монолитного фундамента по безопалубочной технологии потребуется:

лопата для копки траншеи или бур для ям под столбы для откатных ворот;
рулетка;
сварочный аппарат;
арматура;
закладные;
емкость для замешивания бетона или бетономешалка;
вода;
песок;
цемент.

Если применяется опалубочная технология, то в список необходимо добавить материал для опалубки, крепеж (гвозди или саморезы), молоток или шуруповерт.

Создание схемы и чертежа

Перед выполнением работ необходимо составить схему фундамента, на которой обозначаются все этапы технологии и детали установки:

количество опор;
глубину их заложения;
расположение ворот в натуре;
другие рабочие данные.

Для лучшей организации работ вычерчивают чертеж фундамента, на котором указывают местоположение каждого элемента и его линейные размеры.

Пошаговая инструкция возведения фундамента

Для качественного выполнения всех этапов строительства существует несложная пошаговая инструкция по проведению работ.

Земляные работы

При создании свайного фундамента садовым буром или лопатой выкапывают ямку глубиной 0,5 м в каждом месте установки сваи. Это облегчает процесс завинчивания.

При устройстве монолитного основания траншею или яму выкапывают с таким расчетом, чтобы установить опалубку, соблюдая размеры будущей опоры или «ленты».

Сборка армокаркаса

В подготовленную траншею или опалубку насыпают слой крупного песка или мелкого щебня, смачивают водой и тщательно трамбуют. После создания «подушки» на неё устанавливают армокаркас, сваренный заранее, или сваривают его в траншее. Прутья арматуры не должны «выходит» наружу фундамента, поэтому их не доводят до стенок опалубки на 5–6 см.

Армирование поперечного основания

Эту часть работ проводят только в случае создания фундамента под откатные ворота скользящего типа. В этом случае между основными столбами выкапывают траншею глубиной до 50 см и укладывают в нее армокаркас. Для лучшего крепления укладываемого на это основание швеллера, к его «скелету» приваривают закладные. После застывания бетона швеллер будет приварен к этим деталям.

Установка закладных для крепления ворот

Для ускорения процесса заливки фундамента можно приобрести готовые закладные конструкции, которые изготавливают компании, занимающиеся заводским производством откатных ворот. Их просто устанавливают в подготовленную траншею или опалубку и заливают бетоном.

Заливка бетона

После установки армокаркаса или заводской закладной конструкции в опалубку или траншею заливают бетон. Особых требований к нему нет, поэтому можно применить самые недорогие и простые варианты.

Если смесь приобретается в готовом виде, то желательно заказать марки В15, В20, В25. При самостоятельном изготовлении применяют соотношение «цемент – песок – щебень», как 1:2,5:4,5 в массовых долях. Вода в бетон добавляется только для повышения его удобоукладываемости, и её можно подливать «на глазок», доводя смесь до консистенции жидкой сметаны.

Разновидности конструкции

Основой любых откатных устройств является комплект стальных труб и металлических полотен. Различия, встречающиеся в их конструкциях, обуславливаются способом их крепления и принципом действия. Выделяют несколько разновидностей ворот на сваях:

Подвесные. Для их работы требуется наличие специальной верхней балки. Она должна быть закреплена на высоте, достаточной для свободного проезда транспорта. Дополнением к балке служат ролики, с помощью которых полотно крепится и свободно движется.
Рельсовые. Частью их механизма является металлический рельс с роликовыми устройствами, располагающийся в нижней части. Монтаж ворот такого типа возможен лишь в малоснежных районах. Большое количество снега зимой может негативно отразиться на работе устройства.
Стройте ворота на винтовых ваях четко по инструкции и на выходе получите качественную конструкцию
Консольные. Имеют выгодное отличие от первых двух видов, заключающееся в отсутствии верхних и нижних деталей, препятствующих движению. Направляющая балка, удерживающая ворота и позволяющая им свободно открываться и закрываться, крепится непосредственно на полотне (в нижней, верхней или средней его части). Чтобы механизм работал эффективно, ему необходима крепкая опора, способная удерживать на себе конструкцию большого веса. Роль такой опоры может выполнять капитальная стена дома или гаража.

Механизмы могут приводиться в действие различными способами. Самым простым является механический способ, когда открывание и закрывание ворот происходит вручную. Такой принцип действия ценится за простоту, надёжность и небольшую цену. Недостаток ручного привода заключается в том, что он требует прилагать определённые усилия. К тому же чтобы выехать или въехать в такие ворота, придётся выходить из машины либо просить кого-то открыть (закрыть) их.

Автоматические ворота на сваях действуют за счёт электропривода. Процесс управления ими максимально прост. Чтобы открыть или закрыть их, достаточно нажатия одной кнопки на пульте управления. С одной стороны, это делает процесс эксплуатации очень комфортным, но с другой — добавляет неудобств в случае отсутствия электроэнергии. Автоматическое оборудование отличается более сложным устройством. Если оно выйдет из строя, устранить неисправность самостоятельно, скорее всего, не получится. Придётся покупать новые детали для замены и прибегать к помощи профессионалов.

Этапы монтажа откатных ворот на свайно-винтовом фундаменте

Откатную конструкцию на свайном фундаменте мастера устанавливают, используя пошаговую инструкцию:

Разметка. Рабочие отмечают точки, где будут вкручены сваи.
Вкручивание. Используют специализированную технику либо работают вручную. Вкрутить нужно так, чтобы лопасти вошли ниже точки промерзания грунта.
Бетонирование. Сваи внутри полые. После вкручивания их срезают по уровню, а вовнутрь заливают раствор.
Монтаж системы. Горизонтальные направляющие приваривают к сваям и закрепляют механизм, который обеспечивает движение створки.
Монтаж створки. Каркас створки крепят к роликовому механизму.
Заполнение каркаса полотном. Рабочие фиксируют на створку основное полотно, чаще всего используют профнастил.

Установка несущей рамы

Ля изготовления рамы ворот следует подготовить специальную профильную трубу. наружный каркас создают из изделий размерами 50х50 или 60х40 мм. Внутренний лучше делать из профиля 20х40 мм.

Чтобы упростить работу, следует подготовить схему каркаса заранее. Это облегчит сборку ворот. Профиль сначала зачищают и обезжиривают растворителем. Устанавливают каркас снизу вверх. Придать конструкции устойчивости поможет приваривание двух обрезков профиля по 60 см. Сверху на направляющей закрепляют профиль, предназначенный для внешней рамы. Необходимо сделать прихватки с двух сторон через каждые полметра.

Если ворота будут работать на автоматике, следует приварить зубчатую рейку к направляющей. Профиль соединяют с направляющей в шахматном порядке. Это помогает исключить выкручивание каркаса.

Затем следует приварить верхнюю перекладину и рейки наружного каркаса, расположенные вертикально. Затем можно приваривать внутреннюю часть рамы. В процессе такой работы повторяют контур внешней.

Внутреннюю раму усиливают ребрами жесткости. На них закрепляют обшивочные листы. В завершение работ следует зачистить швы и проверить их на герметичность. Затем конструкцию грунтуют и окрашивают.

Конструкция на винтовых сваях

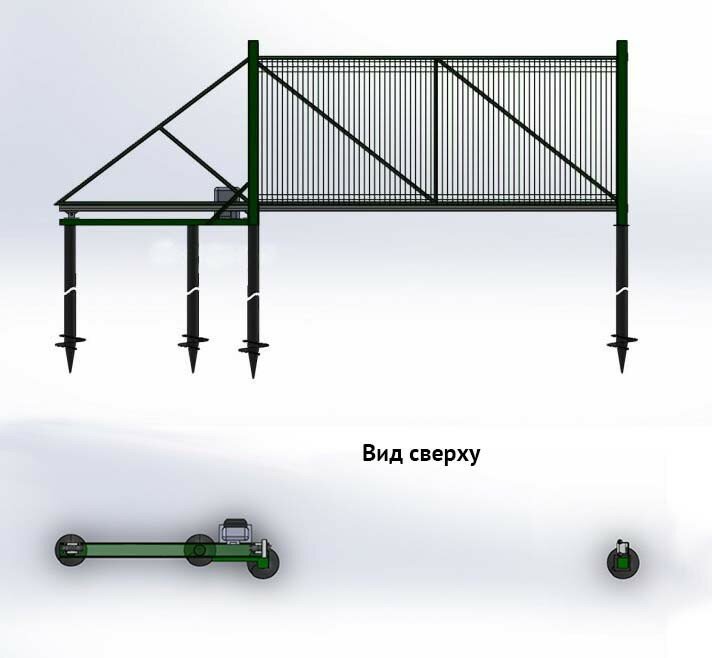

Установка консольных откатных ворот на сваях предполагает несколько особенностей, которые обеспечивают более комфортную эксплуатацию в сравнении с традиционной раздвижной системой. К ним относятся следующие позиции:

нет нижней направляющей – отсутствует необходимость регулярной очистки рельсовой бороздки; не нужна верхняя поперечина, что дает возможность беспрепятственного проезда высоким фургонам или платформам с негабаритным грузом; быстрая установка в любое время года без производства земляных работ, вибраций грунта (важно при плотной застройке участка), громкого шума и применения специальной тяжелой техники; прочность, надежность опоры на фактической глубине упора винта сваи, низкий бюджет строительства. Вкручиваемые винтовые сваи для ворот имеют неоспоримое преимущество по сравнению с бетонными столбами, так как после правильной установки сезонное воздействие слоев грунта, расположенных выше уровня промерзания, не оказывает на них разрушающего влияния

Вкручиваемые винтовые сваи для ворот имеют неоспоримое преимущество по сравнению с бетонными столбами, так как после правильной установки сезонное воздействие слоев грунта, расположенных выше уровня промерзания, не оказывает на них разрушающего влияния.

Для монтажа фундамента для откатных ворот на винтовых сваях понадобится разметить всего 3 точки расположения опор

Такая технология замечательно подходит для уже застроенной и облагороженной территории, практически не повреждая окружающую среду.

Функциональность использования консольных ворот состоит в том, что в их систему входит комплект автоматики для привода и безопасности движения в открытом проеме. Схема оснастки и разводки составляется профессионалом на стадии проектирования в индивидуальном порядке.

Для винтовых металлических опор сохраняется возможность повторного использования, если данная конструкция имеет временное назначение.

Проектирование

Основанием для установки ворот выбирают винтовой свайный элемент и в тех случаях, когда уже установлен капитальный забор в едином стиле с дизайном придомовой территории.

Сваи не имеют связи с забором

Стальные трубы просто обрезаются по уровню почвы и не выделяются на общем фоне кирпичных колонн, как на этом фото:

При расчете конструкции главным условием будет ширина и высота проема, которые определят размеры стального профиля для рамы и ? винтовых свай. Основная весовая и ветровая нагрузки будут восприниматься консолями откатных ворот, которые передают их на опорный фундамент из винтовых труб, поэтому при расчете нужно дополнительно рассчитывать соотношение габарита с массой подвижного полотна.

Собранный каркас оснащается комплектующими деталями, которые фиксируют конструкцию в стабильной плоскости. В это число входят такие детали:

верхний и нижний улавливатели;
опорные ролики, по которым происходит перемещения нижней балки;

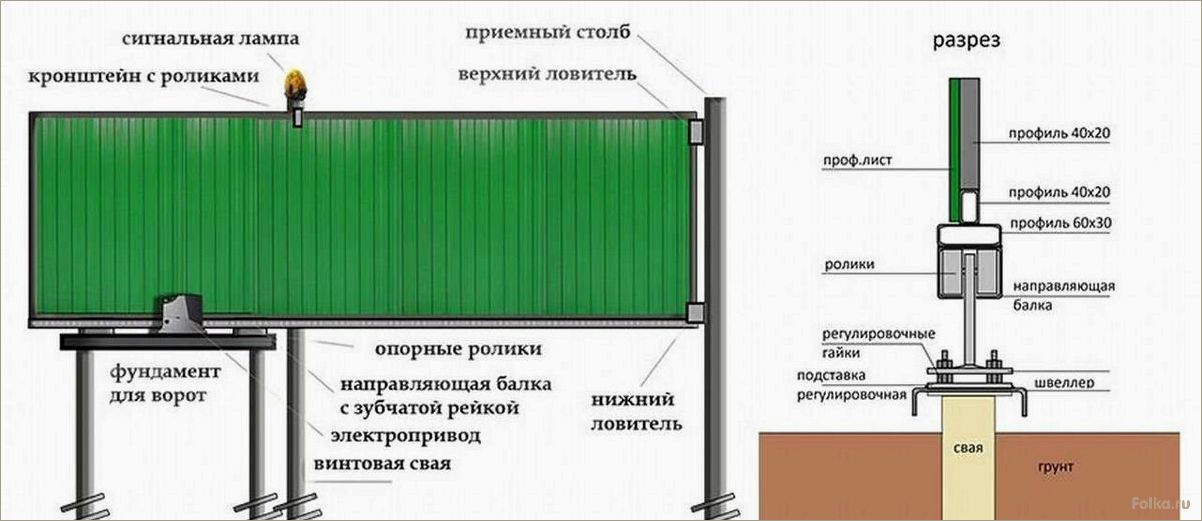

Рабочий чертеж, по которому выполняется установка откатных ворот на винтовых сваях

Улавливатели устанавливаются на приемный столб и обеспечивают жесткость всей конструкции в закрытом положении ворот.

Ширина полезного проема таких ворот зависит от свободного пространства, которое необходимо для движения створки вдоль забора. Если нет ограничений, то оптимальной длиной пролета считается шаг между столбами от 4,5 до 5 м. Высота стоек большого значения не имеет, так как нет стационарной верхней перекладины.

Назначение и эксплуатация изделий Алютех

Модельный ряд от Алютех занял достойное место на современном рынке откатных конструкций. Такие ворота традиционно характеризуются отменным качеством исполнения. Кроме того, готовые изделия Алютех могут похвастаться отличным дизайном, чего можно не добиться при устройстве ворот своими руками. Широкий ассортимент продукции позволит выбрать оптимальный вариант для каждого конкретного случая.

Товарный ряд дополняется следующими комплектующими:

рамка опорная для проведения бетонирования;
столбы для фиксации;
раскос;
зубчатая рейка;
рельса.

Чтобы комфорт применения ворот Алютех был максимальным, производитель позаботился о наличии отдельной калитки. Она обеспечивает дополнительный проход на территорию, который функционирует независимо от основной конструкции.

Откатные ворота на винтовых сваях от компании характеризуются антикоррозийными свойствами. Они стойки к механическим воздействиям, от чего приобрели популярность среди потребителей и заслужили доверие среди специалистов.

Продукция Алютех

Цветовая гамма алюминиевых конструкций Алютех отличается широким выбором. Глянцевая фактура представлена в различных вариациях. В каталоге производителя можно найти классические и оригинальные стили. Кроме того, всегда существует вариант выбора необходимого цвета. Также такой каркас ворот может производиться из экономичных материалов. Но делается это исключительно после согласования с заказчиком. Комплектующие выбираются, исходя из предпочтений клиента.

Простые колесные откатные ворота своими руками: 6 пошаговых фото, чтобы сделать самому

Один из стандартных и наиболее распространенных вариантов откатных ворот. Достаточно прост в изготовлении и не потребует от вас больших финансовых затрат. Если сделать все правильно, то пользоваться будет легко и удобно.

Чтобы все получилось изучим инструкцию

Выкопаем яму для столбов и установим в нее готовые опоры ворот

Заливаем яму бетоном и даем застыть

Изготавливаем каркас самих ворот из металлопрофиля

На столбе, сверху и снизу, на оси вращения установим ролики на которых будут двигаться ворота

Обшиваем каркас ворот профлистом и устанавливаем на опору

Источник идеи и фотографий видео мастер-класс:Ссылка на первую часть видео мастер-класса: https://www.youtube.com/watch?v=HLDJLDc18OQСсылка на вторую часть видео мастер-класса: https://www.youtube.com/watch?v=6dI-0sCTeq4Оригинальное название: Откатные ворота своими руками простая и надежная конструкция. Изготовление откатных ворот.Автор видео: У Сереги. Делаем сами.

Читать полностью (ссылка)

Особенности работы

С помощью электрического привода ворота будут открываться в одну выбранную сторону, поэтому их можно устанавливать на углах огражденного участка. Для возможности их полноценного открытия на внутренней стороне неподвижного забора нужно выделить расстояние, равное 1,5 ширины открываемого проема. Это вызвано конструктивными размерами полотна откатных ворот, у которых кроме площади движущегося полотна присутствует консольная часть, остающаяся на фундаменте с приводом. Она, одновременно, является противовесом, сохраняющим положение ворота в заданной горизонтальной и вертикальной плоскости.

Откатные ворота опираются на роликовые опоры, которые жестко зафиксированы на постели из швеллера, приваренного к винтовым сваям, обрезанным по уровню почвы. Движение в обе стороны происходит передачей вращения вала электропривода на зубчатую рейку, приваренную к нижнему краю профиля всей подвижной части ворот.

Установка опоры под консоль

Выполненное при помощи электросварки крепление неподвижной опорной части на установленные винтовые сваи видно на этом фото:

Монтаж опорной части из швеллера на винтовые сваи может быть сделан не глухим (сварочным аппаратом), а регулируемым (фланцевым, с болтовыми соединениями). В этом случае будет возможно, при необходимости, изменять высоту установки полотна и регулировать нижний просвет. Например, при последующей укладке дорожного полотна.

Размеры применяемых винтовых свай будут зависеть от инженерно – геологических изысканий по составу грунтов участка и глубины промерзания. Длина столбов выбирается составлять 1,5 м – 2,5 метра для монтажа на уровне земли, 4 м – для использования в качестве стоек ворот. Наружный ? труб в пределах 76 мм – 108 мм. Шаг установки винтовых свай под консолью откатного полотна берется 2,5 м – 3,5 м.

Установка откатных ворот на сваях в зимнее время показана на этом видео:

В качественный монтаж входит точность выполнения регулировок и соблюдение зазоров конструктивных элементов откатных ворот, включая высоту фундамента. Свайный столб не должен допускать касания движущейся рамы о землю, изгибающих перекосов, и, конечно, самопроизвольного движения под собственным весом.

Использование откатных ворот сегодня

Все больше потребителей останавливают выбор на откатных воротах, которые можно сделать и своими руками. Их популярность растет не зря – поставить данное ограждение выгодно экономически и разумно. Кроме того, откатные ворота имеют множество плюсов:

монтаж происходит в кратчайшие сроки, поэтому проводить земляные работы долго нет необходимости (в среднем, их можно установить за один день);
благодаря сваям конструкция получается надежной и закрепляется на нужной глубине в грунте;
работы по установке бесшумные;
они компактны, так как не занимают много места и легко открываются;
их можно установить даже в зимний период (закручивать сваи можно в замерзший грунт);
при необходимости ограждение может быть временным, если не бетонировать основание свай;
недорогая стоимость, так как не нужно нанимать тяжелую спецтехнику или подключать специально обученных людей.

В свою очередь, стоит помнить о том, что подобные ворота будут служить не всегда долго – это зависит от того, на каком диаметре свай вы остановили выбор и от грамотности монтажа. Поэтому не стоит спешить возводить их своими руками, посмотрев лишь видео в сети и прочитав несколько статей. При возможности лучше подключить знакомых, разбирающихся в этом направлении.

У каждого свои объяснения по поводу того, что они остановили выбор на воротах из винтовых свай. Некоторым необходимо быстро установить ограждение и для этого использовать минимум времени, некоторые не имеют возможности нанимать людей и хотят своими руками возвести конструкцию ворот.

Этапы устройства деревянного забора на участке с уклоном

На участке с уклоном или на ровной местности часто используется древний вариант устройства забора из дерева. Но на сегодняшний день такие заборы являются комбинированными, поскольку вместо поперечных лаг используется металл, который более долговечен и надежен. Перед началом работ производится грунтовка, окраска или покрытие лаком деревянных элементов.

Схема деревянного забора.

На первом этапе устройства деревянного забора делают ямы для опорных стоек на равном расстоянии, длина которого составляет 2 м. Для создания лунок можно пользоваться буром, делая углубления равным размером. Диаметр лунок должен быть таким, чтобы в них помещались столбы из дерева, имеющие сечение не меньше 100 мм, либо опоры из металла с сечением 50 мм.

Деревянные стойки следует обмотать рубероидом, помещая в глубину ямы и не забывая прикреплять рубероид с торца. Это позволит защитить дерево от разрушений и излишней влажности. Стойки из металла следует прогрунтовать и покрасить для защиты от коррозии.

После установки стоек ямы бетонируются. Далее следует прикрепить к ним поперечные лаги из металла (20х40 мм) или из дерева (50х50 мм). С помощью саморезов на них закрепляют штакет либо доски. Крепить можно при соблюдении определенного промежутка либо вглухую.

Подготовка к строительству фундамента.

Прежде всего, надо высчитать размеры будущего фундамента под откатные ворота. Обычно, если это ворота для частного дома, размеры фундамента зависят от ширины проема. И длина фундамента должна быть около половины ширины ворот. Так, если вы планируете сделать проем под заезд 3-4 метра шириной, то длина фундамента должна составлять 1,5-2 метра.

Ширина же зависит от высоты и веса будущих ворот. Для ориентирования берется стандартная ширина фундамента в 30 сантиметров. Такая ширина позволяет свободно закрепить на поверхности основную закладную деталь из 200 мм швеллера. В постройке фундамента под ворота швеллер играет важную роль: на него закрепляются направляющие ролики, на которых будут скользить откатные ворота. Чем массивнее ворота, тем больше должен быть швеллер и шире фундамент.

Глубина фундамента зависит от глубины промерзания грунта в вашей местности. Учитывайте, что бетон хороший проводник холода, поэтому высота фундамента должна быть на 20 см больше глубины промерзания.

Также для фундамента потребуется ребристая металлическая арматура. Она будет служить каркасом для фундамента и к ней крепят закладную деталь, швеллер.

Откатные ворота на винтовых сваях: особенности конструкции
