Откатные ворота: как сделать своими руками

Преимущества и недостатки откатных ворот

Преимущества:

• простота открывания, не требующая больших усилий;

• разумная себестоимость изделия;

• легко поддается автоматизации;

• нет необходимости фиксировать ворота в открытом состоянии, ветер их не закроет, как распашные.

Недостатки:

• для изготовления необходимо приобрести специальную фурнитуру, ее можно изготовить и своими руками, но качество изделия гарантировать может только специалист высокой квалификации;

• для отката потребуется место;

• под сами ворота заливается прочный фундамент, который увеличивает материальные расходы.

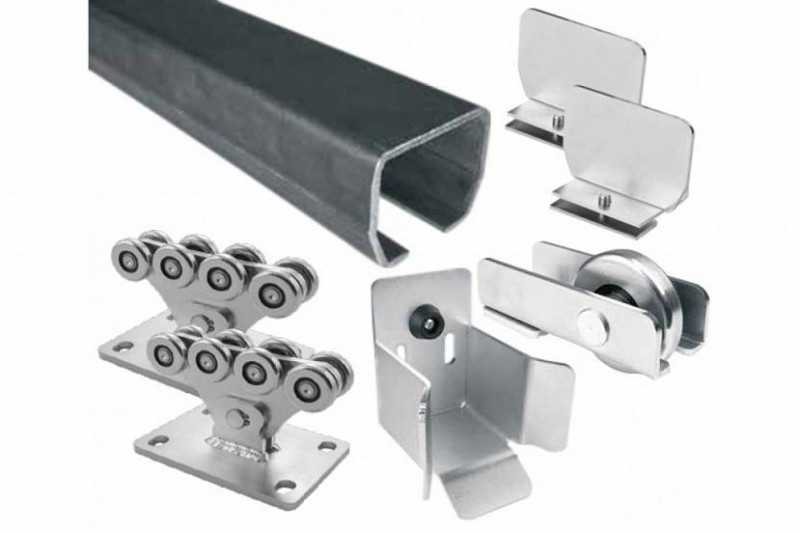

Фурнитура для откатных ворот

Что касается участка для отката, то его длина рассчитывается по следующей формуле:

L=Hx 1,4,

где L – длина ворот, H – ширина воротного проема в свету.

Повышающий коэффициент можно взять 1,33, но не меньше. Почему именно такая длина участка выбирается. В принципе, она равна длине самих ворот. Все дело в том, что в конструкции есть так называемый хвостовик. Он выполняет функции противовеса самому воротному сооружению, чтобы оно не завалилось в процессе перемещения. Да и само смещение с хвостовиком намного легче.

Если участок отката попадает в этот размерный диапазон, или он больше, то смело можете заниматься изготовлением и установкой откатных ворот. Если отрезок территории сделать это не позволяет, то придется выбирать другой тип въездных ворот.

И еще несколько тонких моментов, касающихся хвостовика:

• если ширина воротного проема превышает 5,5 м, то хвостовик нужно делать не треугольной формы, а прямоугольной;

• при этом длину этой части воротных конструкций нужно делать в диапазоне 45-50% от размера ширина проема.

Слева хвостовик, незакрытый отделочным материалом

Роликовые опорные каретки – основа работы сдвижных ворот

Как работают откатные ворота

Для того, чтобы понять, как сделать своими руками откатные ворота, необходимо для начала разобраться с их принципом действия.

Есть два вида откатных ворот в зависимости от расположения и типа опорной поверхности: рельсовые и роликовые. Вторые системы в современности более распространены, а рельсовые менее надежны.

Кроме того, для установки откатных ворот с опорными роликами совершенно не потребуется особенных стараний.

Детали для них найти в магазинах будет проще простого, а так же их можно вовсе сделать самостоятельно. Этот вариант может быть собран, как единая ширма или же двойная конструкция с синхронным движением.

Моноширма — это более распространенный вариант монтажа ворот, она представляет собой цельное металлическое полотно и боковые направляющие.

Здесь нужно будет устанавливать два фундамента и направляющую балку сверху конструкции.

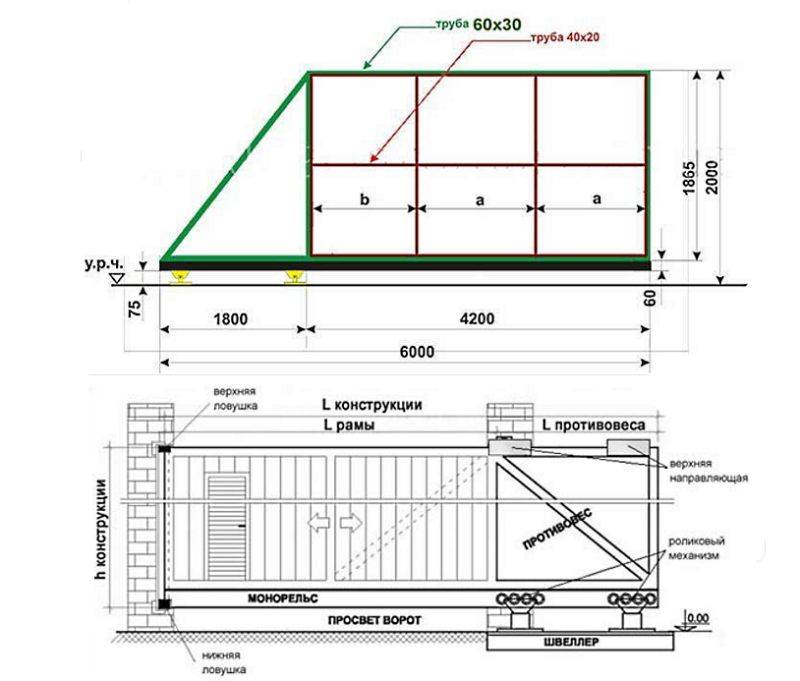

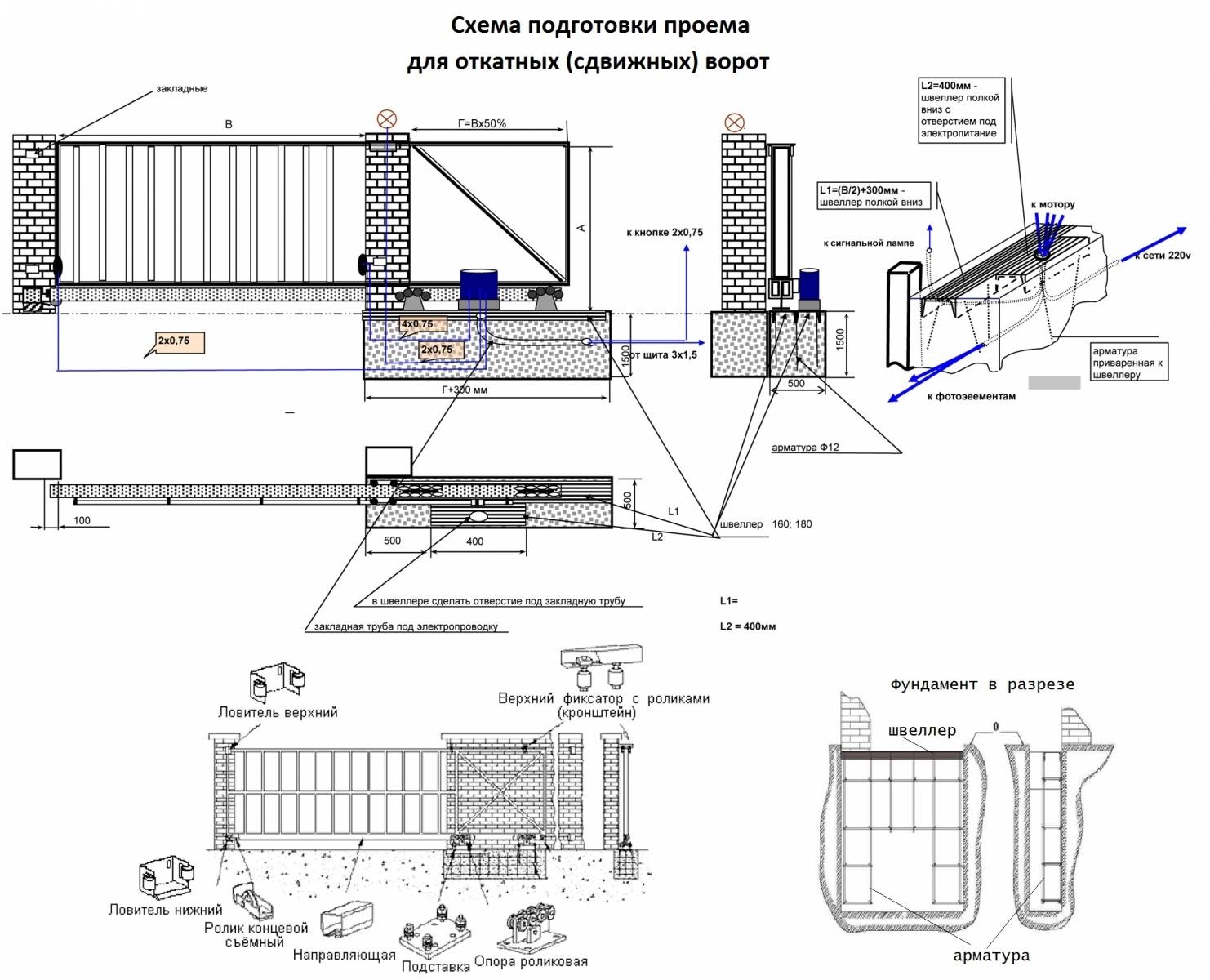

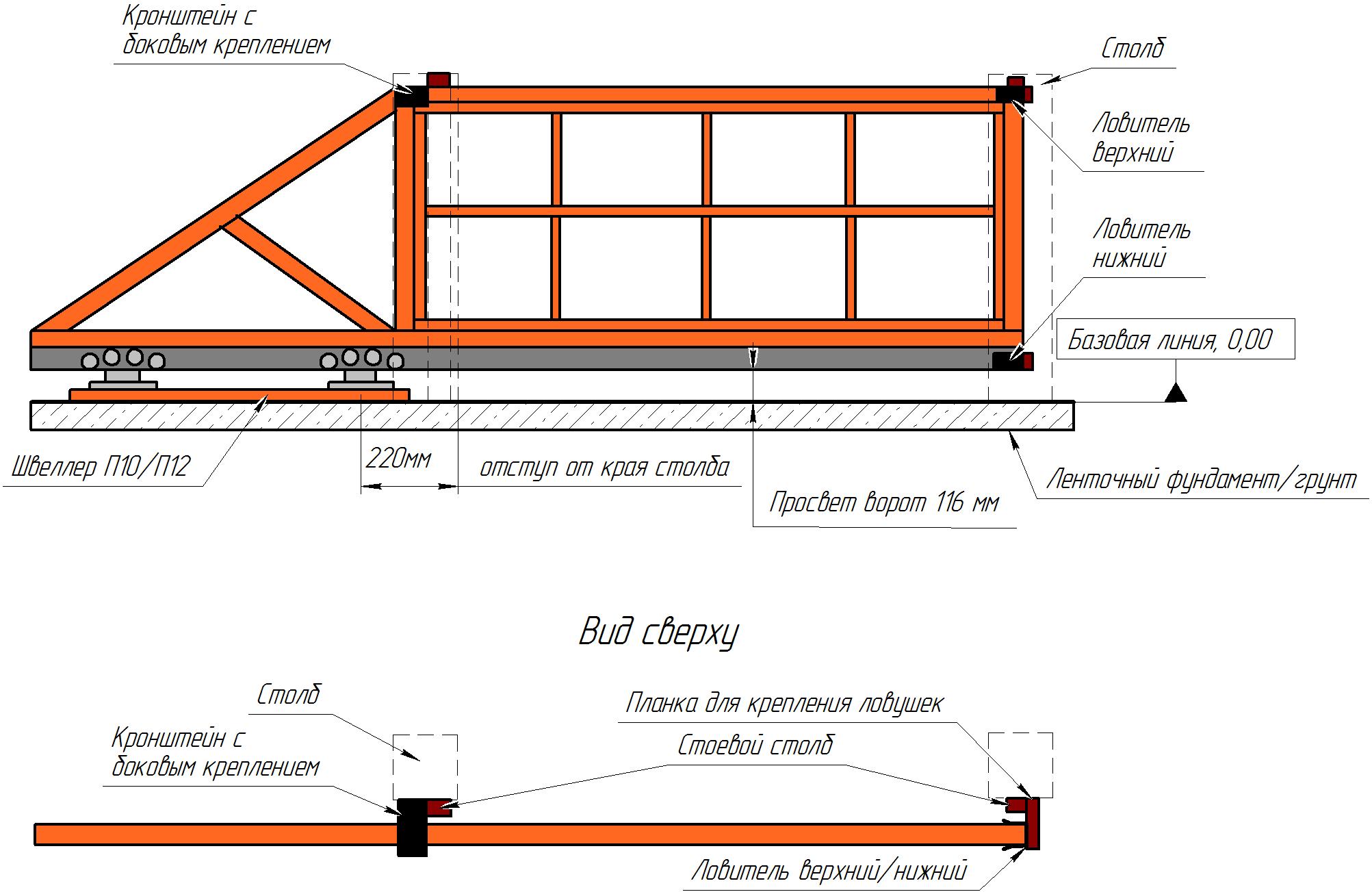

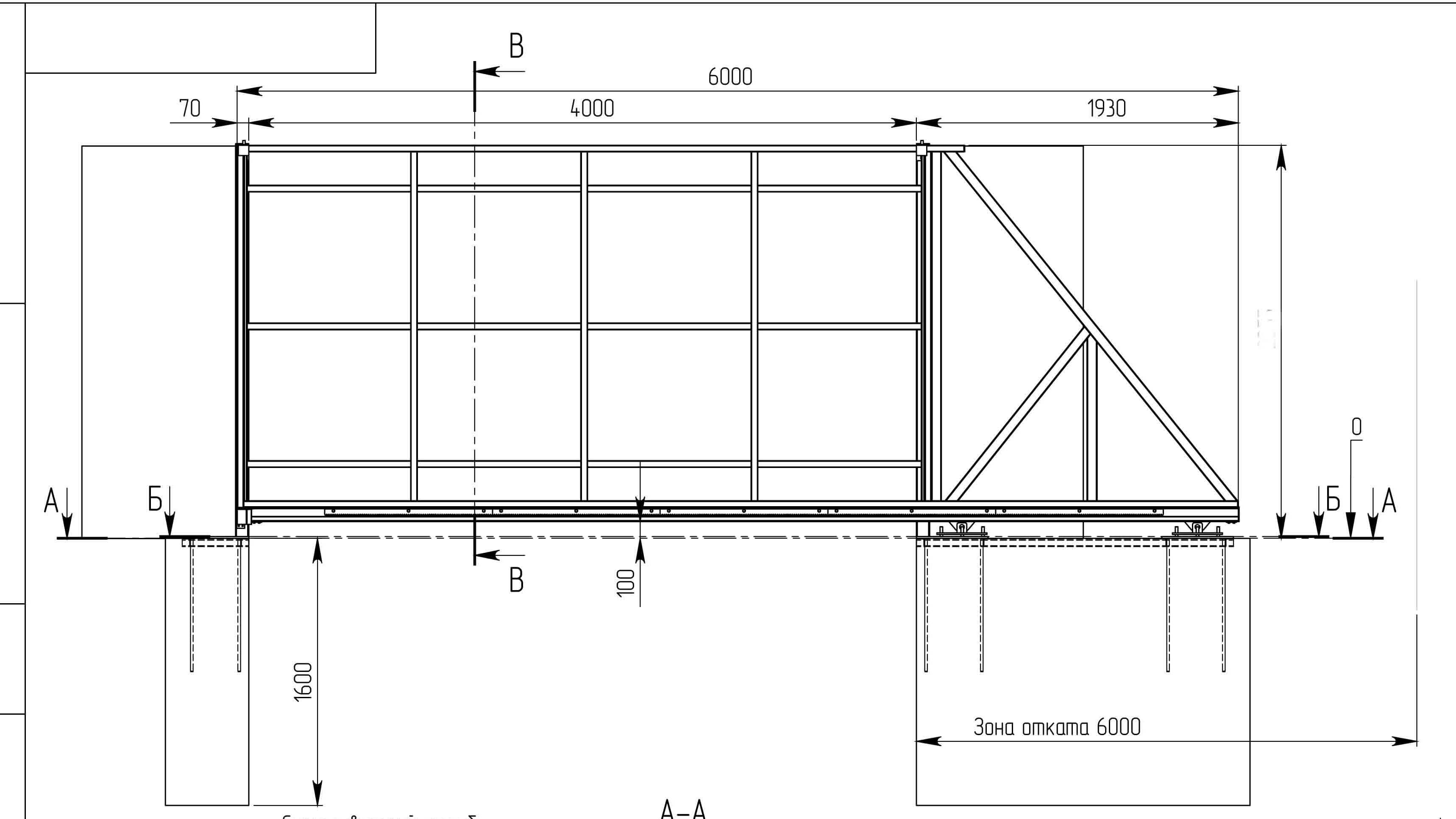

Откатные ворота. Чертеж и схема откатных ворот.

Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой  всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют «направляющим рельсом»). Посмотрите на фото ниже.

Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, — их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот. Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.

Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже — основание для крепления двигателя механизма отката. (смотрите фотографию выше).

Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже. Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний — монтируются на столбы.

Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:

1. Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
2. Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
3. Улавливатель верхний. Он  устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
4. Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы  не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;

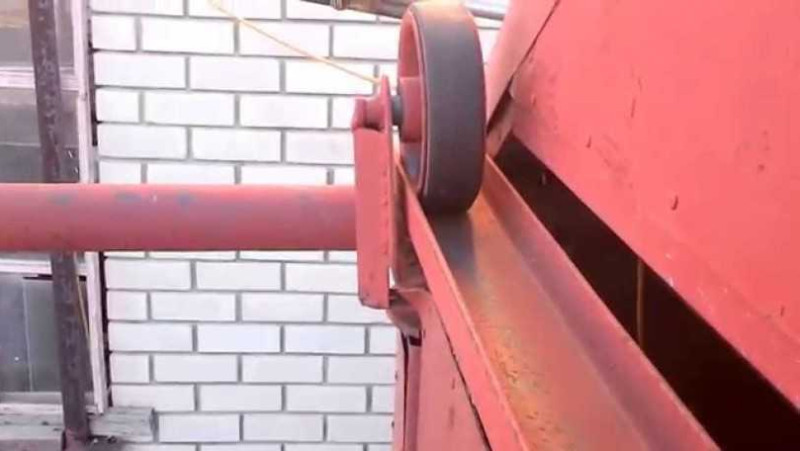

5. Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
6. Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.
7. Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.

Подготовительный этап

Перед тем как начать производить монтаж, необходимо очень тщательно подготовиться к этому. Каждый из подготовительных этапов будет играть очень важную роль в дальнейшей эксплуатации, долговечности, качестве и комфортабельности использования.

Весь подготовительный этап состоит из таких пунктов:

• Подбор комплектующих и автоматики для будущих ворот.
• Решаем с размером будущей конструкции и её схемой.
• Выбираем облицовочный материал.
• Данные о местности, где будет установка.

Теперь мы немного разберём каждый из этих пунктов более подробно. Пойдём по порядку и правильно подберём все необходимые комплектующие и систему автоматического управления воротами. Из всех возможных комплектующих, вам обязательно необходимо купить датчики, которые оповещают что система активирована и начинается открытие или закрытие ограждения, это может быть световой или звуковой датчик. Автоматику необходимо покупать, опираясь на такие критерии, как масса, размеры и частота эксплуатации.

Чтобы определить необходимый для вас размер ворот, который сможет полностью удовлетворить вас и ваши потребности, первым делом решите какие автомобили должны без проблем заезжать в ваш двор.

Также в первую очередь опирайтесь на свой автомобиль, чтобы он беспрепятственно и свободно заезжал и выезжал, при этом вы не боялись что-то задеть боковыми зеркалами или при повороте.

Рекомендуемое минимальное расстояние между центрами тележек.

Облицовочный материал не менее важен чем любой механический элемент, который отвечает за работоспособность. Облицовку необходимо выбирать, опираясь на довольно большой перечень факторов, а именно:

• Дизайн вашего заезда.
• Материал, из которого сделано всё ограждение.
• Ландшафт и общий экстерьер участка и дома, который на нём расположен.
• А также ваши личные предпочтения.

Пройдя по этим четырём пунктам, вы сможете выбрать максимально подходящий и качественный материал, который будет радовать глаз и украсит ваше жилище и место отдыха.

При выборе привода для автоматизации ворот обратите внимание на то, с какими по массе створками ворот он может работать. Учитывая глубин промерзания и плотность грунта, где будет установлен фундамент будущих ворот, необходимо определить его глубину. Чем больше грунт способен промерзать и чем глубже начинается плотный глинистый слой, тем большую глубину ямы необходимо подготовить для опорного фундамента

Чем больше грунт способен промерзать и чем глубже начинается плотный глинистый слой, тем большую глубину ямы необходимо подготовить для опорного фундамента

Учитывая глубин промерзания и плотность грунта, где будет установлен фундамент будущих ворот, необходимо определить его глубину. Чем больше грунт способен промерзать и чем глубже начинается плотный глинистый слой, тем большую глубину ямы необходимо подготовить для опорного фундамента.

Пройдя по всем этим пунктам и разобрав их подробно именно на подготовительном этапе и решить со всеми нюансами, можете без препятствий приступать к процессу монтажа.

Как оснастить их автоматикой

Устанавливать на такие ворота систему автоматического открывания можно лишь в том случае, когда они легко и без рывков передвигаются по роликам. Для этого необходимо приобрести:

• зубчатую рейку;
• электропривод;
• сигнальную лампочку;
• концевые выключатели или фотоэлементы;
• пульт ДУ;
• блок управления.

Сегодня нет необходимости покупать составляющие по отдельности — в продаже можно найти готовые комплекты автоматики. Для монтажа системы понадобятся такие же инструменты, которые использовались при изготовлении и установке ворот.

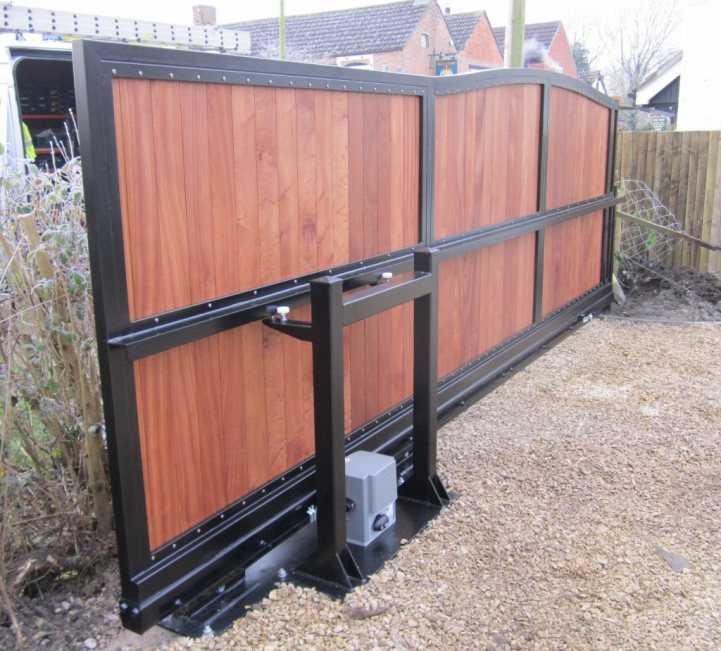

Комплект автоматики для откатных ворот

Электропривод крепят к тому же самому закладному швеллеру, что и роликовые опоры. Работу выполняют поэтапно.

1. К профильной трубе прикладывают зубчатую рейку. После этого её совмещают с шестерней привода и отмечают его расположение между роликовыми опорами. Если привод необходимо приподнять на несколько сантиметров или отодвинуть от внешнего края швеллера, то к закладной поверхности приваривают толстую металлическую пластину подходящего размера.

2. При помощи сварки основание привода крепят к опорной поверхности, после чего устанавливают сам механизм.

   Привод откатных ворот, как и опорные ролики, крепят посредством регулировочной площадки

3. При открытых воротах зубчатую рейку присоединяют к направляющей. Её длина и расположение выбираются таким образом, чтобы в крайних положениях оставался запас до 10 см.

   Монтаж зубчатой рейки

4. На рейку монтируют концевые выключатели, выполняют электрические подсоединения и устанавливают фотоэлементы.

В целях безопасности на крайний столб устанавливают сигнальную лампу. После этого проверяют правильность электрических подключений и включают подачу электричества.

В качестве привода откатных ворот можно использовать шуруповёрт или любой электродвигатель с редуктором, а для дистанционного управления применить недорогую автомобильную сигнализацию.

Видео: откатные ворота с приводом, изготовленным из шуруповёрта

Хоть откатные ворота и требуют больше финансовых вложений, чем обычные, львиную долю затрат можно сэкономить, если сделать их своими руками. Удобство в эксплуатации и комфорт, который даёт система дистанционного управления, сочетаются с высокой надёжностью и способностью экономить место на участке. Неплохой аргумент в пользу современной и функциональной конструкции, не так ли?

Инструкция по самостоятельному изготовлению

Конструкции, как и этапы, могут отличаться, поэтому рекомендации согласовывают для конкретных условий.

Основные фазы проведения работ:

• проектирование, составление чертежей, схем;
• подсчет и приобретение материалов;
• земляные работы;
• бетонирование;
• сварка консольной системы и каркаса;
• сборка полотна ворот, зачистка швов;
• установка готовых ворот и навеска фурнитуры;
• монтаж автоматики.

Все работы по сборке раздвижных ворот на роликах можно делать собственноручно, кроме сварки деталей. При выборе длины полотна учитывают, что маленький хвостовик приведет к падению одной стороны полотна в открытом состоянии. Утяжелять эту часть грузами нецелесообразно. Если между каретками сделать большое расстояние, нагрузка на колеса возрастет, направлявшие деформируются или могут разогнуться их полки.

Установка столбов

Сечение столбов выбирают в соответствии с весом ворот. Отдельно учитывают массу отделочного материала, вес фурнитуры и автоматики. Если получается большое значение, делают два полотна.

Ямы под стойки роют на глубину 1 – 1,2 м, но учитывают глубину промерзания почвы. При копке осыпаются стенки, поэтому делают опалубку из любых досок. На дне укладывают щебеночную подсыпку, проливают ее водой. Одновременно подводят и прокладывают провода для автоматики, их прячут в водопроводной трубе на глубине 60 – 80 см. Верхний торец трубы с выступающими кабелями закрывают полиэтиленом.

Для столбов используют квадратную трубу 80 х 80 или 100 х 100 мм. Для устойчивости к подземной части стойки приваривают крестом куски арматуры длиной 20 мм, которую потом бетонируют. Верх столба накрывают, чтобы внутрь не протекала вода.

Закладка фундамента

Нагрузка от ветра, которая действует на полотно, также передается фундаменту, поэтому основанию уделяют внимание. После заливки бетона используют вибратор, чтобы выгнать воздушные пузыри. Поэтапное разделение работ:

Поэтапное разделение работ:

• подготовка земли в месте строительства (уборка мусора, выравнивание);
• копка траншеи от одного до второго столба;
• песчаная и гравийная подсыпка (10 и 15 см, соответственно);
• сварка или вязка арматурного каркаса;
• заливка бетона.

Цемент, песок и щебень кладут в бетон в соотношении 1:3:5, соответственно. При укладке смеси используют кельмы, лопаты, чтобы распределить массу между арматурными стержнями.

Изготовление створки

Рама откатных ворот

Нарезают заготовки стальной трубы для рамы. Куски, которые соединяются в углах, отрезают под 45°, а те, что стыкуются в виде буквы Т, режут под 90°. Такие нюансы учитывают при порезке. Отрезки очищают от ржавчины, раскладывают их в соответствии со схемой сборки.

При сварке не применяют сплошной шов, а делают соединение точками, чтобы не повело раму. После проверки всех параметров сваривают цельным швом.

Места сварки шлифуют болгаркой с зачистным кругом, металл покрывают грунтом от коррозии. На стадии сварки усиливают раму перпендикулярными элементами.

Применяют косынки на углах соединений — стальные прямоугольники или треугольники их листового металла. Хвостовик с одного бока рамы усиливают ребром жесткости так, чтобы он образовывал биссектрису прямого угла.

Монтаж конструкции

Консоль приваривают к низу рамы. На ее кромки ставят заглушки из резины, чтобы внутрь не попадали листья, мусор. Габариты прогона зависят от размера ворот по длине, толщину нужно брать по расчету. Проверяют ровность рельса, чтобы обеспечить легкий ход.

Промежуток между направляющей балкой и роликом должен быть 1 мм. Больший люфт приведет к тому, что полотно будет «клевать» при движении, а маленький зазор вызовет заклинивание при работе. К опорной стойке ворот крепят нащельник, выполненный из уголка или швеллера.

К нащельнику фиксируют нижний и верхний улавливатель. На закладную балку в фундаменте надевают ролики (поддерживающие каретку). На каретку надевают прогон-консоль, регулируют работы улавливателей. Дальше монтируют фурнитуру, устанавливают и подключают автоматическое управление.

Правила эксплуатации

Если при работе появились посторонние звуки, скрежет, прекращают использование створки и разбираются в причинах. Открывая полотно, не прилагают больших усилий, передвигают равномерно, без рывков. Следят, чтобы при движении в зоне действия не находились люди или животные, а также посторонние предметы.

Регулярно чистят полозья, по которым движутся ролики, обледеневшие балки используют после скалывания налета. Нельзя касаться подвижных частей ворот во время движения или при остановке с включенным электричеством. Своевременно смазывают трущиеся части механизма, раз в год проводят техосмотр ворот.

Монтажные работы

После того как установлен фундамент должна пройти неделю и только тогда следует приступить к установке конструкции.

Монтаж происходит в несколько этапов:

• На подготовленную монтажную пластину насаживаются ролики для создания одинаковой высоты.
• Чтобы самому сделать откатные ворота на основание наносится разметка для пластин. Перпендикулярный отрезок длиной 15 сантиметров проводится от края швеллера.
• Перед установкой 2-ой опоры необходимо отнять 10 сантиметров. Полученное расстояние откладывается от отвесного столба.
• В случае, когда кирпичные столбы надежные, анкерные болты крепятся напрямую в них. Если же нет, устанавливается профильная труба с сечением 4 на 4 на 0,2 сантиметра.
• Ролики стоит передвинуть к центру в самой несущей балке. Для дополнительной прочности крепления можно повторно прибегнуть к сварочному аппарату и закрепить детали.
• Все правки следует сделать при помощи шпилек, если они необходимы.

Аналогичным способом можно самостоятельно сделать и автоматические откатные ворота.

Откатные ворота сейчас достаточно популярны, в силу своего удобства и практичности.

Следует тщательно соблюдать все пункты плана, придерживаться допустимых норм и правил, тогда результат будет радовать вас долгое время.

Откатные ворота на винтовых сваях своими руками. Инструкция + фотографии!

Вариант схожий по созданию с многими другими, но удобство его в том, что за счет своей конструкции они могут устанавливаться в не совсем ровных местах.

Посмотрим как создать вот такой вариант

Первым делом определяем место и вкручиваем металлические винтовые сваи

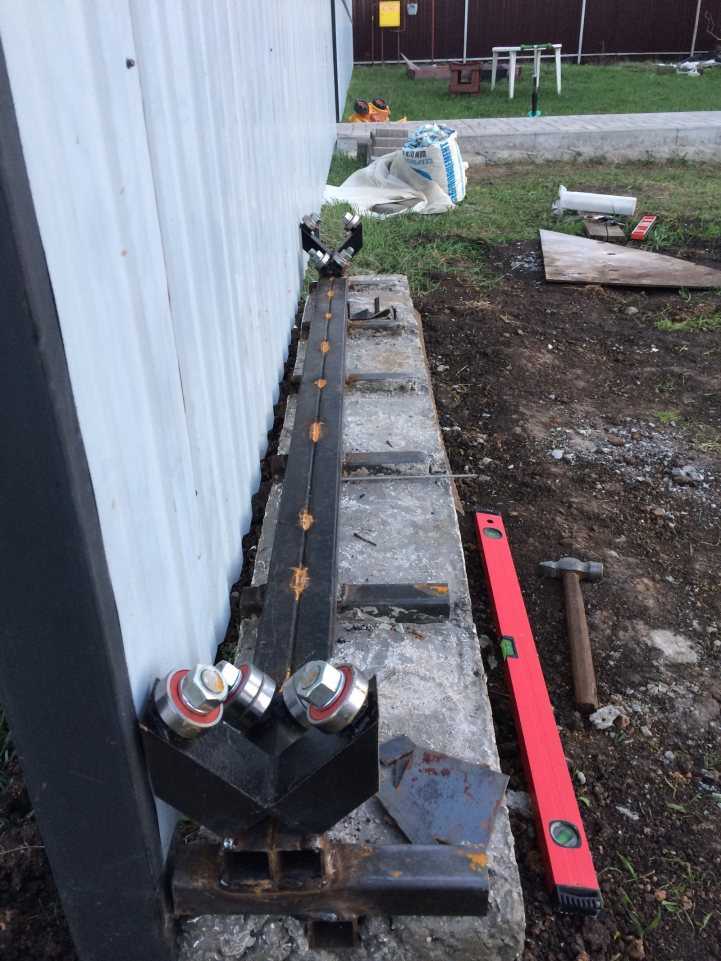

Когда столбы готовы, установим направляющую ворот

Приварим и закрепим каретки и кронштейны ворот

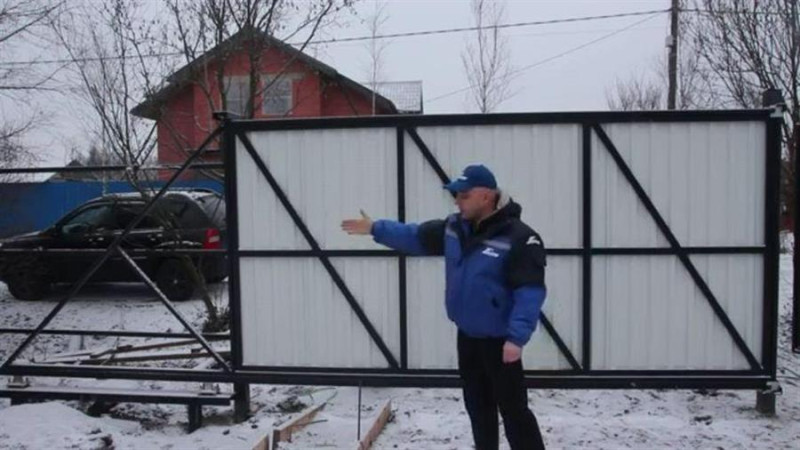

Свариваем каркас из профиля и устанавливаем на столбы

Обшиваем ворота профильным листом

Источник идеи и фотографий видео мастер-класс: https://www.youtube.com/watch?v=CeIqTly4ESoОригинальное название: Откатные ворота и забор на винтовых сваях. ООО “СВ-Фундамент”Автор видео: Строй и Живи

Читать полностью (ссылка)

Плюсы и минусы самодельных конструкций

Популярность самодельных откатных ворот обусловлена их следующими достоинствами:

1. Плавным и тихим движением створок.
2. Большим сроком службы.
3. Наличием автоматизации.
4. Устойчивостью к механическим и погодным воздействиям.
5. Удобством эксплуатации.

При желании владелец объекта может закрепить на воротах сигнальные лампы с датчиками движения.

Список недостатков состоит из таких пунктов:

1. В процессе монтажа приходится дополнительно бетонировать столбы.
2. Чтобы избежать перекрытия калитки, для свободного отката нужно обустроить дополнительное место.
3. Система роликов нуждается в тщательном обслуживании и очистке от загрязнений.

На самодельные ворота можно установить сигнальную лампочку.

Основные этапы изготовления створок для ворот

Разметка стыков профиля

4. Профили воротины раскладываются на ровной поверхности и плотно стыкуются по углам. Для закрепления конструкции можно использовать угловые струбцины (зажимами для фиксации). Чтобы воротину не «повело», перед сваркой следует проверить угольником правильность расположения профилей внутри конструкции, а затем снаружи. Горизонтальность поверхности выверяется с помощью уровня.

Проверка горизонтали и углов

5. С помощью рулетки также контролируется высота и ширина воротины. В случае ошибки проверяется правильность срезки углов и расположение каждой из деталей.

Совет. Если швеллер или профиль чуть прогнут, его можно выровнять молотком, предварительно прогрев металл над газовой горелкой.

Проверка высоты и ширины конструкции

6. После подгонки всех узлов швы по углам вначале прихватываются, а затем завариваются сплошным швом. Все места сварки зачищаются болгаркой с лепестковой насадкой. В дальнейшем перед покраской небольшие раковины (пустоты), образовавшиеся в местах швов, можно обработать автомобильной шпаклевкой.7. Далее пристыковываются поперечные перекладины под углом 90°. Чтобы ворота не «скрутило», кроме поперечных, для усиления жесткости в них должна быть устроена хотя бы одна диагональная перемычка. Определить угол ее сопряжения с профилем воротины можно только опытным путем: он зависит лишь от конструкции ворот.

Перекладины, идущие поперек воротины и по диагонали

8. Для навески ворот одна из сторон должна быть усилена с помощью небольшого отрезка из металлического уголка.

Усиление металлической полосы для приваривания петель

Особенности проектирования конструкции

Главным этапом проектирования откатных ворот является правильное определение размеров и составление схемы и чертежа на основе этих данных. Далее нужно решить, какой тип открывания подходящий – ручной или автоматический.

Место для отката должно быть больше, чем ширина проёма на 40%, так как откатные ворота состоят из полотна и противовеса, длина, которого составляет 40% от полотна.

Итак, для начала необходимо определиться с шириной проема. Это будущее расстояние от столба до столба при полностью открытой ставне. Здесь нужно учитывать габариты всех автомобилей, даже с учетом того, что строиться вы не планируете ближайший десяток лет. Ситуации бывают разные. Рассмотрим ширину КАМАЗа 2,9 метров и его среднестатистическую длину 7,3 метра. Угол въезда грузового транспорта через проемы ворот составляет 45 градусов. Осмотрите территорию около места установки ворот – сможет ли подобный транспорт совершить маневр и заехать в раздвижные ворота под углом 90 градусов? Если нет, то ширина рассчитывается с учетом угла въезда около 45 градусов.

Тут уже следует простая математика: ширину проема следует делать минимум 4,2 метра. Но лучше перестраховаться – ведь бывают случаи, что при маневре автомобиль сносит на снегу или грязи, он может слегка накрениться в какую либо сторону. А это грозит повреждениями конструкции ворот и автомобиля. Поэтому ширина на схеме должна быть чуть больше минимальной отметки – 4,5 метра как минимум, а еще лучше 5.Еще раз повторимся, что это ширина проема откатных ворот, а не самого полотна.

Что касается высоты. Казалось бы – этот параметр рассматривать не стоит, ведь высота листа, такая же, как и у профлиста для забора – 2 метра. Так и есть – это стандартная высота профлистов как для заборов, так и для ворот. Но дело в том, что высота уже установленного забора ровно два метра – листы устанавливаются без зазора и ленты снизу. А профлист откатных ворот приподнимается на 10-15 см. от земли. Происходит это за счет роликовых опор и регулировочных площадок установленных на них. Прибавляется высота  за счет самого профиля каркаса конструкции ворот и направляющей балки, которая устанавливается на лист снизу. Выходит, что к стандартной высоте прибавляется около 25 см. Другими словами, верхний край откатных ворот без автоматики или с автоприводом будет выше забора на 20-25 см.

Естественно, никому не хочется видеть каждый день такие «ступени» между забором и воротами.

Устойчивость к ветру

Ветер – еще один враг распашной системы. При сильных его порывах створку может вырвать из рук, а там она обязательно  зацепит не успевший отъехать автомобиль, или же откроется наизнанку, повредив при этом свои петли или даже раму. Инерция – страшная штука.

У откатных ворот такой проблемы нет. Их парусность никоим образом не совпадает с траекторией  движения створки, а потому они могут работать даже в самый жестокий шквал.

Статус

Пройдите по улицам. В 99% случаев, вам встретятся классические створчатые ворота, а потому установив откатную конструкцию, вы наверняка выделитесь из толпы, подчеркнув при этом свой социальный статус.

Так уж сложилось, что нищеброды откатными воротами похвастать не могут.

Убедили? Тогда движемся дальше!

3 этап – материалы и инструмент

Приведем данные по количеству строительного материала, для изготовления откатных ворот из профлиста размером 4 000 х 2 000 мм.

Смета по расходу материалов и средств на устройство откатных ворот

Материал	Количество	Стоимость
Профнастил*	4 листа по 2 м.п. около 10 м.кв.	150-350 руб. за м.кв.
Труба 100х100, толщиной 4 мм.	2	560 руб/м.п.
Труба 60х30, толщиной 2 мм.	2 м.п. – 2 шт. 3,5 м.п. – 1 шт. 4 м.п. – 1 шт. 6 м.п. – 1 шт.	153 руб/м.п.
Труба 60х20, толщиной 2 мм.	В зависимости от места расположения усиливающих перемычек	147 руб/м.п.
Лист металлический, 2 мм. Для усиления каркаса. Устанавливается в случае сильной ветровой нагрузки.	Косынки – 4 шт.150	764,80 руб/м.кв.
Для обустройства нащельника 150х150	2 шт.
Швеллер, длиной 2-3 м.п. Для установки на фундамент под хвостовик	1 шт.	300 руб/м.п.
Саморезы/заклепки	80 шт./130 шт.	1,25 руб./шт. 0,3 руб./шт.
Краска для профнастила	1 шт.	240 руб./1 кг.
Грунтовка антикор: ГФ-021 ЛАКРА Фосфогрунт Цинконол	1 шт.	140 руб./кг. 257 руб./кг. 463 руб./кг.
Краска для каркаса	1 шт.
Цемент М 400	1 шт.	200 руб./50 кг.
Песок		85 руб./50 кг.
Арматура, ? 12	20 м.п.	41 руб./м.п.
Ручки	Нужны, если не используется привод
Скрытые петли
Замки
Механизм откатных ворот	1 шт. для откатных 2 шт. для раздвижных ворот
Ролтэк МИКРО	Ширина проема 3 000 Вес створки до 350 кг.	7530 руб.
Alutech	Ширина проема 4 000 Вес створки до 450 кг.	150
Came	Ширина проема 4 500 Вес створки до 700 кг.	29330 руб.
Came	Ширина проема 4 500 Вес створки до 800 кг.	33980 руб.
Автоматика Alutech	1 шт. для откатных 2 шт. для раздвижных	25000 руб.

* Профнастил. Высота равна высоте створки, ширина зависит от вида. Для стенового профнастила рабочая ширина составляет от 1000 до 1190 мм. Для ворот шириной 4 м. понадобится 4 листа высотой 2 м.  Предпочтительно брать окрашенный профлист. Срок его службы намного дольше, а внешний вид красивее.

Комплектующие для откатных ворот

Отдельно остановимся на том, какие элементы включает в себя механизм откатных ворот. В общем виде – это фурнитура и автоматика.

Фурнитура для откатных ворот – это набор (комплект) элементов, обеспечивающих функционирование створки ворот.

Комплектующие для откатных ворот

Балка для откатных ворот (консоль или направляющий рельс)

Продается в размере 6, 7, 8 м.п. Направляющая балка приваривается к трубе каркаса снизу. Внутри консоли размещаются направляющие ролики, которые отвечают за движение створки ворот.

Совет

Покупая консоль, уточните насчет гарантии и обратите внимание на качество металла, его толщину, геометрию. В противном случае рельс прогнется, и створку ворот заклинит

Мастера предостерегают если в сечении консольной балки для откатных ворот квадрат – это подделка. Заводская консоль отличается сложной геометрической формой.

Ролики для откатных ворот (роликовые каретки)

Устанавливаются сверху и снизу рамы. Верхний ролик удерживает створку в горизонтальном положении, и предотвращает раскачивание полотна. Нижний опорный – монтируется в торце консоли (балки). Опорные ролики отвечают за удерживание створки в закрытом положении. А также, за предотвращение ее провисания и самопроизвольного открытия. Ролики жестко фиксируются на фундаменте.

Совет. Ролики с пластиковой оболочкой хорошего качества более долговечны. К тому же, они глушат рокот при движении ворот, и защищают основание ролика от повреждения.

Качественным материалом для роликов считается нестираемый пластик или хромованадиевая сталь. Но в большей мере на качество влияет производитель.

Автоматика для откатных ворот

Выбирается на базе технических характеристик, которые указывает производитель. Включает в себя привод, который может быть нескольких видов:

ременный привод – относительно дешевый, но ремень быстро изнашивается, может лопнуть от перепада температур;

цепной привод – чуть дороже, но цепь склонна к провисанию и требует ухода;

зубчатый привод – самый надежный. Зубчатая рейка гарантирует, что ворота не откроют извне, но в тоже время, они не откроются если отключат электричество. Автоматика с зубчатым приводом может устанавливаться на ворота с калиткой из профнастила.

Совет. Мастера рекомендуют покупать механизм для откатных ворот в комплекте. Так проще подобрать комплектацию и учесть его несущую способность. Хорошие отзывы о таких производителях: CAME (Италия), Rolling-Center (Италия), DOORHAN (Россия), РОЛТЕК (Россия).

Инструкция по установке ворот

Нюансы возведения ворот

Основных этапов несколько: определение размеров подвижного полотна; монтаж столбов, если это необходимо; изготовление створки, ее крепление в проем; установка привода и его подключение.

Как правильно определить размеры подвижной секции?

Если проем уже сформирован, останется лишь рассчитать точные габариты ворот. Раздвижные конструкции обычно имеют длину, которая соответствует значению 1,5 ширины проезда. Можно изменять его в большую или меньшую сторону, все зависит от особенностей конструкции, размеров проема и ширины улицы. Последний из факторов позволяет определить угол поворота авто при въезде и выезде участка.

Ширина проема в свою очередь рассчитывается с учетом размеров транспорта, который имеет доступ на объект. Соответственно, чем крупнее его габариты, тем больше должна быть створка.

Оптимальная длина ворот (ширина проема + место отката) = проем ворот*1,6

А утяжеление конструкции напрямую влияет на качество крепежа и общую стоимость ворот

При монтаже своими руками важно не забыть о том, что рядом с проемом должно быть достаточно свободного места для перемещения секции

Установка столбов

Обычно при обустройстве забора несущие столбы для крепления ворот закладываются во время строительства ограждения, а на последнем этапе уже монтируется подвижная створка. Но если все работы производятся одновременно, то при установке опорных стоек для ворот учитывается вес подвижной конструкции.

В качестве несущих столбов под крепление ворот могут использоваться изделия из металла, бетона, кирпича. Размеры отверстий в почве определяются диаметром стоек + небольшой запас. На дно укладывается слой грунта и песка, затем с помощью уровня столбы выравнивают в ямах. После этого можно выполнять заливку бетонным раствором.

Фундамент

В качестве усиления основания используется закладная деталь, арматура. В случае со средней балкой можно заложить своими руками в фундамент металлические опоры или готовый каркас, на который будет в дальнейшем устанавливаться электропривод и крепиться несущий рельс и створка.

Монтировать опорный столб надо на глубину не менее одного метра

Расстояние между роликами в данном случае лучше брать максимально большое, насколько позволяет размер подвижной створки. Это обеспечит надежность конструкции.

Фундамент конструктивной части ворот

Вместо консольных блоков используются двойные роликовые системы, которые охватывают несущую балку поверху и понизу. Сам же рельс используется со сплошным сечением, без прорезей, как это необходимо в случае с нижней балкой.

Изготовление рамы подвижной створки

Для полотна ворот нужно сделать своими руками ровную конструкцию с идеально прямыми углами и параллельными трубами сечением 60х40 мм или 50х50 мм по периметру без отклонений. Упрочнить створку можно с помощью ребер жесткости (40х20 мм).

Чертеж каркаса рамы на проём в 4 метра.

Их используют довольно много и устанавливают под разными углами, особенно, если конструкция крупногабаритная. Данное решение позволяет избежать перекоса рамы при эксплуатации. Обшивка должна быть привлекательной, надежно и максимально легкой, чтобы дополнительно не утяжелять конструкцию: профлист, поликарбонат, тонкий листовой металл.

Монтаж подвижной секции

Сначала нужно определить местоположение фурнитуры, и проверить правильность монтажа всей конструкции. Для этого створка устанавливается в вертикальное положение. Ворота со средней балкой несколько отличаются от аналогов с нижним расположением несущей рельсы.

В несущую балку вставляем в тележку с роликами. Эту конструкцию устанавливаем на фундамент (швеллер), далее выдвигаем балку в проем. При этом регулируем просвет между столбом и концом балки.

Это в первую очередь проявляется в том, что нижний уловитель играет роль крепежного элемента для средней балки при закрытом положении ворот. Подвижная створка удерживается боковым кронштейном и соединена с несущей балкой.

Изготовление рельсовых откатных ворот своими руками
