Расчет отопления в частном доме: что учесть, особенности, калькулятор

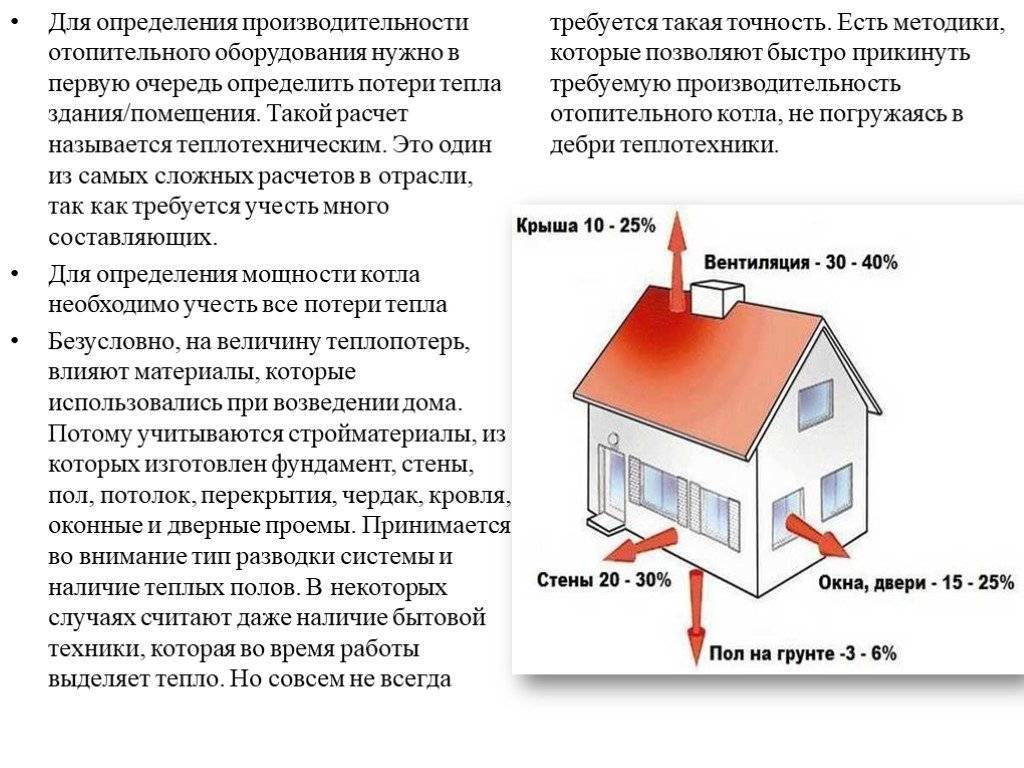

От чего зависят тепловые потери помещения

Итак, подбор тепловой мощности отопительных приборов производится исходя из величины тепловых потерь для того, чтобы имелась возможность их полностью компенсировать.

Факторы, влияющие на тепловые потери:

  1. Место, в котором находится помещение. Это либо юг, либо север, либо центральная часть страны, для которых значения минимальной годовой температуры довольно сильно различаются.
  2. Как помещение располагается относительно сторон света. Наличие стен и окон, расположенных как на северной, так и на южной стороне, сильно влияет на теплопотери помещения.
  3. Высота потолков. В случае, когда высота потолков в здании отличается от стандартных 2,5 метров, необходимо также вносить в расчёт определённые поправки.
  4. Необходимая температура. Не для всех помещений необходима одинаковая температура. В зале, например, значения температур могут быть несколько ниже, чем в спальне, что отражается и на подсчёте необходимой мощности нагревательных приборов.
  5. Толщина стен, потолков, полов. а также их состав, наличие теплоизоляции, так как коэффициент теплопроводности у разных материалов может сильно различаться. У бетона, например, коэффициент максимальный, а у теплоизоляционного пенопласта – минимальный.
  6. Наличие оконных проёмов, дверей и их количество. Понятно, что чем больше площадь окон в помещении, тем сильнее в нём будут теплопотери, так как именно через эти проёмы происходят основные потери тепла.
  7. Наличие вентиляции. Этот параметр нельзя не учитывать, даже если в помещении отсутствует принудительная вентиляция. Так называемая инфильтрация присутствует всегда – время от времени открываются окна, через двери в помещение заходят посетители и т.д.

Расчет необходимого количества материалов

Если вы очень далеки от устройства системы отопления, вам будет проблематично правильно рассчитать нужное количество необходимых материалов для всей системы, потому что для этого нужно, хотя бы зрительно, представлять общую картину этой системы в сборке и все ее комплектующие части. Поэтому, чтобы сделать правильный расчет, нужно изучить до мелких деталей работу системы отопления.

Если вы не хотите морочить голову и напрягать мозги, пытаясь разобраться в совершенно непонятной для вас работе, тогда обратитесь к знакомому специалисту с просьбой если не собрать, то хотя бы начертить примерный план всей отопительной системы в деталях с указанием необходимых ее комплектующих. Если он хороший друг, то с удовольствием поможет вам решить эту проблему. Если же вы не имеете такого друга, тогда следуйте дальнейшим инструкциям, изложенным в этой статье.

Котел. Самый распространенный вид котла, используемый в квартирах или небольших домах, – двухконтурный. Для его установки и подключения к системе отопления вам понадобится не меньше четырех шаровых кранов с разъемными соединителями, четыре резьбовых переходника для подключения трубопровода и два фильтра механической очистки.

Для подключения одной батареи к системе отопления вам понадобится один регулирующий кран и один отсекающий, также один кран Маевского, два резьбовых переходника, используемых для подключения батареи к трубопроводу и два тройника, которые устанавливаются прямо на магистрали отопления.

Чтобы правильно подсчитать метраж труб, прежде всего, нужно иметь ясное представление, где будут располагаться батареи. Измерив необходимую длину, умножаем это число на два, потому что прокладывать нужно две трубы – одну на подачу, другую на обратку.

Сложнее дело обстоит с определением необходимого диаметра этих труб. Обычно двухконтурные настенные котлы рассчитаны на подключения диаметром ?3/4?. Этого вполне достаточно для квартир и домов, не превышающих площадь 100 кв.м. Иначе дело обстоит с более обширными системами. Для них диаметр труб будет большим. Но мы будем рассматривать более распространенные системы отопления, для которых достаточно труб диаметром ?3/4? для прокладки магистралей и труб диаметром ?1/2? для непосредственного подключения к магистрали батарей.

Настоятельно рекомендуем для таких сложных работ, как установка системы отопления, приглашать грамотного специалиста, хорошо разбирающегося в области теплотехники, имеющего большой опыт в расчете и установке систем отопления и умеющего обращаться с современными инструментами. Можете, конечно, попробовать и самостоятельно сделать эту работу, но сначала вам придется овладеть знаниями и умением в этой области, чтобы проделанная работа увенчалась успехом.

Расширительный бак

И в этом случае есть две методики расчета — простая и точная.

Простая схема

Простой расчет прост донельзя: объем расширительного бака берется равным 1/10 объема теплоносителя в контуре.

Откуда взять значение объема теплоносителя?

Вот пара простейших решений:

  1. Заполните контур водой, стравите воздух, а потом слейте всю воду через сбросник в любую мерную посуду.
  2. Кроме того, грубо объем сбалансированной системы можно вычислить из расчета 15 литров теплоносителя на киловатт мощности котла. Так, в случае котла мощностью 45 КВт в системе будет примерно 45*15=675 литров теплоносителя.

Стало быть, в этом случае разумным минимумом будет расширительный бак для системы отопления в 80 литров (с округлением в большую сторону до стандартного значения).

Стандартные объемы расширительных бачков.

Точная схема

Более точно можно своими руками рассчитать объем расширительного бака по формуле V = (Vt х E)/D, в которой:

  • V — искомое значение в литрах.
  • Vt — полный объем теплоносителя.
  • E — коэффициент расширения теплоносителя.
  • D — коэффициент эффективности расширительного бака.

Коэффициент расширения воды и бедных водно-гликолевых смесей можно взять по следующей таблице (при нагреве с исходной температуры в +10 С):

А вот коэффициенты для теплоносителей с большим содержанием гликоля.

Коэффициент эффективности бачка можно рассчитать по формуле D = (Pv — Ps) / (Pv + 1), в которой:

Pv — максимальное давление в контуре (давление срабатывания предохранительного клапана).

Подсказка: обычно оно берется равным 2,5 кгс/см2.

Ps- статическое давление контура (оно же — давление зарядки бака). Оно рассчитывается как 1/10 часть перепада в метрах между уровнем расположения бака и верхней точкой контура (избыточное давление в 1 кгс/см2 поднимает водяной столб на 10 метров). Давление, равное Ps, создается в воздушной камере бака перед заполнением системы.

Давайте в качестве примера подсчитаем требования к бачку для следующих условий:

  • Перепад высоты между баком и верхней точкой контура равен 5 метрам.
  • Мощность отопительного котла в доме равна 36 КВт.
  • Максимальный нагрев воды равен 80 градусам (с 10 до 90С).
  1. Коэффициент эффективности бака будет равным (2,5-0,5)/(2,5+1)=0,57.

Вместо расчета коэффициент можно взять из таблицы.

  1. Объем теплоносителя из расчета 15 литров на киловатт равен 15*36=540 литров.
  2. Коэффициент расширения воды при нагреве на 80 градусов равен 3,58%, или 0,0358.
  3. Таким образом, минимальный объем бака равен (540*0,0358)/0,57=34 литра.

Как производится монтаж системы отопления?

Для начала необходимо обустроить отопительные приборы. Как правило, радиаторы монтируются под окнами, так как горячий воздух препятствует поступлению холодного воздуха из окон. Установка отопительных приборов осуществляется при помощи перфоратора и уровня. Никакого специального оборудования не потребуется.

При монтаже отопительных приборов потребуется соблюдать единую высоту размещения радиаторов, в противном случае вода не сможет добираться до более высоких участков, и циркуляция нарушится.

Сварка пластиковых труб. Нажмите на фото для увеличения.

Установив отопительные приборы, необходимо проложить до них трубы. Для их установки потребуются такие инструменты, как строительные ножницы, паяльник и рулетка. Перед началом монтажа нужно замерить общую длину прокладываемых труб и подсчитать наличие всех заглушек, сгибов и тройников. На пластиковых трубах обычно присутствуют насечки со вспомогательными линиями, что помогает производить монтаж грамотно и аккуратно.

Важно знать: соединяя трубы паяльником, не разъединяйте их после неудачной пайки, в противном случае может образоваться протечь. Работать с паяльником нужно аккуратно, предварительно потренировавшись на кусках трубы, которые уже не понадобятся при монтаже

Дополнительные устройства

Если опереться на статистику, отопительная система с пассивной циркуляцией способна эффективно обогревать площадь помещения, не превышающую 110 м2. Для больших помещений потребуется оборудовать водонагревательный котел специальным насосом, сделав циркуляцию теплоносителя регулируемой. Некоторые производители выпускают тепловые генераторы, которые уже оборудованы насосом.

Следуя вышеуказанным рекомендациям, вы сможете произвести индивидуальный расчет системы отопления частного коттеджа, а также расчет стоимости предполагаемого оснащения. Для установки водонагревательной системы не потребуется много рабочей силы (2-3 человека) и особых навыков установки.

Расчет радиаторов отопления в доме

Существуют разные методы расчёта количества радиаторов отопления. На это влияют и материал, из которого построено здание, и климатическая зона, где расположен дом, и температура носителя, и особенности теплоотдачи самого радиатора, а так же много других факторов. Рассмотрим подробнее технологию правильного расчета количества радиаторов отопления для частных домов, ведь от этого зависит эффективность работы, а так же экономичность отопительной системы дома.

Самым демократичным способом является расчёт радиатора исходя из мощности на квадратный метр. В средней полосе России зимний показатель составляет 50-100 ватт, в регионах Сибири и Урала 100-200 ватт. Стандартные 8-секционные чугунные батареи с межосевым расстояние 50 см имеют теплоотдачу 120-150 ватт на одну секцию. Биметаллические радиации имеют мощность около 200 ватт, что немного повыше. Если мы имеем ввиду стандартный водный теплоноситель, то для комнаты в 18-20 м 2 со стандартной высотой потолков в 2,5-2,7 м понадобится два чугунных радиатора по 8-м секций.

Как произвести расчет оптимального количества и объема теплового обменника

Во время расчета количества радиаторов, которые потребуются для отопления дома, важно учесть, из какого материала сделаны обогреватели. На современном рынке бытовых устройств есть три разновидности радиаторов из металла:

На современном рынке бытовых устройств есть три разновидности радиаторов из металла:

  • Алюминий.
  • Чугун.
  • Сплав биметаллического типа.

Во время расчета требуемого количества обогревателей следует учесть и несколько других нюансов:

  • Теплоизоляция стен и пола помогает сохранять до 30% тепла.
  • Угловые комнаты намного прохладнее стальных комнат и требуют большого количества радиаторов.
  • Использование качественных стеклопакетов для окон помогает сохранить до 15% тепловой энергии.
  • Через крышу можно потерять до 1/4 всей тепловой энергии.

Если производить расчеты по всем нормам СНиП, то для обогрева 1 м3 требуется 100 Вт тепла, а значит, 40 м3 объема требуют 4 кВт. Если 8-секционный  прибор из биметаллического сплава выделит 110 Вт, то при помощи стандартного калькулятора считаем: 4000 Вт / 110=36,4. Теперь округлите полученное число в большую сторону и получите 37 радиаторов. Но в частном доме можно самостоятельно регулировать температуру. Считается, что каждая батарея дает по 140 Вт тепла, и тогда в пересчете получается 4000/140=28,6. Когда округлим, получаем 29 радиаторов.

Общие сведения о системе отопления с газовым котлом

Сама схема индивидуальна для каждого строения. Но есть основные характеристики, которые необходимо рассчитать перед постройкой.

Расположение труб, их диаметр, количество радиаторов отопления и место их установки в доме, все это вычисляется перед монтажом.

Для этого необходимо произвести два основных расчёта системы отопления: гидравлический и тепловой.

Тепловая мощность

Именно с определения этого показателя начинают вычисления. Без него невозможно точно узнать диаметр труб и всевозможные ветвления и развязки. Количество тепла, необходимо для помещения, рассчитывают несколькими способами.

Для примерного расчёта используется формула: Qт=V*DТ*К/860. Где Qт — искомая тепловая мощность в кВт/ч. V — объем отапливаемого помещения, DТ — разница температур, между желаемой в доме и уличной (зимние морозы).

Коэффициент К обозначает теплоизоляцию помещения, находится в диапазоне от 1 до 4, с шагом единица (1 — без изоляции; 4 — дом имеет толстые стены, хорошо утеплён, минимум окон и дверных проёмов).

Точный показатель тепловой мощности даёт другая формула: Qт=(100*S)* DK/1000. Где S — площадь отапливаемого помещения, а DK это коэффициент, который определяется по таблицам в СНиП 71.13330.2017.

Внимание! Оба метода пригодны для теплового расчёта системы отопления, но упрощённый вариант даёт завышенные, приближенные результаты

Гидравлический расчёт

Примерное вычисление гидравлики системы отопления происходит следующим образом. Диаметр труб определяется по таблице СНиП 41-01-2003. В ней указано какие именно трубы нужны для того или иного помещения. Количество радиаторов равняется числу окон в помещении. Длина радиатора, не менее длины окна.

Важно! Подобный расчёт подходит для частного дома или квартиры, но не для больших помещений, со сложным «рельефом». Для таких строений требуется помощь профессионала

Характеристики котла и рециркуляция газов

Необходимую мощность котла мы получаем при тепловом расчёте системы отопления, но это лишь одна из его характеристик. Пользователи, которым необходимо ГВС, выбирают модели двухконтурных котлов. Ещё одна важная характеристика — материал теплообменника. Те, кто хотят сэкономить выбирают обогреватели со стальной начинкой, но такие теплообменники прогорают в течение 10 лет. Надёжным считается вариант в чугунном исполнении.

Фото 1. Внутреннее устройство газового котла. Движение газов через дымоход показано стрелками.

Последняя характеристика: стиль исполнения (напольный или навесной). Для квартир и маленьких домов идеально подойдут навесные модели. Они лёгкие, проще устанавливаются, не требуют отдельного помещения. Напольный вариант используется в строениях, с площадью от 100 кв. м.

Расчет расширительного бака системы отопления

Мембранные расширительные баки для закрытых систем водяного отопления рассчитываются по объему теплоносителя, содержащегося в отдельных элементах комплекса. Для расчета используют сумму внутреннего объема следующих элементов:

  1. Теплообменный аппарат котла (по паспорту);
  2. Отопительные приборы (по паспорту);
  3. Трубопроводы (расчетным методом).

Количество воды в трубах системы определяется по формуле:

V = (p х Двнут. х L) / 4,

где p – постоянная, равная 3,14;

Двнут. – внутренний диаметр труб;

L – общая протяженность труб (по каждому диаметру расчет производится отдельно).

После получения общего объема теплоносителя определяется объем расширительного мембранного бака – из расчета 10% (если теплоноситель вода) и 15% — если в системе используется незамерзающая жидкость (антифриз).

Общие сведения

Расчет отопления – что следует подсчитывать

Для того чтобы выполнять расчет отопления в частном доме, следует выполнить расчет мощности отопительного котла, а также определиться, где будут размещены радиаторы и сколько их будет, учесть некоторые погодные факторы, а также теплоизоляцию и материал изготовления котла и труб.

Учтите, что от этого и будет напрямую зависеть комфорт проживания в вашем доме, так как именно правильность произведенных расчетов будет непосредственно влиять на качество отопления. Помимо этого, такие расчеты станут основой заложенного для монтажных работ бюджета и дальнейшей эксплуатации всей отопительной системы. Именно на таком этапе потребуется решить, какое количество денег вы будете тратить на обогревание вашего жилья. Когда вы приступите к расчетам, следует помнить о климатических условиях, в которых расположен регион вашего проживания и условиях, в которых будет использован дом.

Отопительная система включает в себя не только батареи и печь, а также:

  • Котел отопления.
  • Трубы для трубопровода.
  • Насос (станция).
  • Контрольные приборы.
  • Радиаторы.
  • В некоторых случаях расширительный бачок.

Теперь можно перейти к непосредственному расчету мощности.

Расчет мощности приборов отопления

но и финасовое обеспечение эксплуатации устройства в дальнейшем:

  • Электрические котлы.
  • Газовые котлы.
  • Котлы, работающие на жидком топливе.
  • Котлы, работающие на твердом топливе.
  • Комбинированный тип котла (от электричества и твердого топлива).

Когда вы выберете разновидность котла, следует определиться, какая у него должна быть пропускная способность. Именно от этого будет зависеть работоспособность системы в целом. Вычисление мощности котла для нагревания воды выполняют с учетом количества тепловой энергии, требующейся на каждый 1 м3.

Итак, вам поможет калькулятор, чтобы подсчитать объем отапливаемых комнат:

  • Спальня №1 – 9 м2*3м=27 м3.
  • Спальня №2 – 11 м2*3м=33 м3.
  • Спальня №3 – 16 м2*3м=48 м3.
  • Гостиная – 24 м2*3м=72 м3.
  • Коридор – 5 м2*3м=15 м3.
  • Кухня – 11 м2*3м=33 м3.
  • Санитарный узел – 7 м2*3м=21 м3.

Обратите внимание, что для расчета следует брать во внимание каждое из помещений, даже если вы не планируете везде устанавливать радиаторы отопления

Интересно, что во время расчета отопительной системы важно также учесть местный климат, т.е. климатическую зону и температуру на улице в зимнее время

климатическую зону и температуру на улице в зимнее время

Интересно, что во время расчета отопительной системы важно также учесть местный климат, т.е. климатическую зону и температуру на улице в зимнее время

Предлагаем взять произвольный показатель для места проживания в 50 Вт/м3 и объем дома в 249 м3, который вы планируете нагревать. Итак, расчет мощности : 50 Вт*249м3=12 450 Вт. Далее результат умножаем на коэффициент 1.2 и рассчитываем мощность котла ~ 15 кВт (14.94). Данный коэффициент дает возможность добавлять котлу до 20% резервной мощности. Она даст возможность котлу работать в режиме энергосбережения, а также избегать больших перегрузок.

Поправка на коэффициент по климатическим условиям может меняться от 0.75  на юге России до 2.0 в северном регионе. Указанный нами коэффициент 1.2 характерен для центральной части России. Для того, чтобы получить предварительные результаты котла и его требуемой мощности, можно умножить площадь комнаты на коэффициент климата и разделить полученный результат на 10.

Расчет мощности котла

Чтобы определить необходимую производительность отопителя, нужно рассчитать теплопотери через ограждающие конструкции дома.

Прежде всего, нужно определиться, какая температура будет поддерживаться в том или ином помещении, то есть выполнить так называемое зонирование. К примеру, в детской и в комнатах пожилых людей температура должна быть повыше, а в прихожей воздух может быть более прохладным.

Кроме данных о внутренней температуре для расчета потребуется:

  • значение удельного термического сопротивления всех материалов в наружных конструкциях (данные должны быть в паспорте на материал);
  • средняя температура самого холодного месяца в данной местности;
  • средняя температура за зиму;
  • коэффициент использования котла в течение сезона: для широты Москвы составляет 0,5, к широте Краснодара плавно (пропорционально) снижается до 0,35, к широте Архангельска также пропорционально возрастает до 0,79.

Далее действуем так:

  1. Определяем полное термическое сопротивление R каждого слоя, умножая его удельное термическое сопротивление Rуд на толщину D: R = Rуд*D. Для многослойных конструкций, например, стен с утеплителем, значения R для отдельных слоев нужно суммировать.
  2. Для каждой конструкции рассчитываем теплопроводность Л по формуле: Л = 1/R.
  3. Далее определяем теплопотери Q через конструкцию, умножая ее теплопроводность на площадь и разницу температур внутри и снаружи: Q = Л*S*dT.

При расчете dT принимаются следующие значения наружной температуры:

  • для окон и стен: средняя температура самого холодного месяца, деленная на коэффициент использования мощности котла;
  • для потолка: среднесуточную температуру, характерную для самой холодной недели зимы;
  • для пола: среднюю температуру за всю зиму.

Подбираем радиаторы: для каждого помещения нужно подсчитать сумму всех теплопотерь через наружные конструкции. Умножаем полученную величину на 1,4. Здесь 40% — дополнительные теплопотери на вентиляцию. По вычисленным теплопотерям для каждого помещения подбираются радиаторы.

Теперь определяем мощность котла . Для этого общую мощность всех радиаторов Р нужно разделить на КПД предполагаемого котла и на коэффициент использования мощности за сезон К: W = Р/(КПД*К).

Далее выбирается модель и если ее КПД оказывается отличным от того, которым задавались, расчет корректируется.

Таким образом, для дома на широте Москвы, в котором общая мощность радиаторов составила 13.3 кВт, подойдет котел с мощностью: W = 13.3/(0.5*0.85) = 31.3 кВт. Если предполагается топить котел твердым топливом, можно установить агрегат на 29 кВт, а ему в помощь поставить электрокотел на 3 кВт.

Методика упрощенная, в ней не учитываются солнечное излучение и выделение тепла людьми и оборудованием.

Расчет радиаторов отопления частного дома

Расчет отопительных приборов в частном доме производится отдельно для каждого отапливаемого помещения. Радиаторы или другие устройства обычно устанавливают в зонах наибольших тепловых потерь – на внутренней поверхности наружных стен – под окнами, рядом с дверями, перед застекленными проемами и так далее.

Расчет тепловой мощности для каждого помещения производится также по площади или по объему с применением соответствующих удельных значений теплоты, требуемых для отопления. Полученное значение делят на количество отопительных приборов, планируемых к установке в помещении. Мощность каждого устройства определяется в зависимости от его конструкции – конвекторы и монолитные радиаторы имеют неизменную производительность, секционные батареи состоят из отдельных секций – мощность радиатора здесь зависит от размера и количества элементов.

Если говорить о неразборных устройствах – здесь выбрать оборудование несложно – полученную тепловую мощность делят на число приборов, изделия выбирают по единичной мощности из номенклатуры производителя. У секционных радиаторов (эти устройства наиболее распространены) важны характеристики секций – общее количество тепла делят на удельную теплоотдачу секции (по паспорту), число секций распределяют в состав батарей (в зависимости от их количества в помещении). Во всех случаях специалисты рекомендуют принимать общее значение мощности отопительного прибора (любой конструкции) на 5 – 10% больше расчетной – эта надбавка нивелирует погрешности расчета.

Тепловая мощность секции — важнейший параметр

Кроме того, различные типы отопительных приборов имеют разную тепловую мощность. У алюминиевых радиаторов она может достигать 185-200 Вт на секцию, а у чугунных она редко превышает 130 Вт. Но кроме материала секций на тепловую мощность сильно влияет и параметр (DT), учитывающий температуру входящего и выходящего из батареи теплоносителя. Так, высокая тепловая мощность алюминиевой батареи, соответствующая по паспорту 180 Вт, достигается при DT = 90/70, то есть температура входящей воды должна быть 90 градусов, выходящей – 70 градусов.

Однако нужно понимать, что эксплуатация практически любого котла при таких условиях – большая редкость. У настенных котлов максимальная температура – 85 градусов, а пока теплоноситель дойдёт до батареи, значение температуры ещё более снизится. Поэтому даже при покупке алюминиевых батарей нужно исходить из того, что тепловая мощность секции не будет превышать значения, соответствующего DT=70/55, т.е. примерно 120 Вт.

Дополнительные приборы

Циркуляционный насос Grundfos

Система с естественной циркуляцией теплоносителя будет работать эффективно, если общая площадь дома не превышает 120 квадратных метров. Если же ваш дом больше, то придется приобрести циркуляционный насос.

Многие производители отопительных котлов предусматривают установку насоса прямо в конструкцию теплогенератора. Но если в вашем котле этого узла нет, то его необходимо приобрести отдельно.

На рынке циркуляционные насосы представлены в достаточно большом ассортименте, и все модели и марки соответствуют существующим нормам и требованиям. Они потребляют мало электроэнергии, бесшумны, имеют небольшие габаритные размеры

Единственное условие, которое следует принять во внимание — это место установки

Для циркуляционного насоса должна быть обратная магистраль, где температура теплоносителя не такая высокая, как на подающей магистрали. С чем это связано? Дело в том, что в конструкции насоса присутствуют резиновые изделия в виде манжет и прокладок. И под действием высокой температуры они быстро выходят из строя.

Подбор и монтаж трубопроводов

Трубопроводы в отопительной системе можно сравнить с «кровеносными сосудами». От их качества и размещения зависит эффективность работы всей отопительной системы.

  • Стальные трубы. Такие трубы требуют сварочных работ при монтаже и подвержены коррозионным процессам. Чтобы избежать подобных недостатков, используют дополнительно оцинкованные трубы с резьбовым соединением. В любом случая их конструкция достаточно тяжелая и требует соответствующей квалификации.
  • Металлопластиковые трубы. Они отличаются кислородонепроницаемостью, высокой механической прочностью, стойкостью к коррозии, малым гидравлическим сопротивлением. Могут монтироваться без применения сварки с помощью резьбовых или прессовых соединений. Это значительно снижает стоимость монтажных работ.
  • Полипропиленовые трубы. Нашли широкое применение для систем водяного отопления. Кратковременное повышение температуры теплоносителя может быть до 100 °С.
  • Медные трубы. Как правило, монтируют те, кто решил скрыть трубопроводы в стенах дома. Отличаются высокой долговечностью, выдерживают высокие температуры и давление на разрыв, но требуют сварки. Качественно смонтированная система способна послужить не одному поколению. Работа с медными трубами требует высокой квалификации и значительных денежных затрат.

Схемы разводки могут быть однотрубные и двухтрубные. Двухтрубные разводки применяют при больших площадях с возможностью регулировать температуру в каждом отапливаемом помещении с помощью терморегуляторов.

Однотрубные разводки лишены такой возможности. Плюсом является их низкая стоимость.

Для создания уюта в доме можно сделать деревянные окна своими руками .

В доме будет тепло если строить его из качественных материалов. Как возводить стены из пеноблоков — читайте здесь .

Расчет мощности котла отопления для частного дома по учету теплопотерь

Примеры схем отопления частного дома

Схема отопления индивидуальна для каждого строения. Она не зависит от материала, из которого построен дом (деревянный, кирпичный, из шлакоблоков). Материал, из которого изготовлены стены, влияет на коэффициент потери тепла, а значит на мощность газового котла. На саму схему влияет количество окон, этажей, площадь и внутренний «рельеф» здания.

Фото 2. Пример схемы отопления для одноэтажного дома с однотрубным подключением и расширительным баком.

Фото 3. Возможная схема отопления двухэтажного дома: двухтрубная система с расширительным баком, насосом и группой безопасности.

В первой — теплоноситель по системе двигается за счёт естественного тока. Во второй — за циркуляцию воды отвечает насос.

Схема

Радиаторы в отопительном контуре можно подключить различными способами:

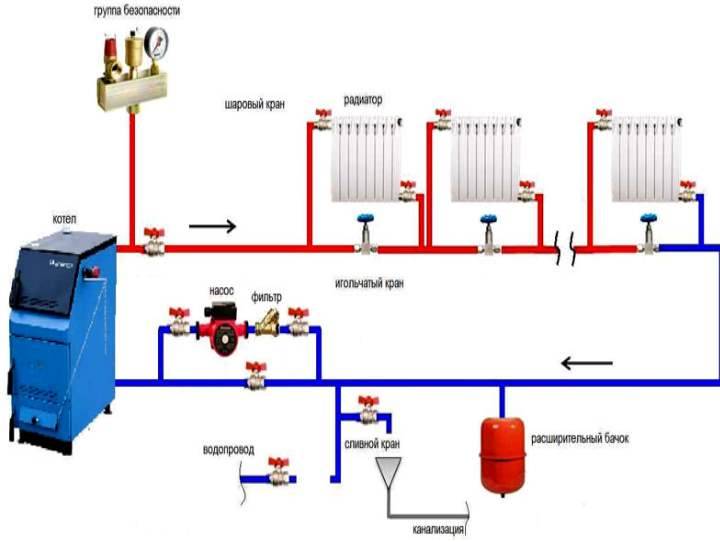

  1. В виде простой последовательности: такая схема получила название однотрубной. По мере движения от батареи к батарее теплоноситель заметно остывает, поэтому она годится только для небольших домов на 3 – 4 комнаты.

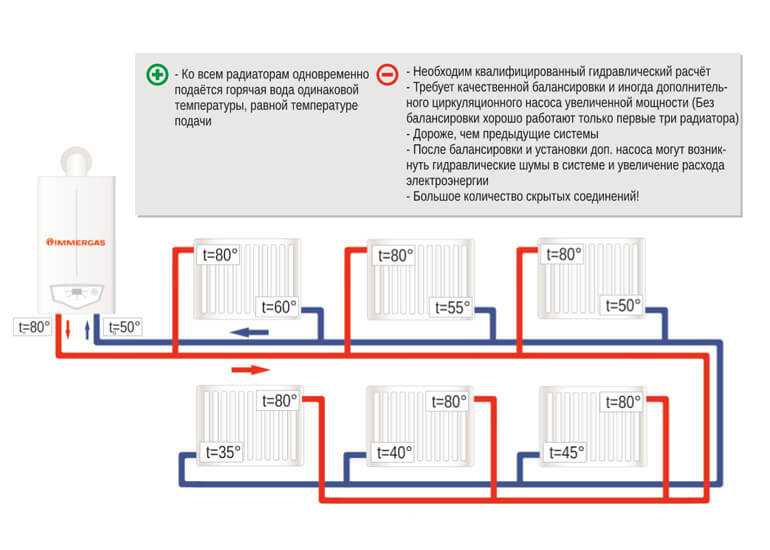

  2. Параллельно: контур состоит из двух труб, которые прокладываются по периметру строения. По одной подается горячий теплоноситель, по другой – возвращается к котлу остывший. Радиаторы установлены между этими трубами. Соответственно, если контур правильно сбалансировать, всем потребителям достанется равное количество тепла. К тому же любой радиатор можно вывести из системы, не нарушая ее работоспособности.
  3. Комбинированным способом: схема для 2-этажного дома. Она состоит из нескольких вертикальных однотрубных контуров (стояков), подключенных параллельно между трубопроводами подачи и обратки.
  4. По лучевой или коллекторной схеме.

Последний тип отопительной системы организован по принципу звезды: из центрального распределителя – коллектора – теплоноситель подается в каждый радиатор по отдельному трубопроводу. Труб потребуется очень много, но зато управлять работой системы можно из одной точки, а ее балансировка не вызывает никаких сложностей.

Заключение

Установка и расчет отопления в частном доме является самой важной составляющей условий для комфортного в нем проживания. По этой причине к расчету отопления в частном доме следует подойти с умом, а также учитывать множество факторов и сопутствующих нюансов

Онлайн-калькулятор поможет быстро и по средним показателям сравнить между собой разные технологии строительства. В остальных случаях требуется грамотное выполнение расчетов, а также правильная обработка результатов и учет погрешностей.

С такой задачей не сможет справиться ни одна программа, так как в них есть лишь общие формулы, а калькуляторы, которые есть в Интернете, служат для того, чтобы облегчить расчет и не могут дать гарантию точности. Для того, чтобы получить правильные и точные расчеты, доверьте такую работу специалистам, которые учтут все ваши пожелания, технические показатели приборов и материалов и ваши возможности.

( Пока оценок нет )

Олег Сомов/ автор статьи

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
