Угол наклона пандуса для инвалидов

Виды бесступенчатых лестниц

Все здания и сооружения, возведённые до 1995 года, проектировались без учёта обустройства мест для перемещения маломобильного населения. Поэтому в многоквартирных домах, административных зданиях и помещениях общего доступа, сооружённых до 1995 года, устройство пандусов затруднено. Для этой цели были разработаны переносные, откидывающиеся и телескопические варианты. Конечно, расчет угла обычных лестничных маршей не подразумевал самостоятельное передвижение маломобильных граждан. Без посторонней помощи они не смогут преодолеть высоту подъёма с этажа на этаж.

Складной пандус для инвалидов.

Обустраивать на ступеньках лестниц швеллеры в качестве направляющих нецелесообразно. Это может облегчить только перемещения детских колясок. Передняя и задняя оси инвалидной коляски имеют разную ширину. Если задняя ось может без труда поместиться в полозьях из швеллера, то передняя ось будет проваливаться между ними. Для вызова помощника инвалид должен воспользоваться звонком.

Если вы не предусмотрели устройство пандуса перед входом в помещение, то необходимо приобрести переносные или складные виды пандусов. Например, ролл или рампу. Наличие звонка вызова в досягаемом для инвалида месте обязательно. Он должен быть установлен на высоте от 800 мм до 1000 мм и на расстоянии максимум 450 мм вглубь от ступеньки, бордюра или другой непреодолимой инвалидом преграды.

СП 59.13330.2012 разработано в строгом соответствии с ч. 5 ст. 42 ФЗ № 384 от 30 декабря 2009 года «Технический регламент «О безопасности зданий и сооружений». Его требования согласуются и с Конвенцией ООН по правам инвалидов.

СНиП на уклон пандуса для инвалидов.

Есть ли минусы

Единственным минусом подобной конструкции является то, что человеку с ограниченными способностями самому с ним не справиться. Самостоятельно опустить пандус или подняться он не сможет. Однако такое приспособление предоставляет возможность выйти из дома с сопровождающим. Без пандуса, поднять человека или спустить его в инвалидной коляске может только несколько сопровождающих. Необходимо учитывать, что промышленное откидное изделие – наиболее оптимальный вариант в смысле надежности, качества, долговечности и удобства использования. Небольшой откидной пандус инвалид может разложить самостоятельно.

Нормативная документация

Безопасность и удобство передвижения является приоритетным направлением при установке пандуса. Для этого нормативной документацией разработаны требования, соблюдение которых обязательно при монтаже конструкции. К основным характеристикам пандуса относится:

  • допустимый угол уклона;
  • ширина и длина сооружения;
  • размеры площадок для удобного подъезда инвалидных колясок;
  • наличие поручней.

Эти и многие другие условия подробно изложены в СНиП и ГОСТ.

СНиП 35-01-2001

Требования СНиП касательно пандусов для инвалидов содержат следующие пункты:

  • Максимальная высота подъемного сооружения (одного марша) не должна превышать 0,8 м. Угол наклона при этом должен быть меньше 8%. Если перепад высоты менее 0,2 м, допустимый уклон составляет 10 %.
  • Для перемещения инвалида колясочника в одностороннем порядке ширина пандуса может быть 1,0 м, при необходимости организовать двустороннее движение ширина увеличивается до 1,8 м.
  • Размер площадки для разворота инвалида на горизонтальном участке пандуса – не менее 1,5 м.

Кроме этого, СНиП регламентируется:

  • Требования к материалу, из которого оборудуются пандусы. Нижний предел их огнестойкости составляет R60, для ограждающих элементов – R120.
  • Оснащение конструкций выше 0,45 м поручнями. Высота ограждающих элементов – 0,7 и 0,9 м. Их размер превышает длину пандуса на 30 см с обеих сторон.
  • На расстоянии 60 см перед наклонной поверхностью участок должен быть рифленый или обладать контрастной окраской.

Выполнение требований СНиП также предусматривает наличие вдоль пандуса бортиков высотой 5 см, чтобы предупредить соскальзывание трости ил ноги инвалида.

СП 59.13330

Свод правил 2012 г. является переработанной и измененной версией СНиП от 2001 г. В нем ужесточились требования по оборудованию пандусов для инвалидов колясочников. Ключевыми моментами, заслуживающими внимания, являются:

Новые требования предусматривают уклон конструкции не более 5%. В предыдущей версии СНиП этот показатель составлял 8% (пропорция 1:12). Поэтому, если технический заказ не указывает на соблюдение требований СП 59.13330, руководствуются СНиП 2001 г., так как этот документ является приоритетным.
Длина подъемного сооружения для инвалидов (одного марша) должна составлять не более 9,0 м.
Ширина между поручнями не менее 0,9 м

Внимание! Если общее расстояние для подъема инвалида превышает 36,0 м, или высота сооружения планируется более 3,0 м, следует позаботиться об установке подъемного устройства.
Относительно горизонтальной площадки для разворота в коляске также существуют отличия от СНиП 2001 г. Минимальные размеры допускаются 1,5х1,5 м, расстояние между ограждающими поверхностями в зоне интенсивной эксплуатации составляет 2,1х2,1 м.
Предусмотрено двустороннее ограждение пандусов поручнями

Расстояние от поверхности – 0,7 м или в пределах 0,85-0,92 м. При этом обязательно соблюдение требований ГОСТ Р 51261 относительно обустройства опорных конструкций стационарного типа.

Требования по обустройству площадок перед пандусами:

  • Сооружение должно обладать навесом и водоотведением.
  • При вероятности обледенения желательно обеспечить подогрев платформы.
  • Минимальные размеры места разворота инвалида в коляске 2,0х1,4 м или 1,85х1,5 м (с учетом открытия дверей наружу).

ГОСТ Р 51261-99

Требования ГОСТ касаются обустройства пандуса поручнями. Их наличие обязательно, если высота сооружения выше 15 см, а горизонтальная наклонная поверхность превышает 1,8 м. Причем конструкция для инвалидов оборудуется поручнями с обеих сторон. Их размеры превышают наклонную плоскость по 300 мм с каждого края. Поручни должны обладать округлыми формами на конце или иметь прочное крепление к полу.

Существует и другая нормативная документация, предусматривающая ответственность за отказ в установке пандуса или его ненадлежащее обустройство. Основополагающим можно считать Постановление ГД РФ № 175 от 17.03.11 г., на базе которого регионы обязаны разработать собственный пакет законодательных актов, облегчающих процесс передвижения инвалидов.

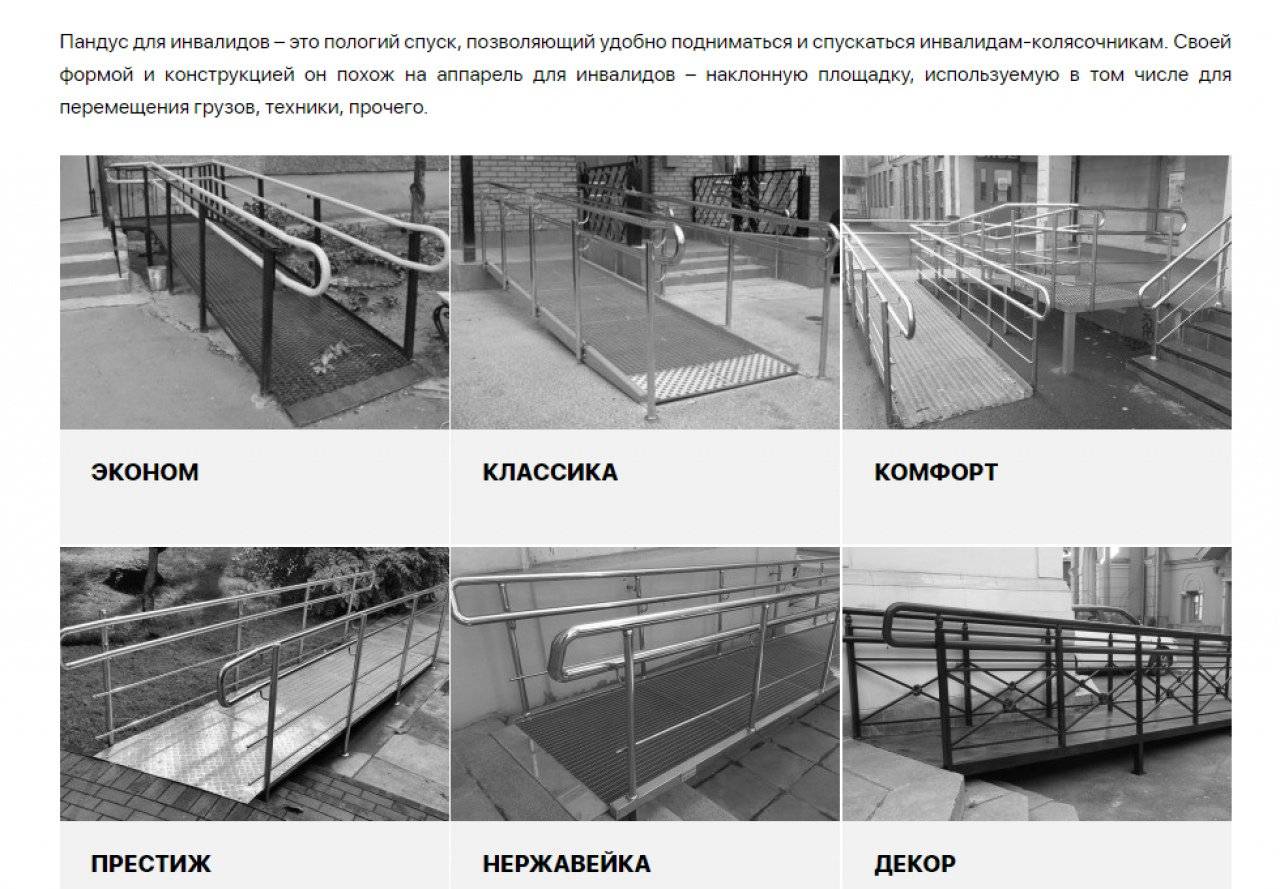

Что такое аппарель и разные виды пандусов

Аппарель и пандус — это одно и то же, имеют одинаковое определение, как наклонные платформы, рампы или площадки, соединяющие две горизонтальные поверхности различной высоты. Понятие пандус, применимое для инвалидных и детских колясок привилось к устройствам из двух металлических полозьев. Аппарелью чаще называют одну или две широкие платформы. Но разницы между устройствами практически не существует.

Аппарель

Любой из обустроенных видов пандуса (аппарелей) для детских или инвалидных колясок обязан соответствовать основным требованиям ГОСТа, СНиПа Российской Федерации. С другой стороны, сооружение не должно представлять опасность для жизни, здоровья, имущества других людей, особенно пожилых, которые также относятся к маломобильной группе населения. Некоторые виды наклонных приспособлений для колясок становятся причиной серьезных конфликтов между жильцами многоэтажек, другие отвечают всем требованиям безопасности обеих сторон.

Аппарель в многоэтажке

Несъемные устройства

  1. Стационарные пандусы устанавливаются на ступенях с учетом архитектурных особенностей здания и условий местности. Сооружаются из металлоконструкций или бетона, могут быть одно и двухпролетными, должны обязательно иметь перила. Далеко не всегда отвечают требованиям стандарта и мерам безопасности.

    Стационарный пандус

  2. Откидные пандусы могут складываться и не находятся на лестничном пролете постоянно. Эта жесткая конструкция с помощью петель поднимается вертикально и фиксируется у стены или перил защелками. Устройство, установленное в многоквартирном доме, дает свободный проход по лестнице и доступ к перилам остальным жильцам. Откидные устройства также используются в общественном транспорте. К сожалению, прочные и легкие модели, выполненные из алюминия, становятся объектами хищения охотников за цветными металлами.

    Откидной пандус

Съемные устройства

  1. Раздвижные телескопические пандусы — это легкие, переносные универсальные конструкции в виде двух отдельных аппарелей. Вес и размеры в собранном и разобранном виде для разных моделей отличаются, но все они сделаны из прочного материала, преимущественно алюминия, с нескользящим покрытием и выдерживают вес 200–400 кг.

    Приспособления подойдут для лестницы, заезда в транспорт, других, недоступных для инвалидной коляски возвышенностей. Раздвигаются на необходимую длину, в отдельных случаях (преодоление порогов) их можно использовать неразложенными. Раздвигаясь длиной до 3,5 м, в собранном виде они очень компактны, в среднем 1,5 м.

    Раздвижной телескопический пандус

  2. Ролл пандусы становятся все популярнее из-за простого приведения их в рабочее положение и компактности в сложенном виде, когда они свернуты в удобный для хранения рулон. Это может быть одна сплошная или две аппарели. Конструкции легкие, прочные, безопасные в любую погоду. Сделаны пандусы из отдельных модулей, потому их можно легко удлинять или укорачивать самому. Сейчас это самый удобный и простой вид аппарелей для инвалидных колясок. Часто применяется в местах публичных мероприятий.

    Ролл пандус

  3. Пандусы для порогов — устройства небольшие, могут быть сделанным из металлического листа для конкретного порога или быть раскладными, подходящими для различных небольших возвышений.

    Пандус для порогов

СНиП 35-01-2001

Указания СНиП строго регламентируют допустимые габариты.

  • Максимальная высота наклонной плоскости не может превышать 0,8 м. Уклон пандуса для инвалидов в градусах достигает не более 4,8. При высоте в 0,2 м угол может быть больше – до 5,7 градусов. Рассчитывают максимальный угол и длину сообразно с условиями.
  • При одностороннем движении ширина конструкции составляет не менее 1 м. Если марш рассчитан на одновременное использование двумя людьми – не менее 1,8 м.

  • Площадь участка для разворота в коляске как минимум достигает 1,5 кв. м.
  • Вдоль марша обязательно должен сооружаться бортик в 5 см, предупреждающий соскальзывание ноги или палки.
  • Конструкция, высотой более 0,45 м оснащается поручнями. Нормативная высота их – 0,7–0,9 м.
  • Перед плоскостью въезда должен находиться участок с рифленой поверхностью или яркой окраски.

Материал сооружения тоже подчиняется определенным требованиям: огнестойкость не менее R60, а огнестойкость ограждений не менее R120.

Технические характеристики

Пандус телескопический для инвалидов в некоторой степени является достаточно универсальным устройством. Например, для преодоления лестничного марша небольшой высоты его можно не открывать. При необходимости подняться на более высокую лестницу  некоторые устройства можно разложить до 18 м.

Угол подъема для эксплуатации телескопического пандуса, согласно стандартам, составляет примерно 5 градусов. То есть на каждые 0,6 м длины значение максимального наклона телескопического пандуса может составлять не более 0,5 м.

Если устройство находится в развернутом состоянии, то нужно позаботиться, чтобы полозья пандуса имели упор на все ступеньки лестницы. Это необходимо для безопасного передвижения.

Согласно рекомендациям производителей, перемещение инвалидной коляски по телескопическому пандусу лучше осуществлять при помощи сопровождающего человека. Для того чтобы устройство прослужило вам как можно дольше, рекомендуется хранить его в специальном чехле.

Используются телескопические пандусы следующим образом:

  • сначала раскладывается одна дорожка и укладывается на лестницу или иное препятствие;
  • потом раскладывается вторая на нужном расстоянии от первой, чтобы колеса коляски проходили по обеим дорожкам;
  • человек на коляске проезжает по пандусу;
  • дорожки складываются.

      В идеале раскладывать и складывать телескопический пандус должно сопровождающее инвалида лицо, однако это необязательно.

      Уложить пандус можно и самостоятельно с инвалидной коляски.

      Низкий вес каждой из дорожек позволяет это делать, правда в первые разы будет крайне неудобно и сложно.

      Но со временем люди настолько привыкают, что раскладывание и складывание телескопических конструкций становится для них обыденным и выполняется на автомате буквально за несколько минут.

Однако это касается только моделей с двумя отдельными дорожками. Монолитные же пандусы (рампа) хоть и удобнее, но весят почти вдвое больше, поэтому с коляски их установить невозможно.

Размеры по ГОСТ

Размеры пандусов нормам должны соответствовать.

В государственном стандарте данный параметр прописан весьма четко. Пандус должен быть оснащен двумя горизонтальными площадками – снизу и вверху. Их размеры должны быть такими, чтобы они оказались больше габаритов площадок. Это поможет обеспечить легкость продвижения инвалидов на колясках.

За основу принимают ширину пролета. Если перемещение организовывается одностороннее, необходимое расстояние составляет 90 см. При необходимости обеспечения двустороннего движения данный показатель увеличивается в два раза.

Данные размеры пандусов установлены в законодательстве. Если соблюдать такие требования, коляски можно будет удобно закатывать и скатывать с лестницы. Требования ГОСТ к пандусам достаточно четко прописаны в соответствующей документации.

При изготовлении пандуса из нескольких пролетов, следует обязательно оборудовать горизонтальную площадку между маршами, которая предназначается для возможности свободного разворота коляски. Ее размеры соответствуют таким показателям – длина 1,5 м, ширина 1,8 м.

Что такое пандус, теперь понятно.

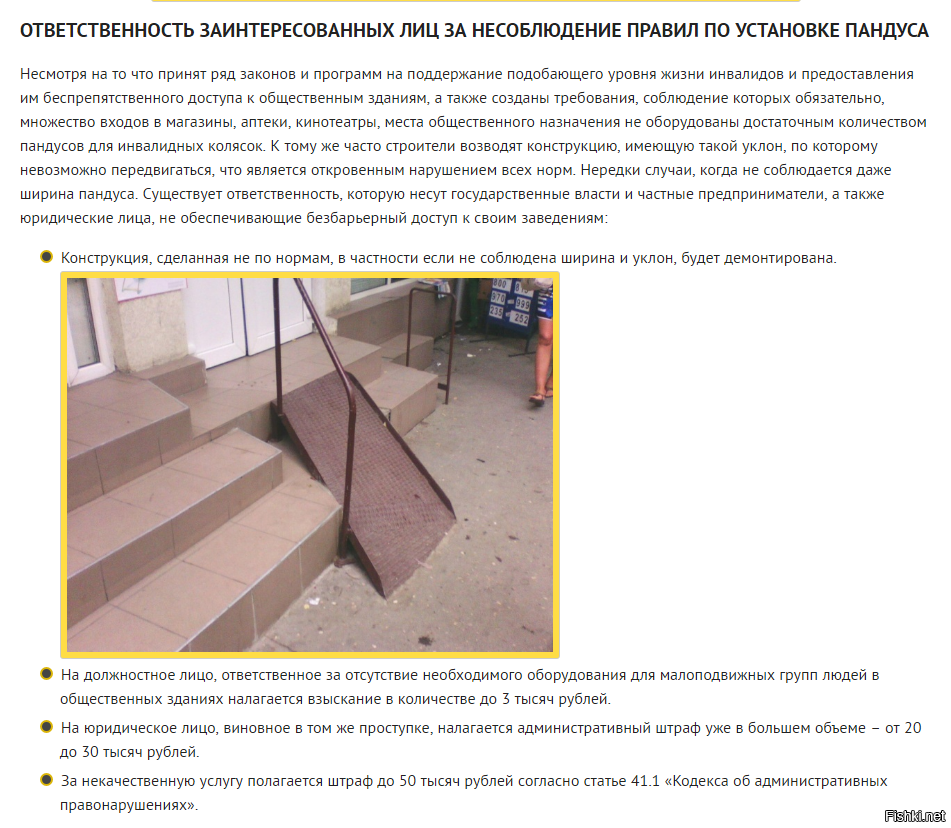

Ответственность за отсутствие пандусов

Лица, отвечающие за установку пандуса, в случае его отсутствия привлекаются к административной ответственности согласно статье 9.13 КоАП РФ. На должностных лиц налагается штраф от 2000 до 3000 рублей, на юридическое лицо от 20 000 до 30 000 руб. Если пандус имеется, но выполнен с отклонениями от нормативных документов, для организации, занимавшейся его сооружением, предусмотрен штраф, составляющий 50 тысяч рублей.

Повышенную степень ответственности несут владельцы аптек. Частник или руководитель фармацевтического предприятия, не обеспечивший инвалидам доступ в аптеку, заплатит 4 — 5 тысяч рублей, само же предприятие может быть оштрафовано на 50 тысяч рублей. Штраф может быть заменен приостановкой деятельности аптек на 3 месяца, пока не будет сделан пандус.

Устройство аппарелей для малобильных людей регламентируется:

  1. Статьей 15 закона N 181-ФЗ «О соцзащите инвалидов в РФ», принятого 24.11.1995 и дополненного в 2018 году. Действие поправок началось с 1 января 2019 года. Градостроительным кодексом Российской Федерации.
  2. Постановлением «О мерах по приспособлению жилых помещений и общего имущества в многоквартирном доме с учетом потребностей инвалидов» принятым правительством РФ 09. 07.2016 г.

Требования и нормы устройства сооружений, предназначенных для комфортного доступа инвалидов-колясочников к жилым и общественным зданиям, прописаны в следующих документах:

  1. ГОСТ Р 51261-99;
  2. СНиП 35-01-2001 «Доступность зданий и сооружений для маломобильных групп населения».
  3. Правила проектирования и строительства 35-101-2001.
  4. Свод правил 59.13330.2012, последняя редакция СНиП 35-01-2001.

Однако, при строительстве пандусов СНиП имеет преимущества перед СП. Кроме федеральных законов в каждом регионе принимают свои постановления, не идущие вразрез с действующим законодательством.

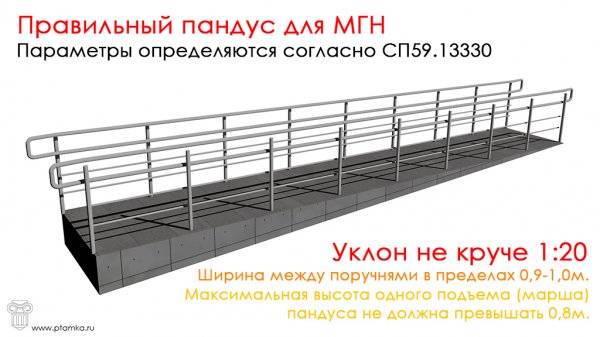

Параметры пандуса для МГН определяются согласно СП59.13330.2012

Основные требования описаны в пункте:

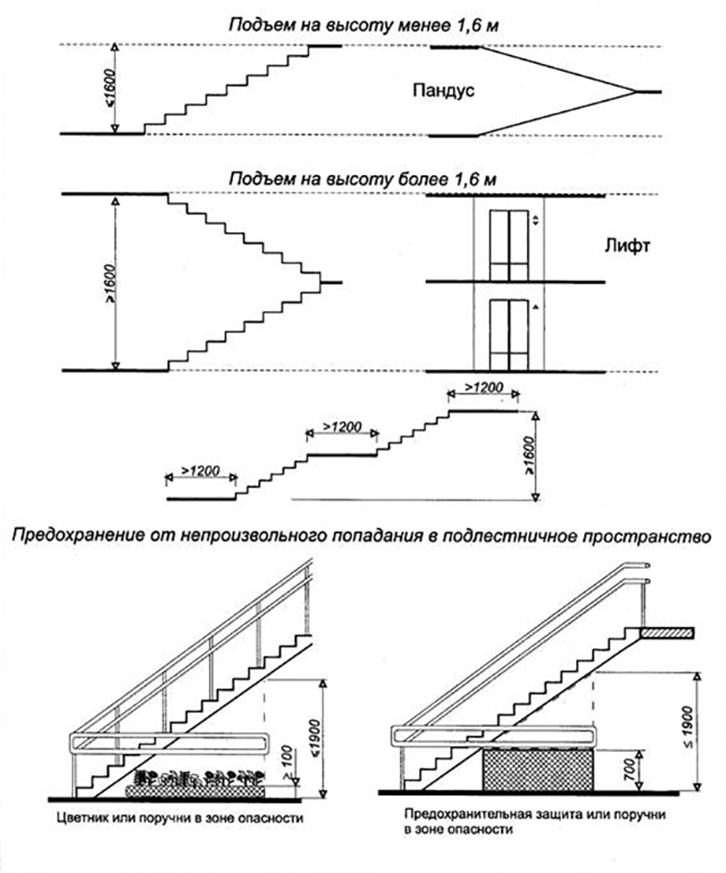

4.1.14 Лестницы должны дублироваться пандусами или подъемными устройствами. Наружные лестницы и пандусы должны быть оборудованы поручнями. Длина марша пандуса не должна превышать 9,0м, а уклон не круче 1:20 . Ширина между поручнями пандуса должна быть в пределах 0,9-1,0м. Пандус с расчетной длиной 36,0м и более или высотой более 3,0м

следует заменять подъемными устройствами.

Ранее параметры пандуса определялись согласно СНиП 35-01-2001 «Доступность зданий и сооружений для маломобильных групп населения», но с выходом СП они утратили силу.

Что такое пандус

Это специальная конструкция, представляющая собой наклонную плоскость (спуск или настил), соединяющая две горизонтальные поверхности, находящиеся на различных уровнях. Пандусы предназначены для спуска/подъема детских и инвалидных колясок. Иногда такие устройства называют аппарелями. В последнее время пандусы, которые делают города более доступными для инвалидов, устанавливаются повсеместно.

Граждане, относящиеся к маломобильным категориям, не всегда проинформированы о том, что их право на свободу перемещений закреплено законодательно. Согласно законам, инвалиду должна быть предоставлена возможность выходить из своей квартиры. Для этого необходимо монтировать пандусы. Даже самый обычный пандус значительно облегчит жизнь инвалидам с ограниченной возможностью передвижения.

Основные требования к пандусам

Как было сказано выше, пандусы для инвалидов должны соответствовать множеству требований. Основные из них – это размеры конструкции, угол наклона, а также форма и высота ограждений.

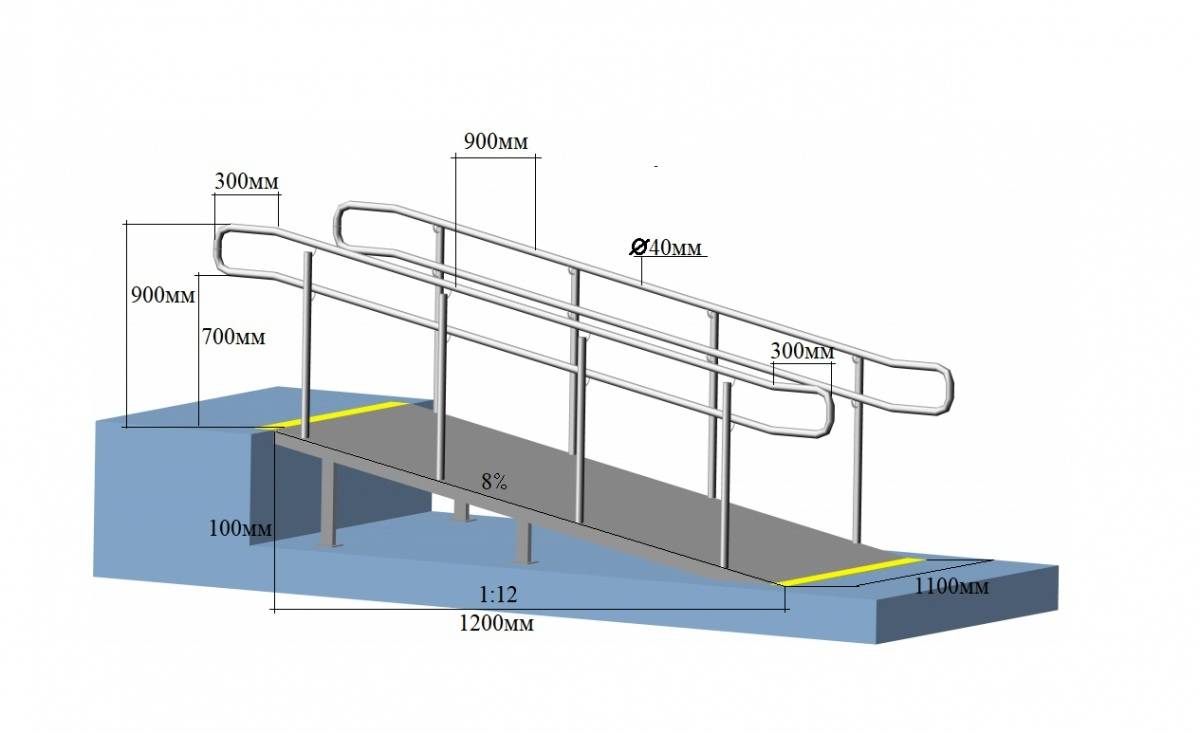

Габариты

Длина и высота конструкции – взаимосвязанные величины. Чем выше устройство, тем больше будет длина. Единственное постоянное значение – ширина, которая должна быть неизменной на протяжении всего устройства. Согласно СП 59.13330.2012, пандусы должны иметь следующие параметры:

  • максимальная высота марша – 80 см;
  • минимальная ширина винтового изделия (при полном повороте) – 200 см;
  • минимальная ширина конструкции при одностороннем движении – 150 см, при двухстороннем – 180 см (оптимальное значение – 2 м);
  • вдоль края должен располагаться бортик высотой не менее 5 см либо тонкая металлическая трубка на высоте 10-15 см;
  • минимальная высота проёма (расстояние от пандуса до потолка) – 2 м;
  • максимальная длина конструкции без оборудования площадкой – 10 м.

Также стоит о и «общей» ширины. Первый термин обозначает расстояние от одного борта наклонной площадки до другого. Общая же ширина – дистанция между выступающими поручнями конструкции. Поэтому при проектировании спуска, необходимо использовать «общую» ширину.

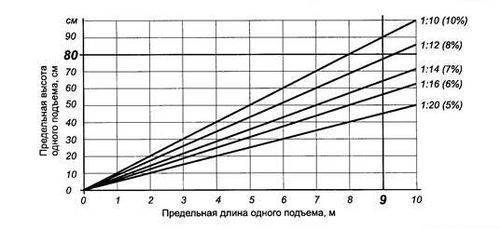

Расчёт уклона

Уклон – соотношение длины и ширины конструкции. Рассчитывается данный параметр по формуле: U=H/L, где H – высота, L – длина изделия. При этом получившаяся величина не должна превышать максимальный наклон, описанный в СП 59.13330.2012. Согласно данному документу, максимальные значения следующие:

  • 1:20 (на 1 см высоты должно приходиться 20 см длины);
  • 5% (максимальная высота на 100 см длины – 5 см, аналогично соотношению 1:20);
  • 2,86О (указывается довольно редко из-за сложного расчёта).

Например, нужно установить конструкцию длиной 100 см между двумя точками, расположенными на высоте 0 и 10 см. Для расчёта наклона можно воспользоваться формулой: = 0,1 см. Другими словами, получатся значения: 1:10 = 10% = 1°, что вполне соответствует установленным требованиям.

В некоторых случаях допускается нестандартный наклон:

  • 1:12 (8% или 4,8°) – для временных изделий (например, во время реконструкции или ремонта дома) высотой не более 50 см с расстоянием между площадками – не более 600 см;
  • 1:10 (10% или 5,7°) – при высоте конструкции не более 20 см.

Стоит отметить, что лестницы имеют больший наклон, поэтому устанавливать на них пандус – бессмысленно. Во-первых – такая конструкция не будет соответствовать вышеописанным правилам. А во-вторых – взбираться по пандусу с углом в 30-40° будет невозможно.

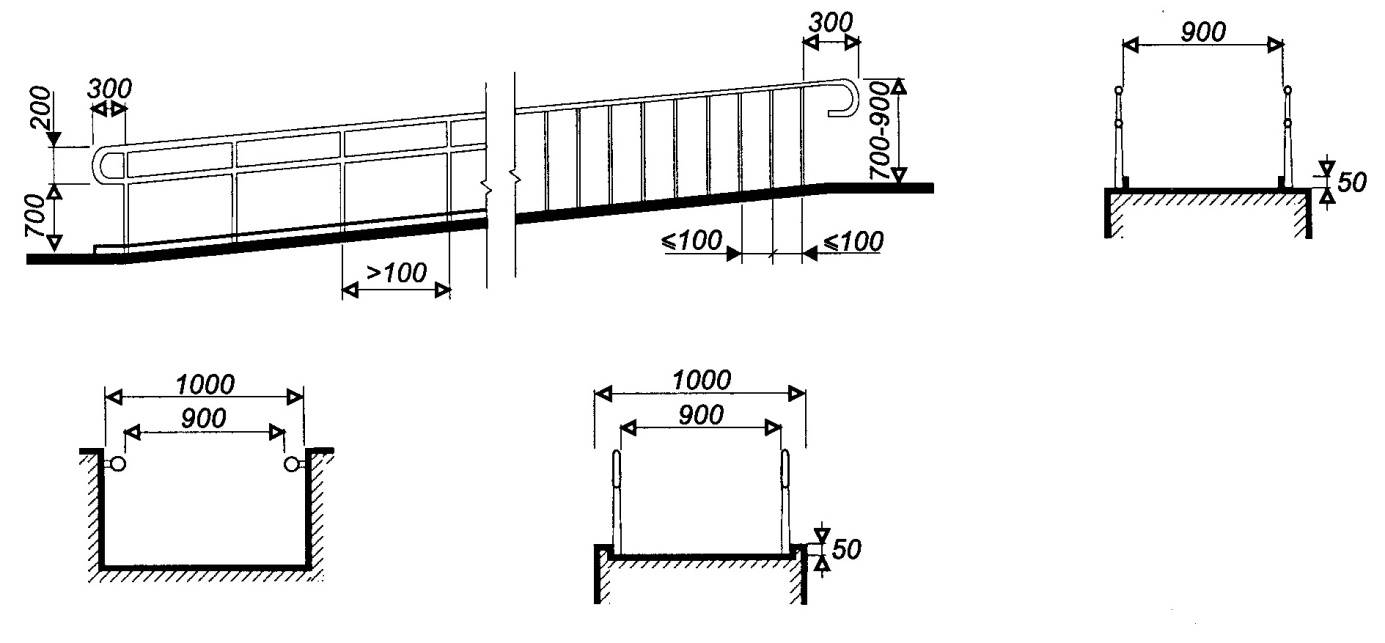

Ограждения

Для повышения комфорта и ликвидации травматизма, конструкции для инвалидов должны оборудоваться металлическими поручнями. Согласно СП 59.13330.2012, перила должны устанавливаться на всех изделиях, высотой более 0,45 м. Кроме того, в документе указаны следующие требования к ограждениям:

  • поручни изготавливаются из металла и устанавливаются с обеих сторон наклонной площадки;
  • перила должны быть круглого сечения;
  • диаметр поручня – 3-5 см (оптимальный размер – 4 см);
  • минимальное расстояние от гладкой стены – 4,5 см, от неровной поверхности – 6 см;
  • с каждой стороны необходимо установить как минимум 2 ограждения на разной высоте;
  • нижний поручень должен быть на расстоянии 70 см, верхний – 90 см (допускается высота от 85 до 92 см);
  • для детей ограждения следует устанавливать на высоте 50 см;
  • поручни с внутренней стороны конструкции не должны прерываться на протяжении всей длины;
  • в начале и конце пандуса поручни должны быть длиннее на 30 см (допускается диапазон в 3 см) и иметь закруглённую форму;
  • расстояние между поручнями – 90-100 см;
  • при ширине наклонной конструкции более 3 м также необходимо установить поручень посередине;
  • начало и конец конструкции должны маркироваться предупредительными полосами;
  • с внешней стороны пролёта необходимо нанести рельефное обозначение этажа.

Важные моменты

Помимо общих и основных требований СНиП и СП к наклонным конструкциям, также следует обратить внимание на следующие моменты:

  • модели из металла – наиболее дешёвые, но надёжные и долговечные изделия;
  • если пандус будет использоваться одним человеком (например, при въезде на лоджию на первом этаже), стоит учитывать параметры кресла-каталки (к примеру, высоту и толщину колёс, расстояние между ними и т.д.);
  • чтобы предотвратить скольжение, на поверхности наклонной площадки следует установить противоскользящие накладки;
  • установленная конструкция для инвалидов не должна мешать движению пешеходов или автомобильного транспорта;
  • чтобы снизить уровень шума, на поверхности можно наклеить небольшую демпферную ленту.
