Двухконтурная печь для бани

Изготовление печи

Несмотря на широкий рынок готовой продукции, печи достаточно часто собирают самостоятельно. Главным плюсом сборки своими руками – низкие финансовые затраты, ведь магазинные варианты могут иметь немалую цену.

Для создания безопасной печи для отопления дома своими руками необходимо иметь навыки работы со сварочным аппаратом и металлом.

Заранее нужно подготовить схему печки и все необходимые материалы.

В конструкции печи дверь для топки самый сложный с точки зрения изготовления элемент. Она должна быть качественно выполнена, иметь хороший замок, чтобы плотно закрываться и не выпускать продукты сгорания и тепло. В конструкции двери необходимо сделать дополнительно заслонку подачи воздуха, долгое горение происходит при малой подаче воздуха. Чем больше дверца топки, тем более крупные дрова могу быть использованы.

Затем необходимо сварить из листов металла ящик нужного вам размера, в одну из плоскостей добавить фиксирующий воротничок (высотой 5-10 см), чтобы дверцу не вело и не коробило при нагреве. Сверху ящика прорезается прямоугольное отверстие для дымохода. Приваривается еще один воротничок, большего диаметра, чем труба дымохода, в зазор между ними засыпается глина (образует глиняный замок).

Если печь будет использоваться в бане, сверху можно добавить бортик для удержания камней.

Время горения качественных дров в печке, сделанной своими руками, может достигать 3-5 часов, при небольшой подаче воздуха.

Вариант печи из металлической бочки

Такой вариант печи длительного горения. сделанной своими руками, может иметь водяной контур в своей конструкции. Для него понадобится стальная толстостенная бочка на 200 л, листовой металл, трубы разного диаметра и другие инструменты. Верхнюю крышку бочки отрезают, на стенке приваривается дымоходная труба, внутри устанавливается заслонка.

Для подведения воздуха трубу небольшого диаметра сваривают с крышкой, способной опуститься в бочку. Сверху трубы делают заслонку, и всю конструкцию помещают в бочку трубой к верху. Отпиленную вначале от бочки крышку оснащают ручками и зажимами. Дрова загружаются сверху, продукты горения выводятся через дымоход.

Если у бочки сделать вторую стенку, то пустое пространство можно заполнять водой, которая будет нагреваться от внутренней конструкции, тогда в основание ввариваются трубы для подсоединения к системе отопления.

https://youtube.com/watch?v=5kXSsWQsAtU

Выбор газогенераторной печки с водяным контуром во многом связан с площадью дома,назначением использования и финансовыми возможностями. Модели отопительных печей для дома Теплодар, работающие за счет длительного сжигания дров, постоянно совершенствуются и пользуются большой популярностью благодаря сочетанию функций автономности, экономичности и эффективности работы.

Изготовление котла длительного горения с водяным контуром Как работает дровяная печь с водяным контуром Выбираем печи-камины для дачи с водяным контуром и теплообменником Печи длительного горения на твердом топливе

Альтернативный вариант отопления бани

Не всегда конструкция печки в парилке бани позволяет провести переоборудование с установкой дополнительного водогрейного теплообменника. В такой ситуации обогрев и отопление банного помещения обеспечивается дополнительной буржуйкой.

Например, возможным вариантом будет тот же «Булериан» с жидкостным теплообменником, который придется топить дровами, так же, как и печку в парилке.

Для зимнего обогрева более удачным вариантом будет масляная печь с водогрейным контуром. Одна заправка топливом обеспечит надежное отопление в течение 7-8 часов, пока гости и хозяева парятся в баньке. Такие печки устанавливают в подсобном помещении, чтобы избежать запаха и дыма.

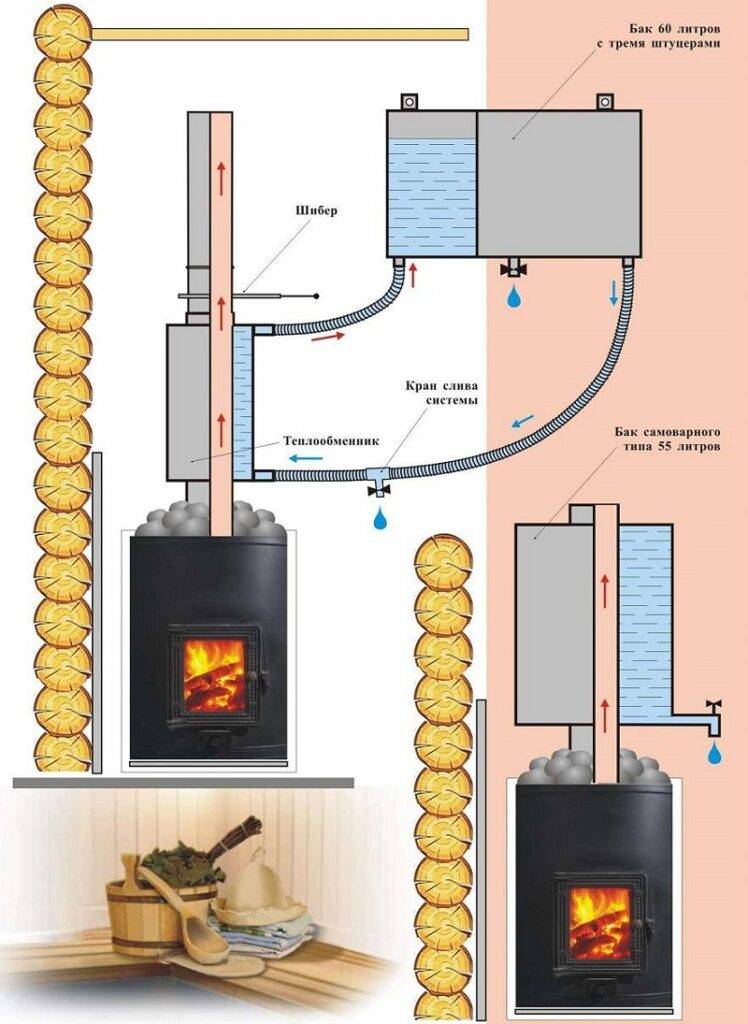

Что такое теплообменник

Принцип работы теплообменника заключается в передаче тепловой энергии от нагретого предмета к более холодному. Для бани возможны разные конструкции, но принцип их действия всегда один — в печи нагревается некоторое (небольшое) количество воды, которое проходит цикл естественной циркуляции — горячая вода поднимается вверх, отдает тепло и снова возвращается в участок петли, расположенный внутри (или снаружи) печи.

Варианты теплообменников

Трубопровод входит в емкость большего размера, где находится холодная вода. Отдавая тепловую энергию, циркулирующая жидкость нагревает воду и подготавливает ее для использования в ходе банных процедур.

В сети есть источники, утверждающие, что обычный бак с водой также является теплообменником. Однако он не может входить в группу подобных устройств по определению — прямой нагрев воды в емкости не является процессом теплообмена в том смысле, что источником тепла является посторонний процесс.

Использование теплообменника дает немалый эффект не только в отношении экономии топлива, но и в плане долговечности. Большой бак с водой способен служить сравнительно недолго — постоянный контакт с пламенем быстро старит металл и выводит емкость из строя.

Использование теплообменника дает немалый эффект

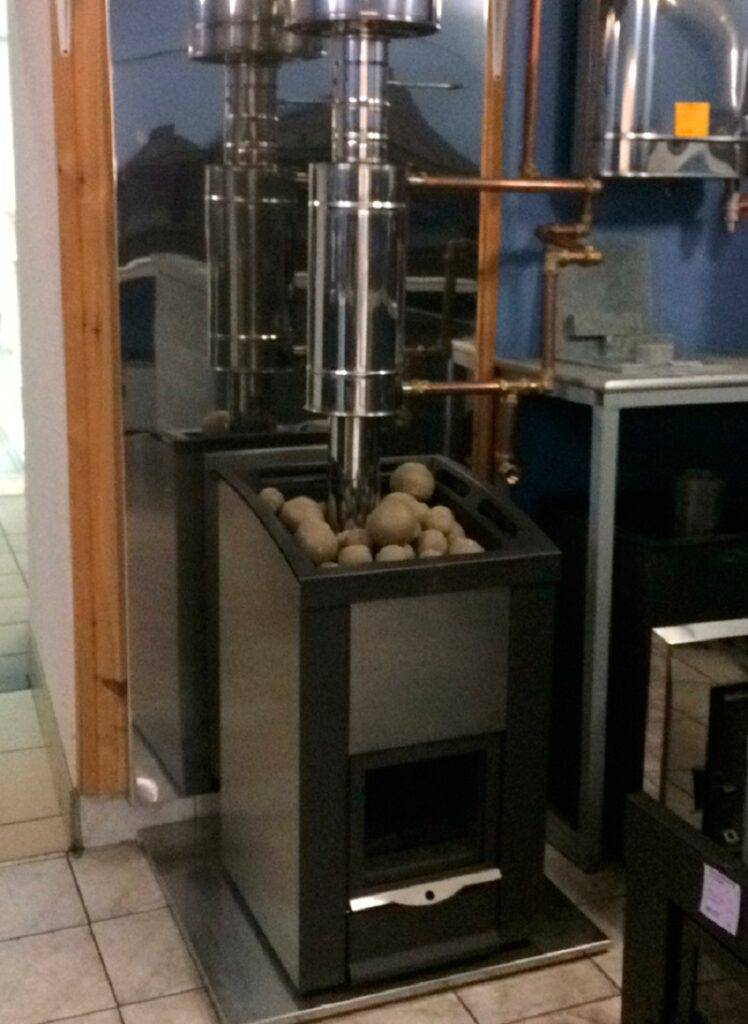

Преимущество банной печи с теплообменником

Самыми важными достоинствами печей с теплообменником можно считать следующие параметры:

• Банная система с теплообменником выполняет сразу две функции – нагревает воду, а также отапливает помещения парилки и предбанника.
• Бак такой системы может располагаться в помещении, соседнем с парилкой.
• Печи такого вида, стоимость которых не такая уж и большая, производятся из качественного материала с большим эксплуатационным ресурсом.
• Топка современной печи снабжается огнеупорным стеклом, благодаря которому можно наслаждаться горением огня, при этом контролируя сам процесс.
• Внешний вид довольно привлекателен, а сама система неприхотлива в уходе.
• Хочется отметить, что печи такой конструкции просты в плане установки. которая возможна собственными руками.
• Незначительные габариты такой банной печи позволяют экономить пространство в парилке.
• Также мощность такой системы прекрасно справляется с быстрым прогревом помещения отведённого под парную до нужной температуры.

Лучшие дровяные банные печи по цене/качеству на 2022-2023 год

1. ProMetall Бахта

4.9

Качество

5

Надежность

4.8

Функциональность

5

Отзывы покупателей

4.8

Оценка редакции

4.9

Корпус печи сделан из прочного чугуна и окрашен специальными термостойкими красками, которые абсолютно безвредны для человека. Печь ощутимо нагревается, поэтому ее необходимо изолировать от стены во избежание пожара.

Жаропрочное стекло в дверце позволяет смотреть на огонь или просто наблюдать за тем, как горят дрова. Дверца способна выдержать нагрев до 750 градусов. Топить печь можно не только дровами, но и углем. В режиме поддержания печь может тлеть до 8 часов. Устройство максимально простое и удобное в использование.

Технические характеристики:

• материал изготовления: чугун;
• тип каменки: нет;
• габариты (ШхВхГ): 43 см х 65 см х 74 см;
• бак для воды: нет;
• отапливаемый объем: 120 куб.м.;

Достоинства:

• не расходует много топлива + топливо стоит недорого;
• есть возможность наблюдать за огнем благодаря стеклянной двери;
• хорошо прогревает помещение;

Недостатки:

нет бака для воды;

2. Harvia Legend 150 SL

4.8

Качество

4.7

Надежность

4.9

Функциональность

4.8

Отзывы покупателей

4.9

Оценка редакции

4.8

Резервуар для камней вмещает 120 кг, что позволяет эффективно прогревать парилку. Выносная топка дает возможность топить печь из предбанника, экономя место и не пачкая парилку ветками и корой с дров.

Корпус сделан из жаропрочной стали, которая быстро прогревается и является ремонтопригодной. В топку влезают дрова длиной до 35 см. Дополнительный комфорт при установке создают ножки, которые можно регулировать.

Технические характеристики:

• материал изготовления: сталь;
• тип каменки: открытая;
• габариты (ШхВхГ): 53 см х 53 см х 74 см;
• бак для воды: нет;
• отапливаемый объем: 6-13 куб.м.;

Достоинства:

• удобная выносная топка;
• открытая сетка-каменка;
• неплохо прогревает парилку;

Недостатки:

пересушивает воздух;

3. Везувий Эверест 24 (280)

4.7

Качество

4.7

Надежность

4.6

Функциональность

4.7

Отзывы покупателей

4.8

Оценка редакции

4.7

Она способна протопить помещение до 25 куб.м. В ее каменку закрытого типа помещается до 45 кг камней крупной фракции, а в сетку до 240-280 кг. Сама сетка сделана из стального прута и стальной кованой ленты.

Наполненная камнями сетка способна защитить от инфракрасного излучения. Дверца из жаропрочного стекла позволяет наблюдать за тем, как прогорают дрова. Рычажок на нет даст возможность отрегулировать интенсивность горения.

Технические характеристики:

• материал изготовления: чугун;
• тип каменки: закрытая;
• габариты (ШхВхГ): 41.5 см х 67 см х 81.2 см;
• бак для воды: нет;
• отапливаемый объем: 15-25 куб.м.;

Достоинства:

• выносной канал для растопки;
• панорамная дверка позволяет наблюдать за прогоранием топлива;
• уютный и стильный дизайн;

Недостатки:

высокая цена;

Чугунные печи с водяным контуром

Kratki Koza K6 PW с водяным контуром D 150

Компактное устройство почти квадратной формы, оснащенное витыми ножками, выглядит очень элегантно в классических интерьерах, прованс, стилизованных под старину. Оно относится к закрытому типу: плоское жаропрочное стекло полностью закрывает топку. Конструкция весом 120 кг изготовлена из чугуна, который отлично аккумулирует тепло, равномерно распределяя его. Толщина 8 мм стенок топки, ее герметичность позволяет достигать КПД 76%. Благодаря системе длительного горения на одной закладке дров можно обогреваться длительное время.

Kratki Koza K9 PW с водяным контуром

Модель польского производителя имеет главное достоинство — стенки корпуса из чугуна медленно остывают, что позволяет экономить на топливе и сократить количество рабочих циклов. С ее помощью можно обогреть до 252 куб. м пространства, любуясь на живой огонь через стекло. Система его очистки сокращает время на обслуживание прибора.

La Nordica TermoRossella Plus Evo DSA

Под итальянским брендом выпускается агрегат, в котором проявляются лучшие свойства стали, чугуна и керамики. Удачная комбинация теплоемких материалов, конструктивных особенностей и качество сборки служат гарантией, что КПД прибора достигнет 83%. Первичный воздух у модели регулируется. За счет систем вторичного дожига, длительного горения и футеровки тепло хорошо сберегается, рационально генерируется. Варочная поверхность приносит дополнительное удобство при эксплуатации.

La Nordica TermoIsotta DSA

Полностью чугунная конструкция требует прокладки дымохода сечением 150 мм. В модели органично сочетаются эстетичность, функционал и эргономичность, несмотря на вес 212 кг. Мощность 15 кВт позволяет отапливать пространство до 430 куб. м. Керамическое стекло, закрывающее топку, как и чугун, хорошо накапливает тепло, не давая печи быстро остывать.

La Nordica TermoNicoletta Evo DSA

Данная печь из чугуна с водяным контуром в рейтинге занимает одну из высоких позиций благодаря продуманности конструкции, ее удобству, универсальной наружной облицовке, выполненной в майолике. Наличие футеровки, эмалированной чугунной двери, керамического стекла, современных систем дожига и длительного горения дает возможность экономить на дровах, получая КПД 83%. Для комфортной эксплуатации прибор оборудован выдвижной дровницей.

La Nordica TermoRossella Plus Forno DSA

Двухуровневый агрегат — мечта любой хозяйки. Он получил от итальянских производителей прочные толстые стенки, которые хорошо сохраняют тепло, материалы с высокой теплоотдачей, современные технологии управления, стильный дизайн. Панорамная духовка выглядит эффектно. Система очистки стекол помогает содержать обе рабочие камеры в идеальном состоянии.

La Nordica Norma S Idro DSA

Надежная в работе печь по дизайну изысканно подчеркнет интерьеры в стиле хай-тек, минимализм, неоклассика. Корпус, дверца и верх изготовлены из чугуна, который отличается долговечностью и теплоемкостью. Конструкция включает закрытую топку, зольник, нерегулируемые устойчивые ножки, футеровку. Стекло выдерживает до 700 градусов и имеет сферическую форму, усиливающую визуальный эффект. Устройство оснащено автоматической системой безопасности DSA.

Печи для бань и их особенности

При необходимости печь для бани с контуром отопления может быть достаточно универсальной как по режиму работы, так и по используемому в ней топливу. Такая печь может использоваться либо в режиме непрерывного горения топлива, либо в циклическом режиме, с периодической загрузкой горючего материала. В качестве топлива для нее могут использоваться природный газ, дрова, древесный уголь или топливные гранулы. Кроме того, для обогрева бани и нагрева воды могут использоваться и электрические печи соответствующей мощности.

Для изготовления печей непрерывного горения обычно используют сталь. Такая печь быстро нагревается и быстро остывает при прекращении подачи в нее топлива. Иногда поверхность стальных печей облицовывается декоративным негорючим материалом, что повышает ее безопасность и теплоемкость.

Печи, используемые в циклическом режиме обогрева помещения, должны обладать высокой теплоемкостью и способностью длительно удерживать тепло после прекращения поступления топлива. Их изготавливают из огнеупорного кирпича, который имеет большую массу и большую теплоемкость. Такая печь после разогрева может сохранять высокую температуру достаточно длительное время. К недостаткам таких печей можно отнести большое время выхода на рабочий режим, то есть большое время разогрева печи в холодном состоянии.

Недостатки печей с внутренним контуром

На самом деле проблема оборудования в бане водяного отопления имеет и отрицательные стороны. Поэтому, перед тем как сделать водяной контур в бане, нужно быть уверенным, что все переделки будут выполнены грамотно и качественно.

Вторым отрицательным моментом, по мнению специалистов, считается сложность теплового расчета температуры жидкости и отбора кипятка в водяном контуре. На практике, редко кто делает теплотехнический расчет для двухконтурной печи для бани, просто используют типовую схему.

В третьих, схема печки с водяным контуром может не подойти для бани на даче, особенно, если загородный домик в период осень-зима посещается нерегулярно. В такой ситуации придется регулярно сливать жидкость, чтобы избежать размораживания системы.

Обогрев печами с теплообменниками

Печи с теплообменниками – вариант, альтернативный обычным каменкам, которые обеспечивают нагрев помещений, горячее водоснабжение и парообразование.

Отопление в бане от печного теплообменника может быть организовано как для основных помещений – парной и моечной, так и для вспомогательных – предбанника, комнаты для отдыха, бильярдной, душевой, бассейна.

Предлагаем ознакомиться Беседка к бане своими руками фото

На этапе проектирования отопительного оборудования с теплообменником учитываются следующие данные:

• размеры строения и площадь помещений;
• конструктивные особенности печи;
• масса нагревательного оборудования;
• количество теплообменников;
• объем теплоносителя;
• длина и диаметр дымоотводной трубы.

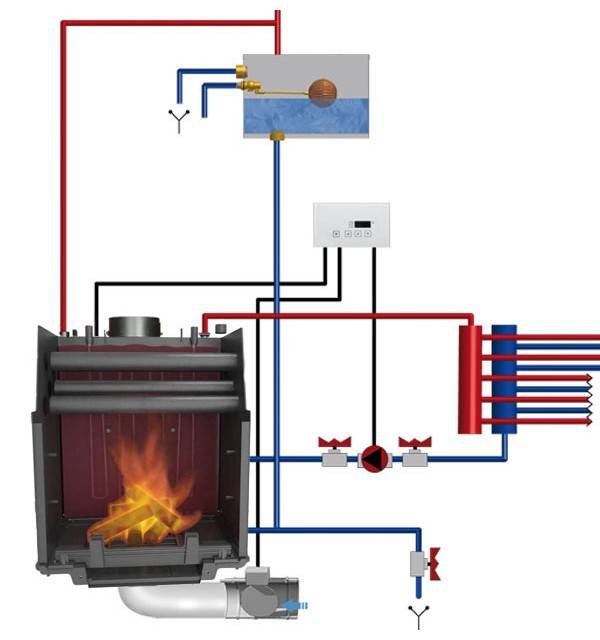

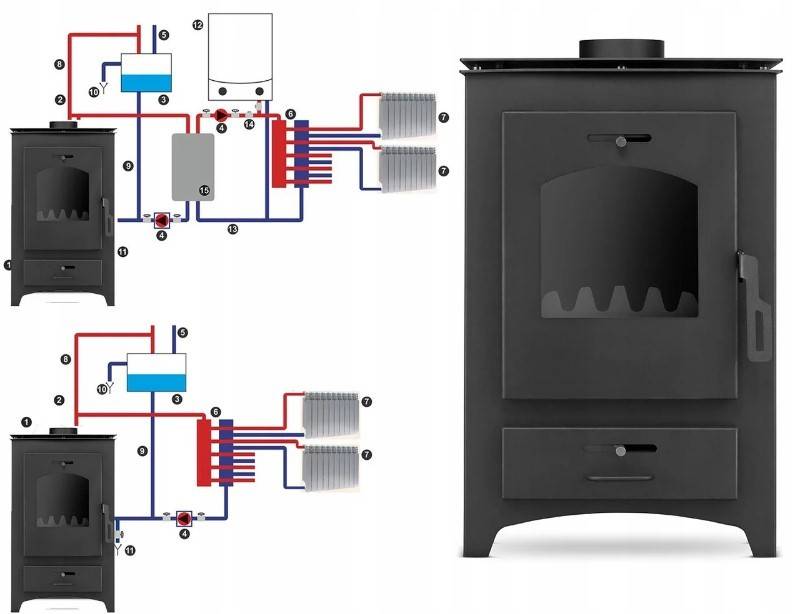

Возможны следующие варианты подключения отопительного оборудования с использованием труб:

• к расширительному баку для горячего водоснабжения в моечном отделении;
• к отопительным радиаторам, установленным в функциональных помещениях;
• к горячему водоснабжению и системе водяного отопления в основных помещениях бани и жилого дома.

https://youtube.com/watch?v=cLj597flZ_8

Добросталь Августа — 25 850 ?

Печь банная Добросталь — Августа СТОУН стронг с панорамным стеклом

В настоящее время наблюдается на рынке тенденция модификации печей практически одного направления. Что требует покупатель? Внутренняя каменка, аккумулятор тепла, быстрый нагрев и длительный срок эксплуатации. Именно по такому пути пошли производители компании Добросталь.

Итак, хотя производитель не указывает мощность, будем принимать ее в пределах 14-16 кВт, на что указывает объем топки и заявленный КПД. С такой мощностью и КПД прогрев парилки в зимнее время без обшивки по стенам составит порядка 3 часов. За это время мы получим качественный прогрев внутренней каменки, наружных камней и возможность «поиграть» с режимами. Не стоит торопиться и прогревать помещение в ускоренных режимах. Есть риск получить ситуацию, когда уши трещат, а ноги в инее. После выхода на режим банная печь выдаст хороший результат даже для приближенных к званию «искушенные банщики».

В модели используется конструкционная сталь с толщиной до 8 мм в местах высокой тепловой нагрузки. Заявленный срок службы в 20 лет принимается с рядом оговорок: не перегревать, не поливать водой, умеренная эксплуатация. Но даже 10 лет — это уже очень хорошо и потраченные деньги полностью окупятся полученным удовольствием.

Технические характеристики Добросталь Императрица Августа СТОУН стронг

Характеристики	Значение
Мощность печи, кВт	14-16
Объем парильного помещения, м?	10-22
Масса изделия, кг	55
Габариты (ШхГхВ), мм	470х654х840
Масса закладываемых камней, кг	70
Максимальная длина дров, мм	300
Материал изготовления	Конструкционная сталь

Здесь мы опять сталкиваемся с «коротышами». Дрова длиной всего 30 мм, но производителем гарантируется хороший съём тепла с каждого полена. Даже продвигается лозунг «Хватит топить шпалами».

Банная печь очень неплохая по исполнению, реализованы основные запросы потребителей, а критические замечания всегда принимаются во внимание и исправляются в следующих модификациях. Преимущества печей от производителя Добросталь:

Преимущества печей от производителя Добросталь:

Виды печей по материалу

Банные печи с баком для воды делаются из двух материалов:

Металлические устройства делают в основном из чугуна, стали. На рынке существует множество моделей. По форме они бывают квадратные, прямоугольные и могут быть  даже цилиндрической формы.

ПЛЮСЫ:

• невысокая цена
• простой монтаж
• нет необходимости в фундаменте
• быстрый нагрев парилки

МИНУСЫ:

• плохая устойчивость к перепадам температуры
• быстро остывают

Кирпичные печи

ПЛЮСЫ:

• они имеют более эстетичный вид
• дольше удерживают тепло в бане
• дольше служат

МИНУСЫ:

• нужен фундамент
• больше трудозатрат при обустройстве

Двухтрубная система отопления частного дома: устройство, типы систем, схемы, компоновка, разводка, монтаж и запуск системы (Фото & Видео) +Отзывы

Печное воздушное отопление

Кратко рассмотрим и такой вид отопления (прогрева) бани. По сути, этот вариант считается самым распространённым и максимально удобным. Он идеально подходит для небольших помещений, используемых непосредственно для банных процедур.

Хорошая каменка сможет без труда обогреть всю баню, и при этом не будет требовать установки дополнительного источника тепла и дополнительных денежных расходов. Раньше для обустройства хорошей банной печи требовалось найти профессионального каменщика или проявить хорошую фантазию для её изготовления с использованием подручных материалов (каких только печей не изобретали).

Сейчас всё гораздо проще. Вы без труда сможете приобрести уже готовое изделие практически в любом специализированном магазине. При этом установка таких каменок вполне проста и не требует каких-либо специфических условий

Единственное, на что следует обратить особое внимание при её покупке – мощность (обычно указывается в паспорте к изделию)

Данный вид обогрева имеет и ещё одну свою положительную сторону. Большинство печек такого вида отапливается при помощи дров, что формирует своеобразную психологическую картину и позволяет истинным любителям бани сохранять традицию, заложенную нашими предками.

Кстати, недавно известная компания Теплодар, выпустила новую модель печи-камина под названием Сиеста. Она быстро завоевала авторитет среди своих «банных собратьев». И это не случайно, так как топится из смежного помещения, тем самым одновременно обогревает, и парную, и комнату отдыха. Согласитесь, очень удобно.

Естественно, существуют варианты каменок, которые используют для нагрева электричество, газ и даже жидкое топливо. Ну здесь, скажу я Вам, всё на любителя и в зависимости от Ваших возможностей и пристрастий.

Дровяная печь для бани с водяным отоплением

• Вырываем котлован глубиной около 0,7 метра. Засыпаем песчаную подушку толщиной 15 см, проливаем водой и тщательно трамбуем. Сверху делаем слой битого кирпича или щебня.
• Устанавливаем деревянную опалубку по стенкам котлована. Монтируем каркас из арматуры и вставляем его в углубление.
• Заливаем бетон, оставляя до верха 15 см.
• Демонтируем опалубку и засыпаем получившееся пространство песком.
• Покрываем верхнюю часть рулонным гидроизолятором в два слоя. Оптимальный вариант — рубероид.
• Проверяем горизонтальность фундамента. Маленькие неровности можно перекрыть промежуточной сухой кирпичной кладкой.
• Делаем раствор глины и воды, консистенцией густой сметаны. При полном растворении добавляем песок в соотношении с глиной один к одному.
• Смачиваем водой кирпичи и укладываем плотно первый ряд, проверяя углы и горизонтальность.
• На третьем ряду фиксируем оцинкованной проволокой или стальной полосой дверку поддувала.
• На четвертом — обустраиваем зольный колодец.
• На шестом — окончательно крепим дверь поддувала.
• На седьмом — устанавливаем колосники. Размер топливника нужно рассчитывать с учетом установки котла. На первом ряду топки формируем специальный бортик и монтируем уголок. В боковых стенах оставляем 2 проема для вывода труб. Дверцы для топливного отделения лучше выбирать из огнеупорного прочного чугуна.
• На восьмом ряду сооружаем перегородку для соединения с дымоходом и продолжаем такую укладку до четырнадцатого, на котором требуется установить швеллеры.
• Размещаем под углом половинки кирпичей с пятнадцатого по восемнадцатый ряды. Это станет основанием для разделительной стены.
• На следующем ряду делаем дверцу для пароотвода и укладываем тонкие металлические полосы, которые соединяют двадцатый и двадцать первый кирпичные ряды. После этого закрываем рамку дверцы.
• Монтировать дымоходную трубу начинаем с 23-го ряда, формируя каналы для рассеивания тепла.

Обратите внимание, что стена внутри топливного отделения и дымохода должна быть максимально ровной и гладкой. Через каждые пять рядов нужно протирать внутреннюю поверхность.

Как рассчитать камни

Количество камня, которое размещено на печи, важно рассчитывать, в первую очередь, для русской бани. Именно энергия, накопленная булыжниками, будет использоваться для генерации горячего водяного пара

По некоторым алгоритмам расчета, для 5 пользователей бани потребуется забутить целых 250 кг булыжника. Такая цифра неприемлема для большинства владельцев самодельных парилок. Поэтому следует воспользоваться очень старым советом. Он гласит:

• на 6 л испаряемой жидкости нужно выбирать 8 кг камня;
• на каждый кубометр парилки (с учетом потерь на окна, двери, кирпич) дополнительно добавляется 1.5 кг булыжника.

По среднестатистической оценке, один человек за час в парилке расходует от 0.5 до 0.8 литров воды. Таким образом, для парной на 5 посетителей потребуется испарять 4 литра жидкости ежечасно. Даже если рассчитывать помещение на непрерывное пользование в течение 4-6 часов, суммарные требования по количеству воды нужно уменьшать на треть, так как парная будет проветриваться, а ее посетители делать паузы.

В итоге получается, что камни в бане рационально рассчитывать на испарение около 19 литров воды. Это примерно 40 кг булыжника. Добавив требуемую массу на объем помещения, можно получить достаточно приемлемое количество камня, которое без труда разместится в любой бане.

Заключение

Классическое банное отопление, которое появилось очень давно, сегодня может быть модернизировано, причем без больших вложений. Для этого с помощью радиаторов или теплого пола монтируется и подключается водяной контур.

Затраты средств на печное отопление сокращаются за счет распределения поступающего тепла. Появляется возможность обогрева как парилки, так и всех помещений бани.

Основным недостатком считается обязательное подключение к электросети, требуемой для функционирования насоса, без которого невозможна работа смонтированного водяного контура.
