Самодельные печи для гаража: варианты и преимущества

Буржуйки — проверенные и простые конструкции

Буржуйки — хит 20-х годов прошлого столетия. Тогда эти печки конкурировали с кирпичными и стояли везде, даже в квартирах. Позже, с появлением централизованного отопления, они утратили актуальность, но применяются в гаражах, на дачах, для обогрева подсобных или хозяйственных построек.

Из листового металла

Буржуйки из баллона, бочки или трубы

Наиболее подходящий материал для изготовления буржуйки для гаража — пропановые баллоны или труба с толстой стенкой. Подойдут и бочки, но надо искать не очень большого объема и с толстой стенкой. В любом варианте минимальная толщина стенки — 2-3 мм, оптимальная — 5 мм. Такая печка будет служить не один год.

По конструкции они бывают вертикальными и горизонтальными. Дровами удобнее топить горизонтальную — более длинные поленья влезают. Делать проще вытянутую вверх, но топка при этом имеет небольшие размеры, придется дрова пилить мелко.

Буржуйку для гаража можно сделать из баллона или трубы с толстой стенкой

Вертикальные

Сначала о том, как сделать вертикальную печь для гаража из баллона или трубы. Выбранный отрезок делите на две неравные части. Внизу меньшая — для сбора золы, выше — основная для закладки дров. Далее порядок работ такой:

• Вырезаем дверки. Внизу небольшую, вверху — солидных размеров. Отрезанные куски используем как дверки, так что их не выбрасываем.
• В выбранном месте привариваем колосники. Обычно это нарезанная на куски нужной длинны стальная арматура толщиной 12-16 мм. Шаг установки арматурин — около 2 см.

Как сделать колосники

Привариваем дно если его нет. В крышке вырезаем отверстие под дымоход, привариваем полосу металла высотой около 7-10 см. Наружный диаметр полученного патрубка лучше сделать под стандартные дымоходы. Тогда с устройством дымовой трубы не будет проблем. Крышку с приваренным патрубком привариваем на место. К вырезанным кускам-дверкам с помощью сварки крепим запоры, петли и все это устанавливаем на место. Как правило, буржуйки негерметичны, так что уплотнители можно не делать. Но при желании по периметру дверок можно наварить полосу металла шириной в 1,5-2 см. Выступающая ее часть будет закрывать небольшую щель по периметру.

В общем и целом, это все. Осталось собрать дымоход и можно испытывать новую печку для гаража.

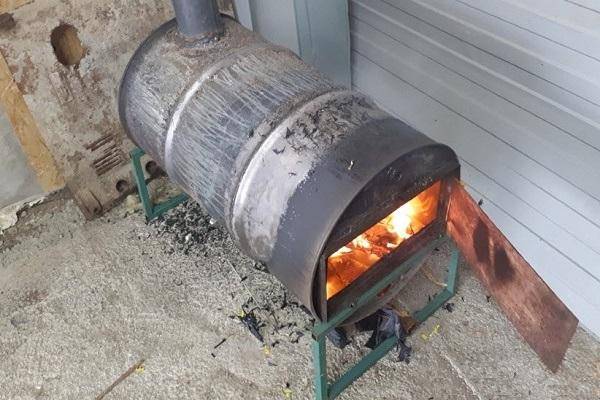

Горизонтальные

Если корпус расположен горизонтально, зольный ящик обычно приваривают снизу. Его можно сварить по требуемым размерам из листовой стали или использовать кусок швеллера подходящего размера. В той части корпуса, которая будет направлена вниз, проделывают отверстия. Лучше нарезать что-то типа колосников.

Как сделать буржуйку в гараж из газового баллона

Затем в верхней части корпуса делаем патрубок для дымохода. Для этого можно приварить отрезанный кусок от трубы подходящего диаметра. После того, как кусок трубы установлен и проверен шов, металл внутри кольца вырезают.

Далее можно сделать ножки. Лучше всего подойдут отрезки уголка, к которым снизу приделывают небольшие куски металла, чтобы стояли устойчиво.

Следующий шаг — установка дверок. На поддувало можно вырезать кусок металла, приделать петли и запор. Тут без особых проблем. Зазоры по краям не мешают — через них будет поступать воздух для горения.

Не возникнет сложностей и в том случае, если вы делаете дверку из металла — приварить петли не проблема. Только тут, для того чтобы была возможность хоть немного регулировать горение, дверку надо сделать немного больше — чтобы периметр проема был закрыт.

Как установить печное литье на металлическую печку

Проблематично установить печное литье. Вдруг кому-то захочется иметь не стальную дверку, а чугунную. Тогда надо из стального уголка сварить рамку, к ней болтами прикрепить литье, и всю эту конструкцию приварить к корпусу.

Из двух бочек

Все кто пользовался буржуйкой, знают, что от ее корпуса идет очень жесткое излучение. Часто стенки раскаляются до красного свечения. Тогда рядом с ней находится невозможно. Решается проблема интересной конструкцией: две бочки разного диаметра, вставлены одна в другую. Промежутки между стенками засыпаны галькой, перемешанной с песком глиной (прокалить на огне, засыпать только остывшим). В качестве топки выступает внутренняя бочка, а наружная — это только корпус.

Такая печка будет греться дольше. Она не сразу начнет отдавать тепло, но в гараже будет более комфортно и после того как топливо прогорит, она еще пару часов будет согревать помещение — отдавая накопленное в закладке тепло.

https://youtube.com/watch?v=pDQEBVWR0CQ

Варианты конструкций

На основе этого основного принципа были разработаны и успешно используются различные типы печей. Каждый из них имеет свои преимущества и недостатки, которые оправдывают их использование в той или иной ситуации. Это варианты с компрессором, водяной рубашкой, для комбинированного топлива и другие.

Печь на отработке с водяным контуром

Установка дополнительного теплообменника или водяного контура повышает эффективность печи. Трубы расположены в верхней части резервуара. Затем вода может поступать в нагреватель самотеком или подаваться насосом через систему отопления.

Дровяная

Дровяная печь — это классика. Его самым большим недостатком является низкая эффективность. Если вы можете изменить конструкцию, добавив жалюзи снаружи для рассеивания тепла или лабиринт (двойные проходы) внутри, вы можете даже немного увеличить эффективность.

Кирпичная печка

Кирпич — это материал с хорошей теплопроводностью. Поэтому из него строили дома и кухни. Проблема строительства полезной каменной «печи» заключается в занимаемом ею пространстве, а в гараже обычно не так много места. А дилетантам за кладку лучше не браться: есть все шансы безнадежно испортить дело.

Паровая

Паровая система «работает» при самых высоких температурах, поскольку для того, чтобы довести воду до состояния пара, она должна быть очень горячей в печи. Он считается экономичным вариантом для гаражной кухни, но требует установки бойлера, турбокомпрессорного агрегата и холодильника.

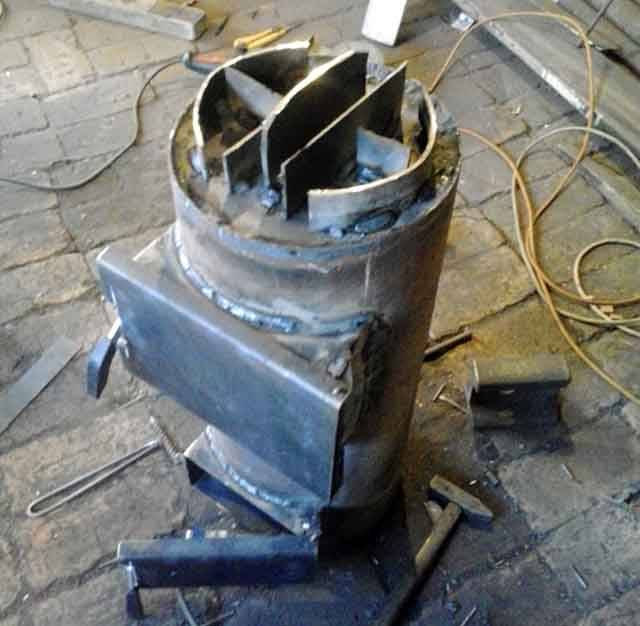

Ракетная

Ее также называют реактивной печью, а свое название она получила благодаря характерному выходу пламени и шуму при горении. Секрет конструкции заключается в особом расположении труб: огонь проходит от горизонтальной топки до вертикального (иногда наклонного) дымохода.

Металлическая

Металлическая печь в гараже — одна из самых распространенных. Его можно сделать буквально из всего, что попадется под руку: старого газового баллона, обрезка трубы или листового металла. Если он построен правильно, то прослужит долго.

Компактные модели печей на отработанном масле

Как и в других случаях, существуют различные конструкции плит — от маленьких, переносных, ручных до стационарно установленных гигантских. Компактные модели мощные, быстро устанавливаются и просты в обслуживании. Но их нужно регулярно чистить (как и другие плиты).

Преимущества и недостатки отопления дровами

Вертикальная круглая печь на дровах

Выбрав твердое топливо в качестве источника энергии для обогрева гаража, можно получить такие плюсы:

• низкая стоимость дров;
• не нужно покупать дорогих установок и дополнительно тратиться на электричество;
• небольшие габариты печки при высоких показателях продуктивности;
• отопительный прибор можно дополнительно использовать для приготовления и разогрева пищи;
• простота изготовления и монтажа установок на дровах. Не нужно дополнительно обустраивать массивный фундамент.

К недостаткам можно отнести, что такие отопительные приборы быстро нагреваются, но при этом также быстро отдают тепло в окружающую среду. Для поддержания оптимальной температуры нужно постоянно подкидывать свежие дрова. Расход топлива значительно увеличивается.

Сборка и запуск в работу

Корпуса таких котлов состоят из двух вставленных друг в друга труб, радиус которых должен отличаться друг от друга на 30–40 мм. Внешнюю часть необходимо оборудовать 2 выходами – для прямой и обратной подачи теплоносителя. А внутри меньшей по диаметру трубы устраивается камера сгорания. Ёмкость с отработкой располагается рядом с котлом – в неё погружается насос для подачи топлива в пиролизную камеру.

Дальнейший процесс монтажа включает такие этапы:

1. Размещение внизу ещё одной ёмкости для масла, с созданием в ней отверстий для поступления паров газа в камеру для вторичного сгорания;
2. Проведение контактов для электрического розжига горелки через топочную дверцу;
3. Врезку штуцера, благодаря которому происходит образование газовоздушной смеси, в стенку камеры;
4. Создание дымохода с шиберной заслонкой для отведения продуктов сгорания, который предусматривает схема;
5. Размещение опускаемой до уровня чаши с маслом трубки газоотвода;
6. Установку на обратной магистрали циркуляционного насоса, а на прямой – группы безопасности.

Перед началом работы оборудования выполняют проверку степени герметизации швов, заполняя соответствующие ёмкости маслом и водой. Первый запуск рекомендуется провести, наливая всего 10-миллиметровый слой очищенного от механических примесей масла с добавлением 100 мл керосина. Отработку поджигают с помощью смоченного в жидкости для розжига фитиля, опускаемого на дно ёмкости.

Вариант #2 – самодельная буржуйка

Изготовить печь своими руками для гаража проще всего из металла, т. е. сделать обычную буржуйку. Для этого используют листовой металл, металлическую трубу или бочку. Из металлического листа проще сделать агрегат кубической формы, а из трубы или бочки, разумеется, получится цилиндрическая буржуйка. Толщина металла в любом случае должна быть не менее 5 мм. Подходящая для изготовления буржуйки металлическая труба должна быть достаточно широкой, не менее 300 мм диаметром.

Чтобы сделать буржуйку для гаража своими руками, понадобится листовой металл или подходящая по размеру металлическая емкость, а также уголок, трубы и другие материалы

Вывод дымоходной трубы предпочтительнее организовать сверху, однако иногда это удобнее делать с задней стенки. В последнем случае необходимо позаботиться, чтобы уклон дымохода составлял не менее 30 градусов. Для эффективного отвода отработанных газов предпочтительно использовать металлическую трубу диаметром 120 мм и более. На первых метрах дымоходная труба должна быть достаточно толстой – 2-3 мм. Более тонкий материал при постоянном нагревании быстро прогорит.

Непосредственно под топкой следует организовать место для вывода золы. Для этого используют горизонтальную металлическую пластину с прорезями. Размеры прорезей зависят от размеров буржуйки и вида топлива. Для небольшой печки, работающей на угле и мелких дровах размеры прорезей должны составлять 10-12 мм, а для большой дровяной печи следует сделать прорези не менее 40 мм.

Под перегородкой устанавливают съемный ящик, который периодически вычищают по мере накапливания золы. Для ящика используют трехмиллиметровую листовую сталь. Чтобы повысить КПД буржуйки, перпендикулярно к ее бокам приваривают металлические пластины толщиной 5 мм. Таким образом увеличивается площадь соприкосновения воздуха с обогревающим агрегатом и помещение нагревается быстрее.

При раскрое листового металла следует учитывать толщину собственно материала, а также толщину диска болгарки. Интересный вариант изготовления буржуйки из газовых баллонов представлен в видеоматериале:

Подготовка основания

Перед подготовкой основания надо определиться с размерами. Чтобы обогреть пространство, предназначенное для одной машины, размеры кирпичной печи в гараж должны быть примерно 60x60 см. Ширина сложенной стенки при этом должна составлять два кирпича.

Дальше необходимо решить, с фундаментом будет печь из огнеупорного кирпича в гараж или без. Это зависит от веса конструкции: когда она не превышает 600 кг, можно обойтись армированной стяжкой, залитой на пол.

Схема фундамента для кирпичной печи

Для более тяжелой печки потребуется фундамент, но он не может быть связан с основанием здания. Чтобы подготовить фундамент в гараже, необходимо:

1. Первое, что потребуется сделать — вырыть в выбранном месте котлован глубиной до 70 см. При этом ориентируйтесь на слои грунта. Когда лопата почувствует песок, можно заливать фундамент.
2. Далее насыпается щебенка, а сверху — слой цемента. Это обеспечит прочность фундамента, а печка не будет разрушаться у самого основания.
3. Поверхность выравнивается раствором, приготовленным из ведра цемента, ведра воды и трех ведер песка. Ровное основание оставляют застывать на сутки.
4. Фундамент покрывают четырьмя слоями гидроизоляции и начинают выкладывать стенки конструкции.

При оборудовании дымохода кирпичной печи для гаража важно следить за тем, чтобы он не пересекался с перекрытиями на крыше. Несоблюдение этого правила может привести к обрушению. Дымоход является важнейшей деталью печки, который летом, когда печь не будет использоваться, сможет использоваться в качестве вентиляции

Лучший вариант — съемная конструкция, выполненная в виде нержавеющей трубы из двух слоев с использованием базальтовой ваты

Дымоход является важнейшей деталью печки, который летом, когда печь не будет использоваться, сможет использоваться в качестве вентиляции. Лучший вариант — съемная конструкция, выполненная в виде нержавеющей трубы из двух слоев с использованием базальтовой ваты.

Экономичные и энергоэффективные печи для гаража на отработке

Варианты конструкций

На основе базовой разработаны и успешно используются конструкции печек нескольких видов. Каждый из них наделен достоинствами и недостатками, оправдывает свое применение в конкретной ситуации. Это варианты с наддувом, водяной рубашкой, на комбинированном топливе и другие.

Печь на отработке с водяным контуром

Добавление дополнительного теплообменника, водяного контура увеличивает эффективность печи. Трубы располагаются в зоне верхнего бака. Далее вода может поступать в радиатор самотеком или прокачиваться по системе отопления.

Дровяная

Печь на дровах – это классика. Ее главный недостаток заключается в низкой эффективности. Если немного доработать конструкцию, добавить ребра снаружи, для рассеивания тепла, или встроить внутри лабиринт (двухходовая печь), то КПД удается, хоть немного, но повысить.

Кирпичная печка

Кирпич относится к материалам с хорошей теплопроводностью. Поэтому из него и дома строили, и печи клали. Проблема устройства полезной кирпичной «буржуйки» заключается в необходимости наличия свободного пространства, которого в гараже обычно не так много. И любителям за кладку лучше не браться: есть все шансы безнадежно испортить дело.

Паровая

Паровой агрегат «работает» с самыми высокими температурами, ведь чтобы довести воду до парообразного состояния, в топке должно быть очень горячо. Считается бюджетным вариантом печи для гаража, но требует установки котла, узла турбонаддува и охладителя.

Ракетная

Она же реактивная, печь получила свое название из-за характерного выхлопа пламени и звука горения. Секрет конструкции в особом расположении труб: огонь из топки, расположенной горизонтально, устремляется в вертикальный (иногда наклонный) дымоход.

Металлическая

Печь из металла в гараже относится к самым распространенным. Ее можно создать буквально из того, что есть под рукой: старый газовый баллон, обрезки труб, листового металла. При грамотном изготовлении такая печь прослужит долго.

Компактные модели печей на отработанном масле

Как и в других ситуациях, встречаются различные конструкции печей – от малюток, которые переносятся в руках, до гигантов, устанавливаемых стационарно. Компактные модели отличаются хорошим КПД, быстро монтируются, неприхотливы в обслуживании. Но нуждаются в регулярной чистке (как и другие печи).

Установка и пробный розжиг

Под устройством должно быть негорючее основание. Не стоит ставить такой прибор в местах активного движения воздушных потоков. Под действием сквозняка пламя может выбиваться наружу, а это опасно. Готовую и установленную в подходящем месте печь подключают к вертикальной дымоходной трубе.

Затем выполняют пробный розжиг. Для этого в топливную емкость заливают масло, а сверху добавляют около 100 мл жидкости для каминов или другого подобного состава. Сначала будет гореть эта жидкость, но вскоре масло закипит, прибор начнет шуметь. Это значит, что печь сделана правильно, ее можно использовать по назначению.

Все сварочные работы нужно выполнять тщательно, требуется герметичный и ровный шов, чтобы устройство было безопасным и легко поддавалось очистке

Масло перед заливкой в бак нужно какое-то время отстаивать, чтобы ненужные примеси осели вниз и не попали внутрь. Заполнять емкость следует только на две трети, тогда процесс первичного сгорания будет более эффективным и безопасным.

Время от времени необходимо очищать внутренность топливного бака от накопившихся загрязнений. Крышку снимают и просто сливают остатки масла, убирают отложения и т.п. Время от времени нужно простукивать перфорированную трубу и дымоход, чтобы удалить собравшуюся сажу и копоть.

Вариант #4 – дровяная печь длительного горения

Особенность печи длительного горения в том, что дрова в нее не нужно подкладывать в течение 10-15 и даже 20 часов. Достигается такой результат с помощью полной загрузки топливом и специальной заслонки. Тяга в печи становится умеренной, после чего дрова не горят, а скорее медленно тлеют. Интенсивность горения регулируется с помощью продуха.

В печи длительного горения дрова не горят, а тлеют, что позволяет обогревать гараж в течение 10-20 часов, не добавляя дрова в топку

Для изготовления печи длительного горения рекомендуется использовать уже готовую металлическую бочку объемом 200 литров. Верхнюю часть бочки срезают и делают в ней отверстие под дымоходную трубу. Кроме того, следует сделать отверстие для 100-миллиметровой трубы, через которую будет поступать воздух. Чтобы обеспечить эффективную тягу и полное удаление продуктов сгорания топлива, диаметр дымохода печи длительного сгорания должен быть не менее 150 мм.

Затем изготавливают груз. Это круг, вырезанный из листового металла, к которому приваривают пару кусков швеллера. Размеры круга должны позволять ему свободно двигаться внутри бочки. Затем вырезают отверстие, к которому приваривается отрезок 100-миллиметровой трубы. В качестве альтернативы бочке можно использовать достаточно длинный отрезок металлической трубы большого диаметра. Чтобы сделать дно, к краю трубы можно приварить не круглый, а квадратный кусок металла, чтобы сделать конструкцию более устойчивой.

Груз вставляют в бочку, а сверху ее накрывают крышкой. При этом труба для подачи воздуха вставляется в вырезанное для нее отверстие. Остается вырезать два люка: для подачи в печь дров и для удаления золы. Люки закрывают металлическими крышками. Готовую печь длительного горения обычно устанавливают на специальный кирпичный фундамент.

1.
2.
3.
4.

Обычно в гаражах и мастерских, расположенных не рядом с домом, отсутствует отопление. С наступлением холодной поры заниматься ремонтом в них становится практически невозможно. Обычные электрические обогреватели с проблемой обогрева не справляются, несмотря на немалое количество потребленной электроэнергии. Выходом из ситуации является отопительная для гаража.
Поскольку гаражное строение состоит из помещения с ограниченным пространством, где автовладелец проводит немало времени, к изготовлению печки для гаража своими руками для него предъявляется ряд требований:

• удобство и простота в эксплуатации и обслуживании;
• сделанная печь для гаража своими руками имеет компактные размеры;
• простота конструкции;
• способность разогреваться быстро и длительно поддерживать нужный уровень температуры в помещении;
• возможность использовать для обогрева твердое или жидкое топливо;
• невысокая стоимость материалов для создания печи для отопления гаража.

Исходя из вышеизложенных требований, для обогрева небольших производственных или гаражных помещений лучшим выбором будут:

• небольшая печка из огнеупорного кирпича;
• некоторые разновидности буржуек;

Как своими руками сделать гаражную печку

Сделать самому самодельные печи непросто, и поэтому лучше заранее осмотреть чертежи конструкций и ознакомиться с главными нюансами их изготовления.

Печь из кирпича

При изготовлении кирпичной конструкции необходимо придерживаться следующих рекомендаций:

• Сначала кирпич выкладывается без добавления цементного раствора. Это помогает разобраться, как лучше выложить ряды.
• Перед кладкой каждый кирпичик внимательно осматривают и проверяют, чтобы он не был поврежден. Также при осмотре с его поверхности удаляют все загрязнения.
• Если для укладки используют керамический кирпич, его заранее вымачивают в теплой воде и просушивают. Это в разы увеличивает адгезию материала.
• Для увеличения прочности кладки кирпичи укладывают одним движением. Если с первого раза не получилось точно его разместить, процедура проводится повторно.

Самодельная буржуйка

Для изготовления самодельной буржуйки используют металлические листы, из которых сваривают основу конструкции. Толщина материала должна составлять около 5-7 миллиметров. Тонкие железные листы использовать нельзя, так как они плохо сохраняют тепло.

После изготовления основы печи из трубы делается дымоход высотой около метра. Его выводят из задней стены конструкции или из ее верхней части. Диаметр дымоходной трубы должен составлять около 100-150 миллиметров. Затем в нижней части топки устанавливают горизонтальную железную пластину с отверстиями для вывода золы из печи.

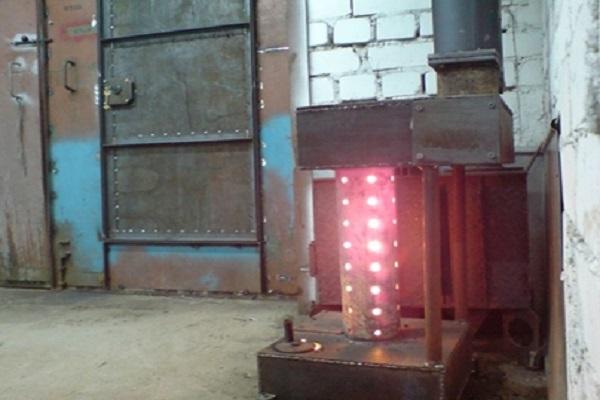

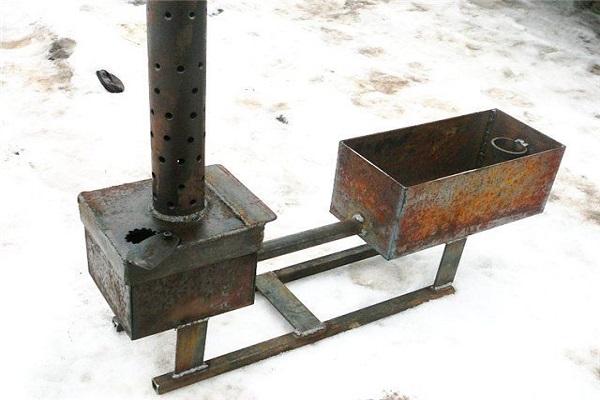

Эффективная конструкция на отработанном масле

Некоторые используют схемы, позволяющие самостоятельно сделать конструкцию, работающую на отработанном масле. Такие модели печей устанавливают, когда не хватает угля с дровами.

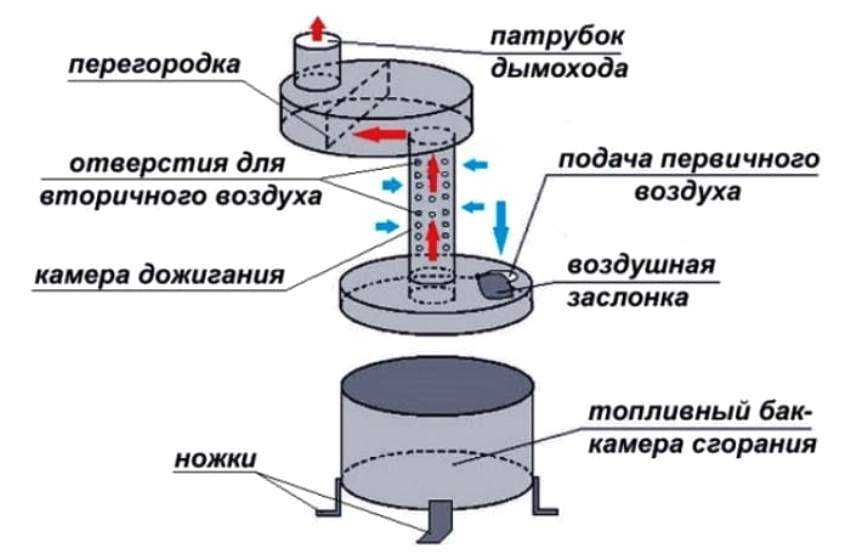

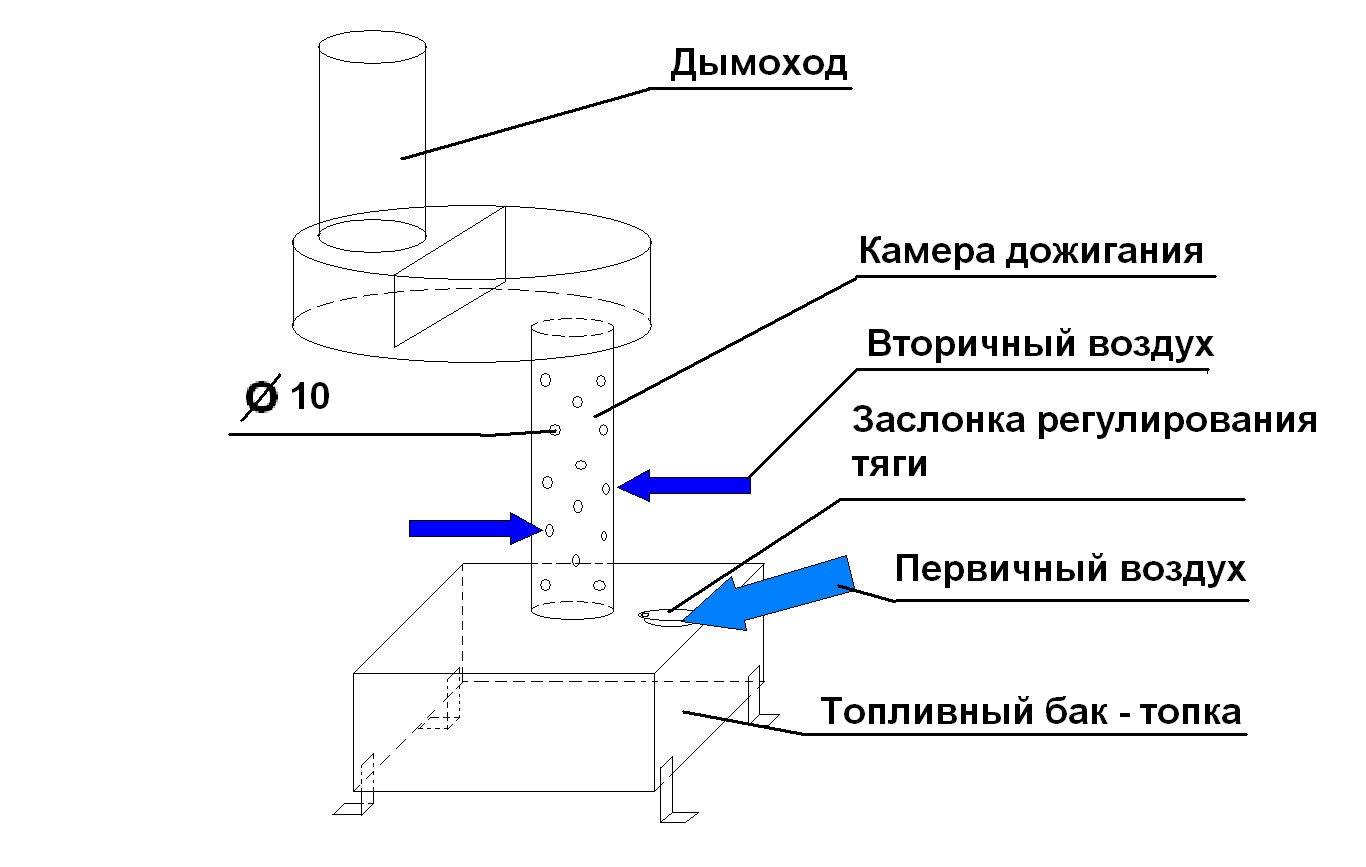

Конструкция, которая отапливает помещение машинным маслом, состоит из таких частей:

• дымоход;
• бак;
• отсек для дожигания.

Бак сваривается из прочных железных листов толщиной 10 миллиметров. Затем в одной из стенок сваренной конструкции делают отверстие, через которое подают топливо. После этого к баку присоединяют отсек для дожигания, который также сделан из листов металла. К верхней части конструкции приваривают дымоходную трубу.

Печь дровяная длительного горения

Некоторые устанавливают в гаражных помещениях печи продолжительного горения на сухих дровах, которые помогают сэкономить топливо. Такой камин способен поддерживать тепло без подкладывания новой порции дров около 15-20 часов.

Дровяная печурка делается из железной бочки, объем которой составляет 150-200 литров. В ее верхней части делается небольшая полость, через которую будет выводиться дымоход. Для улучшения тяги и выведения продуктов сгорания в качестве дымохода используют трубу диаметром 20 сантиметров.

Печь на отработке для гаража своими руками: пошаговое руководство по конструированию

Чтобы сэкономить, мастера или мастерские часто вместо дорогостоящего котла строят печь на отработке: обрабатывают металлические детали, сваривают их и получают модель, похожую на «Буржуйку». Однако при выборе конструкции для производства могут возникнуть некоторые трудности. Не согласны?

Мы расскажем вам, как выбрать оптимальную систему и собрать свой собственный недорогой, но очень эффективный обогреватель. В этой статье мы подробно описали популярные варианты, которые были опробованы и проверены на практике. Даются советы по строительству и последующей эксплуатации печи.

Технические решения печей длительного горения

Схемы изделий довольно разнообразны, тем самым у конструкций значительно расширяется функционал. Существует два типа материалов для изготовления агрегата: железо и кирпич. Отопительные устройства из кирпича усовершенствовал Игорь Викторович Кузнецов. За основу он брал разработки Иосифа Самуиловича Подгородникова. Тем самым печи Кузнецова стали значительно отличаться повышенным КПД. С его конструкциями мы ознакомились в предыдущей статье. В этой же рассмотрим основные моменты изготовления металлических печей на дровах длительного горения своими руками со схемами.

Рассмотрим разновидности некоторых обогревательных устройств, выполненных из металла. Теплообмен в них осуществляется следующими способами:

• через металлические стенки;
• методом конвекции посредством воздушной рубашки;
• через водяную рубашку.

Разновидности печей длительного горения:

1. «Лачинянка» – довольно-таки непростая конструкция, функционирующая на одной закладке угля до семи дней (требуется около 25 кг).
2. Печь на отработанном масле.
3. «Булерьян» – устройство для воздушного отопления.
4. «Бубафоня». Подобную конструкцию довольно легко изготовить, используя газовый баллон или металлическую бочку.

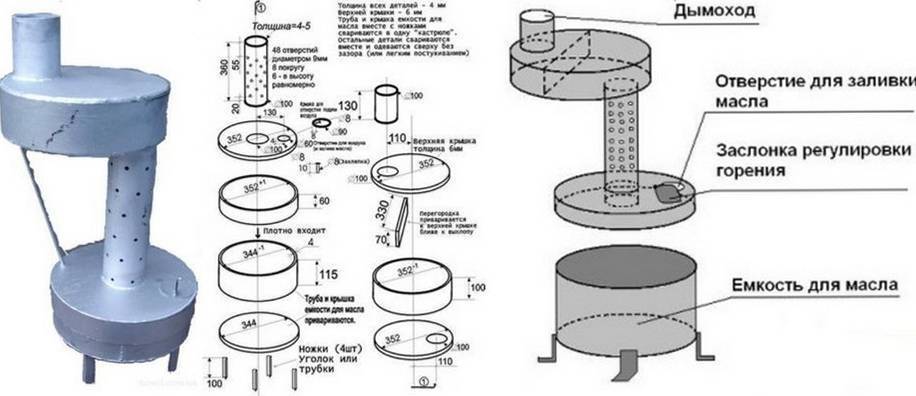

Основа для разработки печи длительного горения своими руками – чертежи. Информация о том, как правильно изготовить конструкцию, представлена сразу в нескольких статьях, ведь технологии выполнения работ довольно сложны и существенно отличаются друг от друга.

В статье Булерьян» своими руками читайте о том, как сделать печь самостоятельно. Там же представлены схемы и чертежи, доступные для скачивания, а также пошаговая инструкция по сборке и сварке.

Существует множество разновидностей печей на отработке. В гараже часто устанавливают устройство капельного типа. Массивный, но более долговечный вариант – печь на отработанном масле из газового баллона. Для отопления больших помещений по типу склада используют печь на отработке с водяным контуром.

«Бубафони» тоже бывают разными. Среди самых распространенных отмечают устройство из бочки и агрегат из газового баллона, который является более долговечным, так как его стенки толще и медленнее прогорают.

Как сварить вертикальную печь из баллона

Данная печка-буржуйка отличается от подобных агрегатов наличием воздушной камеры, устроенной в верхней части и полностью изолированной от топливника стальной перегородкой. Внутри нее установлены теплообменные ребра, сквозь которые нагреваемый воздух продувается вентилятором. Для подачи холодного и выброса горячего потока в крышку встроены патрубки диаметром 40—50 мм, что и продемонстрировано на чертеже.

Первая операция – правильная разборка 50-литрового баллона из-под пропана. Чтобы вытеснить остатки сжиженного газа, необходимо вывернуть вентиль и заполнить резервуар доверху водой. После болгаркой нужно отрезать крышку (линия реза – заводской шов) и действовать в таком порядке:

1. В боковой стенке баллона выполните прямоугольные проемы для зольной и загрузочной дверки и обрамите их стальной полосой толщиной 3 мм, как показано на чертеже. Вырежьте отверстие ?100 мм под дымоходный патрубок.
2. Изготовьте колосники съемного типа и установите их внутри корпуса на приваренные уголки.
3. Сделайте дверцы зольной и топливной камеры, прикрепите к ним ручки и петли, а затем установите в обрамленные проемы.
4. Вырежьте круг ?30 см из металла толщиной 4 мм – это будет дно камеры. Приварите к одной его поверхности ребра из отходов металлопроката, после чего герметично состыкуйте его с топливником на сварке.
5. В отрезанной крышке проделайте 2 отверстия и вварите патрубки для подключения воздуховодов. По готовности крышку установите на прежнее место (но теперь – над теплообменником) и тщательно пройдите стык сваркой.

Вертикальная буржуйка в гараж способна сжигать древесину различного качества и влажности, в том числе и опилки, а также подавать нагретый воздух в любую точку помещения, что актуально для теплиц. Вдобавок она может обеспечивать теплом радиаторы и регистры, если их подключить к патрубкам в крышке верхней камеры и заполнить систему теплоносителем.

Самодельная печь-буржуйка медленного горения

Дымоходную трубу, когда создается самодельная печь для гаража, на первых метрах нужно делать толщиной 2-3 миллиметра. Дело в том, что более тонкий металл при очень высоких постоянных температурах очень быстро прогорит.

Под топкой следует обустроить место для золы. С этой целью используют металлическую горизонтальную пластину, на которой имеются прорези. Их параметры зависят как от вида используемого топлива, так и от того, какие имеет размеры самодельная печка в гараж. Для небольшого теплоагрегата, функционирующего на мелких дровах и угле, размеры прорезей должны составлять около 10-12 миллиметров. Что касается большого дровяного прибора, нужно сделать прорези не меньше 40 миллиметров.

Съемный ящик размещают перед перегородкой, его периодически очищают от золы по мере ее накапливания. Для изготовления такой емкости применяют 3-миллиметровую листовую сталь. С целью повышения КПД печки-буржуйки к ее бокам нужно приварить металлические 5-миллиметровой толщины пластины. Таким образом, удается увеличить площадь соприкосновения между воздухом и нагревательным устройством. В результате такого усовершенствования помещение прогревается быстрее.

Из чего собирать печь?

Для сборки подобной печки я подготовил следующее:

• баллон от газа на 50 литров;
• стальную трубу. Лучше всего использовать трубу диаметром 10 см. На корпус, горелку и дымоход хватило двух метров изделия;
• стальной уголок. Всего у меня ушло немного больше метра уголка на 5 см. Из него я делал подставку под печку, различные внутренние детали теплообменника и дверные ручки;
• лист стали. На заглушки и днище верхней камеры ушло около 50 см2 4-миллиметрового листа;
• тормозной диск. Я использовал чугунный диск от машины. Главное, чтобы по размеру он свободно входил в баллон;
• пустой баллон от фреона. Подойдет стандартный баллон. Главное, чтобы игольчатый вентиль работал. Его я использовал для изготовления топливного бака;
• кусок шланга для подачи топлива;
• пару хомутов;
• кусок полудюймовой трубы. По ней в печку будет подаваться масло;
• вентиль на полдюйма;
• петли.

Пример расчета размеров печи

Как было сказано выше, расход топлива около 1…2 литра в час. При этом излучаемое тепло – около 11 кВт/час на каждый литр. Таким образом, печь может дать в час 11…22 кВт. Чтобы рассчитать необходимый объем топки с учетом времени горения, принимаем:

• объем помещения (гаража) – 7х4х2,5=70 м.куб., площадь 28 кв.м.;
• считаем, что на каждый квадратный метр помещения типа гаража требуется не менее 500 Вт (базовые 100 Вт, вводим коэффициенты для всех наружных стен, не утепленной крыши и фундамента, большого проема входа, металлической конструкции);
• соответственно, на площадь 28 квадратов требуется 14 кВт энергии в час.

Чуть форсировав минимальной мощности печку (усилив тягу), мы получим требуемую температуру в помещении. Но расход топлива увеличится примерно до 1,5…1,6 л в час. Следовательно, для времени горения не менее 6 часов объем топки должен быть 10 л. Это соответствует 0,001 кубического метра, то есть емкость должна иметь размер, например, 10х10х10 см. В реальности объем топки превышает необходимый объем топлива в 1,5…2 раза, то есть размеры должны быть 20х10х10 см или более, для мини печки это подходит. Обычно принимают с солидным запасом, то есть 50х30х15 см. Это позволяет не доливать топливо каждый раз при розжиге.

Длина трубы 40 см, соответственно ее диаметр – 10 см. Площадь боковой поверхности цилиндра равна его высоте, умноженной на длину окружности основания (диаметр, умноженный на число p), в нашем случае 40х3,14х10=1256 см.кв. Соответственно, площадь всех отверстий одна десятая от общей – 125,6 см.кв. Учитывая, что площадь одного отверстия при диаметре 10 мм равна pх0,52=3,14х0,25=0,78 кв.см, для такой трубы потребуется 125,6/0,78=160 отверстий.

Обратите внимание! Принятое значение – площадь отверстий 10% от общей площади боковой поверхности трубы – условно! Количество отверстий при изготовлении принимается в том числе из условий прочности изделия и обычно заметно меньше!

Учитывая, что цилиндр в развернутом виде представляет собой прямоугольник 31х40 см, а отверстия следует размещать в шахматном порядке, нам придется сделать 12 вертикальных рядов по 13 или 14 отверстий каждый. Разметить вертикальные ряды просто – поделить любым геометрическим способом верхнюю или нижнюю окружность основания трубы на 12 частей и провести вертикальные линии сверления.

Расстояние между рядами будет 3,3 см. Разметить вертикальные ряды чуть сложнее, поскольку необходимо в каждом втором ряду смещать верхнюю (или нижнюю) точку разметки на половину расстояния между отверстиями. Учитывая, что нам необходимо делать отверстия не на краю трубы, добавляем к планируемому числу отверстий 1 и рассчитываем шаг: для 13 отверстий он составит 40/(13+1)=2,85 см, для 14 – 40/(14+1)=2,6 см.

Важно: при сверлении ось сверла должна быть направлена к оси трубы!

Плюсы и минусы использования печки на отработке в гараже

Интерес автолюбителей к системам обогрева для гаражей не случаен. Даже смена резины с летней на зимнюю и наоборот требует времени. А возиться с обувкой машины в холодном, как погреб, помещении не хочется. Сразу же возникает идея установить обогреватель. А лучше – печь – недорогую, экономичную и с достойным КПД.

• использует отходы, которые не стоят ничего;
• быстро нагревает помещение, гараж;
• проста в обслуживании, неприхотлива;
• не создает токсичных выбросов в атмосферу;
• безопасна;
• помогает утилизировать масло, которое скапливается у частников, в сервисах;
• универсальна – подходит для домиков, саун, гаражей.

Пожалуй, стоит разбавить этот бочонок меда ложкой дегтя – речь идет о недостатках печки. Это склонность к самовозгоранию при проливах масла, ограничение на использование (нельзя оставлять печь горящей без присмотра), запрет на установку в пожароопасных помещениях. Впрочем, достоинств у нее все-таки больше.

Ниже приведены приблизительные характеристики масляной печи для гаража:

• длина дымохода – (минимум) 4 метра;
• диаметр вытяжной трубы – 100 миллиметров;
• габариты (высота, ширина, глубина) – 700х300х500 миллиметров;
• масса без топлива – около 30 килограмм.
