Печь для гаража из газового баллона: как сделать печку для отопления своими руками из двух баллонов, чертежи конструкции

Выбор баллона

Первое и основное требование состоит в том, что баллон нужен цельнометаллический. Если взять композитный, то он может не выдержать постоянной высокой температуры. Бытовой пятилитровый баллон слишком мал. Он быстро нагревается, но столь же быстро остывает.

Величина теплопотерь здесь очень большая, а использование дополнительной теплоизоляции себя не оправдывает. Два других типа баллонов — 12 литровый и 27 литровый годятся для использования в качестве дополнительной печки «на всякий случай». Габариты и эффективность их работы позволяют хранить их в городской квартире.

Самым лучшим вариантом будет использование обычного пятидесятилитрового пропанового баллона. Его габариты позволяют эффективно производить тепло. У него есть две основных разновидности:

с вентилем,
с клапаном.

Более практичным является первый вариант. Его использование позволяет регулировать поступление воздуха, регулируя тем самым интенсивность процесса горения.

Существуют ещё 40-литровые промышленные газовые баллоны. Они прочны, сделаны из крепкого металла, но являются тяжёлыми и громоздкими и при этом слишком узкие.

Эксплуатационные особенности, чистка и ремонт

Для увеличения рабочей эффективности буржуйки есть несколько советов:

Буржуйку следует ставить на высоте не меньше 20 см от пола. Так лучше делится тепло, исходящее от буржуйки.
Скорость прогорания топлива можно настраивать путём установки заслонки в трубе дымоотвода. Заслонкой изменяется поток воздуха, образующий естественную тягу в камере сгорания.
С целью улучшения отдачи тепла по корпусу буржуйки можно наварить пластины из листового металла. Так образовывается подобие отопительного прибора. Пластины навариваются на расстоянии 4–7 мм один от одного.
Чтобы придать буржуйке красивого вида, её можно покрыть краской огнеупорной краской.
Ставить буржуйку нужно на негорючее основание (металлический лист, блок из бетона). Это нужно для уменьшения риска пожара от просыпавшихся тлеющих частиц.

Есть совет по улучшению обогревательного процесса помещения путём направления на буржуйку вентилятора. Подобным образом становится больше воздушная циркуляция, а это означает и скорость обогревания помещения.

Отсек зольника следует вовремя чистить от золы и твёрдых частиц. Убираются отходы ручным способом, в связи с этим необходимо быть осторожным.

А также нужно очищать дымотвод от продуктов згорания. Это разрешено делать один раз в году, в начале сезона отопления. Для очень качественной работы дымоотвода его утеплить можно.

Ключевым ремонтным процессом для буржуйки считается сварка металла. Прогоревшие места камеры сгорания завариваются при помощи подготовленных железных накладок.

Приходится следить за герметичностью сварочных швов дымоходного отрезка трубы и самого дымоотвода. Неплотности приводят к уменьшению тяги, и также к попаданию в пространство помещения вредных продуктов згорания.

Изготовление буржуйки из баллона с газом — работа, которая сможет каждый. Конструкционная простота и эксплуатации выполняют такую буржуйку прекрасным помощником когда на улице холодно.

Типы буржуек

Буржуйки могут быть различных форм и конструкций, но принцип работы остается неизменным. Буржуйка из газового баллона может быть двух типов:

Горизонтальная.
Вертикальная.

Для первого варианта баллон размещают горизонтально. Верхняя часть отрезается, внутрь устанавливаются колосниковые решетки, которые можно изготовить из арматуры.

После этого приступают к передней части. Из листа стали вырезают круг, диаметр которого соответствует диаметру будущей печи. Внутри заготовки вырезают прямоугольники для дверок.

К готовой заготовке приваривают завесы и надевают на них дверки. Полученная конструкция приваривается к передней части.

На задней части будет располагаться дымоход, для этого проделывают отверстие, диаметр которого равен диаметру трубы.

Горизонтальная буржуйка из газового баллона

Для второго варианта баллон располагается вертикально. Чтобы выполнить работу по обустройству печи можно воспользоваться двумя способами.

Первый содержит несколько этапов выполнения, который занимает больше времени, но при монтаже трудностей гораздо меньше.
Второй способ более экономный в плане времени, но крайне неудобный при монтаже.

После этого подготавливают колосниковые решетки. Чтобы их закрепить в печи нужно потрудиться, при первом способе это сделать проще, ведь через отрезанную верхнюю часть колосниковая решетка устанавливается легко. При втором способе, это сделать труднее.

Установив решетки можно приступать к привариванию завесов и размещению дверок. Для герметичности, места соединения обклеиваются асбестоцементным шнуром.

Следующий этап, это дымоход. Его можно установить тоже двумя способами:

Через отверстие в верхней части баллона.
Через боковое отверстие.

При боковом расположении использую дополнительно колено.

И последний этап, это окончательная сборка. Если верхняя часть баллона была срезана, ее приваривают и крепят дымоход, который может быть разной длины и конфигурации.

Онлайн-репетиторство и вебинары

Очевидное направление для преподавателей и вообще всех людей, которые могут чему-либо обучить — это проведение занятий онлайн. На каком предмете вы бы не специализировались, уроки можно проводить через Skype, Zoom, Microsoft Teams, WhatsApp и другие сервисы. Начать работать в этом направлении можно с нуля, разместив объявления в интернете. Также сегодня существуют различные биржи и онлайн-школы, выступающие посредником между учениками и преподавателями — YouDo, Фоксфорд, Repetit.ru, Preply, Italki, Профи.ру, Тетрика и другие. Чтобы работать полностью в рамках закона, вам будет необходимо зарегистрироваться как самозанятый и уплачивать налог на профессиональный доход. Все основные организационные моменты по онлайн-репетиторству мы рассмотрели в рамках этой статьи.

Также в последние годы наблюдается популярность на такие виды онлайн-бизнеса, как тренинги, вебинары и прочие обучающие мероприятия. Тема личностного роста и развития актуальна всегда. Если вы обладаете какими-то знаниями и навыками, вы можете организовать свой мастер-класс, тренинг или запустить онлайн-курс.

Какой баллон лучше использовать?

Оптимальный вариант — применение газовых пропановых баллонов на 50 литров. И вот почему:

небольшая масса,
достаточный объем для получения оптимальной мощности,
достаточный размер для горения любого топлива.

Почему именно газовый? Если у вас есть дача без магистрального газопровода — такой баллон всегда найдется в хозяйстве. Да, и толщина у него оптимальная — 4 мм. Такая толщина достаточна для горения твердого топлива, баллон достаточно легкий.

Приведем ниже пошаговые инструкции для самостоятельного изготовления первых двух конструкций: трехходовой буржуйки и пиролизной буржуйки на 2 камеры. Перед изготовлением, необходимо правильно подготовить баллоны для работы с «болгаркой» и сварки. Порядок действий должен быть таким:

В верхней части баллона открутить вентиль и удалить остатки газа. Вентиль необходимо полностью демонтировать.
После того, как остатки газа вышли, переворачиваем баллон. Удаляем конденсат в заранее подготовленную емкость. Конденсат имеет резкий неприятный запах. Поэтому, емкость после использования, придется выкинуть.
Снова переворачиваем баллон и набираем в него воды до краев, чтобы вытеснить все остатки газа.
После этого воду сливаем.

Время эффективной работы буржуйки — 2-4 часа.

Характеристики выбора печи

Объем парной. От этого параметра зависит, насколько мощная потребуется печь, чтобы выполнить быстрый нагрев. Средний размер парильных помещений — 18 м3. При расчете мощности учитывается, что на 1 м3 помещения идет примерно 1 кВт мощности.
Масса камней. Чем больше камней входит в печь, тем больше будет держаться жар в бане. Оптимальным считается значение в 100 кг. Если камней слишком мало, печь будет запасать мало тепла и быстро остывать (буквально после нескольких подач воды в каменку).
Вес. Легкие модели проще в транспортировке и установке. Однако банная печь устанавливается стационарно и затем никуда не перемещается, поэтому при эксплуатации масса устройства не имеет большого значения. Но учитывайте, что мощные модели обычно более тяжелые. А если оборудование компактное, возможно, у него не слишком высокая мощность.
Диаметр дымохода. Большинство печей выполняется с дымоотводом диаметром 115 мм. Однако возможны и другие размеры. Необходимо, чтобы значение совпадало с диаметром выхода топочного отсека.
Габариты. Высота банных печей обычно не превышает 1 м, этого достаточно для комфортного полива камней. Ширина составляет 50-60 см, глубина — 70-90 см. Чем глубже топка, тем более длинные дрова в нее можно загружать.

Технические параметры у разных моделей могут отличаться. Однако все банные печи, представленные в нашем рейтинге печей для бани на дровах, имеют высокую производительность, отличаются надежностью и удобством эксплуатации, что подтверждается отзывами многочисленных пользователей.

Лучшие проекты бани с террасой, комнатой отдыха и зоной барбекю | (40+ Фото & Видео)

Печь из газового баллона чертеж. С колосниками или без?

В самом простом вариант никаких колосников не предусмотрено. Если баллон маленький, или стоит горизонтально, то выделить внутри часть проблематично. В этом случае конструкция буржуйки из баллона совсем проста: корпус, поставленный на ножки, одна дверка, в верхней части приварен патрубок для подключения дымовой трубы. Все. Вся печка.

Внутреннее строение буржуйки из горизонтально расположенного баллона совсем простое: только дверка для закладки топлива/выгрузки прогоревших углей и выход для дымохода

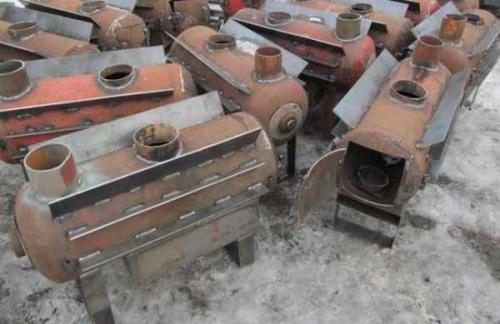

На фото выше примеры таких простых печей. В них для улучшения теплоотдачи к корпусу снаружи приварены полосы металла. В верхней части кроме дымового патрубка есть еще один выход — на нем устанавливается крышка, а используется этот выход как плитка для приготовления пищи, разогрева чая.

Если все-таки хотите сделать колосники в буржуйке из горизонтально установленного баллона, придется поддон для сбора золы приваривать снизу. Внизу есть чертеж и фото практической реализации.

Чертеж буржуйки из горизонтально расположенного газового баллона с приваренным снизу ящиком зольника

Готовая печка из баллона с зольным ящиком. На эту полочку ставится выдвижной ящик, сваренный по размерам. Выдвигая/задвигая его регулируется подача кислорода и сила горения дров

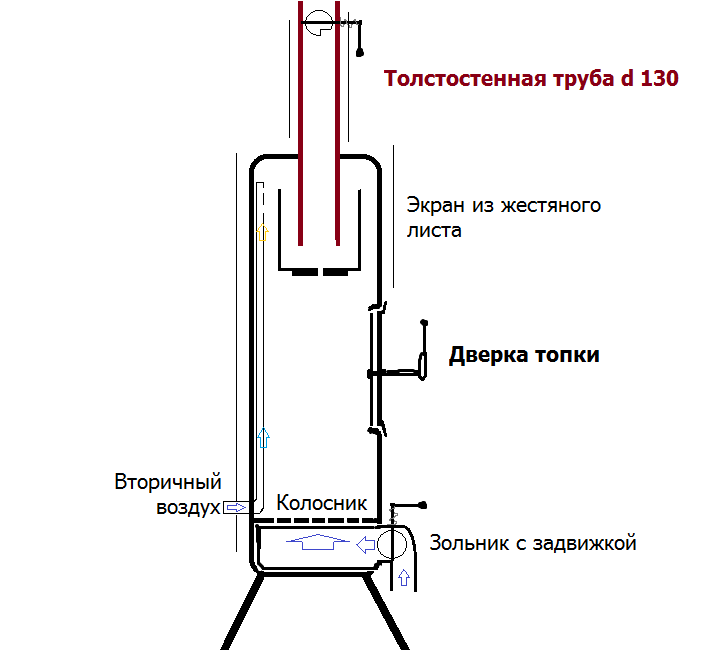

В вертикальных вариантах буржуйки из баллона чаще всего колосники устанавливают. В этом случае место выделить проще. Обычно внутри приваривают прутки толстой арматуры: чугунный колосник подходящего размера найти сложно. Но такой вариант плох тем, что арматура быстро прогорает, а ремонт сложен: удалять старую арматуру, приваривать новую. Можно внутри приварить кусочки толстого уголка или арматуры (как на фото), отдельно сварить колосники из арматуры и на уголки их укладывать.

Технология выполнения печи из газового обычного баллона

В первую очередь необходимо уточнить, что своими руками выполненная буржуйка длительного горения, конструируется из специальной 50-литровой емкости. Она изначально рассчитана на то, чтобы хранить смеси на пропане. Данные емкости обычно применяются в быту, чтобы питать автономные газовые плитки, а также в сфере промышленности, в частности, для эффективного хранения горючего, используемого для обычного газового резака.

Процесс тщательной подготовки емкости

Процесс сборки печи начинается с подготовки основы. Он осуществляется так:

Из баллона полностью удаляется газ, для чего потребуется просто открыть вентиль и дождаться такого звука, как идеально различимое шипение. Данный процесс осуществляется строго на улице;
После этого рекомендуется полностью избавиться от запаха одоранта или меркаптановой отдушки. Именно она обычно добавляется в емкость, чтобы понять, если ли протечка газа. Чтобы полностью избавиться от него, достаточно просто промыть баллон специальным раствором отбеливателя, который содержит кислоту. Присутствующие осадки можно эффективно смыть 10%-ой смесью кальцинированной соды. По окончании промывания можно использовать емкость для выполнения печи длительного горения.

Осуществляется выбор конструкции печи

Стоит знать, что буржуйка может быть вертикальной и горизонтальной. Говоря иными словами, баллон может стоять в своем обычном положении, то есть вверх вентилем и при этом опираясь на специальную подставку в виде кольца. Также основа может просто лежать вентилем в сторону, при этом она опирается на приваренные к основе ножки.

Горизонтальная буржуйка обычно конструируется намного быстрее, но недостаток заключается в том, что устройство занимает достаточно много свободной территории. Вертикальная же печь без проблем может быть размещена в каком угодно углу и тяга станет намного лучше.

Процесс сборки вертикальной печи

Вертикально расположенная буржуйка может быть выполнена своими руками по следующей инструкции:

Присутствующее отверстие под вентиль, расположенный в торцевой части, следует немного увеличить, примерно до 10 см. Одновременно с этим по кольцу стоит наварить выполненную из металла пластину, то есть воротник, показатели толщины которого составляют 5 см. Подобный элемент будет играть роль патрубка, предназначенного для дымохода;
Примерно в отступе 5-10 см от самого дна вырезается небольшое отверстие, оно будет играть роль дверцы для установленного поддувала.
Чуть выше выполняется отверстие под небольшую дверцу топки. Параметры данных отверстий могут быть совершенно произвольными, но показатели дверцы, играющей роль поддувала никак не меньше общей площади системы дымохода;
Между такими элементами, как топка и поддувало, осуществляется приваривание полок для того, чтобы потом разместить колосники прутков и решетки;
Дверцы можно закрепить на специальных петлях, также они могут быть оборудованы специальными защелками.

Данный вариант печи устанавливается на листе стали, габариты которого составляют 60-70 на 100 см. Монтаж производится строго с учетом необходимости установки особого «ломаного» дымохода. Данная конструкция значительно затрудняет сброс большого объема тепла по специальному отводному воздуховоду.

Изготовление печи буржуйки из газового (пропанового) баллона собственными руками

После подготовки инструмента и материалов приступаем к изготовлению печи.

Изготовление буржуйки вертикального типа включает такие шаги:

На подготовленном баллоне делается разметка будущих отверстий камер камеры сгорания и зольника. Расстояние между этими вырезами должно составлять 80–100 мм;

При помощи угловой шлифмашинки вырезаются отверстия по разметке. Вырезанные участки не надо выкидывать, из них будут созданы дверки.

Сделайте распилы, однако не выбрасывайте оставшиеся после работы детали

Вырезанные участки фиксируются к баллону на петли при помощи сварки. Вовнутрь баллона вваривается колосниковая решётка из прута арматуры.

Вариант крепления дверки буржуйки

Последний этап. В часть сверху баллона вваривают дымоходный отрезок трубы. К этому отрезку трубы присоединяют трубу дымоотвода в точке установки печи.

Работы со сваркой проводите тщательно или доверьте их специалисту

Готовое изделие следует проанализировать на корректное функционирование!

Колосники

Самый простой вариант не предусматривает наличие колосников, особенно если это буржуйка с горизонтальным расположением. Для увеличения теплоотдачи привариваются дополнительные металлические полосы.

Если в горизонтальном варианте нужно установить колосники, то поддон для золы приваривается снизу.

В вертикальном варианте колосники устанавливаются чаще. Для этого во внутренней части печи приваривают прутья из толстой арматуры. Она выполнит роль колосников. Единственный недостаток — это прогорание арматуры, но в любом случае можно приварить новую.

Изготовление буржуйки своими руками

Система подачи топлива

Водопроводную трубу на 1/2 дюйма (1) вставляем (с запасом) в отверстие под углом (30 – 40о ), привариваем к корпусу печки. Место высверливания отверстия особой роли не играет, так как чаша испаритель сделана мобильной и может быть развернута приемным отверстием в любую сторону.

Опускаем муфту на окончание трубы и отмечаем дальность вылета (2), обрезаем ее болгаркой, формируя «носик» для более удобного формирования струйки масла (3).

К трубке прикручивается обычный водопроводный шаровой кран (4), который будет использоваться в качестве аварийно-резервного, для перекрытия подачи топлива в случае выхода из строя крана на баке с отработкой.

(1)

(2)

(3)

(4)

Изготавливаем печку длительного горения своими руками

Первым делом следует определиться, из чего будет выполнен корпус печки. Металл желательно выбрать толстый, чтобы дольше не прогорал. Чаще всего такая буржуйка изготавливается из газового баллона объемом 50 л. Можно использовать толстостенную трубу большого диаметра либо стальную бочку объемом 200 л, но ее стенки тоньше.

Также потребуется:

стальные трубы;
металлопрофиль;
инструмент для резки металла (болгарка, газовый резак и т.д.);
сварочный аппарат с электродами;
листовая сталь.

Рассмотрим подробно, как сделать буржуйку своими руками. Предварительно рекомендуется набросать схему конструкции и определить размеры элементов.

Корпус. При изготовлении корпуса из газового баллона, у него необходимо аккуратно срезать верхнюю часть (линия реза на 1 см ниже сварного шва). При желании корпус можно нарастить, приварив отрезанную часть другого баллона. У бочки так же срезается верхняя часть с крышкой. А если для корпуса выбрана труба, к ней следует приварить круглое или квадратное дно из толстого листового металла.

Варианты исполнения корпуса

Крышка. В срезанной верхущке газового баллона или в крышке бочки по центру следует прорезать отверстие, соответствующее по размерам трубе, из которой будет выполнен поршень

Крышку обваривают стальной полоской – важно, чтобы она плотно садилась на корпус. Для корпуса из трубы крышку придется специально изготовить из листового металла. Патрубок дымохода

Патрубок дымохода

На боку печки, в паре сантиметров ниже надетой крышки, прорезается отверстие и приваривается патрубок дымохода

Патрубок дымохода. На боку печки, в паре сантиметров ниже надетой крышки, прорезается отверстие и приваривается патрубок дымохода

Важно, чтобы съемное колено дымохода надевалось плотно, без зазора

Дымоход. Нижний, горизонтальный отрезок дымохода должен быть длиннее диаметра печки. Дымоходную трубу можно выполнить ломаную, чтобы увеличить площадь поверхности, отдающей тепло помещению

Важно, чтобы не было углов меньше 45°. Для монтажа дымохода подходит труба диаметром 10-15 см

Поршень

Длина трубы-воздуховода должна превышать высоту корпуса на 100-150 мм. К ее нижней части необходимо приварить стальной круг с отверстием по центру и оснастить его пятью-шестью лопастями с нижней стороны (располагаются по кругу, лучиками от центра)

Поршень. Длина трубы-воздуховода должна превышать высоту корпуса на 100-150 мм. К ее нижней части необходимо приварить стальной круг с отверстием по центру и оснастить его пятью-шестью лопастями с нижней стороны (располагаются по кругу, лучиками от центра).

Лопасти могут представлять собой:

отрезки стального уголка;
отрезки П-образного профиля;
изогнутые волной полоски металла (привариваются ребром).

Посередине на лопасти наваривается небольшой стальной кружок с отверстием по центру. Если площадка с лопастями изготовлена из стали толщиной менее 6 мм, она со временем деформируется от перегрева. Чтобы этого не произошло, сверху наваривают ребра жесткости — треугольник, составленный из отрезков уголка. На верхнем срезе трубы прикрепите болтом стальную пластинку для регулировки интенсивности горения.

Сборка. Установите печь верхнего горения, проверьте плотность подсоединения дымохода. Вставьте в печку поршень, наденьте и закройте крышку. Убедитесь, что крышка сидит плотно, что зазор между поршнем и отверстием в крышке минимален.

Ввод в эксплуатацию. Самодельные буржуйки длительного горения можно ставить на земляной или бетонный пол. Если пол в помещении деревянный, выложите площадку из кирпича, используя раствор для кладки печей, и закройте ее стальным листом. Вместо кирпича можно уложить лист огнеупорного материала и также закрыть листовым металлом. Стены рядом с печкой, сделанной самостоятельно, желательно выложить кирпичом, который будет аккумулировать тепло и отдавать помещению.

В установленную печь укладывают дрова, заполняя топливник примерно на 2/3 или чуть больше. Сверху кладут бумагу и поджигают. Убедившись, что дрова занялись, можно установить поршень и надеть крышку. Следующая закладка дров возможна только после того, как все топливо прогорит и печь остынет.

Заключение

«Бубафоня» не самая эффективная печка-самоделка длительного действия. Умельцы разрабатывают различные варианты дровяной печки-«ракеты», но для ее изготовления необходимы точные расчеты, подготовленные своими руками чертежи и хорошие навыки работы различными инструментами.

«Бубафоню» также можно модернизировать, к примеру, смонтировать приспособление, упрощающее выгрузку золы.

Видео по теме:

Оборудование дымоотвода для котла из баллона с газом

Для работы печки понадобится оснастить хорошую тягу. Для этого дымотвод устанавливается на конкретной высоте. Это место будет над краем решётки. Также понадобится оснастить место для сбора влаги. Также понадобится выполнить отвод тепла от дымоотвода.

Способы отвода тепла:

Проводят процесс установки горизонтального участка, выполняя уклон 35 градусов. Дальше дымотвод понадобится повернуть вверх и вывести на улицу. На канал устанавливают теплообменный аппарат.
Тёплый воздух способна перенести труба, которая выходят из печи с возможностью наклона. Так повышает показатель КПД и продолжительность горения.

Оборудовав на печи водяную рубашку можно существенно повысить хорошие свойства конструкции. Все специфики и невидимые моменты процесса установки можно рассмотреть на специализированных чертежах. При этом теплообменный аппарат можно оснастить и на корпусе.

Движение воды по замкнутому контуру в рубашке происходит в принудительном проекте с применением насоса.

При этом диаметр трубного змеевика должен составлять более диаметра дымоотвода. Открытые торцы труб придется заварить. Когда вода идет через рубашку, то нагревается и возвращает тепло комнате.

Огонь-батарея (TMF, Россия)

Компания Термофор (после ребрендинга в 2017 г. – TMF) – Новосибирский производитель печного оборудования для дома, дачи и бани. Позиционирует себя как №1 в России. Одним из ноу-хау компании является разработка стальной печи Огонь-батарея. По заверениям производителя, при создании этой модели длительного горения учли все недостатки существующих конструкций. Выпускается в четырех модификациях: базовая модель без дополнительных идентификаторов – с чугунной конфоркой, стеклом в дверце; Лайт – самая простая модель, без варочной поверхности и смотрового стекла в дверце. Оба варианта могут иметь дополнительный водяной теплообменник для нагрева воды, тогда печь обозначается соответственно как Огонь-батарея Б или Огонь-батарея Лайт Б. Мощность оборудования варьируется в зависимости от размеров корпуса и количества секций щелевого конвектора, которых может быть 5, 7, 9 или 11 штук.

Фишкой модели является тонкая настройка тяги и специальный замок в зольнике, предотвращающий неуправляемый подсос воздуха. Можно выйти на режим тления, при котором работа печи от одной загрузки растягивается до 8 часов. Есть жиклер для обеспечения полного сгорания топлива. Дымоход выводится либо назад, либо сразу вверх. Модель долговечная, т.к. в ней предусмотрена сменная защита топливника – в его нижней части над чугунной колосниковой решеткой установлены наклонные промежуточные стальные листы.

Основные характеристики печей Огонь-батарея от TMF (Термофор)
Характеристика	Огонь-батарея на 5 секций	Огонь-батарея на 7 секций	Огонь-батарея на 9 секций
Мощность, кВт	6	10	13
Объем отапливаемого помещения, м?	100	150	200
Максимальная длина полена, мм	295	420	545
Объем камеры сгорания, дм? (л)	35	47	62
Диаметр дымохода, мм	120
Размер, мм	370х555х760	370х680х760	370х805х760
Масса, кг	42	52	60
Цена, руб.*	15 000	17 000	19 000

* В скобках указана стоимость на модификации основной модели (лайт – без варочной поверхности / Б – с баком-теплообменником / лайт Б)

Впечатления от применения. Популярность этой модели легко объяснима – у нее нет явных недостатков. Но при этом она поддерживает длительное горение до 8 часов, в качестве топлива можно использовать любые древесные отходы. Компактная, подходит для установки даже в небольшом помещении. Быстро прогревает расчетный объем воздуха: с 0°C до +25°C за 40-50 минут. Выдерживает серьезные нарушения режимов работы, не рекомендованные производителем. Известны случаи, когда такую печь покупали на один сезон и раскаляли до предела, отапливая вдвое больший объем, нежели указанный в паспорте. Тем не менее, модель живучая и ремонтопригодная. В модификации с варочной поверхностью возможно дымление из-под чугунного блина. Это наблюдается на стадии розжига при открытом зольном ящике. Проблемы при эксплуатации могут быть вызваны неправильным устройством дымохода и использованием сырых дров.

Посмотреть видеообзор Термофор Огонь-батарея 7Б:

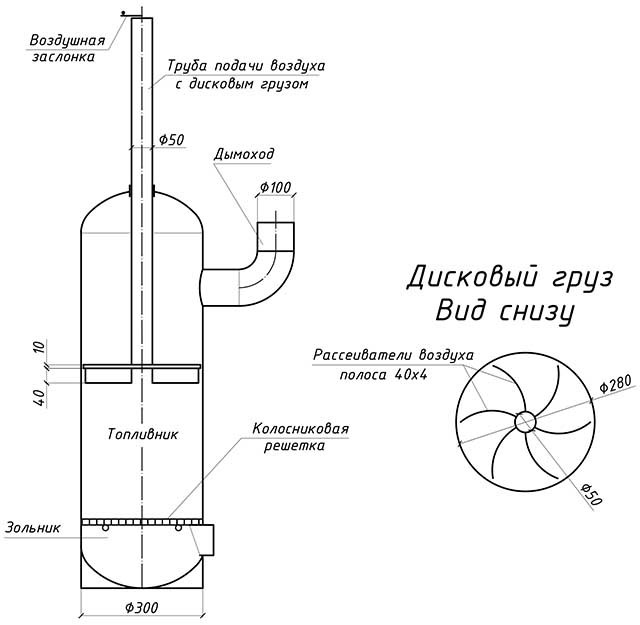

Печь из газового баллона длительного горения. Как сделать печь Бубафоня своими руками

Весь процесс сборки самодельного отопителя условно делят на пять основных этапов: подготовка помещения, материалов и инвентаря, раскрой и сварка заготовок, обустройство дымохода, возведение опорной площадки. Чтобы сделать печь Бубафоня своими руками, понадобится схема, чертеж, расчет и поэтапное описание изготовления конструкции.

Из газового баллона длительного горения

Наиболее простой способ сделать отопитель — собрать его из старой ёмкости из-под сжиженного газа. Для изготовления печи Бубафоня своими руками из газового баллона, рассчитанной на длительное горение, понадобится сосуд объёмом 50 литров. Последовательность изготовления:

У баллона срезают верхнюю эллиптическую крышку. Чтобы газ внутри ёмкости не взорвался в процессе, её предварительно наполняют водой. Рез делают по существующему сварному шву. В этом месте расположено кольцо, которое в дальнейшем будет служить центрирующим элементом.
В крышке прорезают круглое отверстие, равное наружному диаметру воздуховода. Для усиления конструкции в этом месте приваривают кольцо из толстого металла.
Собирают нажимной поршень. Вырезают диск диаметром несколько меньшим внутреннего сечения корпуса. В центре делают отверстие для приварки воздуховода. К нижней части диска сваркой крепят пластины, формирующие зону горения. Сверху приваривают воздуховод.
В корпусе вырезают отверстие для дымохода. Располагают его как можно ближе к верхнему краю обечайки. Приваривают дымоотводящий патрубок. Выполняя операцию, следят, чтобы труба не выступала внутрь, препятствуя перемещению поршня.
Приваривают к корпусу и крышке рукоятки, облегчающие обслуживание и транспортировку аппарата.

Важно!

Желательно предусмотреть защиту для дымохода в виде специального колпака-отражателя. Это позволит не допустить проникновения влаги и атмосферных осадков внутрь, приводящее к затуханию пламени.

Из трубы

Стальная труба также подходит для конструирования печи. В зависимости от размера сортамента и химического состава такой корпус может прослужить гораздо дольше, чем при сборке из газового баллона. Изготовление аппарата из трубы принципиальных отличий не имеет. Исключение составляет только оборудование отопителя днищем и крышкой. Их делают из стального листа толщиной, равной стенкам корпуса. Днище приваривают к нижней части трубы, а крышку делают съёмной. Для придания конструкции устойчивости предусматривают приварку опорных ножек из любого подходящего материала.

Из листовой стали

При изготовлении обечайки можно использовать стальные листы, но это увеличит трудозатраты. Корпус делают круглой или многогранной формы. Первый вариант можно реализовать, если есть доступ к соответствующему металлообрабатывающему оборудованию (валковой листогибочной машины). В домашних условиях легче сделать квадратный корпус. В такой конструкции получается большое количество сварных швов, что плохо сказывается на долговечности и герметичности отопителя.

Сфера применения буржуек

Эти простейшие печки пользуются большим спросом. Для своей работы они используют дрова, уголь, кокс, древесные отходы и многие другие виды топлива, радуя своей неприхотливостью и стабильностью работы. Такую печь можно поставить в гараж – она займет минимум места, но обеспечит помещение приятным теплом. Если есть большой запас дров или доступ к дешевому источнику твердого топлива, смело сооружайте буржуйку длительного горения.

Дерево – самый простой, дешевый и общедоступный вид топлива для печек-буржуек. Однако, его расход оставляет желать лучшего.

Мини буржуйка может быть использована для обогрева сарая или домашнего подсобного помещения, в котором нет отопления. Согласитесь, делать что-то зимой здесь не так уж и комфортно – стучат зубы и сводит мышцы. А с печкой дело сразу идет на лад – только успевай подкидывать дрова, чтобы не замерзнуть.

Буржуйки длительного горения пригодятся не только для гаража, но и для любых других помещений, в том числе и в жилых – это могут быть временные постройки, дачи, птичники, помещения для содержания домашнего скота и многое другое. В общем, область их применения огромна. Наиболее востребованы они в поселках и деревнях, где нет газа, но нужно как-то отапливать жилые и нежилые постройки.

Вывод

Какой тип буржуйки из баллона под газ выбрать — решать вам. Она станет незаменимым помощником. Достоинства:

Корпус баллона обладает идеальной толщиной — 4 мм. За счет этого достигается оптимальная теплопроводность. Размеры стандартного 50 литрового баллона обеспечивают идеальную эффективность.
Компактна. Можно использовать в стесненных условиях.
Используются подручные материалы и элементарная конструкция.
Дровяная печь из газового баллона дает возможность установить поверхность для приготовления пищи.
Не требует изготовления фундамента.

К минусам можно отнести:

Довольно низкий КПД
Работают только на твердом топливе. Хотя, существует модификация буржуйки из газового баллона на отработке.
Необходимость постоянной чистки.
Печь из газового баллона на дровах быстро остывает.
Использовать в качестве источника постоянного отопления нерентабельно.

Как видим, достоинства перевешивают недостатки. Ставят такие горизонтальные печки из газового баллона там, где нецелесообразно проводить централизованную систему отопления и отсутствует магистральный газ.

При установке буржуйки важно строго соблюдать требования пожарной безопасности. Заводские печи стоят дорого, поэтому печку из газового баллона в гараж целесообразно изготовить своими руками из подручным материалов

Заводские печи стоят дорого, поэтому печку из газового баллона в гараж целесообразно изготовить своими руками из подручным материалов.

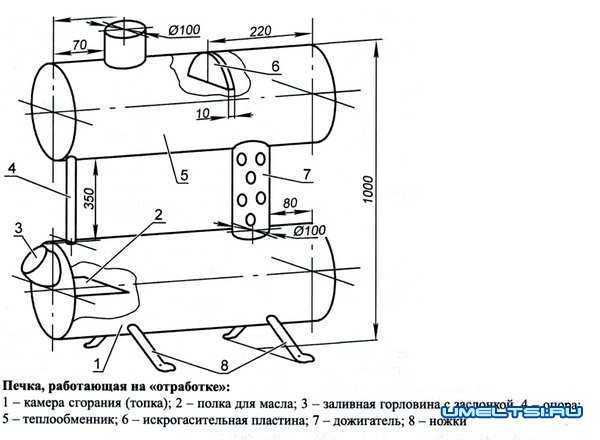

Если вы не обладаете навыками сварщика, любой специалист изготовит вам такое изделие по вышеприведенным чертежам.
