Печи для гаража на дровах: виды и особенности изготовления

Как создать печь своими руками

При обустройстве печки сооружается огнеупорное основание и делается отверстие для дымохода

Изготовление самодельной печи требует наличия навыков проектирования и работы с бытовыми инструментами. Процедуру следует начать с выбора типы печи и источника энергии для топки. После этого нужно отработать детальный чертеж и приобрести необходимые материалы.

Изготовление печи проводится в следующей последовательности:

  1. Обустройство основания. Оно должно быть прочным и огнеупорным. Лучшим вариантом является железобетонная плита. Если пол в гараже земляной, требуется усилить его сваями.
  2. Сделать корпус. В зависимости от выбора конструкции используется кирпич, листовой металл, газовый баллон. Соединение деталей выполняется сваркой или связующим раствором.
  3. Если будет использоваться дизельное топливо, масло или отработка, присоединить бак и вывести от него топливопровод. Установить систему сжигания топлива.
  4. Изготовить и закрепить дверки, установить колосники. Установить сбоку или сверху корпуса водяной котел, чтобы иметь возможность пользоваться теплой водой во время проведения каких-либо работ.
  5. Сделать дымоходную трубу. Отличным вариантом является двухстенная конструкция с расположенной внутри минеральной ватой. Такой канал отличается высокой надежностью и низкой теплопроводностью.
  6. Провести окончательную подгонку и закрепление подвижных и стационарных деталей.

Заключительным этапом является проверка работоспособности устройства. Проводится пробная топка, устраняются выявленные недостатки.

Буржуйка на отработке: экономия на топливе

Водогрейный контур – вариант для отопления дома

Буржуйку можно без особых усилий переделать в котел замедленного горения для водяного отопления. Вместо экрана устанавливаем П-образную металлическую водогрейку, которая также отразит ИФ-лучи. Ее устанавливаем на том же расстоянии, что и экран. Установка вплотную охлаждает печь, снижается ее эффективность. Буржуйка, как на чертеже, вырабатывает 15 кВт, поэтому может обогреть 25 м2 помещения. Если нужды в водяном отоплении нет, можно пользоваться водогрейкой для бытовых нужд.

Намерение изготовить буржуйку с длительным горением для обогрева большей площади, бесперспективно. Увеличение размеров приведет к ухудшению качественных показателей. В большом топливнике наблюдается вялая циркуляция, выделение газов недостаточное, помещение плохо прогревается. Если заполнить топку дровами доверху, просто не останется места, чтобы образовался конвекционный вихрь. Вывод однозначный: размеры буржуйки определяют свойства пиролизного газа.

Но все-таки более мощный котел длительного горения для водяного отопления разработан. Повторить промышленные образцы сложно, но конструкцию, представленную на чертеже, можно собрать дома.

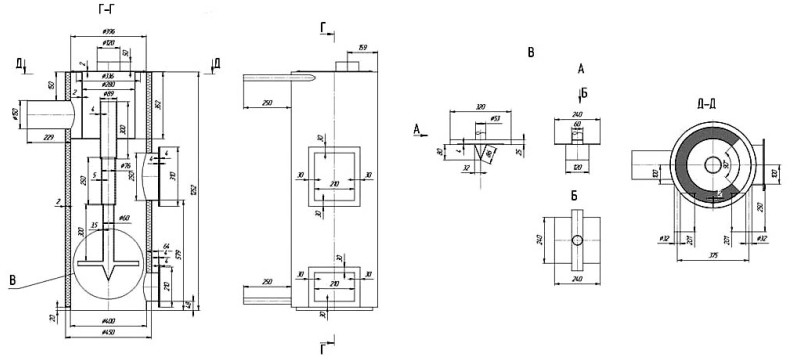

Особого внимания заслуживает узел В с телескопической штангой для регулирования потока кислорода. Агрегат развивает мощность 35 кВт при работе на угле и пеллетах, горение продолжается 12 часов. На дровах эффективность ниже, они сгорают за 8 часов.

Правила использования и техника безопасности

Прежде чем размещать в гаражном помещении печурку и использовать ее, придется разобраться с основными правилами по ее эксплуатации:

  • В качестве топлива лучше пользоваться твердым деревом, так как такой материал дольше горит и дает лучший жар. К твердым породам относят бук, ясень и березу.
  • Разжигать печку надо смоляной лучиной или бумагой. Такой материал улучшает воспламенение топлива и тягу.
  • Если буржуйкой долго не пользовались, растопка проводится только при приоткрытой задвижке.
  • Нельзя разжигать огонь при помощи легковоспламеняющихся жидкостей, так как из-за этого может начаться пожар.

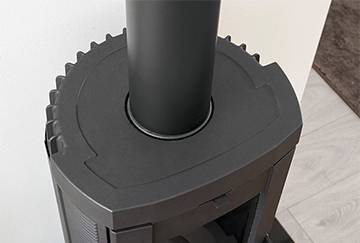

Несколько слов о дымоходе и отражателе

Для дымохода печи длительного горения подойдёт труба 150 мм в диаметре и 5 м. длиной.

Если взять трубу меньшего диаметра – она не будет справляться, если большего – тяга будет избыточной, а у печи снизится КПД.

Для регулирования тяги трубу снабжают задвижкой.

На дымовой трубе снизу делают дверцу для чистки. В любой трубе неизбежно скапливается конденсат, а в печах длительного горения особенно, ведь газы, отдав всё тепло, на выходе становятся совсем холодными.

По этой же причине трубы дымохода нужно хорошо утеплять. Отлично подойдёт технология «сэндвич» — это две трубы одна в одной и слоем теплоизоляции между ними.

Лучше, если в дымоходе будет минимум колен и стыков. В местах, где трубы проходят сквозь кровлю, потолок или стены, обязательно нужно делать изоляцию.

На самом верху трубы делают дефлектор (или дымник) для защиты от попадания в трубу снега, дождя и задувания ветра.

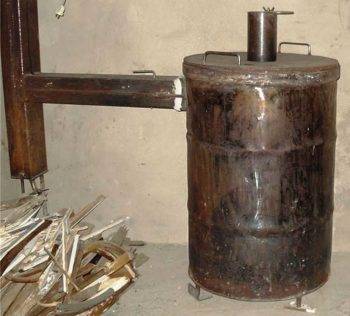

Самодельная печь длительного горения

Если печь установлена в кочегарке, то никакой отражатель ей не нужен, но если она находится в комнате, которую обогревает, то кирпичная кладка вокруг неё может выполнить две функции:

  1. Стать защитным экраном для стен и предметов.
  2. Стать аккумулятором тепла.

Тело печи металлическое, а значит, оно быстро нагревается и быстро охлаждается (сразу, как закончится процесс горения в топке). Кирпичный экран, выложенный с трёх сторон от печи, накапливает тепло и будет его дольше отдавать. Роль отражателя может также выполнять профлист или гладкий лист металла.

Использование утеплителей

Утепление стен гаража негорючей каменной ватой

Даже несколько высокопроизводительных нагревателей не смогут спасти положение в зимние морозы, если не принять меры по утеплению строения. Качественная теплоизоляция предотвращает проникновение холода извне, утечку тепла изнутри и образование конденсата на стенах. Целесообразно отделывать помещение снаружи, чтобы сместить точку росы от несущих конструкций.

Выбор для внешнего утепления кирпичных и железных гаражей довольно велик:

  • пенопласт;
  • минеральная вата;
  • пенополиуретан;
  • теплая штукатурка;
  • пеноизол;

При обустройстве строения выбирается метод оклеивания стен (мокрый фасад) или каркасный способ, когда внутрь формы наносится плитный или пенный утеплитель с последующей обшивкой панелями или другим отделочным материалом.

Приступаем к изготовлению – что понадобится

Печь для гаража – изготовим сами эффективную отопительную конструкцию!

К таковым относят:

  • Печки булерьян – устройства с высоким коэффициентом полезного действия, функционирующие на любом твердом топливе (отходы древесины, уголь, торф и так далее). Эти агрегаты работают до 8–10 часов на одной закладке горючего материала. Они очень компактны и просты в применении. Казалось бы – идеальный вариант для гаража. Но есть проблема – объективно высокая стоимость таких установок.
  • Масляный, инфракрасный или электрический обогреватель, тепловые пушки – приборы, подключаемые к электросети. Трудностей с их установкой нет никаких, но электроэнергии они потребляют много. Такие устройства экономные люди не используют в качестве печи для гаража, так как затраты на них по-настоящему высоки.
  • «Буржуйка» – простая печка, работающая на дровах. Она хорошо подходит для отопления гаражей. Ее не обязательно покупать в магазине. Элементарную и при этом весьма эффективную в эксплуатации «буржуйку» несложно сделать самому.

Также любой водитель при должном старании может изготовить экономичную печь для гаража своими руками, которая будет работать на отработанном масле. О том, как сделать самому такую конструкцию, а также «буржуйку», мы и расскажем далее.

Как изготавливается печка для гаража своими руками — чертежи и описание

Чертеж буржуйки своими руками

Владельцы дач и коттеджей достаточно часто прибегают к отоплению гаража при помощи различных самодельных обогревателей. Особенно этот вопрос актуален для зимнего периода. Ведь слишком низкая температура воздуха создает некомфортные условия для работы, например, мелкого ремонта машины или ее технического обслуживания. Простой выход — сделать своими руками печку для гаража, чертежи которой можно найти как на специализированных сайтах, так и в технической учебной литературе.

Еще одним аргументом в пользу обязательного обогрева является то, что холодный воздух оказывает неблагоприятное воздействие на автомобиль, тем самым сокращая период его эксплуатации.

В помещении следует поддерживать температурный режим в пределах +5 градусов. В противном случае двигатель будет запускаться с большим трудом, а антифриз попросту замерзнет. Столкнувшись с подобными проблемами, владелец транспортного средства приходит к мысли, что ему требуется печь для гаража. Ее можно приобрести в магазине или же соорудить по чертежам своими руками.

Печка на отработке

На фоне остальных подобных конструкций, печь для гаража на масле выделяется экономичностью, простой эксплуатации и недорогим горючим материалом. Конструкция печки на отработке схожа с конструкцией буржуйки.

Преимущества применения

Среди характерных достоинств выделяют следующие:

  • простота при сборе конструкции;
  • высокий уровень экологичности, который достигается за счет отсутствия выброса копоти и дыма;
  • мобильность – характер конструкции позволяет с легкостью разобрать и собрать печку заново;
  • процесс работы осуществляется при сгорании масла, подлежащего утилизации;
  • безопасность использования, так как пламя не приобретает открытый характер, а сгорают лишь испарения отработанного масла;
  • к печке на отработке с легкостью можно пристроить систему отопления, а также контролировать температурный режим.

Материалы для конструкции

Печь на отработке можно сконструировать собственноручно, что не потребует уйму усилий и не займет много времени. Чтобы соорудить самодельную печь для гаража, вам понадобится:

  • две металлических емкости, листы металла которых не менее 4 мм;
  • соединяющая труба с многочисленными отверстиями;
  • патрубок для верхней емкости;
  • труба для вытяжки.

Технология монтажа печки для гаража на масле

Чтобы своими руками сконструировать печку на «отработке», выполните следующие действия:

Для нижней части возьмите емкость, объем которой в пределах 8-15 литров.Важно! Именно в нее будет в дальнейшем заливаться топливо.

Сделайте отверстие в верхней части

Приварите крышку таким образом, чтобы удобно было эксплуатировать печь и регулировать поступление воздуха в процессе переработки материала для обогрева гаража.Важно! При помощи поднятия и опускания крышки, контролируется подача необходимого для горения кислорода

Для создания верхней части возьмите бак подходящего размера.Важно! Верхний элемент совместно с соединительной трубой выполняют нагревательную роль агрегата и одновременно является топкой. Максимальная температура накала в такой печи достигает 900°С. Чтобы избежать деформации и прогорания емкостей, используйте железо, толщина листов которого не менее 4-6 мм

Чтобы избежать деформации и прогорания емкостей, используйте железо, толщина листов которого не менее 4-6 мм.

Соедините обе емкости при помощи перфорированной трубы размером в 360 мм.Важно! Если для соединения взяли цельнолитую трубу, просверлите в ней 48 отверстий сверлом диаметром 9 мм в таком расположении: 8 по кругу; 6 в высоту.

К верхней части самодельной печки приварите патрубок

На патрубок установите вытяжную трубу из оцинкованной стали.Важно! Идеальная высота дымоходной трубы 4 метра — она обеспечит хорошую тягу.                                                                    . В результате правильно выполненных работ, вы получите агрегат с такими параметрами:

В результате правильно выполненных работ, вы получите агрегат с такими параметрами:

  • общий вес подобной отопительной системы до 30 кг;
  • размеры такой конструкции от 0,35 до 0,7 м;
  • расход топлива при этом будет составлять около 1,5 л за час работы.

Правила эксплуатации печки на «отработке»

Чтобы результат работы печи был оправданным и она полноценно отапливала гаражное помещение, внимательно ознакомьтесь со следующими рекомендациями по эксплуатации:

Регулярно, каждые 2 неделе проводите чистку печки изнутри

Важно! Если в качестве топлива использовать очищенный состав материала, то очистку элементов можно проводить гораздо реже. Если вы установите верхнюю трубу большего диаметра, нежели выхлопную, то количество сажи значительно сократится

Установку агрегата выполните в местах отдаленных от легко воспламеняемых предметов.

Как работает печка?

Чтобы наладить работу самодельной печи для гаража на отработке, выполните следующее:

Чтобы разжечь печку, вложите в нижний резервуар газету или бумагу и поверх них налейте топливо. Спустя 10 минут содержимое емкости закипит и за счет своих характерных особенностей, масло самостоятельно загорится

Подливайте топливо порционно — по 5 литров за раз.Важно! В качестве топливного материала идеально подойдет трансформаторное, трансмиссионное, машинное масло или дизельное топливо

Видео

Чтобы более четко представить себе принцип устройства такой печи и эксплуатации, просмотрите ниже предложенное видео.

Особенности буржуйки под твердое топливо из баллона (бочки)

Дрова и уголь остаются самым доступным, экономичным и безопасным топливом. На нем работают различные модификации буржуек, среди которых наиболее востребованы варианты, переделанные из газовых баллонов и бочек.

Подобные емкости из толстостенного металла подойдут под любой вид топлива. По расположению они бывают вертикальными и горизонтальными, достоинством считается компактность размеров. Для изготовления понадобится стандартный набор инструментов: сварочный аппарат, дрель со сверлами, болгарка.

Основой печки послужит один или пара газовых баллонов, труба для дымохода, лист металла толщиной от 3 мм. Также потребуется колосниковая решетка (или арматура для ее изготовления) и чугунные дверцы, которые можно взять готовые или сделать из листа металла.

Приваривание колосника в газовом баллоне

Чтобы сделать из газового баллона своими руками буржуйку в гараж на дровах в вертикальной модификации, используют следующий алгоритм работ:

  • В первую очередь очищают баллон, для чего открывают вентиль и оставляют емкость проветриваться на полсуток. Как вариант, баллон можно заполнить водой.
  • Корпус баллона размечают и болгаркой вырезают отверстия для дверцы и дымохода.
  • В нижней части камеры приваривают колосниковую решетку, которую предварительно сваривают из кусков арматуры.
  • Навешивают дверцы, оборудуют их щеколдами, сверху приваривают дымоход.

Если предполагается изготовить горизонтальную печь-буржуйку, баллон боком укладывают на опоры, сбоку вырезают квадратное отверстие под дверцу, сверху – круглое под дымоход. На дне просверливают ряд дырок, под которыми приваривают емкость для сбора золы.

Если вертикальная буржуйка делается из бочки (с минимальной толщиной стенок 3 мм), ее верх заваривают кругом, вырезанным из листового металла, сверху или сбоку вырезают отверстие под трубу. Печки из газового баллона сильно нагреваются, поэтому их часто дополняют варочной панелью или используют как основу для водогрейной колонки.

Горизонтальная буржуйка из бочки на твердом топливе

Об изготовлении буржуйки для гаража в следующем видео:

Газовые печи для гаража: самые популярные варианты

Для обогрева гаража можно использовать газовое оборудование. Такое устройство может иметь разное исполнение, определяющее условия эксплуатации и уровень теплоотдачи. Для обеспечения его работоспособности необязательно подключаться к центральной магистрали. Достаточно приобрести сжиженный газ в баллонах. Предлагаем познакомиться с основными разновидностями.

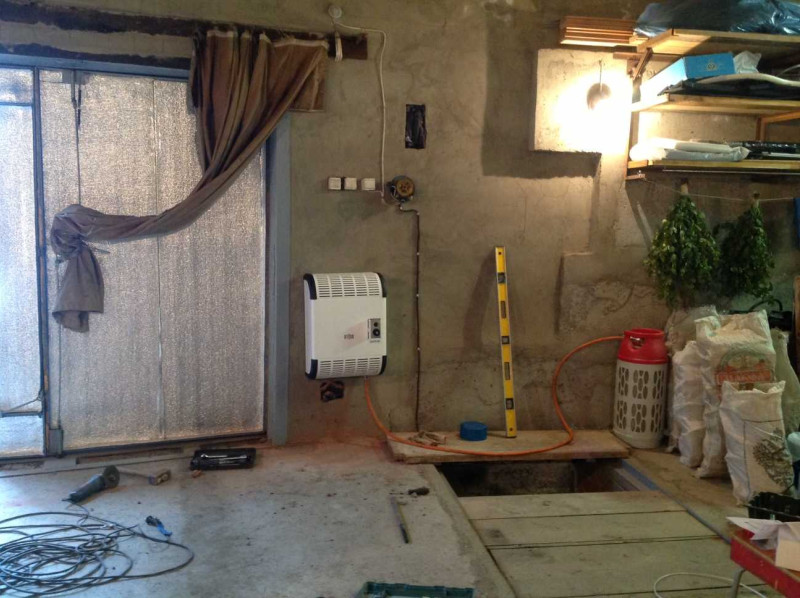

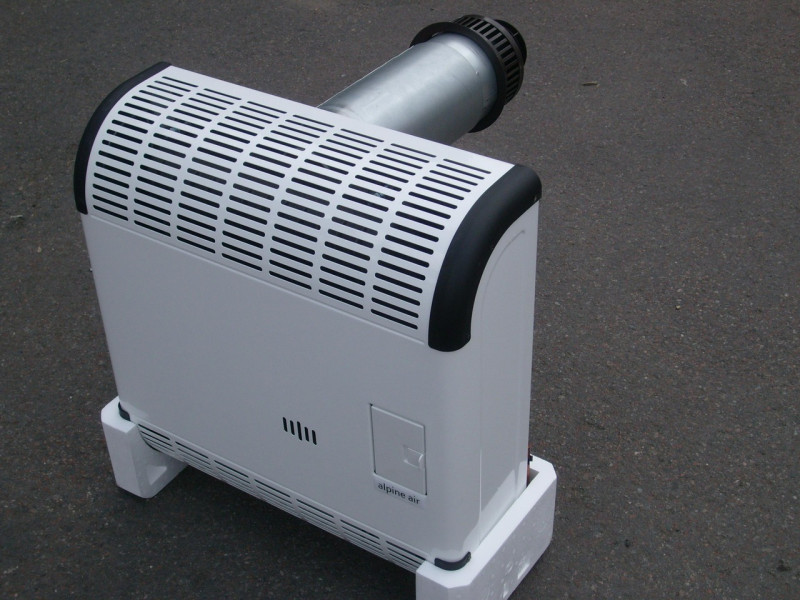

Конвекционные обогреватели

Подобные устройства комплектуются внутри керамическим либо стальным теплообменником, разогреваемым до нужной температуры с помощью открытого пламени. После этого данный элемент отдаёт тепло в окружающее пространство посредством естественной воздушной конвекции. Снизу через специальные отверстия в печь поступает холодный воздух, а сверху в окружающее пространство выбрасывается нагретый до высокой температуры.

Для нагрева внутреннего пространства гаража газовым конвекторам требуется достаточно много времени. Зато потом они хорошо поддерживают комфортную температуру в течение длительного времени.

К основным преимуществам подобных устройств стоит отнести:

  • сжигание топлива в закрытой камере;
  • эффективный расход газа;
  • безопасную эксплуатацию за счёт отсутствия выхода продуктов сгорания во внутреннее пространство. Такое оборудование обычно монтируется на стену и подсоединяется к коаксиальному дымоходу.

Производители предлагают модели, укомплектованные дополнительным вентилятором, обеспечивающим принудительный воздухообмен. Такие устройства отличаются повышенной производительностью и способны обогреть значительную площадь. Однако они являются энергозависимыми.

Инфракрасные каталитические и керамические

Инфракрасное газовое оборудование по своей эффективности существенно превосходит электрические аналоги. Каталитический обогрев обеспечивается за счёт эффекта катализа. На нагревающей поверхности с платиновым напылением окисляется газ. Сам элемент прогревается до 200?С.

Входящий в состав устройства катализатор, способствует полному сгоранию вещества. На выходе образуется углекислый газ и вода. Устройства безопасны в эксплуатации за счёт последующего обезвреживания 95% продуктов сгорания. На протекание реакции требуется меньше кислорода, чем в других случаях. Однако такие устройства имеют непродолжительный срок службы. Ресурс работы составляет всего 2–2,5 тысячи часов.

У керамических устройств нагреваются специальные элементы, от которых затем начинает прогреваться окружающий воздух. Они комплектуются датчиком кислорода и утечки газа. Имеют защиту от пожара. В зависимости от исполнения, способны прогреть 4-40 м?. Такие печи предъявляют повышенные требования к качеству смонтированной вентиляции. При отсутствии таковой, стоит сделать выбор в пользу устройств другого типа.

Газовые камины

Такие печи способны стать неплохим вариантом для отопления гаража. Они способны прогреть помещение определённой площади. Мощные модели позволяют создать комфортные условия на 200 м?. В процессе работы газовые камины не создают особого шума. Имеют достаточно высокий КПД: 80-85%. Для сравнения, у дровяных аналогов всего 15-20%.

Производители предлагают мобильные газовые камины, которые при необходимости можно перенести с одного места на другое. Нередко доступен дистанционный способ управления и возможно поддержания температуры в заданном диапазоне. Обходятся подобные печи достаточно дорого.

Тепловые газовые пушки

Из существующих разновидностей газового оборудования именно тепловые пушки способны прогреть помещения гаража за минимальное время. В зависимости от исполнения, подобные устройства либо комплектуются вентилятором, либо работают исключительно за счёт тяги, создаваемой сжигаемым газом. Первый предполагает подключение к электросети и имеет большую мощность.

Камеры сгорания в тепловых пушках делятся на открытые и закрытые. В первом случае существует вероятность попадания небольшого количества продуктов сгорания во внутреннее пространство. В процессе работы устройства создают достаточно мощный тепловой поток, что неизбежно приводит к повышению концентрации пыли в воздухе.

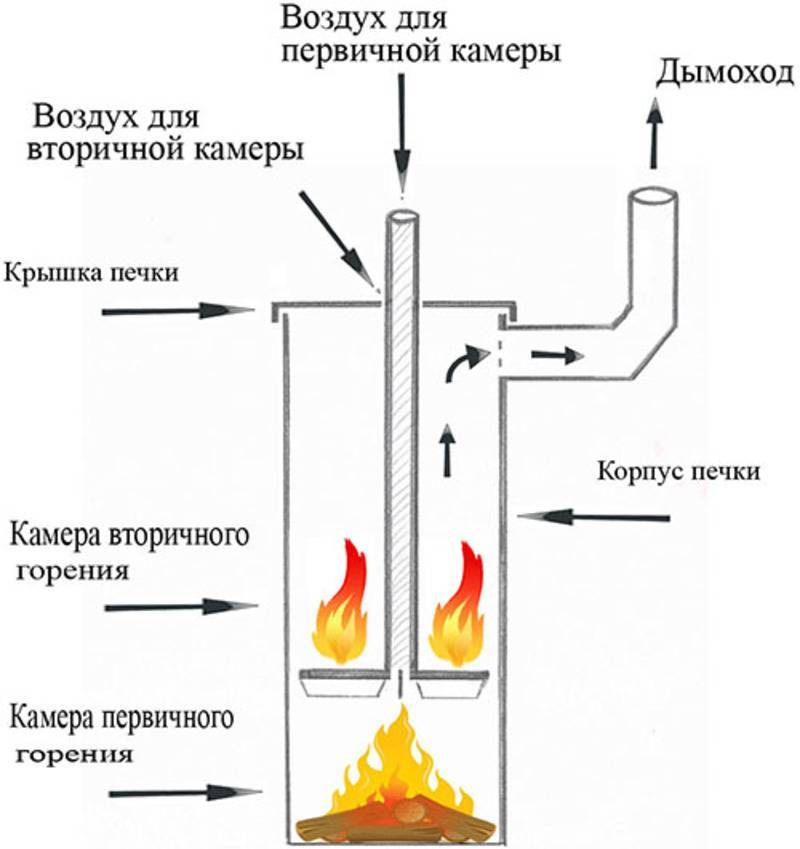

Мини-котел длительного горения

Для продолжительного отопления гаража рекомендуется рассмотреть вариант изготовления печи длительного горения. Суть ее работы заключается в использовании древесных газов в качестве топлива. Они возникают в результате тления дров. В отличие от вышеописанного варианта, печь для гаража из металла длительного горения имеет большую камеру для загрузки топлива, систему давления, состоящую из телескопической трубы и плоского основания. Этот блок располагается в верхней части конструкции.

После загрузки топлива оно подпаливается снизу. Ограничение притока кислорода провоцирует процесс тления. Образовавшийся газ попадает в камеру дожига, где обогащается кислородом и возгорается.

Особенности изготовления конструкции:

  • в качестве корпуса можно использовать бочку или газовый баллон;
  • для обогащения газа кислородом устанавливают маломощный вентилятор;
  • патрубок для подключения дымохода располагается горизонтально;
  • низкая температура в дымоходной трубе может стать причиной появления конденсата, поэтому рекомендуется использовать сэндвич-конструкции.

Среднее время работы на одной загрузке топлива может составлять 8-12 часов. Это зависит от объема печи и скорости подачи воздуха в камеру дожига.

Как сделать печку для гаража

К сожалению для гаражей отопление не предусмотрено (хотя, может, и к счастью, учитывая нынешние тарифы), потому обогреваться приходится самостоятельно. Ну а любой обогрев — это печка. В данном случае она должна быть небольшой, но эффективной — требуется быстро вывести помещение из «минуса» в хороший «плюс». Так что выбирая конструкцию, не забывайте что печь для гаража должна быстро и легко разгораться. Еще желательно, чтобы она могла топиться отходами — закупать хорошие дрова очень небюджетно, да и хранить особо негде. Ну и еще одно требование — конструкция должна быть простой, чтобы легко можно было сделать своими руками.

Мини буржуйка

Особенности изготовления

Есть много автолюбителей, которые проводят свое свободное время в гараже, ухаживая за своей машиной.

Такие любители порой превращают бокс в полноценную мастерскую, оснащенную станками и разнообразным оборудованием.

Часто в гараже делается уголок отдыха, превращая помещение в почти полноценную квартиру. Но зимой без отопления в любом случае не обойтись, поэтому один из самых распространенных вариантов – устройство небольшой печки.

Большая в гараже не нужна – объем помещения невелик и даже маленькая буржуйка, сделанная из газового баллона способна прогреть его на час.

При устройстве гаражного отопления нужно учитывать, что прогрев должен быть равномерным. Важна также вентиляция для обеспечения притока свежего воздуха и удаления сырости. В этом случае в боксе не появится плесень или грибок.

Отработанные конструкции гаражных печей из металлоконструкций или кирпича позволяют значительно сэкономить.

Буржуйки

Когда речь идет об отоплении небольшого пространства, то стоит вспомнить о буржуйки. Еще столетие назад их сооружали из кирпича. Они использовались для обогрева квартир. Со временем, когда было внедрено централизованное отопление, их стали устанавливать в постройках хозяйственного назначения и подсобках. Сегодня же, буржуйка – идеальный вариант для обогрева гаража.

Конструкции из баллонов, труб и бочек

Для выполнения такой обогревательной конструкции используют различные материалы. Оптимальным вариантом считаются изделия из пропановых баллонов и толстостенных труб. Также возможно использовать бочки

В данном случае стоит обратить внимание на малообъемные изделия, которые имеют толстые стенки

В зависимости от конструктивных особенностей буржуйки бывают горизонтальными и вертикальными. Первый вариант оптимально подходит для дров. Это позволяет использовать дровни любой величины. Конечно, вертикальные конструкции более просты в устройстве. Но, здесь придется измельчать дрова.

В качестве заготовки используют баллон или бочку

Вертикальные

Сделать такой тип буржуйки очень просто. Для этого нужно взять баллон и ли трубу и порезать две части, которые будут значительно отличаться по размерам. Так, нижний отрезок будет использоваться для сбора лозы, а верхний для закладки топливных элементов. Дальнейший алгоритм действий выглядит примерно так:

  1. Вырезать двери. Понадобиться два отверстия: снизу и сверху. Небольшая нижняя дверь используется для очистки камеры от лозы. Верхнее отверстие делается побольше, чтобы легче было закладывать топливо. Отрезанный куски используются для изготовления сам их дверей.
  2. Выполняют колосники и завесы, с помощью которых будет крепиться дверь. Для этого используют стальную арматуру диаметром 12 мм и более. Колосники устанавливаются на расстоянии 2 см.
  3. Приварить дно, если такого нет. В верхней крышке выполнить отверстие, которое будет соответствовать диаметру дымохода. Лучше использовать стандартные трубы, что значительно упростить процесс сооружения буржуйки.
  4. Приварить к дверцам трубки нужного диаметра и установить на буржуйку. Чтобы скрыть щели, рекомендовано дополнительно по периметру дверок наварить полоски металла.

На завершающем этапе проводится установка отопительной конструкции и подсоединение дымохода.

Вертикальные конструкции занимают мало места

Горизонтальные

Создание горизонтальной дровяной печи проводиться несколько иначе:

  1. Снизу приварить ящик из листовой стали, который используется для сбора золы. Над ним в баллоне или бочке делаются отверстия. Чтобы конструкция была более устойчивой, приваривают ножки нужной длины.
  2. Сверху сделать отверстие под дымоход. Приварить трубу, через которую будут отводиться продукты горения.
  3. Сделать отверстие и закрепить дверку. При желании она может быть изготовлена из листовой стали или чугуна.

По такой схеме можно быстро сделать правильно мини печь для отопления гаража из любой заготовки.

Горизонтальные топки удобны в эксплуатации

Две бочки

Такой метод несколько трудоемок в исполнении. Для создания печи используются две бочки разного диаметра. В процессе изготовления одна вставляется в другую, а свободное пространство между ними заполняется смесью гальки, песка и глины. Благодаря такой конструкции можно предотвратить раскалывание стенок и обеспечить сохранение тепла на протяжении длительного времени.

Топка из двух бочек

Буржуйка – особенности изготовления и конструктивные элементы

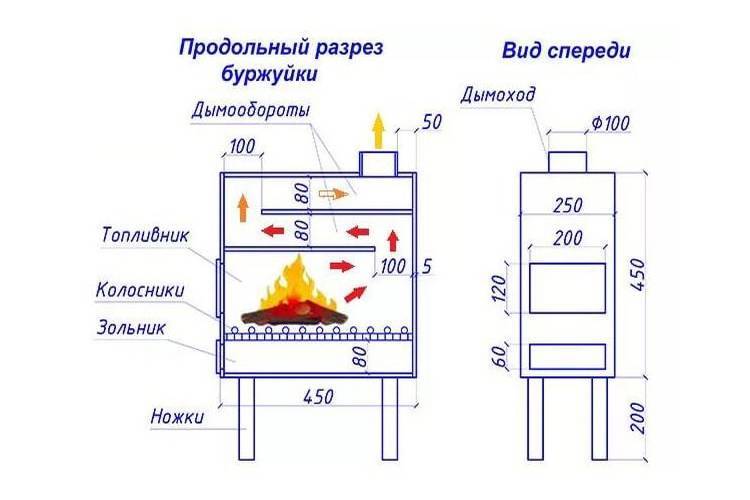

Схема буржуйки

Это достаточно простая конструкция, которая состоит из таких элементов:

  • загрузочная камера или топка;
  • колосниковая решетка;
  • поддувало;
  • зольник;
  • металлическая дверца;
  • дымоход.

Для изготовления установки используйте толстый металл толщиной 4 мм. При креплении дымоотводной трубы к верхней стенке топочной камеры нужно усилить ее. Это место считается самым слабым, металл чаще все прогорает именно здесь.

В качестве колосниковой решетки используйте прочную металлическую сетку. Можно взять готовую или сделать своими руками из уголка или проволоки. В колосниковой решетке сделайте много мелких отверстий для удаления золы.

Для увеличения мощности устройства рекомендуется на его внешнюю поверхность приварить вертикальные ребра, которые увеличат площадь отопительного прибора. Также можете установить внутри топки перегородку как у двухходовой печки.

Самая эффективная буржуйка из газового баллона

Металл или кирпич: что выбрать

Выделяют два основных материала, из которых изготавливают печурки — металл и кирпич. Прежде чем изготовить устройство для теплоснабжения гаража, рекомендуется ознакомиться с особенностями каждого из них.

Металл

Часто гаражи оснащают печами, изготовленными из металлических пластин. К основным достоинствам железных изделий относят то, что они не поддаются воздействию низких и высоких температур. Также железные печурки медленно остывают и быстро разогреваются, что позволяет сэкономить топливо для растопки. Установить металлическое оборудование можно в любом месте гаража, так как оно компактное в отличие от изделий из кирпича.

Однако у железных буржуек имеются недостатки, с которыми лучше ознакомиться. Основным минусом считают то, что из-за использования таких печурок воздух внутри помещения становится слишком сухим.

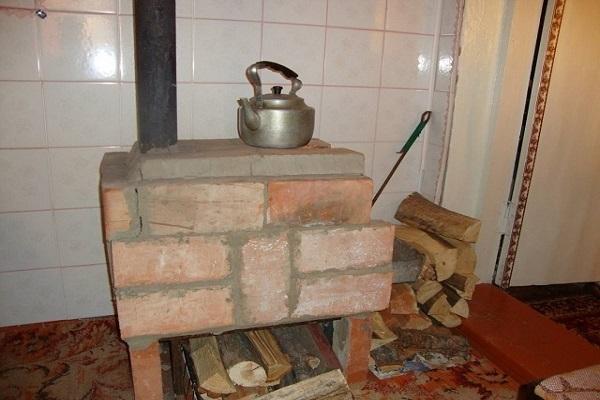

Кирпич

Чаще всего печи из кирпичей устанавливают в загородных домах, однако некоторые используют их для обогрева гаража. Главным плюсом кирпича считают то, что он долго сохраняет тепло. Если протапливать гараж днем и выключать отопление на ночь, помещение не успеет остынуть до утра. Однако если кирпичная конструкция будет сооружена неправильно, она не сможет долго поддерживать тепло.

Для обогрева небольшого автогаража используют кирпичные голландки, отличающиеся прямоугольной формой и небольшими габаритами. Другие разновидности кирпичных печек не подходят для гаражей.

Собираем сами – последовательность действий

Наиболее удобно применить бочку или газовый баллон. В них аккуратно отрезаем верх – материал еще пригодится. В баллоне предварительно откручиваем вентиль, сливаем остатки газа и на несколько дней оставляем, пока не перестанет чувствоваться запах газа. В корпусе вырезаем место для крепления герметичной дверки, через которую удаляется зола. Из 5-миллиметрового металла вырезаем круг, по диаметру несколько меньший внутренней части.

Посредине привариваем трубу для подвода кислорода. Она в нижнем положении должна выступать над поверхностью отопительного устройства на 15 см. Снизу привариваем 6 лопастей высотой 5 см под некоторым углом. Для модели, в основе которой газовый баллон, применяем верхнюю часть корпуса, где вырезаем место под трубу, в бочке для этих целей используем крышку. Воздухоподводная труба должна свободно передвигаться вверх-вниз. Снизу корпуса привариваем ножки для устойчивости. Сбоку верхней части вырезаем круглую дырку и крепим трубу 150 мм для отвода дыма.

Из листового железа изготовить агрегат сложнее. Требуется точность расчетов и разметки всех деталей, разрезать и приварить. Устройство круглой формы сделать в домашних условиях без специальных валков для выгибания металла практически невозможно, конечно, если не применяется тонколистовая жесть, что нерационально. Если нет возможности для скручивания листов, выходом станет изготовление прямоугольной печи. Возможный вариант представлен на чертеже.

По внешнему виду она напоминает известную всем печь-буржуйку, но в конструкцию внесены изменения, повышающие эффективность. Основные изменения касаются поддувала. Оно выполнено из 80-миллиметровой трубы наподобие буквы Г, но для простоты можно выполнить прямым. На патрубке с резьбой сверлим отверстия диаметром 6–8 мм. На резьбу устанавливаем глухую пробку, поворачивая которую по резьбе регулируем горение с большой точностью.

Буржуйка в процессе работы раскаляется, поэтому ее используют не только как отопительную, но и в качестве варочной. По сторонам снаружи устанавливаем экран на расстоянии от стенок 50 мм. Ребра наваривать не стоит – агрегат эффективно работает при раскаленном нутре. Экран служит защитой помещения от инфракрасных лучей, предотвращает перегрев помещения. Их он отражает не менее половины, поддерживая оптимальную температуру в отопительном устройстве.

Отопительные печи на жидком топливе

Жидкотопливные печи для обогрева гаража весьма популярны у отечественных автовладельцев. Основными типами топлива для таких обогревателей является солярка и отработка, которые есть в арсенале большинства владельцев гаражей.

Достоинства жидкотопливных отопителей:

  • высокая эффективность при небольших габаритных размерах;
  • возможность работы практически на любом жидком топливе при условии, что оно не содержит влагу.

Недостатки:

  • пожароопасность;
  • высокий расход топлива;
  • высокая концентрация продуктов горения в воздухе.

Рассмотрим конструктивные особенности отопителей на отработке и самодельных дизельных обогревателей.

Обогреватели на отработке

Собрать эффективную, работающую на отработке печь в гараж своими руками, весьма просто, ведь она состоит всего из трех элементов:

  1. Нижняя емкость, которая выполняет функцию первичной топочной камеры.
  2. Верхний бак, в котором происходит сгорание горючих газов, образовавшихся при нагреве топлива.
  3. Дожигатель – перфорированная трубка, соединяющая нижнюю емкость и верхний бак. Через отверстия в данный элемент поступает воздух, который смешивается с горючими газами и усиливает их горение.

На чертеже детально показаны все элементы печи и порядок их сборки.

Дизельные печи

Дизельные печки для гаража можно приобрести или сделать своими руками. Готовые модели обойдутся автовладельцу дороже, но значительно сэкономят время на изготовление агрегата. Для самостоятельного создания такого обогревателя идеально подходит печь-капельница, чертеж которой представлен ниже.

Конструкция капельницы состоит из следующих элементов:

  • чаша, установленная внутрь стальной трубы;
  • сверху над чашей устанавливается трубка для дозированной подачи топлива;
  • в центре трубы монтируется воздушная труба с отверстиями (дожигатель).

Принцип работы такой печи прост: топливо каплями попадает в разогретую чашу, где мгновенно сгорает, выделяя тепловую энергию и некоторую часть пиролизного газа, который смешивается с воздухом и сгорает в дожигателе. Подачу топлива осуществляют самотеком или посредством вентиля, установленного в разрыв топливопровода за пределами корпуса установки.

Достоинства конструкции:

  • относительная безопасность эксплуатации;
  • высокий КПД.

Недостатки:

  • необходимость обустройства дымохода и обеспечения тяги посредством качественной приточной вентиляции;
  • запах продуктов горения пока печь вышла на рабочий режим.

Следует знать, что «капельница» весьма успешно работает, как на дизельном топливе, так и на любых видах машинного масла и отработке.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
