Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать

Советы по эксплуатации

Категорически запрещено сразу после кладки пытаться разжечь печь. Необходимо подождать до 15 дней для ее просушки. Раствор должен полностью затвердеть. Если не получается дождаться этого естественным способом, попробуйте воспользоваться вентилятором.

После окончания первого этапа просушки печь необходимо постепенно вводить в эксплуатацию и начинать подтапливать малыми порциями дров для прогрева до небольших температур. Делать это рекомендуется непрерывно следующие 2 недели.
Помочь оценить состояние просушки может бумага. Сомните несколько листов и положите их в отверстия для прочистки. Если бумага перестала отсыревать — это верный признак окончания просушки. Далее печью можно начинать постепенно пользоваться.
Последующие три дня печь топят утром и вечером с наращиванием количества дров для увеличения интенсивности работоспособности этого устройства.
Не рекомендуется для “Шведки” использовать дрова из березы или сосны. От них большое количество жара и много сажи. Лучше всего для этих целей подойдет осина.

Отопительно-варочная печь-шведка с духовкой — отличное решение для жилого дома с малой площадью. Если дело касается нерегулярно отапливаемого помещения, здесь подойдет немного другое строение. Выложить конструкцию “Шведки” самостоятельно можно, воспользовавшись инструкцией, приведенной выше.

Чугунные печи

Практический подход к созданию печей позволил внедрить в производство идею полностью металлической конструкции. Чугунные модели стали отражением этой идеи. Они имеют достаточно простое устройство и по принципу работы напоминают обычную «буржуйку».

Полезно знать: Электрические печи для дома и дачи, классификация по типам

В вопросах оформления дизайнеры потрудились на славу. Необходимо отметить, что изделия из чугуна не отличаются внешней привлекательностью. Один только серый и угрюмый тон снижает настроение. Но при всем этом готовые конструкции максимально стильно оформлены. Кроме того, есть возможность внешней отделки чугунной печи с помощью декоративного камня.

Компактный размер печи, даже оснащенной варочной плитой, расширяет границы применимости печи. Ее можно устанавливать, только ссылаясь на удобство монтирования дымохода. Масса камина достаточно большая, но, в отличие от кирпичных устройств, она не накладывает ограничений на напольные покрытия. Так, в качестве основания может быть использована бетонная плита под печь-камин.

Настоящий предмет искусства

Тот факт, что в качестве топлива можно использовать дрова, по-прежнему делает чугунную печь незаменимым помощником в загородном поселке, который минула волна газификации, а высокий КПД участвует в экономии средств бюджета семьи.

Чугунные печи являются автономными, энергонезависимыми устройствами. Кроме топлива, они не нуждаются ни в каком поступлении энергии извне. Это большая редкость, так как многие современные конструкции используют электроэнергию.

Варочная плита, установленная сверху топки, порадует хозяек отличной производительностью, а высокая степень безопасности не требует изоляции устройства от случайного прикосновения, особенно детьми.

Результат работы

После завершения кладки, печи необходимо некоторое время для того, чтобы просохнуть. Как правило, этот период может занять от 10 до 15 дней в зависимости от габаритных размеров конструкции. В этот период все заслонки, дверцы и прочие механизмы должны находиться в открытом состоянии.

Первые несколько топок должны проходить как можно медленней и умеренней. Используется небольшое количество поленьев. Таким образом, устройство можно протапливать порядка 2-3 раз в день.

Печь камин из кирпича огнеупорного

Печь камин из кирпича в небольшом доме

Печь камин из кирпича с варочной поверхностью

Печь камин из кирпича в бане

Печь камин из кирпича с металлической топкой

Печь камин из кирпича позволяет качественно отопить достаточно большой по площади дом, может также располагаться в бане, на улице. А благодаря дополнительным функциям, прекрасно подходит для готовки.

Конструкция печи, её особенности и принцип действия

Прежде чем приступать к самостоятельному изготовлению печи, необходимо тщательно изучить все характеристики устройства.

Если предполагается сделать агрегат для обогрева большого помещения, то печь должна обладать высокой производительностью тепла. Например, для дома или помещения площадью 150 м? следует выбирать печь, рассчитанную на обогрев до 200 м?. Этот «запас» мощности необходим для полной уверенности в том, что каждый уголок дома будет в тепле.

Если рассчитано обогреть помещение площадью 30–50 м?, то печь можно изготовить без указанного «запаса». В таком небольшом помещении утечка тепла будет минимальной, поэтому агрегата с небольшой мощностью достаточно. Автоматическая заправка топлива позволит значительно упростить её обслуживание. При изготовлении такой печи на её корпусе можно предусмотреть варочные панели для приготовления еды. Если печь будет не только источником тепла, но и предметом интерьера, то в её корпусе можно сделать окна из огнеупорного стекла.

Особенности конструкции печей длительного горения

Отопительные приборы длительного горения имеют конструктивные особенности, отличающие их от других печей:

топочная камера имеет объём для загрузки большого количества горючего материала;
корпус печей длительного горения оборудуется большой дверцей;
топочный отсек в корпусе печи разделён на две камеры; одна камера предназначена для тления горючего материала, вторая — для сгорания газа;
конструкция такой печи предусматривает наличие специального отбойника, который препятствует попаданию пламени в дымоход;
этот элемент каркаса печи изготавливается из металлической пластины, которую приваривают в верхней части топочного отсека.

Различия обычной и пиролизной печи

Чтобы понять принцип действия печи длительного горения, нужно сравнить его с работой обычной печи.

Работа обычной печи заключается в нагреве её поверхности и отдаче тепла в помещение. Розжиг топочного материала осуществляется снизу, отчего пламя распространяется по сторонам, направляясь вверх. Это происходит из-за доступа большого количества воздуха в топочную камеру. Топливо в такой печи сгорает быстро, из-за чего температура воздуха в помещении нестабильна — она, то опускается, то поднимается.

Принцип работы печи длительного горения другой. Дрова поджигаются сверху, а огонь распространяется вниз, при этом подача воздуха осуществляется только на место горения. В результате материал тлеет, равномерно выделяя тепло на протяжении долгого времени. Помимо топочного материала выделяется пиролизный газ, который тоже служит в качестве горючего, дополнительно создавая тепло.

В обычной печи топливо сгорает быстро, в пиролизной — медленно тлеет

Строим печь с камином своими руками

Поскольку печь камин из кирпича достаточно тяжелая – ей понадобится собственный фундамент. Особых требований к нему не предъявляется, но верхняя плоскость основания должна быть идеально горизонтальной и ровной. Фундамент нужно расположить так, чтобы дымоход попадал между потолочными балками и стропилами кровли.

Укладка кирпича производится согласно схеме-порядовке. Если не удалось найти готовую сухую смесь печного раствора, придется изготовить ее самостоятельно. Подойдет даже местная глина, если она достаточно “жирная” и прочная после высыхания.

Если используется готовый металлический встраиваемый камин, то кладку вокруг него можно делать на обычном цементном растворе. Но “печную” и, особенно, “топочную” часть – следует выкладывать только на глиняный раствор.

Перед началом работ кирпич следует хорошо вымочить в воде. Для этого понадобится несколько часов, поэтому лучше замачивать кирпич на ночь. Мокрый камень хорошо сцепляется с глиняным раствором и кладка получает необходимую прочность.

Если кладка вокруг камина получилась невыразительной, можно добавить вокруг него декоративных элементов. Неплохо смотрится отделка натуральным камнем, специальным печным кафелем, кованными чугунными элементами декора. Печи камины, своими руками созданные и декорированные, заслуженно являются предметом гордости их владельцев.

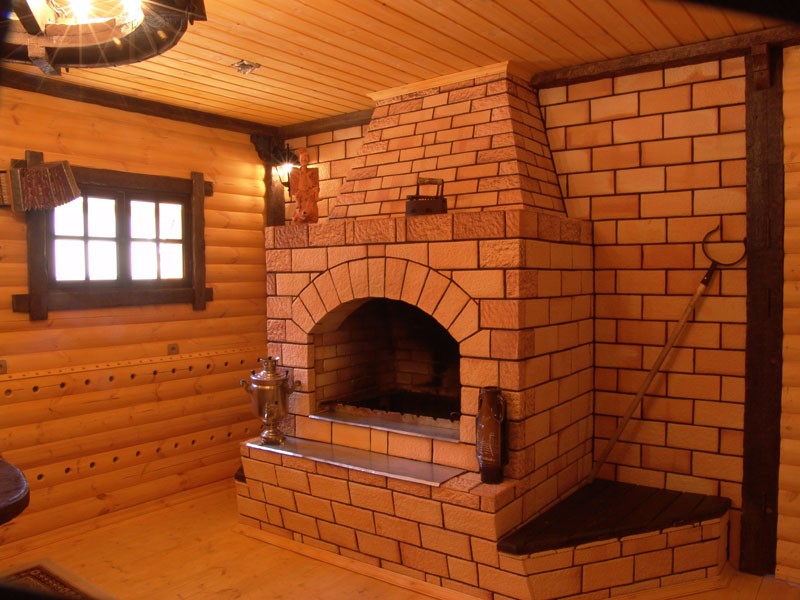

Камин у стены

Виды шведки

Существует несколько популярных видов шведской печи.

Печь в виде камина устроена таким образом, что варочная поверхность выходит на кухню, а декоративная часть с топкой и каминным порталом выходит в гостиную.
Шведка, оборудованная лежаком. Такая конструкция печи достаточно сложная, но в зимнее время она выполняет функцию очень уютной и теплой кровати.
Шведка, оснащенная варочной плитой и духовкой. Задняя часть такой печи обогревает комнату, а функциональная передняя часть располагается на кухне.

Выбор конструкции печи зависит от площади помещения и функциональных задач, которые она должна решать. Если печь необходима исключительно для приготовления пищи на даче и не предполагается обогрев дома зимой, то можно остановить свой выбор на компактной конструкции.

Шведка с одной плитой

Если же печь обустраивается в качестве основного отопительного прибора, то лучше выбирать модель, которая сможет прогреть сразу несколько комнат.

Следует сказать, что шведская конструкция печи является идеальным вариантом для небольшого загородного дома, в котором хозяева обитают не только в летний период.

Конечно, она подойдет и для небольшой дачи. Но шведка достаточно быстро отсыревает, а значит, требует постоянной эксплуатации. В противном случае, ее придется долго просушивать каждый раз перед тем, как ввести в эксплуатацию, а это значительно снижает ее экономичность.

При регулярном же использовании такая печь, оснащенная удобной варочной поверхностью и функциональным духовым шкафом, станет незаменимым помощником по хозяйству и подарит тепло и уют в доме.

Часто задаваемые вопросы

Вопрос: Можно ли заменить ряды с 2 по 10 или 11 на шамот, а дальше возводить печь обычным кирпичом?Ответ: Если планируется частое использование устройства, то да, разрешается. Желательно, чтобы и над плитой, то есть в 11 ряду, также присутствовал шамот.

В: Возможно ли в этой печи три режима топки: летний, осенний и зимний? В чем ее принципиальное различие между трехрежимной «Шведкой» Григорьева?

О: Этот агрегат имеет постоянный режим обогрева, который регулируется только за счет интенсивности топки. Дополнительно в конструкции представлен камин.

В: Возможно ли сделать сверху печи несколько маленьких печурок? Они и выглядят красиво, и подходят для сушки вещей.О: Подобные сооружения уменьшают сечение дымовых каналов или нарушают их конфигурацию. Если что-то менять в таком направлении, то придется много чего переделывать. Получится уже совсем другая печь.

В: Устройство мы соорудили, но при кладке заметили, что по центру конструкции между газаходами образовался глухой канал, который перекрывается вместе с газоходами. Возможно ли сделать его сквозным? Тогда бы все тепло от плиты направлялось через печь наверх по типу дополнительной циркуляции.О: Этот канал действительно глухой, и с ним можно поступить по-разному. Если сделать так, как предлагаете Вы, работу печи это не нарушит. Но зато увеличится нагрев потолка над каналом. Насколько он будет значительным, покажет только эксперимент. Кроме того, в результате приготовления пищи, на потолке, скорее всего, со временем образуется грязное жирное пятно. Можно засыпать это пространство песком, который будет способствовать сохранению накопленного тепла, или попробовать использовать этот канал как вытяжку из варочной камеры, объединив его на уровне 26-27 рядов с основным дымоходом печи. Но тогда требуется на 25 ряду поставить шибер на этот канал, чтобы иметь возможность перекрывать его. Иначе существует вероятность нарушения тяги в печи, особенно при растопке.О2: В «Шведке» использовали этот глухой канал как вытяжку. Работает хорошо. Немного влияет на тягу, но можно приноровиться им пользоваться. Например, открывать только при необходимости. Это пространство над плитой перекрыто обычной чугунной задвижкой.

В: Скажите, как в печи использовать поддув с улицы через вентканал?О: Можно организовать дополнительную подачу воздуха из подпольного помещения.

В: Скажите, получится ли сделать из «Шведки» с камином печь для бани, при этом оставить открытый очаг, а вместо плиты соорудить ящик для камней?

О: Для парной этот агрегат переоборудовать не стоит. Лучше найти отдельное устройство для бани с открытым камином.

В: Какой высоты должна быть труба?О: Расчет производится от колосниковой решетки. Оптимальной считается высота в 5-6 м.

В: Можно ли увеличить площадь топки камина?О: Автор предлагает явно заниженные параметры устройства для сжигания топлива. Скорее всего, расчет идет из того, чтобы максимально исключить задымление помещения.

В: Как правильно возвести печь без духового шкафа, чтобы движение газов не нарушалось, а прогрев нижней части агрегата был не хуже, чем с духовкой?

О: Движение газов останется прежним. За счет этого можно немного увеличить размер топливника и выполнить его футеровку.

Фальш-камин из пенопласта: пошаговая инструкция

Проект отопительно-варочной печи-шведки

Прежде, чем приступать к работам, несколько советов от печника по кладке печей шведка своими руками:

Перед началом работ распечатайте на принтере порядовку и, чтобы не запутаться, выложив очередной ряд, обводите или зачёркивайте его на плане.
Выкладывая фундамент, очень важно проверять по уровню его горизонтальность. Впрочем, с уровнем периодически нужно сверять все дальнейшие ряды.
Каждый кирпич, прежде чем уложить, опускают в воду на 15 секунд

Но замачивать кирпичи нельзя!
Начиная новый ряд, выложите все его кирпичи на место без раствора, уточните размеры, подгоните, а уж потом выкладывайте ряд.
Болгарка очень ровно режет кирпичи нужной формы, но от этого много пыли, поэтому лучше все половинки и четвертинки подготовить заранее на открытом воздухе.

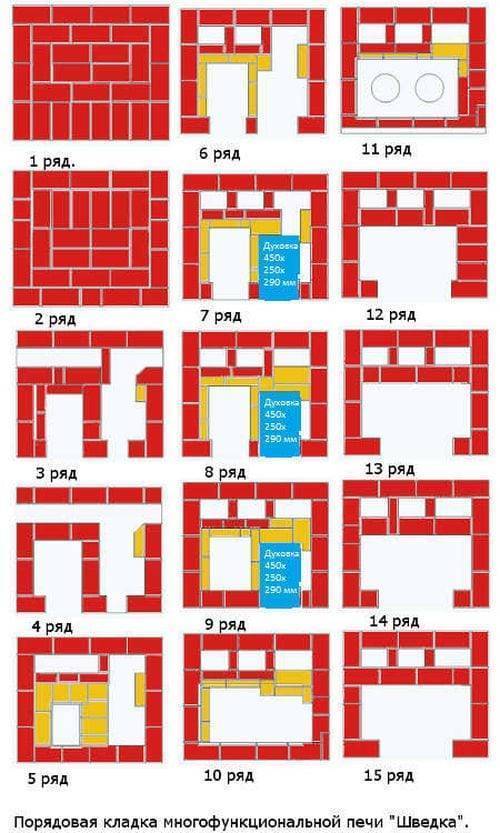

Схема порядовки отопительно-варочной печи шведки с духовкой

Порядовка

Рассмотрим порядовку кирпичной печи-шведки с духовкой своими руками.

1 ряд. Сплошной (28 красных кирпичей).
2 ряд. Дублирующий (если в предыдущем ряду все кирпичи были целые, то здесь много половинок и 3/4 ).
3 ряд. Размечаются кирпичом: слева зольная камера, справа пространство под духовкой (здесь укладывается четвертинка огнеупорного кирпича) и на заднем плане вертикальные каналы. Устанавливаются дверки: зольника (25 х 14 см), три для прочистки (14 х 14). Несколько кирпичей устанавливаются на ребро. Красного кирпича — 19 шт.
4 ряд. Вертикальные каналы пока объединены. Наращивается зольная камера. В пространстве под духовкой укладывается половинка огнеупорного кирпича. 14,5 красных кирпичей в ряду.
5 ряд. Перекрываются дверки всех каналов и камер. Зольная камера выкладывается огнеупорным кирпичом (это будет низ топливника). Оставляется проём под колосники (вырезается уголок по периметру отверстия, в который и укладывается решётка). 16 красных + 8 шамотных кирпичей.
6 ряд. Устанавливается дверка топливника, разделяются вертикальные каналы. Между топливником и духовкой стенка в четверть огнеупорного кирпича. Устанавливается духовка. 13 красных + 3,5 огнеупорных.
7 ряд. Дублирующий.
8 ряд. Огнеупорным перекрывается вход в канал за духовкой. 13 красных + 5 огнеупорных.
9 ряд. Над дверкой топливника укладываются два кирпича, один из которых срезан наискосок снизу, а другой – сверху. 13,5 красных + 5 огнеупорных.
10 ряд. По подобию предыдущего ряда перекрывается дверка духовки. Не выкладывается стенка между топливником и духовкой. В кирпичах выбирается уголок, для установки плиты. На фронтальную часть печки устанавливается уголок (длиной 1м 20см). 15 красных, 4,5 огнеупорных.
11 ряд. Формируется варочная камера. 16,5 красных.
12 — 15 ряд. Дублирующие.
16 ряд. Подготовка к перекрытию варочной камеры. В переднюю часть кладётся 70-см. уголок, а над камерой – три уголка по 90,5 см. 14,5 красных.
17 ряд. Наглухо перекрывается варочная камера, оставляется только вытяжное отверстие в полкирпича. 25,5 красных.
18 ряд. Дублирующий. Устанавливается ещё один уголок. 25 красных.
19 ряд. Наращиваются: вытяжной канал, сушильные камеры, вертикальные каналы. 16 красных.
20, 21 ряд. Дублирующие.
22 ряд. Меньшая сушильная камера перекрывается стальной пластиной 19 х 34 см. 16 красных.
23 ряд. Над вентиляционным отверстием вырезается место для задвижки. Задвижка 13 х 13 см. 17 красных.
24 ряд. Объединяются два вертикальных канала за духовкой. 15,5 красных.
25 ряд. Объединяется паровытяжной канал с вертикальным каналом за ним. 15,5 красных.
26 ряд. Наращиваются все камеры и каналы. Во фронтальной части устанавливается 90,5-см. уголок. Над сушильной камерой укладываются две полоски по 65 см. В большом стальном листе (80 х 90,5) вырезается угол по размеру углового вертикального канала. Укладывается лист, перекрывая всю поверхность печки, включая два канала за духовкой. Со всех сторон оставляется не закрытым расстояние в полкирпича.
27 ряд. Сплошной, перекрывающий всю площадь, кроме вертикального канала. Со всех сторон кирпич теперь «нависает» над предыдущими рядами на 2,5 см. 32 красных.
28 ряд. Ещё один сплошной ряд, кирпичи ещё больше «нависают» со всех сторон (ещё на 2,5 см). 37 красных.
29 ряд. Сплошной ряд, первоначального размера печи. 26,5 красных. Тело печи завершено.
30 ряд. Формируется основание трубы. В кирпичах вырезается уголок по размеру дымовой задвижки. Устанавливается задвижка. 5 красных.
31 ряд и далее. Наращивание трубы.

Варианты переделывания

Русская печь

Самым простым способом переделывания считается метод расширения конструкции. Его особенность состоит в том, что старую печку придется хорошо вычистить, а само оборудование сделать более современным – поменять устаревший отделочный материал на новый.

Самые большие трудности возникают с перепланировкой топки прежней печи. Специалисты советуют использовать чугунные пластины или огнестойкий кирпич для перекрытия топки.

Переделать печь полностью – это самое сложное задание. Работы начинаются с полного демонтажа всей конструкции. После чего рассматривается фундамент. Если его качество соответствует современным требованиям, то его можно не демонтировать. Старый и потрескавшийся фундамент придется переделать.

Стоит отметить, что полный демонтаж постройки необходимо также проводить правильно:

Надстройка полностью демонтируется от потолка до пола;
Целые и хорошие кирпичи откладываются в сторону (в процессе постройки новой конструкции их можно использовать);
Демонтаж старой печи не должен сопровождаться сильными разрушениями близстоящих стен и предметов интерьера;
Внимательно следите за прежней топкой. В процессе демонтажа старайтесь не повредить ее дверцы или камеры. Поврежденное оборудование придется выбросить и сделать новое.

Преимущества и недостатки

Материалы

Для постройки «Шведки» используют 890 штук кирпича. Необходимые печные приборы:

одна дверца для топки, размера 21х25 см.;
одна дверца для поддувания, размера 14х14 см.;
четыре прочистные дверцы, размеров 14х14 см.;

Шведка с лежанкой

одна дверца для прочистки, размера 7х14 см.;
одна плита из чугуна, с габаритами 41х71 см.;
одна чугунная решетка, для колосника, 17,5х25,5 см.;
одна духовка, с габаритами 46х36х30 см.

Также надо построить уголок, для которого потребуется:

550 штук кирпича,
одна заслонка, 24х13 см.,
одна сетка для камина.

Для каменной полки и перекрытия устья необходимо будет своими руками изготовить железобетонные плиты

При кладке над полкой для камина нужно уделять внимание тому, чтобы швы создавали точные вертикали. Кирпичи должны быть все одной длины

Пошаговое руководство сборки

Используя металлические уголки, соберите раму, имеющую ножки прямоугольной формы. Данный каркас будет использоваться как основание;
Закрепите основание к напольному перекрытию и уложите металлический лист на верхнюю часть поверхности;
Из металлических листов нужно собрать конструкцию, напоминающую по своему внешнему виду ящик. Это и есть камера для поленьев;

Внутреннюю часть данной конструкции необходимо разделить на два участка, после чего устанавливается заслонка. Первый отсек необходим для размещения горящих поленьев, в то время как второй необходим как накопительный, для отвода дымовых масс;
Устанавливаем дверцу для топочной камеры и закрепляем получившуюся топочную камеру на уже собранном основании;
Собираем и обустраиваем дымоход. Сделать его можно из труб, для стыковки и соединения различных участков и элементов используются раструбы. Швы необходимо замазать специальным герметичным составом, имеющим высокую термостойкость. Для сборки изогнутых частей используйте специальные колена;
Для закрепления дымохода используете хомуты и кронштейны;

Готовое решение для дачного или загородного дома: чертёж

Готовая железная печь, декорированная коваными деталями и узорами

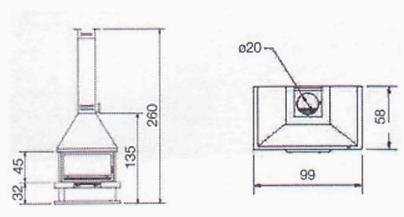

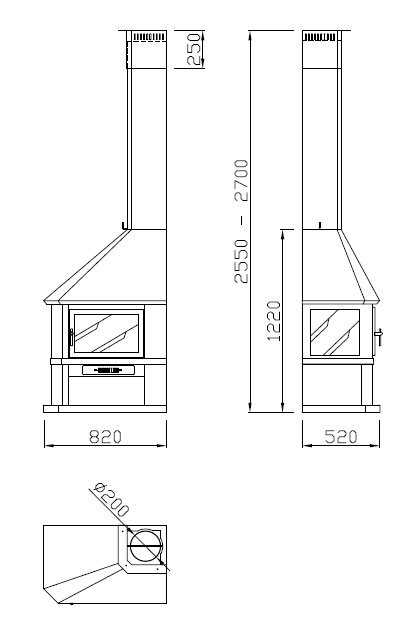

Чертёж пристенного железного очага с замерами и видом с трёх ракурсов

8. Стены за печью и напольное покрытие, расположенное около конструкции, должны быть изолированы термостойкими материалами.

В дополнение и для придания железному очагу индивидуальности, можно выполнить его облицовку жаропрочными материалами (изразцы, терракота, природный и искусственный камень, штукатурка).

Стоимость кирпичной печи «под ключ»

На рынке можно найти много предложений по печному строительству. Эти предложения делятся на два вида:

Услуги по кладке (только работа);
Работа «под ключ».

Второе предлагают профессионалы и компетентные фирмы. Тут не просто «сделал и ушел», а должны быть гарантии на работу и материалы. Что включает в себя стоимость печи «под ключ»:

Расчет по материалам и их подбор, учитывая их немалую номенклатуру – около 15-20 наименований. Если вдруг окажется что-то не то или лишнее, то печник берет эти хлопоты на себя;
Доставка и выгрузка материалов;
Собственно кладка печи;
Установка печной фурнитуры: дверки поддувала, колосника, топочной дверки, варочной плиты, духовки, дверки для прочистки, задвижки и т.д.;
Прорезка проемов в стене, перекрытии и крыше;
Обеспечение противопожарных мер;
Обустройство и заделка прохода трубы дымохода через крышу, включая заботы установке лестниц или лесов для этих работ;

Все эти работы довольно обширные и трудоемкие, а при заказе только кладки все дополнительные работы нужно оплачивать за дополнительные деньги. И выливается всегда это намного дороже, нежели изначальный заказ печи «под ключ» с гарантией.

Требуйте гарантий

После выполнения работ и запуска печки в эксплуатацию могут возникать проблемы: треснутые кирпичи, раскрошившийся раствор, перекос дверок и подобные казусы. Если печник работал с вашим материалом, то он вполне может перевести все стрелки на то, что ему был предоставлен некачественный материал. Не редкость, когда до «мастеров», выполнивших свою работу, потом нельзя дозвониться, потому что они просто меняют номер.

Цены самых популярных кирпичных печей

Стоимость кладки печей из кирпича зависит от выбранного вами вида. Далее представлена стоимость наиболее популярных моделей печей и каминов.

«Голландка» — кирпичная отопительная печь «под ключ»

Характеристики:

Цена от 150 тыс. рублей (без расходов на транспорт и фундамент);
Размеры 1040 x 880 мм;
Обогреваемая площадь до 40 м2;
Материалы: огнеупорный кирпич (топка), печной кирпич витебский кирп. цех №1, финская фурнитура, фирменные печные смеси;
печная труба «четверик» 5 м;
Срок выполнения работ ? 2 недели.

«Шведка» — кирпичная отопительно-варочная печь «под ключ»

Характеристики:

Цена от 170 тыс. рублей (без расходов на транспорт и фундамент);
Размеры 1040 x 880 мм;
Обогреваемая площадь до 30 м2 и готовка пищи;
Материалы: огнеупорный кирпич (топка), печной кирпич витебский кирп. цех №1, финская фурнитура для печи, фирменные печные смеси;
печная труба «четверик» 5 м;
Срок выполнения работ ? 2 недели.

«2 в одном» — печь-камин из кирпича «под ключ»

Характеристики:

Цена от 190 тыс. рублей (без расходов на транспорт и фундамент);
Два способа использования: 1.Камин; 2.Отопительная печь;
Материалы: огнеупорный кирпич (топка), печной кирпич витебский кирп. цех №1, финская фурнитура, чугунная дверка 500 x 500 мм, фирменные печные смеси;
печная труба «пятерик» 5 м;
Срок выполнения работ ? 2,5 недели.

«3 в одном» — печь-камин из кирпича с хлебной камерой «под ключ»

Характеристики:

Цена от 200 тыс. рублей (без расходов на транспорт и фундамент);
Три способа использования: 1.Камин; 2.Отопительная печь; 3.Приготовление пищи;
Материалы: огнеупорный кирпич (топка), печной кирпич ильинский, финская печная фурнитура, чугунная дверка 500 x 500 мм, фирменные печные смеси;
печная труба «пятерик» 5 м;
Срок выполнения работ ? 2,5 недели.

Открытый камин из кирпича «под ключ»

Характеристики:

Цена от 140 тыс. рублей (без расходов на транспорт и фундамент);
Размеры каминного портала 640 x 560 мм;
Материалы: огнеупорный кирпич (топка), печной кирпич ильинский, фирменные печные смеси;
печная труба «шестерик» 5 м;
Срок выполнения работ ? 2 недели.

Барбекю-мангал + варочная плита «под ключ»

Характеристики:

Цена от 160 тыс. рублей (без расходов на транспорт и фундамент);
Два способа использования: 1.Барбекю-мангал; 2.Плита с конфоркой на 40 см;
Материалы: огнеупорный кирпич (топка), печной кирпич ильинский, фирменные печные смеси, чугунная плита 700 x 510 мм;
печная труба «шестерик» 2 м;
Срок выполнения работ ? 2,5 недели.

«Русская» печь с лежанкой «под ключ»

Характеристики:

Цена от 230 тыс. рублей (без расходов на транспорт и фундамент);
Материалы: огнеупорный кирпич (топка), печной кирпич ильинский, фирменные печные смеси;
печная труба «пятерик» 5 м;
Срок выполнения работ ? 3 недели.

Особенности

Печь шведка имеет сложное строение. Ее особенностями являются:

размещенная рядом с топкой духовка;
немалое количество камер-колпаков;
сложная система каналов.

Пространство, в котором находится металлическая духовка, соединено с топкой. Конструкция такова, что между топкой и духовкой есть кирпичная стенка. Однако вверху этой стенки имеется канал для прохождения горячего воздуха. Благодаря такой хитрости духовку нагревает созданный в топке жар, и пламя при этом не имеет контакта с железом. Достаточно открыть дверку духовки, как в помещение хлынет теплый воздух.

Камеры-колпаки сильно повышают теплоотдачу угарных газов. К этим камерам подходит два канала. Оба размещаются внизу. По одному входит дым, по второму выходит. Принцип работы камеры следующий: горячий воздух поднимается вверх и, нагревая верхнюю часть колпака, становится холоднее. Далее он выходит из камеры и попадает в другие. В результате отдача тепла становится максимальной и отопительная печь на даче или в доме сильно нагревается.

Система каналов очень хитрая и, соответственно, сложная. Она позволяет управлять перемещением угарных газов в разные камеры-колпаки. При этом можно делать так, чтобы они не попадали в некоторые камеры. То есть можно управлять режимами работы печи и определять уровень ее нагрева. Большинство моделей «шведки» работают в трех режимах: летнем, осеннем и зимнем. Переключение между тремя режимами происходит благодаря заслонкам. Особенности работы отопительной печи в каждом режиме можно увидеть в разных видео.

Печь-камин своими руками

Советы по эксплуатации

Чугунные печи

Результат работы

Конструкция печи, её особенности и принцип действия
