Пистолеты Hilti для монтажной пены: устройство и применение

Распорный анкер хилти

Есть и другие конструкции подобных креплений, принцип работы которых отличается лишь незначительными нюансами благодаря особому исполнению распорной втулки:. Очень простой в действии крепеж — фактически это просто металлический чопик с внутренней резьбой и клином в форме конуса. В бетонной поверхности предварительно высверливают отверстие подходящего размера.

После этого анкер просто забивается в подготовленное гнездо молотком лучше киянкой, чтобы не расплющить.

Маркировка анкеров

А в этой статье говорится о грунтовых анкерах. Распорный анкер HSLB отличается специальной головкой, которая легко закручивается до необходимого момента затяжки, при этом динамометрический ключ не нужен.

Его стоимость выше средней, так как длина всегда больше мм. Распорные анкеры HSLG в строительстве применяются для высоких нагрузок. Цена умеренная. Анкеры HSA-F обладают небольшой ценой. А здесь статья про установку анкерных болтов.

Анкера распорного вида могут использоваться для различных целей

Крепление деталей с помощью анкера потолочного Комментарии 0 Спасибо! Ваш комментарий появится после проверки. Добавить комментарий Отменить ответ Получать новые комментарии по электронной почте. Вы можете подписаться без комментирования.

Описание

Химический анкер BIT-PE — высокоэффективный двухкомпонентный химический состав на основе синтетической быстроотверждаемой полиэстерной смолы в сочетании с металлическими анкерными элементами (резьбовыми шпильками, анкерными болтами, арматурными прутками и т.п.). Химические анкеры BIT-PE специально разработаны для осуществления анкерных креплений высокой надежности в стенах, выполненных из различных видов керамического кирпича (полнотелого, пустотелого), крупноформатных керамических камней и блоков с учетом физико-механических свойств, прочностных характеристик, коэффициентов температурного расширения и конструктивных особенностей данного класса строительных материалов. Единственно возможный способ осуществления надёжного крепления в пустотелых материалах в сравнении со всеми известными типами распорных дюбелей и анкеров. Несущая способность крепления зависит только от прочности материала основания.

Химический анкер BIT-PE обладает повышенной вязкостью, что позволяет при установке анкеров в пустотелые материалы с применением сетчатых гильз оптимально заполнять пустоты, обеспечивая лучшую адгезию с внутренними перегородками, одновременно исключая перерасход состава, снижая стоимость крепления и повышая экономическую эффективность.

При применении металлических сетчатых гильз BIT-MS глубина заделки химического анкера может варьироваться в соответствии с выбранной глубиной заделки резьбовой шпильки. При увеличении глубины заделки несущая способность химического анкера увеличивается.

Нормативно-разрешительная документация:

Время отверждения и время схватывания химического состава

Геометрические характеристики анкерных креплений при установке в основание из тяжелого бетона В20 (С20/25)

Эксплуатационные характеристики анкерных креплений при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25)

Время отверждения 2
+25	5	30
+15	9	60
+5	20	90
-5	40	180
Диаметр отверстия вприкрепляемомконструкционном элементе,df(мм)	Стандартная глубиназаделки,Lo(мм)	Максимальный момент затяжки,Tinst(Нм)
в бетоне	в кирпичной кладке
M8	10	9	80	10	3
M10	12	11	90	20	13
M12	14	13	110	40	24
M16	18	17	125	80	43
M20	24	22	170	120	—
M24	28	26	210	160	—

Диаметр анкера,d(мм)	Максимальная нагрузка*(кН)	Расчетная нагрузка(кН)	Рекомендуемая нагрузка	Стандартное расстояние от края (мм)	Стандартное расстояние между осями анкеров,
На вырыв(NRk)	На срез (VRk)	На вырыв (Ncal)	На срез (Vcal)	На вырыв(Nr)	На срез (Vr)	На вырыв (Ca,N)	На срез(Ca,V)
М8	19,9	9,4	12,7	7,2	9,1	5,1	80	80	160
М10	27,6	15,7	12,1	12,0	8,7	8,6	100	90	200
М12	38,1	22,0	16,8	16,8	12,0	12,0	120	110	240
М16	54,7	40,9	24,1	31,2	17,3	22,3	160	125	320
М20	84,4	64,0	38,1	48,8	27,2	34,9	200	180	400
М24	108,0	92,4	47,6	70,4	34,0	50,3	225	220	450

Правила эксплуатации пистолета для монтажной пены

Инструмент быстро выйдет из строя, если вы будете:

-оставлять заполненный пистолет без баллона;

-держать клапан инструмента открытым, когда он не используется в течение длительного -времени;

-хранить пистолет, на который накручен баллон с монтажной пеной, больше семи дней; нажимать на курок в отсутствие баллона.

Чаще всего причиной выхода пистолета из строя является засохшая в нем пена. Чтобы этого не произошло, необходимо:

-после каждого использования инструмент тщательно промывать; редуктор и сопло пистолета промывать не только после каждого использования, но и при смене баллонов с пеной.

На состоянии инструмента плохо сказываются также падения и сильные удары. Если же по какой либо причине вы нарушили правила эксплуатации инструмента, можете не сомневаться – пену он выдавать перестанет. Как же быть в этом случае? Каждый решает этот вопрос по-своему. Кому-то проще выкинуть неисправный пистолет. Если же вы не намерены тратить лишние деньги на приобретение нового устройства, попробуйте его починить.

Причины неисправности пистолета для монтажной пены

В первую очередь, потребуется правильно определить причину неисправности инструмента. Не всегда она кроется в устройстве самого пистолета, если так то надо было правильно выбирать пистолет для монтажной пены. Например, если курок нажимается без усилий, а пену инструмент не выдает, дело может быть и в неисправности баллона. Особенно часто эта неприятность случается в холодный период. Если пена из за неправильного хранения была переморожена, то выходить из баллона она будет очень плохо.

Чтобы проверить, исправен ли баллон, замените его. Если же вы убедились, что дело в засохшей пене, на помощь вам придут специальный очиститель или ацетон, спички (деревянные или пластиковые зубочистки, ватные палочки), ветошь (вата, марля), отвертка.

Чаще всего в подобных случаях причиной поломки инструмента является выход из строя шарикового клапана, находящегося в редукторе. Происходит это из за того, что он забился пеной. Для того чтобы эту неисправность устранить, нужно просто промыть редуктор. Для этого баллон с пеной следует снять, редуктор с помощью очистителя или ацетона промыть, его входное отверстие тщательно прочистить.

Далее взять пластиковую или деревянную палочку и надавить ей на шарик, имеющийся в клапане сверху, попытаться покрутить его надавливая с боков. После того, как редуктор будет очищен, можно повторно проверить исправность пистолета.

Инструкция по разборке и очистке пистолета для монтажной пены

Если и после всех проведенных манипуляций инструмент не выдает пену, одной промывкой редуктора здесь не обойтись. Требуется очистка всего пистолета. Теперь его необходимо разобрать. Делается это следующим образом:

1. Засохшую пену с корпуса аккуратно отмыть, не поцарапав при этом тефлоновое покрытие.

2. Адаптер (редуктор) вывинтить, воспользовавшись отверткой в качестве рычага (просунув ее между спицами), клапан отмыть изнутри. Помогут ватная палочка или зубочистка с намотанной сверху ветошью и очиститель (при отсутствии – ацетон).

3. Запорный клапан (наконечник сопла) отвинтить при помощи ключа и тоже очистить.

4. Промыть стержень и шток пистолета. Для этого их нужно предварительно отвинтить ключом

Конец спицы, выполняющий роль запорного клапана, следует очищать особенно осторожно, чтобы не поцарапать

5. Болт-прокладку открутить, крышку с корпуса пистолета снять, отвинтив регулировочный болт.

6. Вынуть очищенный от пены стержень из корпуса, слегка надавив на его конец. Если стержень не очистить, болт-прокладка может разгерметизироваться.

7. Отмыть от пены все внутренние части инструмента. Если они не отмываются, загрязненные детали выдержите в течение часа в ацетоне. Ни в коем случае не используйте для очистки деталей металлические предметы.

8. После того, как все детали отмыты, пистолет собирают. Делают это, выполняя перечисленные выше пункты инструкции в обратном порядке.

Как правило, этого бывает достаточно, чтобы пистолет для монтажной пены снова заработал. Конечно, для его очистки нужно запастись терпением и потратить несколько часов времени. Зато вы сэкономите деньги, на которые можно приобрести не один баллон монтажной пены.

Если все же у вас “обломалось“, то придется приобретать инструмент заново. Тут выгоднее заказывать в интернет магазине, цены там на много ниже а значит сможете позволить себе выбор более высокого качества. А что бы пистолет под монтажку стоил гораздо дешевле, советуем воспользоваться Кэшбэк сервисом. Удачи!

P. S. Один из примеров применения данного инструмента.

sovetremont.com

С этим читают

Как промыть пистолет с засохшей пеной

Если инструмент не почистить сразу после применения, застывший материал забивает канал выхода и дальнейшая работа с пистолетом становится невозможной. Промывка пистолета для монтажной пены осуществляется при помощи растворителей — вода в этом случае не поможет.

Идеально для прочистки засохшего материала подойдет ацетон, но также можно применять уайт-спирит, растворители 646 и 647, ксилол.

Чтобы удалить сухие остатки из ствола, необходимо с помощью шприца залить ацетон или другую рекомендованную выше жидкость через отверстие для крепления баллона или выпускное сопло. Растворитель размягчит материал и после этого можно будет его удалить под давлением.

Такой вариант актуален в случае с пеной, которая засохла недавно. Если же материал успел сильно закрепиться внутри, придется разбирать все устройство и прибегнуть к механической чистке ствола, с последующей зачисткой тряпочкой, пропитанной ацетоном.

Как разобрать пистолет для монтажной пены, можно посмотреть на видео в ниже. Сделать это несложно, главное правильно выдержать последовательность действий и аккуратно производить чистку небольших деталей, чтобы избежать их поломки.

Перечисленные растворители могут применяться для очистки любых поверхностей от пены. Такими же свойствами обладает Димексид. Данное средство можно приобрести в свободной продаже в аптеке. В отличие от прочих средств, он не действует разрушительно на кожные покровы и подходит для удаления пены со спецодежды.

1. Из чего сделать зубило по металлу
2. Как узнать дает ли генератор зарядку
3. Самоделки для домашней мастерской своими руками
4. Удельное сопротивление медного кабеля

Конструктивные детали пистолета для пены и принцип функционирования

Перед тем, как освоить применение монтажного пистолета для пены, потребуется разобраться с внутренним устройством и принципом функционирования этого инструмента. Главными элементами конструкции рассматриваемого прибора являются следующие детали:

1. Рукоятка — служит для удержания прибора в руке, что облегчает его применение
2. Пусковой механизм или курок — элемент, при нажатии на который происходит выпуск пены из баллона
3. Ствол — удлиненная цилиндрическая трубка, внутри которой имеется канал для транспортировки жидкой субстанции от баллона к соплу
4. Адаптер — механизм, к которому присоединяется баллон с монтажной пеной при ее применении
5. Настроечный винт — дополнительный элемент, который присутствует на всех моделях монтажных пистолетов. Винт предназначен для настройки скорости и объема подачи вспененной жидкости. При изменении положения винта происходит увеличение или уменьшение хода курка

Ниже на фото обозначена конструкция пистолета для пены с указанием главных составных элементов.

В действие инструмент приводится от руки, поэтому относится он к категории ручных устройств. Называется прибор пистолетом по причине внешнего сходства с огнестрельным оружием. Адаптер для присоединения баллона с полиуретановым составом располагается в верхней части корпуса инструмента. Такое расположение является не случайным, так как применять баллон надо вверх дном, чтобы обеспечить выход жидкости. Разобравшись с конструкцией пистолета для монтажной пены, будет полезно узнать принцип его функционирования. Для начала рассмотрим конструкцию пистолета для монтажной пены в разрезе.

Далее подробно узнаем, для чего предназначаются внутренние составные детали рассматриваемого инструмента.

1. Сопло или штуцер — наконечник ствола, через который происходит выход полиуретанового состава
2. Ствол — продолговатая часть, по которой происходит передача полиуретановой смеси от адаптера к соплу
3. Игольчатый стержень — внутренний канал ствола, по которому транспортируется жидкая пена при нажатии на приводной курок
4. Адаптер — устройство, к которому присоединяется баллон с полиуретановым составом
5. Корпус — основание прибора, изготавливаемое из металла или пластика
6. Сквозное отверстие — внутренняя камера, в которой расположены футерки
7. Футерки — соединены с фиксирующей втулкой игольчатого клапана
8. Регулировочный винт — предназначен для настройки объема и скорости выхода пены
9. Пружина — составная деталь регулировочного механизма, которая в зависимости от силы прижима обеспечивает большой или малый уровень прохождения полиуретановой жидкости
10. Рукоятка — составная часть корпуса, предназначенная для удержания инструмента в руке
11. Фиксирующая втулка — соединена с пружиной регулировочного винта и игольчатым клапаном. Отвечает за количественную подачу состава к соплу
12. Курок — соединен с игольчатым клапаном, который перемещается при воздействии на деталь

Зная внешнее и внутреннее устройство рассматриваемого инструмента, следует выяснить принцип работы, по которому функционирует монтажный пистолет для пены. При нажатии на курок осуществляется смещение игольчатого клапана, находящегося внутри ствола инструмента. Внутренняя полость ствола имеет канал, который заполняется монтажной пеной при закреплении баллона на адаптере. Перемещение стержня способствует открытию канала к соплу, в результате чего открывается проход, и выделение полиуретанового состава. Для настройки скорости и объема подачи пены, имеется регулировочный винт (на всех моделях). Его вращение в одну и другую сторону способствует ослаблению или прижатию пружины, воздействующей на фиксирующую втулку.

Это интересно! Полиуретановая или монтажная пена имеет другое название пенополиуретановый герметик. Название герметик этот химический состав получил за счет своих свойств и особенностей применения.

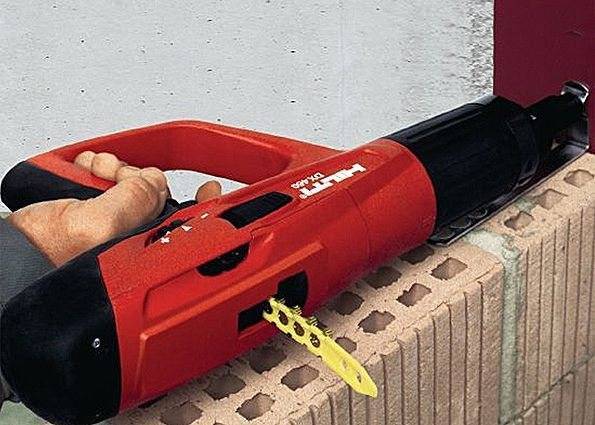

Общие принципы работы с пистолетом для забивания дюбелей

Необходимо подчеркнуть, что металлические дюбеля (или дюбель-гвозди), исключительно применяемые в специальных монтажных пистолетах, характеризуются особым строением и конфигурацией. На классические дюбеля они мало похожи.

Этот тип фиксатора внешне выглядит как обычный гвоздь, имеющим особую шайбу, расположенную вблизи заострённого конца. Она гарантирует качественное, максимально плотное прижатие крепежа к подлежащей поверхности.

Суть процесса работы с монтажным пистолетом состоит в произведении выстрела заряженным дюбелем по обозначенному месту. В результате, стержень входит в материал, а шайба перемещается вверх к шляпке и вместе с ней фиксируется.

Рассматриваемые крепёжные элементы дают возможность выполнять крепление любых материалов на твёрдые основания (камень, кирпич, пластик, бетон и проч.)

Важно помнить, что забивать дюбели в пористые материалы нельзя, иначе крепёж может «уйти» в материал или крепление будет очень непрочным

Устройство пистолета

Конструкция проста и состоит из следующих механизмов и деталей:

• корпус (из металла или пластика);
• ствол;
• игольчатый стержень;
• спусковой механизм на рукоятке;
• сопло (возможно использование съемных насадок с различными характеристиками);
• редуктор с клапаном для установки баллона;
• регулировочный винт, позволяющий изменять траекторию хода спускового механизма, что дает возможность контролировать количество пены, выходящей из устройства.

Если посмотреть на чертеж пистолета в разрезе, можно заметить, что диаметр ствола незначительно больше, чем диаметр игольчатого стержня. Именно по этой полости и поступает под давлением пена из баллона.

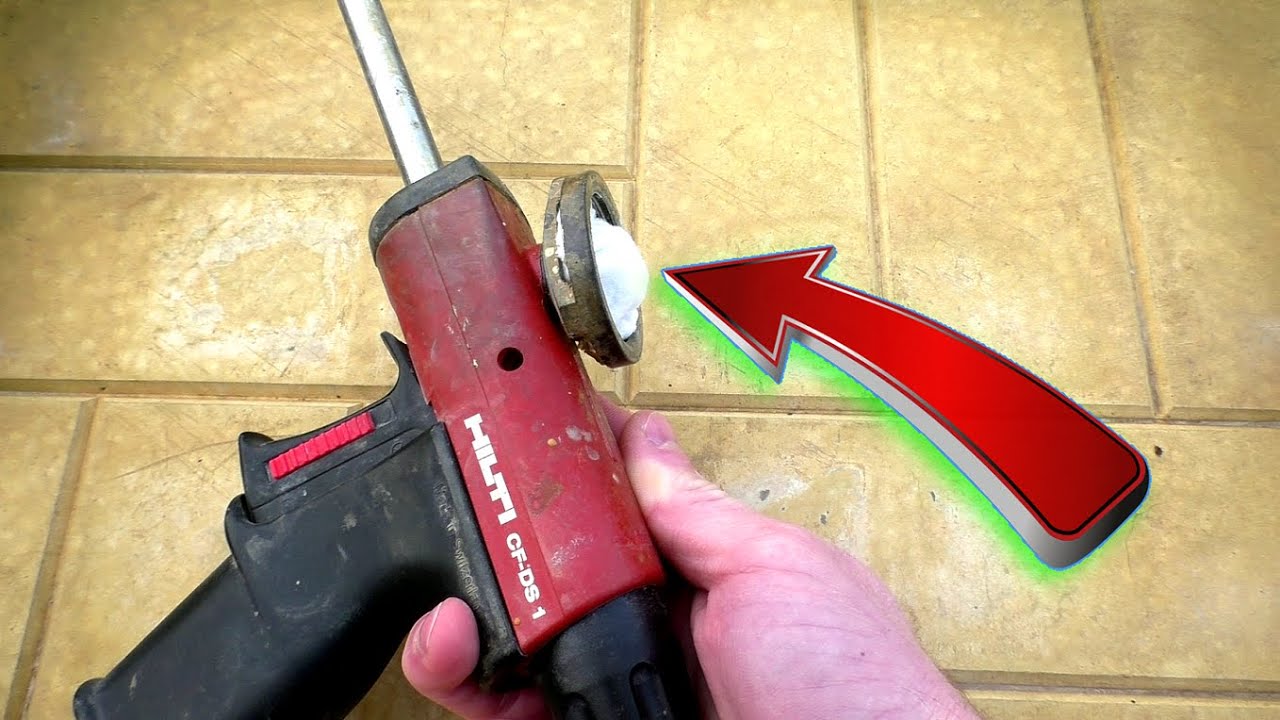

Очистка основного клапана

Она производится без демонтажа всего механизма. Если пена успела схватиться и заблокировала рычаг:

• Не давите на него с излишним усилием. Так можно повредить рамку основания;
• Срежьте лезвием герметик с кончика ствола, постарайтесь сделать углубление;
• Капните внутрь ремувер;
• Опустите пистолет стволом вниз и капните растворитель в шток, чтобы жидкость текла в сторону ствола;
• Подождите 20–30 мин;
• Поступательными движениями нажимайте на крючок, пока он не освободится и не начнет свободно двигаться;
• После промывки рычага, попробуйте накрутить тубу с очистителем и продуть механизм.

Если курок по-прежнему заблокирован, требуется полная промывка всех деталей.

Полная промывка

Рекомендуется при значительных загрязнениях, или если планируется длительное хранение прибора без применения:

• Разобрать оборудование: открутить корону клапана в месте крепления емкостей с растворами.
• Растворитель залить внутрь на распределительный шарик, распылить на детали снаружи.
• Вытащить пружину, поршень, прокладку и так же обработать очистителем.
• Подождать 20–30 мин.
• Протереть все детали жесткой тканью, пропитанной растворителем.
• Проверить подвижность шарика. Если он двигается, обработать элементы машинным маслом, провести сборку инструмента в обратном порядке.
• Если остались загрязнения, повторить процедуру.

Популярные модели и цены на них

Среди профессионалов популярны следующие изделия, входящие в рейтинг самых качественных:

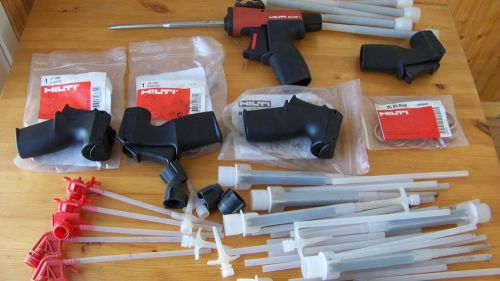

Hilti. Данный производитель предлагает модели для домашнего использования и для профессиональных строителей. Цены колеблются от 650 до 1200 рублей.

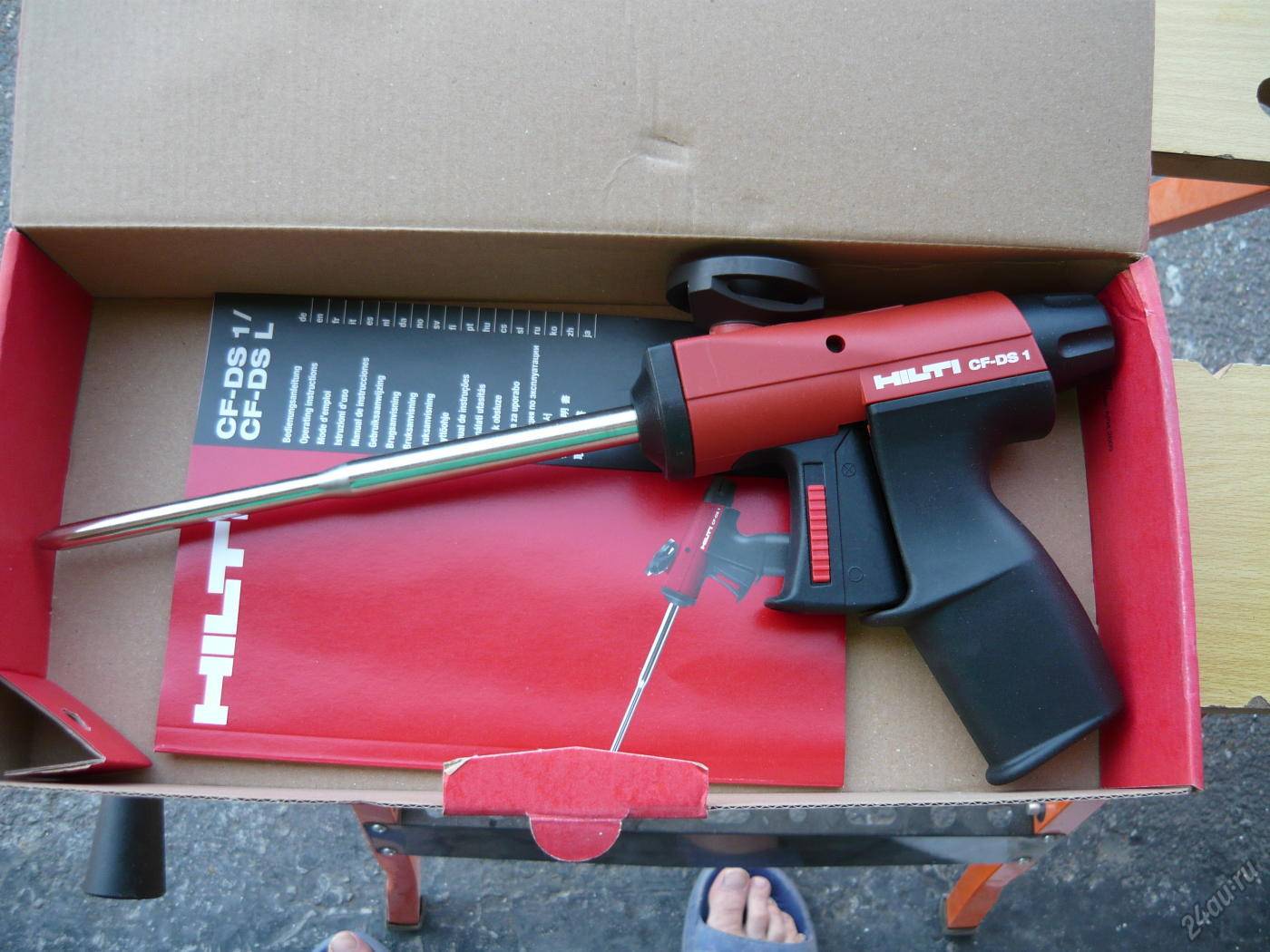

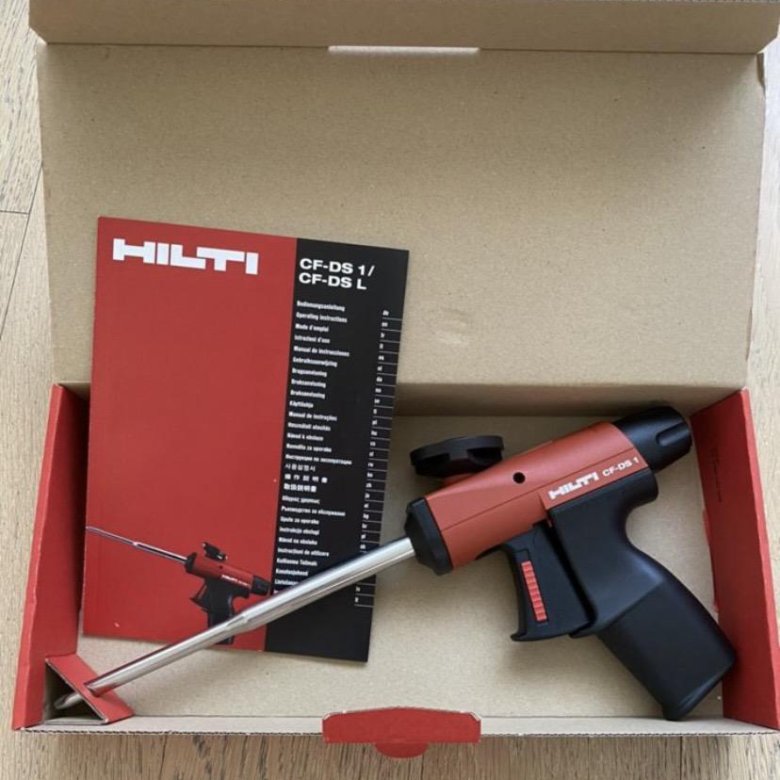

Hilti CF DS1.

Зубр. Под этой маркой выпускаются полностью металлические пневмопистолеты, в том числе и с тефлоновым покрытием. Стоимость от 400 до 1350 рублей.

Зубр Турбо 4-06877.

Blast. Удобные и легкие алюминиевые пистолеты с пластиковой рукояткой, просты в применении, дополнительно укомплектованы сменными насадками. Стоимость в пределах 700 рублей.

Blast Extra Lite.

Kraftool. Пневматические пистолеты данной марки позволяют работать с высокой точностью, так как четко регулируют распыление. Цены от 500 до 1150 рублей.

Kraftool Celnometal.

• Soudal. Данный производитель занимается выпуском моделей для профессиональных строителей. Стоимость от 1200 до 1600 рублей.
• Workman. Металлические пистолеты, которые можно применять для бытовых нужд и для монтажа на стройке. Стоимость от 350 до 1750 рублей.

Данный обзор позволит подобрать оптимальный пистолет для пены. Какой лучше — можно решить исключительно опытным путем, но перечисленные модели относятся к одним из самых распространенных и надежных.

Применение и использование

Область применения пистолетов и, непосредственно, пены, очень широкая. В установке дверей и окон используется для герметизации стыков и щелей. При работе с кровельными конструкциями, проходами вокруг трубопроводов, пистолет будет необходим также для герметизации. Это совсем небольшой список работ, в которых используется монтажная пена и пистолет. В настоящее время ни один ремонт не обходится без этого устройства.

Сам принцип работы оборудования довольно прост, и справится с этим любой, даже тот, кто первый раз взял в руки пистолет.

Перед началом использования необходимо обратить особое внимание на то, что баллон с пеной около 12-14 часов (а лучше ещё дольше) должен находиться при комнатной температуре. После чего его необходимо хорошо взболтать примерно полминуты

Далее нужно правильно зарядить пистолет, следуя инструкции:

1. Расположить баллон клапаном вверх на адаптер. Должен появиться шипящий звук.
2. Винт, отвечающий за регулировку, нужно повернуть для проверки против часовой стрелки и нажать на рычаг регулировки для того, чтобы масса начала поступать.
3. После этого стоит проверить консистенцию пены.
4. Рабочую поверхность нужно смочить водой, так пена застынет лучше.
5. Пена наносится слоями, равномерно, а наконечник пистолета при работе должен быть полностью погружён в материал.

После завершения работ вынимать баллон из пистолета необязательно. Таким образом, пена может храниться несколько недель. Если же перерыв между процедурами довольно большой, то необходимо прочистить пистолет по следующей инструкции:

1. баллон необходимо открутить;
2. вместо него устанавливается баллон с очистителем;
3. в таком состоянии нужно оставить пистолет примерно на 15 минут;
4. чистящая жидкость выпускается с помощью рычага, и баллон снимается.

При регулярной эксплуатации инструмента подобную чистку необходимо проводить раз в 2-3 месяца.

Чтобы разобрать инструмент, необходимо для начала открутить носик. Это можно сделать при помощи плоскогубцев или ключа. Следом откручивается трубка таким же способом

Если нужно снять переднюю накладку с подающего ствола, то нужно воспользоваться отвёрткой и далее осторожно выкрутить сам ствол

Провести разбор для очистки самостоятельно совсем несложно. Для сбора необходимо совершить те же процедуры в обратном порядке.

Подробно о пистолете Hilti для монтажной пены, и советы по использования смотрите в видео ниже.

Как разобрать монтажный пистолет?

Необходимость проведения данного мероприятия продиктована поломкой либо текущим обслуживанием инструмента. Разборка требует внимательного и деликатного отношения. Не следует прилагать чрезмерные усилия. Все инструменты, требуемые в процессе раскручивания, обязательно должны быть качественными и, конечно, чистыми.

Подготовительный этап

Подразумевает подготовку основного набора инструментов из:

Баллончик с монтажной пеной отделяют от инструмента. Ножом аккуратно счищают остатки засохшего рабочего раствора с корпуса пистолета. Нельзя надавливать или прилагать усилия

Особую осторожность следует проявлять при очищении тефлоновой поверхности. Она весьма восприимчива к механическим повреждениям и может легко поцарапаться

Переходим к штоку

Эту деталь можно выкрутить плоскогубцами либо разводным ключом. Главное, не переусердствовать. Деталь аккуратно вынимают из корпуса. Она имеет форму трубки. Функция этой части пистолета сводится к подаче монтажной пены. Выкручивают механизм, отвечающий за регулировку. Далее, он аккуратно вынимается. Кроме того, извлекают пружину со штоком.Когда все перечисленные детали извлечены, приступают к очищению каждой от остатков засохшей монтажной пены. Шток обязательно предварительно снимают со стержня. Иначе полностью очистить его не получится. Лучше всего прочищать шток тонкой палочкой с намотанным сверху кусочком ткани.

Клапан с носиком

Используя разводной ключ, выкручивают деталь, отвечающую за поддержку баллона во время эксплуатации. Таким образом, открывается доступ не только к носику, но и удерживающему механизму. Как и в предыдущих шагах, не следует прикладывать усилия. Главное, не повредить клапан, находящийся внутри удерживающегося элемента.Если обычная смывка не помогает избавиться от засохшего рабочего раствора, можно воспользоваться ацетоном. Это безопасное средство, которое быстро справится с пеной. Когда все детали очищены, приступают к сборке монтажного пистолета. Она проводится в обратном порядке.
