Чертежи и схемы лестница на второй этаже

Планировка двухэтажного дома

Наверное, было бы хорошо начать с того, что в доме не всегда можно провести перепланировку, поэтому, решать, какое планировочное решение следует выбрать, следует в самом начале строительства. Рассматривая существующие варианты планировок двухэтажных домов, можно заметить, что многие предполагают следующую схему: если это жилой дом, то на первом этаже будут размещаться: кухня, столовая, кладовая, коридор и лестница, а на втором – спальные комнаты, рабочий кабинет, балкон и санузел. В случаях, когда осевые размеры проектируемого дома довольно большие, то планировка двухэтажного дома может иметь на первом этаже дополнительно можно разместить гараж, сауну или баню, пару жилых помещений и гостевую комнату. В больших домах площадь второго этажа также велика. Ее можно использовать для увеличения жилых комнат или устройства комнаты отдыха – такая планировка домов хорошо подходит для проведения свободного времени в больших компаниях. В этой статье рассматривается как два подтипа домов, называемых двухэтажными – чистые дома, имеющие перекрытия над первым и вторым этажом, а также строения, имеющие совмещенные покрытия, то есть, с мансардным этажом.

При устройстве цокольного этажа появляются дополнительные варианты для организации планировки дома, так как в этом случае план дома можно снабдить дополнительными помещениями – спортзалом, кинотеатром, бильярдной, кладовой и т.д. Как правило, гараж лучше устраивать в подвальном помещении.

К некоторым особенностям современного строительства являются простые планы двухэтажных домов, в которых наблюдается минимизация площади, занимаемой подсобными помещениями. Благодаря этому эффективность строительства увеличивается в несколько раз. Следует отметить, что наличие санузлов на двух этажах – отличие многих планировок двухэтажного жилья, так как это удобство кажется желанным для многих хозяев.

Наиболее распространенными вариантами планировки двухэтажного дома является:

планировка двухэтажного дома 10x16

Классический пример деления свободной площади дома на жилые и вспомогательные помещения. Однако планировка двухэтажного дома 10*16 не позволяет разместить на первом этаже гараж.

планировка двухэтажного дома 11x14

Интересный двухэтажный дом со сложной конфигурацией в плане. Следует отдельно отметить необычную планировку дома 11 на 14 метров, в которой некоторые комнаты имеют более 4-х стен. Дом снабжен удобным входом и функциональным пространством. Как видно, планировка двухэтажного дома 11x14 также предполагает разместить жилые помещения преимущественно на втором этаже.

планировка двухэтажного дома 11x16

Планировка 2-х этажного дома 11x16 позволяет разместить на первом этаже не только гараж, веранду, террасу, большой холл и лестницу, но и зимний сад, к которому так стремятся многие владельцы подобной недвижимости. Как видно на чертеже снизу, план второго этажа (справа) имеет 4 большие спальные комнаты, что хорошо подходит большим семьям с разнополыми детьми. Следует отметить, что такая планировка двухэтажного дома с гаражом пользуется большим спросом, так как разрешает многие трудности, связанные с содержанием личного транспорта.

планировка двухэтажного дома 12x10

Планировка 2 этажного дома с таким осевыми размерами позволяет воплотить еще больше дизайнерских идей. Это и круглое помещение, выступающее в роли эркера и огромная ванная комната, и большая терраса. Планировка двухэтажного дома 12 на 10 в этом случае не рассчитана на постоянное проживание большого количества человек или разнополых детей.

планировка двухэтажного дома 12x12

Когда пространство имеет значение, возможно, следует задуматься о просторных комнатах в доме с планировкой 12 на 12 метров. Этот вариант сделает реальностью мечту о большой гостиной, спальной комнате и размещении дополнительных помещений для гостей. Как правило, планировка двухэтажного дома 12x12 метров все также предполагает использование второго этажа под жилые комнаты.

планировка двухэтажного дома 14x8

Несколько вытянутые комнаты двухэтажного дома такой планировки несколько уступают предыдущему варианту, однако, в комнате все также много места. Следует отметить, что планировка двухэтажного дома 14X8 — настоящая находка для людей, ценящих комфорт.

Проекты лестниц на второй этаж в частном доме

Проекты лестниц на второй этаж своими руками сделать не только реально, но и совершенно несложно. При проектировании лестницы на второй этаж частного дома нужно учитывать несколько важных аспектов

При проектирование нужно особое внимание уделить ее месту расположения, оно должно быть максимально удобным для подъема наверх, не мешать и не создавать дискомфорта домочадцам. Материалы для постройки лестницы тоже нужно подходить очень ответственно

Они должны быть максимально прочными и качественными. Помните, что строится она на многие года, поэтому экономить на материалах не стоит. Основным материалом для изготовления основания и ступенек всегда было и остается дерево. Проекты деревянных лестниц на второй этаж. или проекты лестниц на второй этаж из металла изготавливаются с учётом тех же параметров, что и при изготовлении любых других лестниц. Деревянные лестницы всегда придают особенный уют дому.

Конфигурация и площадь лестницы шириной 0,9 м при высоте этажа 2,75 м (17 ступеней)

Маршевые лестницы

Маршевые лестницы

1. Одномаршевая прямая (3,78 м?) 2. Двухмаршевая прямая с промежуточной площадкой (4,59 м?) 3. Двухмаршевая Г-образная (4,59 м?) 4. Двухмаршевая П-образная с промежуточной площадкой (5,61 м?) 5. Трехмаршевая с двумя площадками (5,51 м?)

Лестницы с забежными ступенями

Лестницы с забежными ступенями

6. Одномаршевая с забежными ступенями и поворотом на 90° (4,23 м?) 7. Одномаршевая с забежными ступенями и поворотом на 180° (4,32 м?) 8. Одномаршевая с забежными ступенями и поворотом на 180° (3,75 м?) 9. Одномаршевая только с забежными ступенями и поворотом на 180° (3,54 м?)

Винтовые лестницы

Винтовые лестницы

10. Винтовые лестницы (3,14 м?) и (2,54 м?)

Удобная лестница: соотношение размеров ступеней

Соотношение размеров ступеней

Идеи планировки двухэтажного дома

Мансарда или второй этаж?

Прежде, чем увеличивать жилую площадь частного дома нужно определить вид будущего этажа. На данный момент домовладельцы могут выбирать из двух вариантов:

• Жилая мансарда.
• Полноценный второй этаж.

Для принятия решения и выбора будущей конструкции стоит учитывать несколько нюансов, а именно:

Если важно, чтобы дом имел привлекательный и оригинальный внешний вид снаружи, то лучше отдать предпочтение мансардному помещению, так как с его помощью можно получить необычную крышу, а верхний этаж можно дополнить стильными атрибутами, например, мансардными окнами или декоративным балконом. Ключевым фактором является стоимость строительства? Тогда выбор вновь падет на дом с мансардным этажом, ведь формирование жилой мансарды стоит на порядок дешевле, чем строительство полноценного второго этажа

Однако ключевым фактором для многих служит полезная площадь внутреннего пространства

В этом случае предпочтительным станет полноценный второй этаж, ведь здесь прямые стены и ровные потолки, что делает объем комнат больше

Также важно определить то, что будет находиться на втором этаже. Если целью увеличения жилплощади служит создание дополнительной спальной комнаты или игровой зоны для детей, то не стоит тратить лишние деньги, пытаясь создать второй этаж

А вот при создании коридора, ведущего к нескольким комнатам и второму санузлу предпочтение лучше отдать в пользу полноценного этажа.

Требования к чертежам

При строительстве лестницы на второй этаж в частном доме своими руками у вас должна быть схема, чтобы не возникало сложностей на этапе изготовления и монтажа. Подготовленный проект должен быть максимально подробным и информативным, для этого он должен отвечать ряду требований:

Определение места расположения лестницы. Для этого необходимо начертить план дома с видом сверху и нанести в масштабе планируемую лестницу.

• На плане должны быть указаны: ступени, поворотные и промежуточные площадки при наличии, направление движения по лестнице (начало и конец).
• Также необходимо сделать чертеж сбоку, в разрезе дома. На нем нужно указать: отметки пола и потолка, ось стен. Обозначаются габариты лестницы относительно дома: высота, количество и высота ступеней, высота перил.

Для простоты создания чертежей лестницы на второй этаж воспользуйтесь нашими советами:

• Для расчета параметров лестницы используйте строительный калькулятор.
• Чертеж лучше делать в специальной программе (к примеру, AutoCad или Компас). Это ускорит процесс создания чертежа и облегчит внесение изменений при необходимости.
• Обязательно создавайте чертеж в масштабе.
• На чертеже все необходимые материалы должны быть нанесены с использованием специальных обозначений.

• Скрытые и невидимые детали наносите пунктирной линией для наглядности.
• Размер каждой детали должен быть обозначен на чертеже.

Вводная информация

Исходной информацией для создания проекта будет ряд определяющих факторов, от которых зависит, какая лестница в итоге получится.

Все эти факторы разделим на две основные группы: это измерительные факторы и конструктивные. Рассмотрим их подробнее.

Это те данные, которые вы получите, произведя замеры пространства, в котором будет размещена лестница.

Первичные необходимые размеры, которые влияют на то, какой в итоге будет ваша лестница, это:

• ширина потолочного проема – от него зависит, какой ширины будет лестничный марш;
• длина потолочного проема;
• высота потолка;
• толщина перекрытия.

От трех последних измерений зависит, под каким углом будет располагаться лестница и каких размеров будут ступени.

Это те данные, которые вы получаете исходя из ваших желаний относительно того, как должна выглядеть лестница, а также исходя из предварительных расчетов размеров лестницы.

На этом этапе вы должны определить следующие моменты:

• Какая будет несущая конструкция: косоур, тетива, на больцах, консольная, модульная.
• Угол наклона лестницы.
• Виды ступеней – в зависимости от того, какая будет лестница: винтовая, поворотная, прямая.
• Размеры ступеней.
• Размеры лестничного марша.
• Параметры промежуточных или поворотных лестничных площадок.

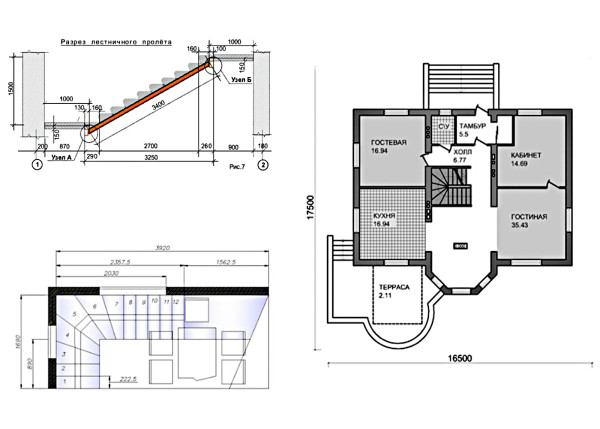

Создание чертежа в разрезе здания

Для наглядного представления лестницы в рамках дома необходимо создать разрез по лестнице. Такой чертеж выполнить не так уж и сложно, но это дополнительный этап проверки правильности вашей планируемой конструкции.

Для создания такой схемы надо:

• Начертить в масштабе контур вашего дома со всеми перекрытиями и стенами.
• После этого стену первого этажа делим на отрезки, равные высоте подступенка, и проводим из каждой точки горизонтальные линии параллельно полу.
• Делим проекцию марша на пол на такие же отрезки, длиной равные ширине проступи, и проводим вертикальные линии параллельно стенам.

В результате поучаем сетку, по которой легко построить контур вашей лестницы.

После создания контура ступеней можно нанести остальные элементы лестничной конструкции, которые важны при строительстве:

• косоур, тетиву или другую несущую конструкцию;
• лестничные площадки;
• ограждения;
• перила и поручни.

Такое обозначение лестницы на чертеже не является обязательным, но оно удобно для наглядности планируемых работ и в процессе строительства.

Особенности лестниц

Для обустройства входа на второй этаж предусматривается строительство лестницы. Для частных домов и общественных зданий самым популярным видом является маршевая конструкция. Также для экономии места можно использовать винтовые разновидности, например, для чердачной лестницы.

Преимуществом таких конструкций является то, что можно сделать удобный разворот марша. К тому же площадка позволяет передохнуть во время подъема. Для разработки схемы данной лестницы на второй этаж, необходимо учитывать все доступные вариации:

• Прямой марш. Это стандартная лестница, которая состоит из тетивы и проступей, одинаковых по размерам. При дополнении промежуточной площадкой последняя располагается между двумя прямо расположенными лестничными секциями.
• Г-образный. Этот вариант часто используется в частных домах. В этом случае схема конструкции содержит поворот под 90 градусов. Разделительный элемент также представлен площадкой.
• П-образный. Здесь есть три варианта исполнения. Для двухмаршевых конструкций площадка может строиться широкой, занимая всю площадь выхода на неё параллельно расположенных ступеней. Второй вариант – комбинирование с забежными ступенями. В таком случае выходы на площадку будут плавно подводиться с помощью поворотных элементов. Третий вариант – это обустройство тройного лестничного марша. Иными словами, комбинируется две Г-образные конструкции.
• С произвольным поворотом. Для таких лестниц характерно наличие площадки нестандартной формы, например, треугольной или трапециевидной. Этот вид также может дополняться забежными ступенями. Разворот осуществляется на любой градус, будь то 30 или 120.

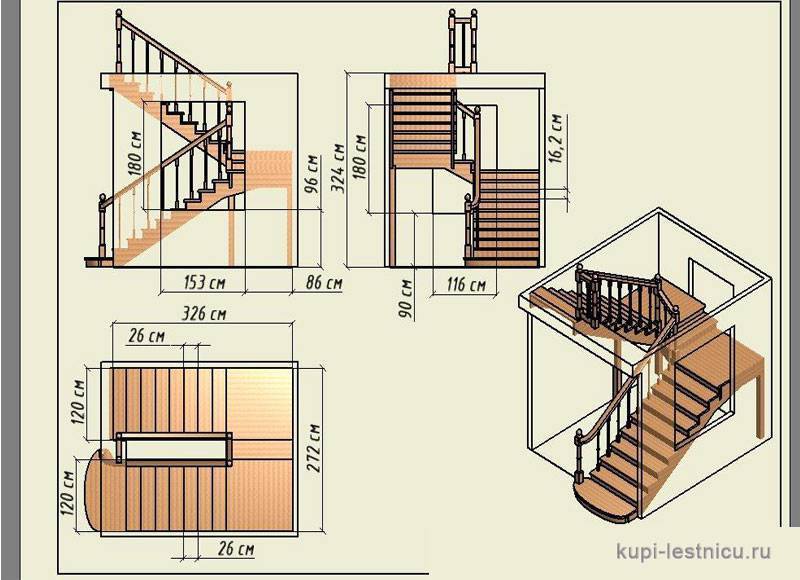

Примеры чертежей лестниц на второй этаж различной конфигурации

В качестве материалов для строительства таких изделий в многоэтажных зданиях зачастую используются железобетонные конструкции. В частных домах своими руками создать такую массивную модель не всегда удается. Здесь используются более простые в обращении материалы, такие как металл и древесина. Оптимальный вариант для внутренних работ – дерево. Именно поэтому наибольшей популярностью пользуются чертежи деревянной лестницы. Кроме того, подобным образом можно своими руками обустроить подъем по чердачной конструкции.

Размер ступеней

Размеры ступеней — это, пожалуй, одни из главных характеристик лестницы. От них зависит, насколько комфортно и безопасно домочадцы смогут подниматься на второй этаж и спускаться вниз.

Рекомендованные значения

Мастер Новицкий Олег Вадимович в книге «Современные лестницы. Проектирование, изготовление, монтаж.» (наилучшие пожелания автору и этому изумительному труду) упоминает рекомендованные и неоднократно проверенные практикой значения для подъема (h) и проступи (a) ступеней:

Эти размеры хороши, но, к сожалению, не могут быть использованы, если дом уже построен и общая высота лестницы (H) не кратна отдельно взятой ступени (h). В таком случае мы можем обратиться к формулам расчета.

Формулы удобства и безопасности

Широко известна формула удобства:

Согласно этому соотношению, лестница будет наиболее удобной.

Лестница считается безопасной если сумма размеров (с) ширины проступи и высоты подступёнка равняется 45 см:

Соответственно, данное уравнение носит название формулы безопасности :

Сложность в том, что формулы применимы в небольшом диапазоне размеров и не всегда удается реализовать необходимую пропорцию на практике. В таком случае следует с минимальным отклонением «попасть» в указанные пропорции или воспользоваться универсальной формулой Блонделя, которая учитывает средний шаг человека. Об этом ниже.

В специальной литературе под авторством Самойлова В.С. «Современный загородный дом» рекомендована следующая таблица высоты и ширины ступеней при их различном количестве и уклоне:

Высота этажа, м	Количество ступеней n	Высота ступени h, мм	Ширина ступени b, мм	Уклон h:b
2,25 для подвалов	12	118	260	1:1,38
13	173	260	1:1,50
2,50	14	179	260	1:1,45
14	179	290	1:1,62
2,75	15	183	260	1:1,42
16	172	260	1:1,51
16	172	290	1:1,69
3,00	17	176	290	1:1,65
18	167	290	1:1,74

Пример расчета:

Для проектирования простой деревянной лестницы на косоурах замерьте высоту между этажами (расстояние по вертикали от пола нижнего этажа до пола верхнего).

Также размеры для расчета лестницы лучше снимать, когда настелены чистовые полы или придется четко задавать горизонтальные уровни высот.

Итак, пусть высота в нашем случае:

Выбираем высоту подступёнка:

Разделив высоту между этажами на высоту подступёнков, получаем необходимое количество ступеней:

Для определения оптимальной ширины ступени используйте формулу удобства:

Удобная ширина проступи:

Значит, необходимо 15 ступеней шириной 30 см и длиной, зависящей от ширины проема в межэтажном перекрытии. Проверяем лестницу по формуле безопасности:

В данном случае:

Лестница безопасна и удобна в эксплуатации.

Этот пример вычислений приводит Столяров А.Н. в книге «Строим лестницы».

Формула Блонделя

Французский архитектор и инженер еще в далеком 1672 году предложил следующее соотношение:

Где S — это средний шаг человека, который находится в пределах 600-640 мм .

Формула Блонделя может быть преобразована в неравенство:

Нижним приемлемым для практики результатом будет минимальный подъем ступени:

С меньшим углом выполняют уже не лестницу, а пандус (рампу) — пологую наклонную площадку.

Верхний подъем ступени:

На верхнем пределе формулы получается не самая удобная лестница, пригодная к эксплуатации только при движении лицом к ступеням.

Спуск по лесенке опаснее, чем подъем, следовательно, удобство использования оценивают на движении вниз. Пример размышлений мастера согласно формуле Блонделя:

Замеряем высоту между этажами:

Определяем подъем ступеней h путем деления H на возможное число подъемов (n). Варианты значений:

• При 17 подъемах: h = H / n = 3050 / 17 = 179,4 мм.

• При 18: h = H / n = 3050/18=169,4 мм.

• При 19: h = H / n = 3050/19 = 160,5 мм.

Далее вычисляем линию хода:

Длина линии хода не должна быть меньше высоты между этажами (H), иначе лестница будет непрактично крутая. В нашем примере:

При n = 18 проступь a = 5000 / ( n – 1 ) = 294 мм.

Действительное число ступеней на 1 меньше расчетного значения. Данный факт легко принять, если первую ступень считать на уровне пола.

Параметр шага по Блонделю:

Следовательно, размер приемлем, органичен и лежит в пределах среднего шага человека. Мы определили ширину проступи и высоту подступёнка для удобного перемещения, но этого недостаточно для возведения комфортной и безопасной лестницы.

Поехали дальше. Только что в размышлениях была упомянута линия хода (А). Давайте рассмотрим подробнее этот и другие параметры, которые необходимо учитывать при проектировании лестницы.

Вычисление основных параметров

Для того чтобы в процессе строительства не возникло проблем и несовпадений, используются заранее разработанные чертежи лестниц. Несмотря на то что для каждой модели марша используется своя схема, базовые параметры остаются общими для всех. Именно их нужно выяснить до начала проектных работ на бумаге.

В первую очередь нужно определить следующие данные:

• Высота пролета. Это расстояние от пола до верхних перекрытий, которое планируется занять лестницей.
• Длина лестницы. В эту категорию попадает расстояние от начала марша до его завершения по маршруту движения. Также учитывается количество ступеней. Так как планируется проект с площадкой, их количество должно быть не меньше трех для каждой секции, но не более 16. Оптимальное разделение – по 10 ступеней.
• Глубина проступи. Это основная часть ступени, берется в пределах 25-30 см. Конструкции с забежными ступенями рассчитываются индивидуально, но стандарт берется примерно на середину такой проступи.
• Высота ступени. Это размер подступенка. Для оптимального соотношения берется 15-20 см. Для чердачной модели можно взять соотношение с проступью 1:1.
• Размер площадки. Если подъем на второй этаж содержит площадку, выход на неё должен быть не меньшим по ширине, чем размер прилегающего марша.
• Уклон. Угол между конструкцией и полом не должен превышать 45 градусов. Оптимальное значение 30-35 градусов. Для чердачной модели допускается 50.
• Ширина лестницы. Минимальное значение – 70 см для стандартной модели и 60 см для чердачной. Если лестница с забежными ступенями, добавьте еще минимум 10 см для компенсации разницы в ширине проступи.

Схематическое изображение необходимых параметров для правильного расчета лестницы

Чтобы составить чертеж для чердачной лестницы или подъема на жилой этаж, можно использовать специальные программы, которые анализируют введенные данные для расчетов и выдают готовый проект. Однако, бесплатные приложения содержат множество неточностей, что может повлиять на результат проектирования. Именно поэтому рекомендуется все делать своими руками.

О безопасности лестниц

Лестницу должен проектировать специалист

Следует уделить особое внимание ее безопасности и не пренебрегать следующими правилами:

• начиная с высоты 1 м лестничные марши, площадки и галереи должны иметь ограждение высотой не менее 90 см;
• просветы между элементами ограждения не должны быть более 10 см по ширине или диаметру;
• перила должны иметь форму, удобную для обхвата рукой;
• все ступени должны быть одинаковой высоты;
• ступени не должны скользить;
• на верхней площадке к лестнице надо обеспечить свободный проход от всех помещений.

Классическая, четко выверенная винтовая лестница

Плавный поворот по всей длине — и красиво, и удобно

Чем проще форма и чем меньше у лестницы поворотов, тем она удобнее

Изящно и удобно, но лучше, когда перила расположены справа

Классическая прямая лестница с удобным поручнем вдоль стены

Материалы лестниц

Несущие конструкции лестниц делают из дерева, металла, стекла и бетона. В качестве отделочных материалов используют керамику, камень и мозаику. При отделке ступеней учитывают, что они должны противостоять истиранию. Если ступени облицованы скользким материалом, наносят шероховатые полосы на плоскости проступей или стелют ковровое покрытие. Ограждение и облицовку лестниц согласуют с дизайном интерьера. Наиболее популярны деревянные лестницы: они подходят для интерьеров любого стиля, а сталь и стекло — атрибуты современной обстановки.

Деревянные лестницы особенно востребованы в частных домах, отличаются разнообразием, прочны, экологичны и красивы. Для конструкции используют массив дерева или клееную древесину

Деревянные лестницы традиционно украшают резными балясинами и перилами, а также деревянными скульптурами. Конструкцию из любого материала делают эффектной кованые перила и ограждения, а также стеклянные элементы. Для дизайна лестницы важна входная площадка с несколькими начальными ступенями. Она может быть овальной, с необычно оформленными перилами.

Стеклянные лестницы делают из триплекса (нескольких слоев закаленного, стекла), для не сущей конструкции используют металл. Лестницы из стекла могут иметь сложную пространственную конфигурацию и эффектны. Ограждения делают из триплекса, стали, латуни

Металлические лестницы делают из металлических профилей, труб, арматурной стали и стальных листов. Они позволяют придать конструкции любую конфигурацию.

Бетонная лестница может быть сборной или монолитной. Бетон позволяет создавать представительные лестницы сложных, пластичных, изогнутых форм. Поверхность лестницы облицовывают камнем, мозаикой, керамикой. Ограждения делают из камня, кованого металла, стали, реже — из дерева

Освещение лестниц

Если лестница темная или освещена неправильно, пользоваться ею опасно. Чем сложнее форма конструкции и чем она длиннее, тем внимательнее надо отнестись к освещению лестничных маршей и подходов к ним.

Светлая отделка лестницы — залог безопасности

Если лестница расположена возле наружной стены, необходимы окна. А используя мансардные окна, естественный свет можно обеспечить и для конструкции, расположенной в глубине дома.

В затененном помещении самым светлым местом должна быть лестница

Желательно добиваться естественного света на лестнице

Искусственный свет прежде всего должен хорошо освещать ступени. Их ночная подсветка и удобна, и эффектна. Светлая отделка окружающих лестницу стен также сделает пространство светлее и комфортнее.

Подсветка ступеней — одно из практичных решений проблемы безопасности

Установка лестницы

Последний этап в строительстве надстройки – установка лестницы. Конструктивное решения для лестницы и её расположение должно быть заблаговременно продуманы и оформлены в проекте надстройки.

Основные виды лестниц, применяемые при строительстве частных домов:

• Маршевые. В домах, где общая площадь не позволяет использовать лестницы с небольшим углом наклона, используются крутые лестницы с углом наклона в 60 и более градусов;
• Маршевые поворотные лестницы. Позволяют существенно уменьшить длину площадки, но увеличивают ширину пролёта;
• Винтовые лестницы. Компактные, но в то же время самые травмоопасные и неудобные.

Особенности чертежей разного типа

Для выполнения планировки лестницы на второй этаж применяются разные подходы. Некоторые аспекты также зависят от типа самой конструкции. Тем не менее можно выделить следующие способы отображения лестницы на плане:

• Вертикальная проекция. Это и есть разрез по вертикали вдоль лестничной конструкции. На нем наглядно просматриваются зубцы ступеней и отражаются их габариты. Также можно оценить её положение между двумя уровнями и в целом рассмотреть визуальные характеристики.
• Горизонтальная проекция. Другими словами, это вид сверху. На нем отражается положение ступеней по всей ширине. Это позволяет выделить наличие забежных элементов. Для винтовой сложной конструкции предусматривается обозначение скрытых ступеней штрих-пунктиром. Каждая ступень получает свой порядковый номер, начиная с нижней.
• Отражение на общем плане. В этом случае точка разреза может проходить как по самому маршу, так и перед ним. Обязательно указываются размеры ступеней и самого пролета, также на чертеж переносятся схематические изображения поручней.

Разновидности чертежей в зависимости от способа отображения лестницы на плане
