Что нужно знать о плите при выполнении расчёта

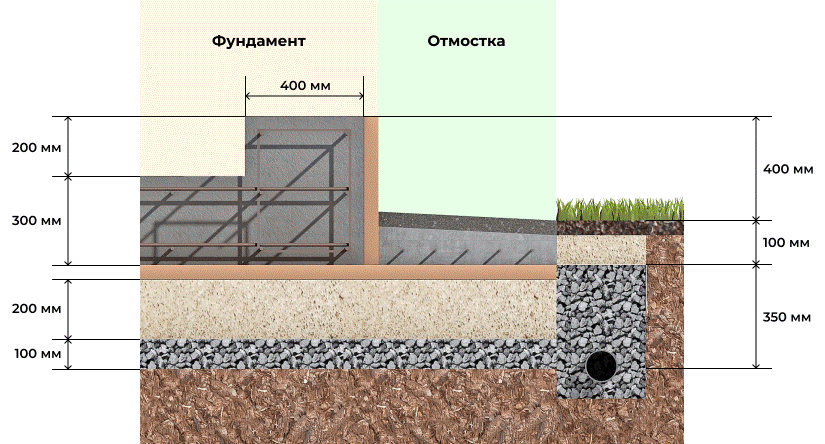

Устройство мелкозаглубленного ленточного основания
В современном строительстве такой тип основания является экономически обоснованным и надёжным технологическим решением.
Материалы и инструменты для работы:
- бетон марки 200;
- металлическая арматура D 12 или D16;
- деревянные колышки и строительная бечёвка;
- лопаты для выкапывания траншеи;
- геотекстиль;
- крупнозернистый речной песок;
- доски или фанера для устройства опалубки — толщина 20 мм;
- строительный уровень;
- правило;
- вибратор для бетона;
- проволока для вязки арматуры;
- гвозди и молоток.

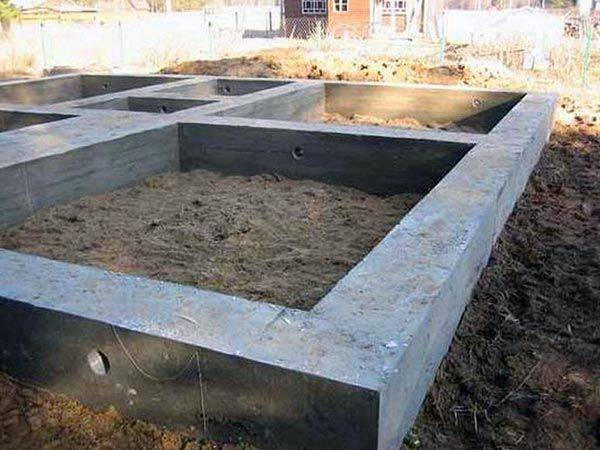

Технология возведения ленточного фундамента
- Снимаем верхний слой земли и производим разметку участка, устанавливая деревянные или металлические колышки по всему периметру будущего строения и натягивая строительную бечёвку. Точно вымеряем углы и проверяем расстояние между несущими стенами с утверждённым проектом дома.
По разметке будут выполняться все работы, связанные с созданием основания
- По разметке лопатой выкапываем неглубокую траншею размером 50х70см. Начинаем копать с самой низкой точки местности и затем выравниваем «горизонт» всей траншеи. Стенки делаем строго по 45°. Если на участке в основном присутствует сыпучий тип грунта, то можно установить деревянные подпорки.
Траншеи должны проходить в местах нахождения всех стен, как наружных, так и внутренних
- На дно траншеи выкладываем геотекстильную ткань, которая не допустит попадания в песчаную «подушку» частиц грунта. Укладываем её таким образом, чтобы она заходила за края готовой траншеи.
Геотекстиль обеспечит дренаж будущего ленточного мелкозаглублённого фундамента
- На дно насыпаем песок. Засыпку осуществляем в несколько слоёв, каждый из которых обильно поливаем водой и хорошо утрамбовываем. Высота подушки должна быть около 20 см.
- Монтируем опалубку из фанеры или ненужных деревянных досок. Сбиваем их гвоздями или скручиваем саморезами, так, чтобы внутрь досок они не выходили, иначе её потом будет тяжело разобрать. На досках внутри опалубки проводим точную разметку для последующей заливки бетона.
Доски должны располагаться выше уровня земли
- Внутрь укладываем арматуру. Отпиливаем прутья по размеру стен опалубки и укладываем их в решётку из арматуры. Связываем специальной проволокой. Все углы и соединения стен перевязываем с помощью прутьев арматуры для сохранения их прочности во время движения пластов грунта. При высоте конструкции фундамента более 30 см следует уложить 2–3 ряда железной арматуры. Сваривать прутья нельзя, так как в месте сварки появится участок, неустойчивый к ржавчине, а также закалённый металл потеряет свою прочность.
Армированная опалубка придаст основанию дополнительную прочность, надёжность и устойчивость даже к механическим воздействиям
- Заливаем нижний слой бетона и аккуратно распределяем его по всему периметру опалубки, используя вибратор для бетона, или просто прокалываем раствор прутом для устранения воздуха. Следующий слой заливаем после схватывания предыдущего. Верхний слой бетона выравниваем по разметке, разглаживаем поверхность с помощью ровной доски и посыпаем сухим цементом. Это необходимо для качественного застывания раствора и предотвращения возникновения трещин во время его высыхания.
Для заливки может использоваться как готовый бетонный раствор, так и сделанный самостоятельно из цемента и песка
- В зависимости от погоды бетон может созревать до 28 дней. После полного высыхания раствора можно приступать к укладке пенобетонных блоков.
Советы по устройству фундамента
Чтобы основание получилось прочным и качественным, нужно соблюдать следующие рекомендации:
- после заливки бетонного раствора в опалубку необходимо накрыть его полиэтиленом для предотвращения высушивания и растрескивания;
- в холодную погоду рекомендуется использовать специальные противоморозные добавки, так как при минусовых температурах вода замерзает, и бетон прекращает набирать свою прочность. Даже после оттаивания он теряет такую способность;
Противоморозная добавка предотвращает замерзание воды с последующим образованием пустот и трещин в бетоне
- при высоких температурах необходимо регулярно поливать фундамент водой, так как при большом испарении влаги он также перестаёт твердеть и просто превращается в пыль.

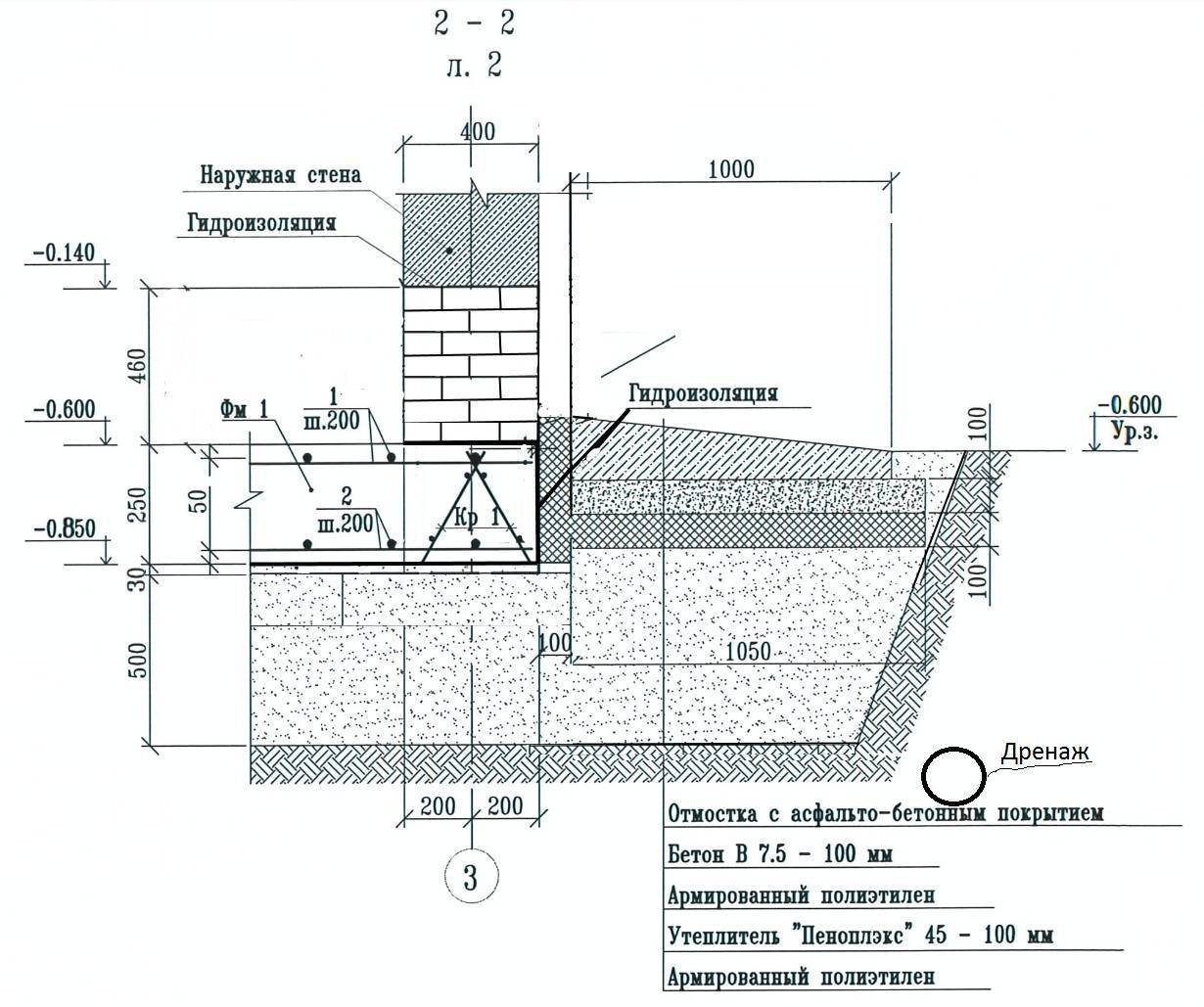

Дренаж и гидроизоляция
Основная причина намокания грунта и потери его несущих свойств заключается не в грунтовых водах, которые залегают гораздо глубже подошвы мелкозаглубленного фундамента, а в верховодке. Сюда входят осадки, сезонное таяние снега, а также инфильтрация воды от близко стоящих водоемов, если их «зеркало» находится на одном уровне с плитой. В меньшей мере, но также оказывает влияние капиллярный подъем воды в некоторых видах грунта.
Характер дренажных мероприятий зависит от особенностей региона и участка. Если дом стоит на склоне, то возможна закладка отсекающего дренажа. На ровных участках можно обустроить комплексную ливневую канализацию, включающую отвод воды с площадок и дорожек за пределы участка. Но в любом случае ниже уровня бетонной плиты фундамента по периметру отмостки закладывают дренажные трубы, которые с небольшим уклоном сводят в дренажный колодец.
Укладка дренажной трубыИсточник katlavan.ru

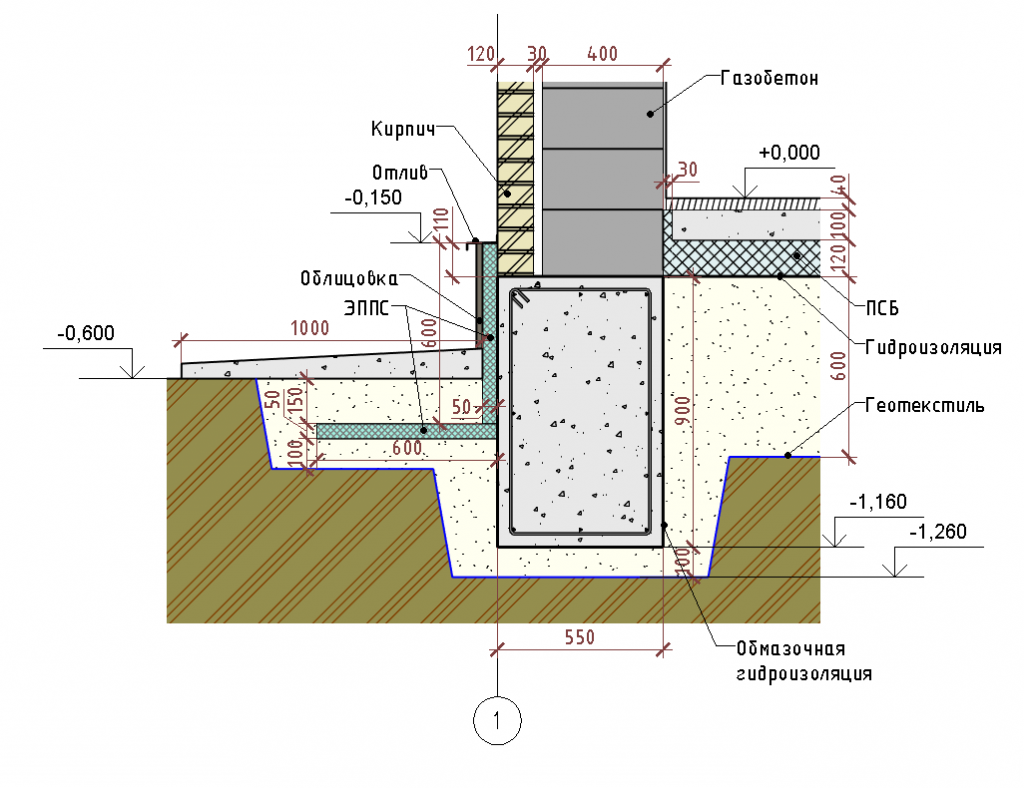

Гидроизоляция носит комплексный характер. Если кратко сформулировать суть технологии, то она заключается в том, что плиту буквально заворачивают в два слоя рулонной изоляции. А полный перечень работ выглядит так:
- После проведения нулевого цикла и засыпки песчано-гравийной подушки на выровненной площадке стелют два слоя из полотен рулонной битумной изоляции.
- Все листы укладывают внахлест, а верхний слой относительно нижнего сдвигают на ширину в половину листа.
- По всему периметру рулонная гидроизоляция должна быть уложена с запасом, достаточным, чтобы загнуть края к торцу плиты.
- После заливки и созревания бетона, выступающие края гидроизоляции приклеивают битумом к торцу основания.
- Проводят гидроизоляционные работы по защите верхней и боковых поверхностей фундамента
Пример расчета ленточного фундамента по несущей способности грунта для дома из кирпича
Для получения более достоверных и надежных данных рекомендуется использовать прочностные характеристики грунта, полученные в результате испытаний. Это также приводит, как правило, к уменьшению ширины фундамента при его проектировании (при расчете минимальной ширины фундамента).
Рекомендуемый вариант. Если вам известны прочностные характеристики грунта, конструктивная схема здания (сооружения), длина и высота здания (сооружения), то выбираем данный пункт меню.
Также данный пункт меню выбираем при условии, если прочностные характеристики получены не в результате испытаний, а взяты по таблицам приложения Б СП 22.13330.2011 (Актуализированная редакция СНиП 2.02.01-83*). Для того чтобы подобрать расчетное значение удельного сцепления грунта и угол внутреннего трения по данному приложению необходимо знать тип грунта, коэффициент его пористости и показатель текучести .
https://www.youtube.com/watch?v=ytcreatorsru
Расчетное сопротивление грунта в данном калькуляторе определяется для бесподвальных сооружений.
Если вы обладаете минимальными данными о параметрах здания (сооружения) и о грунте основания, то выбираем данный пункт меню.
Расчет сопротивления грунта основания в данном случае будет осуществлен через формулу, где основным параметром будет служить табличное сопротивление грунта .
Самостоятельное определение типа грунта
Самостоятельное определение плотности грунта
Самостоятельное определение показателя текучести
Общая длина ленты
– Длина фундамента по центру ленты с учетом внутренних перегородок.
Площадь подошвы ленты
– Площадь опоры фундамента на почву. Соответствует размерам необходимой гидроизоляции.
Площадь внешней боковой поверхности
– Соответствует площади необходимого утеплителя для внешней стороны фундамента.
Объем бетона
– Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
Вес бетона
– Указан примерный вес бетона по средней плотности.
Нагрузка на почву от фундамента
– Распределенная нагрузка на всю площадь опоры.
Минимальный диаметр продольных стержней арматуры
– Минимальный диаметр по СП 52-101-2003, с учетом относительного содержания арматуры от площади сечения ленты.
Минимальное кол-во рядов арматуры в верхнем и нижнем поясах
– Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.
Минимальный диаметр поперечных стержней арматуры (хомутов)
– Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СП 52-101-2003.
Шаг поперечных стержней арматуры (хомутов)
– Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.
Величина нахлеста арматуры
– При креплении отрезков стержней внахлест.
Общая длина арматуры
– Длина всей арматуры для вязки каркаса с учетом нахлеста.
Общий вес арматуры
– Вес арматурного каркаса.
Толщина доски опалубки
– Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
Кол-во досок для опалубки
– Количество материала для опалубки заданного размера.
Виды фундамента, применяемые для возведения одноэтажных зданий
Фундамент для одноэтажного дома, возведенного из блоков, выступает в качестве несущей части всей конструкции. Именно от правильного выбора в дальнейшем и будет зависеть надежность и прочность дома. Если нужно возвести невысокую постройку, обычно применяют 3 вида технологии:
- плитная система;
- ленточный фундамент;
- столбчатое основание.
Рассмотрим все эти виды фундамента подробно.
Ленточный. Если постройка одноэтажная, а почва, на которой он будет находиться, пучинистая, глубина закладки составит примерно 60 см, если тип мелкозаглубленный.
Что касается заглубленного типа – он должен осуществляться на уровне ниже, чем промерзает земля. В переводе на цифры это составит порядка 1-1,5 м. Специалисты рекомендуют сооружать монолитную ленту с усилением – как правило, такая технология используется в случае, если постройка будет иметь большой вес.
Для того, чтобы обеспечить основанию надежность, специалисты рекомендуют подбирать ширину фундамента толще стен на 10 см в среднем. Именно такой ход позволит добиться максимальной устойчивости для всей постройки.
Свайный. Сразу стоит отметить, что прочность постройки зависит от глубины залегания цоколя. Если нужно возвести одноэтажный домик из пеноблоков, свайный фундамент часто становится одним из самых подходящих. Популярность его обусловлена тем, что в работе используются буровидные стержни, которые дарят массу преимуществ:
- можно использовать на неровной поверхности;
- экономичный вариант, поскольку для закладки фундамента требуется минимум стройматериалов;
- не требует расчистки участка, а также подготовительных работ на грунте;
- можно без проблем провести коммуникации под постройкой ввиду того, что система не является сплошной;
- здание можно возвести, не прибегая к использованию специализированной техники.
Плитный. Стабильность, долговечность, надежность – все это сказано про монолитный фундамент. Плиты выглядят, как цельная основа, созданная из бетона. Чтобы осуществить их закладку, нужно расчистить участок. Укладывать плиту нужно на глубину от 60 см, на предварительно созданную подушку из песка и гравия. Стоит отметить тот факт, что фундамент предназначен не только для пеноблочных зданий, но и для кирпичных. То есть, выдерживает даже большие нагрузки. Даже, если будет решено обустроить подъезд для авто, или бытовку, прилегающую к зданию, в любом случае дом на плитном фундаменте будет непоколебим.
Прежде, чем приступать к выбору фундамента, его глубины – настоятельно рекомендуем проконсультироваться со специалистом. Ни для кого не секрет, что фундамент является основой для всего здания, и если основание будет некорректно возведено – это чревато тем, что может рухнуть весь дом.
Ленточный фундамент для дома из пеноблоков – Фундамент своими руками
Перед постройкой дома своими руками нужно обязательно правильно подобрать подходящий фундамент. При выборе придется ориентироваться на большое количество факторов.
Вопрос очень ответственный, поскольку при переходе к возведению стен дома опорная часть здания станет недоступной для ремонта или исправления ошибок.
Чтобы понять, какой нужен фундамент для дома из пеноблоков, потребуется разобраться с особенностями материала, понять, как выполняется расчет.
Свайный фундамент
Сваи бывают разными. При самостоятельном строительстве чаще всего используют:
Возведение частного дома на сваях стоит выполнять с осторожностью. Популярные сейчас винтовые опоры диаметра 108 мм способны выдержать 4-6 тонн каждая (в зависимости от характеристик почвы). Такой свайный фундамент не подойдет для массивного дома более одного этажа, расчет даст чересчур маленький шаг опор (частое расположение), что приведет к повышению стоимости
Такой свайный фундамент не подойдет для массивного дома более одного этажа, расчет даст чересчур маленький шаг опор (частое расположение), что приведет к повышению стоимости.
При возведении объекта из пеноблоков в два этажа потребуется больший диаметр винтовой сваи.
Схема свайной винтовой конструкции
Преимуществом устройства здания на свайном основании является то, что нагрузку воспринимает не только опорная часть (конец сваи), но и боковая поверхность. При использовании фундамента на винтовых сваях глубина заложения в среднем находится в пределах от 2 до 3 метров. Именно такая величина наиболее оптимальна для небольшого частного строения.
Свайный винтовой фундамент особенно актуален, когда проводятся работы на болотистой местности. Сваи позволяют обеспечить надежность объекта даже на слабом грунте. При этом длину стараются подобрать так, чтобы опирание выполнялось на почву с хорошими характеристиками. К преимуществам строительства на сваях можно отнести:
Схема фундамента из буронабивных свай
- Невысокая стоимость опорной части. Это особенно актуальный плюс, который могут обеспечить сваи, ведь для некоторых видов оснований смета может достигать до 30% от стоимости всего дома.
- Фундамент на сваях не требует больших трудовых затрат. Выполнить его можно в сокращенные сроки. Это качество относится в основном к тем объектам, на которых выбраны металлические сваи.
- Также для строительства на металлических сваях винтового типа не требуется выжидать время на набор фундаментом прочности, как это нужно в случае с железобетонными конструкциями. Таким образом, сроки завершения объекта можно сократить на несколько недель.
Расчет фундамента на сваях выполняется чаще всего с уже заданными диаметрами опор и их длинной. Вычисляется максимальное расстояние между отдельными элементами.
Фундамент для дома из пеноблоков: критерии выбораФундамент под дом из пеноблоков может быть разных типов. Главное, чтобы он был надежным и не требовал больших затрат. Об этом расскажем в этой статье.
В процессе строительства дома важен каждый этап. Особую значимость это утверждение приобретает, когда речь идет о фундаменте. Именно основание, заложенное под будущее здание, является одним из самых важных элементов общей конструкции. Фундамент должен принять на себя и компенсировать все негативные факторы, которые сосредоточились в почве, стать надежной базой для возведения постройки.
Не нужно думать, что легкие стеновые материалы, в число которых входит пенобетон, не требуют к себе повышенного внимания. Дом из пеноблоков имеет специфические характеристики, как, например, хрупкость, и не считаться с ними нельзя.
Поэтому фундаментная база под такое строение должна обеспечить идеально ровную основу. Но ввиду того, что рекомендуемая высота пеноблочного дома не более 3 этажей, а сам по себе ячеистый бетон относится к легким стеновым материалам, нет необходимости утяжелять фундамент.
Это положительно скажется на общей стоимости строительства.
В качестве оптимальных вариантов для дома из пеноблоков эксперты выделяют следующие:
Для каких домов подходит плитный фундамент
Самый массивный и прочный фундамент, а так же самый дорогой. Его можно использовать для любого типа строений, однако не целесообразно.
Остановится на монолитной плите рекомендуется и при наличие проблемных, неустойчивых грунтов на участке (суглинки, торфяники, песчаные почвы) . Как отмечалось выше, это сохранит целостность несущих стен и всего строения, при изменении плотности и уровня почвы во время сезонных изменений температуры и влажности.
В заключении:
О важности фундамента для любого дома говорится много
Этому ключевому элементу в строительстве уделяется особое внимание, ведь устойчивый фундамент – это залог долговечности, будущего капитального строения, надежная опора на многие десятилетия для всего конструктивна здания. При сохранении целостности фундамента, в случае любых катаклизмов природного или искусственного характера ( пожаров, оползней, наводнений) дом всегда можно восстановить, а вот фундамент можно только поставить новый, в крайнем случае отремонтировать
Однако, любые ремонты уже не обеспечат былой прочности. Потому выбрав пусть и не дешевый, но надежный и прочный монолитный ж/б фундамент, Вы с высокой вероятностью, избежите любых проблем связанных основанием своего дома.
плитный фундамент хорошо подходит для каменных тяжелых домов
Первое с чего начинается строительство гаража, это выбор типа фундамента для будущей постройки и его изготовление. В качестве материала для изготовления стен гаража часто применяются пеноблоки, т. к. это практичный, теплый и относительно легкий материал.
Так какой фундамент, под гараж из пеноблоков оптимально подойдет? На этот вопрос и постараемся ответить в этой статье.
Особенности фундамента для пеноблочного дома
Виды плитных фундаментов
В зависимости от глубины залегания, плитные фундаменты делятся на:
- незаглубленные;
- малозаглубленные;
- сильнозаглубленные.
Первый вид используют в том случае, если пучение из-за мороза вообще отсутствует. В высоту он достигает чуть более 20 см.
Малозаглубленный фундамент конструируется со снятием верхнего слоя почвы. При этом необходимо уплотнение грунтовой поверхности. Под сильнозаглубленный фундамент вырывается котлован. Он экономически невыгоден, поэтому в настоящее отдают предпочтение более дешевым и выгодным решениям.
В зависимости от типа конструкции фундамент может быть:
- Из монолитных плитх.
- С использованием плавающей плиты.
- С решетчатыми составляющими.
Плавающий тип фундамента долговечен, однако экономически нецелесообразен – цена на него велика. Поэтому стоит хорошо подумать, нужно ли производить такие затраты.
Под каркасник лучше всего подойдет монолитный тип. Процесс изготовления такого фундамента описан ниже.
Решетчатая разновидность – это сочетание плитного и ленточного типа. Строителями используется редко.
Ленточный фундамент
Данный тип фундамента пользуется популярностью благодаря средней стоимости и высокой прочности. Можно отметить два типа ленточного основания – это мелкозаглубленный и заглубленный. Мелкозаглубленный используется для строительства легких построек таких как баня или сарай. Заглубленные ленточные фундаменты используются для строительства больших построек.
Если говорить об опалубке, то применяется съемная и несъемная опалубка. Съемная делается из досок или металлических щитов, которые после заливки демонтируются. Несъемная опалубка делается из специальных блоков, внутрь которых заливается бетон. Несъемная опалубка интересна также тем, что после завершения работ фундамент не нуждается в утеплении.
Как мы увидели из данной статьи, сделать фундамент для постройки из пеноблоков вполне реально своими силами. Не забывайте советоваться с опытными специалистами и результат вас не разочарует!
Преимущества нашей компании
- Строительство фундаментов под ключ. Мы обеспечиваем доставку материалов, монтаж конструкции и гарантируем качество.
- Все работы выполняем строго по договору. У нас прозрачная смета. Заказчик точно знает, сколько стоят материалы и оплата труда строителей. Вы получаете точный расчет цены свайного фундамента. Никаких наценок.
- Заказчики бесплатно получают консультации от профессионалов. Чтобы уточнить все детали, связанные со строительством фундамента, наш инженер приедет к вам на участок.
- Профессиональные исполнители. Дипломированные инженеры, сметчики и строители нашей компании гарантируют качественный результат – от расчета до монтажа фундамента. Кроме того, мы проводим геологические изыскания на участке.
- Наличие спецтехники и профессионального оборудования позволяет быстро проводить качественный монтаж даже на сложных участках.
В видео показаны примеры обустройства свайных фундаментов.
Какой тип лучше выбрать для домов разных размеров
Так как дом из пеноблоков может принимать любые размеры, то для каждого из них подбирается тот или иной тип основания:
10х10. При возведении такого дома необходимо использовать основание на винтовых сваях. Благодаря ему дом остаётся устойчивым даже при изменении почвы. Это достигается за счет того, что винтовые сваи ввинчивают на большую глубину и они не боятся никаких шевелений грунта. При верно подобранной толщине и длине сваи смогут выдержать различные нагрузки.
8х10. При возведении дома с такими размерами стоит задействовать ленточный фундамент мелкого углубления. Такая конструкция способна противостоять весу дома. Идеальным вариантом станет применение фундамента, возведенного по технологии ТИСЭ. Для них свойственна достаточная несущая способность, которая позволяет выдержать такое строение на самых слабых грунтах.
9х9. Для дома из пеноблоков с такими размерами стоит выбирать малозаглубленные монолитный ленточный фундамент. Такой выбор объясняется тем, что при возведении конструкции уйдет минимум строительных материалов. А вот какой проект пристройки к деревянному дому из пеноблоков существует, и какой самый эффективный, можно узнать из данной статьи.

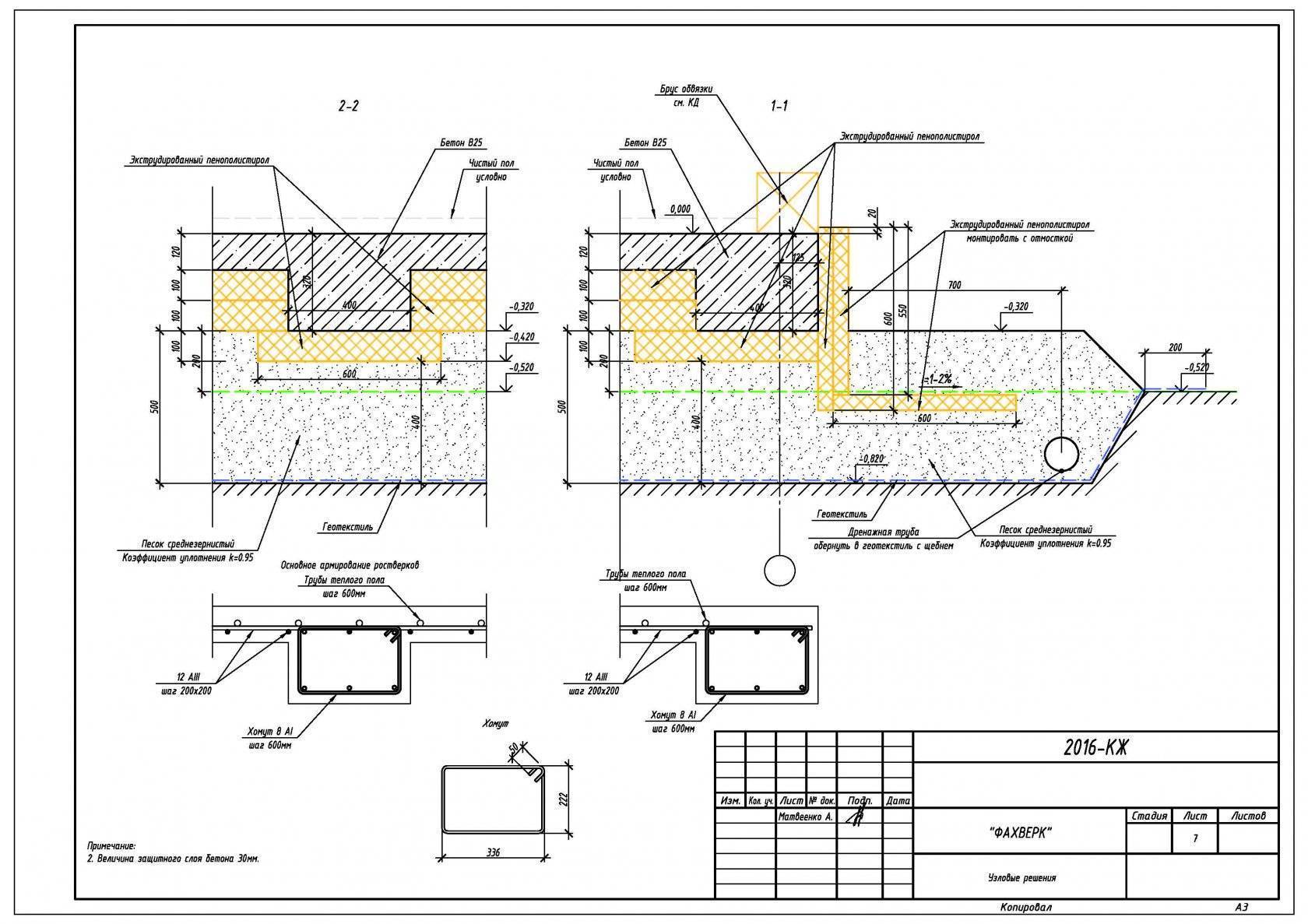

Плитный фундамент с ребрами жесткости
Такой вид плитного фундамента для дома из газобетона и пеноблоков предусматривает создание в ребрах жесткости песчаной подушки толщиной 10-20 см с последующей установкой в них арматурного каркаса.
Фигурная форма основания: · Усиливает конструкцию монолитной плиты. · Способствует снижению давления на грунт. · Хорошо выдерживает многократные промерзания и оттаивания. · Исключает проседание почвы, как это случается в свайном и столбчатом фундаментах. · Не допускает деформации строения.
Недостатком является высокая стоимость сооружения из-за большого расхода арматуры и бетона. При возведении плитного основания не предусмотрено подвальное помещение.
Подготовка котлована и несущей подушки под двухэтажный дом
Подготовка котлована для двухэтажного строения

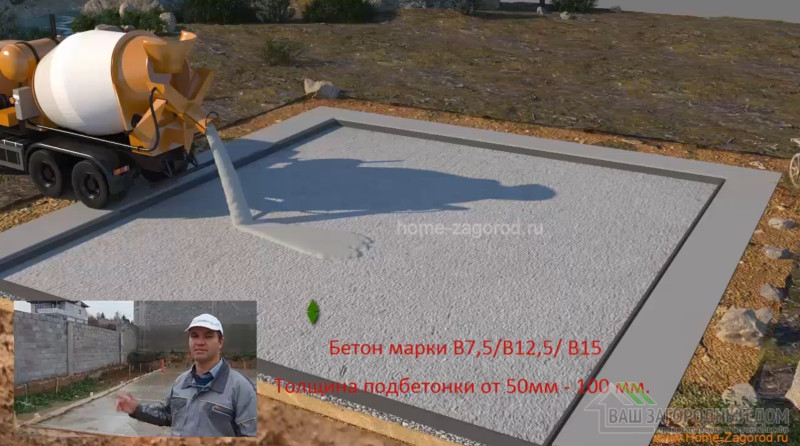

Разработав котлован под фундамент, дно промеряют с помощью нивелира и делают зачистку края и площадки от осыпающегося грунта. Затем производят разметку под несущую бетонную подушку. Ширина такой бетонной подготовки 100-1200 мм, при толщине 150-250 мм. На неё можно монтировать как монолитный фундамент, так и блочный. Готовят опалубки согласно схеме, устанавливают их по периметру, применив арматуру как упоры, попросту забив их в землю.
Армирование делают в один ярус, арматурой класса А 1-3. Ячейка сетки имеет размер 200х200 мм, стыки вяжут проволокой. Глубина закладки несущего пояса не менее 1,8-2,2 метра для средне пучинистых грунтов 2 типа
Что важно при закладке - сделать под основанием подушку из щебня. Толщина подушки для двухэтажного дома должна быть не менее 120 мм
Щебень укладывают уже на утрамбованный грунт
Затем обустраивают меры по отводу воды или прокладывают гидроизоляционный материал. В случае заморозки строительства на зимний период, в самой нижней точке котлована копают приямок для сбора воды. Размер зумпфа (ливнёвой ямы) должен быть не менее 6 кубических метров
Щебень укладывают уже на утрамбованный грунт. Затем обустраивают меры по отводу воды или прокладывают гидроизоляционный материал. В случае заморозки строительства на зимний период, в самой нижней точке котлована копают приямок для сбора воды. Размер зумпфа (ливнёвой ямы) должен быть не менее 6 кубических метров.

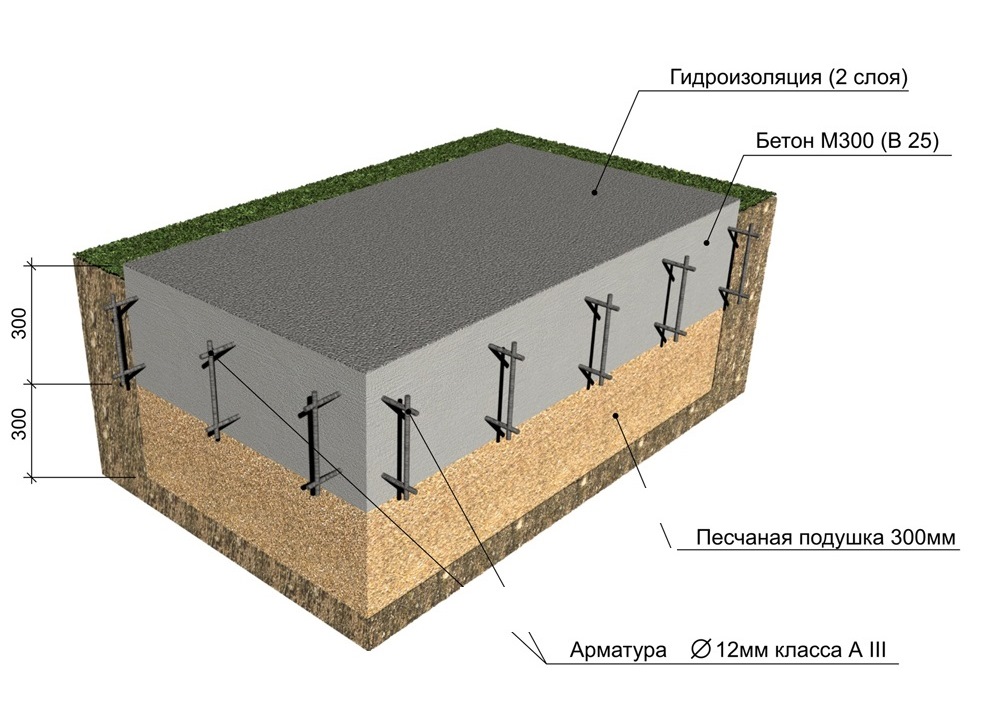

Описание конструкции
Плитный фундамент дома имеет еще название плавающего, поскольку при различных движениях почвы (просадка или же вспучивание) он ведет себя так, как будто легко скользит по волне.
Конструктивно плиточное основание под дом (или баню) выглядит как прочная монолитная плита, которая любые движения почвы равномерно распределяет по всей плоскости фундамента, препятствуя тем самым деформации стен здания.
Преимущество плиточного основания состоит в том, что нет необходимости использовать другие бетонные плиты для пола цокольного этажа своими руками – он сам справляется с этой задачей. Некоторые скептики утверждают, что устройство плитного монолитного фундамента может помешать строительству подвала.
На самом деле это не так, обустроить своими руками подвальное помещение, баню на цокольном этаже или гараж вполне возможно, нужно только сделать правильный расчет и закладывать фундамент поглубже. Толщину фундамента рассчитывают исходя из предполагаемой нагрузки на него: чем больше она будет, тем толще должна быть плита.
Чтобы построить одноэтажный дом, гараж или баню достаточно 20-30-сантиметровой высоты фундамента. Для двух- , трехэтажного дома толщина основания должна быть не менее 40-50 см.

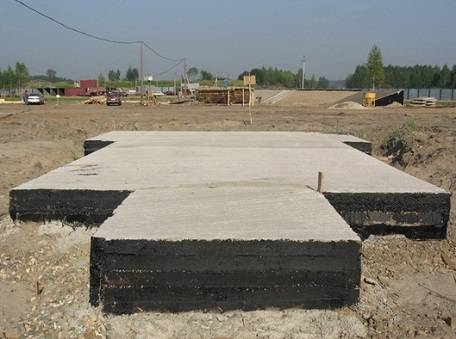

Готовый плиточный фундамент со ступеньками под дом
Основной недостаток плиточного фундамента для частного дома – самый большой бюджет по сравнению с обустройством других видов оснований, поэтому и планируют его строительство только в самых крайних случаях, когда нет возможности сделать другой.
Разновидности плитного фундамента
Монолитный фундамент условно можно разделить на 2 типа:
Высокая стоимость плитного фундамента любого способа постройки связана с огромным объемом земляных работ, стоимостью закупки бетонного раствора. Расчет сметы по общему бюджету просчитывается индивидуально, исходя из качества грунта и масштабности постройки: сделать фундамент своими руками под баню или гараж обойдется значительно дешевле, чем под двухэтажный дом с цокольным помещением.
Готовый плиточный фундамент под дом
Ориентировочная стоимость возведения плиточно-монолитного фундамента в строительных компаниях – 12 тысяч рублей за 1 куб. В этот расчет входят подготовительные и основные работы: геодезическая разметка, очистка участка от растительности, проведение основных этапов по заливке фундамента. Преимущество приглашения специалистов заключается в том, что они выполнят весь технологический процесс соблюдением всех строительных норм.
Основные достоинства плитного фундамента
Поверх плитного фундамента можно возводить дом, гараж любой конструкции, с деревянными, кирпичными или бетонными стенами. Также он подходит тем, кто решил построить своими руками баню, гараж или дачу на неустойчивом грунте. Конструкция такого фундамента такова, что при любых смещениях почвы «плывут» не отдельные элементы основания, а вся монолитная железобетонная плита в целом.
Это предотвращает появление трещин на стенах дома. Самый главный недостаток такой основы заключается в высокой себестоимости работ, но эта цена совершенно оправдана. На участках со сложным грунтом никакой другой вид основания постройки не даст такой прочности, как плиточное.
Ведь если попытаться сэкономить и не брать во внимание расчет специалистов, а самостоятельно сделать другой фундамент, то впоследствии стены дома под воздействием смещения грунта начнут разрушаться. Потребуется их постоянный ремонт, а это будет стоить гораздо дороже и затраты эти будут на постоянной основе. Перед закладкой плитного фундамента для дома необходимо сразу же сделать расчет всех коммуникаций (канализации, кабелей), поскольку в дальнейшем для каких-то изменений в проекте подобраться к внутреннему участку будет практически не возможно
Перед закладкой плитного фундамента для дома необходимо сразу же сделать расчет всех коммуникаций (канализации, кабелей), поскольку в дальнейшем для каких-то изменений в проекте подобраться к внутреннему участку будет практически не возможно.
Плитный фундамент в ряде случаев считается единственно возможным вариантом решения, и если все работы сделать правильно, с соблюдением технологических норм, то дом простоит не одно десятилетие и его стену будут прочны и надежны.
Подготовительные работы
1. Необходимо произвести геологическое исследование участка:
а) Определить тип грунта и его несущую способность.
б) Наличие подземных вод под плитой. При мелко-заглубленном фундаменте достаточно бурить 70 см глубиной.
2. Монолитные плиты бывают 2х типов:
а) Плита ниже уровня промерзания ( как правило с цокольным этажом)
б) Плита вровень с землей.
После того как произвели геологическое исследование и определились с типом фундамента, переходим к следующему этапу.
Первый этап при строительстве фундамента монолитной плиты
1. Снимаем плодородный слой, укладываем дренажные трубы с наклоном и предусматриваем коммуникации.
2 . Укладываем геотекстиль с выпуском от плиты не менее одного метра, с нахлестом друг на друга.
Укладка песчаной подушки для плиты
Укладывается песчаная подушка с послойной утрамбовкой. Толщина делается от 10-30 см. В 90% случаев делается толщина 20 см. На данном видео был выбран песок: речной мытый.
Укладка щебеночного основания
Толщина щебеночного основания делается от 10-30 см и это больше зависит от наличия грунтовых вод на Вашем участке. При укладке щебня, его также необходимо утрамбовывать послойно.
Устройство подбетонки
Как правило, выполняется из бетона низкого класса B7,5/ B12,5/ B15. Толщина подбетонки делается от 50-100 мм и как правило она делается больше плиты на 10 см во все стороны. На данном видео толщина была сделана 50 мм.
Гидроизоляция фундамента монолитная плита
На застывшую подбетонку укладывается гидроизоляция, как правило, в 2 слоя. Можно применять также и проникающею гидроизоляцию. На данном объекте было использовано 2 вида гидроизоляции. 1 обмазочная и 2я рулонная, которая укладывалась внахлест друг на друга.
Утепление монолитной плиты
Утепление в большинстве случаев делается экструдированным пенополистиролом, от 50-100мм. В представленной видео утепление производилось Пеноплэкс — фундамент 100мм. Если дом для постоянного проживания укладка пленки на утеплитель не обязательна, если же не для постоянного проживания, то укладка пленки рекомендуется.
Армирование фундамента монолитная плита
Площадь сечение арматуры в одном направление не менее 0.3% от общего сечения фундамента. Диаметр вертикального стержня не меньше 6 мм. рекомендуем от 8-10 мм. Размер ячейки от 10 см, как правило, делается ячейка 20 на 20 см, арматура от 12-14 мм. При расчете арматурного каркаса необходимо учитывать все нюансы, а также делать усиления в местах повышенной нагрузки. На представленных чертежах Вы можете посмотреть пример.
Установка опалубки
Площадь сечение арматуры в одном направление не менее 0.3% от общего сечения фундамента. Диаметр вертикального стержня не меньше 6 мм. рекомендуем от 8-10 мм. Размер ячейки от 10 см, как правило, делается ячейка 20 на 20 см, арматура от 12-14 мм. При расчете арматурного каркаса необходимо учитывать все нюансы, а также делать усиления в местах повышенной нагрузки. На представленных чертежах Вы можете посмотреть пример.
Заливаем фундамент монолитную плиту
При заливке фундамента монолитной плиты рекомендуем, придерживается данных правил:
а) Сброс бетона с высоты не более 0.5 метра
б) Разгонять бетон более чем на 2 метра от места сброса не рекомендуется.
в) После заливки бетона уплотняем его с помощью вибрирования.
Подведем итог:
После заливки бетона за ним необходимо ухаживать
а) Укрыть пленкой
б) Периодически увлажнять, первая неделя выполняется каждые 4 часа, также и ночью.
в) Опалубка снимается при наборе прочности выше 75%
По ссылки выше Вы можете перейти на пример чертежа фундамент монолитная плита. Важный момент, чтобы защитить любой фундамент от сил природы (пученье, промерзание и.т.д.) мы рекомендуем делать неразрывную систему отмостки с углублением. Видов утепленной отмостки несколько, но мы рекомендуем именно с углублением.
Часто задаваемые вопросы, при заливку фундамента, тип монолитная плита
Вопрос: Можно ли не делать утепленную отмостку?
Ответ: Да можете не делать но учтите что именно она защищает фундамент от сил природы
Вопрос: Как рассчитать усиление плиты
Ответ: Расчет по усилению плиты Вы найдете в наших чертежах, самому же это сделать без опыта затруднительно.
Вопрос: Через сколько нужно снимать опалубку?
Пристройка к дому
Еще одно применение пеноблоков — быстрое возведение пристроек и хозяйственных построек. Это возможно благодаря двум методам:
- использование деформационных швов (отдельный фундамент, по сути, отдельное мини-здание, со своим сужением, которое, в силу разной площади основания, может отличаться от базового варианта);
- жесткое сопряжение (конструкция дублирует существующую, возможно только при наличии ленточного фундамента достаточной глубины, чтобы избежать «гуляния» элементов).
Первый вариант кажется простым, но деформационный шов должен быть выполнен из дополнительных материалов, чтобы обеспечить равномерное заполнение пустот между конструкциями. Как правило, используется любой материал, закатываемый «внутрь», и дополнительный изоляционный герметик «наружу».
Смотрите видео ниже о том, как сделать пристройку к дому:
Монолитная плита для фундамента: плюсы и минусы
Строительство частного дома всегда занимает определенную часть времени именно на проектирование. И эта часть работ является основополагающей для крепкого и долговечного дома. Здесь необходимо продумать не только конструкцию самого здания, но и подобрать оптимальный вариант основания, который справится с заданной нагрузкой при определенных особенностях грунта. Самым «толерантным» в этом случае считается плитный фундамент, плюсы и минусы которого мы рассмотрим в материале ниже.
Фундамент-плита представляет собой монолитное железобетонное основание, которое заливают в опалубку по всему периметру будущего дома. То есть методом распределения бетонной смеси и её обязательного армирования получают крепкую и монолитную бетонную плиту-подушку. Такой базис является особенно идеальным решением для строительства частных домов на подвижных пучнистых грунтах или почвах с высоким уровнем грунтовых вод.
