Описание газового котла Бакси двухконтурный настенный для частного дома – Плюсы и минусы — Обзор

Параметры

На то, какое место газовые агрегаты занимают в перечне, влияют их параметры, а точнее, целый комплекс характеристик. Мощность прибора: оптимальный вариант 24 кВт, отвечает за достаточный обогрев — порядка 82 °C, а также наличие в кране горячей воды — до 60 °C.

Расход газа: в среднем 2,8 куб. м природного или 2 кг сжиженного газа в час, демонстрирует затраты на теплоснабжение. Помимо функции нагревания, большое значение имеет надёжность работы газового котла. Электрозависимые и автономные устройства обязательно должны быть оборудованы системой безопасности.

Внимание! В ряде случаев для электрозависимых агрегатов в силу высокой чувствительности датчиков системы безопасности необходимо использовать стабилизаторы напряжения. Элементы системы безопасности обычно решают такие задачи, как: газовый контроль, автоматическая диагностика, защита от перегрева, защита от замерзания, а также блокировка насоса

Элементы системы безопасности обычно решают такие задачи, как: газовый контроль, автоматическая диагностика, защита от перегрева, защита от замерзания, а также блокировка насоса.

Эти параметры влияют на эффективность и надёжность котла, поскольку увеличивают его производительность, снижают риск аварийных случаев, повышают срок эксплуатации.

Их важно учитывать, потому что они помогают сохранить работоспособность оборудования, исключить угрозу здоровью человека и сэкономить на топливе. Например, выбрав при покупке котлы с регулируемой мощностью, можно настраивать режим работы прибора в зависимости от погоды на улице и присутствия человека в помещении, а не эксплуатировать котёл на полную мощность круглосуточно, напрасно расходуя лишний газ

Например, выбрав при покупке котлы с регулируемой мощностью, можно настраивать режим работы прибора в зависимости от погоды на улице и присутствия человека в помещении, а не эксплуатировать котёл на полную мощность круглосуточно, напрасно расходуя лишний газ.

Основные узлы и принцип работы

Линейка газовых котлов Бакси включает целый ряд моделей, различающихся объемом, типом установки, функциональностью. При этом принцип их работы в целом схожий.

Наиболее популярные модели котлов:

• Baxi Luna (Бакси Луна);
• Baxi Slim (Бакси Слим);
• Baxi Main four (Бакси Майн фор);
• Baxi Main 24 fi (Бакси Майн 24 фай);
• Baxi Nuvola (Бакси Нувола);
• Baxi EKO four (Бакси Эко фор, Бакси Экофор).

По типу установки газовые котлы разделяют на настенные и напольные.

Настенный нагреватель закрепляется с помощью специальных кронштейнов в любом удобном месте, что делает настенные модели весьма популярными. Камеры с закрытой камерой сгорания, например, Baxi Main 24 fi, обладают повышенной эффективностью и экологичностью при малых размерах.

Объем теплоносителя в теплообменнике зависит от модели, в наиболее мощных он достигает 80 литров. По функционалу модели могут быть одноконтурными — для отопления, или двухконтурными — помимо отопительной системы они питают также контур ГВС.

Работать они могут как на природном магистральном газе, так и на сжиженном, из баллонов, благодаря чему возможна их установка в не газифицированных районах. Котлы полностью энергозависимы и требуют подключения к сети переменного напряжения.

Принцип работы газового нагревательного оборудования:

1. Датчики анализируют температуру в помещении, и при достижении минимального значения подают сигнал на включение циркуляционного насоса.
2. Насос включается, создавая в трубе обратной подачи разрежение, при этом нагретая вода поступает в систему отопления.
3. Микропроцессор подает сигнал на розжиг горелки на малой мощности, постепенно она увеличивается, и теплоноситель нагревается до температуры, заданной пользователем.
4. Далее котел работает в режиме модуляции — поддерживает температуру в заданных пределах, включаясь при ее понижении.

На любом из этих этапов возможно возникновение неисправности, о чем котел оповещает с помощью кодированных ошибок.

Возможные неисправности котла Baxi Main фор, Baxi Main 24 fi, Baxi Эко фор:

• горелка гаснет сразу после включения или в процессе нагрева (коды ошибок е01, е04);
• розжиг котла невозможен;
• происходит перегрев (код ошибки е02);
• падает давление воды в системе (код ошибки е10);
• в работе слышен посторонний шум;
• в топочной камере происходят хлопки;
• теплоноситель не нагревается до заданной температуры;
• выходит из строя один из датчиков (возможно появление разных кодов ошибок).

Наиболее частыми причинами появления тех или иных неисправностей, по словам специалистов сервисных центров, могут быть:

• неправильный
• ошибки при подключении котла к электросети;
• попадание воды на плату, в горелку или в электрическую часть котла;
• низкое качество сетевой воды или другого теплоносителя;
• резкий перепад давления газа;
• падает или недопустимо повышается напряжение в сети.

Устройство и принцип работы

Современный двухконтурный газовый теплогенератор представляет собой довольно сложную конструкцию, включающую в себя множество отдельных элементов, слаженную работу которых обеспечивает электронный блок управления.

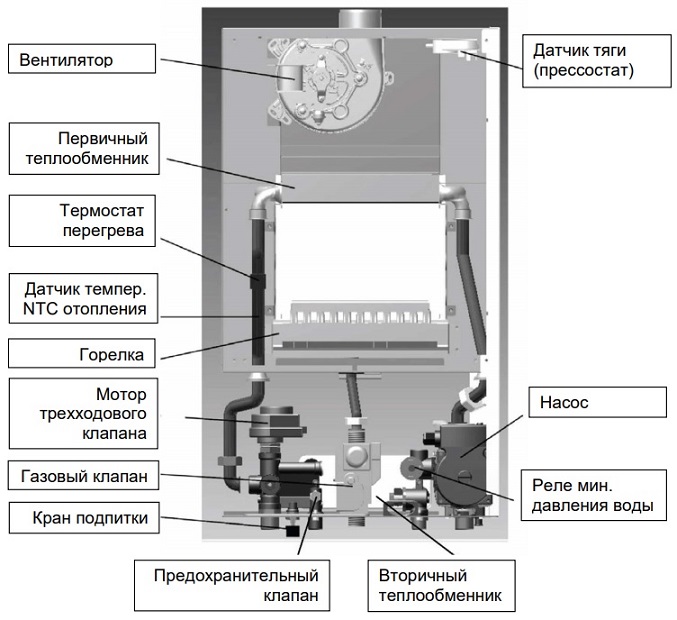

Конструкция газового котла

Независимо от эксплуатационных характеристик, двухконтурная установка состоит из следующих основных модулей:

• Газовой горелки, которая может быть установлена как в открытой, так и в закрытой камере сгорания. Благодаря именно этому элементу, происходит нагрев теплоносителя в отопительном контуре и контуре ГВС. Автоматическая система управления (АСУ) регулирует интенсивность сгорания топлива, что позволяет поддерживать температуру теплоносителя в заданных пределах.
• Камеры сгорания, открытого или закрытого типа. При использовании закрытой камеры над ней располагается вентилятор, обеспечивающий подачу воздуха в зону горения и удаление продуктов сгорания.
• Циркуляционного насоса, с помощью которого осуществляется принудительная циркуляция теплоносителя по отопительному контуру и трубопроводам ГВС.
• Трехходового клапана, предназначенного для переключения агрегата на контур ГВС.
• Основного теплообменника. Этот элемент располагается в камере сжигания над газовой горелкой. При прохождении теплоносителя по внутреннему сечению теплообменника происходит интенсивная передача тепловой энергии от стенок теплообменника теплоносителю. В современных газовых котлах этот модуль может быть изготовлен из нержавеющей или оцинкованной стали, в некоторых моделях премиум класса используются медные теплообменники.
• Вторичного теплообменника, обеспечивающего нагрев проточной воды.
• Автоматической системы управления, регулирующей интенсивность горения, температуру теплоносителя. Именно электронный блок управления обеспечивает своевременный розжиг горелки, включение и отключение элементов агрегата, обеспечивает возможность автономной работы котла.

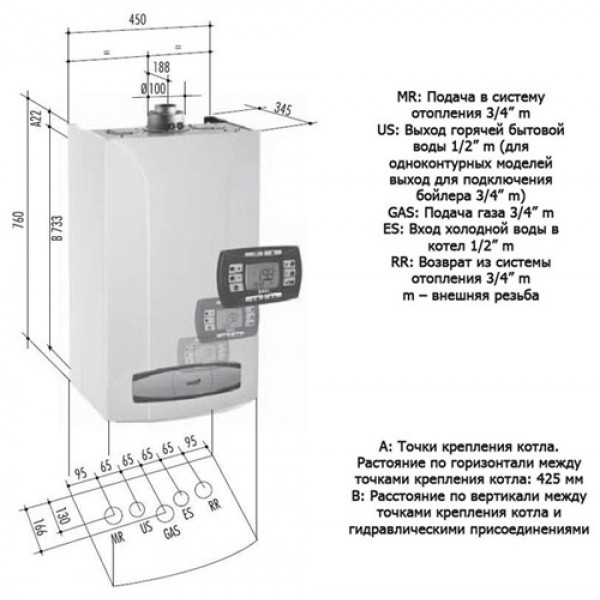

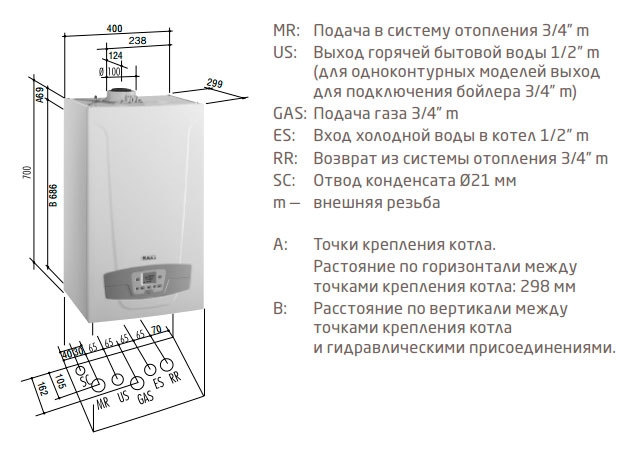

Патрубки подачи холодной воды, газа, отвода горячей воды и теплоносителя отопительной системы расположены на нижней панели корпуса прибора.

Принцип работы двухконтурного газового теплогенератора

Отличительной особенностью двухконтурных котлов является то, что смешивание теплоносителя с проточной водой контура ГВС невозможно ни при каких обстоятельствах. Заполнение отопительной системы теплоносителем производится через специальную горловину, а подогрев проточной воды осуществляется за счет циркуляции части теплоносителя во вторичном теплообменнике.

Поскольку одновременное функционирование агрегата в двух режимах невозможно, рассмотрим работу системы в режиме отопления и в режиме горячего водоснабжения.

Режим отопления

Если котел подключен к отопительному контуру, суть его работы сводится к следующему: циркуляционный насос обеспечивает перемещение теплоносителя по трубопроводам отопительной системы. При включении газовой горелки происходит постепенный нагрев теплоносителя за счет интенсивного теплообмена со стенками теплообменника. По достижению заданных температурных параметров электронный блок управления перекрывает подачу газа. При снижении температуры в отопительной магистрали происходит повторный розжиг горелки.

При наличии в доме температурного датчика АСУ будет корректировать работу системы с учетом полученных от него данных. Все тепло выделяемое горелкой, в этом случае, расходуется на отопительный контур, а положение трехходового клапана исключает попадание теплоносителя во вторичный теплообменник. В зависимости от типа камеры сгорания отработанные газы могут выводиться как через естественный дымоход, так и принудительно.

Режим ГВС

Для перехода в режим подачи горячей воды достаточно открыть кран смесителя, при этом трехходовой клапан перекрывает циркуляцию теплоносителя по отопительной магистрали, а АСУ разжигает газовую горелку.

Трехходовой клапан обеспечивает поступление нагретого теплоносителя в теплообменник ГВС, где и происходит передача тепловой энергии от стенок теплообменника проточной воде. При закрытии крана трехходовой клапан возвращается в исходное положение, и установка переходит в отопительный режим, рассмотренный выше.

Однако следует помнить, что в случае длительной работы в режиме ГВС возможно снижение эффективности отопительной системы.

Характеристики газовых котлов фирмы Baxi

Преимущества

Компания производит напольные и настенные устройтва двух типов – турбированные и атмосферные. К российским условиям адаптированы двухконтурные модификации навесного типа. Даже при снижении давления газа до 5 бар, продолжают нормально функционировать. Преимущества:

• Самодиагностика – на дисплей выводится информация о проблемах.
• Погодозависимая автоматика – производится корректировка параметров в зависимости от погоды.
• Имеются сертификаты качества и разрешения.
• Ремонтопригодность — поломки легко устраняются.
• Доступная стоимость – 25 000-50 000 рублей.
• Привлекательный внешний вид – модели эргономичны и легко вписываются в современные интерьеры.
• Автоматическая работа и регулировка позволяют экономить топливо.
• Электроника оперативно реагирует на изменения условий эксплуатации, внося корректировки в работу.
• Электронная модуляция пламени – поддерживается заданная температура.
• Элементы гидравлического узла выполнены из композитных материалов, поэтому долговечны.
• Защита от перегрева.
• Есть пульты управления – переносные и встраиваемые.
• Для мгновенной подачи воды – встроенный бойлер

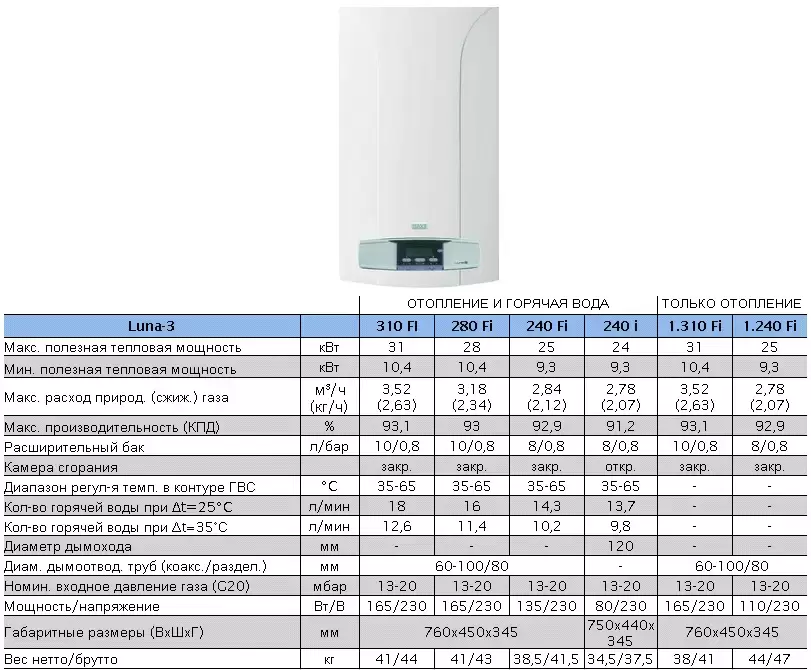

Технические характеристики газовых нагревателей Baxi и уровень надежности определили их место на российском рынке – итальянское оборудование выбирают как простые потребители, так и специалисты в сфере теплотехники.

Котлы baxi преимущества и недостатки

Среди самых известных марок достойное место по праву занимают котлы итальянского производства . Данная фирма выпускает свое отопительное оборудование во многих странах Европы, в том числе и в нашей стране. Данное оборудование является одним из самых технологичных и модернизированных среди линеек газовых котлов. В первую очередь они дают возможность отапливать не только помещение, но и могут работать в качестве водонагревателей.

ЧИТАТЬ ДАЛЕЕ: ТОП-15 лучших мониторов 144 гц: рейтинг 2021 года моделей и как выбрать самый дешевый игровой 1920х1080 с разрешением 2к и 4к

Каталог их продукции очень разнообразен, но все они имеют некоторые общие параметры. Газовые котлы отвечают требованиям пожарной и экологической безопасности и имеют многие преимущества:

1. Пламя в газовом котле плавно разжигается посредством электричества. Таким образом, котел нагревается в течение минуты на минимальной мощности, затем начинает работать на максимуме.
2. Оборудование автоматически регулирует мощность пламени для поддержания комфортной температуры в комнате. Это продлевает срок эксплуатации газового котла, так как отсутствует основная причина износа такого оборудования — постоянная смена циклов включения — выключения.
3. Также газовые котлы оборудованы системой пост циркуляции, которая позволяет экономить электроэнергию и газ. Термостат, установленный в помещении, выключает котел, когда в комнате достигается необходимая комфортная температура. Также если на котел был установлен специальный температурный датчик, он может осуществлять автоматическую поддержку температуры, зависящую от погодных условий и температуры воздуха на улице и в комнате.
4. Монтаж оборудования считается довольно простым. Котлы можно установить на пол, либо монтировать на стену. Сама конструкция считается очень надежной и прочной, имеет малый вес.

Из недостатков данного котла можно выделить:

1. Высокая стоимость, что объясняется хорошим качеством производства.

BAXI POWER HT 1.450 45 кВт напольный одноконтурный

Этот большой котел подойдет для внушительного частного дома, станет проводником в мир тепла и уюта. Обладает большой тепловой мощностью до 45 кВт, что позволяет размещать его в самых больших помещениях. Модель оборудована закрытой камерой сгорания и имеет очень высокий КПД 107,5%. Да, котел стоит далеко не дешево, но напольная установка, электронное управление, а также высокая мощность делают из этого гиганта востребованную и покупаемую на рынке модель.

Узнать, где дешевле всего >>>

Первичный теплообменник сделан из стали, что гарантирует вам долговечность и стабильную работу прибора в течение долгих лет . Это газовое оборудование имеет комнатный термостат и удобный для восприятия дисплей, на котором показана информация о выбранной температуре. Прибор способен работать на природном и сжиженном газе.

Средний рейтинг – 4.5

Средняя цена – 132000 рублей

Что влияет на расход электричества газовым котлом

1. Циркуляционный насос. Диапазон потребления, в зависимости от модели и степени установленной мощности, 45-150 Вт. Задействован он не всегда. Его расход также зависит от технологичности (магнитные роторы, наличие частотного преобразователя, компактность статора).
2. Турбина. Потребляет от 10 до 70 Вт, ее работа регулируется автоматикой: скорость зависит от необходимого объема отводимых газов, т.е. от рабочей мощности котла.
3. Горелка и электророзжиг. До 100 Вт в момент розжига.
4. Автоматика. Это как сама электронная плата, так и дисплеи, всевозможные датчики, механизмы переключения.

Устройство энергозависимых настенных одноконтурных моделей на примере Buderus Logamax U072-24.

Виды котлов Baxi

Компания заинтересована в том, чтобы в линейке газовых котлов были представлены все возможные варианты, на любые обстоятельства и финансовые возможности.

• Одно-
• Двухконтурные.

Если в первом исполнении происходит только отопление дома, то двухконтурный котёл снабжает потребителя ещё и горячей водой. Оба варианта находят своих приверженцев.

Соединение пары приборов в одном корпусе даёт эстетичность, экономию места, обслуживание только одного прибора. А с другой стороны, раздельное водоснабжение и отопление считается более надёжным, меньше изнашивает оборудование.

• Настенные модели.
• Напольные.

Настенные приборы, как правило, имеют небольшую мощность, аккуратно монтируются на стену и могут быть даже «спрятаны» в кухонный шкаф. Более мощные котлы неизбежно имеют большие размеры. Поэтому их установка требует надёжного основания и отдельного помещения. Выбор здесь сводится к высчитыванию требуемой мощности по размерам жилья.

• С открытой (атмосферной).
• И закрытой (с турбиной) камерой сгорания.

Открытую камеру сгорания ещё называют дымоходной, поскольку для нормального удаления продуктов сгорания здесь требуется тяга, создаваемая длинным газоходом (по аналогу с дымоходной трубой).

В закрытой, или турбинированной камере сгорания тягу создаёт вентилятор, поэтому дымоход уже можно не проводить через крышу, а сделать небольшую коаксиальную трубу, ведущую через стену. Такой вариант удобен для жильцов квартир, минимизирует монтажные затраты, но делает систему отопления привязанной к электричеству (выход – установка ИБП, но обойдется такой вариант дороже).

Напольный котел Baxi Slim

Если в конце названия модели котла Бакси стоит литера F – это значит, что он имеет открытую камеру сгорания. Пример: Бакси ECO — 5 Compact 1.24F

• Конвекционные.
• Конденсационные.

Принцип конвекции лежит в основе работы любого газового котла: пламя нагревает теплоноситель, а часть тепла улетучивается в трубу.

В конденсационных моделях добавлен теплообменник, на котором происходит конденсация горячего газа и дополнительный нагрев теплоносителя.

Свои сильные стороны и недостатки есть у обоих вариантов. Наличие дополнительного теплообменника требует более сложного обслуживания, сам прибор стоит дороже и более объёмен. Конвекционный котёл проще устроен, и стоит дешевле, но КПД ниже.

Популярные модели компании Бакси

Наибольшей популярностью пользуются газовые котлы Бакси серии Luna

Итальянский производитель предлагает клиентам огромный ассортимент отопительных котлов, каждый из которых обладает определенными достоинствами. Наибольшей популярностью пользуются именно газовые модели.

Slim

Отличаются высокой мощностью, благодаря чему подходят для просторных зданий, а также сурового климата, холодных зим. При изготовлении теплообменника используется чугун, что увеличивает вес котла, но гарантирует значительный срок службы и высокую эффективность. Кожух, изолированный стекловолокном, обеспечивает минимальные теплопотери и высокий КПД.

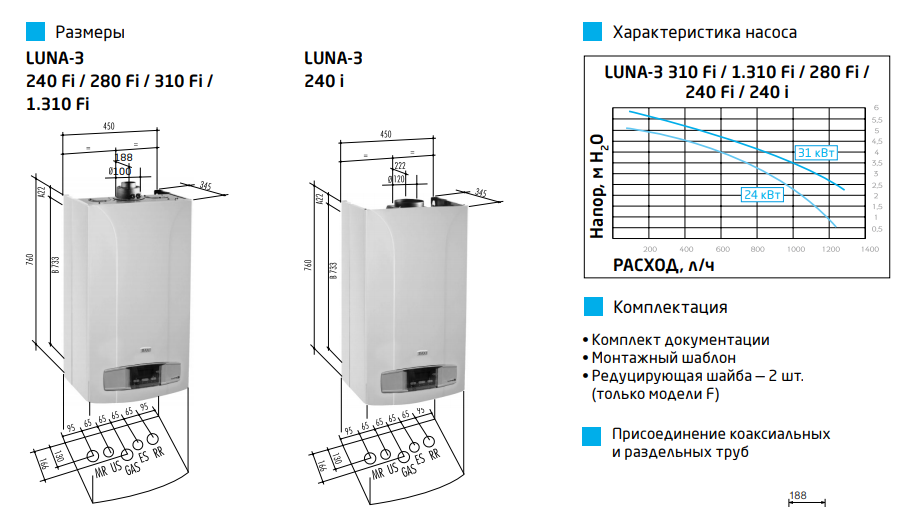

Luna

Главным отличием модели является большой и удобный цифровой дисплей, на который выводится вся актуальная информация. Котел можно установить на пол или подвесить на стену. Малые размеры и специальные крепления предусматривают оба вида монтажа. Модель имеет комплект для низкотемпературного контура системы отопления.

Nuvola

В линейке встречаются настенные и напольные модели. Водонагревательные резервуары имеют разный объем – от 40 до 60 литров. Любой котел из серии станет удачным выбором для дома, где расходуется большое количество горячей воды, ведь производительность за час достигает 900 литров. Медный теплообменник обеспечивает быстрый нагрев.

В чём особенность двухконтурных настенных газовых котлов

Две задачи, которые выполняют двухконтурные настенные газовые котлы: обеспечение помещений отоплением и снабжение их горячей водой.

В процессе работы агрегата газ сгорает и нагревает теплообменник, который передаёт энергию теплоносителю, а тот распространяется по радиаторам и кранам.

Настенные модели двухконтурных приборов обладают рядом преимуществ:

• Оптимальная мощность.
• Минимум места для монтажа.
• Доступная цена.

В отличие от напольных приборов, настенные можно устанавливать на территории отапливаемого помещения (например, на кухне), а не в отдельном, как большинство напольных. Но у настенных двухконтурных котлов есть и минусы. К ним относятся:

• Ограничения по мощности.
• Лимит по типу установленных элементов.
• Необходимость подготовки стен для монтажа.

Чем мощнее котёл, тем он больше. А настенный вариант не должен быть слишком тяжёлым.

Это одна из причин, по которым в настенных моделях избегают чугунных теплообменников. Их изготавливают из другого материала.

Чтобы прочно удержать несколько десятков килограммов, требуется надёжно прикрепить прибор к стене.

Виды котлов Baxi

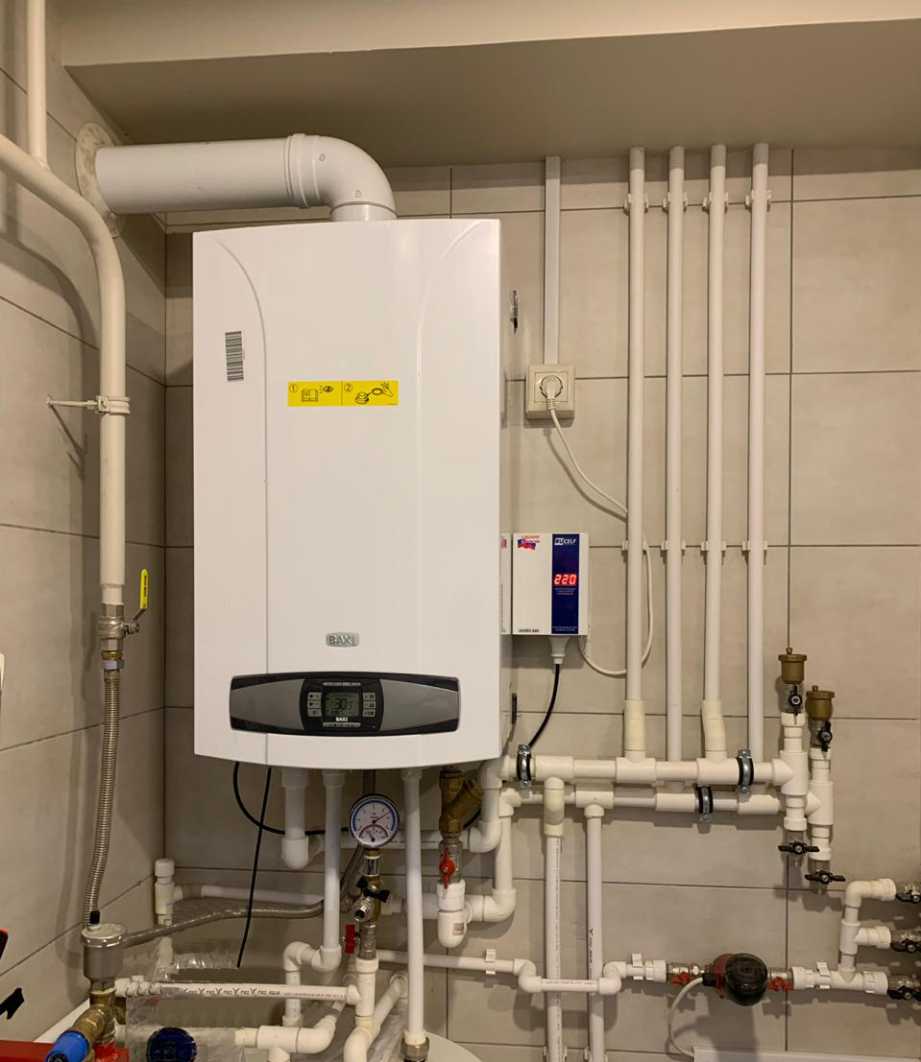

Настенные газовые двухконтурные котлы Baxi

Достоинства и недостатки котлов Бакси

Двухконтурные котлы Бакси решают проблему отопления и горячей воды

Двухконтурный котел позволяет решать проблему автономного отопления и горячего водоснабжения. Достаточно иметь электричество, чтобы запустить насос, поднимающий воду из колодца или скважины. Двухконтурный котел Baxi, работающий на разных видах топлива, нагреет её до нужной температуры и качественно обогреет все помещения.

Достоинства оборудования:

• Соответствует всем нормам безопасности.
• Быстро прогревает помещение благодаря довольно высокой мощности.
• Мощность и контроль прогрева помещения регулируются автоматически – пользователю достаточно один раз настроить требуемые параметры.
• Малые габариты и вес существенно упрощают процесс установки и позволяют экономить полезную площадь в помещениях.
• Разобраться с устройством максимально просто.

Недостаток всего один – довольно высокая стоимость. Однако итальянский отопительный котел, изготовленный на современном оборудовании из качественных материалов не может быть дешевым. Пользователь получает первоклассную технику, которая гарантированно прослужит много лет и не доставит проблем.

Как выбрать газовый котел Baxi?

Примерная мощность котлов берётся из расчёта 1 кВт на 10 м2 площади жилья. Однако такие расчеты весьма приблизительны и не учитывают степень утеплённости и теплопотери через окна. Кроме того, для двухконтурных котлов они не подходят ещё и потому, что нужно закладывать расход мощности на нагрев воды.

Двухконтурные котлы нужно приобретать в том случае, если дом не имеет горячего водоснабжения в принципе. На случай же сезонных и аварийных отключений лучше приобрести отдельный водонагреватель (проточный или накопительный).

Для жёсткой воды советуется выбирать серию ECO, где на теплообменник не будет оказываться такого сильного воздействия, как в других моделях.

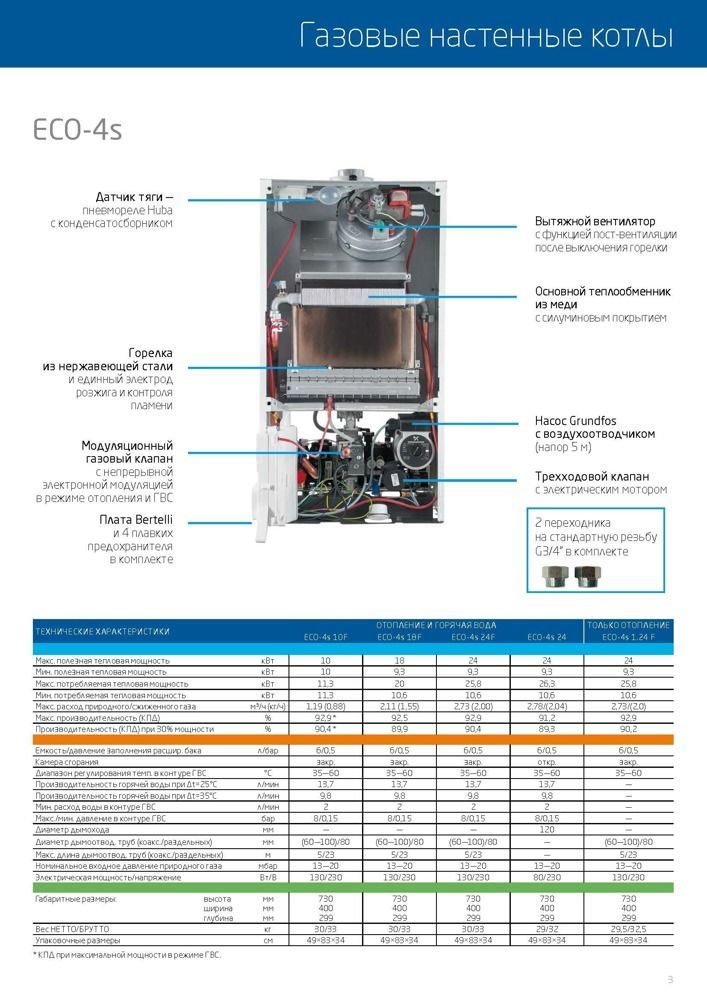

BAXI ECO-4s 24 24 кВт настенный двухконтурный

Этот настенный вариант обладает достаточной мощностью для размещения его в большом доме и квартире. Тепловая мощность этого прибора варьируется от 9.30 до 24 кВт, что очень много для котла данной ценовой категории. Оборудован открытой камерой сгорания и высоким КПД 91,2%. Первичный теплообменник изготовлен из меди, вторичный – из нержавейки.

Узнать, где дешевле всего >>>

Модель укомплектована встроенным расширительным баком на 6 литров. Имеется экран, на него выводится информация о выбранной температуре и возможных имеющихся неисправностях. Модель расходует довольно много газа (2.78 куб. м/час) , если у вас стоит цель экономии, то лучше подобрать более компактную и экономичную модель.

Средний рейтинг – 4.0

Средняя цена – 81500 рублей

Что собой представляют настенные двухконтурные газовые котлы

Тактование двухконтурного газового котла Baxi в режиме горячего водоснабжения ГВС

То холодная, то горячая вода идет из котла

В руководстве по эксплуатации двухконтурного газового котла Baxi указано, что с заводскими настройками максимальной мощности 24 кВт., котел обеспечивает нагрев воды на разницу температур dT=35 оС, при максимальном расходе горячей воды 9,8 л/мин.

В доме с котлом, подключенным к центральному водопроводу, получены следующие результаты измерения максимального расхода горячей воды: через рожок смесителя ванны 6 л/мин., в умывальнике 4 л/мин., в мойке кухни 5 л/мин. Вы сами можете узнать максимальный расход горячей воды в кранах, если воспользуетесь информационным меню котла Baxi. Открывайте поочередно краны горячей воды и наблюдайте величину расхода в Строке А08: текущее значение (л/мин х 10) расхода горячей бытовой воды.

Обычно, в целях экономии, краны разбора воды на полный проток пользователи не открывают.

Очевидно, что разница между заводскими настройками максимальной мощности котла в режиме ГВС, рассчитанными на нагрев 9,8 литров в минуту, и мощностью, которая требуется для нагрева реального расхода в водоразборном кране, будет значительной.

Это приводит к цикличности (тактованию) нагрева горячей воды. Горелка котла в режиме ГВС периодически то включается, то гаснет. Соответственно, из крана идет то холодная, то горячая вода.

Для комфортного пользования горячей водой необходима настройка мощности котла в режиме ГВС. Сделать это можно через сервисное меню. Строка F09 — максимальная полезная мощность системы ГВС (0-100%). Строка F16 — минимальная полезная мощность системы ГВС (0-100%).

Заключение

Тщательность и качество настройки котлов Бакси обеспечивают эффективность и долговечность работы оборудования и всей системы обогрева в целом.

Работа котла во многом зависит от режима подачи газа и заданного диапазона температур, которые, в свою очередь, выбираются исходя из климатических особенностей региона и величины теплопотерь помещения.

Основным условием является аккуратность выполнения регулировок, отсутствие частого и неквалифицированного вмешательства в работу агрегата.

Рекомендуется привлекать для этого опытных специалистов, обладающих необходимыми знаниями и навыками.

Грамотно выполненная настройка обеспечить долговечность оборудования и комфортный микроклимат в помещении.
