Подъемные гаражные ворота: плюсы и минусы

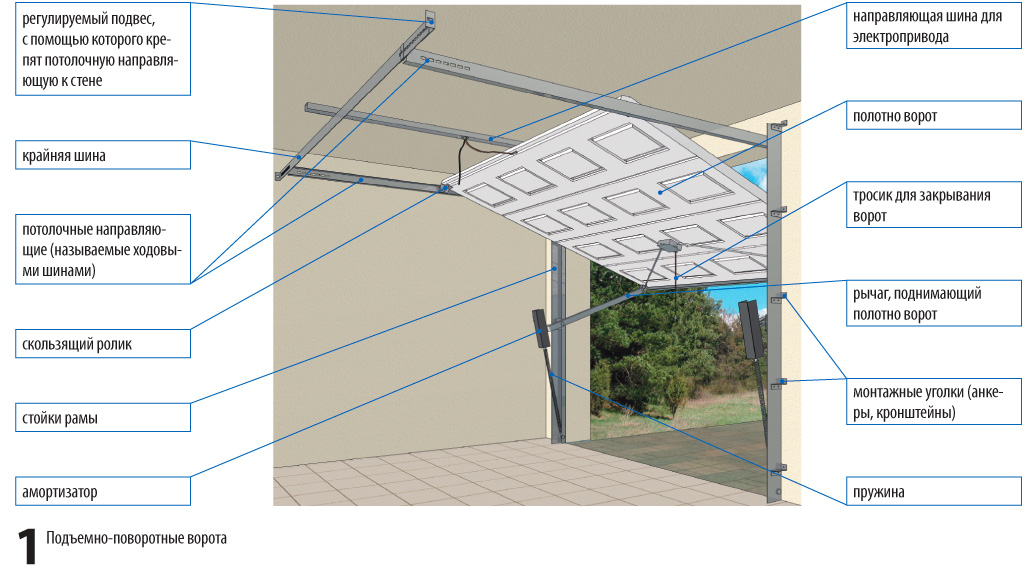

Подъемно-поворотные ворота

Типы подъемных ворот

Все представленные на сегодняшний день гаражные ворота подъёмного типа можно разделить на два вида:

• поворотные;
• секционные.

Установка подъемно-поворотных ворот представляется наиболее разумным решением в ситуации, когда:

• уровень размещения притолоки гаражного проема слишком занижен или же она вообще отсутствует;
• перед владельцем стоит задача обеспечить конструкции ворот повышенную надежность;
• у владельца возникло желание оборудовать свой гараж более современным в плане оформления вариантом ворот.

Разумно задуматься о монтаже секционных ворот тогда, когда в гараже имеется достаточное пространство, чтобы переводить конструкцию из вертикального положения в горизонтальное. По технологии монтажа они схожи с поворотными: в качестве места их размещения выступает внутренняя часть проема. Основу конструкции полотнища ворот образует несколько секций, которые сохраняют подвижность относительно друг друга. При использовании подобной конструкции доступ к гаражу открывается за счет перемещения секций вверх по направляющим, установленным на поверхности стен и потолка гаража.

Подъёмно-секционные ворота

Вариант сложен, но они герметичные и лучше защищают помещение. Могут быть электроприводными или ручными. Первый вариант удобен, стоит нажать кнопку или пульт – готово. Но ручной привод реже ломается, а щит для него сделать проще. Необходимые детали невозможно изготовить дома. Детали нельзя покупать на рынке, лучше купить заводской комплект.

Дверной проём гаража следует измерить и прикинуть, подойдёт ли стандартное полотно, также проверить, чтобы боковые части и верхняя с нижней части проёма пребывали в одной плоскости. К высоте дверного проёма добавляем 50 см (если ворота с приводом – 100 см), это длина гаража, необходимая, чтобы к её потолку ложились ворота.

Вариант сложен, но они герметичные и лучше защищают помещение

Секционные ворота состоят из полотна, замков, механизма движения, механизма пружинного уравновешивания и направляющих модулей. По краям проёма крепятся шины, которые заводятся под перекрытие, по ним и двигаются ворота. Секции лучше купить полимерные, они практически не поддаются коррозии, не создают шум, выдерживая температуры -50 – +60.

Особенности установки гаражных ворот своими руками

Секционные ворота состоят из секций, соединяющихся петлями. По краям проема прикреплены шины, которые заходят под перекрытие. Именно по ним движутся секции. Когда гараж открывается, они, сворачиваясь, размещаются вверху.

Панели можно выбрать на вкус автолюбителя, но желательно прочесть перед приобретением отзывы. Как рисунок, так и цвет бывают очень разнообразными. Заводы, которые их изготавливают, предлагают множество вариантов. Полимерное покрытие надежно защищает их от нежелательного воздействия коррозии. Секционные ворота оборудованы специальными панелями термоизоляции. Поэтому они хорошо и бесшумно работают при любой температуре – от -50 до +60 градусов.

Существуют некоторые правила, которых желательно придерживаться при установке секционных гаражных ворот:

1. При работе пользоваться специальными чертежами;
2. Работать с качественными материалами, и только заводского производства;
3. Максимально точно вычислить размеры;
4. Внимательно размещать детали, стараться это делать точно и правильно.

Приступая к монтажу своими руками, нужно понимать, что этот процесс потребует много сил и терпения. Одному человеку с такой работой справиться не под силу. Поэтому на помощь можно позвать друзей, желательно тех, кто в подобной работе неплохо разбирается. Ведь даже пользуясь инструкцией, одному человеку будет невероятно сложно определить размеры и составить чертежи правильно.

Для этого можно использовать специальные очки. Перед работой нужно проверить наличие гаечных ключей, отверток разных видов, молотка, уровня, дрели и рулетки.

Конструкция

Если с обычными распашными створками все более или менее понятно (две части которые вешаются на бетонную стену или на металлическую раму), то вот эти загадочные ворота не понятно как работают. Специально для вас небольшой ликбез.

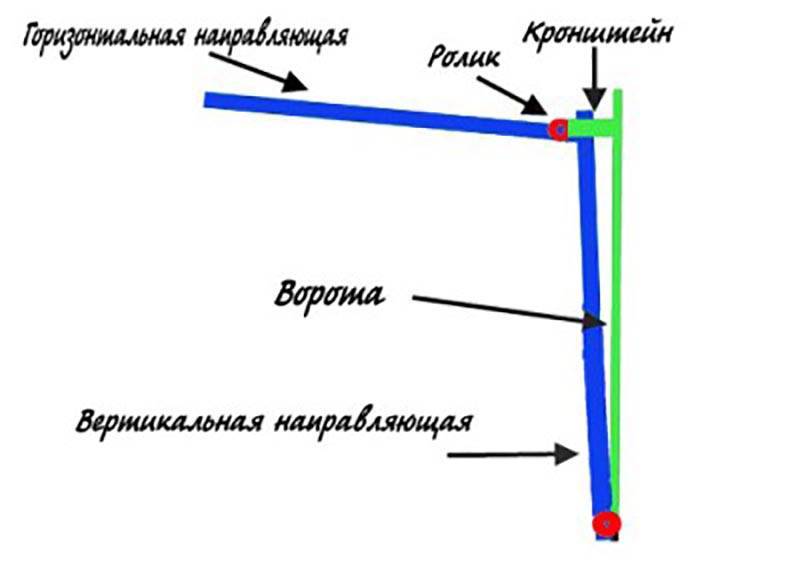

Устройство достаточно простое, вот небольшая схема.

1)    После того как сняли старые ворота, на стены и потолок прикручивают специальные направляющие.

2)    ЗА направляющими устанавливают двигатель с подсветкой и цепной передачей, который выполняет функцию силовой тяги. Простыми словами автоматически открывает и закрывает створку, получив команду от брелока.

3)     В направляющие устанавливаются широкие и усиленные рольставни (металлические листы с утеплителем), которые затем скрепляются между собой петлями.

4)  После этого конструкция финально собирается и подключается к электричеству. По желанию заказчика можно установить инфракрасные датчики — после заезда автомобиля ворота автоматически будут закрываться.

5)     Также на многих устанавливается тросик и ручка для механического открытия.

Как видите элементарная конструкция, не сложнее чем обычный распашной вариант.

Устройство

Подъемные ворота для гаража: «плюсы» и «минусы»

Как секционные, так и цельные подъемные ворота находятся в явном приоритете перед остальными видами. Это объясняется тем, что:

• Они — надежный защитник от посягательств извне;
• Материал ворот хорошо противостоит воздействию непогоды;
• Они компактны конструктивно и являются оптимальным выбором там, где есть дефицит пространства перед гаражом;
• Утепление гаражных ворот даже легким изолятором может гарантировать приемлемую температуру внутри;
• Ворота могут иметь механическую и ручную систему управления.

При этом следует упомянуть несколько моментов, которые не следует упускать из вида:

• Ремонт лицевого полотна, как и отдельных секций может потребовать демонтажа всей конструкции;
• Механизм крепления ворот уменьшает высоту проема, как минимум, на 200 мм;
• Изменение веса ворот (как в меньшую, так и большую сторону) потребует регулировки системы противовесов или пружинного механизма.

Преимущества ИП

1. В качестве ИП довольно легко зарегистрироваться самостоятельно, без помощи специально подготовленных юристов. Достаточно предоставить в налоговый орган всего 3 документа: паспорт (и его копию), заявление на регистрацию, квитанцию об оплате госпошлины. Госпошлина для открытия ИП составляет всего 800 рублей.
2. Для регистрации ИП не нужно вносить уставной капитал.
3. Нет необходимости вести строгий кассовый учет.
4. Можно обходиться без бухгалтера или держать бухгалтерию на аутсорсинге.
5. Налоговое бремя для ИП меньше, ставки налогов ниже. Нет дополнительных налогов, таких, например, как налог на имущество.
6. Значительно более редкие проверки со стороны налоговых органов.
7. Возможность работать по патентной системе.
8. Свободный вывод денег из бизнеса, все деньги, которые зарабатывает индивидуальный предприниматель, являются его собственными, поэтому он в любой момент может снять их с расчетного счета или достать из кассы.
9. Право самостоятельно и единолично принимать все решения, касающиеся деятельности предприятия.
10. Простая и быстрая процедура ликвидации: нужно всего лишь заплатить госпошлину в размере 160 рублей и подать соответствующее заявление в налоговую инспекцию.

Покраска и фурнитура

По окончании работ изделие необходимо обработать любым обезжиривающим средством – растворителем или уайт-спиритом, приготовить к покраске. Все повреждения замазывают автомобильной шпатлевкой. Дают средству высохнуть.

Затем место заполнения средством необходимо зашкурить, чтобы выровнять общую поверхность. Далее используют антикоррозийную грунтовку по металлу. После ее высыхания конструкцию красят специальной молотковой краской. Она атмосферостойкая и защитит металл от воздействия осадков.

Петли перед монтажом

Также такая краска устойчива к механической порче. Желательно наносить средство несколько раз. После того как просохнет каждый из слоев, его необходимо обработать самым мелким наждаком. Так краска дольше продержится, и появится глянец.

Засов выступает в качестве дополнительной защиты гаража при использовании автоматизированных и механических замков. Хорошо ставить железные сдвижные засовы, которые повышают степень безопасности. Снаружи открыть такую защиту практически невозможно.

Чертеж с разрезом

Что нужно для самостоятельного изготовления?

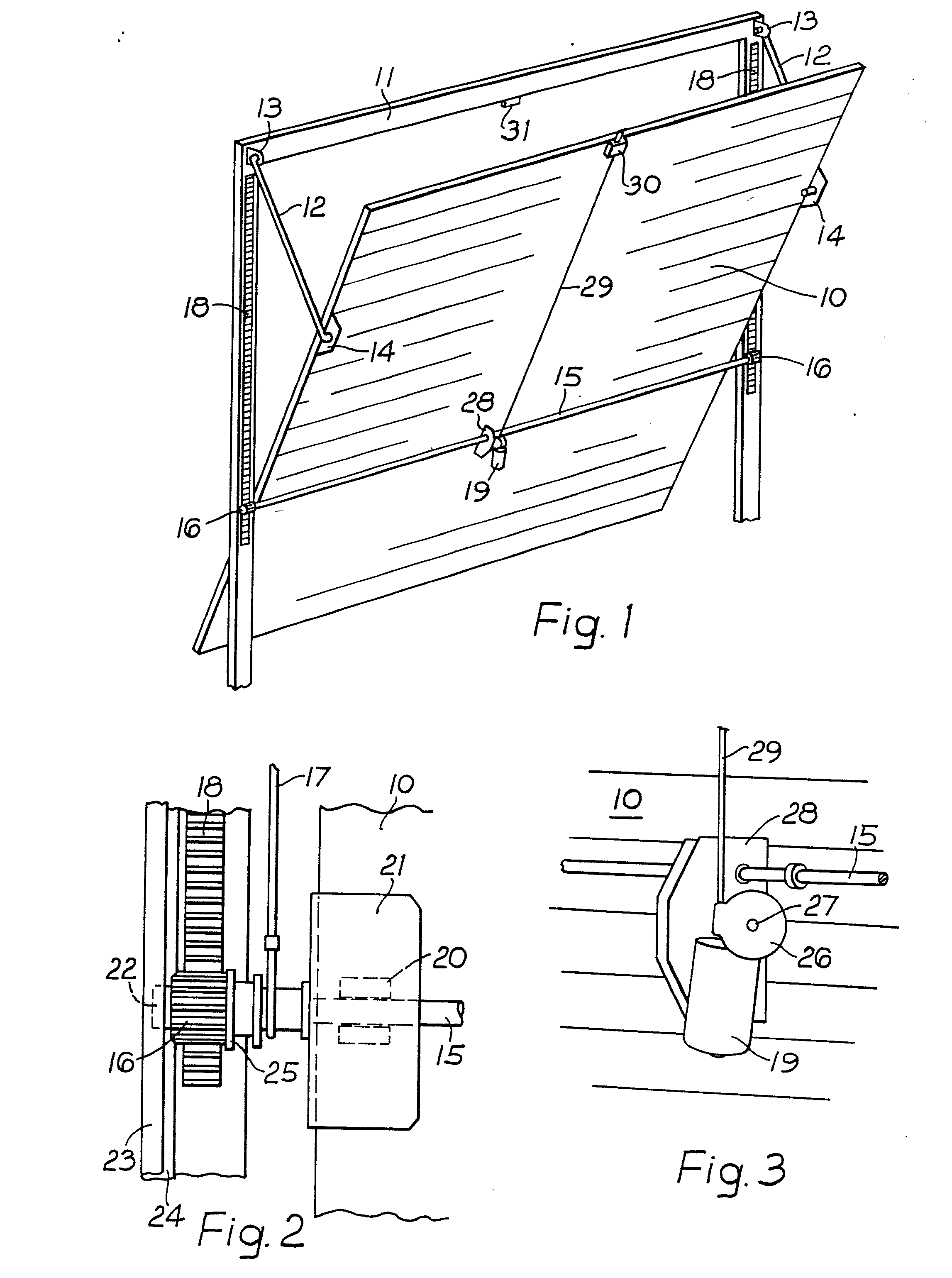

Пример подробного чертежа

Чтобы сделать самодельные поворотные ворота подъемного типа нужно подготовить:

• Сварочный аппарат (без его присутствия сбор остальных пунктов списка нерационален).
• Дрель.
• Гаечные ключи.
• Рулетка.
• Отвертки.
• Уровень.
• Материал для создания шарниров и направляющих составляющих – швеллер или уголок.
• Возвратные пружины.
• Уголки.
• Кронштейны.
• Противовесы.
• Направляющие полозья.
• Трос.
• Выбранные элементы для создания створки.
• Сталь для отделки.
• Профильная труба.


Пример конструкции с автоматизацией

Конкретные данные о количестве материалов, их размерах и параметрах нужно брать из конкретного чертежа, выбранного или созданного для определенного гаража.

Основные преимущества

Экономия места

Секционные ворота – это идеальный вариант для небольших подъездных путей. Не нужно останавливаться, затем выходить, открывать и придерживать ворота. Дополнительные плюсы от такого решения:

• Нет риска повреждения кузова об открытые ворота – распространенное «бытовое» повреждение автомобиля.
• Не нужно постоянно расчищать снег перед гаражом, как в случае с распашной конструкцией.
• Возможность создания отдельного проема для пешего входа.
• В случае поломки ворот замене подлежит одна или несколько секций – всю конструкцию менять не нужно, что экономит деньги и время.

Отметим и такие преимущества ворот, как:

• Ветроустойчивость – качественные ворота выдерживают порывы ветра до 120 км/ч.
• Звукоизоляция – уровень шума снижается до 21 дБ, то есть звуки снаружи едва различимы.
• Взломоустойчивость – выделяют 8 категорий взломостойкости (о них будет ниже)
• Теплоизоляция – по этому критерию ворота можно сравнить с кирпичной стеной.
• Устойчивость к коррозии.
• Надежность пружин и механизмов открытия – продолжительность рабочего ресурса 15-17 лет.

Взломоустойчивость секционных ворот

Устойчивость к взлому – это очень важный аспект, о котором стоит поговорить отдельно. Сразу скажем, что на любую систему защиты найдутся свои «умельцы», которые изобретут способ её открыть. Поэтому мы не будем в очередной раз говорить «рекламные» фразы о, якобы существующих, абсолютно неприступных воротах, а расскажем о классах их взломоустойчивости.

Секционные ворота должны соответствовать ГОСТ-Р 52503-2005. В нем прописано 8 классов (ступеней) устойчивости к взлому. Ещё в ходе изготовления ворота проверяются на прочность – они подвергаются ударам, взломам подручными инструментами и т.д. Главный контрольный параметр – продолжительность времени, в течение которого удалось вскрыть ворота и проникнуть внутрь помещения.

Классы уязвимости:

P1 – минимальная устойчивость. Злоумышленнику достаточно сильного удара по воротам, чтобы проникнуть внутрь.
P2 – вскрытие возможно только с помощью подручных средств – монтировки, лома и молота.
P3 – если на вскрытие P2 уйдет 6-8 минут, то здесь потребуется 10-12 минут.
P4 – на вскрытие уходит 15 минут.
P5 – эти ворота ставят на охраняемых территориях

Вскрыть их трудно, шум будет слышен вокруг, что привлечет внимание людей.
P6 – не менее 50 минут на вскрытие.
P7 – не менее 80.
P8 – самый высокий класс, на вскрытие уходит 2 часа.

В основном для домашних гаражей выбирают секционные ворота класса P4. В общественных зданиях от P5 и выше. Тем не менее, никто не запрещает установить дома ворота классом выше, чем P4. Конструкции P5 также часто устанавливаются на домашних гаражах.

Ресурс пружин

Секционные ворота оснащаются двумя видами пружин: растяжения и торсионными. Пружины растяжения обычно используют для ворот небольшой площади. Они позволяют установить ворота в условиях ограниченного пространства над проемом (невысокой притолоке). Торсионные пружины — традиционный вид подъемного механизма, они более надежны и используются даже в больших промышленных воротах.

Если ворота Hormann имеют размеры от 3000 мм по ширине и 2625 мм по высоте, то в них ставят торсионные пружины. Тип пружин в воротах Alutech зависит от размеров, но можно заказать торсионный механизм с наценкой 5%. В ворота Doorhan RSD02 всегда ставят торсионные пружины.

Изготовление распашных ворот – инструмент и материал

Убедившись, что можем изготовить их своими руками, приступим к строительству.

Требуемый инструмент для изготовления распашных ворот и расходный материал к нему.

Инструмент

Обязательный для изготовления каркаса и обустройства стоек:

• болгарка. Предназначена для резки и шлифовки металлических заготовок;
• нарезные диски;
• шлифовальные диски;
• сварочный аппарат;
• электроды;
• рулетка;
• строительный уровень;
• уголок;
• молоток;
• лопата;
• мастерок.

Вспомогательный:

• компрессор, краскопульт или кисточки для окрашивания стоек и/или ворот;
• дрель. Если понадобится для крепления обшивки ворот;
• клепатель, а также заклепки к нему.

Материал

труба для изготовления рамы. Предпочтительно использовать профильную трубу 60х40х1,5. Подойдет и 40х20х1,5. Окончательный выбор зависит от отделочного материала и учета ветровой нагрузки;

труба для изготовления стоек. Здесь также следует руководствоваться весом готовых ворот.

Общие рекомендации по выбору таковы:

1. вес ворот в пределах 150 кг. и ниже. Подойдет труба 80х80х4;
2. вес ворот от 150 кг до 300 кг. Труба – 10х100х5;
3. вес ворот превышает 300 кг. Труба –140х104х5.

Совет: Для стоек может быть использовать кирпич, бетон или даже дерево. В любом случае соотносите свойства материала с предполагаемой нагрузкой.

петли для распашных ворот. Могут быть регулируемыми и нерегулируемыми. Должны быть изготовлены из качественного материала и обладать способностью выдерживать значительный груз;

замки. Могут быть механические и электромеханические. Выбор на усмотрение;

краска. Нужна для окраски стоек и/или обшивки;

обшивка. Здесь также полная свобода выбора. Главное, чтобы было вам по нраву и по карману;

автоматика для распашных ворот. Для возможности сделать автоматические ворота. Можно не устанавливать вообще или установить позже. Но, если ее установка предполагается, пусть и в отдаленном будущем – каркас распашных ворот лучше делать более прочным.

Что нужно для самостоятельного изготовления?

 Пример подробного чертежа

Чтобы сделать самодельные поворотные ворота подъемного типа нужно подготовить:

• Сварочный аппарат (без его присутствия сбор остальных пунктов списка нерационален).
• Дрель.
• Гаечные ключи.
• Рулетка.
• Отвертки.
• Уровень.
• Материал для создания шарниров и направляющих составляющих – швеллер или уголок.
• Возвратные пружины.
• Уголки.
• Кронштейны.
• Противовесы.
• Направляющие полозья.
• Трос.
• Выбранные элементы для создания створки.
• Сталь для отделки.
• Профильная труба.

 Пример конструкции с автоматизацией

Конкретные данные о количестве материалов, их размерах и параметрах нужно брать из конкретного чертежа, выбранного или созданного для определенного гаража.

Мастерим врата самостоятельно

Из каких материалов изготавливают

Чаще всего в качестве строительного материала для складных гаражных ворот выбирают:

• дерево;
• металл;
• сэндвич-панели.

Дерево выбирается для обустройства въезда в гараж реже по той причине, что оно не обладает достаточным запасом прочности, не устойчиво к открытому огню и, так или иначе, гниет даже после обработки специальными растворами. Но мало какой материал может сравниться с деревом в плане эстетики.

Металл же отличается высокой прочностью и долговечностью. Нередко предпочтение отдается стали, которая устойчива к коррозии. Да, такой выбор окажется достаточно дорогим, но обеспечит ворота всеми необходимыми характеристиками по устойчивости против взломов и надежности.

Сэндвич-панели также выбираются по той причине, что с ними удобно работать. Этот материал достаточно прочный, а также может, как конструктор, принимать практически любые нужные формы. Панели хорошо сохраняют тепло, а еще являются самым оптимальным вариантом для съезжающей по направляющим конструкции.

Как утеплить гаражные ворота

Гараж можно уберечь от потери тепла, если изнутри покрыть подъёмные ворота пенопластом. Этот материал характеризуется высокой жёсткостью, не впитывает сырость и не позволяет выходить наружу тёплому воздуху. Качество пенопласта, несмотря на невысокую цену, сомнений не вызывает. К тому же с этим материалом легко работать, ведь он мало весит.

Предварительно необходимо обработать все дыры между рамой и полотном посредством монтажной пены. Этот хитрый приём убережёт гараж от потери тепла через дверную конструкцию и возникновения сквозняка. Затем нужно промазать створку ворот грунтовкой или краской, защищающей от ржавчины. Когда покрытие высохнет, можно будет приступать к теплоизоляции дверной конструкции.

Кроме пенопласта можно использовать и другие материалы

Пенопласт можно укладывать на металлическую поверхность ворот или просовывать между лагами обрешётки. Если по душе пришёлся первый вариант, то утеплитель надо будет просто приклеивать к створке. А при выборе второго способа укладки пенопласта, первым делом потребуется создать каркас из деревянной вагонки, а уже потом заниматься утеплением.

Позже, чтобы ворота без труда открывались и закрывались, рекомендуется отрегулировать натяжение пружины посредством накручивания гайки. Если это не помогло, можно изменить место фиксации этого элемента. Подъёмные ворота будут опрокидываться легко, если снаружи на расстоянии менее 1 м от земли оснастить их дверной ручкой.

Выбор привода

Собрать гаражные ворота проще, если предварительно определить совокупность механизмов для приведения в действие створки. Привод превращает один вид энергии в другой, передает ее исполнительной группе.

Разновидности используемых приводов:

• Система противовесов. Схему редко устанавливают в частных гаражах, больше применяют на промышленных ангарах, складах. Система подходит для подъема тяжелых и громоздких полотен. К низу створки крепят трос, дальше его тянут сквозь механический блок. Пакет монтируют на потолке, ближе к другой стене. В этой области навешивают противовес по массе больше веса створки. При открывании полотна груз снижается, при закрытии — поднимается.
• Шарнирно-рычажный (рычажно-пружинный). Привод такого типа ставят в частных гаражах или ракушках. Конструкция включает рычаги, ролики, пружины. Профили для перемещения шарниров крепят на потолке и по бокам проема. Внизу полотна ставят пружины, рычаги, а систему роликов размещают вверху. Привод фиксируют к потолку, при этом контролируют вертикальность и горизонтальность профилей и натяжение троса.

Оборудование должно быть удобным, отличаться количеством процессов в соответствии с требованиями. Излишние функции, которыми снабжают привод некоторые производители, иногда просто не нужны. Они перегружают систему, требуют настроек по сложной инструкции.

Возможности автоматизации

Первоначально гаражные секционные ворота изготавливались исключительно механическими, поэтому поднимать и опускать их требовалось вручную. Сегодня же наибольшей популярностью пользуются автоматизированные конструкции, которые получили мощный электропривод и простейший блок управления.

Автоматизировать подъём ворот можно следующими способами:

• привод закрепляется на потолке и соединен с подъемным механизмом цепями и тросами;
• осевой привод расположен сбоку от центральной верхней оси, что позволяет поднимать мощные и тяжёлые полотна.

В первом случае затраты на такую автоматизацию будут не слишком высоки, однако этот вариант подойдёт лишь для полотен, габариты которых не превышают 2,5-3 метра. В гаражах с большим проемом устанавливают мощные осевые приводы, обеспечивающие плавность подъема и опускания двери. При этом имеется возможность использования тяжелых металлических дополнительно утепленных секций, вес которых превышает 200 кг и более.

Используемый блок управления может получать сигналы как от стационарного пульта, расположенного на стене внутри гаража, так и от дистанционного брелока с радиопередатчиком и приемником. В редких случаях используют продвинутые системы со встроенным микропроцессором, который принимает сигнал по вайфаю от специального приложения, что позволяет управлять открытием и закрытием створок с компьютера или смартфона. Наибольшее распространение получили автоматизированные модули с брелоком, которые одновременно функциональны, просты в использовании и имеют доступную стоимость.

При выборе секционных гаражных ворот необходимо учитывать способ запирания. Чаще всего применяется встроенный замок ригельного типа, установленный сбоку или по центру полотна. Это универсальная и простая в эксплуатации конструкция, которая гарантирует автомобилю максимальную степень безопасности. В редких случаях используют пружинные засовы, закрывающие двери изнутри помещения. Такие ворота выполняются исключительно механическими и могут использоваться лишь с гаражами, которые имеют соединение с жилыми комнатами в доме.

Как сделать подъемного типа ворота для гаража: пошаговая инструкция

Ниже поэтапно разберем создание створок, обшитых профнастилом. Укажем наиболее важные моменты при монтаже.

Инструменты, материалы

Для работы понадобятся:

1. Профнастил толщиной 0,7 мм для обшивки.
2. Профильная труба размерами 20*40 мм, толщиной 2 мм для рамы.
3. Металлический уголок 40*40 мм, толщиной 4 мм.
4. 2 пружины диаметром 30 мм.
5. 2 ролика для болтового крепления. Ширина зависит от размеров направляющих.
6. Из крепежных элементов - анкерные болты 30 см, саморезы - 10 см.
7. Стальной лист толщиной 4 мм.
8. Швеллер - 40*80 мм.

Из инструментов должны быть:

• набор гаечных ключей;
• шуруповерт;
• электродрель;
• молоток;
• отвертка;
• рулетка, уровень, маркер или карандаш;
• болгарка;
• сварочный аппарат.

Подготовка проема

До начала установки стоит учесть, что гаражный проем под ворота должен соответствовать таким требованиям:

1. Наличие достаточного свободного пространства для крепежа направляющих.
2. Ровность стен как по вертикали, так и по горизонтали.
3. Соответствие несущей способности к будущей нагрузки от ворот.

Помещение, возведенное из бетонных блоков или полнотелого кирпича, достаточно надежное и не нуждается в усилении для крепежа направляющих. А вот конструкции, собранные из пустотелых пеноблоков, досок, газоблоков, потребуется усилить или просто отказаться от ворот с подъемником и выбрать другой тип.

С целью усиления на стены наносят в несколько слоев штукатурку или фиксируют по торцам дверного проема металлические уголки размерами 50*50 мм, 75*75 мм.

Создание коробки

Главной силовой деталью будущих ворот станет коробка, вмонтированная в проем, поскольку именно на нее будет приходиться основная нагрузка.

Сделать ее можно из бруса или металлического уголка. Рассмотрим второй вариант. Он более надежен.

Элементы монтируются в виде буквы П: два по бокам и один сверху.

Уголки скрепляем анкерными болтами. Нижнюю часть рекомендуется заглублять минимум на 2-3 см в пол.

Сборка рамы, установка направляющих

Описание по изготовлению рамы выглядит так:

1. Профильная труба режется болгаркой на нужные размеры в соответствии с чертежом.
2. Готовые детали раскладываются на ровном столе или любой ровной плоскости. Проверяется соблюдение прямых углов.
3. Места стыков прихвачиваются сваркой.
4. Проверяется длина диагоналей. Если отклонений не обнаружено, то выполняется сплошное приваривание стыков.
5. Для повышения жесткости рамки по углам допускается приварить косынки.
6. Все швы зачищаются. Конструкцию покрывают антикоррозийной грунтовкой.
7. Проводится пробная установка в проем. Проверяется соблюдение уровня.

Теперь нужно приступать к созданию другой рамы, которая будет под потолком:

1. Делаются два направляющих под ролики. Проще всего сварить их из металлических уголков.
2. Крепятся к опорным балкам болтами.
3. Сюда же присоединяются сделанные из швеллера рычаги для открытия и закрытия створки.
4. Пружины фиксируют к краям рычагов, на опоры, движущиеся кронштейны.

Все соединения проверяются на соблюдение вертикали, горизонтали.

Обшивка, фиксация створки

Порядок работ:

1. Готовая рамка кладется на горизонтальную плоскость.
2. К ней кровельными саморезами с резиновым уплотнителем прикручиваются листы профнастила. Шаг крепежа - от 15 до 20 см.
3. Болтами фиксируется ручка для открывания полотна.
4. Створка выставляется в проеме. Проверяется крепление рычагов пружин.
5. Проверяется работа ворот. Если створка движется плавно, то ее снимают и фиксируют болтами рычаги.
6. Регулируется натяжение пружин.

При механическом управлении ставится запорное устройство, замок.

Утепление ворот

Для теплоизоляции лучше всего подойдут плиты пенопласта или пенополистирола. Минеральная вата также допустима, но со временем она дает усадку.

Пенополистирол нужно брать толщиной 4 см, плотностью 20 кг/ куб. м. Сначала проводятся замеры, обрезаются подходящие куски материала.

Крепятся плиты к профнастилу изнутри помещения жидкими гвоздями. Сверху саморезами со сверлом монтируется стальной лист.

Монтаж системы управления

Для повышения комфорта эксплуатации к ручному способу открытия добавляют автоматический с электроприводом.

В стандартный комплект входят:

• блок управления;
• приемник сигнала;
• пульт дистанционного управления.

Краткий порядок установки автоматики:

1. Створка проверяется на наличие зазоров.
2. По инструкции производителя выполняется сборка привода.
3. По центру потолка фиксируется направляющая балка.
4. В задней части балки крепятся кронштейны на дюбеля.
5. Монтируется привод.
6. Крепится рычаг. Одну его часть фиксируют к створке, вторую - к тросу.
7. Прокладывается электрическая проводка.
8. Выполняется пробный запуск.

Отличительные черты конструкции

Подъемные ворота в гараж отличаются тем, что для их работы устанавливаются усиленные подъемные приводы, которые могут быть нескольких видов. На сегодня выделяют такие типы механизмов:

Шарнирно-рычажное устройство.

Оно способно открывать сплошную створку благодаря встроенным роликам, пружинам и рычагам. Этот тип оборудования является наиболее распространенным и подавляющее большинство автовладельцев оборудуют свои гаражи воротами именно на его основе. Принцип действия предельно прост.

По краям проема устанавливаются угловые направляющие, которые укрепляются под потолком. Воротное полотно приводится в движение благодаря пружинам и рычагам на нижней его части по бокам.

Открывая такие подъемные гаражные ворота, створка плавно передвигается на роликах, которые закреплены в ее верхних углах.

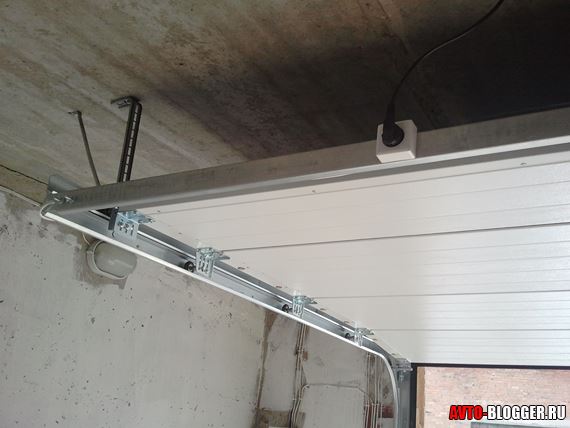

Подъемные ворота в гараж

Устанавливая такую систему своими руками, следует уделить особое внимание точности регулировки направляющих по горизонтали и вертикали. Также учитывайте, что пространство от проема до потолка должно составлять не менее 30 см, а до стен – около 45 см. Автоматический привод в этом случае устанавливается на потолке и отворяет полотно с помощью троса, одна сторона которого крепится к створке, а другая к самому приводу

Этот трос располагается в металлическом профиле, который также крепится в подвесном состоянии на кронштейнах к потолку

Автоматический привод в этом случае устанавливается на потолке и отворяет полотно с помощью троса, одна сторона которого крепится к створке, а другая к самому приводу. Этот трос располагается в металлическом профиле, который также крепится в подвесном состоянии на кронштейнах к потолку.

Система противовесов. Этот тип механизма используется в основном в промышленных целях, для отворения массивных ворот. Зачастую такими воротами оборудованы большие гаражи для автобусов.

Принцип функционирования заключается в том, что гаражные ворота отворяются специальными весовыми брусками, которые по массе чуть больше веса самой створки.

Так, к нижней части воротного полотна крепится один край лебедки, которая пропускается через механический блок на потолке и ко второму ее концу прикрепляется противовес.

При открытии ворот противовес опускается, а при закрытии поднимается. Для большей наглядности принцип работы системы приведен на схеме ниже.

Схема привода подъемных ворот

Гидравлические приводы. Такие механизмы наиболее практичны и легки в эксплуатации, однако, самые дорогие. Своими руками соорудить такую систему будет очень сложно, но комплекты приводов можно приобрести в специализированных магазинах.

Здесь все просто: два мощных привода крепятся с двух крайних боков внутренней стороны воротного полотна, а гидравлические трубки, которыми они оснащены, монтируются во внутренней части проема. Важным фактором для этого устройства является правильный уход. Нужно постоянно следить за плавностью работы приводов.

Если обнаружатся малейшие затруднения, следует смазать гидравлические трубки специальным маслом. Гаражи с таким механизмом надежно защищены, поскольку в приводах применяются технологии, которые практически исключают возможность взлома.

Подъемные ворота оформленные под дерево

Определившись с подходящими для вас подъемными механизмами, стоит подумать о том из какого материала можно изготовить ворота в гараж. Лучше, конечно же, остановить выбор на изделии из металла.

Металлические ворота прослужат дольше, в отличие от изделий из дерева, которые меньше защищены от факторов внешней среды и подвержены риску появления грибка.

Однако в этом случае следует понимать, что вес металлических ворот должен быть соизмерим с мощностью подъемной системы. Идеальным вариантом в этом плане являются гаражные подъемные конструкции из профнастила.

Преимущества ООО

1. Невысокая личная материальная ответственность. В случае банкротства и иных финансовых проблем, учредитель ООО несет имущественную ответственность только в размере доли в уставном капитале.
2. Возможность вложить в уставный капитал не только финансовые средства, но и другие материальные и не материальные ценности.
3. Отсутствие запрета на переоформление или продажу предприятия.
4. Высокая привлекательность для инвесторов, которые могут войти в бизнес и стать соучредителями.
5. Отсутствие верхней границы в размере уставного капитала.
6. Возможность привлечения в качестве инвесторов граждан других государств.
7. В качестве управленца можно назначить директора, не входящего в состав учредителей.
8. Возможность привлечения новых соучредителей на любом этапе работы предприятия.
9. Возможность влиять на степень контроля за внутренними процессами работы предприятия через уменьшение или увеличение долей учредителей.
10. При убытках нет необходимости платить налоги.
11. Возможность покрытия прошлых убытков нынешней прибылью.
12. Возможность произвольного распределения прибыли.

Как правильно монтировать ворота своими руками

Подведём итог

При монтаже подъёмных ворот своими руками могут возникнуть некоторые сложности, однако если мастер будет внимательным и аккуратным, он их практически не заметит. Главное – это качественная сварка, особенно в местах основной нагрузки. Что же касается времени, которое займёт такая работа, здесь вполне можно уложиться в 2 дня даже не имея опыта сборки подъёмных ворот.

Watch this video on YouTube

Предыдущая ПостройкиКак сделать своими руками клетки для перепелов разных возрастов: чертежи, размеры, мастер-классы Следующая ПостройкиПодробные инструкции изготовления своими руками будки для собаки
