Как подключить блок розеток

Основные варианты соединения

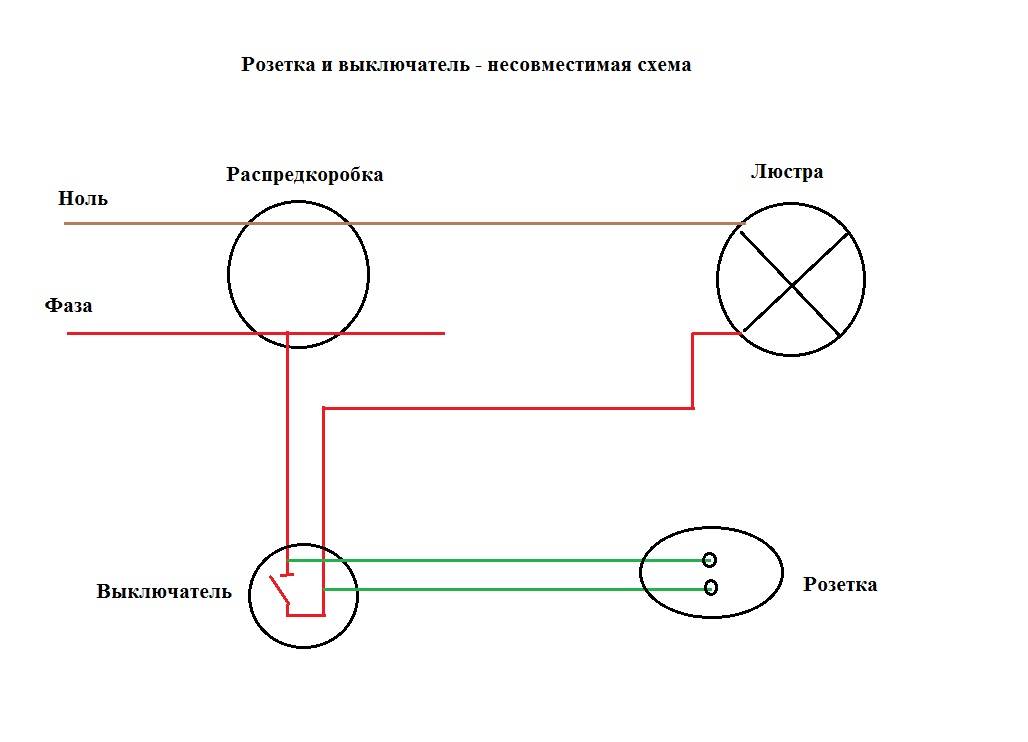

В старых домах все подсоединения делались в распредкоробке под потолком. После нее провода расходились каждый к своему потребителю. С появлением блоков – собранных в едином корпусе различных устройств – стало возможным экономить на кабеле, меньше штробить. Кроме того, нет необходимости тщательно вымерять по высоте розетку с выключателем, чтобы ровно поставить их рядом.

Недостатком таких совмещенных устройств является то, что если выйдет из строя что-то одно, менять нужно будет все вместе. Отдельно заменить не получится.

Одноклавишный вариант

Это самый простой вариант блочной конструкции. Все, что понадобится – это сам блок и подведенный 3-х жильный кабель. В самой распределительной коробке необходимо сделать разводку: фаза, ноль – к розетке, ноль – к светильнику, от светильника другой провод – на выключатель. Теперь нужно сделать необходимые подключения внутри самого блока.

Как видно из рисунка, подсоединение элементов в одном блоке ничем не отличается от раздельного. На розетку идут фаза и ноль. Та же фаза идет на контакт выключателя, дальше – к лампе. Теперь все вставляется в коробку, закручивается, одевается клавиша. Если сделали правильно – все будет работать.

Если розетка с заземлением, тогда кабель будет не с 3, а с 4 проводами. Четвертый– желто-зеленый. Он идет на заземляющий контакт. Никуда больше его подсоединять нельзя!

Двухклавишный блок

Бывают ситуации, когда нужно включать свет в ванной, туалете, и тут же нужно куда-то подсоединить стиральную машину. В самой ванной комнате розетку можно устанавливать, только если она имеет необходимую гидроизоляцию. Если же нет, то лучше всего все смонтировать в прихожей. Для экономии места и проводов опять будем использовать блок «все в одном корпусе», но только теперь с двумя клавишами. Его подключение также не составит большого труда.

Первое, что нужно сделать – это выбрать подходящую конструкцию. Помните, что стиральная машина использует ТЭН – трубчатый электронагреватель. При нагреве воды, как бытовой прибор, он может иметь мощность до 2200 Вт. Розетка должна быть на номинальный ток 16 А (мощность самого ТЭНа, плюс двигатель машинки, плюс запас). Заземление здесь обязательно.

Теперь переходим к самому подключению. При таком варианте к подрозетнику с распредкоробки будет опускаться кабель с 5-ю жилами. Фазовый конец – красный, либо коричневый, либо черный. Ноль – синий, голубой. Земля – желто-синяя

Важно не путать маркировку, чтобы позже не пострадать

Смотрим на схему: заземление (на рисунке – зеленый) подключается к специальному заземляющему контакту розетки. Его хорошо видно: на нем стоят «усики», которые так мешают, когда одевается внешняя крышка.

Фазный конец (красный) идет на одну из клемм. Оттуда перемычка на выключатель. С его выходящих контактов идут два провода (на рисунке – желтый и бежевый) в распределительную коробку, а оттуда – на соответствующие лампы. Если необходимо изменить порядок включения клавиш, поменяйте желтый и бежевый концы на клеммах местами.

Блок с тремя клавишами

Не стоит думать, что три клавиши нигде не используются. Это может быть удобно тогда, когда кроме санузла и ванной рядом находится кухня, и включение освещения идет с одной стены. Особенно это частая для малогабаритных квартир. Но можно включать декоративное освещение – у кого какая фантазия.

Итак, имеем розетку и трехклавишный выключатель в одном корпусе. С распределительной коробки идет кабель с 5 или 6 жилами, (с заземлением, или без). Для простоты рассмотрим пример без заземления. Схема от двухклавишной конструкции отличается только наличием еще одного контакта, и как следствие, соединения.

Видна та же картина, что и в двухклавишной схеме. Фазный провод приходит на розетку, с нее идет перемычка. Нулевой – только на розетку. А уходит три провода – на три лампы, либо на три группы ламп. Чем больше жил имеет кабель и подсоединения, тем легче ошибиться. Поэтому при монтаже нужно быть внимательным. Если что-то не получается, лучше немного отдохнуть, а затем все заново тщательно проверить.

Инструкция по монтажу

Чтобы практически каждый человек мог понять, как правильно установить и подключить блок розеток своими руками мы предоставим вашему вниманию пошаговую инструкцию от А до Я с фото примерами и видео, которые значительно упростят вашу задачу.

Выполнение подготовительных работ

Перед тем, как приступить к установке, вам обязательно необходимо определиться с тем, где именно будет установлен розеточный блок. Если вы планируете выполнить установку на кухне, тогда его будет лучше разместить над рабочей поверхностью. В гостиной выполнить установку розеточного блока можно за телевизором. В дальнейшем он сможет скрыть все ненужные шнуры. Если вы желаете поставить блок из двух или трех розеток в ванной комнате, тогда помните, что расстояние от воды должно составлять не менее 60 сантиметров. У нас уже есть статья, в которой указана высота установки розеток по евростандартам.

Выдвижной вариант блока розеток для кухни является наиболее популярным. Корпус розеток, которые располагаются в столешнице необходимо просто нажать, и они выдвинутся. На данный момент этот вариант установки можно считать не только удобным, но и полностью безопасным.

Также на подготовительном этапе вы обязательно должны будете подготовить инструмент для штробления стен под проводку. Кроме этого, необходимо будет использовать строительный уровень и маркер.

Разметка стены

Теперь пришло время изучить наиболее важный этап, от которого в дальнейшем будет зависеть много. Вам необходимо взять маркер и рулетку и нанести разметку на стену. Точек, которые вы поставите должно быть такое же количество, сколько подрозетников вы планируете установить. Специалисты сообщают, что расстояние между центрами подрозетников должно составлять ровно 72 мм. Если в этом случае вы допустите погрешность, тогда помните, что корпус декоративной крышки в дальнейшем просто не станет на свое место. Также помните о том, что все штробы должны равномерно распределяться в горизонтальной или вертикальной плоскости.

Для этого лучше всего использовать строительный уровень. Когда вы закончите выполнять разметку стен, то можно будет приступать к штроблению.

Создание штроб

На этом этапе, вам обязательно необходимо подготовить посадочные места для встраиваемых подрозетников. Здесь нет ничего сложного и справиться с подобной задачей, вам поможет перфоратор со специальной насадкой. Если у вас нет перфоратора, тогда выбить отверстие вы сможете с помощью зубила и молотка.

Если стены в квартире или доме покрыти ГКЛ, тогда в этом случае потребуется специальная коронка по гипсокартону.

Крепление подрозетников

Теперь вам необходимо понять, как установить блок подрозетников. На сегодняшний день вы можете встретить специальные пластиковые стаканы, которые в дальнейшем можно будет соединить между собой. Это достаточно удобно, так как соединить подрозетники в этом случае сможет каждый новичок.

В кирпичной или бетонной стене подрозетники необходимо самостоятельно вмазать в стену. В гипсокартоне можно использовать специальные прижимные лапки. У нас уже есть статья, в которой вы можете изучить сущность установки подрозетников.

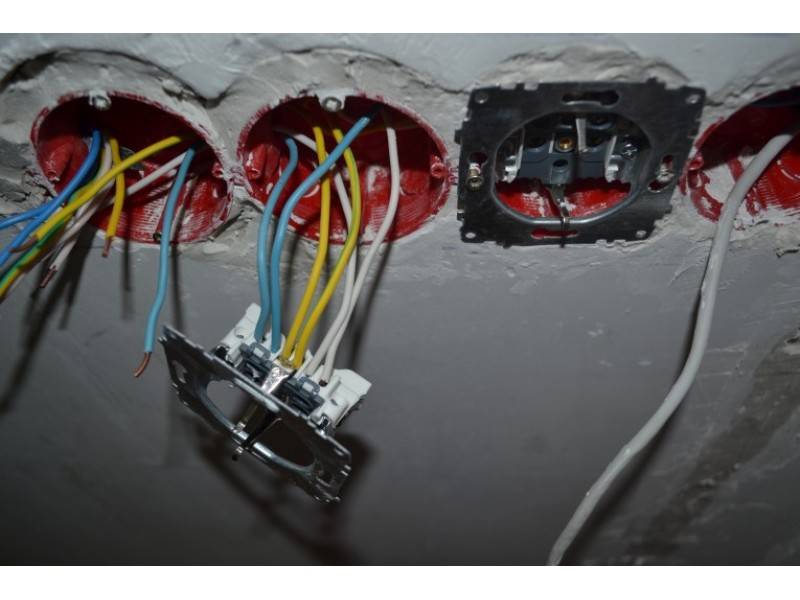

Подключение электрики

Подключать электричество к блоку розеток необходимо, когда раствор застынет. Только после этого вы можете переходить к подключению внутреннего блока розеток к сети 220 Вольт своими руками. Подключить несколько евророзеток вы можете шлейфом от одного вводного кабеля. Этот способ разрешается использовать если вы не будете использовать мощные бытовые приборы.

Перед началом подключения обязательно отключите электроэнергию на щитке. После этого все вводные провода необходимо завести в подрозетник. Теперь вы можете выполнить перемычки на подключение других блоков. Подключение блока из 3 либо 4 розеток необходимо проводить по схеме, которая расположена ниже:

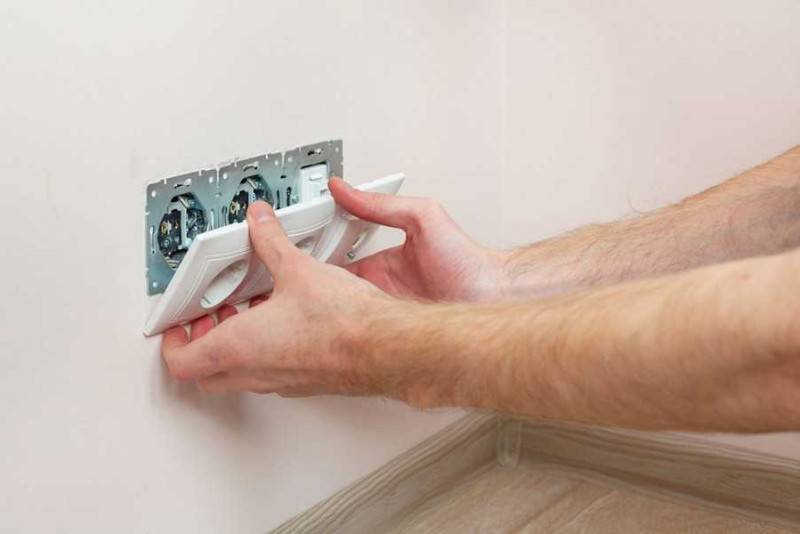

После того, как вы завершите подключение всех жил можно начать фиксировать корпуса евророзеток в подрозетниках, а затем установить декоративную крышку.

На данный момент — это вся технология установки и подключения блока розеток в стене. Как видите, все этапы выполнения работ по установке блока розеток являются достаточно простыми и справиться с подобной задачей может практически каждый человек. Чтобы понять всю сущность установки, вам обязательно необходимо посмотреть видео, которые размещены в этой статье.

Крепеж подрозетников

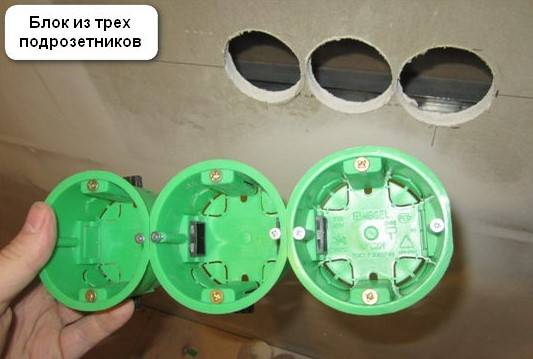

Благодаря специальным стаканам из пластика, подсоединенных вместе, устанавливаются подрозетниковые блоки. В стену вмазывают раствор из гипса. Соотношение разведения порошковой смеси с водой — 4 к 1.

Порошок разводят малыми фракциями и быстро закладывают в нишу, иначе гипс затвердеет. Обрабатываются раствором также внешние грани с дном подсоединенных стаканов, затем секцию кладут в нишу.

Позицию стаканов в углублении настраивают уровнем, выступы за края недопустимы. Потом края замазываются, плоскость выравнивается.

Подрозетники, углубленные в стене, не выступают за ее границы и не упираются в нее. Но при облицовке штукатуркой, плиткой подрозетник выступает за границы стены на 5-7 мм.

Подготовительные работы

Речь идет об установке тройной розетки внутренней. Опять же можно выделить два способа установки:

1. с одним подрозетником;
2. с тремя подрозетниками.

Какой бы выбор ни был, необходимо разметить место установки. Некоторые рекомендуют использовать уровень, однако, если пол не по уровню, конструкция будет смотреться неровно. Поэтому лучше гнездо под розетку сделать немного больше, чтобы можно было ее регулировать. Если вы решили установить тройную розетку в один подрозетник, то надо отмерить размеры подрозетника, сделать допуск и выдолбить отверстие в стене.

При установке трех одинарных розеток под каждую из них нужно поставить подрозетник. Здесь нужна особая точность. Необходимо не только выставить уровень, но также рассчитать расстояния так, чтобы каждая из них вошла в свое гнездо лицевой панели.

Крепить подрозетник необходимо прочно, даже маленькая расхлябанность может разрушить штукатурку, да и самим будет неприятно. Закрепить можно дюбелями, если есть сноровка, так как можно разрушить подрозетник. Однако, практичнее будет шурупами, кто знает, может придется менять или убирать.

В магазинах продаются наборы: шурупы и гильзы. Ставим в выдолбленное гнездо подрозетник и отмечаем место под крепеж. Высверливаем отверстие по диаметру гильзы (можно чуть меньше, но не больше) и вставляем гильзу, она должна прочно держаться. При закручивании шурупа гильза еще плотнее прижмется к стене. Если стена кирпичная, можно использовать обычное сверло, хотя, если есть с напайкой, нужного диаметра — лучше его. Для бетона однозначно стоит взять сверло с напайкой, благо они сейчас свободно продаются.

Подготовка провода

Настало время подумать о прокладке кабеля или проводов. Для этого нужно определиться, что вы будете использовать. По правилам к каждой розетке должен идти свой провод. Если у розеток предусмотрено заземление, то дополнительно надо еще по одному проводнику. Провод для заземления используется без изоляции.

Хорошо бы в запасе иметь одну-две жилы. При подключении тройной розетки можно повредить одну из жил. Алюминиевый провод, особенно если его надрезать, легко ломается. Можно ошибиться и отрезать короче, чем необходимо. В процессе работы, из-за большой нагрузки, провода могут обгорать. Вот тогда резервная жила будет как никогда кстати.

Еще немного о материале токопроводящего проводника. Ранее говорилось о необходимости подумать под какой нагрузкой будет работать розетка. Это справедливо и для провода. Есть много справочников, таблиц для расчета сечения проводника в зависимости от проходящего по нему тока. Многожильный проводник пропускает гораздо больший ток, чем одножильный того же сечения. Исходя из этого можно решить, что будет использоваться — провод или кабель.

После того как все необходимое купили, начертите на стене линию от основной электросети или коробки до сделанного гнезда.

Помните, линия должна идти строго по вертикали или горизонтали. Выдолбите дорожку с таким расчетом, чтобы кабель или провода полностью уходили под штукатурку. Если есть подозрение что рядом будет проводка, необходимо обесточить квартиру.

Это возможно в том случае, когда прокладка производится к коробке, которая находится рядом, но чуть в стороне.

Устройство: преимущества и недостатки

До недавнего времени присоединение различных элементов — розетки и выключателя — производили в отдельной распределительной коробке, а потом их разносили в те места, которые были определены проектом. Сейчас на первое место выходит экономия: как времени, так и усилий. Спаренные конструкции дают возможность провести операцию гораздо быстрее.

Плюсы

Среди достоинств совмещенных блоков:

1. Более простая схема, благодаря которой нет необходимости в прокладывании проводов к каждому элементу.
2. Достаточно легкая разметка из-за большего размера блока.
3. Максимально быстрый монтаж на стены.
4. Минимальное количество отверстий.

Нельзя сказать, что у этого решения нет недостатков.

Минусы

К ним относится:

1. Высокая цена. Совмещенные блоки, что естественно, стоят дороже, чем отдельные элементы.
2. Непрактичность. Если из строя выходит одна составляющая устройства, то чаще приходится менять весь блок.
3. Возросшая нагрузка на провода. В этом случае необходим расчет их сечения, иначе риск перегрева будет высок. Для подключения блочного устройства рекомендуют учитывать максимальную нагрузку.
4. Ограничения в расположении. Совмещенный элемент уже не поместить в верхней части стены, так как в этом случае вид комнаты будет портить вилка и кабель электроприбора, необходимого постоянно. «Включать свет» станет не очень удобно, особенно в темноте.

Самый большой минус — необходимость замены всего блока, если один из элементов неожиданно откажется работать. Со всеми остальными недостатками можно смириться. Но оправдана ли покупка такого изобретения?

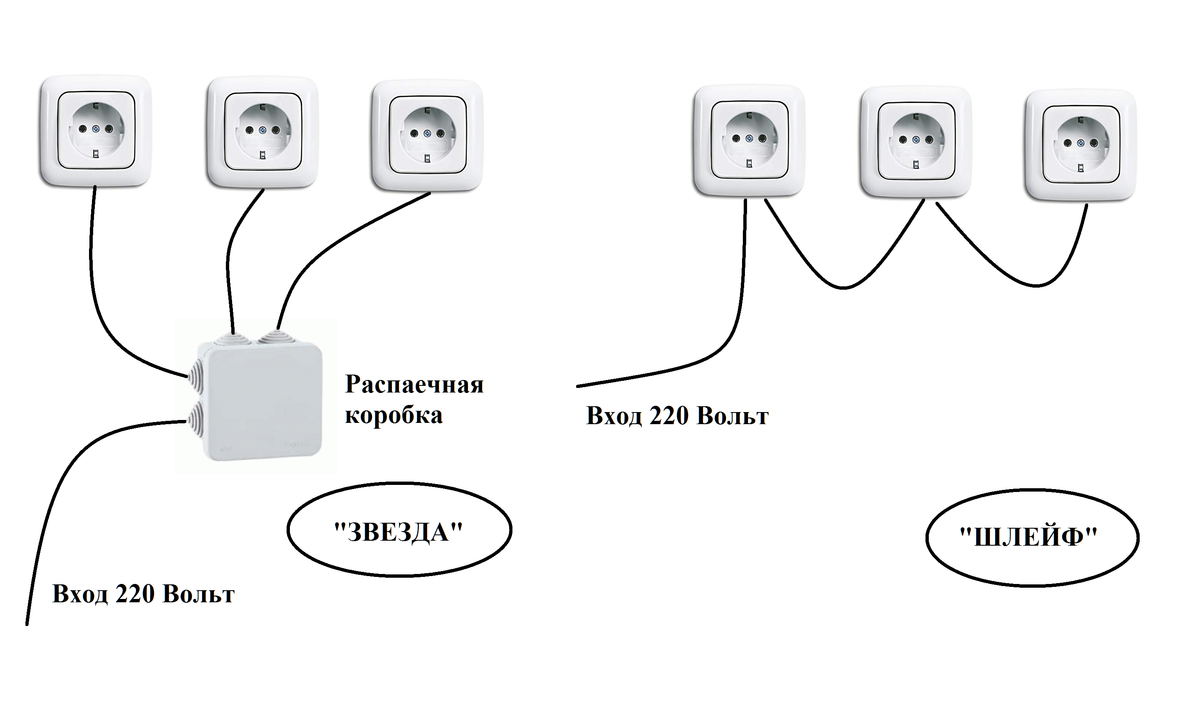

Возможные способы подключения

Есть несколько способов добиться результата, но все зависит от потенциальной нагрузки на такие розетки.

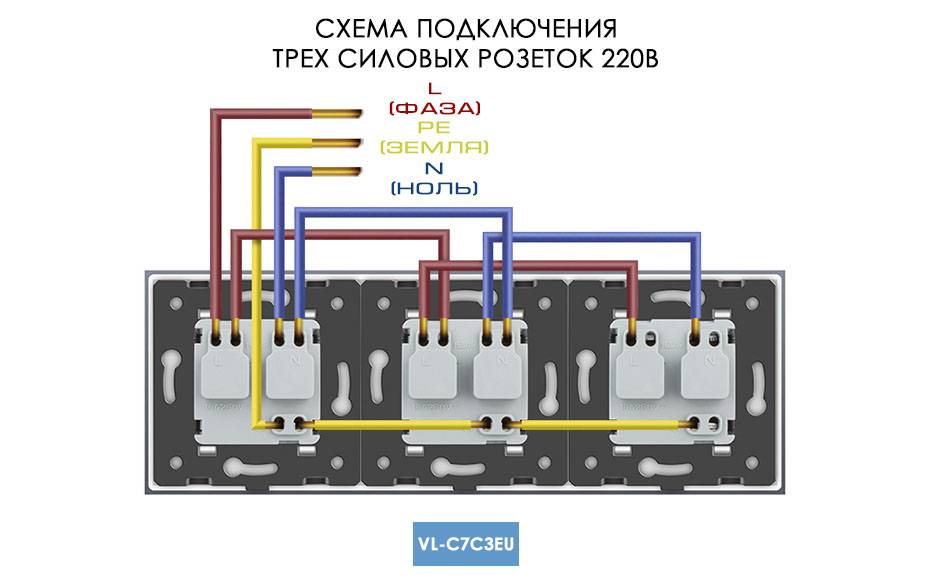

Шлейф — последовательный метод

При необходимости установки блоков, состоящих их нескольких розеток, все элементы подключаются шлейфовым методом. Фазу соединяют со вторым устройством перемычками, затем таким же способом коммутируют следующий прибор. Аналогично поступают с нулевыми контактами.

Метод довольно прост, но не лишен недостатков. Так, плохой контакт в одной из промежуточных розеток автоматически становится причиной неработоспособности следующих элементов. Избежать неприятностей поможет проверка и подтяжка клемм, операцию необходимо планировать и проводить как минимум раз в году.

Если клеммы позволяют, то вместо отдельных перемычек лучше использовать цельный провод. С небольшого участка снимают изоляцию, потом его сгибают петлей, зажимают в клемме, затем таким же методом «расправляются» со следующими розетками. Надежность всех элементов такой электросети — большой плюс этого способа. Минусы — необходимость расчета длины провода, относительно долгая, более трудная, работа — все-таки несущественны.

Гораздо больший минус — невозможность одновременной работы нескольких мощных приборов, так как максимальное значение силы тока для одной розетки — 16 А. Если в работу будут вовлечены сразу несколько «серьезных» единиц техники, то питающий кабель попросту может не выдержать возросшую нагрузку.

Звезда — параллельное подключение

В этом случае все розетки комнаты подключаются отдельным, «своим» проводом, подходящим к распределительной коробке, куда из щитка подведен главный кабель. Такой способ не ограничивает работу розеток, так как даже если одна из них выйдет из строя, остальные останутся в рабочем состоянии.

Самые большие минусы — расход провода и трудоемкость работ. Можно сэкономить, если к центральному контакту от щитка проложить провод более толстого сечения, а для соединения с розетками — жилы потоньше. Однако этот вариант называется уже по-другому — смешанным способом.

Комбинированный компромисс

При таком подключении розеток основной кабель прокладывается до распределительной коробки и дальше — до ближайшей розетки. На этом, последнем, отрезке делают ответвления для остальных устройств. Преимущества — экономия кабеля и большая надежность электросети, так как вариант обеспечивает автономную работу приборов.

Второе решение — прокладывание из распределительной коробки сразу двух кабелей. Один из них — для шлейфа, питающего, например, 4 из 5 розеток. Второй предназначается для пятой группы, которую собираются использовать для эксплуатации особо мощной техники.

Что делать с защитным проводом?

Заземление некоторые (и нередко) делают последовательным методом. Однако он не совсем корректен, поэтому ПУЭ запрещают подобную практику — использование шлейфового подсоединения, если оно применяется для защитных проводов.

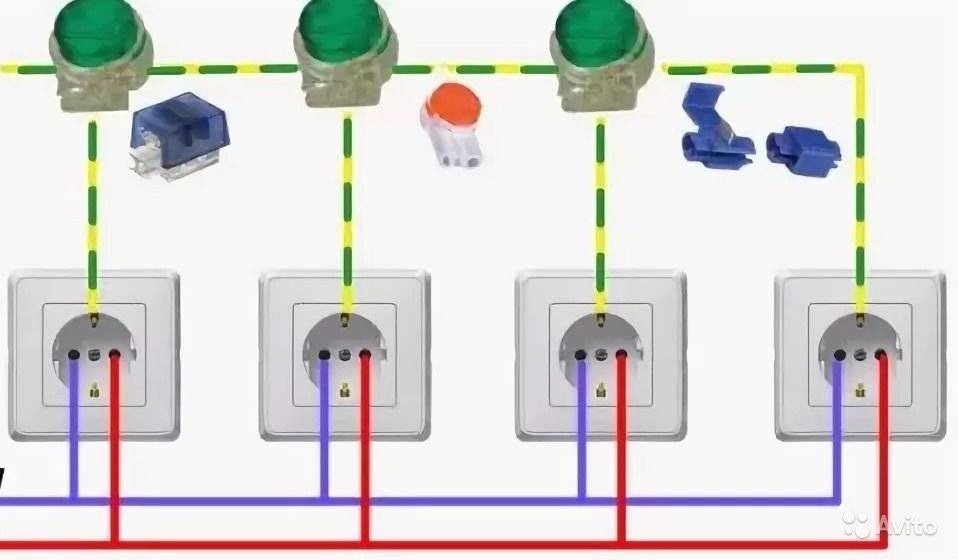

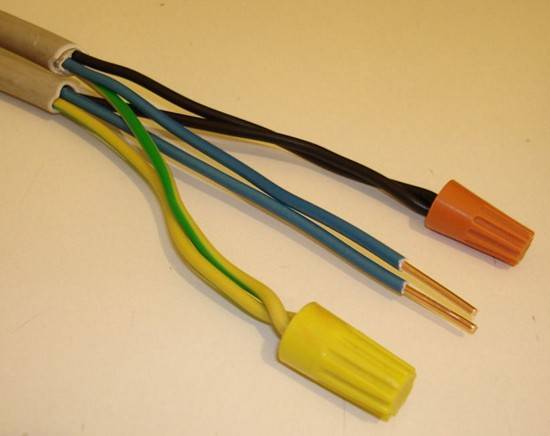

Оптимальный вариант — выполнение распайки (скрутки) на заземляющем проводе, идущем к первой розетке «в строю». Через нее ведут отдельный провод к каждому элементу блока. Единственная трудность — помещение защитных проводов в первом подрозетнике, однако ради такого случая можно приобрести более глубокое изделие (например, «высотой» 60 мм).

Подключение жил кабеля к контактам блока

Для коммутации именно такой модели, как в сегодняшнем примере (розетка с заземлением и одноклавишный выключатель) понадобится 4 жилы. Их количество может увеличиваться по одной на каждую дополнительную клавишу. Здесь же 3 жилы будут приходящими – это фаза, ноль и земля, а одна отходящая (сигнальная), по которой питание пойдёт от выключателя на освещение.

Для примера использован трёхжильный кабель с дополнительной четвёртой жилой

Если блок приобретается в сборе, а не изготавливается самостоятельно, то розетка с выключателем уже соединена перемычкой. По ней будет идти напряжение. Если же домашний мастер самостоятельно собирает подобный блок, то стоит помнить, что по такой перемычке обязательно должна проходить фаза. Прохождение через выключатель нуля не допускается нормами ПУЭ. Это опасно не только при последующем обслуживании осветительных приборов, но и при их эксплуатации. Подробнее в этом вопросе разберёмся ниже.

Подключение фазного провода

Фазный провод необходимо подключить к контакту, на котором «сидит» перемычка. Это позволит одновременно запитать и розетку, и контакт выключателя. Самым удобным вариантом будет использование четырёхжильного кабеля. Здесь легко разобраться с подключением согласно цветовой маркировке. В качестве фазного провода может использоваться жила любого цвета, кроме голубого и жёлто-зелёного. В четырёхжильном кабеле как раз две жилы будут использоваться как фазные – для вводного и сигнального.

В нашем случае, в качестве фазного провода был использован обычный белый.

Перемычка между выключателем и розеткой – именно сюда подключается фазный провод

Заземляющая жила

Если на розетке имеется скоба или контакт заземления, его необходимо подключить. Для этого используется жёлто-зелёная жила кабеля, которая и коммутируется с нужным контактом. При этом стоит понимать, что заземление необходимо только для розетки. Выключатель этого не требует.

Жёлто-зелёная жила подключается к контакту заземления розетки

Нулевая жила и её подключение

В качестве нулевой жилы в сегодняшнем примере был использован, как и положено, голубой провод. Он должен быть подключён ко второму (свободному) контакту розетки. Больше нейтраль никуда не идёт, в коммутации выключателя она не нужна.

Многие считают, что не имеет значения, что пройдёт через выключатель – ноль или фаза. Ведь при размыкании как одного, так и другого, свет всё равно погаснет. Однако такое заблуждение довольно опасно. Ведь при разрыве нуля и отключении лампы, напряжение на ней всё равно останется. А теперь представим, что нужно поменять излучатель. Мастер встаёт на табурет или стремянку, берётся за патрон и при определённых условиях получает удар электрическим током.

Кроме того, энергосберегающие лампы, которые так полюбились Россиянам в последние годы, довольно плохо реагируют на подобное подключение. Они периодически моргают при разомкнутом выключателе по причине того, что в их схеме присутствует конденсатор. Он медленно накапливает напряжение с фазного провода, а когда оно достигает предела ёмкости, выдаёт разряд на лампу.

Нулевая жила подключается только на розетку, как и заземление

Сигнальная жила провода

Последней подключается сигнальная жила, по которой напряжение будет подаваться на приборы освещения. Она должна быть немного длиннее остальных для удобства монтажа. Сигнальная жила подключается на оставшийся свободным контакт выключателя. Обычно он располагается в самом низу блока. В нашем случае для соединения была использована белая жила с красной полосой, идущая в кабеле.

После того, как последняя жила зафиксирована на контакте, можно собирать блок в обратном порядке и закреплять его в нужном месте.

В последнюю очередь коммутируется сигнальная жила, которая пойдёт на осветительные приборы

Watch this video on YouTube

Способы подключения с учетом потребителей

Подключение блока розеток одной группы осуществляют шлейфовым способом. Он предполагает присоединение всех элементов группы к общей питающей линии электропроводки. Созданная шлейфовым способом цепь рассчитана на нагрузку, показатель которой не превышает 16А.

Единственным «минусом» такой схемы является то, что в случае повреждения в месте контакта одной из жил перестают функционировать и все расположенные за ней элементы

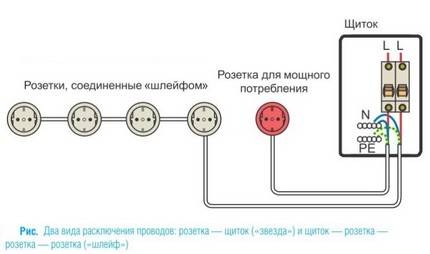

Сегодня подключение блока розеток часто осуществляют комбинированным способом, в основе которого лежит параллельная схема. Этот способ активно практикуется в европейских странах. У нас он применяется для обеспечения отдельной линией мощных потребителей.

Параллельное подключение предполагает прокладку от распределительной коробки двух кабелей:

• первый направляется в виде шлейфа, запитывая четыре из пяти розеток 5-местного блока;
• второй – подводится отдельно к пятой точке розеточной группы, которая предназначена будет для запитки мощного прибора.

Способ хорош тем, что обеспечивает работоспособность отдельной точки и делает ее независимой от функционирования расположенных рядом других участников цепи.

Главное достоинство комбинированного способа – в обеспечении максимальной степени безопасности, что особо актуально при эксплуатации мощных и дорогостоящих приборов

Единственный недостаток схемы – увеличение расхода кабеля и затрат труда электромонтажника.

Как шлейфовый, так и комбинированный способ подключения может быть закрытого и открытого исполнения. Первый предполагает выдалбливание каналов в стене для прокладки линий и «гнезд» под разъемы, второй реализуется путем прокладки РЕ проводника на поверхности стены.

Плинтусы и кабель-каналы, используемые при открытом способе прокладки, выполняют не только эстетическую функцию, но и защищают РЕ проводник от механического повреждения

Применение пластиковых кабель-каналов повышает безопасность и эстетичность открытой проводки. Большинство из них снабжено перегородками, между которыми и прокладывают линию. Контроль за состоянием РЕ проводника удобно осуществлять через съемную переднюю часть.

Зачем нужно группировать

Разместить розетки в доме, конечно же, можно в разных местах. Однако слишком большое их количество по всей площади стен, скорее всего, сильно испортит внешний вид помещения. Поэтому в современных квартирах розетки в большинстве случаев просто располагают по нескольку штук в одном месте. Это позволяет сохранить привлекательный внешний вид стен и сделать гнезда подключения менее заметными. Также такой способ монтажа делает в последующем более удобной и эксплуатацию розеток. Ведь чаще всего разного рода бытовые приборы располагаются в квартирах неподалеку друг от друга.

Правила группировки

О том, какое расстояние между подрозетниками в группе должно быть выбрано, поговорим чуть ниже. Для начала же разберемся с тем, какие, собственно, технологии могут использоваться для монтажа гнезд подключения в блоке.

В доме в одном и том же месте можно, конечно же, установить и несколько отдельных розеток, просто расположив гнезда неподалеку друг от друга на одном уровне от пола. Однако используют такой способ монтажа электрики достаточно редко. При применении такой технологии смонтировать гнезда подключения абсолютно ровно и аккуратно, скорее всего, не получится.

Поэтому в большинстве случаев перед установкой электрики группируют подрозетники в единую конструкцию. В последующем такой блок просто вмонтируется в стену за один прием. Подобным образом монтажники добиваются аккуратного вида установленных в доме гнезд. Собираются розетки обычно в группы по 2-5 шт. Для помещений промышленных предприятий могут использоваться блоки и из большего количества гнезд подключения.

Устройство и места установки розеточных блоков

Конструкция розеточного блока отличается от обычной розетки только количеством «посадочных» мест. Он состоит из пластмассового корпуса и внутренней части, представленной терминалами с контактами и клеммами, к которым прикрепляются пружины для вилок.

Большинство современных моделей оснащены заземляющими контактами, которые призваны повышать безопасность системы и снижать напряжение со всех подключенных через блок электроприборов.

Количество точек подключения устанавливаемого розеточного блока определяется исходя из наличия бытовой техники, посаженной на одну группу

Розеточные блоки бывают двух типов:

• Предназначены для скрытой проводки. Устанавливаются в толщу стены с помощью модуля из выполненных в форме стаканов подрозетников;

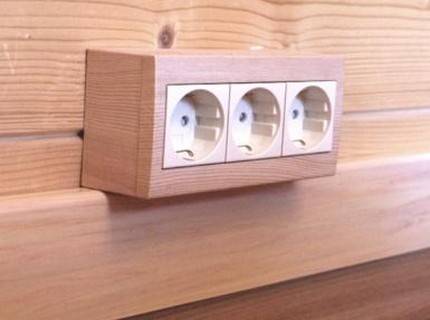

• Предназначены для открытой проводки. Устанавливаются на поверхность стены с помощью выполненного в форме пластины подрозетника.

Кроме двух основных разновидностей розеточных блоков есть еще весьма практичный выдвижной тип. Они легко монтируются в столешницу или в шкаф, из которых выдвигаются в период эксплуатационной необходимости. Их принцип работы аналогичен источникам питания, расположенным на/в стене.

Розеточные блоки часто устанавливают на кухнях, располагая их за рабочим столом на высоте в 10 см, внутри кухонных тумб и за стенками соседних тумбочек на уровне 30-60 см от чистового пола. Встроенные розетки удобно использовать при подключении группы не мощных бытовых приборов: вытяжки, мультиварки, холодильника…

Врезной корпус выдвижной розеточной группы, состоящей из трех-пяти электроточек, остается скрытым в столешнице до тех пор, пока слегка не надавишь на его верхнюю панель

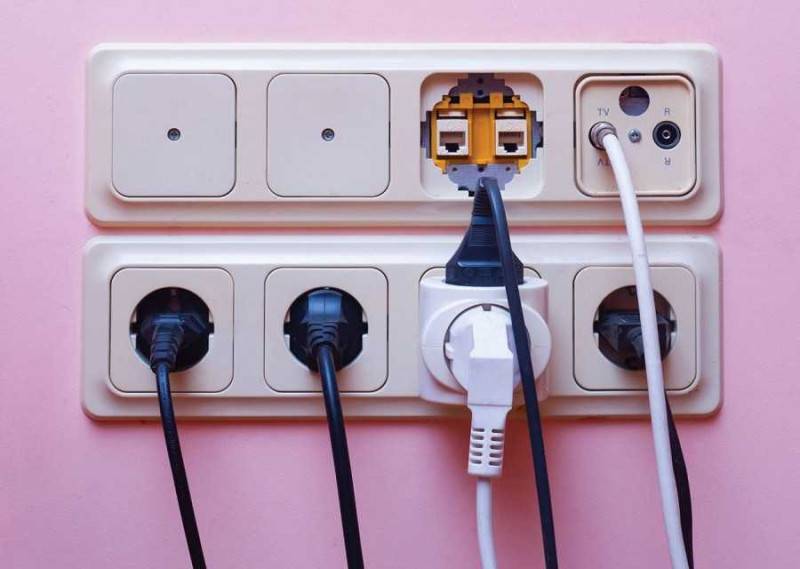

При обустройстве залов и гостиных их размещают возле компьютерных столов или за экраном телевизора. Розеточные группы из трех электроточек часто можно встретить и ванных комнатах. Но в этом случае используют устройства с влагозащищенными корпусами, размещая их на расстоянии не менее 60 см от источника воды.

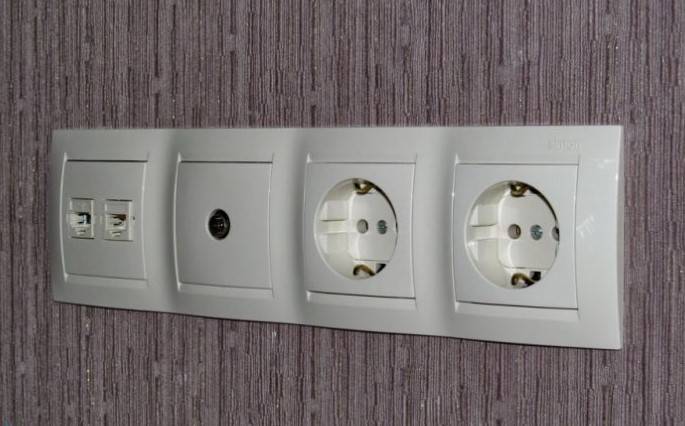

Что дает использование блока розеток

Это очень удобно, если в одном месте комнаты необходимо подключить несколько потребителей, например, настольный компьютер с монитором, принтером и целым арсеналом гаджетов. В этом случае подключение компьютерной розетки позволит отказаться от традиционной переноски на несколько разъемов и вороха проводов под ногами.

Перед тем как подключить компьютерную розетку, необходимо провести несколько подготовительных операций и предварительный монтаж проводки:

• Монтируем в стене количество подрозетников, размер зависит от количества потребителей, которое планируется подключить к блоку;
• Собираем в блоке розеток линию заземления;
• Заводим в подрозетники шлейфы и подключаем контакты к проводке;
• Собираем блок розеток.

Подключить подобный блок сможет любой человек, имеющий хотя бы поверхностное представление о правилах сборки и коммутации электропроводки. При необходимости для компьютерной розетки можно установить блок, совмещенный с выключателем и индикатором сети. Нередко приходится добавлять выносной шнур для сетевого удлинителя, чтобы подключить дополнительную бытовую технику, тот же телевизор или музыкальный центр, находящиеся в другом конце комнаты.

Важно! Для компьютерной или любой другой сложной электронной техники очень важно правильно подключить нулевую заземляющую жилу.

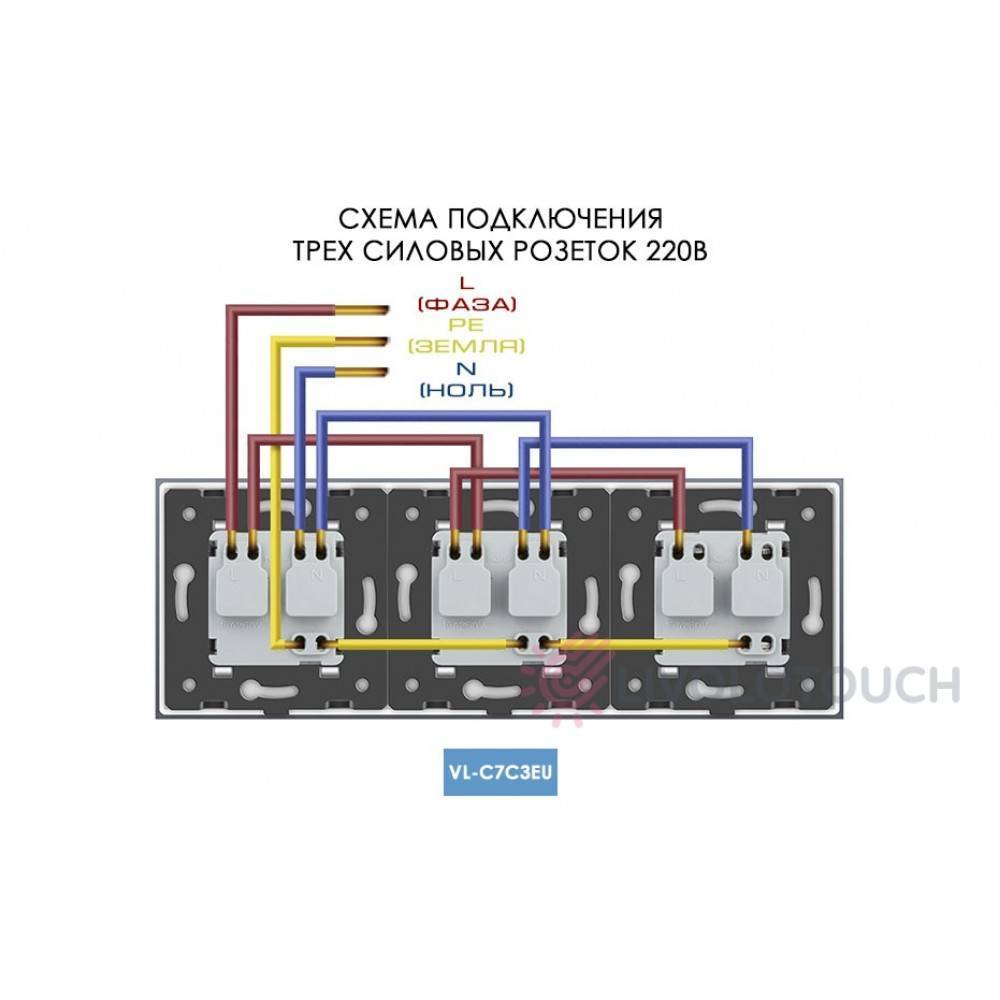

Все провода фазы и нуля в блоке нужно подключить шлейфом или, проще говоря, параллельно друг другу. Все, кроме заземления. Заземляющие проводники на всех контактах блока необходимо соединять только звездой. Что это дает?

Во-первых, подключить «землю» таким способом требуют правила ПУЭ. Каждый потребитель нужно подключить к шине заземления индивидуальным проводом, но это не главное. Во-вторых, в этом случае при аварии и замыкании любого из потребителей на землю, перегорании нагруженного провода «земли», остальные потребители останутся подключенными к шине заземления.

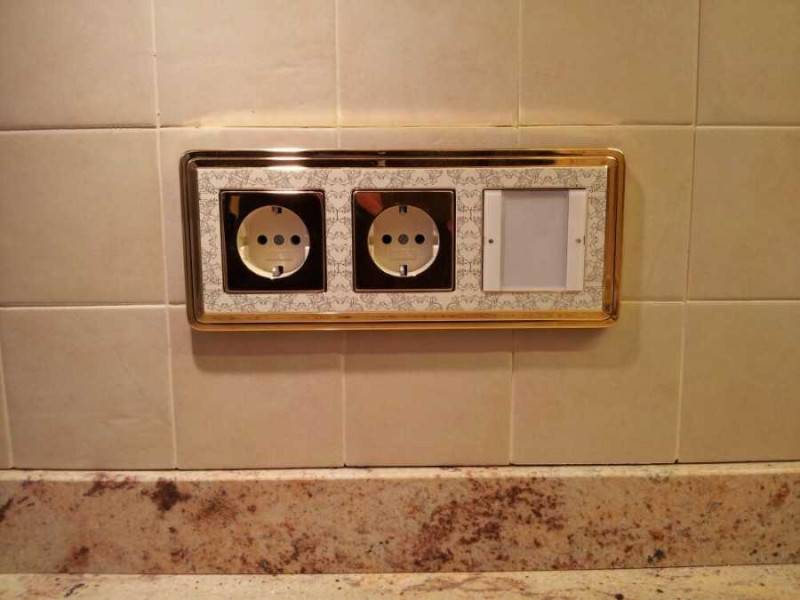

Аналогично по той же схеме выполняется подключение блока с выключателем. Например, в одной конструкции установить розетку и двухклавишный выключатель для ванны и туалета. От того, насколько грамотно выполнена схема подключения блока из розеток и выключателя, проводка и заземление, зависит защита от удара электрическим током.

Основные ошибки

Коричневый провод — фаза, синий — ноль, желто-зеленый — заземление

Установка дополнительной розетки обычно не вызывает сложностей. Но новички могут допустить следующие ошибки:

Неправильный выбор сечения провода. Нужен кабель такой же толщины, как у основной розетки. Использование провода из другого материала. Соединение двух разных проводов вызывает дополнительные трудности, а сам контакт является менее надежным. Нарушение очередности подключения проводов

Особое внимание нужно уделить заземляющей жиле. Если она отсутствует в доме (особенно в старых строениях), лучше приобретать розетки без земли

Ненадежный контакт

Нужно заранее ознакомиться с существующими способами создания контакта и потренироваться в подключении на запасных отрезках проводов. Установка проводов по диагонали. Стандарты разрешают только вертикальную прокладку кабелей.

Также есть риск купить неподходящую по дизайну модель. Это не является критичной ошибкой с технической точки зрения, но может нарушить общую концепцию помещения. Поэтому при покупке рекомендуется заранее выбрать цвет изделия, его форму и размеры. Производители электротехнической продукции предлагают широкий ассортимент товаров, любой покупатель найдет подходящее по стилю изделие.

Длина зачистки изоляции

При зачистке внешней оболочки кабеля, не нужно стремиться снять ее на максимальную глубину, т.е. до самой стенки подрозетника.

Всегда старайтесь оставлять несколько миллиметров. Таким образом, будет обеспечена защита изоляции жил, от перетирания или передавливания острыми краями подрозетника.

Очень удобно это проделывать на круглом кабеле NYM, специальным съемником Jokari.

Делаете круговой надрез, а потом сразу продольный. После чего, даже в стесненных условиях оболочка легко вытягивается наружу.

С плоскими кабелями марки ВВГ и ножом электрика с пяткой, такого фокуса проделать не удастся.

А если это еще будет ГОСТовский кабель, а не ТУ-шный, то тем более.

Как правило, нож с пяткой режет внешнюю изоляцию вплотную до самой стенки подрозетника.

Именно поэтому, многим электрикам и нравится марка кабеля NYM, а не ВВГ. Из-за удобства разделки и простоты работы с ним.

Хотя у каждой марки, есть как свои преимущества, так и недостатки.

Кстати, в редких случаях можно найти и кабель марки ВВГ круглого сечения.

Сколько изоляции нужно снимать с самой жилы, перед тем как ее завести во внутрь контакта? Многое конечно зависит от марки розетки.

На некоторых моделях даже есть шаблон, по которому очень легко сориентироваться.

Но обычно, оголенная часть жилы не должна превышать 8-10мм.

Длина проводов торчащих из подрозетника выбирается исходя из:

удобства монтажа

глубины подрозетника

Как правило, оставляют длину, равную ширине 3-4-х пальцев руки.

Как установить розеточный блок самостоятельно?

Предлагается вашему вниманию инструкция монтажа блока розеток своими руками. В ходе рабочего процесса рекомендуется соблюдать строгую очередность каждого действия.

Подготовка расходного материала

Для этого понадобится:

• блок розеток;
• планка для декорирования;
• провода;
• подрозетники;
• раствор гипса.

Осуществить монтажные работы помогут следующие инструменты:

• перфоратор со специальной насадкой;
• строительный уровень;
• набор для электромонтажных работ. Он включает в себя: отвертки, плоскогубцы;
• емкость для замешивания гипсового раствора;
• строительный шпатель.

Разметка на поверхности стены

Здесь необходимо произвести точные расчеты, которые упрощают поставленную задачу. Если стены выполнены из гипсокартона, то рекомендуется произвести мониторинг её строения

В ходе работы важно не повредить металлический каркас. Опытные специалисты рекомендуют использовать коронку для штробления, диаметр которой не превышает 100 см

Посадочные места для будущих розеток

Здесь необходимо использовать малые обороты перфоратора

Помимо этого рекомендуется обращать особое внимание на положение инструмента. Он должен располагаться строго горизонтально.

Вывод кабеля электрической розетки за пределы стены

После вывода кабеля начинают устанавливать позрозетники. Размер блока розеток напрямую зависит от количества его секций. Лишнюю пустоту замазывают гипсовым раствором. Это обеспечит плотную фиксацию устройства внутри стены.

Подсоединение  содержимого внутри

Когда гипс полностью высохнет, приступают к подсоединению внутреннего содержимого. Если выполняют шлейфовый способ подключения, то все провода идут в первый подрозетник. Первым делом необходимо очистить концы кабеля от защитного слоя. Для этого понадобится острый нож.

Смычки делают из фрагментов провода разных цветов. Сечение этих деталей не должно совпадать с проводниками электрической линии. Каждый элемент изолируют при помощи термоусадочного кембрика.

Провода в подрозетнике

Через переходники в подрозетниках продевают провода. После этого с розеточного блока снимают крышу. Далее фиксируют зажимные саморезы. Один конец провода направляют к первой секции. Далее начинают подсоединять провода к каждому гнезду

Здесь важно соблюдать полярность контактов.

Когда все секции подключены, корпус закрывают защитной панелью.
