Схема подключения электроснабжения частного дома

Схема электрической сети дома

Любая разработка проекта электрической сети начинается с определения суммарной мощности потребителя, в данном случае нашего дома, и ее схемы питания. И если суммарная мощность потребителя в нашем случае определяется энергоснабжающей компанией, которая устанавливает лимит потребления, то схему внутренней электрической сети мы вправе проектировать самостоятельно.

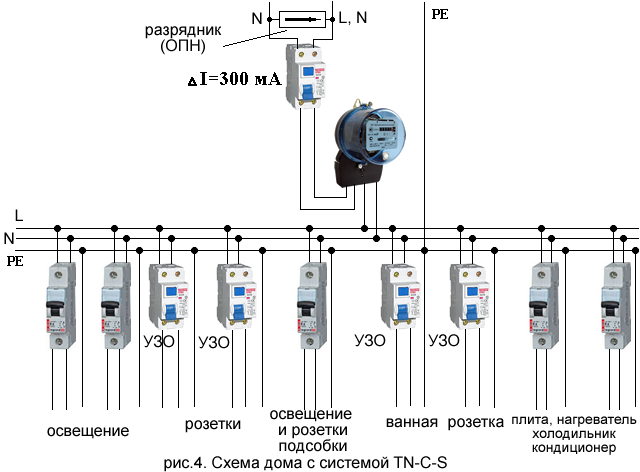

Электрическая схема распределительного щита частного дома

Итак:

• Устройство электропроводки в частном доме выглядит следующим образом. На наружной стене дома энергоснабжающая компания устанавливает вводной автомат и счетчик. Подключение этих электрических аппаратов так же выполняет энергоснабжающая компания.
• А вот после счетчика, ввод в дом, подключение к распределительному щиту и разводку по дому мы уже выполняем самостоятельно. И здесь мы вправе выбирать удобную нам схему электроснабжения.
• Обычно схема электроснабжения дома выглядит следующим образом. Кабель или СИП провод от счетчика подключается непосредственно на шины нашего распределительного щита. От этих шин запитываются отдельные группы электроснабжения. Каждая группа имеет свой силовой автоматический выключатель, установленный на фазном проводе. Нулевой и защитный провод каждой группы не должны иметь коммутационных аппаратов.

• Далее провод или кабель от каждого группового автомата монтируется к распределительным коробкам. На каждую группу может быть от одной до нескольких распределительных коробок.
• От распределительных коробок электропроводка распределяется к конечным потребителям – розеткам и выключателям.

Проектирование электрической сети дома

Как сделать проводку в доме своими руками

Перед началом работ ознакомьтесь с Правилами устройств электроустановок (ПУЭ), где прописаны основы работы с оборудованием.

1. Электропроводка в доме, выполняемая самостоятельно, требует соблюдения следующих условий:
2. необходим свободный доступ к учетному оборудованию, распредкоробам, розеткам и выключателям.
3. монтируются они на уровне 60-150см от пола; открывающиеся двери не должны закрывать доступ.
4. кабель подводят сверху;
5. Высота установки розеток варьируется от 50 до 80 сантиметров от пола. По технике безопасности нельзя их ставить меньше, чем 50 сантиметров от электрических и газовых плит, отопительных радиаторов, труб.
6. Подводка питания осуществляется снизу.
7. Количество розеток определяется из расчета 1 штука на 6 кв.м. К кухне это правило не относится, здесь ставят розетки по числу бытовой техники.
8. Для питания ванной комнаты лучше предусмотреть отдельный трансформатор, находящийся вне этого помещения (для понижения напряжения).
9. кабель прокладывается со строгим соблюдением вертикали и горизонтали (без изгибов и диагоналей, чтобы при монтаже и перфорации не повредить его).
10. горизонтальные укладываются на расстоянии 5-10 сантиметров от перекрытий и карнизов и 15 см от потолка и пола. Вертикально расположенные кабеля укладываются не меньше 10 см от края дверного или оконного проема.
11. Расстояние до газовых труб не должно быть меньше 40 сантиметров;
12. Проводка не должна соприкасаться со строительными конструкциями из металла.
13. применяются специальные короба для разводки и соединения кабелей. Соединения должны быть надежно заизолированы. Запрещено соединять медные провода с алюминиевыми.

Состав электромонтажных работ

Электромонтажные работы в доме можно разбить на:

работы внутри дома, которые включают:

• разметку трасс, разбивку и сверление гнезд, штроб и борозд;
• прокладку стояков, труб и рукавов для скрытой проводки;
• раскладку проводов с заделкой в стены и под полами;
• установку контактных устройств (распаячные коробки, подрозетники и др.);
• затяжку проводов, прокладку кабелей, сборку и проверку собранной схемы;
• монтаж патронов, выключателей, розеток, светильников (начинается после отделки потолков и заканчивается после отделкистен);
• выполнение слаботочных разводок (интернет, телевидение, противопожарная и охранная сигнализация);

комплекс наружных работ, состоящий из устройства:

• конструкции молниезащиты на кровле;
• контура заземления.

Категорически не рекомендуется заниматься устройством заземления и молниезащиты дома при отсутствии опыта самостоятельно. Это наиболее сложный комплекс работ, требующих практических навыков, поэтому лучше обратиться к специалистам.

Составление схемы

Чертеж делают на основании планировки дома, расположения комнат, помещений, учитывают индивидуальные особенности строения

Берут во внимание специфику бытового оборудования, осветительные системы

Разновидности схем электропроводки в частном доме:

• Принципиальная. Показывает метод подключения потребителей в цепь и количество пользователей. Для составления применяют специальные обозначения, которые в других схемах не используют.
• Монтажная. На плане показаны составные части, указан принцип функционирования, связи между элементами.
• Структурная. Показана функциональность совместно с оборудованием после начала работы. По схеме определяют, что необходимо для подключения и настройки.
• Функциональная. От структурной отличаются более детальными характеристиками и описанием.

Объединенный проект включает несколько видов эскизов и чертежей, применяется чаще в многоэтажках.

Вычисление суммарной мощности

Расчет необходим, чтобы узнать, достаточно ли характеристик электропроводки для подачи энергии к имеющимся приборам и вновь подключаемым агрегатам. Общую мощность техники вычисляют как сумму мощности всех потребителей с учетом величины пусковых токов.

Особенности расчета:

• сведения о мощности есть в техническом паспорте каждого устройства;
• показатели активной мощности приводятся в Вт (ваттах), обозначаются литерой Р;
• если значение приведены в ВА (вольт-амперах), речь идет о полной мощности (литера S), такие показания непригодны для подсчета суммарного показателя.

Разделение потребителей на группы

Под понятием понимают обобщение нескольких пользователей, которые параллельно подсоединены к питающему кабелю. Общий провод запитан от распределительного устройства (щитка). Для агрегатов высокой мощности (плит, водонагревателей) проводят отдельную линию. Функциональные розетки для чайника, посудомойки, электрической или микроволновой духовки включают в общую группу.

Потребителей в категории формируют несколькими методами:

• по типу потребления, например, стиралки, электроплиты, розетки, осветительные приборы;
• по помещению (каждой комнате ставят отдельную магистраль);
• с применением европейской версии, когда каждый дом или квартира оснащены своей линией проводки в доме с защитными приборами, при этом тип подключаемых приборов не играет роли.

Выбор места для щитка

Электрощит можно ставить только в сухом помещении

Вводный кабель подходит к распределительному щитку, здесь смонтирован автомат, групповые выключатели, счетчик, защитные и контрольные приборы для определения качества электрической энергии и автоматических приборов.

Правила установки щита:

• щиты нужно облачать в корпус со стеклом, закрывать на ключ от несанкционированного доступа;
• панели монтируют только в сухих помещениях так, чтобы удобно было обслуживать;
• высоту установки определяют так, чтобы щит был выше предполагаемого уровня подтопления;
• от водопровода и газовой магистрали не должно быть меньше 1 метра.

Схема электроснабжения частного дома 380В 15 кВт

1. Однофазное и трехфазное подключение
2. Подключение по трехфазной схеме

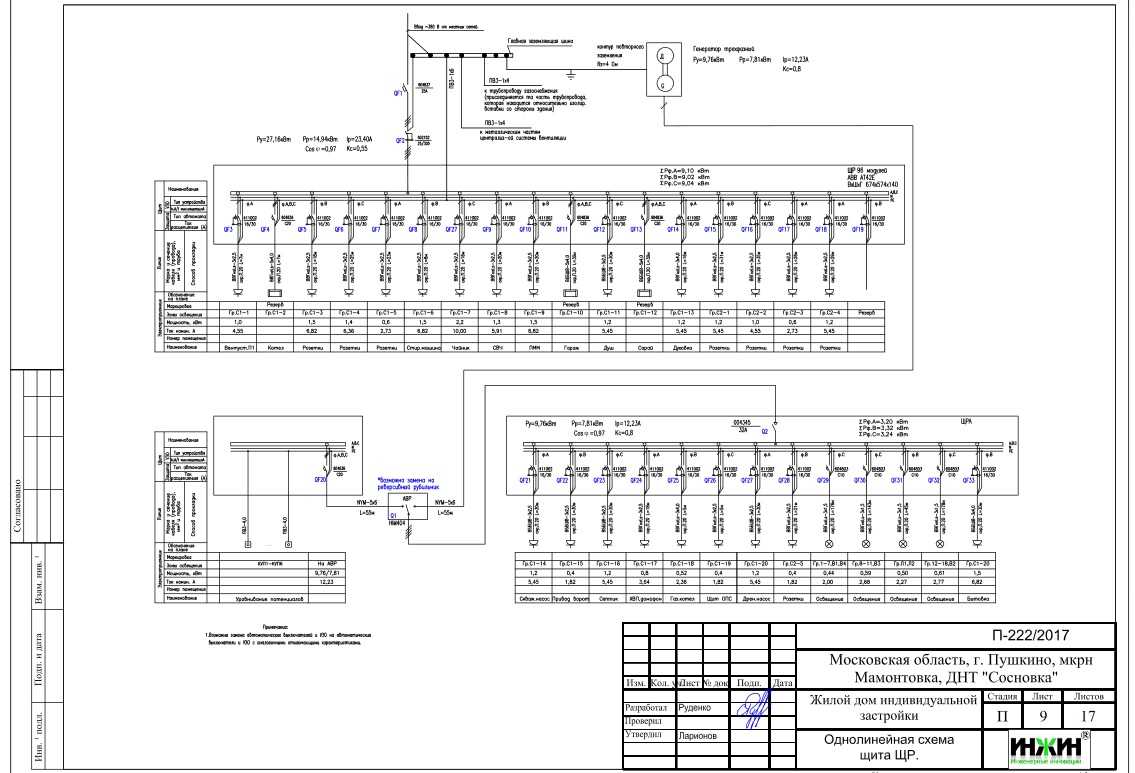

3. Однолинейная схема электроснабжения частного дома
4. Видео: сборка 3-фазного распредилительного щита для дома

Одним из важнейших этапов строительства или ремонта загородного дома является его электрификация. В современном жилье устанавливается большое количество бытовых приборов и всевозможного оборудования и все эти устройства потребляют электроэнергию. Поэтому приходится решать такой важный вопрос, как подключение объекта к электросети. Для этого в первую очередь понадобится схема электроснабжения частного дома 380В, 15 кВт, которая может быть двух типов – однофазная и трехфазная. Спросом пользуются оба варианта, однако в последнее время предпочтение отдается трехфазной схеме, которая существенно снижает нагрузку на сеть за счет ее равномерного распределения в виде трех параллельных линий.

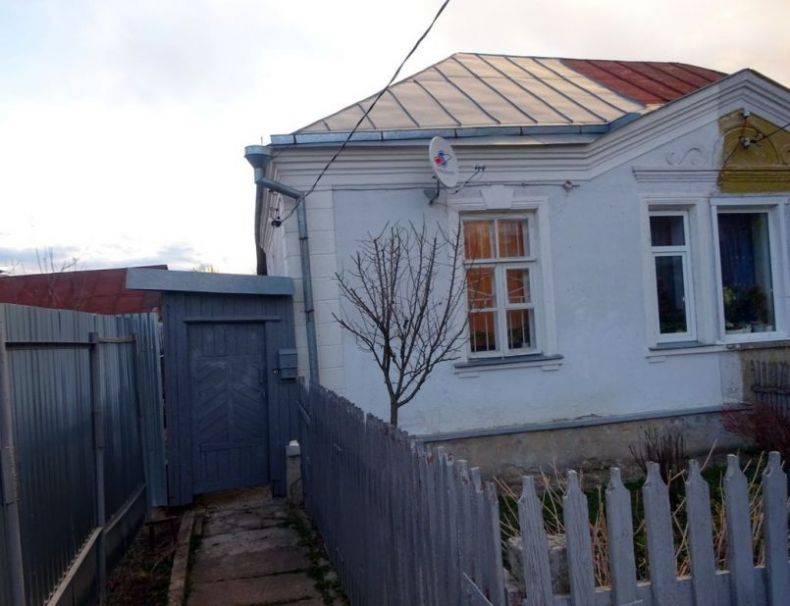

Уличное подсоединение электроэнергии

Подсоединение от линии с электричеством – это задача электриков, но владельцы могут контролировать их работу и предоставлять всё потребное для обустройства. Хозяевам решать, какую схематику подсоединения использовать.

Вот некоторые нюансы по данному типу работ. Подведение проводов имеет варианты происходить воздушным путём – от столба к дому и под грунтом. Провод от опоры с электрическими проводами к коттеджу не может свисать более, чем на 3,5 м от почвы. Нельзя, чтобы он прикасался к ветвям деревьев, древесных участков дома, каких то узлов дома.

Для входящего кабеля применяются провода с наименьшим диаметром 16 мм2. Он выпускается двужильным, если напряжение 220 В и четырёх жильный, когда вольтаж 380.

Ввод электропитания

Составление схемы

По закону частному лицу государство гарантирует упрощенное подключение к электричеству жилища при условии, что его электросеть будет потреблять не более 15 кВт мощности. Если в планах нет применения теплого пола или мощного бойлера на электропитании, то этих киловатт в большинстве случаев хватает с избытком. Можно даже использовать скважинные насосы и маломощный слесарный станок в гараже.

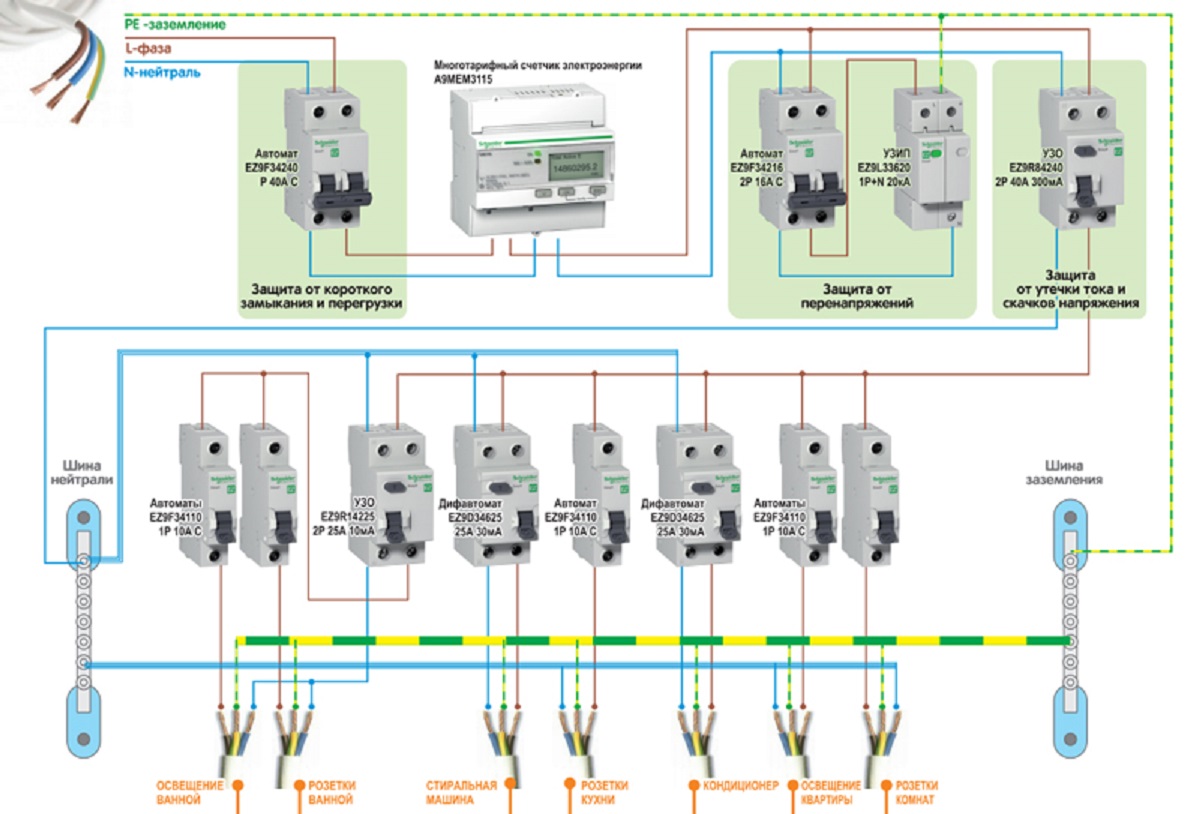

Типичная схема электропроводки в доме

Упрощенный порядок электрификации дома предполагает:

• подачу документов на подсоединение к сетям с указанием планируемой к потреблению мощности;
• получение техусловий (сколько киловатт в итоге выдадут и с какого столба);
• подготовка и согласование электропроекта коттеджа (при необходимости);
• выполнение монтажа проводки и электрооборудования;
• получение актов о соответствии внутридомовой электроэнергетической системы проекту и ввода ее в эксплуатацию;
• подписание договора электроснабжения со снабжающей компанией.

А что происходит в доме – это проблемы его хозяина. При этом всю нужную документацию по проводам от трансформатора до вводного шкафа они готовят сами.

Однако многие поставщики электричества продолжают при выполнении подключения привычно по-старому требовать проект электроснабжения коттеджа. В этом документе указывается схема электропроводки дома с обозначением месторасположения всех розеток, выключателей и приборов освещения. В любом случае его рекомендуется делать, чтобы четко понимать план разводки проводов по зданию и их необходимый метраж.

Как монтируется проводка

В прошлые времена электросети разводились по стенам до нанесения штукатурного слоя и крепились алебастровым раствором. Сейчас для монтажа применяются другие методы, а именно – прокладка в стробах глубиной 2 см, прорезаемых в штукатурке либо газобетоне. Технология такая:

1. С помощью уровня и отбивочного шнура разметьте трассу каждой линии, начиная от электрощита. Помните, что скрытая электропроводка в доме должна проходить строго вертикально и горизонтально, а поворачивать под прямым углом. Наметьте точки установки розеток и выключателей.
2. Проделайте по разметке борозды, соблюдая ширину канавки для одинарного провода – 2 см. Вырежьте углубления для подрозетников и распределительных коробок.
3. Установите подрозетники и коробки на дюбелях или алебастровом растворе. Старайтесь выдержать горизонталь, чтобы розетки стояли ровно. Не забудьте вырезать по бокам технологические проемы для ввода кабеля.
4. Обработайте стробы грунтовкой и уложите в них заранее отмеренные куски кабеля и заведите его концы внутрь всех коробок. Фиксация проводников в канавке производится раствором либо специальными распорками с интервалом 40 см.
5. Разделайте концы проводов в распаечных коробках и выполните расключение по цветам клеммниками WAGO или другим доступным способом.
6. Оголите жилы в подрозетниках, наденьте на них наконечники и подсоедините к розеткам и выключателям.
7. Проверьте работоспособность каждой линии мультиметром, после чего подключите ее к щитку и заделайте борозды.

Грамотный монтаж проводки подразумевает ее прокладку по правилам – с отступами от пола, потолка и дверных проемов, указанными на чертеже. В распределительных коробках розеточной группы проводники коммутируются по цветам, осветительной – в таком порядке:

• ноль минует выключатель и сразу подается к светильнику (на контакт, прилегающий к цоколю лампы);
• фазный провод идет через выключатель, а потом – к осветительному прибору;
• земля подключается напрямую к соответствующему контакту светильника.

Пара или тройка проходных выключателей соединяется между собой и с питающим кабелем по другой схеме. Подробно об этом рассказано в соответствующей публикации. Посмотрите обучающее видео по теме:

Как подключить электричество в частном доме. Что такое кабель и что такое провод?

Для среднестатистического обывателя, которыми мы в большинстве и являемся, не существует никакой разницы между кабелем и проводом. Но в вопросе организации электропроводки следует разобраться с этим вопросом подробнее.

1. Провод – это многожильный или одножильный проводник, который может иметь изоляцию или быть без нее (например, в ЛЭП). Провода в основном предназначены для прокладки внутри помещений. Одним из разновидностей проводов являются шнуры, которые всегда состоят из многопроволочных жил и поэтому обладающие повышенной гибкостью. Шнуры используют для подключения различной бытовой техники, а также для изготовления удлинителей.
2. Кабель представляет собой систему изолированных проводов, имеющих общую защитную оболочку, для защиты от неблагоприятных факторов окружающей среды. Кабели могут прокладываться, в зависимости от назначения, в земле, под водой, внутри строительных конструкций. Они имеют гораздо лучшую защиту и изоляцию, нежели провод, и именно поэтому рекомендованы для прокладки электропроводки.

Авторы статьи не будут отвлекать внимание читателя на многообразие проводов и кабелей, их маркировку и другое, что будет неинтересно неспециалисту. Будет сказано только про то, какие провода и кабели необходимо применять в обустройстве электропроводки, и какой площади поперечного сечения они должны быть

В таком ассортименте кабелей и проводов новичку сложно разобраться

Для подключения вводного электрощита частного дома в настоящее время используют самонесущие изолированные провода – СИП, которые заменили неизолированные воздушные провода. Помимо того, что эти провода имеют фазные алюминиевые изолированные жилы, они еще снабжены стальным или в комбинации с алюминием нулевым проводом, который еще выполняет несущую функцию. Для их прокладки, в том числе и по воздуху не требуются дополнительно предусматривать специальные тросы или подвесы, провода надежно защищены полиэтиленовой изоляцией, не боящейся ни перепадов температур, ни ультрафиолетового излучения. Помимо этого, применение этих проводов или исключает, или сильно затрудняет несанкционированное подключение для хищения электрической энергии. Для этого энергоснабжающие организации монтируют щитки с электрическими счётчиками на улице и подключают их цельным куском провода СИП, причем место подключения провода к автоматическому выключателю пломбируется, что исключает свободный доступ. Все эти действия – прерогатива электроснабжающих компаний и нас, как потребителей электроэнергии это должно мало касаться. Вот то, что идет дальше вводного щитка со счетчиком, то, что заходит в дом и там распределяется – это должно волновать больше всего, так как это уже зона нашей ответственности.

Однофазное и трехфазное подключение

Между одно- и трехфазным подключением существует много различий технического плана. Так, например, подключение по трехфазной схеме осуществляется с использованием четырех или пяти проводов. Из них три являются фазными, по которым подается ток, а остальные два – это нулевой провод и заземление. В некоторых случаях для нуля и заземления используется один общий провод.

При подключении по однофазной схеме применяется два или три провода. Это соответствует фазе нулю и заземлению. Использование двух проводов означает, что ноль и заземление находятся на едином проводнике. Заранее зная количество фаз, можно сделать расчеты допустимой мощности и определить количество электрооборудования, которое может быть одновременно включено в сеть на каждой линии.

В случае однофазного подключения все подаваемое напряжение сосредотачивается на одной линии, что нередко приводит к перегрузкам. Толщина проводов на внутренних линиях домашней сети значительно выше тех, которые используются в трехфазной схеме. Это связано с более высокой нагрузкой, которая приходится только на одну линию. С учетом всех перечисленных факторов, при устройстве электроснабжения частного дома, предпочтение чаще всего отдается трем фазам.

Подготовка к установке распределительного щита

Необходимо сделать перед сборкой:

• Выбрать электрощит в соответствии с типом проводки .
• Рассчитать общую нагрузку по мощности каждой группы.
• Рассчитать нагрузки на каждую группу по мощности каждого прибора.
• Продумать места, в которых требуется работа УЗО .

Лучше иметь запасные места для дополнительных УЗО, в частном доме это может пригодиться.

Полный список оборудования:

• Электрощит .
• Однотарифный электросчетчик классом точности от 2.
• Вводный автомат 32 А.
• Двухполюсный на 16 А, 2 штуки.
• Однополюсный резервный, 2 штуки.

Все материалы для сборки могут обойтись Вам от 2000 рублей.

При покупке электрощита не экономьте. поскольку дешевый щиток скорее всего придется переделывать и доукомплектовывать, а плохая пластмасса со временем стать хрупкой. Помимо этого, при пожаре недорогие щитки не соответствуют всем мерам безопасности.

Наружная проводка

В отличие от городских квартир, где вся разводка располагается в пределах жилого помещения – в загородном доме имеются участки (пристройки типа гаража, например, или хозяйственные мастерские), находящихся вне дома. Прокладываемая проводка в этом случае подвержена воздействию всевозможных факторов, включая климатические и нуждается поэтому в дополнительной защите.

Монтаж наружной электропроводки

Наружная электропроводка по кирпичному фасаду в гофрированной трубе

Наружная открытая электропроводка в пристройке

Наружная проводка по деревянной стене

Монтаж электропроводки по наружной деревянной стене

Монтаж прожектора на наружной кирпичной стене

Проводку в помещениях, расположенных вне жилого строения, допускается монтировать в металлических кабельных каналах или трубах, проводимых сквозь деревянные перегородки и перекрытия дома. Если по условиям проведения монтажных работ металлические трубные изделия не используются – в местах прохода кабеля через стены и перегородки должны устанавливаться специальные стальные гильзы. С их помощью удается надежно защитить провода от механических деформаций.

Схема электропроводки, содержащая трассы прокладки проводов по фасаду зданий, допускает применение для их защиты не только металлических труб, но и стальной витой гофры. Сразу отметим, что для наружных поверхностей построек, отделанных покрытиями из легко воспламеняемых и сгораемых материалов, этот способ считается единственно допустимым. Для фасадов зданий, покрытых несгораемыми отделочными материалами, возможен открытый способ монтажа с применением пластиковой гофры.

Во всех случаях механическая защита кабеля не исключает необходимости герметизации оболочки, исключающую возможность попадания внутрь даже небольших количеств испарений и влаги.

Указанная техническая мера существенно снижает вероятность скопления влаги в районе расположения уличных светильников. При выборе подходящей для этих целей марки проводного изделия обычно исходят из наличия у него соответствующей защиты. Для наружной установки она должна соответствовать показателю не ниже IP44.

В заключение отметим, что монтаж электропроводки в частном доме – достаточно сложная процедура для того, чтобы заниматься ей без специальных подготовки. Для получения нужного результата потребуется ознакомиться со всеми представленными здесь материалами, а также освоить основные приемы работы с электротехническими компонентами и силовым оборудованием.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла13Не помогла

Правила и полезные советы

Всё, что касается электромонтажных работ, регламентируется сводом Правил устройства электроустановок (ПУЭ). Тем, кто серьёзно занимается монтажом электропроводки, полезно познакомиться на досуге с этой книгой. Здесь мы приведём самые основные и важные моменты, которые обязательно следует учесть перед тем, как сделать проводку в доме своими руками:

1. Все распределительные коробки, розетки и выключатели должны находиться в лёгкой доступности (не заклеены обоями, не спрятаны под гипсокартонные листы, не заставлены громоздкой мебелью, которую нельзя сдвинуть).
2. Заземляющая жила должна крепиться к бытовым приборам при помощи болтового соединения.
3. Выключатели монтируют на высоте 60-150 см от уровня пола, провода к ним подводят сверху вниз.
4. Все соединения проводов следует выполнять в распределительных коробках. Соединительные узлы необходимо надёжно изолировать, запрещено соединять медные проводники с алюминиевыми.
5. Розетки монтируют на высоте 50-80 см от уровня пола. Расстояние между розетками и газовыми плитами, трубами, радиаторами отопления не должно быть менее 50 см.
6. Провода электрической проводки не должны касаться металлических строительных конструкций здания (особенно это касается скрытой проводки, обязательно учитывайте этот пункт, когда будете прокладывать провода в штробах).
7. Количество розеток на одно помещение учитывают из расчёта 1 коммутационный аппарат на 6 м2 площади. Исключение составляет кухня, на ней можно монтировать столько розеток, сколько нужно для подключения всех бытовых приборов.
8. Горизонтальная прокладка проводов производится не ближе чем 15 см к потолку и полу. Вертикально провода располагают на расстоянии 10 см от дверных и оконных проёмов. К газовым трубам нельзя приближать провода электрической сети ближе, чем на 40 см.

Надеемся, что весь этот разговор мы вели не зря. Монтаж внешнего и внутреннего электроснабжения своего жилища вы обязательно начнёте с составления схемы. Подумайте всей семьёй, где и какую технику вы хотите расположить, нанесите всё на бумагу, нарисуйте все коммутационные аппараты и пути прокладки проводов. Так вам будет гораздо легче посчитать количество необходимых материалов. Потом останется лишь перенести вашу схему с бумаги на реальные стены и заняться монтажными работами.
