Конструкции подпорных стенок и способы возведения

Технология возведения кирпичной стены

Строительство подпорной стены из кирпича начинается с укладки нулевого ряда, элементы которого кладутся на ребро, либо плашмя. Точно также укладывается и последний ряд. Работы следует начать с расчетов требуемого количества материалов. Кирпич требуется покупать с небольшим запасом, часть материала нужно будет нарезать для обеспечения устойчивости кладки. Белый силикатный кирпич выкладывают на основу из красного, выложенного в 5-6 рядов.

Перед началом строительства стены нужно сделать разметку с помощью капронового шнура. Так как первый ряд стены является расчетным, элементы укладываются насухую, между ними оставляют зазор в 1 см на протяжении всей длины будущей конструкции. Если стена будет строиться в 2 ряда, края кладки складывают в замок, при выкладке в 1 ряд кирпичи придется резать.

После выполнения разметки их убирают, вдоль шнура выкладывают слой раствора толщиной 1 см. Сверху размещается первый ряд кирпичей, правильность выкладки которого проверяется строительным уровнем. Таким же образом проверяется каждая деталь и правильность их расположения по отношению друг к другу.

По краям стены выкладывают несколько рядов кирпича, проверяя ровность конструкции спиртовым уровнем. Делается это для формирования маяков, по которым будет натягиваться шнур, отмечающий высоту кладки. По его уровню выкладываются последующие ряды кирпичей. Каждый из них кладется в замок с предыдущим, раствор наносят на обе стороны кирпича, сильно прижимая его к предыдущему ряду. Излишки раствора удаляют с помощью мастерка.

Для формирования прямых углов используется порядовка — металлический инструмент со сделанными по уровню кладки метками. Первые угловые кирпичи выкладываются при помощи уровня, после чего монтируется порядовка. При строительстве кирпичных стен и перегородок необходимо соблюдать перевязку: швы в верхнем и нижнем рядах не должны совмещаться. Через каждые 5 рядов устанавливают арматурную сетку. Перед началом строительных работ материал нужно смочить, его оставляют на несколько часов в емкости с теплой водой. Горизонтальность кладки проверяют строительным уровнем через каждые 3 ряда.

Существует несколько технологий строительства стен. При цепной схеме продольные швы сдвигаются на половину размера кирпича, поперечные — на четверть. Подобная технология является одной из наиболее сложных в выполнении, для ее строительства требуются высококвалифицированные работники и большее количество материала.

При четырехрядной перевязке швов используются элементы, придающие дополнительную прочность. Кладка опорных частей стен выполняется в виде корзинки: полость столба заполняют битым кирпичом, смешанным с раствором. Если столб укрепить металлической трубой, надежность конструкции увеличится в несколько раз.

Кирпичная стенка с воздушной прослойкой сохраняет больше тепла. Ее можно строить из материала любого типа. Воздушное пространство в такой стене должно составлять не более 5 см в толщину, толщина самой кладки будет составлять 40 см.

Как сделать подпорную стенку своими руками

Перед началом возведения подпорной стенки на даче необходимо чётко определиться с её назначением. Если вы решили сделать укрепляющую конструкцию, то лучше сделать стенку из природного камня или бетона. В случае желания использовать стенку в качестве декоративного элемента или малых нагрузок на конструкцию можно использовать габионы, дерево или кирпич.

Как сделать подпорную стенку из бетона

Бетонная конструкция
считается самой надёжной и долговечной. Процесс её изготовления начинается с рытья траншеи строго по периметру планируемой стены и устройства фундамента. Глубина траншеи целиком зависит от высоты сооружения.

Затем из досок толщиной 25–45 мм делаем опалубку. Чтобы под давлением раствора не происходило выгибание досок, загоняем металлические прутья, с промежутком до 1,5 метра.

После всех мероприятий по укреплению, равномерно заливаем бетон в опалубку. Через несколько дней, после полного высыхания бетона, снимаем опалубку.

Готовую бетонную стену можно в дальнейшем оштукатурить или облицевать любым отделочным материалом.

Подпорная стенка из кирпича

Стенка из кирпича
делается, как и при обычном строительстве любого дома. Стена высотой до одного метра делается толщиной в половину кирпича, а выше – в целый кирпич. В дальнейшем стену облицовывают любым отделочным материалом для наружных работ.

Фундамент под стенку из кирпича имеет небольшие особенности. Он, как правило, устраивается на 20–30 см шире основной конструкции. Глубина полностью зависит от высоты стены, состава почвы и степени промерзания грунта.

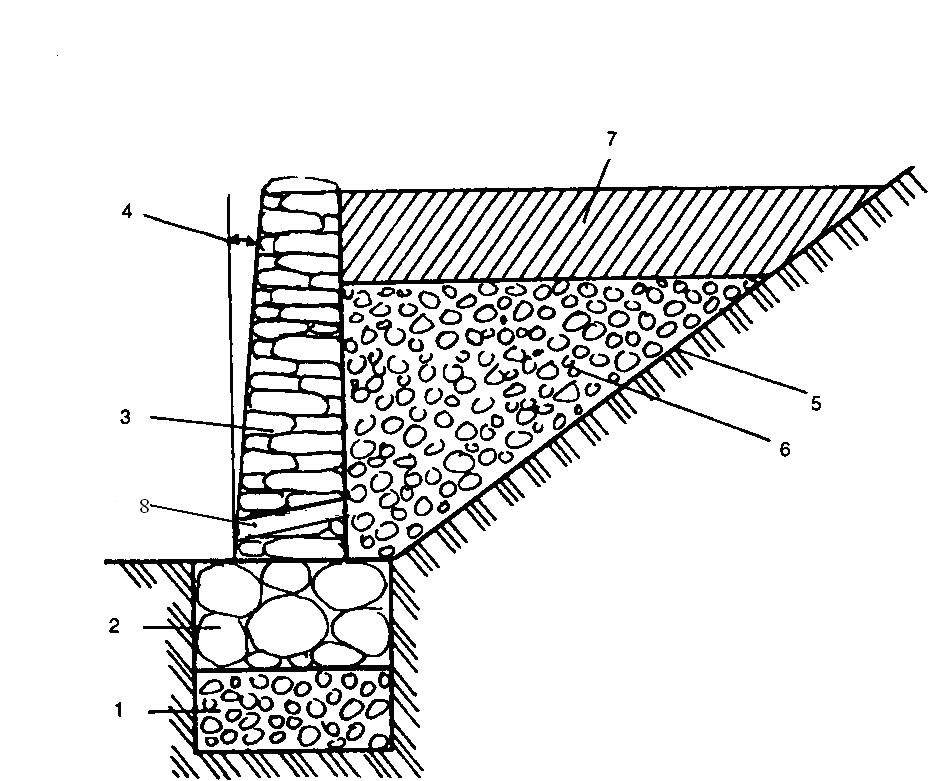

Подпорная стенка из камня своими руками

Изготовление стены из камня требует сравнительно больших затрат как материальных, так и физических. Однако эти затраты вас порадуют красотой и прочностью сделанной конструкции.

Кладка из камня делается двумя способами:

Так как камень является тяжёлым материалом, то и устройство фундамента должно быть правильным и прочным, с укреплением металлической арматурой.

Перед кладкой камни необходимо полностью очистить от грязи и смочить водой
. Укладывать камни один на один нельзя. Стык одной пары должен располагаться посередине камня нижнего ряда. Желательно по краям стенки укладывать более крупные камни, а в середину можно и поменьше размером. При этом необходимо находить для каждого камня своё устойчивое положение. Швы нужно стараться делать минимальной толщины, чтобы меньше разрушались во время эксплуатации сооружения.

Подпорная стенка из дерева

Процесс установки стены из дерева
не очень прост и может занять много времени, но деревянные системы привлекают своей дешевизной. Оптимальным вариантом для устройства деревянных опор считается применение брёвен диаметром 12–18 см. При выборе высоты брёвен нужно учитывать, что 50–60 см будет закопано в землю.

Располагать брёвна из дерева нужно плотно друг к другу в строго вертикальном положении. Сверху дерево необходимо плотно укрепить проволокой, а для устранения смещения можно скрепить гвоздями. После полной фиксации брёвен, траншею необходимо полностью залить бетоном. Для предотвращения гниения дерева часть, находящаяся в земле, должна быть обработана специальным материалом.

Подпорная стенка из габионов

Подпорные стены из габионов
стали применяться совсем недавно. Для создания такой стены проволокой увязывают между собой габионы. Такая стена выгодно отличается от бетонных или каменных конструкций:

Монтаж габиона:

• На подготовленное основание (достаточно только выровнять поверхность) устанавливаются контейнеры из металлической сетки;
• Габионы связываются оцинкованной вязальной проволокой;
• Укладываются руками камни типа плитняка, после чего заполняется остальной объём габиона галькой, щебнем или булыжником;
• Контейнеры укладываются до нужной длины и высоты стенки. Между собой они крепятся оцинкованной проволокой.

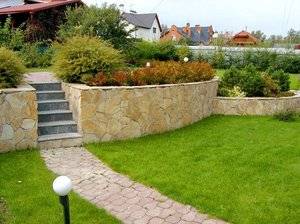

Подпорные стенки в ландшафтном дизайне

Любой участок имеет свои особенности, рельеф, размеры. Поэтому при строительстве подпорной стенки нужно учитывать все нюансы ландшафтного дизайна
. Вертикальная планировка будет прекрасно смотреться, если ландшафт имеет чётко выраженный рельеф. Такой участок желательно разбить на несколько горизонтальных уровней.

Если ваш участок небольшой по площади, то желательно применять стенки высотой до 60 см.

В зависимости от конкретного дизайнерского решения производится выбор материала для изготовления подпорных стенок. Решение о том, как сделать подпорную стену, каждый хозяин принимает индивидуально.

Декоративная отделка и оформление

Чтобы подпорная стенка не только выполняла защитные функции, но и декоративные необходимо продумать отделку. Лучше заранее все распланировать и спроектировать. Стена должна гармонично вписываться в ландшафтный дизайн на территории участка. Самый распространенный способ декоративной отделки на сегодняшний день является высадка растений. Оптимальным вариантом станет выбор среди почвопокровных видов, которые удачно подчеркнут любой элемент ландшафтного участка.

Среди распространенных вариантов стоит выделить несколько вариантов оформления. Одним из таковых является искусственный водоем или фонтан. Не менее привлекательно будет смотреться и альпийская горка. Вьющиеся растения будут заплетаться по всей подпорной стене. Также интересным вариантом станет мох. Для этого стену можно полить кефиром – это позволит ускорить рост растений, а также состарит конструкцию.

Подпорная стенка может стать как прекрасным дополнением запланированного ландшафтного проекта, так и выполнять защитные функции. Так как она находится под открытым небом, то постоянно подвергается атмосферным воздействиям. Чтобы защитить внутреннюю часть конструкции необходимо тщательно обрабатывать швы кладки. Используйте специальные герметики, они позволяют уберечь опору от разрушения или деформации. Различные эксперименты с декорированием позволят получить оригинальные и необычные результаты.

Декор водоёмов

Отдельного внимания заслуживают искусственные водоёмы, являющиеся неотъемлемой частью полноценного сада. Для декора часто используются натуральные и искусственные материалы, в основном, камни. Ими можно обозначать границы пруда, а также выстилать дно. Камни или плитка нужны и для того, чтобы защитить пруд от осыпания грунта. Если возле декоративного водоема в непосредственной близости находится альпийская горка, общая картина только выиграет.

При оформлении водоёма дизайнеры рекомендуют придерживаться общего стиля садового участка. Пруд не должен выглядеть, как отдельный элемент, а должен гармонично вписываться в пейзаж. Если вы установите на берегу пруда декоративные фонтаны и водопады, они вряд ли испортят общее впечатление.

Плавающая клумба своими руками

Очень стильно и красиво смотрится такой декоративный элемент водоема, как плавающая клумба. Зеленый островок из цветов можно соорудить своими руками. Достаточно сделать прочное деревянное основание с влагостойкой пропиткой, на которое помещается уплотняющая сетка и земля, и высадить на этот плот растения.

В качестве основы можно взять и другие материалы, держащиеся на воды — пенопласт, легкий пластик и т.д. Часто фундамент плота выполняют из обычных пластиковых бутылок, скрепленных между собой. Плавающая клумба должна состоять из влаголюбивых растений, иначе в скором времени островок придет в негодность. К таким растениям относятся:

• декоративная трава;
• осока;
• лилии;
• папирус;
• некоторые горшечные цветы.

Цветник на плаву выполняет не только декоративную, но и практическую функцию, фильтруя и очищая воду от органических отходов. Кроме того, цветы в воде будут недосягаемы для саранчи и прочих насекомых.

Оригинальные цветники вместо привычных клумб

Начать лучше с того, что понятно и известно с детства. Клумбы с пионами, розами, астрами есть на любой даче, где семьи не только выращивают урожай, но и отдыхают. А что будет, если вместо обычной клумбы оформить небольшой цветник? Дело в том, что для этого не нужно ни дорогих покупок, ни экзотических растений. Немного старой посуды, мебели, утвари – и привычная картина оживет.

Стоит насыпать земли в любую ненужную емкость, как она тут же превращается в место для устройства цветника. Старое корыто, деревянная телега, сломанная тачка, большая дырявая кастрюля, стоптанный башмак – прежде чем выбрасывать старые вещи, нужно подумать, а не пригодятся ли они для чудо-клумбы?

Старые кадки получили вторую жизнь, превратившись в небольшой цветник. Немного краски или лака, новые стальные кольца – и можно сажать цветы

Газон оживет, если его украсить декоративной клумбой в деревянном “под старину” корыте на ножках

Необычные украшения для сада и огорода находятся вокруг, стоит только оглянуться. Если позволяет пространство, для цветника подойдет даже старая кровать.

Мечта любой женщины – кровать, усыпанная цветами. Смотрится смело и оригинально

Обрамление клумбы из камня делается просто, но выглядит великолепно

Устраивая оригинальные цветники, не следует забывать о единстве стиля: например, каменное обрамление клумбы органично сочетается с фасадом из камня.

Вот еще некоторые идеи, подсмотренные в Интернете:

Самодельная подпорная бетонная стенка

Если уклон поверхности вашего участка не слишком большой, то изготовить своими руками подпорную стенку из бетона будет не сложно. Для примера: вам необходимо построить подпорную стену высотой 1,2 м (над уровнем почвы). В целях экономии строительного материала (арматурного прутка и бетонного раствора) рекомендуем выбрать тонкостенную уголковую подпорную стену с Т-образным основанием. Как сделать подпорную стенку из бетона (три основных этапа):

Подготовительный этап

Сначала готовим эскиз, чертеж и схему армирования.

Затем приступаем к земельным работам. Производим разметку с помощью колышков и строительного шнура. Выкапываем траншею необходимой ширины (немного больше ширины опоры с учетом опалубки) и глубины (с учетом толщины опоры и подушки из песка и щебня). Землю из траншеи складируем на свободном участке (впоследствии она понадобится для засыпки с обеих сторон стены). Засыпаем на дно траншеи песок (толщина слоя около 0,2 м) и трамбуем его (периодически смачивая водой). Затем засыпаем такой же слой щебня и также его утрамбовываем (виброплитой или ручной трамбовкой). Поверх обустроенной подушки укладываем геоткань.

Опалубка и заливка раствора

Теперь приступаем к созданию армирующего каркаса. Арматурные прутья «подошвы» и «тела» стены должны быть связаны между собой.

Строим опалубку. Сначала делаем ее только для фундамента стенки. После этого заливаем бетонный раствор по всей длине фундамента, уплотняем его с помощью вибратора. После схватывания раствора, приступаем к монтажу опалубки самой опорной стены. Технология изготовления опалубки и материалы, применяемые для ее изготовления аналогичны обустройству ленточного фундамента.

Важно! В процессе обустройства опалубки в нее необходимо заложить поперечные пластиковые или асбестоцементные трубы для отвода грунтовых вод и осадков, проникающих в почву (нижний край труб должен находиться немного выше уровня грунта с внешней стороны опорной стены). Это значительно снизит нагрузки на внутреннюю сторону вертикальной плиты

Расстояние между поперечными дренажными трубами – 1,0?1,5 м.

Затем приступаем к заливке бетонной подпорной стенки.

Внимание! Чтобы опалубка не разрушилась или деформировалась во время заливки, этот процесс лучше производить поэтапно. Сначала заливаем раствор на 1/3 высоты по всей длине стенки

Затем производим виброуплотнение залитого раствора. Далее заполняем опалубку раствором еще на треть и так далее.

Для обеспечения наибольшей прочности и однородности всю конструкцию желательно залить за один день. После того, как раствор залит до верхней кромки стенки и полностью утрамбован, поверхность выравниваем и накрываем полиэтиленовой пленкой и оставляем на окончательную сушку. Для предотвращения быстрого испарения воды из раствора (что может негативно отразиться на прочности) в жаркую погоду поверхность раствора периодически смачиваем.

Гидроизоляция и обустройство дренажной системы

По истечении 7?9 дней приступаем к демонтажу опалубки. Для обеспечения долговечности бетонные поверхности стенки покрываем гидроизолирующим материалом (например, специальным составом на основе жидкой резины).

Далее приступаем к обустройству дренажной системы для подпорной стены из бетона по следующей технологии:

• По всей длине стенки с внутренней стороны (то есть со стороны склона) укладываем перфорированную трубу (обязательно обернутую водопроницаемой геотканью).
• Затем засыпаем эту трубу щебнем.
• Поверх щебня укладываем геотекстиль (чтобы сохранить свободное пространство, не заполненное грунтом, между отдельными частицами щебенки).
• Свободный конец трубы (с одной или обеих сторон стенки) выводим в дренажную канаву (или колодец) или ближайший водосборник.

На окончательном этапе засыпаем грунтом свободное пространство вокруг стенки.

Важно! К засыпке грунта приступаем только после того, как подпорная стена из бетона наберет окончательную прочность и сможет выдерживать значительные нагрузки со стороны склона, то есть не ранее чем через месяц. Далее приступаем к декорированию видимой части построенной подпорной стенки

Для этих целей обычно применяют облицовочную плитку, натуральный или искусственный камень

Далее приступаем к декорированию видимой части построенной подпорной стенки. Для этих целей обычно применяют облицовочную плитку, натуральный или искусственный камень.

Подпорные стены в современном ландшафтном дизайне

В самом начале стоит заметить, что любой участок земли имеет свои индивидуальные формы, рельеф и размер, с которыми следует считаться. Кроме того, необходимо учитывать личностные предпочтения, стиль дома и остальных строений. Даже типы садовых дорожек могут отразиться на выборе материала и форме подпорной стенки. При небольшой площади садового участка максимальная высота подпорной стенки не должна превышать 60 см.

Большие стены создадут ощущение тяжести при осмотре всего участка. Специалисты рекомендуют добавлять к таковым различные архитектурные элементы:

• ниши;
• ступеньки;
• скамьи;
• столики.

Кроме этого, выбранный материал будет также влиять на общий вид ландшафтного дизайна. Рассматривая варианты необходимо учитывать все дизайнерские задумки, которые будут реализованы на территории. Так, для монументальных опор применяют фактурные и рельефные материалы, габаритные камни разных форм или же мощные бревна. Для создания утонченного ландшафтного дизайна подойдет штукатурка, мелкие камни (гравий или колотые камни).

Правильно возведенная подпорная стена будет одновременно выполнять несколько функций:

• зонирование участка;
• преображение ландшафтного дизайна;
• укрепление;
• защита;
• решение проблемы неровности ландшафта.

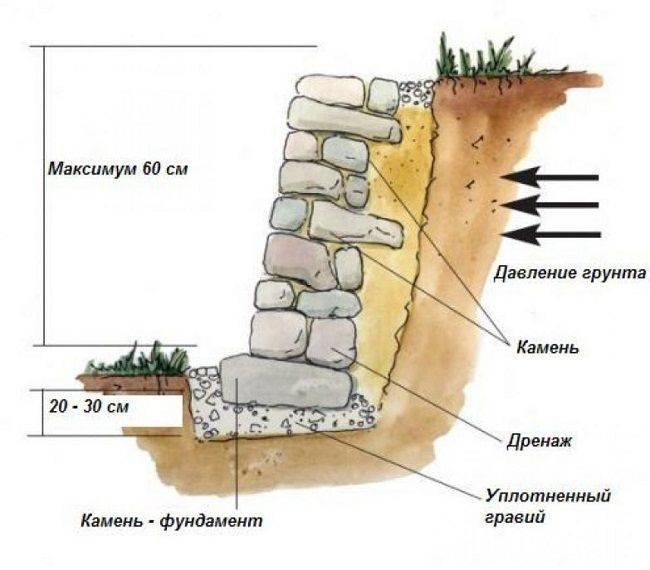

Подпорная стена из камня

Самый красивый и наиболее дорогостоящий вариант возведения подпоры – укладка из природного камня. Здесь также обязательно наличие фундамента, сделанного согласно общим принципам строительства.

Очень важным условием возведения подпоры из камня является то, что её ширина должна быть не меньше 30 см, в противном случае готовая конструкция будет крайне неустойчива и может разрушиться под действием сезонного колебания почвенного давления.

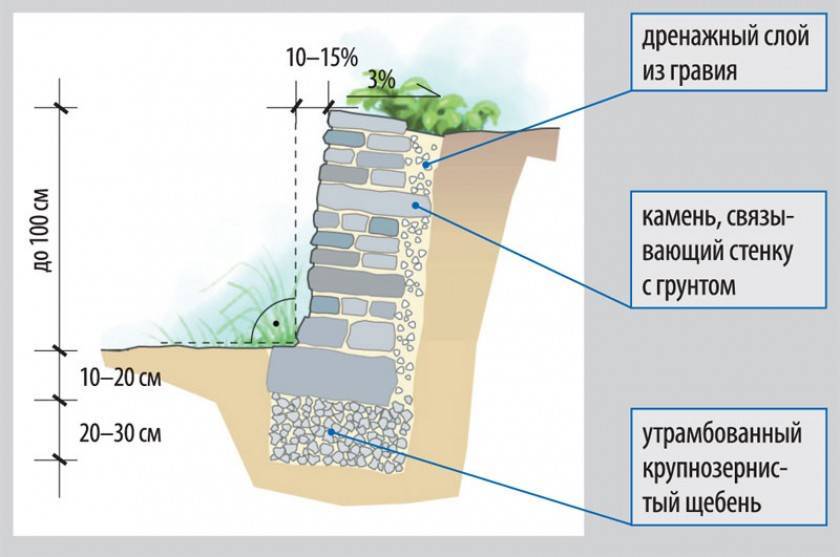

Способ укладки камня

Рекомендуется для начала выложить стену сухим камнем. Это позволит подобрать наиболее подходящие комбинации по размеру, расцветке и конфигурации, делая кладку плотнее и прочнее. Только после этого можно укладывать подпорную стену из камня с использованием раствора.

Вначале на фундамент наносится раствор слоем в 2 см, после чего выбирается наиболее крупный связующий булыжник. По краям также кладут крупные камни, а пространство между ними плотно заполняется более мелкими.

Закончив с первым уровнем, можно приступать ко второму учитывая принципы кладки кирпича – над швом нижнего ряда должна быть середина камня второго слоя.

Кроме того, следует помнить, что связующие камни необходимо укладывать с расстоянием не менее метра.

Булыжник рекомендуется смачивать водой, благодаря этому приёму раствор крепче схватывается с камнем. По окончании работ необходимо смыть остатки раствора с камней водой с мылом.

Нельзя использовать щётки из металла и химические моющие средства, так как они могут изменить цвет и структуру природного камня.

Как делается подпорная стенка из камней своими руками смотрите на видео:

Аналогичным образом выкладываются стенки из кирпича.

Бетонная конструкция

Главным преимуществом подпорной стенки из бетона является длительный срок её эксплуатации и прочность, позволяющая выдерживать достаточно большое давление почвы.

Недостатком можно считать не очень эстетичный вид, однако всё поправимо, если сделать облицовку бетонной стены.

Подпорную конструкцию из бетона можно возводить двумя способами: заливая монолитную стенку или воспользоваться готовыми железобетонными блоками.

В первом случае обязательно потребуется отделка готовой стенки, а вот блоки можно оставлять в их первозданном виде, так как конструкция буде иметь достаточно привлекательный вид.

Что необходимо для возведения подпоры?

Для того чтобы постройка длительно прослужила, она должна иметь фундамент, тело и обязательно водоотвод для предупреждения разрушения основного материала влагой от осадков и грунтовыми водами.

Поэтому в первую очередь нужно выкопать траншею для закладки фундамента.

Ширина и глубина его залегания напрямую зависит от высоты и толщины конструкции, которая будет построена, а также от характеристик почвы.

Если высота подпорной стенки из бетона не более 30 см, то допускается отсутствие фундамента. Однако необходимо тщательно подготовить в основании песчано-гравийную подушку, предупреждающую изломы и растрескивания стенки в зимние периоды во время промерзания грунта.

Если же предполагаемая высота конструкции составляет около 100 см, то необходимо рыть котлован на глубину до 40 см.

Когда вырыта траншея (кстати, её не обязательно делать ровной, стенки могут быть с изгибами и поворотами) на её дно следует насыпать подушку.

Как правило, с этой целью используется гравий или щебень. После этого укладывают арматуру, скреплённую между собой проволокой, и монтируют опалубку из деревянных досок, толщина которых не менее 30 мм.

Это необходимое условие, так как они должны удерживать давление бетонной смеси и не выгибаться. Также опалубка укрепляется стояками, вбиваемыми в землю с расстоянием 1–1,5 м.

Теперь можно заливать бетонную смесь

Важно, чтобы она равномерно заполнила всё пространство опалубки. А после застывания бетона (должно пройти не менее 5 дней) можно демонтировать дощаную стенку и устранить возможные дефекты на лицевой стороне бетонной подпоры с помощью раствора

Заключительным этапом работ будет облицовывание стенки, используя при этом один из вариантов на выбор, например, природный или искусственный камень, керамическая плитка.

Бетон

Подпорная стенка из бетона представляет собой по-настоящему долговечную конструкцию, способную выдерживать значительное давление почвы. Само по себе данное решение имеет не слишком уж презентабельный вид. Однако очевидный недостаток можно устранить созданием внешней облицовки из декоративного кирпича, керамической плитки либо натурального камня.

Чтобы подпорная стенка из бетона оказалась максимально прочной и устойчивой, начинают ее строительство с подготовки траншеи, которая повторяет очертания будущей конструкции. Для возведения стенки высотой до 1 м достаточно траншеи глубиной не более 40 см.

Возведение бетонной конструкции нуждается в подготовке опалубки из толстых, плотных досок, надежно соединенных между собой. Дно траншеи устилают щебневой либо гравийной подушкой, а сверху укладывают сетку из арматуры. Готовая форма заливается бетоном.

Декорирование

Бетонные основания не отличаются эстетичностью и имеют пористую поверхность, способную поглощать влагу, поэтому требуют дополнительной финишной отделки.

Для отделки лицевой стороны железобетонной подпорки своими руками можно использовать следующие материалы:

• специальную водостойкую краску, предназначенную для цементных поверхностей;
• декоративную плитку для внешней отделки;
• штукатурку;
• панели из дерева;
• камень искусственный.

При выборе отделочного материала рекомендуется учитывать архитектуру загородного дома и ландшафтный дизайн приусадебного участка. От выбранного отделочного материала будет зависеть стоимость декоративной отделки.

Разновидности конструкции

Существуют различные виды подпорных стенок, которые разделяются в зависимости от целевого предназначения и материала, используемого для их строительства.

Исходя из функциональной нагрузки конструкции, различают стенки:

• укрепительные – возводятся на поверхности крутых склонов, защищая их от смещения верхних слоёв грунта и оползней;
• художественно-декоративные – используются на дачных участках, рельеф которых ровный или имеет незначительный уклон.

Зависимо от материалов, применяемых для строительства подпорных стенок, различают:

• бетонные или железобетонные конструкции;
• полубетонные;
• каменные сооружения, с использованием природных видов материала;
• кирпичные;
• деревянные;
• стенки из габионов.

Подпорные стенки, возведенные своими руками в ландшафтном дизайне:
