Как сделать подпорную стенку своими руками: расчет и устройство

Технология возведения кирпичной стены

Строительство подпорной стены из кирпича начинается с укладки нулевого ряда, элементы которого кладутся на ребро, либо плашмя. Точно также укладывается и последний ряд. Работы следует начать с расчетов требуемого количества материалов. Кирпич требуется покупать с небольшим запасом, часть материала нужно будет нарезать для обеспечения устойчивости кладки. Белый силикатный кирпич выкладывают на основу из красного, выложенного в 5-6 рядов.

Перед началом строительства стены нужно сделать разметку с помощью капронового шнура. Так как первый ряд стены является расчетным, элементы укладываются насухую, между ними оставляют зазор в 1 см на протяжении всей длины будущей конструкции. Если стена будет строиться в 2 ряда, края кладки складывают в замок, при выкладке в 1 ряд кирпичи придется резать.

После выполнения разметки их убирают, вдоль шнура выкладывают слой раствора толщиной 1 см. Сверху размещается первый ряд кирпичей, правильность выкладки которого проверяется строительным уровнем. Таким же образом проверяется каждая деталь и правильность их расположения по отношению друг к другу.

По краям стены выкладывают несколько рядов кирпича, проверяя ровность конструкции спиртовым уровнем. Делается это для формирования маяков, по которым будет натягиваться шнур, отмечающий высоту кладки. По его уровню выкладываются последующие ряды кирпичей. Каждый из них кладется в замок с предыдущим, раствор наносят на обе стороны кирпича, сильно прижимая его к предыдущему ряду. Излишки раствора удаляют с помощью мастерка.

Для формирования прямых углов используется порядовка — металлический инструмент со сделанными по уровню кладки метками. Первые угловые кирпичи выкладываются при помощи уровня, после чего монтируется порядовка. При строительстве кирпичных стен и перегородок необходимо соблюдать перевязку: швы в верхнем и нижнем рядах не должны совмещаться. Через каждые 5 рядов устанавливают арматурную сетку. Перед началом строительных работ материал нужно смочить, его оставляют на несколько часов в емкости с теплой водой. Горизонтальность кладки проверяют строительным уровнем через каждые 3 ряда.

Существует несколько технологий строительства стен. При цепной схеме продольные швы сдвигаются на половину размера кирпича, поперечные — на четверть. Подобная технология является одной из наиболее сложных в выполнении, для ее строительства требуются высококвалифицированные работники и большее количество материала.

При четырехрядной перевязке швов используются элементы, придающие дополнительную прочность. Кладка опорных частей стен выполняется в виде корзинки: полость столба заполняют битым кирпичом, смешанным с раствором. Если столб укрепить металлической трубой, надежность конструкции увеличится в несколько раз.

Кирпичная стенка с воздушной прослойкой сохраняет больше тепла. Ее можно строить из материала любого типа. Воздушное пространство в такой стене должно составлять не более 5 см в толщину, толщина самой кладки будет составлять 40 см.

Декорирование

Бетонные основания не отличаются эстетичностью и имеют пористую поверхность, способную поглощать влагу, поэтому требуют дополнительной финишной отделки.

Для отделки лицевой стороны железобетонной подпорки своими руками можно использовать следующие материалы:

• специальную водостойкую краску, предназначенную для цементных поверхностей;
• декоративную плитку для внешней отделки;
• штукатурку;
• панели из дерева;
• камень искусственный.

При выборе отделочного материала рекомендуется учитывать архитектуру загородного дома и ландшафтный дизайн приусадебного участка. От выбранного отделочного материала будет зависеть стоимость декоративной отделки.

Подпорные стенки из камня и кирпичa

Очень красиво смотрятся подпорные стены из камня. Самые долговечные породы — магматического­ происхождения (гранит, базальт, сиенит). Стены­ можно также возвести из менее долговечных песчаников и извест­няков. Поскольку эти породы камня пористые и легко впитывают воду, со временем они обрастают мхом и могут расслаиваться. Тем не менее, такой «налет» в садах желаем.

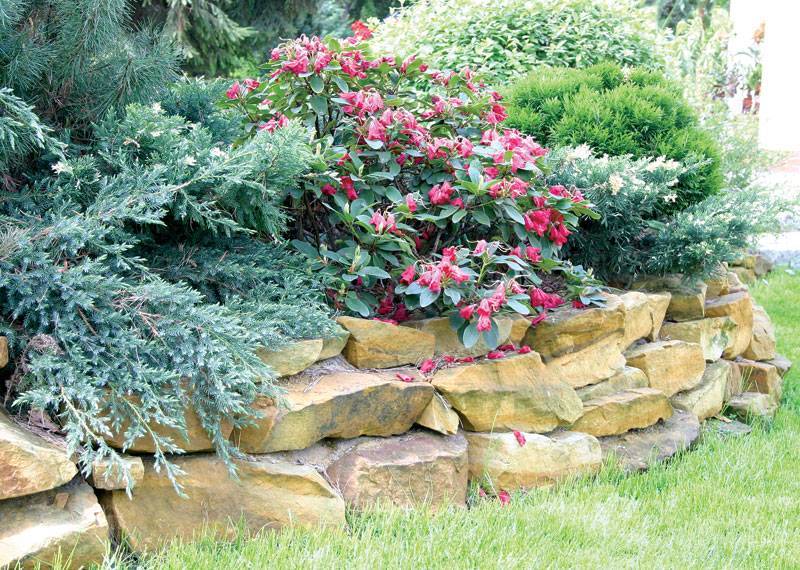

Невысокая стенка из плоского колотого камня

Невысокая стенка из плоского колотого камня, выполненная методом сухой кладки, — достаточная защита небольшого откоса

Нужно также учесть, что из известняка вымываются соединения, которые могут изменить качество почвы (снизить ее кислотность­). Поэтому рядом с такими стенками лучше не высаживать растения, предпочитающие кислую почву.

Привлекают внимание подпорные стенки из кирпича. Клинкерные стены долговечны

Даже через много лет их внеш­ний вид не изменится. Менее устойчив к воздейст­вию атмосферных факторов обычный рядовой кирпич. Но его ускоренное старение имеет преимущество — выполненные из него элементы быстро «врастают» в сад. Такую стенку со стороны откоса стоит изолировать рубероидом.

Особенности конструкции

Опорные конструкции, изготовленные из дерева, камня искусственного, блочных изделий, в отличие от аналогичных бетонных конструкций уже имеют декоративный внешний вид, т.е. не требуют финишной отделки.

Но они ограничиваются габаритами исполнения:

• высота стенок, возведенных с помощью блочных изделий (кирпич, камень и пр.) зависит от мощности обустроенного фундамента и толщины самой конструкции;
• деревянные стены требуют наращивания.

Единственный недостаток — бетонная поверхность требует финишной отделки, а это дополнительные расходы. Отделочный материал можно использовать любой, т. к. на прочностные характеристики он не влияет. Но поверхность бетона обрабатывается обязательно из-за его пористой структуры. Если не выполнить финишную отделку, в поры материала будет проникать влага, и строение быстро разрушится.

Варианты возведения подпорной стены для наклонных грунтов:

1. Из сборного железобетона. Такие изделия отличаются повышенными прочностными характеристиками и правильной геометрией.
2. Опалубочные конструкции. Для их монтажа предварительно изготавливается деревянная опалубка, в которую заливается раствор. Эта технология предоставляет возможность монтировать строения нестандартных форм.
3. Использование блочных материалов. Кладку можно оставлять открытой, а монолитные поверхности требуют покраски или облицовки.
4. Возведение строения из железобетонных блоков. Преимущество данной методики строительства — быстрота выполнения строительных работ.

Цементные стенки оборудуются на устойчивых и стабильных грунтах.

Декоративная отделка и оформление

Чтобы подпорная стенка не только выполняла защитные функции, но и декоративные необходимо продумать отделку. Лучше заранее все распланировать и спроектировать. Стена должна гармонично вписываться в ландшафтный дизайн на территории участка. Самый распространенный способ декоративной отделки на сегодняшний день является высадка растений. Оптимальным вариантом станет выбор среди почвопокровных видов, которые удачно подчеркнут любой элемент ландшафтного участка.

Среди распространенных вариантов стоит выделить несколько вариантов оформления. Одним из таковых является искусственный водоем или фонтан. Не менее привлекательно будет смотреться и альпийская горка. Вьющиеся растения будут заплетаться по всей подпорной стене. Также интересным вариантом станет мох. Для этого стену можно полить кефиром – это позволит ускорить рост растений, а также состарит конструкцию.

Подпорная стенка может стать как прекрасным дополнением запланированного ландшафтного проекта, так и выполнять защитные функции. Так как она находится под открытым небом, то постоянно подвергается атмосферным воздействиям. Чтобы защитить внутреннюю часть конструкции необходимо тщательно обрабатывать швы кладки. Используйте специальные герметики, они позволяют уберечь опору от разрушения или деформации. Различные эксперименты с декорированием позволят получить оригинальные и необычные результаты.

Правила создания укрепления

Существует определенная технология, без соблюдения которой не обойдется устройство качественной конструкции любого типа. В большинстве случаев на приусадебных участках возводится подпорная стена из камня или бетона не выше 2 метров.

Если ландшафтные уступы не очень большие, (шириной до 4 м и высотой до 1,5 м), то готовый вертикальный элемент не превышает полутора метров в высоту и строительство можно выполнить своими руками, опуская сложный технологический расчет, который под силу только специалистам. Чтобы защитное сооружение служило долгие годы, нужно правильно проводить все этапы, из которых состоит строительство.

Технические особенности

Укрепление из блоков или бетона является наиболее доступным вариантом, поэтому далее будет рассмотрено устройство данного типа инженерного элемента. Расчет материала производится исходя из нескольких факторов:

• высоты стены;
• водопроницаемости;
• сейсмической устойчивости.

Раствор должен хорошо удерживать влагу и быть пластичным, поэтому в его состав нередко добавляют пластификаторы. Бетонные стены, исключая готовые блоки, обычно подразумевают сплошное соединение из фундамента и основной части конструкции. В таком случае необходимо сделать котлован, ширина которого обязательно включает запас для опалубки.

Размеры

Очень важно подобрать правильную толщину стены, которая выдержит соответствующие нагрузки и не будет подвержена опрокидыванию. Для самостоятельного планирования существует стандартный расчет параметров, зависящий от типа грунта и высоты тела сооружения

Тип грунта	Соотношение толщины стены к ее высоте
Плотный (глинистый)	1:4
Средней плотности	1:3
Рыхлый	1:2

Фундамент

Если декоративная конструкция на приусадебном участке будет не выше 30 см, можно не заливать фундамент, а сделать небольшое заглубление в грунт. В таком случае устройство опоры ограничивается посадкой на подушку из гравия и песка. В случае с более массивной стеной понадобится монтаж основы, расчет параметров которой будет зависеть от характера грунта и размера возводимого объекта.

Дренаж

Чтобы избежать накопления влаги за задней стенкой подпорки и вымывания грунта, организовывают дренаж и водоотвод. Дренаж бывает трех видов:

В первом случае на одном уровне с фундаментом протягивается труба, обмотанная геотекстилем. Такую систему можно сделать с применением гофрированной трубы с перфорацией, изготовленной из пластика или асбоцемента. Геотекстиль впитает влагу и не пропустит частицы песка, а трубы обеспечат ее отвод.

Пошаговая инструкция

Теперь рассмотрим на подробном примере, как сделать подпорную стенку в сад своими руками. Остановимся на кирпиче, так как этот материал достаточно распространен и при обустройстве не потребует многих силовых и временных затрат. Она будет выступать в роли разделителя и отделит одну зону от другой.

Подготовительные работы достаточно простые:

• подобрать остатки кирпича после строительства в количестве 120 шт.;
• установить размеры: длина – 150 см, ширина – 50 см и высота 50 см;
• нанесение разметки на выбранный участок;
• подготовка инструментов: мастерок, молоток, расшивка, шнур и отвес.

Далее следует основной процесс строительства:

1. Выкапываем котлован для дренажа по очерченному периметру глубиной не более 20 см. Формируем песчаную подушку, хорошо утрамбовываем и поливаем водой для максимальной усадки.
2. В роли гидроизолятора будет достаточно листа рубероида, который должен соответствовать размеру подпорной стенки.
3. Готовим раствор: пропорция цемента к песку соответствует 1:3. Добавляем воды до получения необходимой консистенции.
4. Первый ряд кладем прямо на рубероид. Сначала, чтобы сделать все ровно, устанавливают крайние кирпичи и натягивают между ними нить. Весь нижний ряд должен состоять из 24 кирпичей: 6 штук в длину и 4 в ширину. Если есть надколотые кирпичи, то лучше всего уложить их поврежденной частью в середину.
5. Второй ряд также начинают строить с углов по технологии первого, но при этом швы кладки не должны совпадать. Руководствуйтесь «шахматной» технологией. Для удобства целые кирпичи молотком, у которого есть зауженный конец, раскалывают на ровные 2 половинки. Выравнивать ровность следует отвесом.
6. Последующие ряды повторяем аналогично описанной выше технологии. Остатки выступающего раствора сразу же удаляем со стенки мастерком.

Небольшая подпорная стенка может послужить не только подставкой для цветов, но и выступить в роли скамейки.

Планируя возвести подпорную стенку на садовом участке, следует учесть, что она будет выполнять не только практическую, но и декоративную функцию. При тщательной планировке и аккуратном возведении конструкция станет настоящей изюминкой всего ландшафтного дизайна. Материалов и технологий по украшению и отделке стены огромное количество, поэтому каждый сможет подобрать для себя оптимальный и подходящий вариант.

Видеоролик, касающийся строительства подпорной стенки из бетона, смотрите ниже:

Еще одно более подробное видео:

https://youtube.com/watch?v=OatNQKDWwS4

Подпорная стена своими руками

Подпорная каменная стена, высота которой составляет 1 метр, с наличием продольного водоотвода.

1) Нужно сделать разметку участка.

Заранее выбирается подходящее место для опоры (с уклоном у террасы, которая располагается выше, чем уровень земли). По краям выбранной области вбиваются колья и натягивается шнур.

2) Подготавливаем траншею.

С помощью садового ножа прорезается почва по разметкам. А при помощи лопаты снимается тонкий слой земли. После этого последует выкапывание самой траншеи, глубина которой составит 40 см.

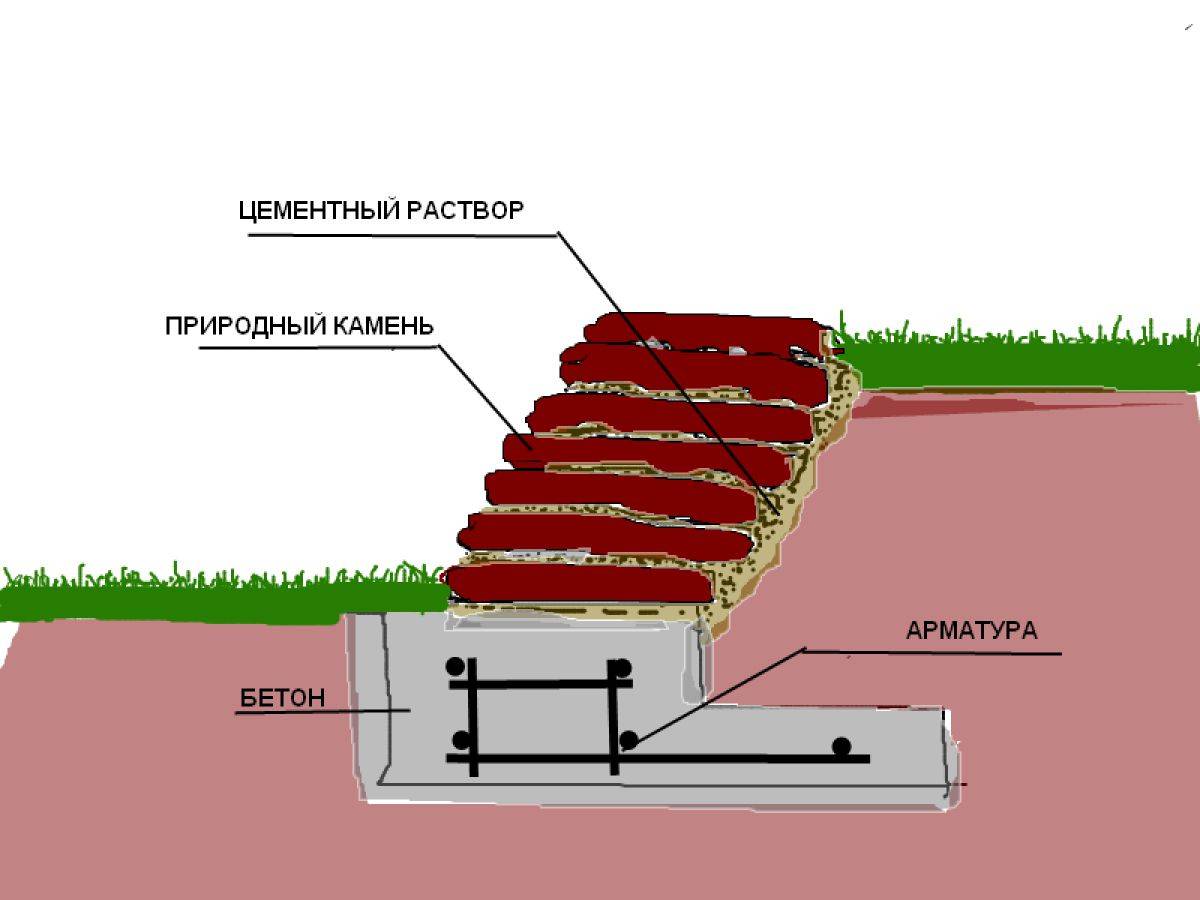

3) Закладывание фундамента.

Дно траншеи хорошенько выравнивается и утрамбовывается. Потом заливается слой бетона с глубиной не меньше 30 см. Бетонная смесь для фундамента состоит из одной части бетона, 6 частей песка и гравия. Такова должна быть пропорция.

Если почва рыхлая, то перед тем, как заливать бетонную смесь, следует сделать деревянную ограду. Дайте бетонной подушке обсохнуть до конца что займёт около трёх дней.

4) Создание известкового слоя.

Когда фундамент полностью высохнет, прежде, чем укладывать камень, нужно его вымазать известковой смесью слоями в 2-3 см. В состав смеси входит песок, вода цемент и известь. Для одной части негашеной извести надо 3-4 части песка. Для каждого килограмма подобной смеси требуется 300 мл воды. Чтобы не получались комки, вода добавляется постепенно. Потом можно добавить цемент. Получаем соотношение: 1 часть цемента на 7 частей смеси.

5) Укладываем камень.

Камни аккуратно очищаются от грязи и смачиваются водой. Нельзя класть камень один на другой. Иначе постройка развалится из-за малейшего внешнего воздействия. Стык двух камней располагается в центре камня, находящегося в предыдущем ряду. По краю всегда кладётся более крупный камень с правильными формами. Для середины подойдёт камень меньше. Надо стараться для всех камней найти устойчивые положения.

Для следующего ряда стены используется тот же принцип с применением известкового раствора. Смесь должна быть с минимальной толщиной 1-1,5 см, а то слишком крупные швы ждёт быстрое разрушение. Для устойчивости и прочности конструкции та грань, что сзади, делается с некоторым уклоном в сторону удерживаемого грунта (примерно 5-10 градусов).

Укладка камня

Укладка камня

Ломаная криволинейная конфигурация подпорной стены является более прочной и надёжной, поскольку подобные линии стен характеризуются уменьшенной длиной пролётов. На них нет огромной нагрузки, а благодаря шероховатой поверхности задней стены происходит более плотный контакт с почвой.

6) Использование дренажа и водоотвода.

Каждый установленный ряд опоры между почвой и стеной требует засыпания слоя щебня с гравием либо мелких камушков с гравием. После этого всё аккуратно трамбуется. Когда уложите второй ряд опоры, Вам понадобится дренажная труба.

Когда подпорная стена будет установлена, следы известкового раствора удаляются водой, губкой и щёткой.

Подготовительные работы перед монтажом подпорной стены

1. Удерживающая нагрузка с обратной стороны засыпки. Она меньше сдвигающей силы, создаваемой почвой, но все равно ее надо учитывать.
2. Сила трения под подошвой, которая не позволяет постройке сдвинуться. Ее величина зависит от массы насыпанного на нее грунта (пригрузки). Чем больше вес земли на ней и шире основание, тем лучше тело сопротивляется сдвигу.

Строение высотой до 1,0 м можно не считать на прочность. Достаточно следовать нашим рекомендациям:

• Сооружения более 0,3 м обязательно строятся с ленточным фундаментом. Исключение составляют низкие каменные постройки, в которых первый ряд до половины закапывают в землю.
• Для стенок 30-60 см фундамент заливают на глубину 15-30 см, 60-100 см — на глубину 30-50 см. Основной принцип создания фундамента: чем мягче грунт, тем он больше.
• Ширина основания зависит от почвы. В очень мягком грунте она должна быть равна 1/2 высоты стены, в грунте средней плотности — 1/3 высоты забора, в плотном — 1/4 высоты.
• Чтобы уменьшить нагрузку на заднюю грань, наклоните конструкцию в сторону склона на 10-15 градусов.
• Поверхность стены, обращенная к террасе, не должна быть гладкой. В каменных, кирпичных и блочных конструкциях предусмотрите выступы, в бетонных — выполните сколы.
• Часто на передней части перегородки делают консоль, которая повышает устойчивость сооружения.
• Заполните промежуток между стеной и склоном пустотелым материалом (керамзитом). Он снизит боковую нагрузку.
• Подземную часть изготавливайте из прочных тяжелых элементов — камня, щебенки, гравия, с добавлением цементного раствора.
• Если сразу возле стены начинается газон, фундамент выполните заподлицо с землей, чтобы не мешал косить траву.
• Важным параметром для стены является ее толщина. У подошвы она должна быть шириной 0,5-0,7 ее высоты, вверху — 0,3-0,4 м. Нижнюю часть выполните с небольшим уклоном от склона.
• Ломаная криволинейная форма конструкции повышает ее прочность, т.к. в этом случае пролеты получаются меньшей длины.
• Со стороны удерживаемого грунта поверхность строения гидроизолируйте с помощью рубероида или толи, нанесенных в два слоя. Если грунт сухой, покройте ее битумной мастикой.

1. Подземный дренаж. Для его создания понадобится специальная гофрированная труба с отверстиями. Оберните ее геотекстилем и положите вдоль стены изнутри. Она будет отводить воду в сборочный колодец или сквозь конструкцию наружу. В последнем случае в нижней части стены необходимо предусмотреть трубку или оставить небольшой проем.
2. Надземный дренаж. Его назначение — не допустить перелива воды через верх конструкции. Изготавливается из любого рыхлого материала. Подходит крупный гравий или щебень, которым заполняют пространство от стены до склона. Можно чередовать слои камня и грунта, чтобы легче было трамбовать.

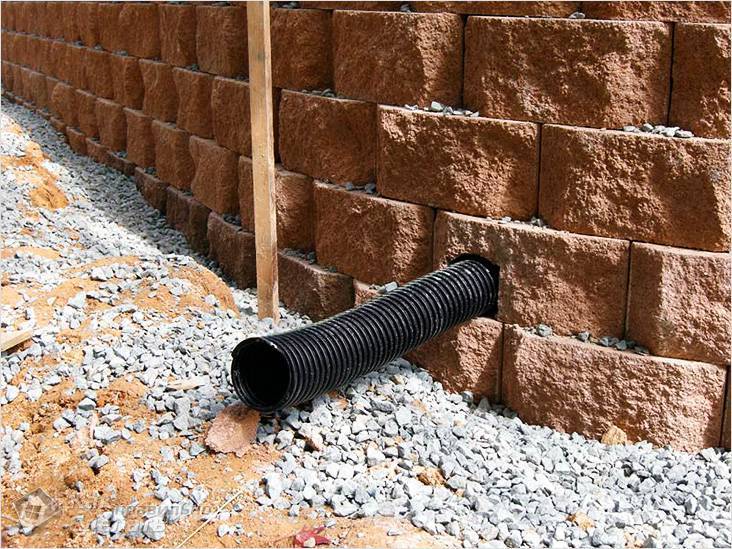

3. Дренаж в стене. Характерен для кирпичных и каменных кладок. Для его создания достаточно оставить незаполненный раствором один вертикальный стык между элементами через 1 ряд кладки, сквозь который вытекает вода.

Из чего возводить подпорные стенки на участке

Чтобы надежно удержать грунт, особенно там, где его давление значительно, можно отлить стенку из армированного бетона. Это делают по месту, в опалубке. По­мните, что в стене нужно оставить отверстия для отвода воды. Не забудьте также и об устройстве дилатационных швов через каждые несколько метров.

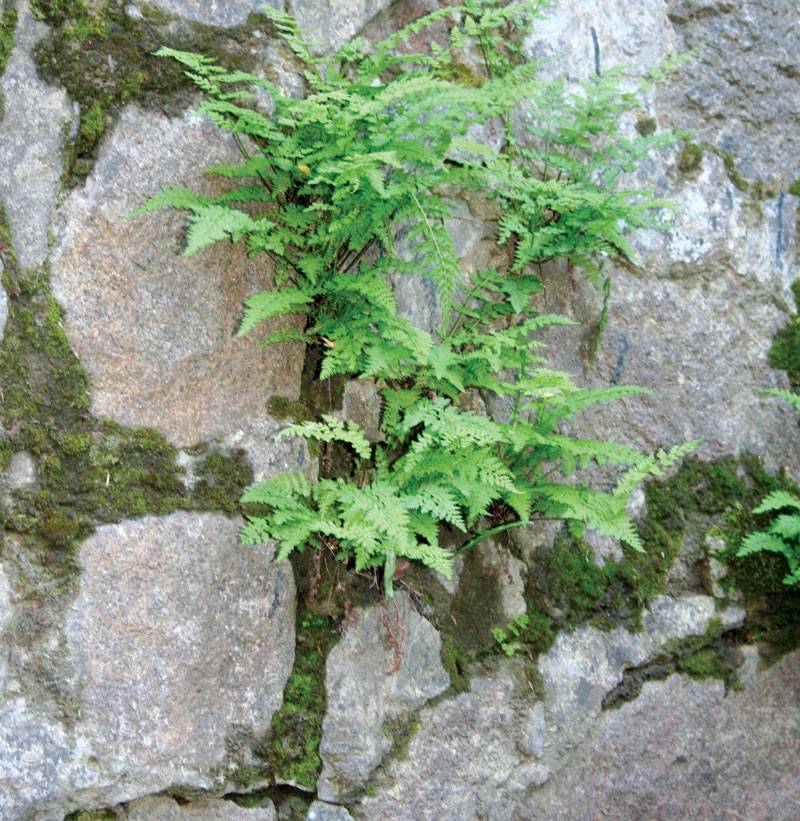

Щели в стене

Щели в стене, выложенной сухим способом, можно заполнить грунтом, а в него высадить наскальные растения. Получится необычный декоративный элемент садовой архитектуры.

Стену можно возвести из готовых бетонных элементов — полнотелых или пустотелых блоков.Идеально вписываются в эстетику сада подпорные стенки из деревянных элементов.

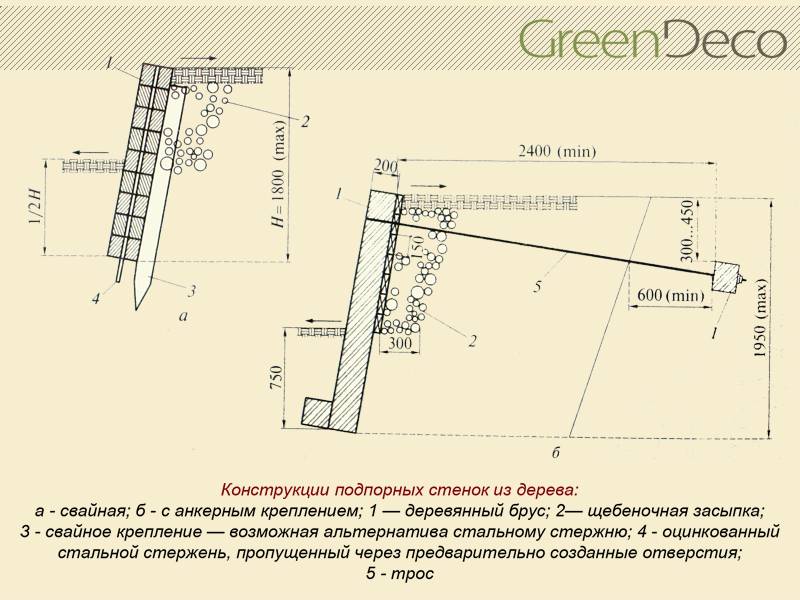

Дольше всего прослужат­ железнодорожные шпалы. Они уже хорошо импрегни­рованы. Оригинально выглядят стенки из досок, уложенных горизонтально. Такая древесина должна быть обработана защитным препаратом, а в месте контакта с землей ее изолируют — к внутренней сторо­не стены приклеивают рубероид (на мастике или смоле).

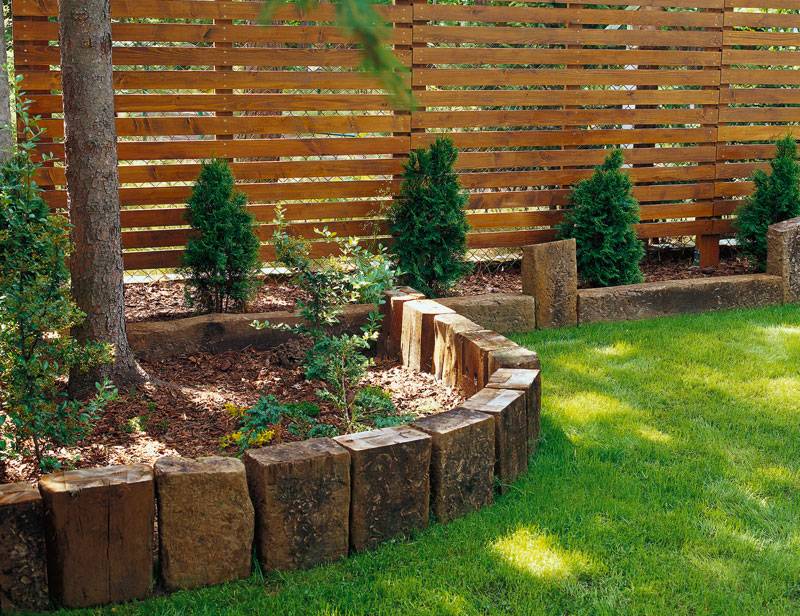

Подпорная стенка на участке из шпал

Самая простая подпорная стенка — поставленные на торец шпалы. Древесину, используемую в ландшафте, обязательно нужно обработать защитным средством.

Хорошо смотрятся стенки из кругляка, импрегнированного под давлением. Можно купить бревна либо готовые пролеты из соединенных проволокой или металлической лентой бревен. Их можно просто вкопать в землю.

Подпорная стенка на участке

Если камни подобраны тщательно, а швы выполнены идеально, стенка смотрится отлично даже с большого расстояния.

Общие рекомендации по строительству своими руками

Возведение своими руками оправдано для низких и средних по высоте конструкций. Рекомендованная высота подпорных стенок для приусадебных участков лежит в пределах 0.3-1.4 м. При соблюдении определенных условий, конструкции можно возводить без предварительного расчета:

• Грунты должны относится к устойчивым — крупнообломочным, суглинки и глины, супеси.
• Верхний уровень залегания грунтовых вод (верховодки) должен лежать не ближе чем 1.5 м к поверхности.
• Глубина промерзания должна находиться не ниже 1.5 м.
• Для стенки из бетона, камня или кирпича должен быть предусмотрен ленточный фундамент. Глубина заложения фундамента должна составлять до 50% высоты наземной части.
• Для защиты от сил пучения должны быть проведены специальные мероприятия: устройство дренажа и песчано-гравийная засыпка толщиной 40-60 см, отсекающая капиллярный подъем влаги из почвы.
• При кладке стенки из блоков или кирпича целесообразно профиль конструкции делать с расширением к низу. Минимальная толщина в узкой части должна составлять: 60 см — для кладки из камня, 50 см — для кладки из кирпича, 40 см — для бетонных блоков.
• Для продления срока службы сборных стенок из камня, кирпича, блоков и дерева со стороны грунта обязателен слой наплавляемой гидроизоляции. У монолитных железобетонных конструкций поверхность обрабатывают битумными мастиками.
• Следует учитывать, что стенки криволинейной или ломаной конфигурации способны выдерживать большие нагрузки, чем конструкции с прямыми очертаниями.

О чем следует помнить при возведении подпорной стенки

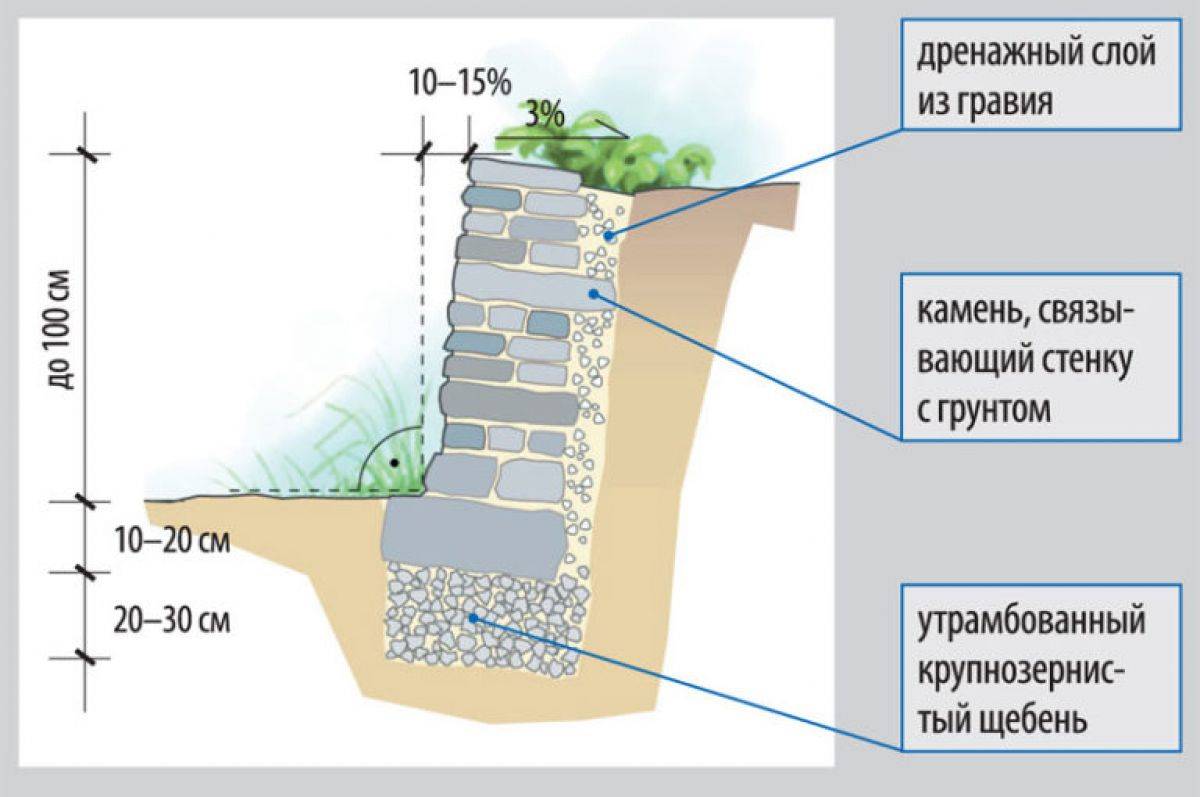

Между откосом и стенкой нужно выполнить дренажный слой из крупнозернистого гравия или щебня, особенно, если грунт слабопроницаемый. Внизу дренажного слоя на всю длину стенки необходимо расположить дренажные трубы, которые будут собирать воду, и выводить ее к дренажному колодцу или за пределы лицевой стороны стенки (на уровне 15 см над землей необходимо вставить пластиковые или металлические трубы для отвода воды либо в процессе кладки оставить щели между камнями).

Бетонная стенка

Привлекательно выглядят подпорные стены, в которых пространство между камнями заполнено грунтом, в котором высажены растения.

Для проницаемого грунта такой дренаж не обязателен. Если стенка низкая, она может быть вертикальной. Если ее высота превышает 80 см, стена должна быть наклонена в направлении откоса на 10-15 %. Верхний край стены должен быть немного выше поверх­ности земли — это предотвра­тит перелив воды через стену.

Рельеф территории у основания стенки всегда должен быть сформирован с незначительным уклоном наружу. А если конструкция будет граничить с газоном, фундамент или первый ряд кладки необходимо выполнить более широким и на уровне земли. Это облегчит кошение травы.

Водоотвод для подпорной стенки

При возведении подпорной стенки необходимо позаботиться не только о прочности и высоком качестве, но и об организации водоотвода. Он необходим для защиты обратной стороны стены от излишней влаги. Для организации такой защиты потребуется высококачественный дренаж – система водоотвода. На сегодняшний день профессиональные ландшафтные дизайнеры предлагают 3 варианта для организации отвода воды:

1. Подземный дренаж. Система представлена в виде специальной перфорированной дренажной трубы, которую устанавливают в основание стены. Для надежности и защиты трубу оборачивают в геотекстиль. С ее помощью вода не будет накапливаться, а уходить по проложенному маршруту в слив.
2. Наземный дренаж. При возведении стены с обратной стороны укладывают слой рыхлого материала (гравий или кирпич). Он не позволит лишней влаге разрушить структуру основания подпорной стенки. Вода естественным образом будет уходить далеко внутрь грунта.
3. Фильтр. Дренаж может быть укомплектован специальными фильтрационными отверстиями. Их проделывают в стенке из камня или бетона. Для этого при кладке через ряд необходимо оставлять один вертикальный шов без раствора. Через эти швы будет уходить лишняя влага.

Подпорная стенка из бетона – изготовление

Подобрав геометрические размеры стены и подтвердив расчётами их актуальность начинаем её возведение. Подпорную стенку из бетона целесообразно строить секциями. Это в значительной мере облегчает монтаж, и снижает расходы на опалубку – одну и туже мы будем многократно переставлять.

Выемка грунта

Как и предполагалось, при ручной копке грунт не осыпается при соблюдении небольшого уклона от отвеса. Попытки срезать земляной откос круче заканчивались обвалом.

Выкопав котлован, к нему желательно сделать удобный подход, а чтоб предотвратить осыпание земли, его можно опалубить по периметру. При этом установка опалубки в горизонт автоматически задаёт «правильную» поверхность основания. Это очень удобно, когда подпорная стенка на уклоне.

Начинаем подготовку к укладке бетона. Так как грунт – суглинок, необходимо выстелить геотекстиль с запасом на откос, и щебнем отсыпать подушку.

Укладка бетона

Конечно, бетонировать основание и стену лучше за 1 раз. Толща бетона большая, поэтому позволяет существенно снизить количество воды для замеса. Это даёт возможность залить фундамент, выждать время чтоб захряс бетон и сразу продолжить заливку тела стены – не откладывая на последующие дни, итог – монолитная подпорная стенка. Но в разы повышаются требования к прочности опалубки. Её пришлось значительно укрепить, снизу смонтировать подобие «обвязки», чтоб получит возможность установить и задавить грузом – темп работ существенно увеличился.

Но к этому пришли не сразу, на первых секциях в основание вязали арматуру, для прочной связи со стеной – она заливалась отдельно.

Определимся с опалубкой

В качестве материала для щитов лучше всего подходит фанера, даже стандартные размеры позволяют опалубить значительные площади.

Располагая её в горизонтальном или вертикальном положении можно получить практически любую высоту стены, разумную для самостоятельного строительства. Размер 152.5 х 152.5 см. применялся в нашем случае, как достаточный по высоте и наиболее удобный для работы формат – толщина подпорной стенки тоже значительная. Сразу отметим, что для удобства загрузки, штыкования при высоте более 1.5 м. – фронтальную стенку лучше наставлять по мере заполнения опалубки бетоном. Что ещё необходимо предусмотреть:

• Собирая опалубку тела стены внизу крепим «закладную» – пластиковую трубу d-50 мм. Одной на секцию шириной 1.5 м ориентируясь на нормы СНиП более чем достаточно.
• Для устойчивой связи с последующей секцией, в основание и тело стены по мере заполнения бетоном нужно выполнить армирование – заложить прутки арматуры длиной от 0.5-1 м. Отверстия под них в боковой стенке опалубки должны быть достаточными для её демонтажа.

Сняв опалубку необходимо выполнить гидроизоляцию бетона – всех доступных на данный момент поверхностей, но в последствии контактирующих с грунтом.

Дренаж и отсыпка

В принципе секция готова к обратной отсыпке, но нужно создать условия для дренажа. Мы уже предусмотрели в теле стены окна – поперечный дренаж подпорной стенки. Чтоб обеспечить его эффективность разворачиваем и достилаем геотекстиль, отсыпку начинаем достаточными слоями песка и щебня.

Продолжаем обратную отсыпку песком, щебнем или песчано-гравийной смесью. Чтоб предотвратить давление на стену нужны именно инертные, не зависимые от влаги материалы. Не используем для этого вынутый грунт, тем более, что у нас это неудачный для дренажа суглинок.

Подводя итоги нужно отметить, что из бетона строить подпорные стены сравнительно дорого. Поэтому для менее ответственных случаев и участков, например, при меньшей высоте, можно рассмотреть альтернативу – это кладка из камня. Тем более, если он легко доступен.

Водоотводная система

При сооружении подпорной стенки важно позаботиться о наличии системы водоотвода, которая исключит возможность подмывания конструкции. Можно использовать поперечную систему отвода воды, подразумевающую размещение дренажных трубок ближе к основанию стенки

В таком случае вода будет покидать подлежащий грунт через отверстия в стенке.

Схема продольного дренажа для подпорной стенки

Более эстетически привлекательным вариантом является система продольного дренажа, которая предусматривает скрытое размещение гофрированной трубы с небольшими отверстиями за стенкой и вдоль нее. Кроме дренажа стоит позаботиться и о защите конструкции от талой воды, установив поверх нее козырек или смонтировав карниз под небольшим углом.

В современном строительстве используется множество разновидностей опалубочных систем, но практически все они относятся к группе известной как, инвентарная опалубка. Многоразовая, .

Оборачиваемость опалубки – это мера надежности опалубочной системы. Это свойство определяет количество эксплуатационных циклов заливания бетона, при которых опалубка сохраняет .

Качественные опалубочные системы разрабатываются не только в инженерных центрах различных НИИ, но и на предприятиях, тесно связанных со строительством. Ярким .

При расчетах опалубки первостепенной задачей является определение нагрузки, которая будет оказываться на её комплекс. Получение расчетных данных происходит с учетом .
