Армстронг потолок. Особенности конструкционного устройства

Потолки Армстронг состоят из каркаса, выполненного из металлических реек, собранных в виде ячеек величиной 60х60 сантиметров. На них укладывают мягкие или жесткие плитки определенного размера.

Жесткие элементы производят из таких материалов:

целые или перфорированные листы металла;
дерево;
пластик;
зеркало;
стекло.

Мягкие плиты изготавливают из органических или минеральных материалов. В последнее время по причине того, что предпочтение отдается экологически чистым отделочным материалам, минеральные изделия стали использовать очень редко, поскольку в них содержится минвата, мельчайшие частички которой при проникновении в органы дыхания наносят серьезный вред здоровью человека.

Для монтажа подвесного потолка типа Армстронг часто задействуют мягкие органические плиточные элементы. В их составе имеется вторичное целлюлозное сырье, поэтому они полностью безопасны, немного весят и при необходимости режутся легко.

Для сооружения каркаса и его отделки потребуются:

Плитка потолочная, имеющая параметры 60х60 сантиметров.
Профиль несущий Т-образный длиной 370 сантиметров. Его устанавливают параллельно короткой стороне помещения и при наличии необходимости наращивают с помощью стандартных крепежных изделий или отрезают лишнюю часть.
Профиль поперечный Т-образный длиной 60 сантиметров.
Профиль продольный Т-образный длиной 120 сантиметров. Его прикрепляют к несущему профилю с промежутком в 60 сантиметров.
Подвес потолочный с крючком и штангой. К потолочному перекрытию штангу крепят дюбелями или анкерами, а крючок – к несущему профилю. Длину подвеса регулируют зажимом и тем самым обеспечивают горизонтальное расположение каркаса.
Профиль стеновой L-образный длиной 300 сантиметров. Его устанавливают вдоль периметра помещения, используя уровень.
Дюбель или анкер. Когда выполняется крепление потолка Армстронг, эти изделия служат для фиксации подвеса к черновому основанию.
Потолочная обрезанная плита, предназначенная для подгонки под параметры помещения.

Особенности системы

Непосредственно монтаж потолка

Простота установки сделала эти потолки популярными и востребованными. Помещение площадью 15 кв. м можно оформить минеральными плитами по данной системе в течение 1 дня. Вполне возможен монтаж потолка Армстронг своими руками, если предварительно были выполнены подготовительные работы, закуплены необходимые материалы.

Инструменты для осуществления работы

Поскольку перечисленные материалы потребуется монтировать, придавать им нужный размер и форму, для работы будут необходимы определенные инструменты. Обычно большая их часть имеется в арсенале домашнего мастера.

Для проведения установки потребуются следующие инструменты:

пузырьковый строительный уровень;
дрель либо перфоратор, которые предназначены для сверления бетона;
рулетка;
анкерные болты;
шурупы, крестовая отвертка, вместо нее может применяться шуруповерт;
болгарка, которая потребуется для распила металлических направляющих.

Перечисленные инструменты позволят выполнить монтаж потолка системы Армстронг наиболее качественно и быстро.

Осуществляем монтаж

Монтаж рассматриваемой системы потолков достаточно прост. И чтобы выполнить его самостоятельно, необходимо выполнять приведенные ниже действия по установленному стандартному алгоритму.

Алгоритм манипуляций при монтаже потолков системы Армстронг выглядит следующим образом:

Процесс установки потолка начинается с установки по периметру помещения угловых направляющих. Метод их крепления – полками вниз. Верхний край должен точно совпадать с линией, предварительно очерченной по периметру стены помещения. Для крепления уголков потребуется анкерные болты либо шурупы. Шаг установки болтов составляет не менее 50 см. В углах и местах стыка угловые направляющие подрезаются до нужного размера, немного сгибаются для удобства и надежности крепления.
Теперь крепежные узлы крепятся в поверхность старого потолка. За верхние петли к ним крепятся металлические подвесы. Крепление должно быть надежным, от него во многом зависит сохранность и качество потолков. Места крепления должны располагаться таким образом, чтобы шаг составлял не менее 1,2 м. До стены болты должны располагаться не менее чем в 60 см.
Там, где планируется установить светильник любого типа, в зависимости от его размеров и веса рекомендуется установить дополнительный каркас. Это позволит минимизировать риск обрыва светильника, надежно его зафиксирует в установленном месте потолка.
Теперь собираются основные направляющие. Они фиксируются на крючки подвесов, для чего используются специальные отверстия в них. Теперь направляющие распределяются на полках угловых профилей. При значительной длине стены и нехватке длины одного профиля они соединяются между собой из двух отрезков равной длины. Для этого используются специальные замки, которые находятся на концах реек. Фиксация также проводится при помощи зажимов-бабочек.
Далее идет черед продольных и поперечных реек. Благодаря наличию для них стандартных креплений монтаж их осуществляется максимально просто и быстро. Крепления надеваются в прорези по бокам направляющих. Установка каркаса, на который далее устанавливаются минеральные плиты, закончен. Остается для точности проверить его с помощью горизонтального уровня.
На следующей стадии осуществляется монтаж встроенных светильников, что даст возможность спрятать под конструкцией провода и коммуникации. И после укладки проводов и подключения светильников осуществляется монтаж минеральных плит. Делается это легким нажатием на них в места ячеек в каркасе. Делать это следует аккуратно, без сильного нажатия. Для простоты установки можно слегка сжать углы каждой плиты. Устанавливают их по диагонали, слегка выгибая наружной стороной.

Теперь при необходимости проведения планового ремонта, замены лампочек в светильниках плиты легко демонтируются. Они вынимаются также с помощью плавного нажатия и затем снова просто устанавливаются на место.

Следование приведенному алгоритму последовательных действий при монтаже потолков системы Армстронг позволит получить отличный результат. А также обеспечить созданной конструкции максимальную прочность и долговечность.

Преимущества и недостатки подвесной системы

Монтаж потолка занимает мало времени по сравнению с другими отделочными материалами.
Цена потолочной системы и её монтаж в сравнении с аналогами находится на среднем уровне.
Потолки легко монтируются и демонтируются. Модульные плиты легко скрывают вентиляционные каналы, водопроводные трубы, электрические магистрали, другие коммуникации.
Она не требуют дополнительной отделки, как, например, потолки из гипсокартона.
Потолочные перекрытия хорошо сохраняют тепло, обладают неплохими теплоизоляционными характеристиками.
В него легко встраивается освещение, динамики, окна вентиляции, прочие выносные элементы.

Минеральные плиты быстро собирают на себя грязь и копоть. На них легко остаются отпечатки пальцев. Их трудно чистить, поэтому их не устанавливают в пыльных помещениях или местах с высоким содержанием копоти.
При частом снятии или установке модульной плиты происходят сколы или трещины фрагментов. Часто квадратные элементы отламываются по углам.
Обычный Армстронг, который ставят повсеместно, боится воды. Его не рекомендуют устанавливать в помещениях с высоким уровнем влажности. Конечно, существуют и влагостойкие модульные плиты, однако они стоят намного дороже обычных минеральных плит.
Такой потолок «съедает» пространство. После завершения монтажа высота помещения уменьшится минимум на 15 см.

При любом контакте с потолком работайте в чистых перчатках

Монтаж потолка Армстронг своими руками

Проектирование потолка Армстронг

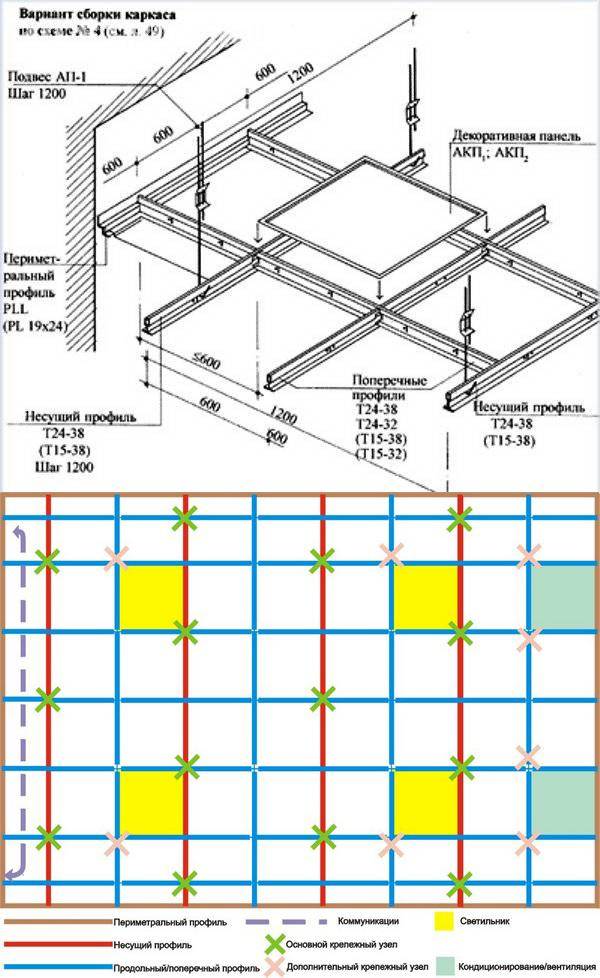

Рулеткой измерьте габариты потолка, а затем нарисуйте его чертеж. Покажите на рисунке расположение потолочных и стеновых профилей с учетом требования изготовителей потолка.
Обозначьте несущие профили, которые крепятся на подвесах и размещаются параллельно длинной стене через 1,2 м.
Обозначьте продольные профили, которые фиксируются к несущим с промежутками 0,6 м между собой и с таким же расстоянием от стены.
Обозначьте поперечные профили, которые размещают перпендикулярно продольным с шагом 1,2 м и крепятся к ним.
Нанесите на чертеж места крепления подвесов, которые фиксируют несущие профили и устанавливаются через 1200 мм. Первый подвес должен размещаться на расстоянии 0,6 м от стены.
Нанесите на чертеж пристенные профили и определите количество крепежа для их фиксации, учитывая, что дюбели устанавливаются через 40 см.
Обозначьте расположения светильников.
Нанесите трассы кабелей, трубопроводов, места фиксации тяжелого оборудования, которое фиксируется к потолку.

Стандартная подвесная система рассчитана на нагрузку 3,5-6 кг/м2 от веса каркаса и панелей. Для более тяжелых конструкций необходимо использовать усиленные подвесы.

Строго придерживайтесь шага расположения профилей, иначе панели с размерами 600х600 м невозможно будет установить в ячейки.

Подготовительные работы перед монтажом потолка Армстронг

Закончите все строительные работы в помещении.
Определите центр потолка, который необходим для симметричного размещения профилей и панелей. Для этого проведите диагонали потолка, точка пересечения будет искомым местом.
Проведите через середину потолка две линии, параллельные стенам комнаты.
Перенесите с чертежа на потолок сетку расположения профилей и подвесов.
С помощью водяного уровня найдите самую низкую точку потолка возле стен, замаркируйте ее. Отмерьте 15 см вниз и поставьте вторую метку — это уровень пристенных профилей. В этом случае зазор между потолком и плитами подвесного потолка будет равен разнице между значением «15 см» и толщиной панели подвесного потолка.
Закрепите к потолку все коммуникации, светильники и другие приборы. Рассчитайте расстояние между наиболее выступающей частью подвешенного оборудования и поверхностью панели. Между ними должен оставаться гарантированный зазор, равный толщине плиты. Он обеспечит быстрый демонтаж панелей при ремонте межпотолочного оборудования. Для обеспечения зазоров опустите метку расположения пристенного профиля на необходимое расстояние.
С помощью водяного уровня перенесите метки на все стены, а затем проведите горизонтальную линию через них.
Подведите к местам установки светильников провода.

Примечание: тяжелые светильники и кондиционеры должны крепиться на собственных подвесных элементах.

Крепление элементов подвесного потолка Армстронг

Закрепите к стенам угловые профили при помощи дюбелей, расположив их через 40 см. После крепления угловые профили должны образовать полочку, на которую будут ложиться рейки каркаса.
Закрепите к потолку по разметке подвесы с ушками при помощи анкеров или забивных дюбелей.
Проверьте длину несущих профилей. Длинные рейки обрежьте ножовкой по металлу. Короткие удлините, соединив между собой на земле специальными замками.
Закрепите к подвесам несущие профили. Для этого проденьте через отверстия в профиле тяги подвесов с крючками и зацепите за ушки верхних половин подвесов.
Выполните монтаж продольных и поперечных профилей. Рейки потолка Армстронг имеют специальные зацепы, благодаря которым элементы потолка соединяются быстро и надежно.
Убедитесь, что несущие профили легли на полки пристенных уголков. При необходимости отрегулируйте высоту подвесов.
После монтажа всех реек проверьте размеры ячеек, в них должны свободно размещаться плиты потолка.
Установите в ячейки панели. Если ячейки крайних к стенам панелей меньших размеров, подрежьте их по месту.
Панели для укладки в штатные места поднимите по диагонали над каркасом, затем выровняйте в горизонтальное положение и опустите в основание.
Оставьте незаполненными ячейки, в которых будут установлены панели со светильниками.
Выполните монтаж светильников потолка.

Установку потолку Армстронг выполняйте в перчатках, чтобы минеральное волокно плит не вызывало раздражение кожи.
Укладку плит начинайте с середины потолка.
Плиты укладывайте при температуре воздуха в помещении +15…+30 градусов.

Установка подвесного потолка Армстронг

Инструкция по монтажу подвесного потолка Армстронг, которая изложена ниже по тексту, предельно проста и разбита на несколько этапов.

Подготовительные работы

Технология монтажа подвесного потолка Армстронг своими руками легко осваивается, если соблюдать все правила, с ней справится даже не подготовленный человек.

Прежде всего, необходимо приобрести все необходимые материалы и не достающие инструменты. Материал приобретаем с запасом 5-10%. Это позволит избежать в дальнейшем широко известной проблемы, когда работа подходит к концу, а материала не хватило совсем чуть-чуть.

Стоит так же подумать о выборе потолочной плиты. Потолочная плитка Армстронг, как правило, бывает текстурной или гладкой. Если необходимо её можно окрасить в любой цвет, водоэмульсионной или акриловой краской.

Совсем недавно стали появляться потолочные панели с нанесенным 3D рисунком. Дизайн их очень разнообразен и практически ограничен лишь фантазией заказчика.

Потолочная 3D панель 600х600

Сборка каркаса подвесного потолка

Для начала необходимо разметить периметр помещения горизонтальной линией.

Для этого необходимо отступить от потолка не менее 100 мм. Обычно отступ составляет 100-200мм. Далее с помощью строительного уровня произвести разметку. Также можно использовать разметочный красящий шнур. Для разметки им, делаем метки в углах помещения, не забывая про отступ от потолка. Далее закрепляем шнур на одной из меток и натягиваем его до следующей. Шнур оставит идеально ровный след после себя. Аналогично размечают остальные стены. Существенно сократить время, затрачиваемое на данный этап работ, поможет лазерный уровень или осепостроитель.

После разметки приступаем к монтажу углового профиля. Он монтируется по всему периметру помещения. Закрепление ведется, как правило, с помощью дюбель гвоздя диаметром 6мм. Шаг крепежа не более 400мм. Если стена деревянная- используются саморезы длинной не менее 35мм.

Рейку можно расположить и под углом к стене. В этом случае мы получим диагональную раскладку плит. Но при этом серьезно возрастает трудоемкость.

Параллельно монтажу несущих реек, производим монтаж подвесов. С их помощью рейка крепится к потолку. Шаг между подвесами составляет 1.2 метра. Первый от стены крепится на расстоянии 0.6 метра.

Подвес имеет конструкцию позволяющую регулировать его длину и состоит из трех деталей: тяга подвеса с крючком, эта деталь крепится к несущей рейке; тяга подвеса с ушком, эта деталь крепится к потолку анкером, дюбель гвоздем или саморезом; пружинный подвес, с его помощью осуществляется регулировка длинны подвеса.

После закрепления несущих реек, необходимо смонтировать рейки длинной 1.2 метра. Они закрепляются перпендикулярно несущей рейке. Шаг составляет 0.6 метра. Отступ от стены составляет 0.6 метра.
Далее закрепляем рейки длинной 0.6 метра. Их крепим с шагом 1.2 метра. Данные элементы размещаются параллельно несущей рейки. Строго соблюдайте заданный шаг рейки, иначе в последствии можно столкнутся с тем что потолочные панели могут просто не влезть в получившуюся ячейку или наоборот – будут из неё выпадать.
Если предполагается установка светильников, то необходимо сделать это сразу после сборки каркаса полотна. Именно для установки светильников и делается минимальный отступ от потолка в 100 миллиметров
Завершающим этапом становится закладка плит. Если необходимо, плиту можно легко порезать ножовкой по металлу или электрическим лобзиком с полотном для чистого реза.

На этом монтаж потолка Армстронг можно считать законченным. Как видно, ни чего крайне сложного в технологии монтажа своими руками нет. Все используемые инструменты доступны и обычно уже есть у домашнего мастера. В статье мы постарались осветить все особенности и нюансы работ.

Если же после прочтения статьи вам так и не стало понятно, как устанавливать подвесные потолки Армстронг своими руками, видео-инструкция спасет положение:

После просмотра видео у вас не недолжно остаться вопросов о том, как монтировать подвесной потолок Армстронг.

2 Устройство плитно-ячеистого потолка

Потолок типа armstrong состоит из каркаса, который крепится с помощью подвесов к перекрытиям, и потолочных плит. Каркас монтируется из несущих, периметральных (стеновых), поперечных и угловых профилей.

Размеры плит идут двух стандартов: 60х60 см и 60х120 см, толщина – от 8 до 25 мм, вес – от 2,7 до 8 кг. Они могут быть из минеральных и органических материалов, металлическими (перфорированные и цельные металлические листы), зеркальными с рисунком, пластиковыми, деревянными и стеклянными. Жесткие плиты более тяжелые, поэтому требуют усиленных профилей.

Минеральные плиты изготавливаются из минваты, экологически небезопасного материала, поэтому стали все меньше использоваться. Их преимущество – в наличии мелких пор, которые способствуют улучшенной вентиляции воздуха. В состав органических плит входят отходы от переработки бумаги.

В зависимости от свойств наполнителя выпускаются следующие плиты:

Эконом-класса, не имеют особых свойств, поэтому используются в обычных условиях.
Функционального типа. Имеют декоративную отделку, влагостойкие, огнестойкие, устойчивые к ударным нагрузкам.
Влагостойкие. Используются в помещениях с повышенной влажностью: бассейнах, прачечных, банях.
Акустические. Имеют повышенные звукоизоляционные характеристики, устанавливаются в школах, кинотеатрах, спортзалах.
Медицинские. Плиты с антибактериальным покрытием, используются в заведениях общественного питания, медицинских учреждениях.
Дизайнерские. Используются для оригинального оформления помещений, отличаются оригинальным рисунком.

Мягкие панели легко режутся монтажным ножом, стеклянные – алмазным инструментом, остальные твердые плиты режут специальным инструментом. Плиты для подвесного потолка можно изготовить своими руками из плит МДФ или деревянных панелей.

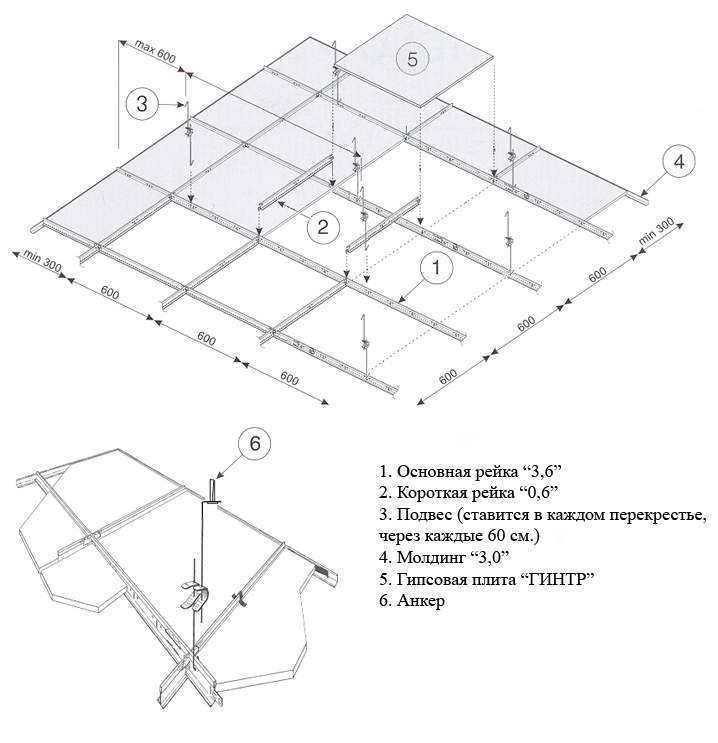

Каркас потолка монтируется из следующих элементов:

несущих Т-образных профилей, длина которых 3,7 м;
продольных профилей Т-образной формы длиной 1,2 м, крепящихся к несущим с шагом 60 см;
поперечных Т-образных профилей длиной 60 см;
подвесов (крючков и штанг): штангу крепим к потолку, крючок – к профилю;
на стенах по периметру крепим угловой стеновой трехметровый профиль.

В качестве крепежных элементов используем анкерные болты саморезы и дюбели.

Профиль может быть изготовлен из металлопластика, металла, окрашен порошковой краской. Полка шириной 15 мм устанавливается для мягких материалов из органических и минеральных материалов. Для плит из стекла, металла и зеркальных полку берем шириной 24 мм. Для тяжелых конструкций используем усиленные подвесы.

Установка потолка Армстронг в квартире

Основное ограничение использования потолков Армстронг в квартирах заключается в том, что они «съедают» порядка 20-25 см высоты помещения. Обусловлено это необходимостью исправления уровня чернового потолка, а также особенностями монтажа плиток. Поскольку при укладке в ячейки плиты нужно наклонить, требуется зазор между каркасом и потолком. В противном случае их невозможно будет установить.

Методика, как собрать Армстронг при высоте потолков более 2,75 м будет такой же, как описано выше. В результате общая высота помещения до отделки составит 2,5 м – это разрешено СНиПом. Если же высота потолка ниже, то применение Армстронга возможно лишь в помещениях, где человек пребывает время от времени – коридор, прихожая.

Как устроен армстронг

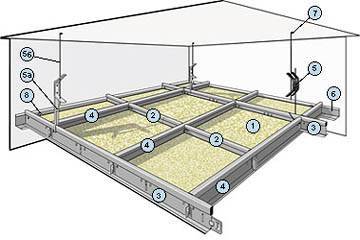

Устройство потолка типа армстронг ясно из рисунка. Обозначения на нем:

Устройство потолка армстронг

Потолочная плита.
Поперечный профиль длиной 600 мм.
Несущий профиль длиной 3700 мм.
Продольный профиль длиной 1200 мм.
Подвес, где 5а – крючок; 5б – штанга.
Периметральный (стеновой) профиль длиной 3000 мм.
Крепежный узел в базовом потолке.
Фрагмент потолочной плиты.

Пояснения к рисунку:

Размеры потолочных плит – 600х600 и 1200х600 мм. Последние почти полностью вышли из употребления – потолок из них получается недостаточно прочным.

Плиты выпускаются мягкие, минеральные и органические, и жесткие – металлические и стеклянные, зеркальные и с рисунком. Жесткие плиты тяжелы, поэтому профили и подвесы для них требуются специальные, усиленные; соответственно дорогие. Минеральные мягкие плиты также почти не применяются: в составе их – вредная минвата. Органические плиты изготавливаются из отходов переработки бумаги и безвредны. Мягкие плиты легко режутся монтажным ножом, твердые для обработки требуют специального инструмента; стеклянные – алмазного.

Профили – металлические окрашенные или металлопластиковые, с отверстиями для подвески. Ширина полки – 15 или 24 мм. Стеновой – Г-образный с отгибом или просто уголок; прочие – Т-образные. Соединяются профили по длине пружинными замками или отгибаемыми усиками. Все профили можно обрезать в размер со стороны, противоположной замку.

Подвес состоит из пары 6 мм металлических прутков, ровного и с крючком, соединенных листовой изогнутой пружиной с отверстиями – «бабочкой». Сжимая бабочку, прутки можно двигать, регулируя высоту подвеса, а отпущенная она фиксирует их намертво. Верхняя часть ровного прутка усиленного подвеса профилированная, для надежной фиксации в крепежном узле.

Крепежный узел – обычный дюбель под саморез или металлическая цанга. Последняя применяется для усиленного подвеса или при гладком ровном прутке. Такие подвесы требуются не только для жестких потолков, но и для мест с сосредоточенной нагрузкой: светильников, вентиляционных решеток и т.п.

Крепление потолка армстронг полностью обратимое и разборное: ровный пруток вбивают или завинчивают в крепежный узел без разборки подвеса, на крючок надевают профиль и, сжав бабочку, регулируют высоту по туго натянутому шнуру. Для доступа в межпотолочное пространство одну из плит приподнимают и сдвигают в сторону. Закрывают проем в обратном порядке.

Для каких помещений подходит Армстронг?

Вообще, Armstrong можно установить даже в «хрущевке», вопреки распространенному мнению об «официальности» данного типа потолков. Только тогда не нужно использовать пружинно-штыревые подвесы, а межпотолочное пространство придется существенно сокращать (до 120 или даже 80 мм).

Как такой потолок будет висеть в квартире? На жестяных или оцинкованных уголках, закрепленных на саморезы. А в роли подвесов выступят медные проволочные жгуты (толщиной 0,6-0,8 мм) из нескольких витков. И их длина должны быть чуть больше высоты пространства между потолком и монтируемой конструкцией. И несмотря на то, что с проволокой возни будет чуть больше, общее время монтажа увеличится несущественно.

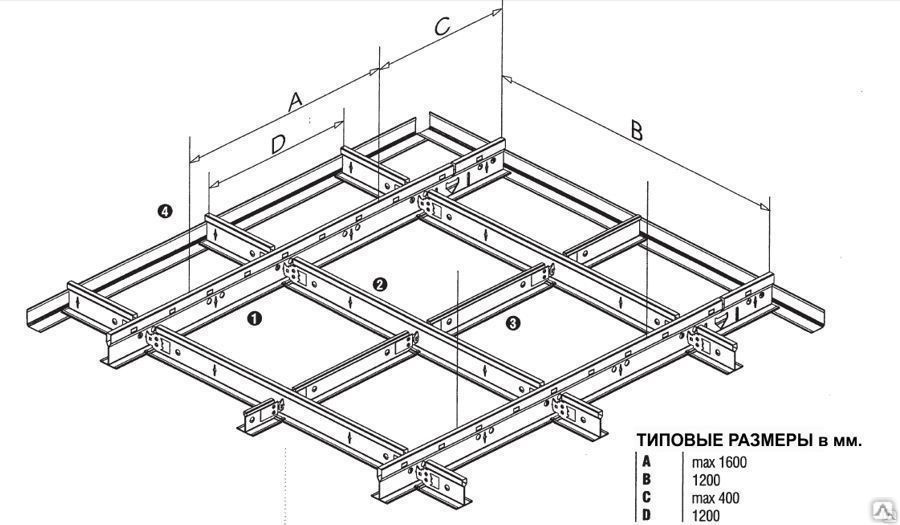

Монтаж каркаса потолка
