Параллельное соединение
В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.
Схема параллельного подключения точечных светильников
Как подключить точечные светильники параллельно
Есть два способа параллельного соединения:
- Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
- Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.
Способы реализации параллельного подключения
Лучевая
Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.

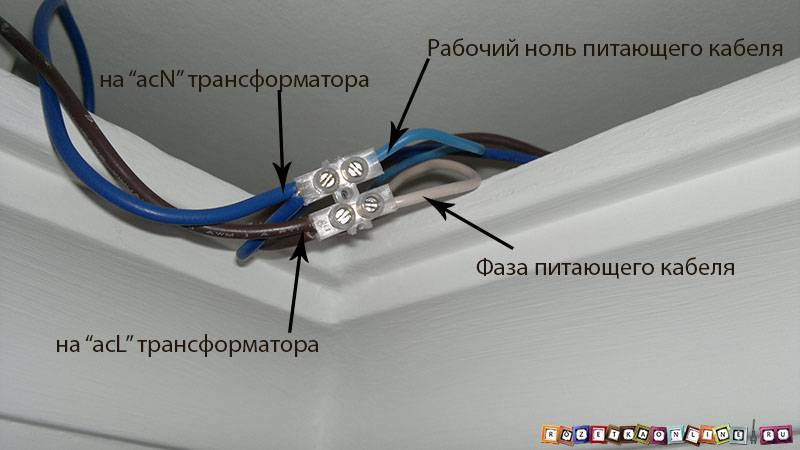

Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.
Способы соединения проводов при лучевом исполнении
Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).
И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.
Пример исполнения лучевого подключения точечных светильников
Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.
Шлейфное соединение
Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.
Фактическая реализация параллельного соединения шлейфным способом
В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.
Как подключить точечные светильники к двойному выключателю
Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.
Что учесть при установке светильников?
В зависимости от функциональности комнаты, где планируется монтаж светильников, подбирайте подходящее устройство.
Здесь возможны следующие варианты ламп:
- галогенки;
- люминесцентные лампы;
- накаливания;
- карданные;
- точечные светильники.
При выборе стоит ориентироваться и на допустимую мощность изделия. Так, максимальная мощность встроенных светильников должна быть 40 Вт, лампочек галогенного типа — 20-40 Ватт, а обычных ламп — 60 Вт.
Из всех перечисленных вариантов наиболее востребованы точечные светильники. Объяснить это несложно. Именно они обеспечивают ожидаемый эффект от света, позволяют грамотно осветить или зонировать помещение.
При этом точечные светильники должны отвечать ряду требований:
- встраиваемая часть должна быть круглой. К внешней стороне особых требований не предъявляется — здесь разрешается проявить полет фантазии;
- диаметр посадочного места — от одного сантиметра и более. Это ключевой момент, ведь установленный источник света должен надежно перекрывать теплоизоляционное кольцо (последнее фиксируется к натяжному полотну);
- наличие массивного бортика, скрывающего специальное кольцо, обязательно.
Перед выполнением работ стоит провести ряд подготовительных мероприятий:
- провести проводку к месту монтажа (об этом будет упоминаться ниже);
- поставить понижающие трансформаторы (актуально, если монтируются лампы, питающиеся от 12 Вольт);
- смонтировать в нужных местах крепления;
- произвести расчет необходимого числа светильников. Здесь стоит учесть два момента — объем потребляемой электроэнергии и качество освещения. Чтобы избежать проблем, схему установки источников освещения стоит нарисовать и проанализировать заранее. Что касается самого расчета, то рекомендуется монтировать один светильник на 1,5-2 метра площади. При этом учтите, что превышение или снижение допустимого числа светильников будет смотреться некрасиво.
Перед началом работ учтите еще ряд рекомендация:
- все работы по монтажу производите после отключения света. При этом используйте диэлектрические перчатки, способные защитить от бытового напряжения. Не рекомендуется выполнять работы по монтажу проводки без наличия соответствующего опыта;
- в процессе установки может потребоваться монтаж отверстий в перекрытии. Чтобы избежать повреждений уже существующий проводки, будет не лишним найти план монтажа. В крайнем случае, стоит подыскать место монтажа проводки с помощью специального устройства;
при работе с галогенками стоит работать в резиновых перчатках. Если касаться поверхности лампы пальцами, то возможно помутнение и последующий выход устройства из строя; - при выборе учтите, что свет может просвечивать натяжное полотно. Чтобы избежать этой проблемы, отдавайте предпочтение специальным светильникам. Их особенность — заход в потолок только монтажных элементов. При этом сам источник света (лампочка) должна монтироваться в декоративном изделии. Возможен вариант изделия со специальным защитным корпусом;
- при установке галогенок рекомендуется купить устройство для плавного запуска, что гарантирует максимальный ресурс изделию и отсутствие последствий в случае скачков напряжения.
Распределение проводов
Лучше всего на стадии формирования каркаса подвесного потолка распределить провода и закрепить их на каркасе заблаговременно так, чтобы при просверливании отверстий под светильники можно было достать петли провода и выполнить подключение.
В крайнем случае, выполняется подвод провода к первому из них, а для всех последующих провода продеваются уже от отверстия к отверстию. Недостатком последнего варианта становиться невозможность закрепить провода на каркасе, и они просто будут лежать на поверхности материала подвесного потолка.
При нормально заблаговременном распределении провода достаточно двух- или трехжильный кабель проложить оптимальным маршрутом по всем местам установки светильников, оставляя в каждой точке петлю размером 10-15 см загнутого провода.
Закрепление на каркасе следует произвести с помощью пластиковых стяжек, только не плотно и с небольшим провисанием провода, без натяжки. Это предотвратит порчу провода при термальном изменении его длины. После этого можно приступить к обшивке подвесного потолка.
При процессе монтажа подвесного потолка расположите провода вблизи от предполагаемых мест выемок под лампочки. Профессионалы советуют сделать это, оставляя петлю в 10-15 см по всему периметру потолка: так вы сможете в последний момент изменить схему расположения светильников, если понадобится.
Расчет количества светильников
Желательно приобрести светильники одного типа и от одной фирмы, чтобы не было проблем при дизайне и непосредственном монтаже. Учитывайте площадь, которую освещают светодиодные светильники – порядка 1,5 — 2 квадратных метров. Лучше купить больше светильников, чем страдать от недостатка света.
Не переусердствуйте: учитывайте весь вес конструкции на потолке. Современные светильники часто изготавливают с металлическими каркасами, что может привести к неровностям на потолке.
В зависимости от площади помещения определить оптимальное значение требуемого уровня мощности можно воспользовавшись уже существующей таблицей:
Площадь помещения кв.м. | Очень яркий свет ~ 500 lux | Яркий свет ~ 300 lux | Мягкий свет ~ 150 lux |
---|---|---|---|
менее 6 | 150W | 100W | 60W |
от 6 до 8 | 200W | 140W | 80W |
от 8 до 10 | 250W | 175W | 100W |
от 10 до 12 | 300W | 210W | 120W |
от 12 до 16 | 400W | 280W | 160W |
от 16 до 20 | 500W | 350W | 200W |
от 20 до 25 | 600W | 420W | 240W |
от 25 до 30 | 700W | 490W | 280W |
На рынке сейчас есть новая модель под названием «танцующий свет», лучи которой прекрасно освещают поверхности вокруг лампочки, что создает дополнительную освещенность помещения.
Формирование отверстий под светильники
Подготовьте коронку для сверления по дереву. Обычно ей сверлят гнезда под переключатели и элементы мебели под провода (например, столешницу). На выходе вы получите идеально ровные окружности для последующей обработки.
Замерьте диаметр выступающей части светильника и просверлите отверстия на 1 см меньше этой окружности – это позволит убрать провода из зоны видимости подвесного потолка.
Окончательно определиться с позицией светильников можно только после того, как потолок полностью обшит. При проектировании уже был учтен момент размещения спотов на расстоянии от элементов каркаса.
Теперь же следует также учесть и пролегание швов между элементами подвесного потолка, это особенно важно при установке светильников в подвесной потолок обшитый пластиком или алюминием. Если размещение светильника приходится на стык элементов потолка, то его следует перенести на середину одной из полос
Отверстия просверливаются с помощью специальной коронки по дереву, которой высверливаются и углубления под коробки для розеток. В этом случае получаются идеально ровные отверстия, такой вариант позволяет эффективно закрепить светильник в гипсокартоне. Диаметр отверстий должно быть подобран в соответствии с размерами используемых приборов.
Он должен быть меньшим на 3-4 мм внешнего диаметра лицевой части светильника, но больше, чем габариты внутренней его части. Чаще всего выбирается размер 60 или 75 мм
Важно: Помните, что, раз просверлив отверстие, его невозможно перенести, так что лишний раз удостоверьтесь в верности его расположения
Технические особенности
Расположение осветительный приборов на натяжном полотне рассчитывается еще на стадии замера. Само покрытие нуждается в предварительном раскрое, при котором учитываются все возможные отверстия:
- для труб;
- для дымоуловителей;
- для вентиляции;
- для камер видеонаблюдения;
- для крюков для различных подвесов (например, плетеных подвесных качелей)
- для подвесных люстр;
- для точечных светильников.
Уже натянутое полотно нельзя разрезать самостоятельно, поэтому необходимо уже при заказе четко понимать, что и где будет располагаться. Как правило, в монтажных организациях знают, как правильно расположить светильники на натяжном потолке. При этом часто заказчику предлагают шаблонные варианты из каталога выполненных работ, однако ими далеко не исчерпываются возможности светового дизайна.
Габариты и форма
Точечные светильники идеально подходят в качестве дополнительного освещения в больших комнатах. Сюда относятся:
гостиная
детская комната
спальня
кухня
А в качестве основного источника освещения, они подойдут для небольших помещений:
ванная
коридор
Почему именно так? Во-первых, у любого точечного светильника существует определенный размер внутренней части, которая прячется в нише.
Из-за этого приходится уменьшать общую высоту потолка в комнате. Размер ниши будет зависеть от типа спота.
Поэтому при покупке в магазине, обращайте внимание не только на то, как они светят или дизайн самого плафона, но и на габаритные размеры. Иначе вы будете неприятно удивлены уменьшением размеров своей комнаты
Например:
для светильников с лампами накаливания потолок опустится на целых 12см
с галогеновыми лампами – от 4 до 8см
со светодиодными – 5-6см
Считается не совсем удачным решением, опускать потолок на 12см во всей комнате. В этом случае, правильным будет в качестве основного освещения выбрать люстру, или один большой потолочный светильник, который крепится к нулевой отметке.
А точечные делать в качестве дополнительных. При этом опустив для них потолок, лишь в необходимых участках комнаты.
В санузлах, натяжной потолок монтируется по всему периметру и изначально опускается на определенную высоту. В результате образуется та самая ниша, идеально подходящая для встраиваемых спотов.
Однако, если ваш санузел имеет королевские размеры, то и здесь имеет смысл поступить также, как и в больших комнатах. То есть, основная точка освещения по центру, плюс дополнительные по периметру.
Также встраиваемые светильники идеально подойдут для маленьких и продолговатых коридоров. Их легко можно распределить по всей площади, и тем самым добиться равномерного освещения.
Фактически коридор – это проходная зона
И заниженный потолок здесь, не особо привлечет к себе внимание
Одна из немаловажных ошибок, которая может испортить весь дизайн – цвет корпусов точечных светильников.
Самым простым и подходящим под любой стиль помещения будет спот белого цвета.
Именно белого, так как данный светильник превратится в часть потолка, и будет совсем незаметен.
В отличие от точечных моделей золотого, серебряного или бронзового цвета.
Здесь разницу можно увидеть невооруженным глазом.
Расстояния между светильниками и отступы
Вот основные расстояния, которых следует придерживаться при выборе места расположения точечных светильников в натяжном потолке:
от края стены до первого светильника нужно соблюдать минимальный отступ в 20см
минимальное расстояние между встроенными потолочными светоточками составляет 30см
если потолок состоит из нескольких сварных полотен, то корпуса ламп должны располагаться в 15см от шва
Рекомендации по расположению
В больших по площадях помещениях с центральной люстрой, светильники следует установить в углах и наименее освещенных участках потолка.
Поперечное освещение в узкой комнате, зрительно ее расширит.
А при использовании 20 и более светоточек, рекомендуется их группировать по зонам с отдельным, независимым питанием.

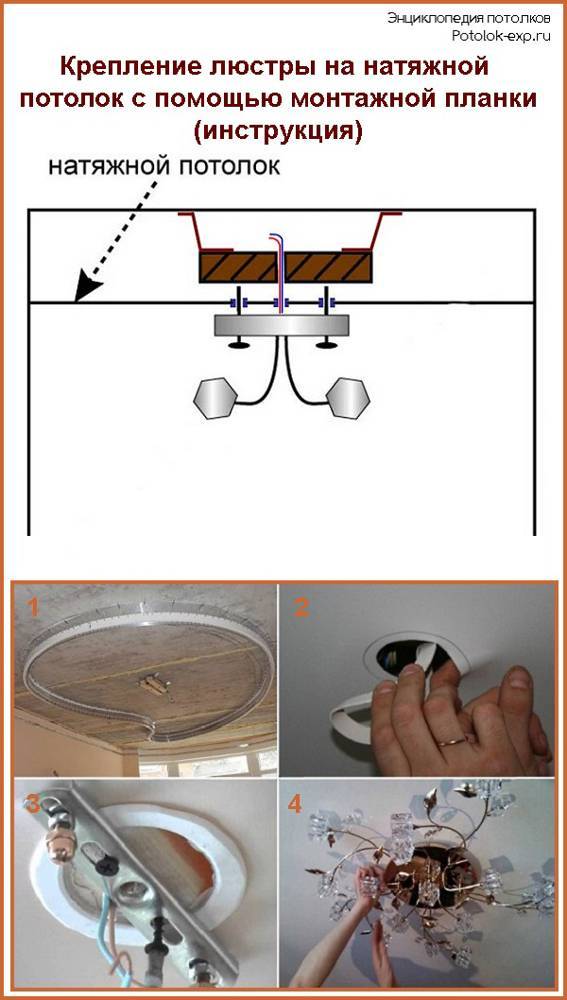

При монтаже люстры, ее располагают как обычно по центру. Относительно этой точки и выстраивается вся дальнейшая композиция. При этом она может быть:
симметричной
асимметричной
Однако независимо от этого, люстра всегда является отправной точкой для всей картины.
Инструкция по установке светильников в подвесные потолки
Необходимые материалы
Для монтажных работ понадобятся такие материалы и устройства:
- светильник с фиксаторами;
- электропривод;
- лампочки (подходящие к имеющемуся цоколю);
- клеммники или гильзы для скрепления проводников;
- изоляционная лента;
- переключатель.
Светильники должны быть однотипными. С таким подходом легче провести монтажные работы и не возникнет разнобоя с точки зрения дизайна. Лампы должны иметь светоотражающий слой, нанесенный на конус колбы.
Особое внимание рекомендуется обратить на провода. Для гипсокартона лучше всего подходит двухжильный ВВГ-2x1.5
В случае с пластиком или МДФ проводники должны быть покрыты огнезащитным материалом. Пример подходящего для пластика — РКГМ.
За клеммниками придется периодически наблюдать и после завершения монтажных работ. Эти детали вследствие нагрева постепенно разбалтываются, поэтому нужно подтягивать болты.
Планирование
Прежде всего нужно определиться с местами установки светильников. Подвесной потолок имеет линии фиксаторов с металлическими профилями. Необходимо проверить, чтобы они не проходили по участкам, где планируется установка осветительных приборов.
Подсчет количества светильников
Каждое устройство способно освещать площадь, составляющую от 1,5 до 2,5 кв. м. Рекомендуется приобретать светильники с запасом, исходя из минимально освещаемой ими территории (1,5 кв. м). Однако не стоит слишком усердствовать, так как большое количество ламп утяжеляет потолочную конструкцию.
Разметка
Если используется нивелир, отметки вначале делают на полу. Далее с помощью лазера точки переносят на потолочную поверхность.
На полу правильнее делать разметку не рулеткой, а загодя подготовленным шаблоном. В качестве такового подойдет кусок плинтуса или кабель-канала.
От края отверстия в полотне поливинилхлоридной пленки до багета нужно соблюдать определенное расстояние. Оно должно быть не меньше 3 см.
Разводка проводов в потолке
В ходе монтажа подвесного потолка раскладывают провода поблизости от запланированных участков отверстий под лампы. Специалисты рекомендуют предусматривать 10-15-сантиметровую петлю по всему периметру потолка. Это позволит в случае необходимости поменять схему расположения лампочек. На фото внизу показан пример того, как правильно разместить отверстия с проводами под светильники:
Проводку нужно зафиксировать на стяжках, как это показано на следующей фотографии:
Проделывание отверстий
Понадобится коронка для работы с деревом. Такой коронкой просверливают гнезда под выключатели или провода в мебельных изделиях. В результате сверления нужно получить максимально ровные отверстия. Далее замеряют диаметр выступающей части прибора освещения и высверливают углубление на сантиметр меньше имеющейся окружности. Благодаря этому появляется возможность удалить проводку из зоны видимости подвесной конструкции.
Особенности оборудования
Основная особенность точечных светильников — компактность. При этом освещение осуществляется под незначительным углом рассеивания. Это не позволяет одному устройству освещать большой участок комнаты, однако дает концентрированный световой луч на отдельном направлении.
Наиболее продвинутые модификации осветительных приборов оснащаются поворотными механизмами. Внешние элементы устройств способны поворачиваться по оси. Благодаря такой функции появляется возможность изменения направления света. Также в продаже имеются стандартные — неповоротные изделия.
При выборе модели рекомендуется исходить из разновидности потолка. К примеру, для установки светодиодных лампочек понадобится предусмотреть основу толщиной не менее 6-7 см. Для монтажа лампы накаливания толщина основы не должна быть меньше 12 см.
Светодиодные устройства
Светодиодные светильники — достаточно дорогостоящее решение. Тем не менее светодиоды позволяют добиться высококачественного освещения разнообразных оттенков. Диоды вписываются в любой интерьер, а установочные работы не отличаются сложностью. К тому же, светодиоды не перегреваются, что позволяет их использовать совместно с материалами, на которых пагубно сказываются высокие температуры (например, подвесные потолки).
Галогенные лампы
Галогенные источники света — наиболее популярный вариант освещения, когда речь идет о светильниках, встроенных в подвесной потолок. Их распространенность связана прежде всего с ценовой доступностью, разнообразием типов и форм. Лампочки запитываются от сети 220 или 12 В
Параметр напряжения следует принимать во внимание перед установкой оборудования в подвесной потолок. Например, для монтажа 12 В лампы понадобится низковольтный блок питания
Лампы накаливания
Этот способ освещения обходится дешевле всего. Существенный недостаток ламп накаливания — размеры, что скажется на таком важнейшем параметре помещения, как высота финишного потолка. К примеру, толщина основы под лампочку накаливания должна быть самое меньшее — 14 см.
Монтаж и установка ленты — проще, чем кажется + Видео
- Определение длины
По траектории прокладки СДЛ замеряется её длина и разрезается на участки с учетом углов и поворотов.
Место разреза СДЛ
Максимальная длина участка ленты 12/24 В составляет 5 метров, для платы 220 В – 50 метров.
- Спайка или соединение коннекторами
При помощи паяльника участки платы спаиваются между собой, соблюдая все необходимые углы и места подключения питающих проводов.
Аналогично можно использовать коннекторы разных видов (соединительный, угловой).
Коннектор (верхняя) и пайка (нижняя)
- Подключение проводов и кабелей

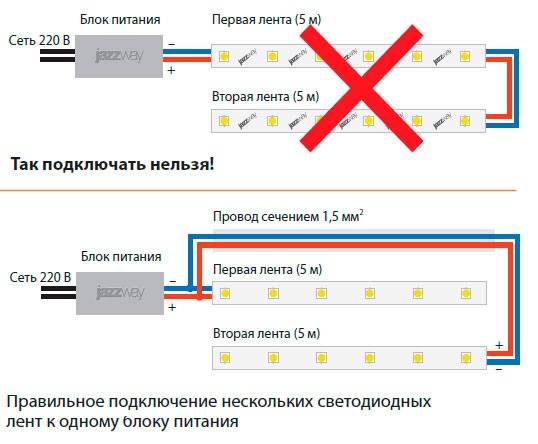

Подключение каждого участка к блоку питания проводится по параллельной схеме при помощи соединительных проводов
При этом важно соблюдать полярность их подключения (плюс и минус)
- Монтаж светодиодной подсветки на натяжном потолке
Монтаж СДЛ следует начинать с подготовки поверхности – протереть спиртосодержащим раствором. Далее плата устанавливается к поверхности на клейкий слой, расположенный с обратной стороны.
При отсутствии ниши и для лучшего крепления СДЛ к потолку лучше крепить её к ПВХ уголкам (для карниза или потолка из гипсокартона) или из полиуретана (для натяжного потолка).
После установки собирается электрическая схема (контроллер, блок питания, источник сети).
Процесс монтажа каркаса и установка светодиодной ленты подробно показан на видео
Подготовительные работы перед монтажом светильников в натяжной потолок
Расчет количества светильников в натяжной потолок. Если вы планируете монтаж точечных изделий, то исходите из расчета: один прибор — на 1,5-2 м2. Например, в помещении площадью 40 м2 оптимально использовать 27 светильников. Однако при расчете учитывайте также мощность ламп и назначение комнаты. Возможно, у вас будут дополнительные источники освещения
Обращайте внимание на размер светильников для натяжных потолков, их количество должно быть соразмерно габаритам помещения.
Подготовка проводки. Если в помещении планируется монтаж более 20-ти светильников, то их лучше сгруппировать и подключать к разным источникам питания
Вся проводка должна находиться в гофрированном рукаве и надежно фиксироваться к потолку. Используя галогенные лампы, нужно установить дополнительный трансформатор.
Предварительная разметка потолка. Еще перед закреплением полотна на потолке следует определиться, как будут располагаться источники света. Особенно актуально это для многоуровневых потолков. Необходимо выделить каждый ярус в отдельный контур освещения. После этого источники света нужно распределить соответствующим образом. Места светильников должны быть распределены так, чтобы не попадать на багеты. От ближайшего профиля до отверстия для точечного светильника выдерживают минимальное расстояние — 25 мм. При одновременном использовании люстры и точечных источников света разведите их в стороны. Точечными светильниками можно подсветить отдельные зоны в помещении.
Помните, что перенасыщение натяжного потолка точечными светильниками может не только негативно сказаться на внешнем виде подвесной конструкции, но и привести к деформации полотна.
Установка точечных источников света

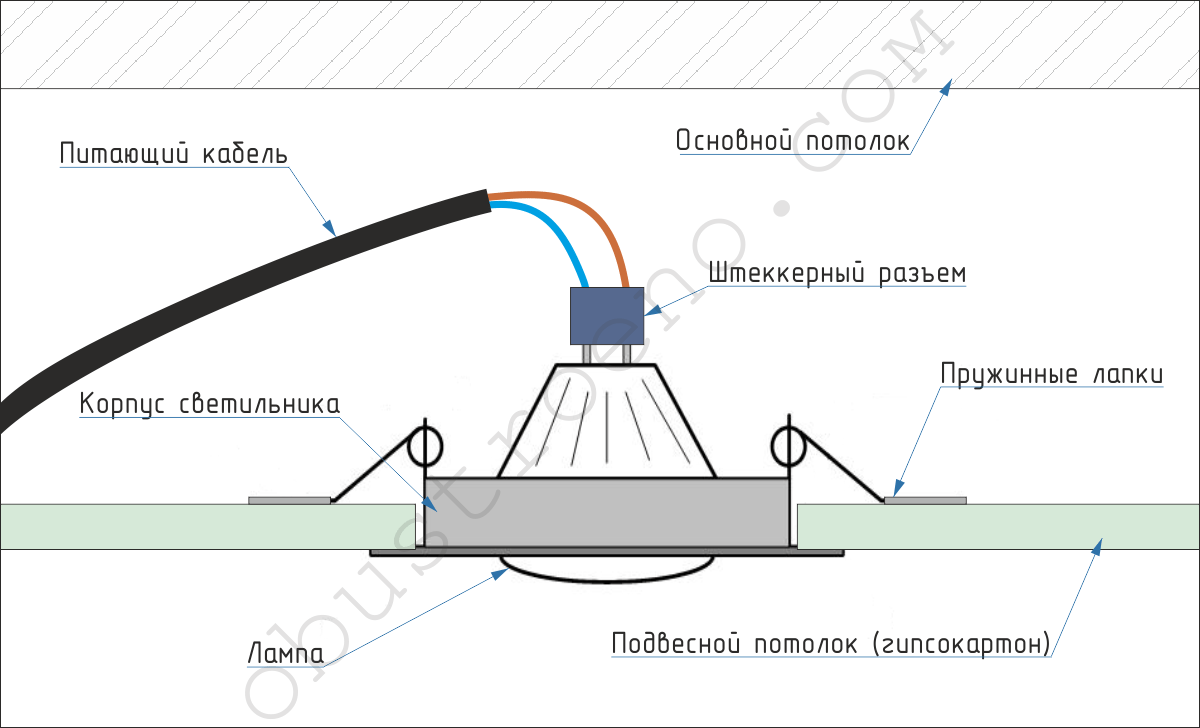

Схема подключения в подвесном потолке светильников встраиваемого типа не является сложной. Выполнить установку точечных приборов освещения даже можно собственными силами. При выборе схемы для монтажа таких устройств необходимо учитывать, что длина электропроводки между ними и трансформатором тока не должна превышать 2-х метров.
Чтобы в подвесной потолок установить светильники данного типа, поступают следующим образом:
- В первую очередь прокладывают электропроводку.
- Далее выполняют разметку потолочной поверхности.
- Дрелью в полотне проделывают отверстие. Если встраиваемая лампа имеет квадратную форму, можно воспользоваться электролобзиком.
- В проделанное отверстие протягивают кабель, но перед этим его непременно следует обесточить.
- Затем кабель выводят наружу.
- Светильник подключают к кабелю.
- Установленный осветительный прибор нужно зафиксировать в проделанном отверстии. Для этого используют пружинные прижимы, которые располагаются на корпусе источника света.
- На завершающем этапе монтажа точечного светильника в подвесных потолках в него вставляют лампочку и надевают декоративное кольцо.
Установка подсветки по периметру
Пошаговая инструкция по созданию простой контурной светодиодной подсветки потолка.
Компоненты светодиодной ленты
Схема крепления светодиодных лент в нише из гипсокартона
Гипсокартонный короб
Шаг 1. В нише, где будет располагаться светодиодная подсветка, на мелкие саморезы крепите по периметру пластиковый уголок. Дело в том, что липкий слой ленты хорошо контактирует с ПВХ, а вот от гипсокартона может отклеиться. Так что не стоит пренебрегать этим этапом установки подсветки.
Пластиковый уголок
Шаг 2. Рулеткой отмерьте необходимые отрезки светодиодной ленты и нарежьте ее на куски, равные сторонам прямоугольника-периметра, который вы будете подсвечивать. Ленту режете только по отмеченным на ней местам разреза, иначе она не будет гореть.
Специальный участок для укорачивания ленты
Шаг 3. Соединить отрезки можно при помощи коннекторов, но лучше спаять – так будет надежнее. Спаивайте контакты по принципу – плюс с плюсом, минус с минусом. Кстати, помните, что соединять слишком много лент в одно целое нельзя – они обычно выпускаются в бобинах по 3-5 метров. Так вот – больше трех бобин в одну конструкцию не собирают. Если ленты получилось больше, то отрезки ее подключают к блоку питания параллельно.
Коннектор для светодиодной ленты
Отрезки ленты, соединенные коннектором
Цены на люстры
люстра
Пайка соединения ленты с кабелем
Шаг 4. Выведите от системы провода, которые будут нужны для подключения контроллера и блока питания. Подключите систему сначала к контроллеру, а его – к блоку питания. Проверьте работоспособность системы.

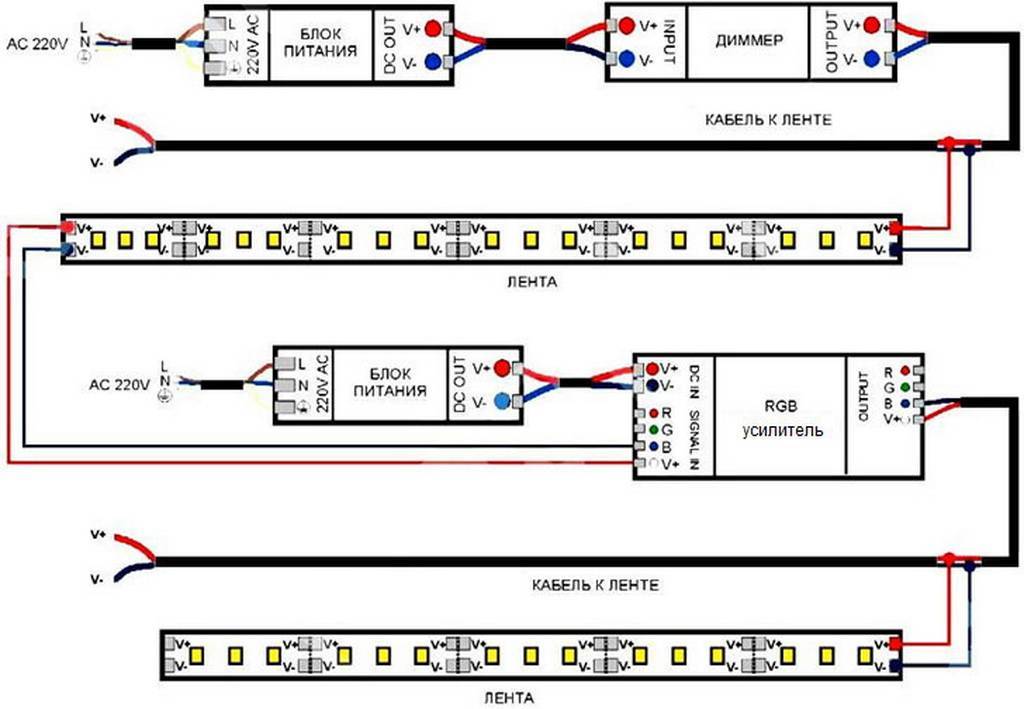

Схема подключения светодиодной ленты
Схема подключения с одном блоком питания
Схема подключения с несколькими блоками питания
Проверка работоспособности всей системы
Шаг 5. Снимите липкий слой с ленты и закрепите ее на смонтированный ранее ПВХ уголок. Подсветка готова.
С ленты снимается липкий слой
Монтаж светодиодной подсветки
Еще один вариант — монтаж светодиодной ленты в потолочном карнизе
Несколько слов о паянии: светодиодная лента не любит высоких температур, поэтому время пайки не должно быть больше 10 секунд, а температура плавления – более 160 градусов.
Подключение галогенного светильника
Люстры с лампами галогенного типа не всегда работают от сети переменного напряжения 220 В — это могут быть изделия, рассчитанные на переменное напряжение в 6, 12 или 24 В. Поэтому во втором случае понадобится понижающий трансформатор.
Иногда производитель в каждой модели осветительного прибора, работающего на галогенных лампах, встраивает специальные трансформаторы для понижения тока.
При этом схема находится уже в собранном виде и остается ее только установить. Незадействованными остаются 2 кабеля, которые и соединяют с потолочной проводкой, при этом подключение выполняется произвольно.
На схеме показан принцип подключения люстры с электронным трансформатором. В этой вариации светильника есть блок контроллера. На тыльной стороне его корпуса изображен план подключения. На схеме: PE – земля, N – ноль, L – фаза
Люстры, в комплектацию которых входит дистанционный пульт, могут быть различной модификации: с галогенными, светодиодными или лампами накаливания.
Есть модели и комбинированного типа. Такое устройство осложнено наличием блока радиоуправления. По сути, этот контроллер являет собой беспроводное устройство, управление которым осуществляется посредством пульта или стандартного клавишного переключателя.
Подключение такого прибора освещения выполняется подобно предыдущей модели, однако здесь будет добавлен еще один провод, самый тонкий из всех.
Это антенна, посредством которой воспроизводятся сообщающиеся действия пульта и контроллера. Он остается в неизменном виде внутри стакана люстры.
Подключение
Двухжильный провод прокладывают от отверстия к отверстию. Возле каждого делают петлю. Далее ее достают из отверстия, где запланировано местонахождение светильника.
Петли разрезают или снимают с проводов изоляцию примерно на 3 см. Для установки светильника нужна пара 10-12-сантиметровых жил провода (по 3 см из которых необходимо оголить).
Следующий шаг — присоединение одного из концов провода к клемме осветительного прибора, а второго — к проводнику электропитания, подходящего от переключателя.
Чтобы правильно подключить светильник, рекомендуется придерживаться следующей схемы:
Фиксация конструкции
Закрепление точечных светильников на подвесном потолке проводится с помощью скоб (они расположены на боковинах устройств). Их нужно аккуратно отогнуть кверху, а затем вставить прибор в заранее подготовленные отверстия.
Завершают установочные работы подключением концов проводов к питающему проводнику через переключатель. Теперь можно подключать электроэнергию и пользоваться светильниками.
Выбор светодиодной подсветки
Перед покупкой СДЛ определите её назначение, функцию и технические характеристики.
Оттенок свечения
- Одноцветное свечение. Ленты, имеющие один оттенок (белый, синий, красный, зеленый, инфракрасное или ультрафиолетовое свечение) чаще всего применяют в больших выставочных/торговых помещениях, реже – в домашней обстановке.
- Разноцветное свечение. Как правило, это светодиодные RGB-ленты, которые могут менять не только свой цвет (красный, синий, зеленый), но и их оттенки. Управляется лента дистанционно с помощью пульта управления.
При выборе света помните о его психическом воздействии на человека, например, красный цвет оказывает раздражительное воздействие, синий – настраивает на работу, зеленый – успокаивает, желтый – нейтральный.
Мощность и плотность размещения
Плотность размещения светодиодов – это показатель, характеризующий количество кристаллов (240, 120, 60, 30), установленных на 1 метре платы.
Плотность размещения кристаллов на СДЛ
Плотность размещения диодов, в зависимости от вида подсветки:
- Направленная – 120 или 60 диодов.
- Контурная подсветка центральной части потолка (не вдоль периметра) – 60 диодов для большого помещения, 30 – для маленького. При размещении СДЛ:
- на откосах – 60 или 30 кристаллов.
- на полках – 120 или 60 кристаллов.
При этом на этапе проектирования контурной или направленной подсветки, нужно учитывать, что размер полок должен быть больше. Это позволит создать эффективно, отводить тепло и не допустить перегрева.
- Декоративная – 60 или 30 кристаллов.
- Общего назначение – 240 или 120 кристаллов, или
Мощность светодиодной платы можно посмотреть на упаковке (паспорте) устройства или рассчитать самостоятельно, как произведение мощности отдельного диодного кристалла на плотность и длину платы.
Например, на практике для направленной подсветки применяются ленты мощностью 5 Вт/м, для контурной – 8 Вт/м, лента на откосе – от 5 до7 Вт, лента на полочке – от 7 до 14 Вт.
Метраж
Перед покупкой СДЛ нужно определить её длину. Для этого рулеткой или сантиметровой лентой замеряется вся траектория прокладки платы.
Максимальный отрезок ленты напряжением 12 В или 24 В составляет5 метров. Каждый последующий отрезок имеет параллельное соединение с блоком питания.
Схема подключения СДЛ свыше 5 метров к блоку питания
Исключение составляют платы 220 В, их длина может достигать 100 метров.
Знание общей длины СДЛ позволяет сделать точные расчеты для подбора интенсивности света, мощности контроллера и БП.
Класс защиты
От типа помещения зависит степень защиты светодиодной платы от влажности и частиц пыли:
- IP20 – лента без защиты. Используется в жилых, сухих помещениях (спальня, гостиная, кабинеты).
- IP65 – лента с тонким слоем силиконовой защиты, но без электрической изоляции. Применяется в местах с возможной вероятностью влаги (например, в месте, где может быть протечка труб).
- IP68 – полностью изолированная лента. Не подходит для подсветки потолка в домашних условиях, т.к. силиконовый слой скрадывает свет и увеличивается вероятность перегрева диодов. Но такие платы можно использовать в помещениях с повышенной влажностью (бани, сауны, бассейны).
Степени защиты СДЛ
![](/mark_r_img.png)
