Порядовка печи-камина

Конструкционные особенности

Впервые в Россию этот агрегат пришел из Скандинавии, когда были разгромлены шведские войска под Полтавой. Уже тогда она пользовалась популярностью благодаря следующим характеристикам:

• экономичность в эксплуатации;
• возможность длительное время удерживать тепло.

Указанные параметры достигались за счет создания уникальной системы из нескольких каналов для отвода газов. Благодаря этому печь одновременно позволяла отапливать помещение, готовить пищу, включая выпечку хлеба, и сушить вещи.

Дизайнерское оформление печи «Шведка» предполагает различное исполнение с арками и иными необычными формами. При этом допускается одновременное использование:

• камина;
• лежанки;
• нагревательного бака с водой;
• сушильной камеры.

Печь «Шведка» из кирпича оборудуется следующими элементами:

• варочная плита;
• вытяжка;
• духовой шкаф;
• тепловой щиток.

Сооружая в доме подобную печь, заднюю поверхность конструкции следует размещать в жилой комнате. Лицевая сторона агрегата с топкой обычно устанавливается на кухне. Устройство предполагает монтаж дымохода, способного функционировать в следующих двух режимах:

• зимний: газы перемещаются по специально оборудованным каналам, прогревая жилье;
• летний: продукты горения направляются непосредственно в трубу.

Важным преимуществом «Шведки» являются ее небольшие габариты: 2,17х1,03х0,88 м (ВхДхШ). По конструкции печь может быть комбинированной или колпаковой, с тремя или пятью каналами.

1 – подина камина; 2 – два Г-образных штыря; 3 – решетка; 4 – стенки камина; 5 – поддувало с окном; 6 – поддувальная дверца; 7 – газоход; 8 – окно чистки; 9 – переходное окно; 10 – окно чистки; 11 – колосниковая решетка; 12 – духовой шкаф; 13 – топочная дверца; 14 – газоход; 15 – перемычка; 16 – перекрытие над порталом камина; 17 – железный уголок; 18 – плита; 19 – дверца для чистки; 20 – напуск; 21 – перекрытие над пространством плиты и боковой стенкой печи; 22 – варочная камера; 23 – каминная полка; 24 – смещение перегородки; 25 – газосборник; 26 – окно для чистки газосборника; 27, 28, 29 – перегородки; 30 – окно чистки; 31, 32 – задвижки; 33 – окно чистки; 34 – задвижка.

Виды колпаковых печей

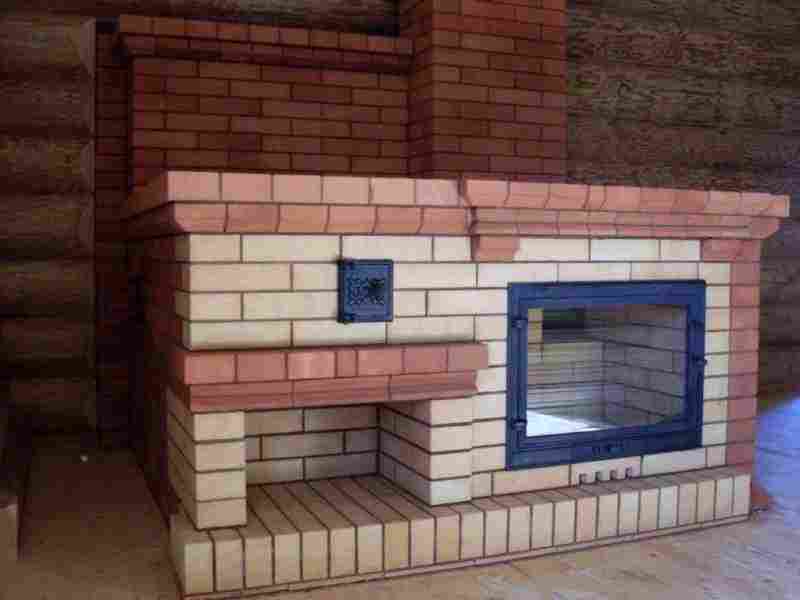

Кирпичная печь камин с лежанкой – 9 супер идей

Кирпичная печь отличается эффективностью распределения тепла. Если дополнить конструкцию лежанкой, то можно почувствовать себя богатырем и отдохнуть на приятно теплой поверхности печи. Печь камин из кирпича с лежанкой отопит помещение, позволит насладится видом огня и обеспечит место для комфортного отдыха. Ниже будут представлены 9 идей такой печи.

В печи камине из кирпича лежанки изготавливаются из различного материала. Главная задача передать приемлемое количества тепла и обеспечить надежность конструкции для выдерживания необходимых нагрузок.

Лежанка на печи может так же состоять просто из дополнительной кладки кирпичей. Главное обеспечить безопасность пользователя и допустить приемлемое количество тепла.

Кирпичные печи Кузнецова славятся более эффективным распределением тепла, благодаря определенной конструкции можно добиться правильного движения газов. Коэффициент полезного действия у большинства конструкцией печей Кузнецова не менее 90 процентов.

Печь камин из кирпича с лежанкой также может быть дополнена закрытой камера для выпекания хлеба. Лежать на печи и кушать свежий хлеб такая возможность даст ощутить все прелести русского давнего быта.

При расположении печи из кирпича с лежанкой в деревянном доме, важно оставить приемлемый зазор. Соблюдения определенного расстояния между печкой и стеной позволит повысит пожарную безопасность

Тема пожарной безопасности особенно актуально если конструкция печи камина из кирпича встроена в деревянную стену

Зазор между стеной и печкой придадут целесообразности такой постройки, но также важно замерить и контролировать теплоотдачу у деревянных стен

Объемные формы топки позволят более безопасно добавлять горючие и придаст виду печи более внушающий вид. Главное для такого камина использовать огнеупорное стекло и другие необходимые материалы.

У камина в печи дверцы могут быть распашными, это добавит постройки презентабельный вид.  Снизу топок обычно находится зольник, для сбора остатков горючего.

Печь камин из кирпича с лежанкой может быть различной конструкции и разного размера. Каждый пользователь выберет свой оптимальный вариант исходя из своего повседневного быта и наличия определенных потребностей.

Читать полностью (ссылка)

Преимущества и недостатки печи

Преимущества:

• • высокий показатель коэффициента полезного действия 75-85% (КПД);
  • топливо сгорает при высоких температурах;
  • печь работает на всех видах твердого топлива — древесина, каменный и бурый уголь, брикеты и т.д.;
  • несложность в обслуживании, нет необходимости чистить протяженные каналы (малое образование сажи);
  • долговечность эксплуатации печи;
  • эстетичный, оригинальный внешний вид;
  • высокая эффективность, многофункциональность;
  • экономичность;
  • длительное сохранение тепла;
  • форма и дизайн печей могут варьироваться в зависимости от назначения;

  • при периодичности топливных закладок в кузнецовку всего два раза в сутки можно иметь тепловой режим в доме, выгодно отличающийся даже от режима квартир с центральным отоплением.

    Квартира в многоэтажке имеет более частые температурные колебания, чем частный дом, отапливающийся печью Кузнецова, дающей равномерную тепловую отдачу между топками;

• совмещение печи Кузнецова и водяного отопления дома несложно и часто применяется на практике.

  Внутри топки устанавливают трубчатый теплообменник и соединяют его с трубопроводом отопительного контура. Основной плюс — теплотехника и теплоотдача печи при модернизации остаются неизменны, без малейших снижений эффективности;

• конструкция кузнецовки позволяет устраивать невысокие дымоходы, причем снижения тяги при этом не происходит. Данный факт несколько удивляет тех, кто впервые знакомится с конструкцией и работой данных печей;

• особенности внутренней конструкции печей Кузнецова позволяют устанавливать агрегат практически в любых помещениях любых размеров, независимо от того, для чего помещение предназначено.

  И в кухнях, и в общих комнатах печь выглядит солидно и эстетично, и органично вписывается во многие интерьеры;

• самая интересная и необычная в контексте домовой печи особенность кузнецовки: можно не закрывать вьюшку. Эта важнейшая деталь печи и одно из условий безопасной повседневной эксплуатации — для печи Кузнецова нужна только в том случае, если наступает внештатная ситуация.

  Дело в том, что когда процесс сгорания топлива подходит к завершению и начинается остывание, тяга в каналах печи перераспределяется самопроизвольно, «автоматом».

Именно печи колпакового типа и стали основой для создания многих бытовых, отопительных и варочных печей нового типа, которые дают значительно лучший эффект при меньшем расходе топлива.

Что можно сказать о недостатках печи.

В техническом отношении их нет, но кое-что учитывать все же нужно.

Печь Кузнецова не может иметь массивных стенок — это свело бы на нет многие из её достоинств. Но при этом она подвергается довольно высоким тепловым нагрузкам.

Поэтому данный агрегат должен быть тщательно рассчитан и выверен на этапе разработки и столь же тщательно, со скрупулёзным соблюдением всех требований технологии, построен. При малейших отклонениях от технического регламента «кузнецовка» получится весьма недолговечной.

Разновидности

Такие конструкции встречаются достаточно часто и имеют очень сложную структуру, которая позволяет решать несколько различных задач. Это привело к появлению большого количества отопительных печей, среди которых можно выделить несколько самых популярных:

• печь-камин Кузнецова;
• «голландка»;
• «шведка»;
• «финка»;
• колпаковая;
• Масютина и т.д.

Все они имеют свои отличительные особенности, но принцип действия их идентичен. Сегодня все чаще можно встретить печки с хлебной камерой, которые позволяют готовить еду и выпекать различные снадобья, придавая им оригинальный вкус.

Также большую популярность приобретают печи-камины с лежанкой другие конструкции, совмещающие в себя несколько функциональных возможностей.

Как сложить камин углового типа из кирпича собственными руками

Быстрый XXI век выделяется высокими напряжениями на работе, стрессовыми ситуациями в общественной жизни. Чтобы сделать меньше их негативное воздействие на организм, следует иметь место, где забываются не приятные моменты и на первоначальный план выступает тишина и вечность. Таким уголком релаксации может стать уютное кресло возле камина, где можно взглянуть на пляшущие огоньки пламени, послушать потрескивание головешек и подумать о чем-то дорогом и незабываемом.

Если нагрянет шумная компания, открытый огонь камина будет соучастником шуток и веселья, соберет около себя сослуживцев и друзей. Такой романтичный очаг неминуемо придется к месту в любом большом доме и маленьком домике на даче.

Многие хозяева жилой недвижимости решают приступать к созданию углового камина собственными руками, при этом не потратив средств на оплату услуг очень дорогого профессионала и сделав конструкцию соответственно с собственными желаниями.

Еще о кругленьких

Круглые печи теоретически вообще имеют массу преимуществ, только в доме не очень-то удобны. Однако немал спрос и на компактные передвижные печи, и вот тут предельно высокий КПД круглых многоколпаковок может оказаться решающим фактором, ведь при уменьшении размеров печи ее КПД резко падает из-за закона квадрата-куба.

Такие печи, разумеется, пришлось бы делать из металла. Это решает проблему чистки, печку можно выполнить разборной. Но выбор металлов, подходящих по соотношению теплоемкости и теплопроводности, крайне ограничен. Из недорогих – только чугун, но он тяжел и хрупок.

Однако есть металлический материал полегче и попрочнее с подобными свойствами. Это – продукция порошковой металлургии. Применительно к ножам-ножницам «порошковая дрянь» вполне оправдано, но для печи, в которой ничего не работает на сдвиг, порошковые детали могут оказаться находкой.

Вторая проблема, о которой уже говорилось – жаростойкая футеровка на своде первого колпака. Если удастся решить и ее, то, возможно, труды и старания Игоря Викторовича Кузнецова дадут плоды более обширные и весомые, чем сейчас кажется.

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Заготовка материалов

Прежде чем выстроить камин углового типа «Аннушка» собственными руками, закупите следующие строительные материалы:

• керамический (красный) кирпич полнотелый классических размеров 250 х 120 х 65 – 356 шт.;
• шамотный кирпич жаростойкий марки ША-8 – 55 шт.;
• задвижка трубы для дымохода 13 х 25 см;
• уголок железный равнополочный 50 х 5 мм длиной 60 см;
• то же, 80 см по длине;
• сталь листовая толщиной 3 мм, размер – 40 х 60 см;
• асбест, базальтовый картон.

Примечание. Кладочный раствор – очищенная глина с песком – необходимо приобрести в виде сухой приготовленной смеси. Для жаростойкой кладки берите состав «Мертель МШ-28».

Потому как сооружение весом в полторы тонны (не считая дымоотвода) нуждается в закладывании фундамента, заготовьте песок, бутовый камень и цемент М400 для заливки плиты. Каркас из арматуры вяжется из стальных стержней O10—14 мм. Также обзаведитесь инструментом, изображенным на картинке.

Достоинства колпаковых печей

Печки Кузнецова лишены большинства недостатков, омрачающих эксплуатацию канальных печек, и, кроме высокого КПД, обладают целым рядом достоинств:колпаковые печи могут работать на любом твердом топливе — угле, дровах, пеллетах и брикетах;</li>температура в топке высока, от 600 до 800 градусов, поэтому топливо прогорает полностью, оставляя минимум золы, а отсутствие узких мест и протяженных каналов позволяет избежать осаждения сажи. В результате печь нуждается в чистке очень редко;</li>на выходе из каждого колпака образуется «газовая вьюшка» — потоки теплого дыма не позволяют возникнуть противотоку холодного воздуха, поэтому печь не выпускает тепло после топки даже при открытой заслонке;</li>для кладки колпаковых печей требуется меньшее количество кирпича из-за свободного внутреннего пространства;</li>отопительные модификации печек при компактных размерах могут отапливать значительную площадь;</li>по этой технологии можно класть печи разного назначения, с оригинальной формой и дизайном, при этом незначительные изменения конструкции не влияют на работоспособность и эффективность печи.

На первый взгляд кажется, что эти печки полностью лишены недостатков, тем не менее, при их кладке необходимо соблюдать следующие требования:

1. Кладку ведут строго по схеме, иначе печка при топке может разрушиться.
2. Топливник и часть нижнего колпака, совмещенную с ним, выполняют из шамотного кирпича, выдерживающего высокие температуры. Кладку топки ведут с использованием специального раствора на основе шамотной глины.
3. Топку выполняют плавающей, без жесткой связи с остальными элементами конструкции. Это требование обусловлено разным коэффициентом линейного расширения у шамотного и керамического кирпича.
4. Пространство в 5 мм между топкой и стенками печки называется сухой шов, из него полностью удаляют остатки раствора и заполняют прокладками из минерального картона. Некоторые виды печей требуют оставления сухого шва не заполненным для беспрепятственного движения потоков холодного воздуха.
5. При кладке стенок печи для увеличения прочности каждый третий ряд армируют кладочной сеткой.
6. Дверцы топки и зольника, а также другие чугунные элементы устанавливают с зазором в 5 см с асбестовыми компенсационными прокладками.
7. Топку печи начинают после полного высыхания кладочного раствора, постепенно наращивая температурный режим.

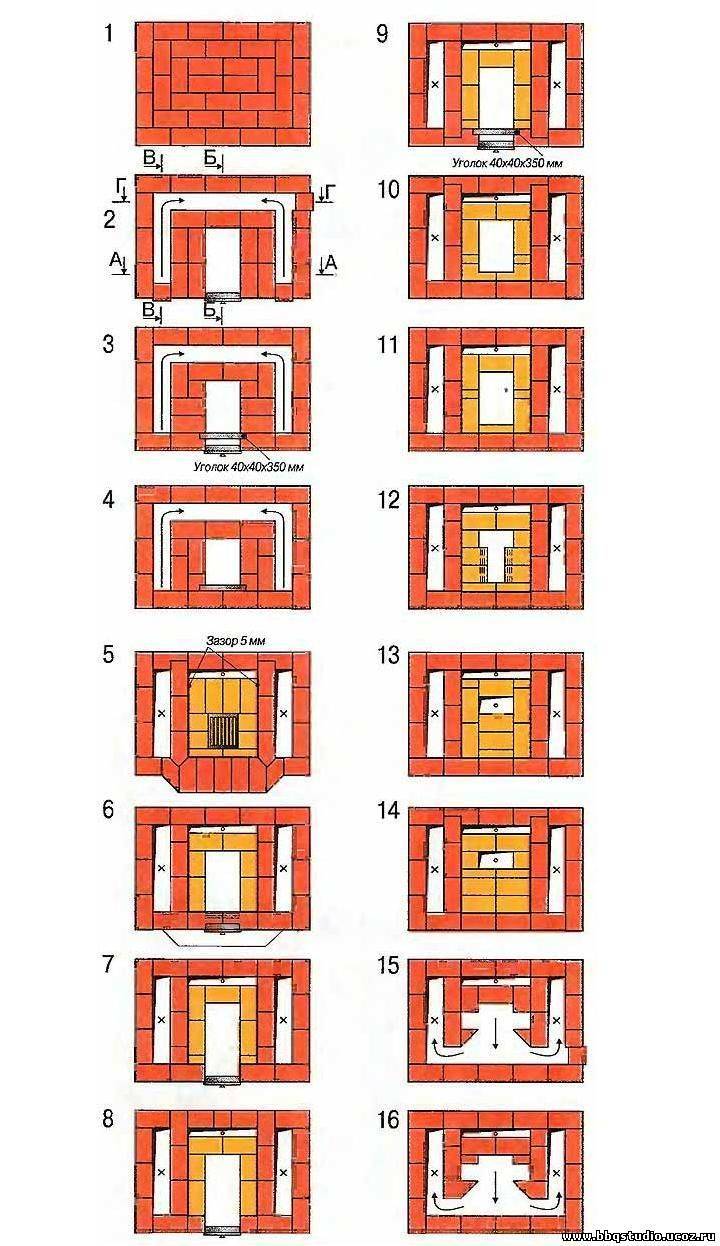

Схема-порядовка углового камина

Для установки камина в жилом доме необходим отдельный фундамент, даже когда очаг маленькой. Его следует производить на 10 сантиметров меньше, чем уровень чистового пола.

После того, как раствор отвердел, на него кладут 2 слоя рулонного кровельного материала для защиты от негативного воздействия влаги. После следует 2 кирпичного ряда. Потом приступают к кладке. Имеет пояснения, как выложить камин углового типа собственными руками порядовка в виде схем (прочтите также: “Как выложить камин собственными руками — хитрости и рекомендации”).

• отражающий экран, выполненный из стального листа покрытого толстым слоем цинка стали, его закрепят на стенки, которые будут контактировать с камином. При этом верхний краешек экрана необходимо размещать на 35 сантиметров больше, чем ряд снизу камеры сгорания. Стены камина необходимо отдалить от экрана на расстояние 8 сантиметров, что предполагают проекты каминов из кирпича;
• как учитывает на камин углового типа порядовка, по длине очага стены сбоку будут положены в 3,5 кирпича;
• для кладки начального ряда применяют глиняный раствор. Необходится удостовериться в соблюдении длины каждой из стен и перпендикулярность боков;
• нишу для дров создают в другом и третьем рядах. Ее перекроют 2-мя кирпичными рядами;
• на печь камин собственными руками порядовка имеет объяснение, что пятый ряд в топливнике требуется для очага, под эти цели нужно задействовать огнеупорный кирпич (прочтите: “Порядовки печей из кирпича собственными руками”);
• двенадцатый ряд станет перекрытием портала. Для внутренней его части требуется огнеупорный кирпич, а для наружной – кирпич для облицовки. Их устанавливают на уголки из металла и связывают глиняным раствором с торца.
• на 27 ряду устанавливают задвижку, срезав под ней четверть кирпича (прочтите также: “Портал для камина из древесины — украшаем конструкцию”).

Укладка камина, обращаете внимание на видео:

Инструменты и материалы, необходимые для возведения банной печи

Дело в том, что шамотный огнеупор позволяет максимально повысить температуру горения, ведь рабочая температура для этого материала составляет 1500-1900 градусов. Но здесь возникает другая проблема – если шамотный кирпич можно легко найти в строительном магазине, то специальную шамотную тугоплавкую глину необходимо заказывать заранее. Кладка топки и основного топочного колпака делается именно на такую тугоплавкую глину, и ни в коем случае не на цементный раствор.

Внешняя кладка печи обычно делается из красного полнотелого кирпича. Рассчитать его количество можно путем простого вычисления, где количество кирпичей 1 ряда порядовки проекта умножается коэффициент 0,8 и далее на количество рядов в проекте. Первый, самый нижний ряд конструкции заполняется полностью, а вот другие ряды, например, 7 или 10 имеют меньшее заполнение, за счет устройства внутренних каналов, по сравнению с первым рядом среднее заполнение остальных рядов обычно равно 0,8. Так что вычислить количество кирпичей таким образом довольно просто.

Во время работ необходимо будет выдерживать определенные пропорции и размеры, поэтому необходимо предусмотреть определенное количество базальтовой ваты или базальтового картона. Именно этим материалом заполняются пустоты между красным и шамотным кирпичом.

Металлическая фурнитура подбирается в соответствии со вкусом и пожеланиями владельцев, но и здесь стоит прислушаться к рекомендациям специалистов. Оптимальными считаются чугунные дверки и задвижки. Сталь конечно смотрится эффектнее и красивее, но чугун способен выдерживать более высокие температуры и не испытывать при этом такой деформации как сталь.

А вот что касается теплообменника и бака для нагрева воды, то здесь, наоборот советуют использовать специальную тугоплавкую сталь. Также рекомендуется из стали сварить емкость для камней каменки. Можно в принципе использовать и чугунную плиту, но тогда объем камней необходимо увеличить в 1,3-1,7 раз.

Работа по созданию кирпичной кладки требует точности и аккуратности, поэтому в арсенале обязательно необходимо иметь:

• Мастерок каменщика;
• Строительный уровень;
• Маркерную нитку;
• Отвес;
• Молоток каменщика;
• Станок для резки кирпича.

Бывалые печники советуют иметь, кроме этого, щетку с жесткой щетиной и несколько емкостей – для раствора и для воды. Назначение щетки – очистка поверхности кирпичей перед нанесением на них раствора, просто вымачивать в воде кирпичи нерационально воды прибавляет и без того солидный вес печи. К тому же, глиняный раствор, и без того долго сохнет и лишняя вода в массе кирпичей не будет способствовать быстрому высыханию кладки.

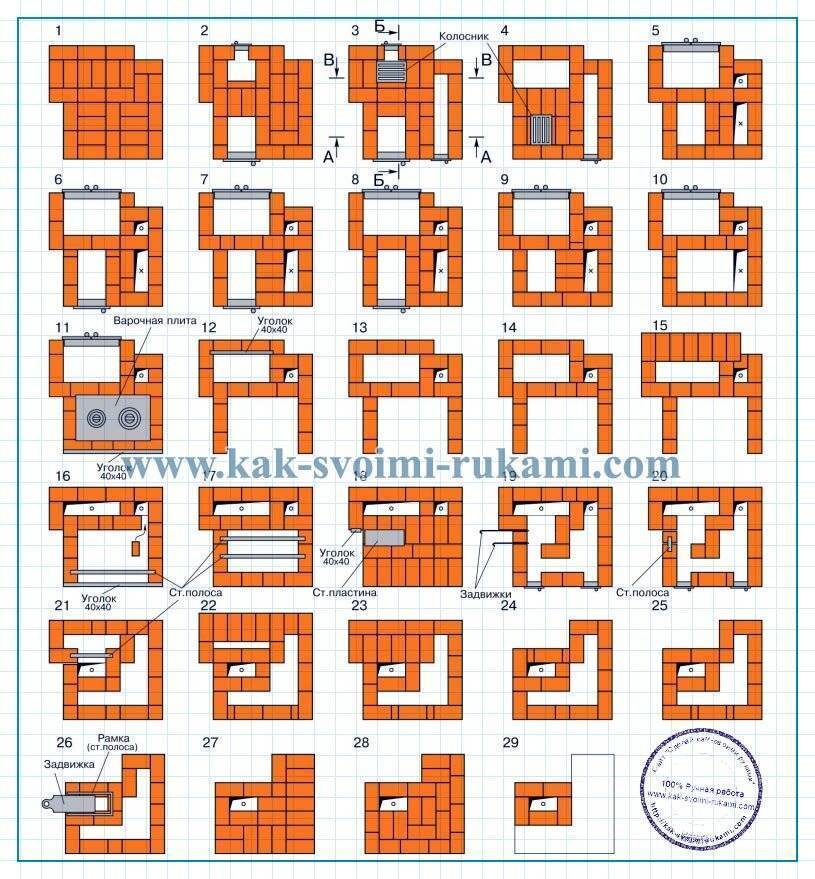

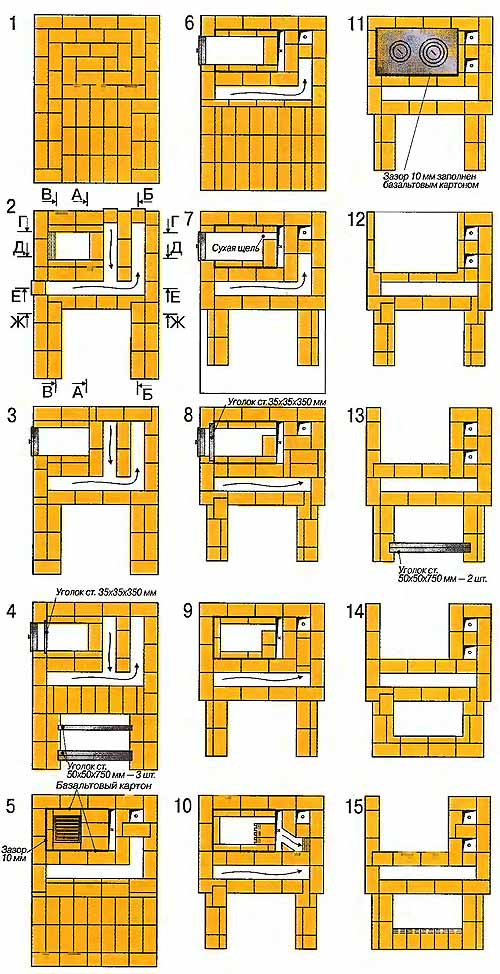

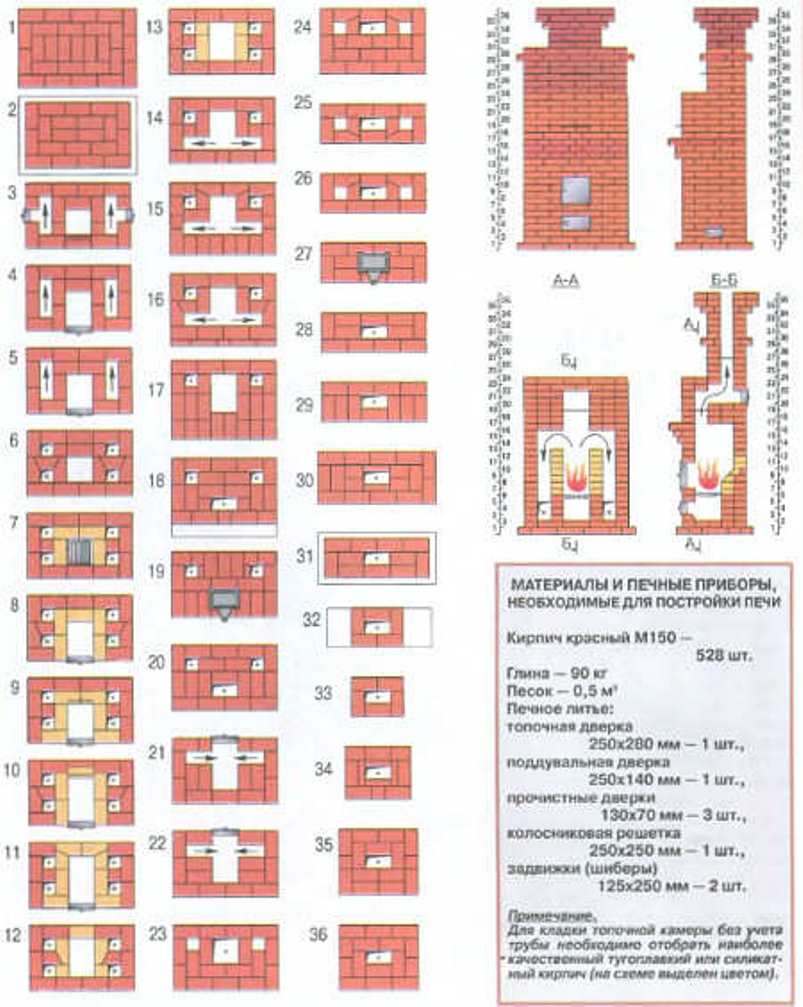

 Ну конечно главное что нужно иметь это порядовый план кладки печи. Порядовка банных печей из кирпича Кузнецова выложена в свободный доступ, поэтому, ее можно без проблем скачать и распечатать.

Особенности эксплуатации

Отличие печей Кузнецова в том, что они не требуют особенного ухода и очень просты в эксплуатации. Для них достаточно только заготавливать соответствующее сухое твёрдое топливо (дрова) в нужном количестве.

Так как КПД колпаковой печи очень высокое, то расход дров будет намного меньшим, чем в обычных печах, к которым мы привыкли.

В колпаковых печах практически не образуется сажа, так как она уходит на вторичное сгорание и прирост тепловой энергии.

• Перед началом эксплуатации печи её необходимо хорошо просушить. Для этого её надо протопить 2 раза в сутки по одному — полтора часа небольшим количеством топлива. Дверца поддувальной и топочной должна быть открытой.
• Не рекомендуют использовать для растопки щепки и картон в больших объёмах. Только на небольшое время они дадут максимальную температуру, что повлечёт за собой растрескивание кирпичей.
• Для растопки печи лучше всего использовать бумагу, лучины или бересту. Это позволит убрать холодный воздух из трубы дымохода, создать необходимую тягу и получить температуру горения дров около 350°С. Зимой, если печь длительное время не использовалась, то растопку рекомендуют проводить при открытой «летней» задвижке.
• После начала горения в камеру топки надо положить дрова для того, чтобы получить максимальную рабочую температуру 800–900°С.

Колпаковые печи практически не нуждаются в чистке, а если возникает необходимость, то лучше всего обратиться за помощью к профессионалам печникам. Они быстро и качественно очистят дымоход, топочную, колосниковую решётку и другие элементы печи.

Видео: строим печь Кузнецова своими руками

Следуя подробной инструкции и разработанной схеме, вы сможете самостоятельно построить удобную и функциональную печь Кузнецова в своём доме. Правильно подобранная схема модели сможет украсить собой дизайн любого интерьера помещения, а также будет полностью выполнять возложенные на неё функции — отапливать дом и служить кухней для приготовления пищи.

Что такое колпаковая печь Кузнецова и где она используется: достоинства и недостатки

Кузнецов начал разрабатывать проекты различных видов печей ещё в середине прошлого века. За все время своей работы он создал более 150 вариантов конструкций печей различного предназначения.

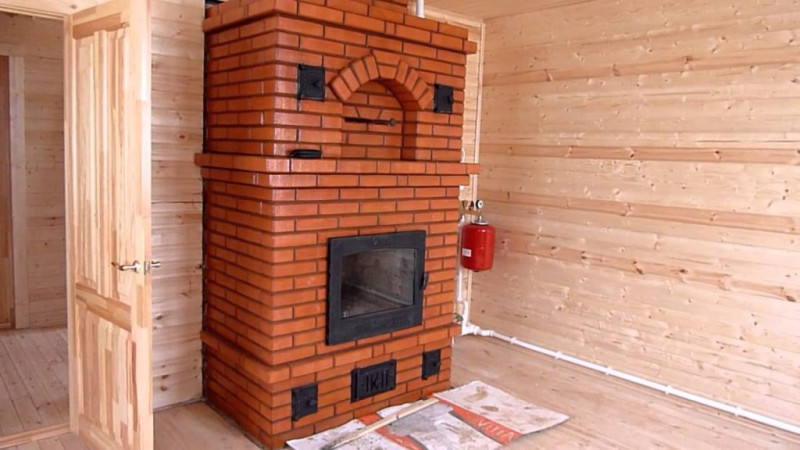

Колпаковая печь Кузнецова

Самые популярные проекты печей:

• Варочные (используются для выпечки и приготовления еды).

• Хлебные (могут совмещаться с варочными).

• Для отопления домов.

• Банные.

• Уличные (предназначены для гриля, барбекю или для создания большой кухни).

• Каминного типа (для создания дизайна интерьера и частичного отопления помещений).

На самом деле разновидностей печей Кузнецова намного больше, так как существует возможность строительства смешанных видов.

Основным показателем работы печи является повышение КПД (коэффициента полезного действия). Именно к этому и стремился Игорь Кузнецов, создавая колпаковые печи. В зависимости от своего предназначения мастер оснащал их улучшенными функциями и возможностями. Одни печи получили повышенную степень теплосбережения, другие новую усовершенствованную топку, а третьим обеспечили длительный срок службы.

Благодаря грамотной разработке проектов колпаковых печей, раскалённый воздух задерживается в них намного дольше, чем в обычных конструкциях, а охлаждённый быстро уходит в трубу дымохода по специальному углублению. Такое название они получили за счёт того, что внутри печи создаётся своего рода «колпак», который соединяет две части конструкции — нижнюю часть и топку. Также он разделяет газы на горячие и холодные.

Хлебная колпаковая печь Кузнецова

КПД колпаковых печей достигает 95%, в то время как обычные печи имеют только от 25 до 40% эффективности. Благодаря «свободному перемещению газов», которое обеспечивается за счёт внедрения системы Кузнецова, снижается образование сажи и увеличивается плавный нагрев печи. Такая печь на 4 кВт сможет быстро обогреть дом, площадью около 100 квадратных метров. При необходимости конструкция колпаковой печи позволяет установить в доме водонагревательный контур. А так как тяга по каналам распространяется в автоматическом режиме, то риск угара практически нулевой. Поэтому вьюшку можно не закрывать.

Преимущества колпаковых печей

• Равномерное прогревание печи и теплоотдача.
• Оснащается большим количеством мест, где можно установить металлический нагревательный элемент.
• Горят без сажи и дымообразования.
• Редко нуждаются в чистке (раз в несколько лет).
• Имеют низкий уровень теплопотери.
• Высокая степень экономичности.
• Устойчивость к появлению трещин.
• Возможность совершенствования дизайна.
• Имеют максимальную температуру сгорания топлива.
• Возможность топки различными видами твёрдого топлива.
• Сильная тяга даже при дымоходе небольшого размера.

Такие печи практически полностью лишены недостатков, кроме, естественно, сложностей при их возведении и расходов на приобретение материалов.

Строительство своими руками

Прежде чем приступить к строительству, необходимо выбрать подходящую модель (писали выше). Надо подсчитать ее мощность (для этого лучше всего воспользоваться онлайн-калькулятором), а также найти проект или порядовку.

Если готовая схема отсутствует, выполнить работу наугад вряд ли удастся даже опытному человеку. Порядовки колпаковых печей — это схемы поочередной выкладки каждого ряда. В них показаны все необходимые зазоры, материалы, другие нюансы. Если есть качественная порядовка без ошибок и описание к ней, то строительство сможет выполнить даже неподготовленный человек.

Работы производятся в два основных этапа:

1. Фундамент. Разбирают деревянный пол, выкапывают небольшой котлован и засыпают его слоем песка со щебнем. Трамбуют до состояния максимальной плотности. Затем устанавливают опалубку, внутрь помещают арматурный каркас, после чего заливают бетон. Выдерживают фундамент до полного застывания бетона (не менее месяца). В идеале строить печь вместе со строительством дома.
2. Кладка печи. Здесь все работы выполняются строго по указаниям проекта и порядовки. Никаких отклонений допускать не следует.
