Способы сборки
Предварительные монтажные работы
Полная сборка и монтаж коробки в стеновой проем
На завершающем этапе выполняется полная сборка дверной коробки и монтаж ее в соответствующий стеновой проем.
- В поперечной коробке ножовкой выполняется обрезка концов под 45 градусным углом. Это обеспечит ровную и надежную стыковку всех элементов. При этом ширина проема должна превышать размеры полотна двери на 6 мм.
- Дрелью проделываются отверстия в срезах углового типа для правильного соединения коробки. Многие модели дверей, которые комплектуются наличниками и откосами, оснащаются специальными срезами и крепежными элементами. В таком случае нет необходимости в высверливании дополнительных отверстий.
- Далее откосы аккуратно укорачивают в соответствии с размерами готовой двери, соблюдая технологические зазоры между полом и нижней частью двери в 15 мм.
- Все элементы коробки складываются в конструкцию, имеющую форму буквы П на ровной поверхности и надежно соединяются саморезами.
- В пазах, которые предназначаются для монтажа шарнира, выполняется сквозное отверстие для фиксации собранной коробки к стеновой поверхности. Коробка фиксируется вверху проема на длинный саморез.
- Вертикальность расположения стойки, к которой фиксируются дверные петли, проверяется строительным уровнем. Коррекция выполняется при помощи клиньев, вбиваемых в паз между стойкой и откосом.
- Аналогичная процедура проводится со второй стойкой.
- Горизонтальное расположение перемычки конструкции должно быть параллельно напольной поверхности. Коррекция выполняется клиньями.
- После полной проверки положения коробки, конструкция надежно фиксируется снизу на саморезы.
- Далее рекомендуется выполнить навешивание двери, чтобы проверить правильность проведения работ.
Пошаговая инструкция по сборке и установке коробки предполагает еще один важный этап – навешивание полотна.
Навешивание полотна выполняется при помощи саморезов, при этом петли надежно скрывают фиксирующие элементы. При правильном навешивании не должно быть произвольного открывания/закрывания двери.
После надежной фиксации коробки и установки полотна, деревянные клинья удаляются из технологических зазоров, а имеющиеся щели заполняются монтажной пеной, предварительно закрыв все установленные элементы фурнитуры малярным скотчем.
Даже начинающий мастер при наличии необходимых инструментов может выполнить свой первый монтаж двери, будь то квартира, дом или баня. Главное, соблюдать все этапы работ и тщательно проверять правильность фиксации всех элементов конструкции.
Особенности двухстворчатых дверей
- Превращают широкий дверной проём в преимущество за счёт визуальной гармонии и удобства в использовании (позволяют проносить помещение крупные габаритные предметы, пропускать большое количество людей);
- Чаще всего двухстворчатые двери изготавливают по индивидуальному заказу, чтобы учесть все особенности помещения и целей;
- В два раза больше вариантов для дизайна;
- Увеличенный размер требует более прочной рамы и использование усиленных дополнительных петлей, что не может не отобразиться на стоимости;
- С стандартные двери с двумя створками могут открываться только в одну сторону, поэтому эту особенность нужно обязательно учитывать при покупке;
- Замковая группа конструкции является надёжной защитой от взломов.
Створки распашных дверей не обязательно должны быть одинаковой ширины. Так, например, в дверной проём шириной в 1,3 метра можно установить двери со створками 0,9 и 0,4 метра. Мы, как лидирующая на рынке компания, предлагаем двухстворчатые двери с различными характеристиками. Неизменным остаётся лишь высокое качество исходного сырья и готовой продукции.
Для того чтобы определиться с подходящей конструкцией распашных дверей, необходимо разобраться с их видами, представленными на рынке.
Как запилить дверную коробку под 45 градусов правильно

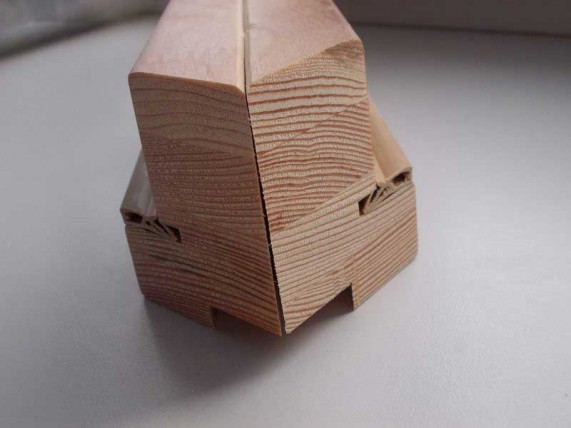

В основном под углом 45 градусов запиливают дверные коробки с округлым сечением. Если присутствует порог, то запилы придется делать на всех деталях. При отсутствии порога на стойках зарезка производится только с одной стороны, а на поперечине – с обеих.
Существует два способа запиливания дверной коробки под углом 45 градусов, выбирать который можно на свое усмотрение
Способы запиливания под 45?:
- С помощью стусла. На брусе сначала делаются отметки простым карандашом, маркером или просто выдавливаются острым предметом. Затем брус устанавливается и фиксируется в стусле. Следует аккуратно отпилить брусок, чтобы не было сколов.
- Торцовочной пилой с вращающимся столиком. На станине устанавливается брус под нужным углом, на котором нанесена разметка. Пила быстро и легко отпиливает лишнюю часть, оставляя гладкий спил без трещин и сколов.
При сборке конструкции саморезы вкручиваются под углом. Этот шаг необходим для надежной фиксации коробки.
Обрезка

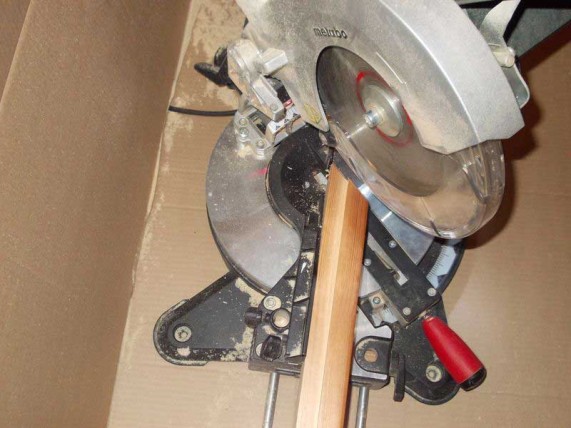

Для обрезки элементов будущей двери идеально иметь торцовочную пилу. Но это удел профи. Если такого инструмента в наличии нет, то используем стусло и обычную ножовку.
Не рекомендуется работать без стусла. Стоит чуть скосить рез, и элемент будет испорчен. По крайней мере, выглядеть будет невзрачно.
Обрезав все три детали в размер, вырезаем пазы на верхней перекладине для окончательной сборки. Размер определяем по месту, приложив один элемент к другому и отчеркнув карандашом.
Аккуратно делаем разрезы с обеих сторон до нужного места
Ненужные части осторожно отделяем, используя стамеску

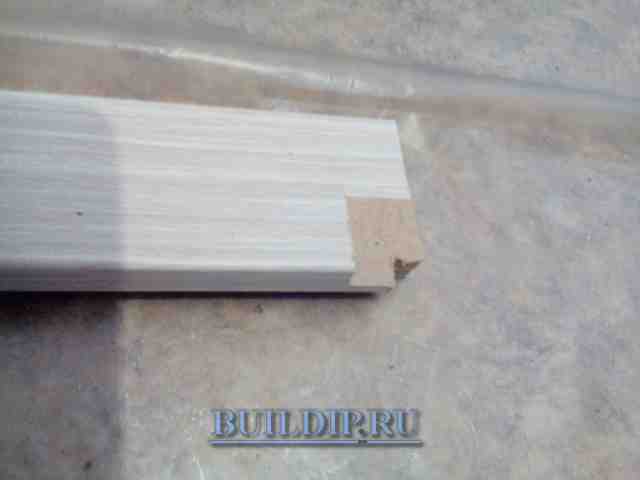

Вид в конце должен получиться такой.
Видите, на фото выше уголок с краю перекладины аккуратно выбран? Это сделано для случая, когда ширина коробки меньше, чем толщина стены в месте установки. Тогда нужно будет дополнительно устанавливать доборный элемент. Если заранее не выбрать уголок, то он помешает установке добора. Если добор не планируется, то это действие не понадобится.
При этом легко соединить эти звенья между собой.
Подгонка элементов дверной коробки.
Для каких целей используется евроблок
Люди, живущие в домах с достаточно толстыми и плотными стенами, не понаслышке знают о проблемах эстетичного оформления дверного проёма. Для того, чтобы дверной проём выглядел качественно и красиво, придётся проводить дополнительные процедуры по отделке и оформлению стен.
Для того, чтобы не мучиться с оформлением откосов, ремонтники прибегают к простейшей процедуре и монтируют откосы при помощи коробки. Это смотрится очень красиво и эстетично, кроме того, позволяет как можно дольше сохранить внешний вид самой двери.
Телескопический блок не требует дополнительных затрат и умений в сфере установки. Достаточно провести базовые процедуры по монтажу.
Снятие размеров
Для того что бы изготовить коробку двери своими руками необходимо снять размеры. Это можно сделать двумя способами:
- Снять размер проема;
- Снять размер уже установленной двери.
Рассмотрим первый вариант – замер проема. При использовании этого метода необходимо сделать замер каждой стороны рамы, а именно высоту проема и его ширину в нескольких местах. Так же необходимо замерить диагональ проема, она служит контрольным размером при изготовлении коробки. Есть еще один немаловажный замер – это толщина самого короба, он зависит от толщины самих стен.
Второй вариант – снять размеры по уже установленной двери. Сначала делаются замеры боковых сторон и приплюсовываются по пять сантиметров к каждому замеру. Затем, измеряют порог, оставляя место под припуски.

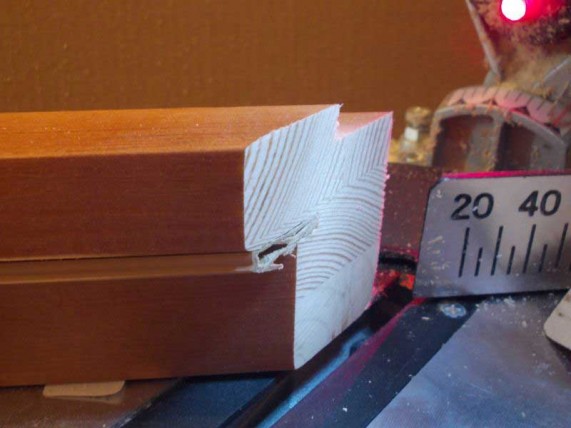

Как правильно запилить торцы дверной коробки
Одним из правил «хорошего тона», является запиливание стыков короба
и наличников под углом в 45 градусов. Самый качественный запил производится с помощью торцовочной пилы. Если у вас нет возможности использовать этот инструмент, можете воспользоваться стуслом и специальной ножовкой для сверхчистого реза «пасовкой» или «шиповкой». Очень рекомендую для начала потренироваться на обыкновенных брусках и «набить руку».
Сначала запиливают боковые элементы короба
. Не следует сразу отрезать стойки по длине. Объясню, почему. Если вы сделаете неправильный запил верхней части под углом 45 градусов, у вас уже не будет возможности исправить ошибку, отрезав еще раз, ведь стойка уже укорочена, и делать ее еще короче, будет просто некуда. Сначала запилите самое сложное, то есть, верхние угловые стыки и проверьте правильность запила угольником. Угол должен быть четким, без отклонений, а плоскость реза идеально ровной. При отклонении даже в пару градусов, при сборке коробки, вы не сможете добиться на стыках угла в 90 градусов, что является обязательным условием качественной работы.
Закончив с запилом стоек, переходим к поперечному элементу короба
. Тут так же нужно быть очень внимательным. Ведь второй конец нужно будет запилить не только под углом, но и по длине, так, чтобы остались необходимые зазоры между дверным полотном и боковыми стойками короба. Длина внутренней части, обращенной к дверному полотну должна быть на 8 мм. больше ширины дверного полотна
. Если ширина дверного полотна составляет 60 см., то длина будет 60,8 см. Сделайте точную разметку и совершите распил.
Теперь необходимо отрезать боковые стойки по длине. Тут есть небольшой нюанс, который нельзя упустить из виду. Мало того, что нам нужен зазор над верхней частью дверного полотна, необходим зазор внизу примерно в 10 мм. Но пол, на который будет установлена коробка, может оказаться не идеально ровным, или «не в уровне». В этом случае, если мы отрежем боковые стойки одинаковой длины, то при установке дверную коробку перекосит, ведь одна стойка будет выше другой.
Чтобы этого избежать, необходимо проверить плоскость пола в дверном проеме по уровню. Удобнее всего здесь использовать лазерный нивелир, но и обычным реечным уровнем можно с успехом увидеть разницу. Необходимо лишь, чтобы сам уровень поместился в ширину дверного проема. Если уровень короткий, то сделайте следующую нехитрую операцию. Отрежьте ровный брусок необходимой длины, и уже на него поставьте уровень, тем самым увеличив его длину.
Итак, скажем для примера, что вы обнаружили разницу в высоте пола по краям дверного проема в 6 мм. Как быть дальше? Стойку, которая будет опираться на низкое место, нужно сделать длиннее на эти самые 6 мм. Делаем расчет таким образом. Боковые стойки должны на 13 мм. превышать длину дверного полотна, и равняться 2,013 метра, что включает в себя длину полотна (2 метра), зазор над полотном (3 мм.) и зазор под ним (10 мм.). Добавим к стойке, опирающейся на низкое место разницу в 6 мм. и получим 2,018 метра. Если же пол ровный и четко по уровню, то и стойки должны быть одинаковой длины (2,013 метра).
Теперь, когда все элементы короба запилены можно было бы начать сборку, но сначала следует разметить места для петель на дверном полотне и коробе.
Немного о разновидности межкомнатных дверей
Строительный рынок пестрит предложениями. Не исключение межкомнатные двери. Выбирайте что угодно душе, доступно карману. Но не торопитесь с покупкой. Нужно учесть особенности расположения комнат в доме или квартире, размер дверного проема, специфику открывания дверей. Межкомнатные двери бывают:
- распашные однодверные или двухдверные;
- раздвижные купе (встроенные в стену или поверх стены);
- гармошка;
- потайные.
Каждая имеет отличительные особенности, требует индивидуального подхода к установке, фурнитуре. Ручки могут устанавливаться на поверхности полотна или утоплены внутрь; поворотные или нажимные.
Петли для разного вида межкомнатных дверей свои. Чаще всего состоят из двух частей: одна крепится к полотну, другая к вертикальной стойке коробки.
Распашная двудверная конструкция двери.
Для купейных межкомнатных дверей предусмотрена система верхних/нижних направляющих. Зная особенности установки разного вида дверей, сделать все самостоятельно не составит труда. А теперь обо всем по порядку.
Монтаж
Монтаж своими руками производиться в два этапа. Первый – это сборка. Сборку необходимо производить на ровной горизонтальной поверхности, например, на полу.
Необходимо соединить все детали вместе и подогнать под размеры полотна. Если все совпало – приступайте к монтажу.
Подробный видео инструктаж на видео ниже:
Установка производиться в такой очереди:
- Снимаются мерки с двери и определяются места под петли.
- Снимается не большой слой дерева, что бы навесы легли в одну линию со стойкой.
- Смонтировать все детали.
- Установить коробку в проеме.
- Подгон положения планок и проверка вмонтированного короба по уровню.
- Фиксация короба клиньями.
- Крепеж коробки болтами.
- Установить распорки между коробкой и проемом.
- Заполнение пустоты от короба до проема монтажной пеной.
- Удаление выпирающих клиньев и высохшей пены.
Если все условия по изготовлению и сборке выполнены, то это операция не составит вам труда.
Как самим установить полотно в собранную конструкцию?
Нанесение разметок и распил заготовок
Чтобы выполнить разметку верхней части дверной коробки, нужно сверху приставить брусок и нанести метки с зазором 2–3 мм. В качестве шаблона удобно использовать упаковочный картон. Толщина такого материала идеально выглядит и помещается в проём. Отметки проделывают любым грифельным карандашом, имеющим острый конец. Для формирования ширины необходимо добавить 6 мм. Доски от дверной рамы обрабатывать на станке по проделанным отметкам.
Шпонированный материал натурального качества затрудняет распил, так как его толщина порой достигает 1 мм. Доска будет утыкаться в другую сторону, так как уклон будет значительным. Заострённая стамеска в местах запила удаляется удобным образом. Это даёт идеальную форму, обеспечивает полное и качественное примыкание всех сборных частей.
Затем производятся боковые работы и подготовка поперечных боковин. Размеры несколько раз перепроверяют, чтобы коробка не стала слишком маленькой или, наоборот, большой. Если такое всё же произойдёт, то нужно будет заново выполнять все действия, использовать новый чистовой материал, а старый отложить в сторону на случай необходимых частей от него.
Фрезерование под петли
Чем чётче будет выполнено присаживание отверстий, тем правильней сядут петли на дверце. Это даёт гарантию долгой службы межкомнатной двери.
Внимание При сверления петель важна выдержка размеров и конфигурации. Важны глубина и расстояние
От вертикального и горизонтально краёв эти параметры должны соблюдаться
Сверло в данном случае должно находиться строго перпендикулярно по отношению к детали
От вертикального и горизонтально краёв эти параметры должны соблюдаться. Сверло в данном случае должно находиться строго перпендикулярно по отношению к детали.
С закруглёнными краями нужно работать аккуратно, так как они могут повреждаться при установке. Для работы хорошо иметь ручной фрезер. На этом инструменте выставляются ширина выборки с учётом размера петли и глубины в зависимости от её толщины. Станок устанавливается на доску короба для фрезерования посадочного гнезда по заданным меткам. Округлости нужно убрать с углов стамеской.
При работах нужно быть осторожными и предельно аккуратными, так как заготовки должны оставаться невредимыми. Растрескивание даже в малой степени приведёт к невозможности дальнейшего монтажа.
Установка
В проём аккуратно помещается рама, на время монтажа дверная коробка крепится ненадолго подготовленными обрезками картона. Со стороны петель нужно проверить положение короба строительным уровнем. Клиньями проводится регулировка зазоров, упрочнение конструкции. Клинья изготавливаются из оставшихся элементов брусьев
Установка выполняется под петлями, при этом важно не забыть произвести монтаж по обоим верхним углам
Чтобы была соблюдена строгая вертикаль, а рама была расположена правильно, её измеряют лазерным уровнем. Монтаж коробки производится через дырки под шурупы. Поверхность должна быть очищена от пыли, грязи. Для этого её опрыскивают водой. Если коробка устанавливается с порогом, то выполняют работы немного иначе, но по тем же принципам. Во всём остальном установка межкомнатной двери с порогом ничем не отличается от простой установки.
Сбор коробки межкомнатной двери легко выполнить самостоятельно. Нужно запастись материалами, вооружиться необходимыми инструментами. Соблюдая технику и последовательность сборки, коробка собирается быстро.
Сборка дверной коробки с порогом
Теперь стоит рассмотреть процесс сборки дверной коробки с порогом. Соединять элементы коробки, для разнообразия, будем не под углом 45°, как в вышеописанном случае, а под углом 90°. Делаем это специально в надежде, что лишние знания никому не помешают.
Сооружение дверной коробки с порогом
Деревянный порог в конструкции коробки
Кроме того, такое соединение элементов дверной коробки считается более прочным. Если в первом случае длина саморезов ограничивалась толщиной углового соединения, то теперь эти ограничения снимаются, саморез может входить в тело бруска на 2?3 сантиметра. Более прочное соединение повышает устойчивость порога дверной коробки, а на него могут действовать значительные усилия.
Замеры и подготовка
Проверка состояния дверного проема, проверка уровня пола по углам, снятие размеров, подготовка мест для установки петель и сверление под шурупы крепления коробки ничем не отличается от сборки дверной коробки без порога. А дальше начинаются отличия.
Шаг 1. Отпилите верхний горизонтальный брусок коробки. Его длина должна равняться ширине дверного полотна плюс 6 миллиметров на зазоры с обеих сторон коробки. Таких заготовок нужно сделать две – одна используется под порог двери.
Разметка и распил заготовок
Шаг 2. На вертикальных брусках коробки нужно снять выступающую упорную четверть. Имейте в виду, что в чистоте размер вертикальных стоек дожжен равняться высоте дверного полотна плюс 6 мм на зазоры с двух сторон. Кроме того, левая и правая вертикальные стойки дверной коробки должны учитывать разность высоты пола в углах дверного проема. Все технологические операции мы уже описывали в первом примере, повторяться нет смысла.
Для того чтобы снять четверть, приложите к торцу вертикальной стойки коробки горизонтальную часть и отметьте ее ширину. Замер делайте с максимальной точностью, не допускайте появления щелей в соединении. Как бы потом вы их ни заделывали, настоящий мастер всегда увидит недочеты. По отмеченной линии аккуратно надпилите выступающую четверть, глубина пропила должна равняться высоте четверти. Пилите только ножовкой с мелкими зубьями, инструмент, как и всегда, должен быть в надлежащем состоянии.
Снятие четверти коробки
Запиливание четверти
Шаг 3. С торца вертикальных брусков стамеской уберите четверть. Работы делайте очень аккуратно. Плоскость бруска после удаления должна быть идеально ровной по всей ширине. Во время работы правильно держите стамеску. Она имеет нижнюю плоскую часть, а верхняя заточена под углом. Верхняя плоскость всегда должна быть видна, в противном случае стамеска самопроизвольно будет врезаться в дерево, ровная поверхность не получится. Это правило касается всех случаев работы стамеской. Сделайте такие же работы со всех сторон дверной коробки.
Шаг 4. Положите детали на ровную поверхность и соедините вначале верхнюю часть дверной коробки. Перед ввинчиванием нужно предварительно в деталях просверлить отверстия немного меньшего диаметра, чем диаметр саморезов. Это исключит вероятность растрескивания или появление зазора между деталями во время соединения.

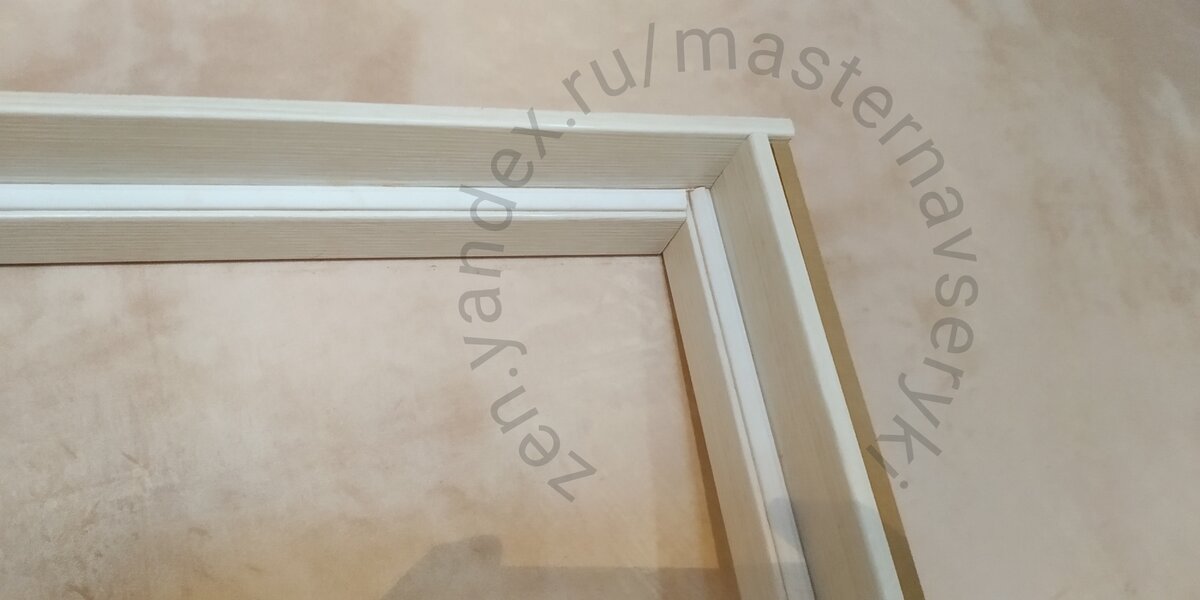

Сборка верхней части коробки

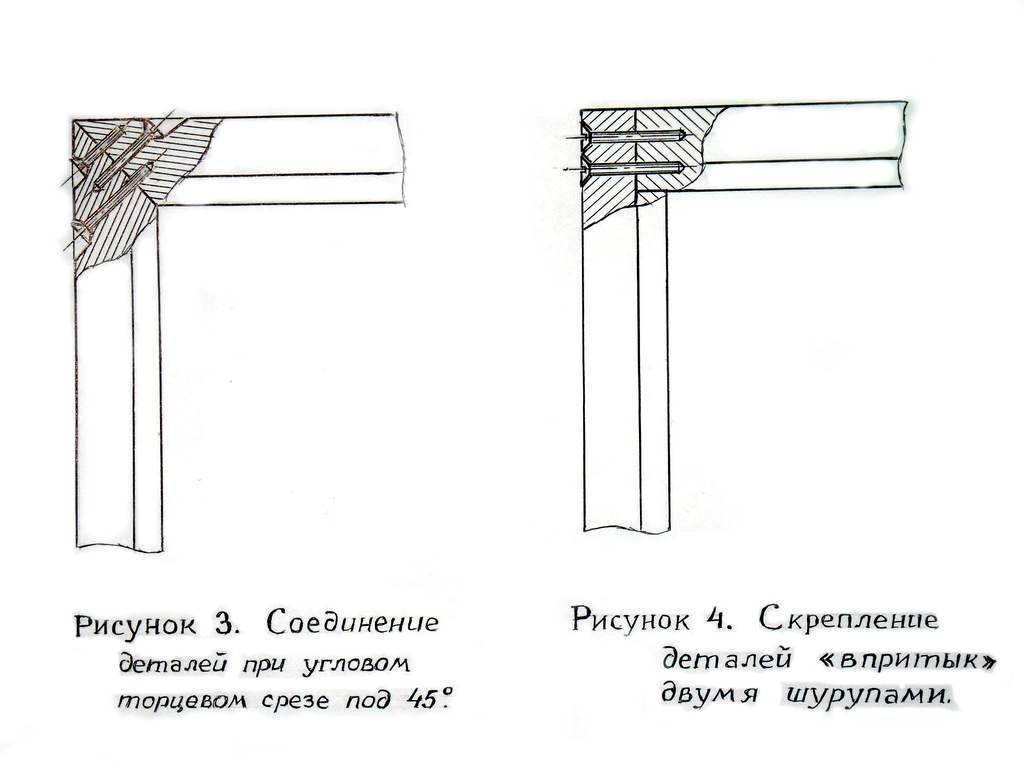

Схема сборки углов
Шаг 5. Советуем перед сборкой порога проверить соответствие его размеров и правильность места расположения. Для этого аккуратно положите собранный каркас коробки из двух вертикальных и одного горизонтального элементов на ровную площадку и поставьте на место дверное полотно. Отметьте точное положение петель на полотне, проверьте все зазоры по периметру дверной коробки и полотна. Пока нет порога, вертикальные стойки можно немного двигать. Еще раз проверьте расстояния, проверьте правильность изготовления порога и при необходимости исправьте допущенные ошибки, в таком положении у вас есть возможность немного поправить размеры.
Крепление порога
Далее все по ранее описанной схеме. Подготавливайте посадочные гнезда под петли на полотне, фиксируйте саморезами порог дверной коробки и устанавливайте ее в дверной проем.
Установка дверной коробки – фото
Порог классической двери
Размеры дверной коробки
Относительно размеров дверей строительные стандарты в разных странах отличаются. Например, в нашей стране стандартной считается ширина распашной двери 600 мм, 700 мм, 800 мм, 900 мм. Аналогичные нормативы в Испании или Италии. А вот во Франции нормой считается 690 мм, 790 мм и 890 мм.
Что выбрать? Чаще предпочитают придерживаться отечественных норм: выбор больше. Установка несоотвествующих строительным нормам дверей ведет к тому, что для их замены вам нужно будет искать такие же или переделывать дверной проем. Других особенностей нет.
Вообще, ширина дверного полотна и дверного проема регламентируется ГОСТом. Он определяет их в зависимости от помещения:
- в кухне ширина двери должна быть не менее 70 см, высота 2 м;
- ванные — ширина от 60 см, высота 1,9-2 м;
в комнаты — 60-120 см, высота 2 м.
Но реалии таковы, что подстраиваемся мы под то, что нам досталось от строителей. Потому чтобы определить размер двери и коробки необходимо замерить имеющийся проем. По результатам (самое меньшее значение) выбрать габариты блока, которые будут немного меньше. Обязательно меньше, так как необходим зазор на установку крепежных элементов и распорок.
Есть еще такой параметр, как глубина коробки. Стандарт — 70-80 см. Но во многих частных домах толщина стены бывают в разы шире. Тогда двери устанавливают вровень с одной из стен так, чтобы проем и откосы не мешали их открывать. Оставшуюся ширину проема можно или заштукатурить и отделать аналогично стенам, или установить доборную планку, которую подбирают в тон дверному полотну и наличникам двери.
Как устанавливать доборную планку читайте тут. Об установке наличников на двери написано тут.
Доборы к коробкам с пазом и без него
Купить для обустройства загородной постройки можно двери:
- с коробками, в наружной стороне которых заранее выбрана пазовая четверть для совмещения с доборами;
- с коробочным брусом без вышеуказанного приспособления.
С первым вариантом все относительно просто. Для него подойдут деревянные или древесно-стружечные планки сантиметровой толщины. Ширину планок-панелей меряют с установленным в проем коробом-основой. Можно и без него, но учесть, что добор ее лишь дополняет, необходимо. Определяет ширину расстояние от края проема до торца выемки-четверти в коробке. То есть, ширина добора равна сумме недостающей для полного покрытия проема ширины и поперечного размера выемки. Чаще всего это 1 см, но могут быть и другие варианты.
В полном сборе крайняя линия доборов должна быть заподлицо с линией проема. Миллиметровые излишки стесывают рубанком, впоследствии все закрывается обналичкой.
Доборное расширение дверной конструкции с пазом нужно лишь прибить к неустановленной в проем основе с обратной стороны небольшими оцинкованными гвоздями с шагом 20-35 см. Можно просто вставить в выемку зафиксированной заранее в проеме коробки, предварительно смазав места состыковки клеем.
Если в распоряжении исполнителя окажется коробочный брус без сделанной изготовителем выемки, он может:
- выбрать четверть самостоятельно фрезерной машинкой с вмонтированной линейкой и прямой фрезой, после чего коробка автоматически переходит в клан дверных элементов с приспособлением для установки добора;
- прикрепить доборы к коробочному брусу через высверленные с торца насквозь отверстия саморезами;
- установить доборные элементы на привинченные к стене саморезами бруски, располагают первый из них в 20 см от поверхности пола и далее через 55-60 см;
- «посадить» доборы вместе с коробкой внутрь своеобразной основы из гипсокартона или из фанеры;
- соединить коробочный брус без четверти с планками доборов посредством установки рейки, проходящей с наружной стороны конструкции вдоль всей линии совмещения;
- вышеописанную рейку или планки из фанеры крепить не сплошной полосой по периметру, а отдельными отрезками.
В зависимости от массивности данного дополнения дверного блока, хозяин сам выбирает, как установить доборы на дверь. Любой из указанных вариантов несложен и вполне осуществим собственноручно.
