Измерительный прибор амперметр – что это и как лучше выбрать

Общие сведения о приборе

Законы электрической цепи преподаются в учебных заведениях. Каждому подростку известны нюансы про направленное движение заряженных частиц. Оно представлено перемещением электронов по проводнику и называется электричеством. Если рассматривать практическую сторону, любое перемещение чего-либо в природе (воздушные массы, заряды, вода в реке) может приносить пользу человечеству.

На основании этого создаются различные устройства, просчитывающие и измеряющие всевозможные величины. Например, чтобы иметь подробное представление про ток, стоит воспользоваться амперметром. Прибор без труда определяет численность заряженных частиц, которые пересекают установленное в проводнике сечение за определенный период (единицу) времени, что и является силой тока.

Как подключить амперметр

Амперметр необходимо подключать в строгой последовательности – он располагается между источником электропитания и нагрузкой. Для проведения правильных измерений необходимо четко знать тип напряжения в источнике электропитания – постоянный или переменный ток. Использовать необходимо только соответствующий для конкретного типа тока прибор.

Разъясним детально, как необходимо подключить амперметр, чтобы получить точные и корректные показатели тока:

• требуется выбрать необходимый шунт, максимальный ток которого ниже тока, который нужно замерять;
• затем амперметр подключается к шунтам специальными гайками, расположенными на самом амперметре;
• подключение амперметра осуществляется только после обесточивания измеряемого прибора посредством разрыва электрической цепи;
• включите амперметр в цепь с шунтом;
• соедините элементы правильно, чтобы обеспечить четкое соблюдение полярности для корректного отображения данных;
• подключите электропитание, после чего можно считывать результаты на амперметре.

В качестве мер предосторожности отметим, что ни при каких обстоятельствах не следует подключать амперметр в розетку без какой-либо нагрузки. Поскольку устройство обладает небольшим входным сопротивлением, при подключении без нагрузки он просто сгорит

Сферы применения амперметров включает как крупные промышленные предприятия по выработке и распределению электроэнергии, так и строительство, автомобилестроение, наука. Также они применяются в бытовой сфере среди владельцев автомобилей для проведения самостоятельных измерений автомобильных приборов.

Токовые клещи — амперметр для бесконтактного измерения больших токов.Схема включения амперметра

Амперме?тр (от ампер + metreo «измеряю») — прибор для измерения силы тока в амперах. Шкалу амперметров градуируют в микроамперах, миллиамперах, амперах или килоамперах в соответствии с пределами измерения прибора.

В электрическую цепь амперметр включается последовательно с тем участком электрической цепи, силу тока в котором измеряют. Поэтому, чем ниже внутреннее сопротивление амперметра (в идеале — 0), тем меньше будет влияние прибора на исследуемый объект, и тем выше будет точность измерения. Для увеличения предела измерений амперметр снабжается шунтом (для цепей постоянного и переменного тока), трансформатором тока (только для цепей переменного тока) или магнитным усилителем (для цепей постоянного тока). Очень опасно пытаться использовать амперметр в качестве вольтметра (подключать его непосредственно к источнику питания): это приведёт к короткому замыканию!

Бесконтактное устройство из токоизмерительной головки и трансформатора тока специальной конструкции называется токоизмерительные клещи (на фото).

Виды амперметров

При настройке в режиме напряжения достаточно, измерение в режиме амперметра должно быть правильным, принимая во внимание небольшое смещение, обсуждаемое по мере увеличения тока. Такую же настройку можно было бы сделать, но без подключенной нагрузки, тогда было бы проверено, что текущие измерения теперь более точны, но тогда напряжение на нагрузке несколько меньше. Таблица технических характеристик амперметров различных параметров

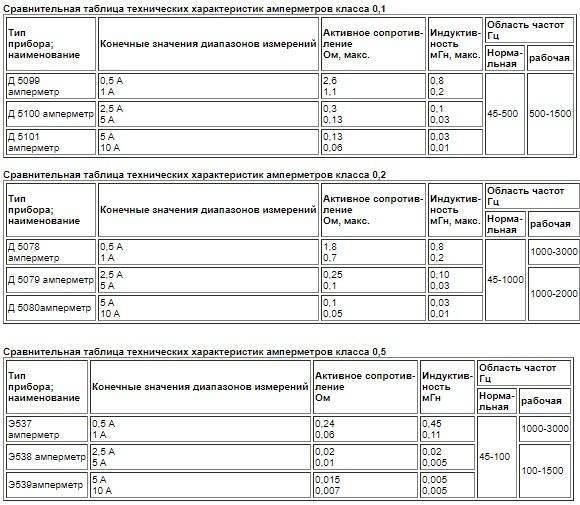

Таблица технических характеристик амперметров различных параметров.

Магнитоэлектрические приборы

Устройства, реагирующие на магнитные явления (магнитоэлектрические) применяют для того, чтобы замерить токи очень маленьких значений в цепях с постоянным током. Внутри них нет ничего лишнего, кроме катушки, подсоединенной к ней стрелки и шкалы с делениями.

Электромагнитные устройства

В отличие от магнитоэлектрических их можно применять и для сетей с переменным током, чаще всего в цепях промышленного назначения с частотой в пятьдесят герц. Электромагнитным амперметром можно пользоваться для замеров в цепях с большой силой тока.

Термоэлектрический тип

Используют для измерения переменного тока с высокой частотой. Внутри прибора установлен нагревательный элемент (проводник с высоким сопротивлением) с термопарой. Из-за проходящего тока нагревается проводник, и термопара фиксирует величину. Из-за возникающего тепла отклоняется рамка со стрелкой на определенный угол.

Основанные на электродинамике

Можно применять не только для замеров силы постоянного тока, но и переменного. Из-за особенностей прибора, его можно применять в таких сетях, где частота достигает двухсот герц. Электродинамический амперметр используется в основном как контрольный измеритель для проверки приборов.

Они сильно реагируют на сторонние магнитные поля и на перегрузки. Из-за этого в качестве измерителей используются редко.

Ферродинамические приборы

Очень надежные приборы, которые обладают высокой прочностью и мало подвергаются воздействию магнитных полей, возникающих не в приборе. Такого рода амперметры устанавливают в автоматические контролирующие системы как самописцы.

Будет интересно Что такое цифровой амперметр и чем он лучше обычного

Бывает так, что шкалы прибора недостаточно и необходимо увеличить значения, которые стоит замерить. Чтобы этого достичь используется шунтирование (проводник с высоким сопротивлением присоединяется параллельно прибору). Например, чтобы установить значение силы в сто ампер, а прибор рассчитан всего на десять, то присоединяют шунт, у которого значение сопротивления в девять раз ниже, чем у прибора.

Устройство амперметра

Что такое коммерческий учет электроэнергии

В основе устройства амперметра – взаимодействие между двумя элементами при прохождении электрического тока. В зависимости от того, что измеряет амперметр, используются свои варианты устройств. Замер сил разного типа тока предполагает особое строение и чувствительность. Существует несколько категорий:

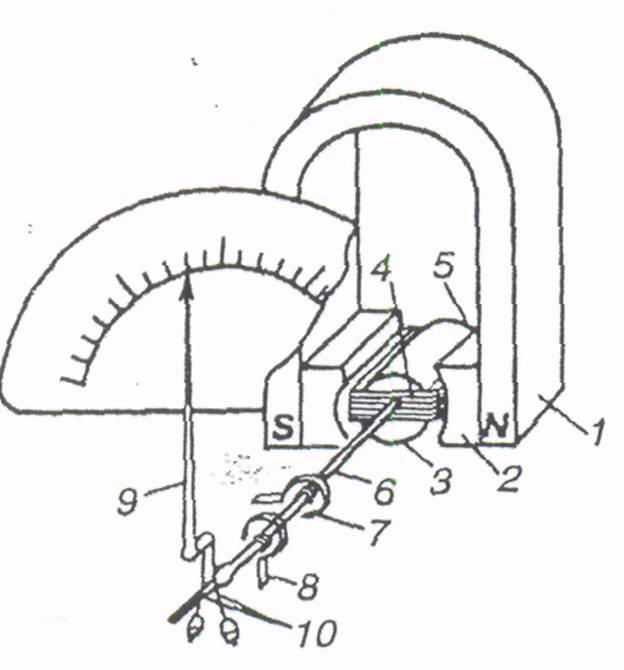

1. Магнитоэлектрические. В основе лежит подвижная катушка, закрепленная на оси между двумя магнитными полюсами.
2. В электромагнитных амперметрах используется сердечник, отодвигаемый на пропорциональное силе тока расстояние.
3. Термоэлектрические. Ключевой элемент – термопара, припаянная к проводке. Величина нагрева по мере подачи тока разной величины трaнcформируется в показатель его силы, после чего выводится на дисплей.
4. Электродинамические. Подвижная и неподвижная катушки. В быту малоприменимы из-за высокой чувствительности к магнитным полям. Применяются для точных измерений либо в демонстрационных целях.
5. Ферродинамические. Самые точные и дорогие из механических приборов. Благодаря замкнутому проводу, не реагируют на внешние магнитные поля.
6. Цифровой. Используется интегратор, преобразующий величину тока в цифровой эквивалент. От его типа и настройки зависит то, как работают амперметры. Различают несколько классов точности по погрешности измерений.

Несмотря на разницу в конструкции, в основе всех механических приборов лежит общий принцип действия.

Почему одним прибором нельзя измерять широкий диапазон величин?

Принцип работы любого амперметра (стрелочного или катушечного) основан на переводе измеряемой величины в визуальное ее отображение. Стрелочные системы работают по механическому принципу.

Через обмотку протекает ток определенной величины, заставляя ее отклоняться в поле постоянного магнита. На катушке закреплена стрелка. Остальное – дело техники. Шкала, разметка и прочее.

Зависимость угла отклонения от силы тока на катушке не всегда линейная, это часто компенсируется пружиной особой формы.

Для обеспечения точности измерения, шкала делается по возможности с большим количеством промежуточных делений. В таком случае, для обеспечения широкого предела измерений шкала должна быть огромного размера.

Или же надо иметь в арсенале несколько прибором: амперметр на десятки и сотни ампер, обычный амперметр, миллиамперметр.

В цифровых мультиметрах картина схожая. Чем точнее шкала – тем ниже предел измерения. И наоборот – завышенная величина предела, дает большую погрешность.

Слишком загруженной шкалой пользоваться неудобно. Большое количество положений усложняют конструкцию прибора, и увеличивают вероятность потери контакта.

Применив закон Ома для участка цепи, можно изменить чувствительность прибора, установив шунт для амперметра.

Справка: Шунтом называется обходное сопротивление, проводник, подключенный параллельно измеряемому участку цепи. Часть тока устремляется в обход основного участка, и на подключенный прибор приходится меньшая нагрузка.

Изучение начнем с теории:

Виды амперметров

Классифицировать устройства можно по способу индикации. Наиболее широко распространены аналоговые амперметры – с градуированной шкалой, по которой движется стрелка. Современные приборы имеют цифровой дисплей, на котором отображается значение величины тока.

Приборы со стрелочной головкой

Стрелочные амперметры постепенно исчезают. Они отличаются более сложным устройством, чем современные модели, и обладают ограниченной областью применения. Еще один недостаток – меньший срок работы из-за наличия большего количества механических деталей. При этом современные условия иногда требуют измерения меньших величин, чем требуется для отклонения стрелки даже на одно деление. Из-за этого стрелочные приборы приходится модифицировать усилителями сигнала.

Интересно. Долгое время эти приборы не имели аналогов – точность измерений была достаточно высокой. Однако развитие электротехнической промышленности позволило разработать более дешевые в изготовлении приборы.

Принцип действия стрелочной головки

Еще одна сложность при использовании стрелочного амперметра – принцип работы стрелки, отличающийся в разных системах измерения:

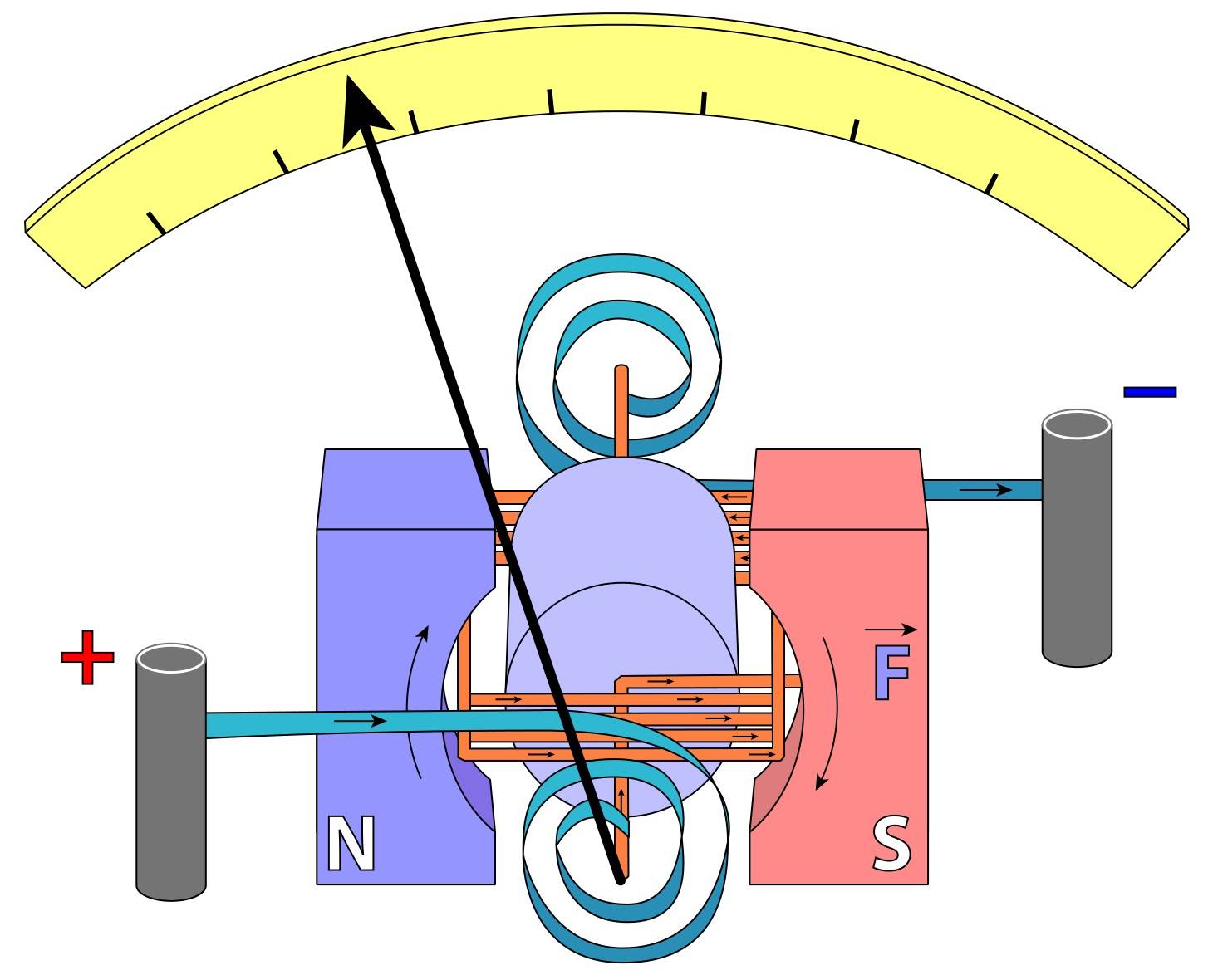

1. Магнитоэлектрическая. Стрелка поворачивается по линейной шкале, пропорциональной силе тока. Вращающий момент задается током, проходящим через обмотку рамки.

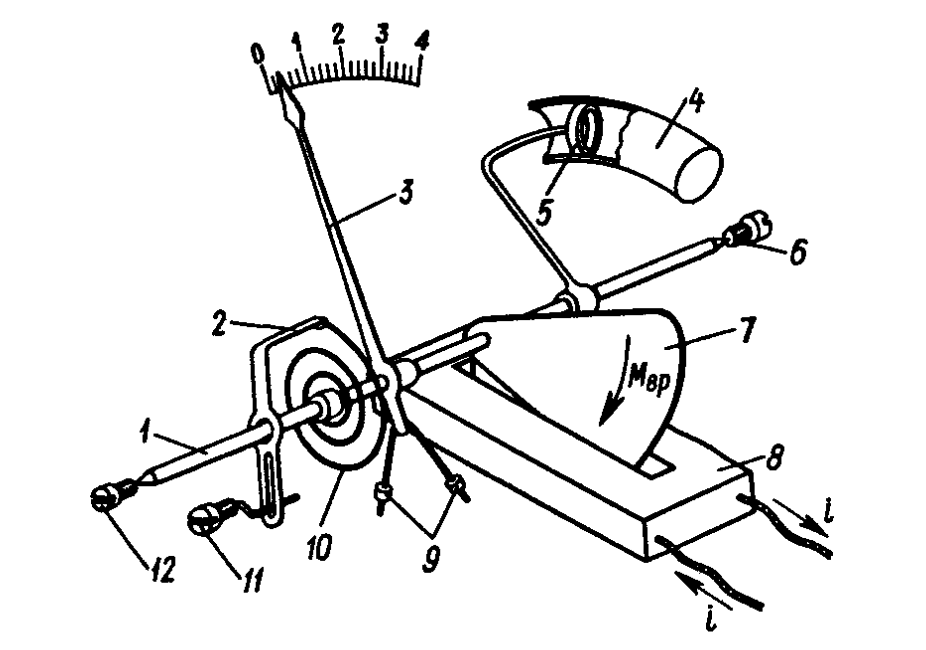

2. Электромагнитная. Стрелка закреплена на сердечнике из ферромагнита, который двигается внутри катушки.
3. Электродинамическая. Используются две катушки с последовательным либо параллельным соединением. На подвижной – закреплена стрелка, поворачивающаяся от взаимодействия между токами катушек.

Во всех типах прибора используется корректор – специальный винт, соединенный с пружиной. Он необходим для установки стрелки в нулевое положение.

Игнорирование начальной регулировки может привести к неправильному отображению величины измеряемого тока, так как стартовое положение стрелки будет находиться левее нуля.

Приборы с цифровым индикатором

Цифровые устройства вытесняют аналоговые, благодаря ряду отличий:

• простота изготовления – дешевле производить, легче собрать самостоятельно;
• возможность измерения меньших величин;
• отсутствие износа подвижных частей – дольше служат, не требуют замены элементов;
• наглядная и удобная индикация;
• меньший вес.

Переход к цифровому исполнению позволил шире применять приборы в быту. Они проще в использовании – вертикальное и горизонтальное расположение не влияет на работу. Также они лучше защищены от внешних воздействий, например, механических ударов по корпусу.

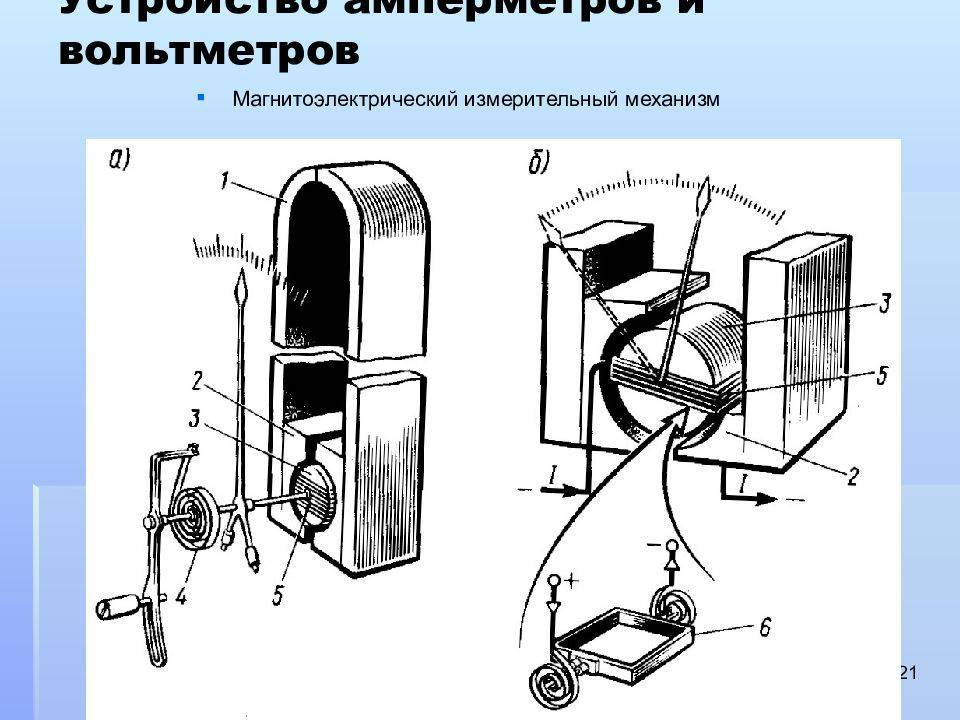

Магнитоэлектрические амперметры

Устройства, реагирующие на магнитные явления (магнитоэлектрические) применяют для того, чтобы замерить токи очень маленьких значений в цепях с постоянным током. Внутри них нет ничего лишнего, кроме катушки, подсоединенной к ней стрелки и шкалы с делениями.

Термоэлектрические амперметры

Используют для измерения переменного тока с высокой частотой. Внутри прибора установлен нагревательный элемент (проводник с высоким сопротивлением) с термопарой. Из-за проходящего тока нагревается проводник, и термопара фиксирует величину. Из-за возникающего тепла отклоняется рамка со стрелкой на определенный угол.

Ферродинамические

Очень надежные приборы, которые обладают высокой прочностью и мало подвергаются воздействию магнитных полей, возникающих не в приборе. Такого рода амперметры устанавливают в автоматические контролирующие системы как самописцы.

Бывает так, что шкалы прибора недостаточно и необходимо увеличить значения, которые стоит замерить. Чтобы этого достичь используется шунтирование (проводник с высоким сопротивлением присоединяется параллельно прибору). Например, чтобы установить значение силы в сто ампер, а прибор рассчитан всего на десять, то присоединяют шунт, у которого значение сопротивления в девять раз ниже, чем у прибора.

На схемах принципиальных амперметры всегда обозначаются подобным образом:

Основанные на электродинамике

Можно применять не только для замеров силы постоянного тока, но и переменного. Из-за особенностей прибора, его можно применять в таких сетях, где частота достигает двухсот герц. Электродинамический амперметр используется в основном как контрольный измеритель для проверки приборов.

Они сильно реагируют на сторонние магнитные поля и на перегрузки. Из-за этого в качестве измерителей используются редко.

В отличие от магнитоэлектрических их можно применять и для сетей с переменным током, чаще всего в цепях промышленного назначения с частотой в пятьдесят герц. Электромагнитным амперметром можно пользоваться для замеров в цепях с большой силой тока.

Разновидности амперметров

В зависимости от метода отображения результатов вычислений, бывают устройства цифрового (показания отображаются на экране) и аналогового типа (значения показываются в виде колебаний стрелки, располагающейся на шкале).

Ферродинамические

Это модели аналогового типа с минимальной погрешностью. У них высокая стойкость к воздействию магнитного поля предметов, которые располагаются поблизости. Такими приборами можно пользоваться без специализированной защиты. Конструктивные особенности аппаратов включают в себя замкнутый кабель ферромагнитного типа, прочно закрепленную катушку и сердечники. Такие амперметры применяются в разных сферах военной и тяжелой промышленности.

Преимущества ферродинамических моделей:

• Минимальная погрешность.
• Простота в использовании.
• Качественная сборка.

Электромагнитные

У таких амперметров достаточно простая конструкция, которая включает в себя один либо некоторое количество сердечников, а также специализированное устройство. Погрешность таких аппаратов выше, если сравнивать с другими типами устройств. Они используются, чтобы замерить характеристики в тривиальных электрических установках переменного тока с частотой в 50 Гц. Из преимуществ выделим, что это модели универсального назначения, с помощью которых имеется возможность вычислять силу не только переменного, но и постоянного электрического тока.

Термоэлектрические

Такие амперметры включают в себя проводник (механизм магнитоэлектрического типа) с припаянной термопарой. Она определяет момент, когда механизм греется под силой тока, который идет по электропроводке. По причине увеличения температурного уровня формируется излучение, воздействующее прямо на стрелку устройства. Она отклоняется в угол, который пропорционален силе тока.

Такие модели применяются, чтобы вычислить постоянный ток в лабораториях и различных промышленных областях. Они более чувствительные, если сравнивать с амперметрами электромагнитного типа.

Преимущества термоэлектрических аппаратов:

• Расходуют минимум электроэнергии при эксплуатации.
• Отображают достоверный результат.
• Высокая чувствительность.

Недостатки термоэлектрических аппаратов:

• Узкая область использования.
• Есть движущие компоненты.
• Сложная конструкция.

Электродинамические

В корпусе таких моделей стоят 2 катушки – двигающаяся и прочно закрепленная. Эти устройства применяются, чтобы вычислить силу тока в электроцепях с частотой не более 200 Гц. Из преимуществ выделим то, что такие приборы являются универсальными. Они функционируют не только с постоянным, но и переменным электрическим током.

Из недостатков отметим очень высокую чувствительность. Поля от окружающих предметов способны образовывать для таких агрегатов значительные помехи. Для получения предельно точных результатов, следует пользоваться моделями электродинамического типа в комплексе с защитным экраном. Минимальная погрешность таких устройств дает возможность пользоваться ими, чтобы проверить новые амперметры других типов.

Цифровые

Все больше распространенными становятся модели цифрового типа. Ими часто пользуются не только в домашних условиях, но и в различных промышленных областях. В приборе стоит АЦП (компаратор), выводящий результаты вычислений на жидкокристаллический экран.

Отклонения значений колеблются в рамках 0,2-0,5%, все зависит от разновидности прибора и изготовителя. На рынке есть модели, которые подходят для функционирования в различных электрических сетях.

Преимущества цифровых амперметров:

• Легкость использования.
• Небольшие габариты.
• Высокая точность.
• Высокая устойчивость к отрицательным воздействиям вибраций.
• Результаты вычислений отображаются сразу на дисплее без задержек, чего не скажешь о приборах аналогового типа.
• Высокая стойкость к механическим воздействиям.

Недостатки цифровых амперметров:

• Необходим свой источник питания.
• Завышенная, по мнению экспертов, цена, если сравнивать с решениями аналогового типа.

Модели цифрового типа разнятся по конструктивному исполнению. На рынке есть закрепленные на DIN-рейке и щитовые приборы. Имеется еще одна, независимая разновидность аппаратов – демонстрационные модели, которые применяются в школах и лабораторных условиях. В таких аппаратах есть режим гальванометра, а также они отличаются от других типов устройств обширным спектром вычислений, который колеблется в рамках 0.91-9.99А.

Прозвонка проводов с помощью мультиметра

Процесс оценки целостности проводников или p-n-переходов полупроводников среди специалистов обозначается коротко – прозвонка. Метод прозвонки позволяет определить места повреждения электропроводки, получая звуковой сигнал при замыкании цепи и отсутствие сигнала при выявленном обрыве.

Для производства работ следует:

1. Обесточить электрическую цепь.
2. Становить ручку переключателя в положение прозвонка, которое обозначено на панели знаком диода.
3. Проверить работоспособность мультиметра, закоротив щупы: наличие сигнала означает, что прибор к работе готов.
4. Последовательно проверять небольшие участки цепи до выявления обрыва.

Разновидности амперметров тока.

Существует два типа устройств, для измерения силы тока, два вида амперметров тока. Тип первый и тип второй.

• Тип первый — аналоговый (он же стрелочный амперметр).
• Тип второй — цифровой.

Тип первый — стрелочный амперметр тока, выглядит он вот таким образом:

Система этого амперметра тока магнитоэлектрическая. А в составе устройства: постоянный магнит, внутри которого вращается катушка из тонкой проволоки. В момент подачи тока катушка направлена на поле при действии момента вращения. Причём величина момента является пропорциональной силе тока. Имеется в устройстве и специальная пружина, которая в момент подачи тока является неким препятствием для вращающейся катушки. Момент упругости пружины в свою очередь пропорционален углу закручивания.

Измерение силы тока происходит таким образом, что при уравновешивании вышеописанных моментов стрелка и показывает искомое значение, равное силе тока, силе воздействия.

Чтобы увеличить предел измерения необходимо параллельно амперметру установить шунт. Резистор, определённой величины, которая рассчитана заранее. Такое устройство названо — резистор шунтирующий.

Для точных измерений с резистором в цепи необходимо придерживаться простых правил. Если в цепи действует измерительный прибор — вольтметр, то входное сопротивление необходимо делать немного больше у самого прибора. В случае работы с амперметром ситуация другая и входное сопротивление прибора следует сделать меньше. В противном случае, если не придерживаться таких правил измерение окажется неверным, и некорректными окажутся показания амперметра. Вся измерительная техника всегда была разработана с учётом неких особенностей и грамотное и правильное использование только залог успешного измерения и результата в целом.

Насколько внимательно отнесётесь к режиму работы устройств мультиметров, настолько правильными окажутся опыты и текущие измерения. Пренебрегая законами и правилами эксплуатации приборов и техники можно не только выяснить неверные результаты измерений, но и испортить устройство, вывести его из строя.

По сей день пользуются аналоговыми амперметрами тока. И это не случайно, их плюсов так много, что люди ещё не скоро смогут от них отказаться. И смогут ли отказаться вообще? Плюсы прибора под названием аналоговый амперметр:

— не нуждаются в независимом питании;

— удобны в отображении информации;

— имеется винтик, на большинстве моделей, который корректирует точность измерения.

Минус тоже есть, но он всего один и очень невзрачный:

— небольшая инертность стрелок может заставить несколько секунд ожидать результаты измерений.

Тип второй — амперметр тока цифровой. В его составе значатся:

— АЦП (аналого-цифровой преобразователь). Именно он преобразует силу тока в данные цифровые, что в дальнейшем можно видеть на дисплее устройства. Дисплей современного ЖК вида.

Огромное отличие таких видов амперметров только в том, что нет стрелки и нет инертности. Результаты измерения можно видеть сразу на дисплее. Разные виды амперметров тока выводят информацию на экран с различной скоростью. Современные виды к тому же и малогабаритны.

Имеются и минусы таких новичков:

— наличие собственного источника питания должно быть непременно.

Деление на этом амперметров не закончилось. Существуют также виды, которые измеряют силу тока переменного напряжения и измеряющие силу тока постоянного напряжения. Но это не значит, что при отсутствии амперметра для измерения переменного тока Вы не сможете её измерить. Измерить можно, и поможет вот такая схема:

Поможет не собирать каждый раз подобную систему мультиметр. Устройство сочетает в себе сразу несколько функций и может измерить силу тока и постоянного и переменного.

Вот схема для измерения силы тока амперметром:

Поделиться в соцсетях

На этом рисунке изображена схема подключения вольтметра и амперметра с отдельным токоизмерительным шунтом к блоку питания.

Параметры не ниже выходных БП: Uвх — Никакого спама, только полезные идеи!

Питание прибора должно находиться в рамках 4, В. Это и послужило поводом для написания данной статьи, ведь, скорее всего, мы не одни, которые столкнулись с вопросами подключения WR к цепям измерения.

Нижний начинается не от 0, и даже верхний предел вызывает сомнения, в даташите на HT Holtek он ограничен 24V, оригинального даташита не нашел. Также в Интернете встречаются иные модификации этого модуля, но суть переделок от этого не меняется — если Вам попался не такой модуль, просто скорректируйте схему по плате, выпаяв индикатор или прозвонив цепи тестером и вперед! С2 — предположительно 0. Первые три шнура чаще всего объединены для удобства.

Метки: вольтметр, амперметр

На этом рисунке изображена схема подключения вольтметра амперметра первой модели к зарядному устройству из компьютерного блока питания. Поэтому я решил написать специально отдельную статью, в которой подробно расскажу, как и каким образом подключить китайский вольтметр амперметр к зарядному устройству или самодельному регулируемому блоку питания. Таким же образом нужно соединить тонкий красный и желтый контакты. Потребление энергии менее 20 мА.

Подав питание на схему, индикатор начнет светиться. Большинство моделей имеют на своем корпусе специальные резисторы. Не сразу и не вовремя выяснилось, что вход питания у него гальванически связан с минусовым входом шунта. Толстые провода: Черный минус амперметра, синий выход амперметра, красный вход вольтметра. Вывод — вполне сносный измерительный прибор, позволит примерно понять проходящий ток и измерить напряжение, но только до 24 вольт.

Как подключить вольтамперметр к зарядному устройству — подборка схем

Разрешение 0,28 дюйма. Также BY42A можно встретить в двух вариантах исполнения платы, но цветовая маркировка проводов остается прежней. На AliExpress предлагается похожий измеритель на стм8с, но если посмотреть распиновку, это не он. Минус внешнего источника подать на общий провод схемы. Данный вольтметр, амперметр удобен еще и тем, что он реализуется в уже откалиброванном состоянии.

Это вносит ощутимую погрешность при питании индикатора от того-же источника, с которого измеряется ток погрешность вплоть до ампера с моим шунтом на 50А! Дело в том, что если подключить вольтметр амперметр к регулируемому выходу блока питания, то при понижении напряжения менее 4. Достаточно будет подключить зарядное, где установлен вольтамперметр к батареи, и мы увидим какое сейчас на ней напряжение. Здесь весьма часто протягивает руку помощи Алиэкспресс, оперативно поставляя китайские цифровые измерительные приборы. Вольтметр 100V + амперметр 50А подключаем шунт digital voltmeter ammeter

Определение и виды

При работе с электронными устройствами при определении силы тока и напряжения до сих пор применяют приборы магнитоэлектрической системы. Чем отличается амперметр от вольтметра, нужно чётко представлять.

Для измерения напряжения в электрической цепи или ЭДС применяется измеритель под названием вольтметр. Измерение силы тока осуществляют тестером, который называется амперметр. Для точности измерений учитывают собственные сопротивления этих двух устройств.

Важно! Сопротивление амперметра должно быть максимально ниже, а вольтметра как можно выше. Первый подключают последовательно с измеряемым участком, второй – параллельно источнику питания или нагрузке. Для удобства пользователей оба приспособления объединили в один комбинированный вид

Он имеет две шкалы и переключатель режимов измерения

Для удобства пользователей оба приспособления объединили в один комбинированный вид. Он имеет две шкалы и переключатель режимов измерения.

Вольтамперметры подразделяются:

• по назначению;
• по принципу действия;
• по конструкции.

По назначению

В зависимости от вида измеряемого тока, устройства подразделяются на измерители:

• переменного тока;
• постоянного тока;
• импульсные;
• универсальные.

Для более точных показаний лучше всего пользоваться измерителями с узким профилем работы. У них класс точности измерений выше, чем у универсальных.

Обратите внимание! Узнать, по каким критериям работает данный тестер, можно по условным знакам, нанесённым на его шкалу. Там могут быть указаны пределы его измерений, внутреннее сопротивление, класс точности и многое другое. Шкала с нанесёнными условными обозначениями

Шкала с нанесёнными условными обозначениями

По принципу действия

Если рассматривать принцип действия этих устройств, то подразделяют их уже не только, исходя от вида применяемой системы.

На сегодняшний день популярны два типа измерительных инструментов:

1. Электромеханические приборы. В их основе используются электромагнитные, электродинамические и магнитоэлектрические системы отклонения стрелки по шкале. Измеряемую величину определяют по показаниям стрелки, умноженным на цифру, соответствующую выбранному интервалу.
2. Электронные устройства. В них нет стрелки и шкалы, показания выводятся на дисплей в цифровом формате. Тут ничего умножать не нужно, на дисплее высвечиваются числа с точностью до сотых.

Конструкция таких приборов может быть аналоговой или цифровой. Это относится к схеме исполнения прибора, а не к индикатору.

Оба типа прекрасно справляются со своими задачами, выбор той или иной конструкции – дело вкуса.

Обязательно. Любой тестер должен проходить испытания в специализированной лаборатории для проверки точности измерений. Использовать не поверенный или тот, у которого срок поверки истёк, нежелательно.

По конструкции

От того, где используется прибор, каковы его габариты и способ подключения, зависит его конструкция. Можно выделить три основных параметра исполнения:

• переносной;
• щитовой;
• стационарный.

Переносными измерителями пользуются при работах вне помещений. Их применяют тогда, когда нужно подключить и измерить параметры в «полевых» условиях. Компактные устройства удобны при транспортировке и не занимают много места.

Щитовой вариант исполнения применим на пультах управления технологическими процессами. Его устанавливают на фронтальной плоскости оборудования, где нужно постоянно контролировать параметры выходного тока и напряжения. Применяют не только на статичных конструкциях, но и передвижных устройствах. Это могут быть щиты дизельных или бензиновых генераторов однофазного переменного тока, сварочные инверторы и им подобные аппараты.

Стационарная установка вольтамперметра обоснована там, где нужны систематические точные измерения. Она входит в состав громоздких приспособлений, установленных в цехах или лабораториях.
