Правила по проектированию хозблоков
Брус и доска – самые простые материалы, которые можно использовать для такого строительства. Допустимы варианты с блоками, либо заливкой из бетона.
Но тогда процесс отнимает гораздо больше времени. И затраты увеличиваются, соответственно. Дерево – один из самых дешёвых материалов, который без проблем поддаётся обработке.
Для выполнения работы надо будет подготовить:
- 12 миллиметровый прут для армирования фундамента.
- Кровельный профлист в случае с монтажом крыши.
- Рубероид без посыпки используют в гидроизоляции, изготовлении опалубки.
- Щебень средней фракии помогает с заливкой фундамента.
- Та же функция – щебня средней фракции, речного песка.
- Цемент марки не ниже М400 тоже необходим, чтобы заливать фундамент.
- Гвозди на 70 миллиметров применяют в качестве крепежей.
- Фанера и доска служат как обшивка.
- Брус – при возведении каркаса. Его можно использовать вне зависимости от того, какие строятся виды современных хозблоков.
Главное – начать с правильной подготовки чертежа, где указаны все необходимые размеры. Хозблоки чаще располагают за домами, но так, чтобы их было видно с улицы.

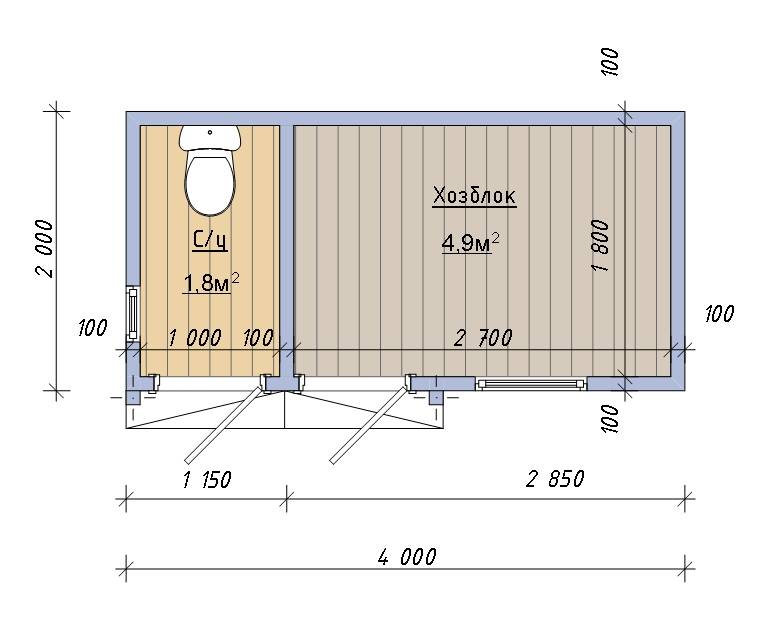

Хозблок для дачи с туалетом и душем
Присутствие душа и туалета на дачном участке является простой необходимостью. Для комфортного отдыха достаточно установить летний душ. Постройка может совмещать одновременно несколько помещений: душевую, санузел и отсек для хранения вещей. Здесь следует организовать дополнительно комнату отдыха. Размер хозблока для дачи с душем и туалетом определяется наличием свободного места на участке. Хозяйственный блок преимущественно выполняется из дерева. Однако можно использовать пластик или металл.
Хозблок может служить как местом технического назначения, так и зоной отдыха
Возведение хозблока с туалетом и душем состоит из таких этапов:
- выкапывание котлована размером 100х150 см, глубиной 1,5-2 м;
- укрепление стен выгребной ямы с помощью кирпичей и цементного раствора;
- засыпка дна котлована слоем песка и гравия;
- бетонирование углубления для получения герметичной чаши;
- установка столбчатого фундамента;
- монтаж сливной трубы под душевое помещение;
- возведение стен строения из деревянного бруса (в зависимости от проекта постройки);
- установка оконных и дверных проемов;
- кровельные работы;
- укладка пола посредством применения деревянных досок с последующим их окрашиванием;
- утепление стен помещения с помощью пенопласта или стекловолоконной ваты, что крепится на клей (или с использованием степлера);
- внутренняя отделка помещений вагонкой.
Для функционирования душа следует выполнить подводку воды. В качестве источника водоснабжения нужно использовать централизованную систему или водомерную емкость, которая может быть установлена на крыше или возле строения на специальном металлическом каркасе.
Временные хозблоки устанавливают на объектах строительства, чтобы обеспечить удобства рабочим
Наличие на даче хозяйственной постройки способствует правильной организации пространства и решению ряда задач. Здесь можно не только организовать складские помещения, но и создать комфортный санузел с душем. Сегодня такие строения представлены в виде готовых хозблоков для дачи под ключ. При желании и наличии определенных строительных навыков постройку можно выполнить самостоятельно, учитывая назначение и особенности строения конструкции.
Чертежи и схемы сараев
Сарай — капитальное сооружение, поэтому чертеж является базовой основой для как расчета материалов, так и для дальнейшего строительства
При составлении важно учитывать кроме своих пожеланий размеры блоков, листов, мерных изделий, чтобы при возведении оставалось как можно меньше обрезков и отходов
Чертеж нужно составить в нескольких проекциях, желательно всех 4 фасадов, если есть какие-либо различия. Указывают размеры здания по осям, высоту, габариты проемы, толщину стен. Обозначают раскладку основных конструктивных элементов и другие технические подробности. Можно воспользоваться схемой из интернета, а потом детально ее проработать.
Планировка может быть совсем простой. Если под одной крышей будут помещения различного назначения, их нужно разграничить перегородками. Желательно устроить хотя бы одно окно
Особенно это важно для выращивания животных, так как солнечный свет благоприятно влияет на их поведение
Примеры чертежей:
Фундамент для беседки-сарая из дерева
Если место расположения дачи – участок с песчаным грунтом и низким прохождением грунтовых вод, для основы бытовки достаточно опор в виде свай или столбов. Их располагают по углам будущего сооружения.
Для свайного фундамента можно использовать асбестоцементную трубу, диаметром от 15 см. В подготовленные отверстия в грунте засыпают песчаную подушку и трамбуют ее. Затем вставляют отрезок трубы нужного размера и укрепляют его металлическими штырями. Заливают опору на 1/3 длины бетоном и слегка приподнимают, чтобы раствор попал под основание трубы, тогда она будет стоять прочно.
Технология установки свай под фундамент
Можно внутрь вставить металлическую арматуру или анкерные болты для соединения с брусом, если проект предполагает более тяжелую конструкцию. Либо сделать столбчатые колонны из кирпича по углам постройки. Для дачи с пучинистым влажным грунтом нужен ленточный фундамент, он более надежный.
Проще всего установить в качестве основы пескобетонные блоки. Для этого снять дерн на глубину около 30 см и засыпать 15 см песка, утрамбовать. Сверху уложить блоки в несколько рядов друг на друга. Подходит такой способ только для хороших почв, без лишней влаги, и для построек на возвышенности. Тогда они вполне выдержат вес летнего домика из бруса.
Установка обвязки на столбчатый фундамент
Стены сарая
Монтаж профлиста начинается с наиболее длинной стены постройки. Крепится профнастил саморезами; для облегчения процедуры желательно пользоваться шуруповертом. При монтаже требуется соблюдение нескольких правил.
- Саморезы закупаются необходимой разновидности: крепеж бывает как для работы с деревом, так и для работы с металлом. Кроме того, длина самореза должна превышать высоту волны листа как минимум на 35 мм.
- На квадратный метр профлиста должно приходиться не больше шести саморезов.
- Листы профнастила монтируются внахлест. Заход одного элемента на другой обычно приравнивается одной волне.
Если вы желаете сарай сделать теплым, то нужно позаботиться о паро- и теплоизоляции. Вопрос чаще всего решается элементарно: пустоты между внешней обшивкой из профнастила и вертикальными стойками заполняются минеральной ватой. Можно ее заменить и паробарьером, но это увеличит себестоимость сарая.
Внутренняя отделка постройки сводится к обшивке стен сайдингом или пропитанными антисептиком листами ДСП. Выбор материала остается за хозяином участка и зависит от его предпочтений и финансовых возможностей.
Выбор правильного места расположения
Сам процесс отнимает некоторое время и силы, но с точки зрения денежной экономии это продуманное и выгодное решение. При определении подходящего места для этого объекта рекомендуется опираться на требования СНиП 30-02-97.
Назначение хозяйственного блока тоже играет роль в принятии решений.
Минимальное расстояние между стенами хозблоков и жилыми постройками равно 12 метров, если помещение используется для разведения скота и других животных. До границы соседнего участка должно оставаться не меньше 4 метров.
Если требования игнорировать – потом возникают серьёзные проблемы. Тем более, если планируется продать участок, на котором есть пристройки. Участок просто не будет соответствовать нормам, действующим на территории РФ. Как и размеры хозблоков.
Стационарный хозблок
Главное преимущество готовых бытовок заключается в скорости и простоте их установки. Сборный хозблок, будучи поначалу единственной конструкцией на дачном участке, несет на себе множество функций: быть хранилищем материалов и инструмента, являться небольшим домиком для желающих остаться на даче в течение несколько дней хозяев. Все это возможно лишь при условии капитальной постройки.
В качестве материалов подойдут дерево или камень. Последний вариант идеален, однако, выбрав его, нужно быть готовым к большему количеству потраченного на возведение времени. Когда времянка должна быть организована в кратчайшие сроки, лучше прибегнуть к первому варианту, применив каркасную технологию.
Место для постройки
Если вы только приступили к освоению участка, лучше сразу обозначить зоны будущих строений
Нарисуйте подробный план и обратите внимание не только на место их расположения, но и размещение относительно друг друга
Деревянный сарай
Место для сарая желательно отвести вблизи дома, чтобы любая мелочь всегда была под рукой. Замаскировать такую постройку можно с помощью зеленых насаждений.
Если площадь участка не позволяет полностью спрятать хозблок за жилым строением, сарай обшивают недорогим отделочным материалом, к примеру, сайдингом. Деревянная постройка будет выглядеть более презентабельно, если доски для его обшивки тщательно отшлифовать, проолифить, а затем покрыть морилкой, лаком или просто покрасить.
Возводить сарай в тени или в низине не стоит – из-за повышенной влажности фундамент быстро придет в негодность. Чтобы здание не загораживало от солнца соседские постройки и посадки, от соседского забора потребуется отступить 1 м. В случае разведения в хозблоке животных – минимум 4 м. При этом до жилого дома соседей должно быть не менее 12 м.
Крыша для односкатного сарая своими руками
Для таких простых сооружений чаще всего используют односкатную крышу. У нее есть ряд преимуществ:
- несложная в работе, но надежная и долговечная конструкция;
- малые затраты на материалы;
- удобство монтажа и обеспечения гидроизоляции, в том числе за счет отсутствия конька.
Подробно об односкатных крышах можно прочесть здесь, напомним лишь о важности выбора угла ската: если не хочется постоянно убирать с нее зимой снег и при этом переживать о том, что настил провалится, не выдержав снеговой нагрузки, лучше принять угол не менее 25…30 градусов к горизонтали (для средних и северных широт). В зависимости от величины пролета, можно использовать либо простые стропила (стропильные ноги), либо их комбинацию с дополнительными опорами
В зависимости от величины пролета, можно использовать либо простые стропила (стропильные ноги), либо их комбинацию с дополнительными опорами.
Учитывая, что ширина сарая редко составляет более 5 м, обычно используют простые стропила с опорой на две балки верхней обвязки (мауэрлат), в крайнем случае с леженем.
В качестве кровельного материала наиболее практичным является металлочерепица или профнастил. О том, как выполнить настил крыши профнастилом, подробнее можно прочесть здесь.
Душ
В душевой кабине необходимо установить низкий поддон для слива воды, уложенный в предварительно подготовленную выемку и выложить решетчатый пол из деревянных реек. Не обойтись в душе и без надежного слива. Для формирования слива можно использовать один из вариантов:
- выгребную яму;
- дренажный колодец;
- септик.
Душ является помещением с повышенной влажностью, поэтому предусматривает формирование вентиляционной системы, обеспечивающий свободную циркуляцию воздуха.
Оборудование для душа
Одним из самых простых вариантов устройства душа на даче является установка темного бака для воды на крыше хозблока. Размеры бака выбирают исходя из количества проживающих на даче.

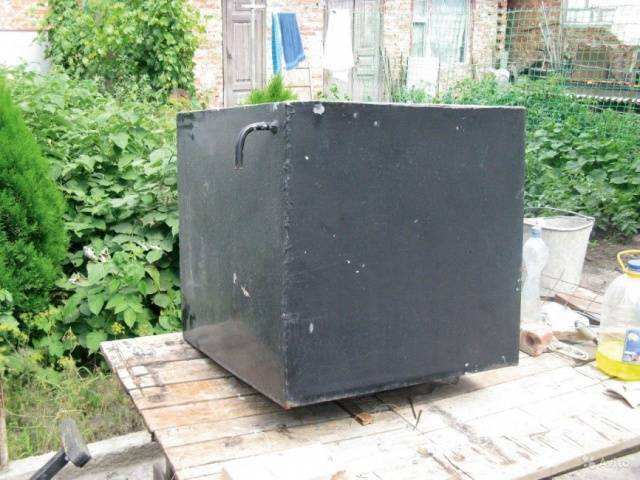

Лучше всего для этого подойдет бак плоской формы, окрашенный в темные цвета. Для оборудования душа на дачных участках используют следующие виды баков:
- пластиковый бак;
- из нержавеющей стали;
- из оцинкованного материала;
- из обычной черной стали.
Автоматизация наполнения бака водой избавит от потерь времени, необходимых на заполнение бака вручную.
Однако вариант душа с баком на крыше удобен лишь в жаркие летние дни. В пасмурный день, а также в прохладное время года дачники лишаются возможности принять гигиенические процедуры. Отличным решением для обеспечения душа горячей водой независимо от погодных условий является установка бака с подогревом.
Для этого потребуется металлический бак, оборудованный нагревательным элементом. Можно взять обычный бак и самостоятельно монтировать ТЭН внутрь системы. Для постоянного доступа воды при отсутствии централизованного водопровода потребуется установка насосной станции.
Для подогрева небольших объемов воды удобно использовать различные водонагреватели:
- проточного;
- накопительного типа.
Подогрев воды для душа на даче можно осуществить с использованием солнечных накопительных водонагревателей. В таких системах подогрев воды происходит от солнечной энергии при любых температурах окружающей среды.
Выбор материала
Если вы планируете постройку капитального хозблока, для его возведения нужно использовать кирпич или газобетонные блоки. Внешняя отделка хозблока и дома должна совпадать, чтобы здания выглядели частью одной композиции.
Выбор типа фундамента зависит от веса используемых строительных материалов и размера хозблока. Чаще всего используют ленточный, мелко заглубленный или монолитный фундамент.
В качестве временных построек или для постройки хозблока, который в последствии станет дровником, используют сборные конструкции. В их основе лежит каркас заданного размера, который обшивают металлом или деревом.
Возведение части с фундаментом
Любые постройки требуют основания, это касается и самых лёгких объектов. Можно обойтись дешёвым вариантом столбчатого фундамента.
Порядок возведения такой:
- Создание разметки, с помощью нивелира.
- Выкапывание ям, чья глубина 70 сантиметров, а шаг между ними – 1,5, с 2,5-сантиметровым диаметром.
- На дно насыпают песок, потом переходят к утрамбовке.
- В каждую яму вставляют по четыре прута для арматуры, связанные хомутами.
- Рубероид сворачивают в форме трубок, сшивают. Потом устанавливают в ямы, чтобы он служил как опалубка.
- Всё заливают бетоном. В каждый столб вбивают прут, чтобы он возвышался над поверхностью минимум на 20 сантиметров.
- Основание выстаивают минимум месяц.
Материалы для хозблока
Материал может быть следующим:
- Дерево;
- Металл;
- Пеноблок;
- Профлист.
Можно сделать хозблок не только из одного вида материала, но и скомбинировать их между собой. Это сделает дизайн хозблока даже интереснее.
Обычно постройка имеет каркас, который можно сделать из дерева или металла. При выборе первого материала следует провести первичную обработку древесины, чтобы она была устойчива к влаге и вредителям.
Металлический каркас будет устойчивее и прослужит долго, но и он имеет свои недостатки. Основной – это более высокая стоимость работ по сравнению с деревом. Также металл не защищен на 100 % от различных воздействий и со временем может заржаветь.
Если с каркасом вы определились, стоит перейти к выбору укрытия. Его можно также сделать разным:
- Из профлиста. Материал устойчив к различным воздействиям благодаря своему виду покрытия и толщине. Монтаж нужно осуществлять верно, чтобы профилированные листы не заржавели. Для этого используют саморезы на резиновой прокладке;
- Битумная черепица отлично подойдет для крыши. Под нее только потребуется проложить основу, утеплитель и изоляцию от воздействия пара. Она достаточно легкая как в обращении, так и по весу, поэтому ее укладка не потребует огромных усилий;
- Шифер можно использовать как временное укрытие, потому что он не обладает высокой крепостью и устойчивостью к воздействию.
При бескаркасной технологии сами стены могут быть построены из дерева, кирпича или пеноблоков. Возведение из пеноблока будет быстрее, потому что по размерам он крупнее кирпича. Но отличается этот материал также и повышенной стоимостью.
Проекты

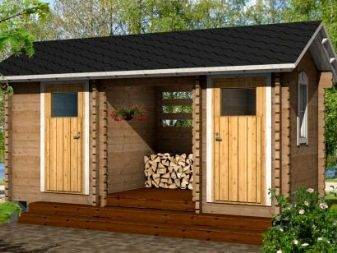

На сегодняшний день хозпостройка с дровяником преимущественно представлена тремя проектами. Наиболее часто встречается стандартный небольшой вариант, отлично подходящий для дачи. Он представляет собой хозпомещение с открытым навесом для дров. Данный вариант замечателен тем, что не занимает много площади участка, да и строительство его не слишком затратно в финансовом плане. Такое строение будет считаться временным.
Следующий вариант сделан в виде бытовки, террасы и открытого места для хранения дров. Еще один вариант объединяет под одной крышей, помимо дровника и хозпомещения, еще несколько полезных секций. Чаще всего их делают с душем и туалетом. Однако в этом случае придется обустраивать капитальную выгребную яму, желательно герметичную.
Также есть интересные проекты хозблоков с мастерской или крытым местом для хранения дров, для машины. В некоторых районах такой тип очень удобен из-за климатических особенностей. Не менее удобно, когда к хозпомещению примыкает не только дровник, но еще и маленький сарай. Такое строение очень хорошо размещать в углу участка.
Когда проект выбран, важно сделать самим или подобрать уже готовые чертежи. Перед этим необходимо произвести расчет всех деталей конструкции и обозначить их
Также должен быть подробный план строения и размеры каждой из отдельных секций
Также должен быть подробный план строения и размеры каждой из отдельных секций.
Где лучше строить хозблок?
Новостройку затеял в 25 м от дома и 30 м от колодца. Место выбрал сухое, с учетом преобладающего направления ветра. Последнее необходимо, так как сооружение будет включать санузел.
Сам туалет решил делать в стиле «био» -без выгребной ямы. Впоследствии это избавило меня от необходимости загонять на участок ассенизаторскую машину или от нужды время от времени переносить туалет на новое место.
Начал с того, что сделал подробный чертеж будущего сооружения, продумал последовательность работ. Общую площадь санхозблока решил сделать 1,5x4 м, при высоте 2,2 м. Это передняя стена. Высота задней -2 м. Разница в высоте обеспечила хороший сток воды с односкатной крыши.
Где на участке лучше поставить хозпостройку
Хозблок из металлопрофиля — практичная, но не самая эстетичная постройка. Поэтому ее стараются делать подальше от дома, чтобы не портить вид. Но сильно далеко хозпостройку ставить не стоит — нужно выдержать баланс между желанием максимально ее скрыть с глаз и удобством. Кроме того, место, на котором вы собираетесь установить хозблок из профнастила, должно соответствовать пяти требованиям:
- Расстояние до межи — 1 метр и более.
- Расстояние до красной линии проезжей улицы — не менее 5 метров.
- Постройка не должна затенять соседний участок.
- Осадки, стекающие с крыши, не должны падать на соседний участок.
- Расстояние до жилого дома как собственного, так и соседского — больше или равно пожаробезопасному для соответствующего класса постройки. Это значит, что чисто металлический хозблок можно ставить ближе к дому, чем сарай с деревянными элементами.
Идеально, если место, выбранное для строительства хозпостройки, будет непригодным для выращивания садовых растений. Например, из-за чрезмерной затененности или неподходящей почвы. Если же вы планируете совместить хозблок и душ для дачи из профлиста, то заранее продумайте, как сделать дренаж.
Тип каркаса
Практически все сараи являются каркасными конструкциями, то есть собираются из вертикальных и горизонтальных, а также наклонных (стропила) элементов, и далее обшиваются для защиты от ветра и холода. Используют два вида каркаса – деревянный и металлический. При этом с расчетом на легкую (без существенного утепления) крышу применяют:
- для стоек – брус 100х100 мм, 125х100 мм, 150х100 мм, профилированную трубу 50х50 мм, 60х60 мм, реже 40х60 мм;
- для поперечной обвязки – брус или трубу с сечением на 15…25% меньше, чем для стоек;
- для стропил (прогонов) крыши – брус или трубу, уголок с тем же сечением, что и для обвязки.
Дополнительно для усиления конструкции применяют раскосы, подкосы и крестовины.
Синим цветом показаны стойки, зеленым – нижняя обвязка с опорами для настила пола, желтым – верхняя обвязка с укосинами и стропилами
В каркасном сарае не обязательно нужна такая же жесткость и прочность конструкции, как в каркасном доме, но уменьшать приведенные значения сечений бруса или профильной трубы нежелательно (кроме тех случаев, когда будет принята максимально легкая обшивка и крыша – например, из поликарбоната).
Соединение элементов каркаса выполняется с помощью уголков и пластин (брус), сварки и винтовых соединений на уголках и пластинах (металл).
Варианты соединения деревянных элементов каркаса
Соединения металлического каркаса на уголках и болтах
Соединение сваркой
Деревянный каркасный сарай своими руками: пошагово с фото
Был построен каркасный сарай размером 6*3 метра. Крыша односкатная, крыта ондулином. Высота передней стены 3 метра, задней — 2,4 м. Эксплуатация показала, что при таком перепаде высот снега много не скапливается (Лен. область).
Начало строительства сарая. На фундамент уложена гидроизоляция, на нее — обвязка,, а к обвязке прикреплен брус
Следующий шаг — крепление лаг пола. Установлены на ребро доски 150*60 мм. Крепятся к обвязке специальными скобами соответствующего размера. Крепились на гвозди 100*4 мм.

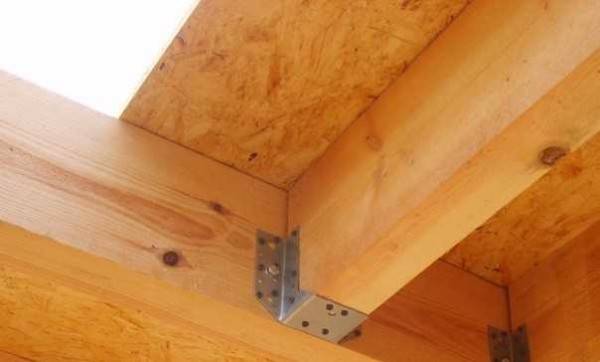

Лаги пола крепятся к обвязке такими скобами
Лаги выравнивались по верхнему краю обвязочного бруса. Все должно быть ровно, иначе пол будет стелить тяжело. Возможно, придется ровнять рубанком или переделывать.
В данном случае была выбрана технология «платформа» и на лаги настелили ОСП 18 мм толщины. Вообще, пол можно сделать из досок, фанеры (влагостойкой), ОСП и т.д. Доска потребуется 20, фанера — 13-15 мм, но нужна влагостойкая (ОСБ влагостойкая по умолчанию).
Настелен пол в сарае
Собраны стены. Верхняя обвязка будет сразу и опорой для стропил
Для сборки каркаса использованы доски 100*50 мм, расстояние между стойками 600 мм, стропила установлены с таким же шагом. Стропильная система собиралась из 150*40 мм.
Вид на торец, в котором будут широкие двустворчатые двери
Прибивались наискось гвоздями — по два с каждой стороны. Можно усилить установкой уголков: так выдержит даже значительные ветровые и снеговые нагрузки.
Обрешетка под ондулин
Далее — на крыше смонтирована обрешетка (100*25 мм). Шаг ее установки — по рекомендациям производителя «ондулина» — 40 см. И настелен кровельный материал (гвозди покупались вместе с покрытием).

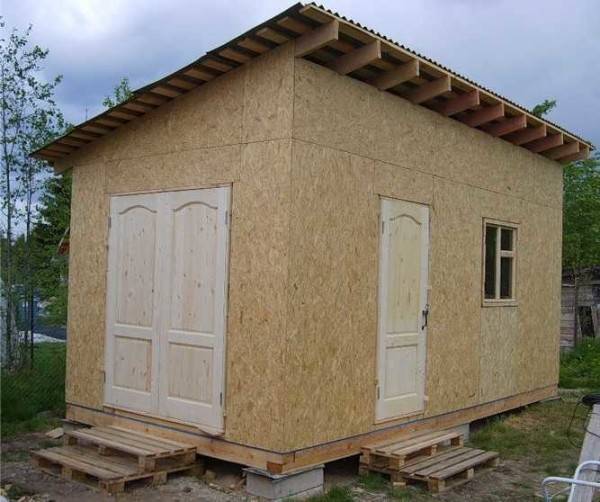

Стены снаружи зашили ОСП 9,5 мм толщиной.
Процесс наружной обшивки сарая
Установили двери, сделаны небольшие ступеньки.
Двери установлены старые, приведенные в порядок
Окончательный вариант сарая…красиво
Непривлекательный фундамент зашит нарезанным по размерам асбестовым листом. Красивый получился сарай.
Схема, чертёж сарая на даче
На основании выше описанных характеристик рисуем чертеж или эскиз будущего здания, с указанием основных размеров.
Чертеж сарая
Поскольку сарай для дачи довольно простое сооружение, достаточно изобразить его с трех сторон (видов):
• вид спереди, со стороны входа – архитекторы называют это изображение «главный фасад»;• вид сбоку, или «боковой фасад»;• наконец, вид сверху – план здания.
План здания изображается таким образом, как будто сделать сарай предполагается без крыши. На плане указывают расположение стоек каркаса, деталей обвязки и обшивки.

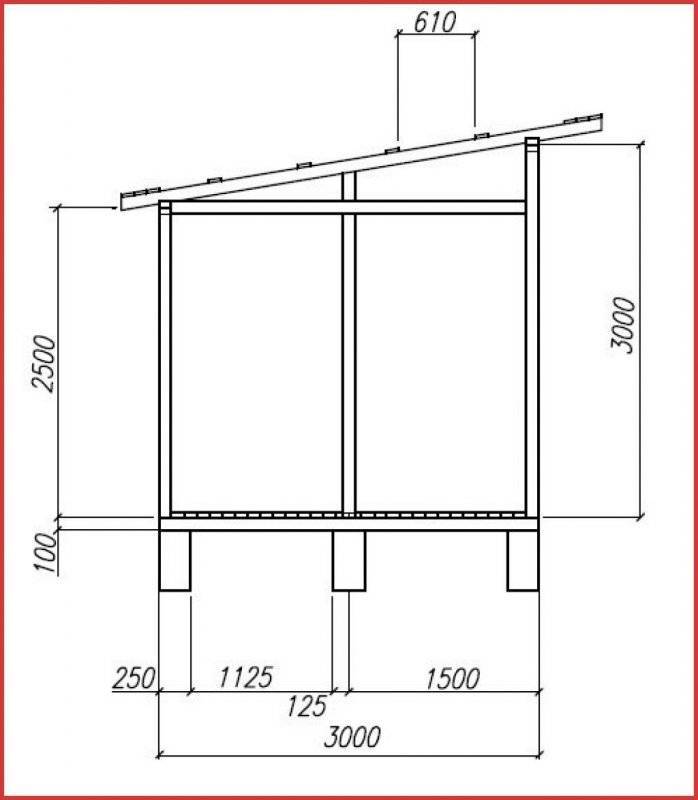

Схема сарая для инструментов с размерами
Все рисунки снабжаются размерными линиями и значениями размеров в миллиметрах (так принято в строительных чертежах) с точностью до 10 мм. А значит, последняя цифра каждого размера будет «0» (рис. 1).
Что в итоге
Хозблок из профнастила — это удобное место для складирования садового инвентаря, удобрений и инструментов. Хозблок из металлопрофиля легко можно построить своими руками буквально за несколько дней, при этом прослужит он не одно десятилетие. При необходимости хозяйственную постройку можно утеплить, чтобы использовать ее как мастерскую или для содержания животных.
