Планировка одноэтажного каркасного дома своими руками +Чертеж и Фото

Дома 6х8 по каркасной технологии

Каркасные дома 6х8 возводятся довольно быстро, обычно срок не превышает 1,5-2 месяца. Могут использоваться как для временного проживания, так и на постоянной основе.

Постройка каркасных домов имеет некоторые особенности, которые учитываются в процессе работы. Основой дома является легкий деревянный каркас, в большинстве случаев материалом отделки выступает сайдинг или вагонка.

Строительство выполняется в несколько этапов:

1. разработка проекта;
2. выбор строительных материалов, покупка и транспортировка;
3. заливка фундамента;
4. строительство стен, перекрытий, чернового пола;
5. выполнение кровельных работ;
6. вставка окон и дверей;
7. отделка.

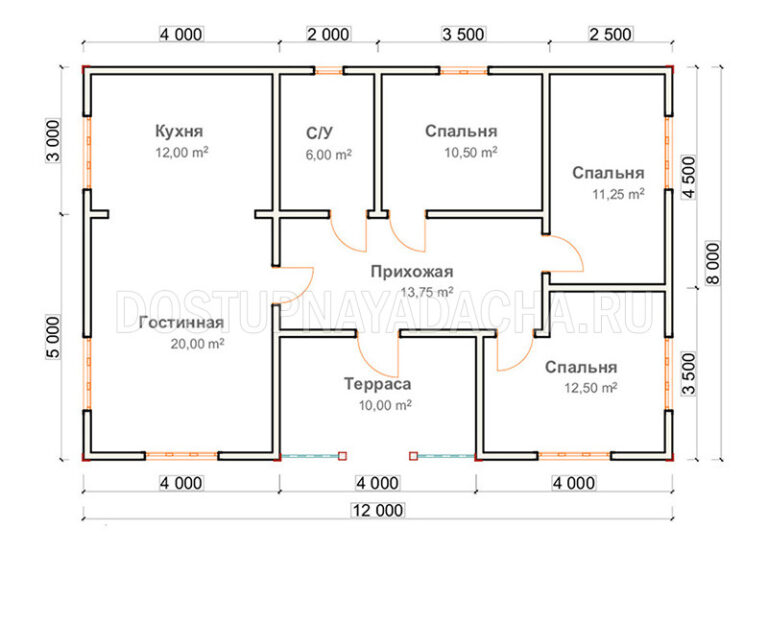

Варианты планировки

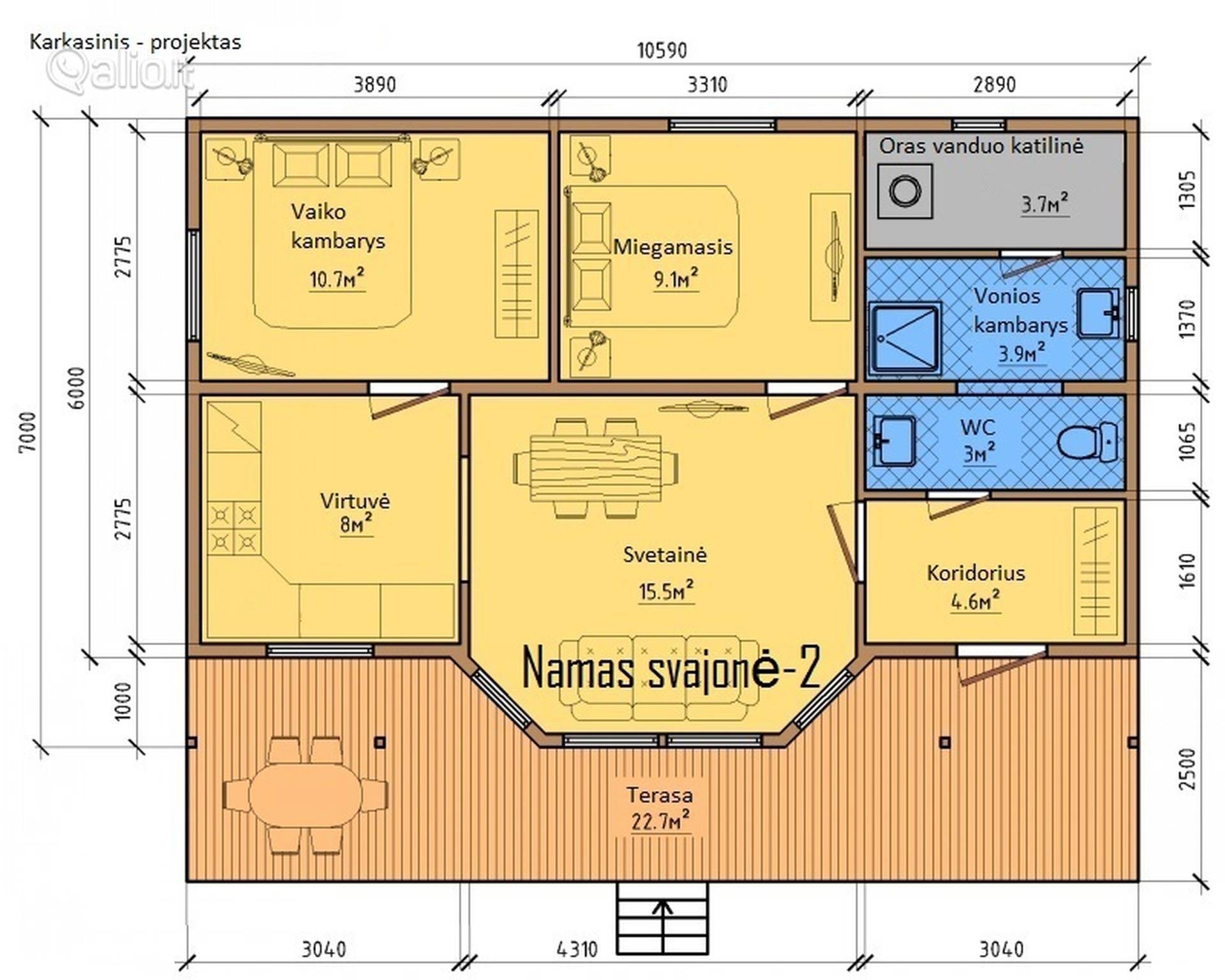

Планировка дома 4х8 м может быть практичной и удобной, а это самое важное требование любого хозяина. В таком помещении легко можно обустроить две спальни, небольшую гостиную, которую лучше объединить с кухней в целях экономии места, санузел и вспомогательные помещения, например, коридор и гардеробную. Отличным решением является устройство террасы: она может стать дополнительным местом отдыха

Отличным решением является устройство террасы: она может стать дополнительным местом отдыха.

Проект дома с таким метражом предусматрен для небольшой семьи. Можно рассматривать типовые варианты, однако при желании есть возможность добавить дополнительную комнату, перенести перегородку, если захочется увеличить ту или иную зону. Так как речь идет об одноэтажном доме, двух спален и гостиной будет достаточно. Что касается санузла, лучше объединить туалет с ванной комнатой. Вход в помещение может быть с террасы, а если ее остеклить и утеплить, то она вполне подойдет для вечерних чаепитий.

Где можно взять бесплатные проекты одноэтажных домов

Самый доступный и простой способ найти бесплатный типовой план в интернете и скачать его – тематические блоги, форумы, в которых люди, построившие собственный жилье, выкладывают в свободный доступ проектную документацию. Делают это люди далекие от архитектуры для того, чтобы профессионалы помогли выявить и устранить возможные ошибки, найти моменты, переделка которых позволит сэкономить, либо просто поделиться своим опытом с другими.

Огромное преимущество подобных проектов – можно увидеть реальный дом, возведенное по этим чертежам, задать вопросы хозяину, чтобы уточнить все важные моменты.

Бесплатную проектную документацию можно найти и скачать на следующих ресурсах:

• Портал «Чертежи». Содержит библиотеки учебных и рабочих планов. Здесь можно найти проекты одноэтажных домов бесплатно с чертежами, но и  схемы всех инженерных коммуникаций.
• Строительный форум «Форум Хаус». Представлено много планов.
• Типовые проекты можно найти на сайтах строительных компаний, которые заинтересованы в привлечении клиентов. Это позволяет значительно сократить время на первоначальном этапе работы с клиентом.
• Библиотеки готовых чертежей содержат много проектов, которые можно скачать. Однако неточности в описаниях, отсутствие наглядной информации, необходимость использовать сторонние программы для открытия файлов, значительно усложняет изучение документации.
• Крупные производители строительных материалов заинтересованы в привлечении клиентов, поэтому на официальных сайтах компании бесплатно размещают типовые проекты одноэтажных домов с фото.

На аналогичных ресурсах представлены разные проекты, которые можно использовать для строительства дома. Перед использованием того или иного плана, скачанного из интернета, лучше проконсультироваться со специалистом, который сможет выявить ошибки и недоработки. Строительство – затратное мероприятие, поэтому лучше устранить все недочеты на этапе проектирования.

Шаг № 2 Подготовительные работы

Участок спланировали , проект готов, теперь надо подготовится к основным работам.

Инструмент для строительства каркасного дома

Базовый набор будет выглядеть так:

• Ручная циркулярная пила;
• Дрель-шуруповерт;
• Углошлифовальная машина (болгарка);
• Электрический рубанок;
• Лобзик;
• Лазерный уровень;
• Молоток;
• Ножовка;
• Топор;
• Струбцина 2-3 шт.;
• Степлер;
• Уголок;
• Рулетка;
• Пачку строительных карандашей;
• Шнур;

Если бюджет позволяет то можно обзавестись торцовочной пилой и пневмо молотком. Последний серьезно снизит затраты времени и сил при сборке каркасного дома.

Место хранения и распиловки материала

Для правильного хранения пиломатериалов и комфортной работы с ним необходимо соорудить временный навес. И установить в нем длинный стол для удобного и точного распила досок.

Место хранения и распила досок

Весь пиломатериал желательно антисептировать или непосредственно уже готовые элементы. Это не обязательно, но СНиП указывает на то,что защитить надо всю древесину, которая располагается ниже полуметра от земли.

Пиломатериал надо уложить на некотором уровне от земли. Для этого хорошо подойдут поддоны. На каждом реду укладывать горизонтальные и желательно вертикальные проставки, чтобы доску не повело и не образовывалась плесень.

Укладка досок

Подготовка участка

Участок следует отчистить от лишних деревьев и травы. Произвести разметку фундамента согласна проекту будущего дома и опираясь на предельные отступы (от дорог и заборов). Проверить размеры и самое главное диагонали прямоугольников.

Разметка фундамента

Крыша, стропильная система

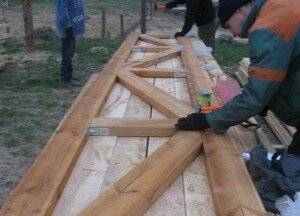

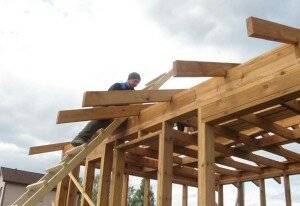

Установка стропильной системы

Следующий этап строительства каркасного дома своими руками – крыша. Макет крыши был тщательно проработан, его и взяли за основу строительства. Для этого дома был выбран каркас с несущей коньковой фермой. На данном этапе самое главное – верно установить конек, тогда смонтировать изготовленные по шаблону стропила будет легко

Важно учесть, что ширина конька должна быть не меньше, чем длина опоры стропила

Были установлены стропила 150х50 под уклоном 20 градусов. К коньковой балке стропила лучше крепить с помощью металлических уголков.

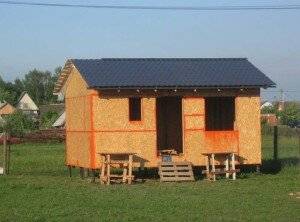

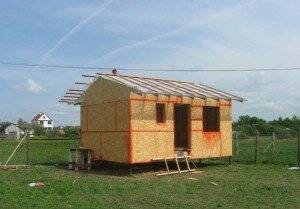

Монтаж крыши

Чтобы улучшить вентиляцию помещения, сделали продухи под коньком и верхний вентиляционный зазор размером 50х50 мм в кровельной конструкции (конробрешетка).

Поскольку чердак не предусматривался как жилое помещение, то с утеплением и отоплением особо не разбирались. Была применена ветро-влагозащитная пленка вместо мембраны, поэтому сделали обязательный зазор. Решили утеплить кровлю роквулом 1,5 см.

Во время закрепления обрешетки следует обеспечить вылет за крайнюю стропилину приблизительно на 20-50 см. Когда обрешетка закреплена, лишнее необходимо срезать.

Крышу дома покрыли металлочерепицей, поскольку она идеально подходит для двухскатной крыши – предусмотрен минимальный расход материала.

Проекты одноэтажных каркасных домов для постоянного проживания

Жилой дом требует более серьезного отношения к проекту. До возведения каркаса необходимо иметь не только чертежи планировки и стен дома, но также расположение коммуникаций. Большинство элементов инженерных систем монтируется в процессе монтажа каркаса, так как закладываются под обшивку. Но даже дом для постоянного проживания на основе каркасной технологии может иметь незначительные габариты.

Одноэтажный каркасный жилой дом 4х6 метров

Даже на площади 24 кв. м удалось разместить все комнаты, необходимые для комфортного проживания семьи из двух человек. Безусловно, проект напоминает нагромождение маленьких комнат, но мы лишь вам хотели показать, что даже на такой небольшой площади вполне можно создать условия для круглогодичного проживания.

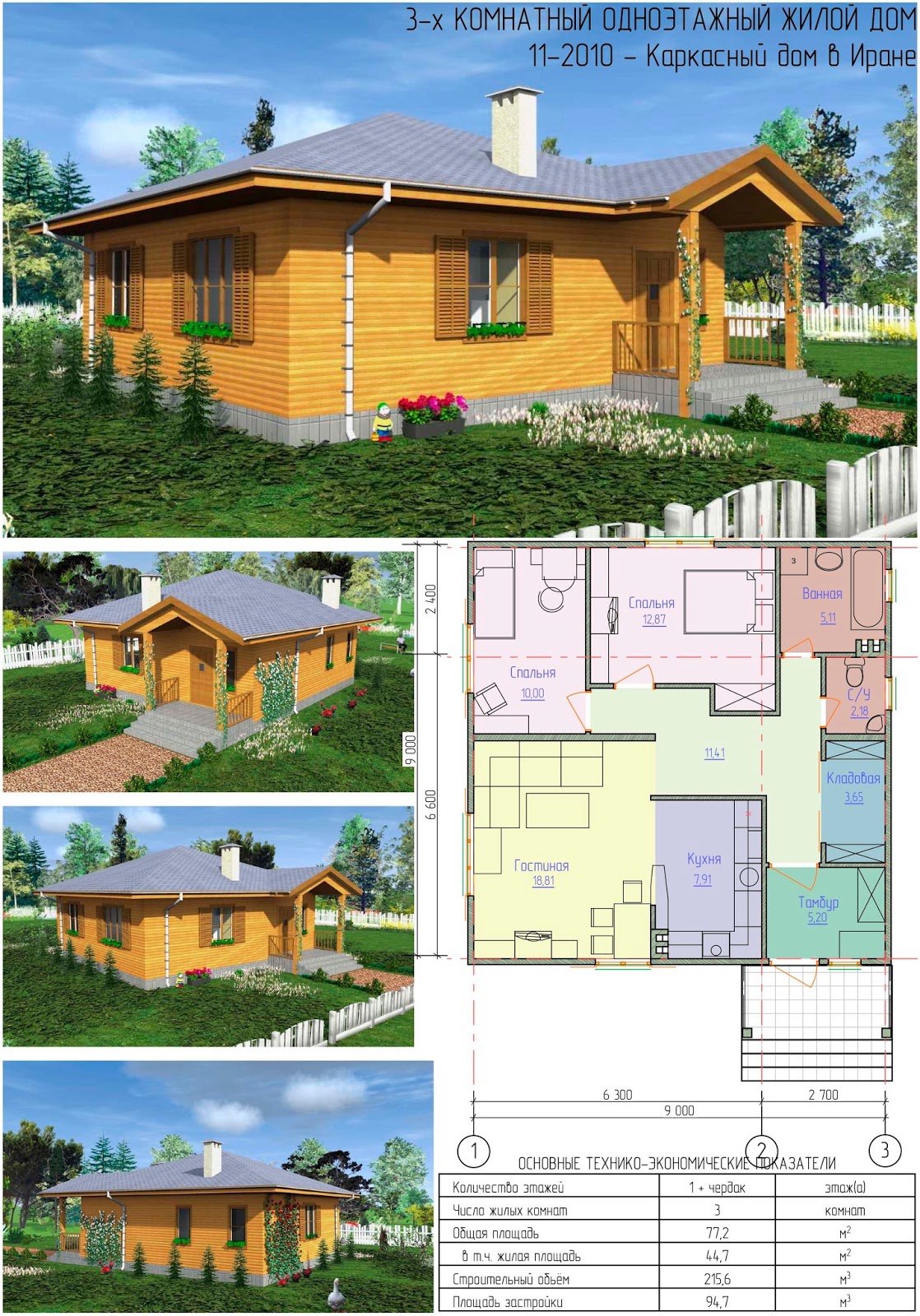

Одноэтажный каркасный дом 6х6 для круглогодичного проживания

Классический эконом-вариант каркасного дома для постоянного проживания. По весьма низкой цене вы получаете дом с небольшой террасой, где можно даже разместить:

• небольшую зону отдыха;
• гостиную, спальную комнату и кухню (часто кухню и гостиную объединяют в одну просторную комнату);
• предусмотрен санузел, не уступающий по размерам санузлу однокомнатной квартиры.

Конечно, такой проект мелковат для семьи из 3-4 человек, но при ограниченности бюджета для строительства вполне достоин рассмотрения.

Пока мы рассматривали дома почти квадратной формы, но отдельного внимания также заслуживают здания в форме вытянутого прямоугольника.

Виды каркасных домов

Чтобы построить качественный одноэтажный каркасный дом, нужно спланировать работу и пригласить соответствующих специалистов. При составлении проекта дома нужно учесть количество требуемых материалов, заранее спланировать, как будут проходить коммуникации в доме. От этого зависит скорость всех работ.

Чтобы определиться с общей стоимостью всех работ в здании, необходимо выполнить следующие мероприятия:

• разработать и согласовать чертежи дома, учитывая пожарные и строительные требования;
• проанализировать тип почвы для выбора необходимого фундамента;
• спланировать, как будут укладываться коммуникации внутри дома (газ, вода, канализация, электричество);
• определиться с толщиной стен и типом крыши.

Дом стиле фахверк

Архитектурные бюро и строительные компании продают готовые проекты каркасных домов. Это удобно, если нет особых требований к планировке. Так можно значительно сэкономить время и деньги. Проекты должны быть адаптированы под конкретные типы почвы и иметь все данные, необходимые для строительства.

Строя собственный каркасный дом, можно выбрать одну из двух технологий:

• каркасно-щитовую – строение собирают из частей, произведенных на заводе;
• каркасно-рамочную – каркас возводят непосредственно на фундаменте.

В обоих случаях утеплители находятся внутри стен.

В каком стиле можно создать фасад одноэтажного коттеджа: фото с комментариями

Декоративную штукатурку можно применять для отделки деревянных, кирпичных и каркасных домов

С помощью этого материала удаляют мелкие дефекты, неровности. Комбинация с плиткой обеспечивает дополнительную защиту здания в сложных местах (цоколь, крыльцо и входная группа, сопряжение трубы с кровлей).

Колонны подчеркивают солидность классического стиля

Элементы отделки «кантри» видны не только на фасаде, но и в других частях проекта

Деревянная облицовка

Хорошо оснащенный современный бассейн создан в виде природного открытого водоема

Кирпич и камень – надежность, долговечность, эксклюзивный внешний вид

Инженерные коммуникации

Проекты каркасных домов бесплатно иногда могут быть без данных о прокладываемых инженерных коммуникациях. Это связано с тем, что водопровод, электроснабжение и газ часто требуют подготовки собственных проектов. Как правило, ими занимаются те организации, которые обеспечивают городское или поселковое электро-, водо- и газоснабжение. Поэтому даже в заказной проектной документации на каркасные дома нет схем прокладывания труб канализации  и водопровода, электрических кабелей и расположения электроприборов, а также газовых труб и газового оборудования.

Заказ проекта электроснабжения производят в организации, которая поставляет потребителям электрический ток. Этот проект готовится по месту жительства заказчика. При этом зачастую проект можно заказать только в данной государственной организации и нельзя получить его в другом проектном месте.

Аналогичная ситуация с проектом газоснабжения. Поставщик газа – монополист на выпуск и подписание газовых проектов для жилого дома. Что касается прокладывания водопровода и канализационного слива, то здесь зачастую проектом не пользуются. Просто приобретают и прокладывают трубы заданного диаметра.

Фото-примеры одноэтажных каркасных домов

Потребность в экономии полезной площади участка привело к созданию проектов одноэтажных каркасных домов с мансардами. Как полноценный второй этаж она не учитывается, но расширяет полезную площадь здания. То же самое можно сказать и о цокольном этаже.

Каркасный дом с гаражом на цокольном этаже и мансардойИсточник lv.decorexpro.com

Каркасный дом с мансардой и цокольным этажомИсточник strojbum.ru

Большой каркасный дом с двумя гаражами на цокольном этаже и мансардойИсточник sk-projekt.ru

Дом с крытым крыльцом, четырехскатная крыша, хозпомещение оборудовано небольшим окномИсточник hbgstroy.ru

Одноэтажный каркасный дом с четырехскатной крышейИсточник zillow.com

Дом с небольшим крыльцом, отделка брусом (имитация), двухскатная крыша, к входной двери ведут небольшие ступенькиИсточник tymen.sk-evrodom.ru

На фото ниже одноэтажный каркасный дом с большой террасой, одним входом. Хозпомещения оборудованы небольшими окнами. К двери ведут ступеньки. Экономный вариант крыши – односкатной строится быстрее других.

Одноэтажный каркасный дом с односкатной крышейИсточник stroy-podskazka.ru

Среди предложений купить одноэтажный каркасный дом встречаются разные варианты

Если для вас важная составляющая комфорта – вечерние посиделки в кругу семьи на свежем воздухе, то обязательно стоит обратить внимание на проект дома с большой открытой террасой и мангалом

Одноэтажный каркасный дом с террасой и мангаломИсточник kostromadom.ru

На фото ниже дом с балконом и открытой террасой. Компактная конструкция занимает маленькую территорию, но при этом имеет большую полезную площадь.

Каркасный дом с мансардой и балкономИсточник mdv63.ru

На фото ниже аккуратный домик с двускатной крышей. Мансарда занимает весь верхний уровень. Небольшой навес прикрывает открытую террасу у входа в помещение.

Одноэтажный каркасный дом с мансардой и маленькой террасойИсточник tsk-kolibri.com

На фото ниже каркасный дом с мансардой, с односкатной крышей, панорамными окнами. Терраса находится на сваях, на нее ведет отдельный выход из мансарды. Такой вариант фундамента удобен для влажного грунта.

Каркасный дом с панорамными окнамиИсточник 290domov.ru

На фото ниже дом с односкатной крышей. Навес перед входом занимает часть длины стены. Окна холла значительно больше, чем в других комнатах. Под мансарду отведено небольшое помещение с двумя окошками.

Каркасный дом с односкатной крышейИсточник wendellfalls.com

Особенности покупки домокомплекта

Преимущества:

• Человеку приобретающему полный домокомплект выдают на руки все необходимые материалы, а так же документы и чертежи.
• Для защиты материала от дождя и снега, их привозят на территорию участка не сразу, а постепенно.
• Все чертежи достаточно понятны и просты.
• Во многих случаях в домокомплекты входят рекомендации, как лучше утеплить помещение.
• Проект для благоустройства кровельного покрытия.
• Схемы и чертежи для установки вентиляции, электричества, канализации и водопровода.
• Полный список дает возможность понять сколько средств уйдет на строительство данного дома.

Комплект чертежей и документов

Изучение данного документа доступно как профессиональным строителям, так и обычным людям без особых навыков и опыта. Так же если во время строительства появляются какие то вопросы, то ответы на них можно с легкостью найти в документах. Описано обеспечение ветро и влагоизоляции. Все условия стройки, принципы выбора окон, дверей и другого.

Комплектация

Покупателям предлагают множество видов строительства каркасного дома, как обыкновенных, стандартных так и на заказ, по индивидуальным предпочтения клиента. Но при всем многообразии существует вариант основной комплектации, в которое так же входит вариант самостоятельной постройки каркасного дома.

В нее входят:

• подробный план,
• предметы для пола, каркасного основания, стен и стоек,
• материал для крыши (стропил и доски),
• материалы для отделки пола, плинтуса и уголков,
• комплект окон и дверей,
• материалы для паро и гидроизолирования,
• утеплители.

Сбор информации и подготовительный этап

Бесплатные чертежи каркасных домов в изобилии представлены в интернете. Речь идет не о комплектах готовой проектной документации, а именно о чертежах частных домов, коттеджей в несколько этажей с мансардой и гаражом. Чертеж в таком случае — это несколько подобных планов внутренней планировки, схем расположения коммуникаций и ориентации здания по сторонам света.

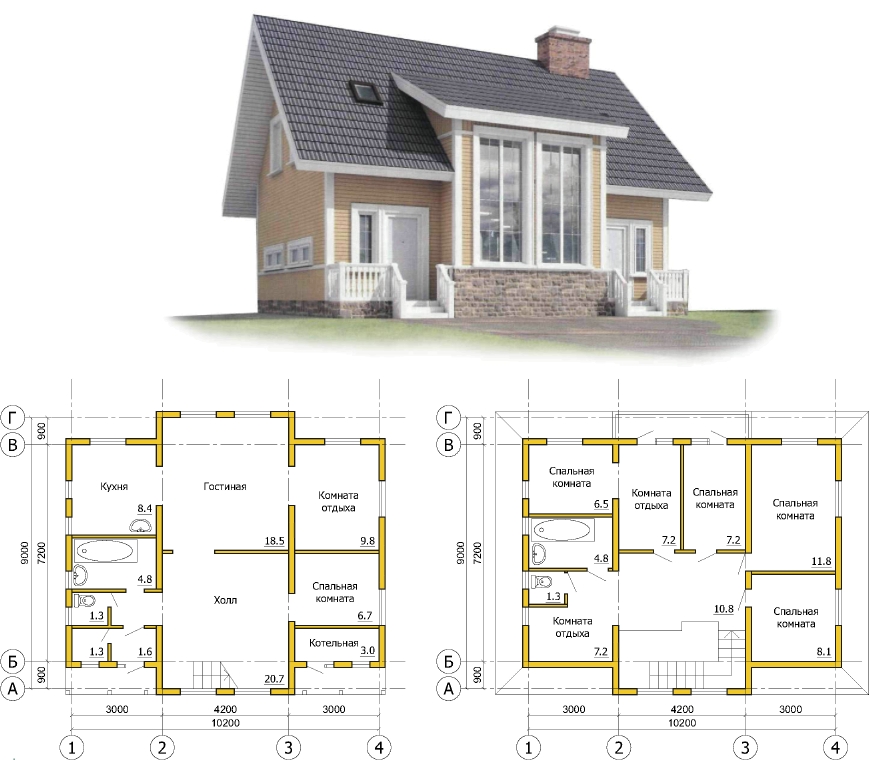

Планировки первого и второго этажа двухэтажного коттеджа Для того чтобы создать дом своей мечты, необходимо познакомиться с изобилием существующих и бесплатно представленных вариантов планировок. Если раньше все дома были похожи один на другой, и даже по внешнему виду можно было сказать, что и как располагается внутри, то сегодня рушатся все стереотипы. Классический дом с квадратной коробкой может таить в себе самые разнообразные архитектурные решения и дизайнерские изыски. Именно для того, чтобы выбрать для себя наилучшее предложение на сегодняшнем рынке, стоит просмотреть не один десяток свободных проектов, детальных чертежей и планировок частных домов.

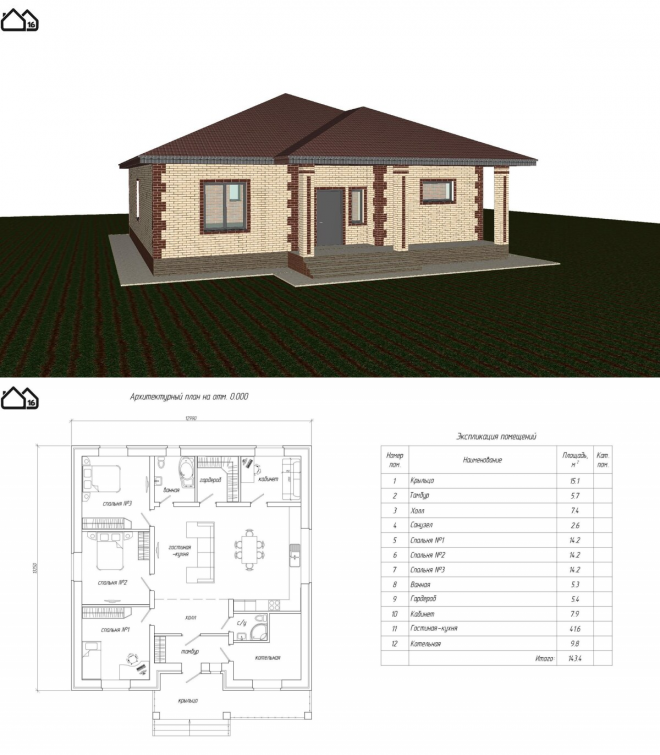

Проекты одноэтажных частных домов

Представлены как в качестве дачных домиков, так и капитальных больших строений.

Проект одноэтажного дома с мансардой

Возводятся на достаточно просторных участках, так как имеют большое пятно застройки. Для комфортного проживания семьи из четырех человек — двух детей и двух взрослых — достаточно дома площадью в 120–160 квадратных метров. А если добавить к одноэтажному дому гараж и надворные постройки, то площадь значительно увеличивается. И на небольшом участке может просто не хватить под все это места.

Плюс таких проектов — отсутствие лестниц в доме, возможность ставить только один санузел, удобство перемещения по одноуровневому пространству. Минус — широкое пятно застройки, необходимость тщательной планировки, чтобы сократить неиспользуемое мертвое пространство.

Многослойный строительный пирог стены

Стену каркасного дома называют «пирогом» утепления. Каркасная стена имеет как минимум, 4 слоя — облицовку, отделку, изоляцию, утепление. Каждый слой каркасной стены выполняет свои определённые функции.

Три основных слоя — утеплитель, внутренняя и наружная стеновая облицовка. Дополнительные слои – внутренняя и наружная отделка, ветрозащита, пароизоляция, те материалы, которые обеспечивают функциональность основных слоёв стены.

Как обустраивают стену каркасника

Укладывают утеплитель. В качестве теплоизолирующей прослойки используют плиты из минеральной ваты. Их укладывают между стойками каркаса, слегка сжимая.

Далее навешивают пароизоляцию и мембранную плёнку, гладкую с одной стороны и шершавую с другой. Гладкая сторона мембранной пленки — отталкивает влагу и воду, шершавая – проводит.  Пароизоляция в каркасном доме необходима для защиты минваты от влаги. Её укладывают с внутренней стороны стены, шершавой стороной — к утепляющему слою. Крепят скобами к каркасу.

На заметкуВажно не допускать конденсации влаги внутри ватного утеплителя. При намокании он теряет свои свойства на 60%. При этом стена промерзает, а доски каркаса – покрываются плесенью и гнилью

При этом стена промерзает, а доски каркаса – покрываются плесенью и гнилью.

С наружной стороны выполняют монтаж обрешётки. Это – планки, которые увеличивают расстояние между утеплителем и наружной стеной, и этим образуют воздушную прослойку – так называемый вентиляционный зазор для выведения влаги из утеплителя.

На заметкуОбрешётку можно не монтировать, если в качестве стоек каркаса используются доски шириной больше, чем толщина утеплителя. В таком случае между утепляющим слоем и наружной стеной будет воздушный зазор без монтажа обрешётки.

С наружной стороны – монтаж стеновых панелей из пластикового сайдинга, OSB, металлопрофиля.

С внутренней стороны — монтаж панелей внутренних стен — вагонкой, гипсокартоном, OSB, МДФ. Выбор стеновых панелей определяется условиями эксплуатации помещения и будущей отделкой. Под обои и покраску необходим гипсокартон. Для оштукатуривания – подходят гипсовые плиты и ОСБ. А вот МДФ сам по себе является внутренней стеной и отделкой одновременно.

Недорогие одноэтажные каркасные дома будет проще и быстрее купить. Зато построить каркасный дом для постоянного проживания – задача для настоящего творческого человека.

Монтаж стен дома

Для того чтобы собрать каркас своего коттеджа, используют брус камерной сушки сечением 150х150 мм

Для того чтобы собрать каркас своего коттеджа, используют брус камерной сушки сечением 150х150 мм. При этом длина бруса должна чётко соответствовать проектной высоте первого этажа.

Каркас начинают собирать с углов, устанавливая брус по принципу шип-паз и дополнительно фиксируя его уголками. Затем можно собирать части каркаса на земле, поднимая их и устанавливая на место.

Ширина расположения брусьев каркаса может быть 30, 40 или 60 см, в зависимости от параметров плит ОСП, которыми будет обшиваться каркас. То есть ширина плиты должна чётко лечь на три или две продольные перемычки каркаса.

Все стойки каркаса необходимо обвязать брусом с применением металлических уголков по углам дома и техники соединения бруса «в пол дерева».

Монтаж потолочного перекрытия

На верхнюю обвязку дома укладывают балки перекрытия, которые можно крепить несколькими способами

На верхнюю обвязку дома укладывают балки перекрытия. Их можно уложить несколькими способами:

• Методом вырубки пазов в обвязке;
• С использованием металлических уголков;
• Крепление кронштейнами.

Затем балки перекрытия накрывают чистовой шпунтованной доской. Если есть делание утеплить и звукоизолировать перекрытие второго этажа (пол второго этажа), то его устраивают по аналогии с полом первого, прокладывая между лагами плиты полистирола.

Монтаж стен второго этажа выполняют по принципу устройства стен первого уровня.

Крыша каркасного дома

Чтобы собрать каркасную крышу канадского дома, лучше смонтировать фронтоны непосредственно на земле и только после этого поднять их и установить

Чтобы собрать каркасную крышу канадского дома, лучше смонтировать фронтоны непосредственно на земле и только после этого поднять их и установить. Крепят фронтоны при помощи уголков и подпирают укосинами.

Теперь можно соединить оба фронтона коньком, а уже после этого устанавливать стропила с шагом 60 см. На стропила нашивают обрешетку таким образом, чтобы её концы выступали за контуры дома на 50 см с обеих сторон. Обрешетку обшивают тепло- и гидроизоляцией, а сверху укрывают кровельным материалом.

Обшивка и утепление каркасного дома

Готовый каркас теперь необходимо обшить. В этих целях используют плиты OSB

Готовый каркас теперь необходимо обшить. В этих целях используют плиты OSB. Их укладывают с небольшим техническим зазором в 0,5 см, который позже закрывается монтажной пеной из пистолета.

Затем поверх панелей нашивается обрешетка из бруса сечением 90х40 мм с шагом 50-60 см. А между брусами обрешетки укладывают утеплитель из минеральной ваты или поит полистирола.

Затем весь сендвич укрывают пароизоляционным материалом и обшивают сайдингом. Осталось установить окна и двери и выполнить внутреннюю отделку коттеджа.

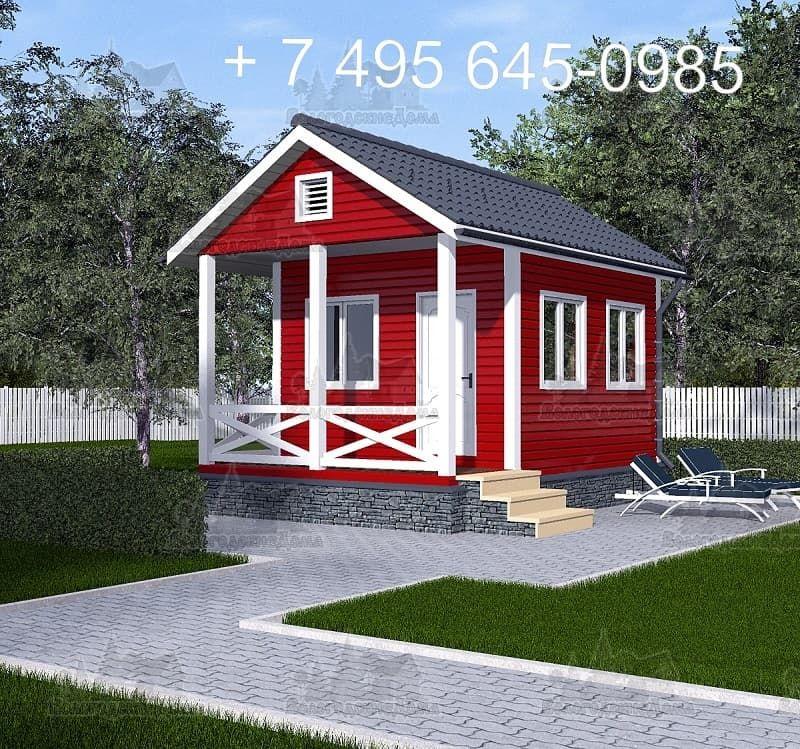

Садовый каркасный дом 4 на 4 м

Яркий пример самого экономичного варианта одноэтажного каркасного садового дома. Габариты 4х4 метра не требуют создания дополнительных перегородок, весь дом имеет одну комнату. Один вход и пара окон позволяет создать уютное освещение.

Садовый каркасный дом 4х4 м с террасой

Еще один небольшой проект. Терраса придает дому более презентабельный и уютный вид. На плане мы также видим примерное расположение элементов обстановки и коммуникаций. Как видите, даже дом 4х4 метра позволяет создать весьма комфортную обстановку несмотря на то, что четверть жилой площади этого проекта занимает терраса. Размер террасы наверняка не позволит создать зону отдыха, это, скорее, элемент декора фасада.

Садовый каркасный дом 6х6м с террасой

Увеличение размера дома позволяет создать различные варианты планировки.

Каркасные дома размером 6 на 6 метров не требуют добавления дополнительной несущей перегородки, поэтому планировку дома можно делать уже после возведения дома под крышу, когда возводятся каркасные перегородки, часто даже без утепления.

Возможно, допущена ошибка в чертежах, так как мы видим небольшой тамбур 2.5 кв. метра без связи с основным домом. Поэтому обязательно изучите проект, который вы найдете, ведь даже специалисты могут допускать ошибки.
