Особенности монтажа

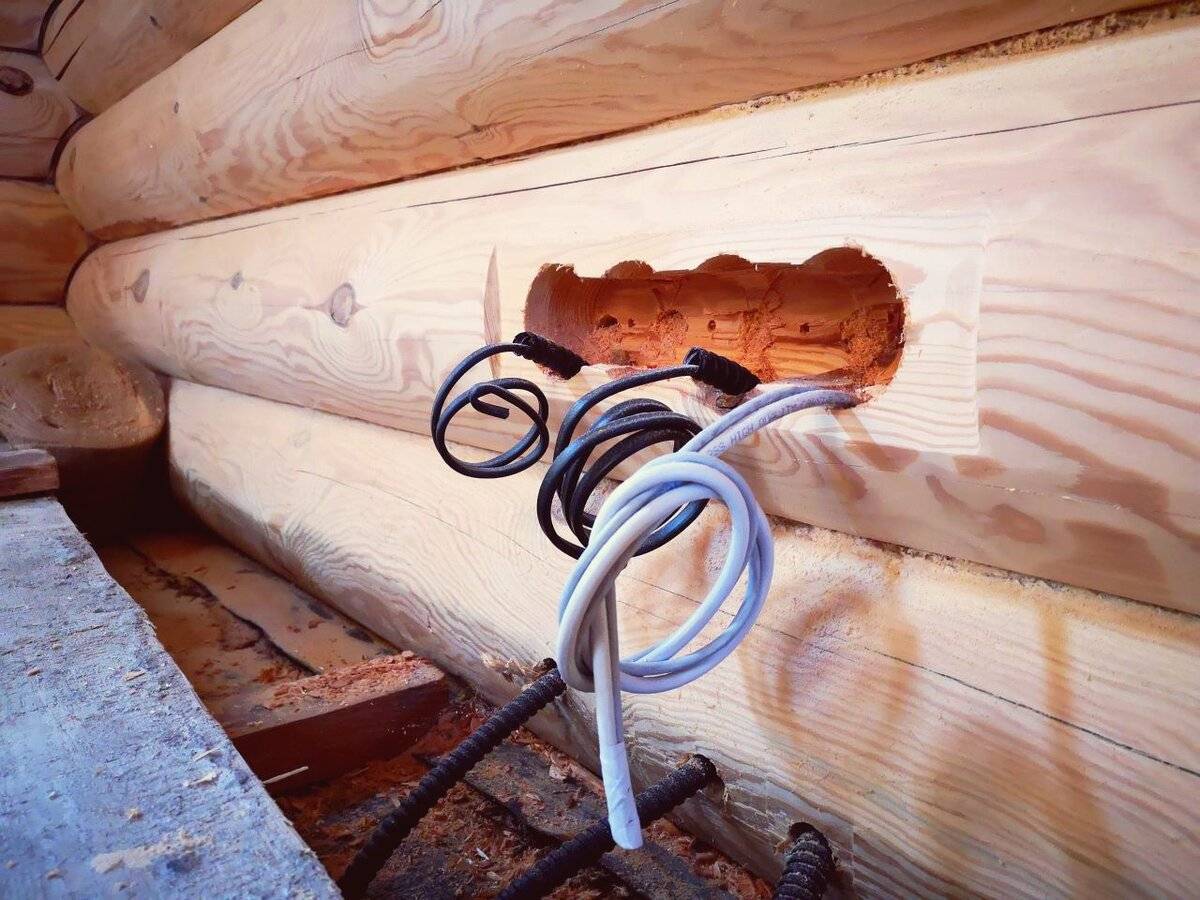

Самой трудоемкой операцией при прокладке скрытой электропроводки в деревянном доме является установка труб в теле стены. Процесс довольно трудоемкий, требующий максимально возможной аккуратности и точности. Для производства этих работ потребуются особые практические навыки и специальный высокотехнологичный инструмент.

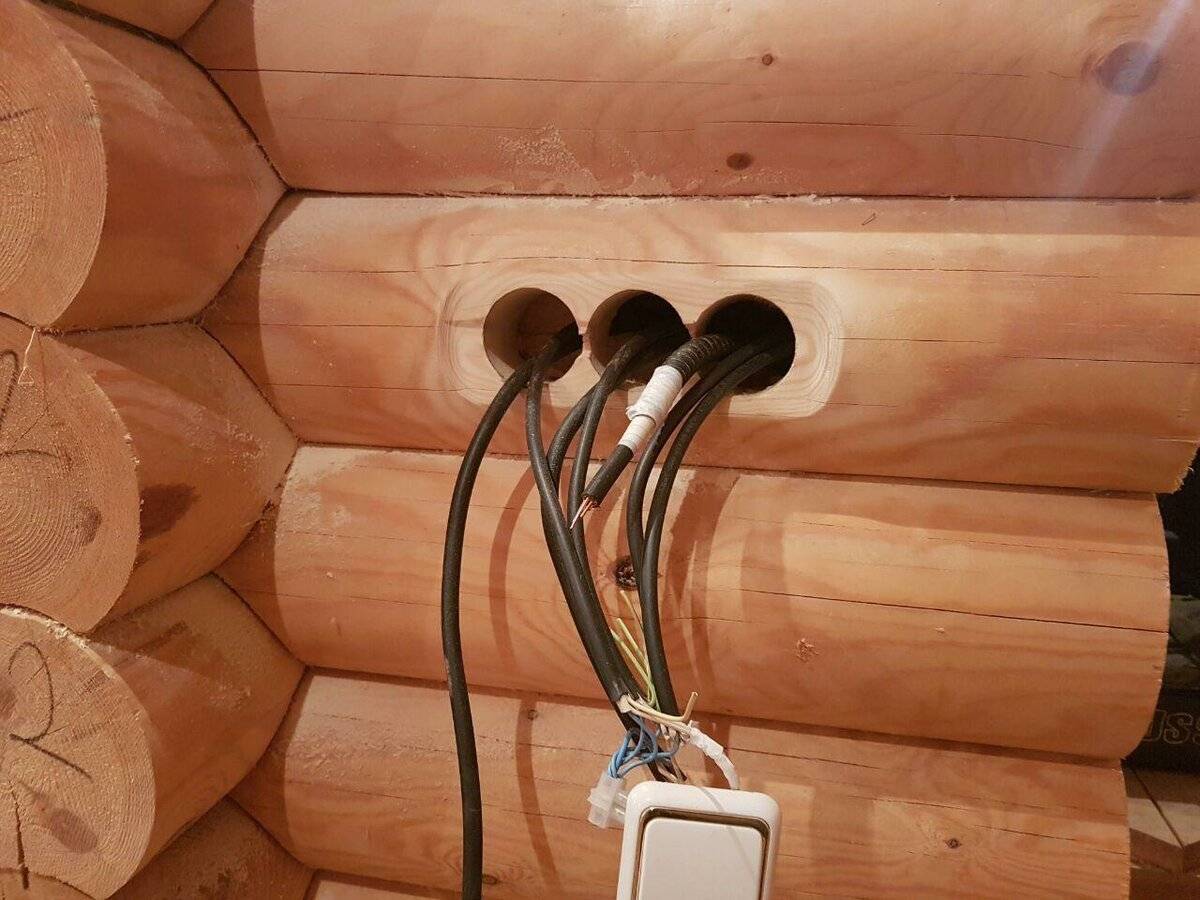

Для внедрения изолирующих труб в стены потребуется сверление, как в горизонтальном, так и в вертикальном направлениях. Вертикальные отверстия сверлятся в процессе укладки сруба, горизонтальные тогда, когда стены уже возведены. После того, как трубы будут закреплены в теле деревянных стен, в них заводится провод, который послужит проводником для протяжки провода. Посадочные места аккуратно вырубаются под габариты элементов разводки, в них крепятся изолирующие металлические короба.

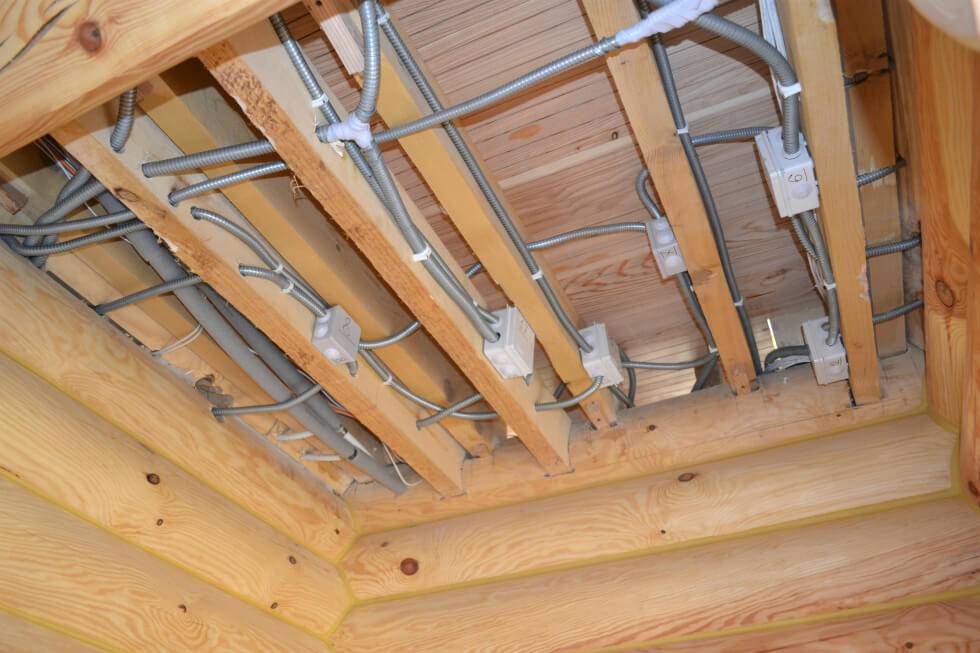

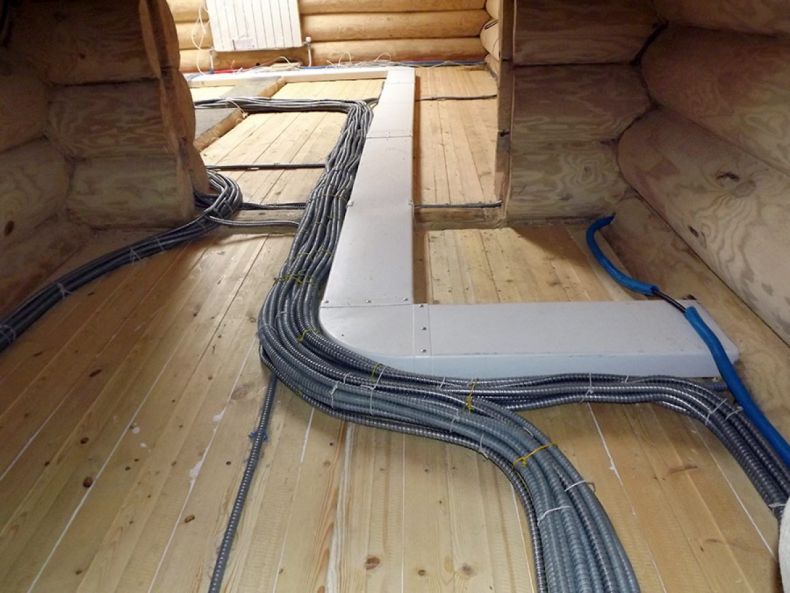

Альтернативный вариант – проводка по перекрытию. Можно ли избежать столь трудоемкого процесса, связанного со ставкой труб в стены? Многие домовладельцы при обустройстве скрытой электрики деревянного дома практикуют прокладку проводки по потолочному перекрытию в чердачном помещении. Требования противопожарной безопасности для этого способа электромонтажа остаются те же, электромагистраль на чердаке изолируется металлическими трубами или лотками, лишь только спуски к выключателям и розеткам осуществляются по штробам или вертикальным сверлениям в стенах, как показано на фото ниже:
Еще один вариант — скрытая проводка в штукатурке. Можно пойти по самому простому пути и уложить электропроводку между слоями штукатурки. Способ примитивный и не затратный, но весьма не безопасный. Штукатурка активно впитывает влагу, а также со временем растрескивается, отчего теряет свои изоляционные свойства.
Способы прокладки электрических кабелей
Кабели при установке электропроводки в доме могут располагаться в гофрированной трубе. Это обеспечивает защиту проводниковой продукции, упрощает процесс установки. Если потребуется заменить электропроводку, то не нужно разбивать стену и портить ремонт, достаточно извлечь провод с гофры. Но чаще всего выполняют скрытую установку в штробах, которые представляют собой специальные углубление в стене, на потолке и даже в полу.
Подбор кабелей и проводов
Провода обладают неустойчивостью к длительному нагреву. Они не обеспечивают должную защиту, так как имеют одинарную изоляцию. Для разводки электропроводки в частном доме применяют кабели. Они отличаются лучшими эксплуатационными характеристиками и долговечностью.
Для правильного выбора проводниковой продукции нужно оценить товар по некоторым критериям. Кабель должен быть с тремя жилами, чтобы можно было обеспечить заземление. Даже если в доме нет защитного автомата, проводник должен быть с тремя жилами, просто одна будет временно бездейственной.
Жилы для электропроводки в частном доме должны быть медными. Алюминий уже запрещено использовать. Особого внимания требует сечение кабеля. Чтобы его определить, делают расчет, отталкиваясь от мощности всей техники в доме.
Можно выбрать и стандартные проводники. Так для освещения оптимальное сечение составляет 1,5 мм2, а для розетки – 2,5 мм2. Для оборудования с большей нагрузкой минимальный размер составляет 4 мм2. Сечение вводного кабеля рассчитывается, исходя из номинала автомата. Обычно этот показатель находится в пределах 10-16 мм2.
При выборе кабеля учитывают марку. Их достаточно много, но для проводки следует изучить наиболее используемые варианты. Чтобы провести электропроводку в доме, рекомендуется использовать марки ВВГ, ВВГнг или NYM. ВВГ подходит для квартиры и небольших хозяйственных помещений. ВВГнг или NYM относятся к огнестойким разновидностям, поэтому активно применяются для построек с высокой влажностью.
Виды проводов для квартирной электропроводки.
Немаловажную роль при выборе кабелей для обустройства электропроводки в доме имеет завод-производитель. Некоторые компании выпускают изделия сомнительного качества. Использование такой продукции чревато опасными последствиями – может произойти замыкание. Лучше выбирать проверенных производителей, которые имеют все сертификаты качества.
Монтаж коробки и соединение проводов внутри конструкции
Для начала необходимо завести провода в коробку через специальные отверстия. Затем следует прикрутить распределительный прибор к стене с помощью саморезов или гвоздей. Некоторые хозяева предпочитают скрытую установку, поэтому коробка направляется в подготовленную нишу в стене или потолке.
Дальше с кабеля снимается изоляция. Эту операцию нужно проводить максимально аккуратно
Важно не повредить внутреннюю жилу. Поврежденные места изолируют с помощью изоленты. Кабели нужно подкорректировать по размерам, они должны умещаться внутри коробки
При этом предусматривается максимальный запас (приблизительно 15 см). Если электропроводка занимает много места, то кабеля укорачивают до 10-12 см
Кабели нужно подкорректировать по размерам, они должны умещаться внутри коробки. При этом предусматривается максимальный запас (приблизительно 15 см). Если электропроводка занимает много места, то кабеля укорачивают до 10-12 см.
Дальше зачищают концы и соединяют с помощью электрических зажимов (клемм). Скрученные концы следует изолировать изолентой или специальными колпачками. Провода разного назначения разводят в стороны. Затем кабели аккуратно складываются внутри коробки и крышка закрывается.
Способы расключения:
- С помощью паяльника;
- Использование сварочного аппарата;
- Применение клемм.
Расключение включает соединение жил одного назначения. Кабели соединяются по цветам. Такая схема поможет сделать разводку электропроводки в доме своими руками, не перепутав провода. Необходимо помнить, что коричневый цвет используется для фазы. Синий или черный оттенок характерный для нуля. Кабель с желто-зеленой расцветкой обозначает заземление (он может отсутствовать, если проводник двухжильный).
Способы соединения проводов.
Расчет кабеля и монтаж открытой электропроводки
- Для того чтобы наиболее точно рассчитать метраж кабеля для всего дома, следует сумму площади всех помещений умножить на 2. Данная цифра дает представление о том, сколько потребуется метров провода для устройства одной определенной линии.
- Для подключения в доме всех розеток и выключателей потребуется приобрести провода в соотношении 1:1,5. Здесь одна часть кабеля предназначена для подключения осветительных приборов, а полторы — для монтажа розеток. Таким образом, для деревянного дома, площадью в 100 м? необходимо будет приобрести 200 м кабеля для устройства света и 300 м для розеток и выключателей.
- Роликовые изоляторы для монтажа электропроводки прокладываются через каждые 40-50 см кабеля. Исходя из этого, для 200 м провода понадобится 100 изоляционных роликов.
- С помощью лазерного уровня на стенах и потолке размечаются все линии трассы горизонтального и вертикального направления будущей проводки.
- Вдоль размеченных линий ролики крепятся саморезами с шагом 40 или 50 см друг от друга. Минимальное расстояние между начальным изолятором и ближайшей к нему розеткой (выключателем) должно быть 5 см.
- В соответствии со схематическим планом проводки устанавливаются розетки и выключатели, а также все распределительные коробки.
- После крепления всех роликов, розеток и выключателей между ними натягиваются провода, которые соединяются между собой с помощью специальной пайки. Для соединения можно использовать клеммы. В домах с деревянными стенами скручивать и изолировать провода традиционным способом не рекомендуется для обеспечения мер безопасности.
- При прокладке провода на изоляторах кабели натягиваются таким образом, чтобы между ними и стеной оставалось расстояние не менее 1 см в соответствии с принятыми стандартами ПЭУ. На потолке проводка монтируется аналогичным образом.
- После окончания работ проверяется правильность подключения всех элементов проводки. С помощью мультиметра проверяется сопротивление в системе. Если монтаж произведен правильно, далее включаются все автоматы и можно пользоваться электричеством.
Распределительный щиток
Монтаж проводки – ретро
Если вы все-таки решили самостоятельно провести данную операцию, то необходимо заранее подготовить следующие элементы:
- выключатели накладного типа;
- кабели необходимого диаметра сечения;
- распределительные коробки;
- розетки накладного типа.
Укладка данных электросетей проводится после завершения всех отделочных работ. То есть провода монтируются поверх обоев или крашенных стеновых поверхностей. Современный рынок предлагает огромное количество разнообразных деталей для установки проводки, поэтому даже самый изысканный гурман сможет воплотить в жизнь свои фантазии.
Во время выбора цветовых решений для монтируемых элементов необходимо учесть, что одна и та же деталь может стоить по-разному из-за цветовой гаммы. Если речь идет о проводах, то коричневый обойдется как минимум в два раза дешевле, чем золотистый.
Выклбючатель и розетка для проводки ретро
Первым делом необходимо определиться с изоляторами и уже под них выбирать крепежные элементы. Это необходимо для правильного цветового оформления и соблюдения длины роликов. Крепежи нужно выбирать, учитывая их длину. Она должна быть такой, чтобы прочно закрепить изолятор на стене.
Монтаж ретро-проводки происходит по следующим шагам:
Сначала необходимо определиться с местами расположения осветительной техники, выключателей и розеток. Нужно помнить о том, что при таком типе проводки необходимо расположить розетки повыше на стене, чтобы исключить риск ее повреждения.
Затем необходимо выбрать схему подключения всего электрооборудования. На данном этапе лучше потратить немного больше времени и сил, поскольку от него зависит работоспособность инженерной системы.

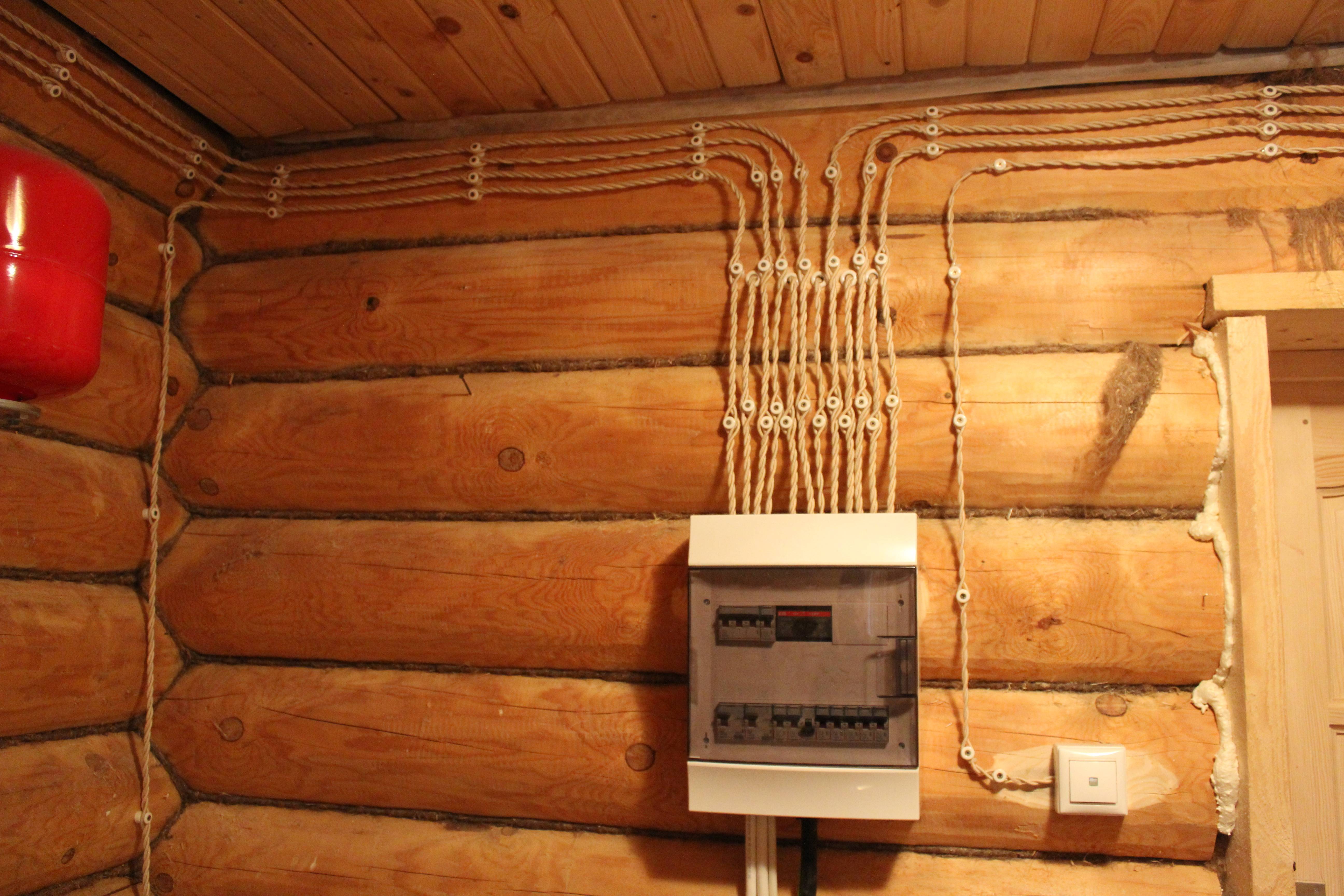

Ретро-проводка на изоляторах
Теперь можно приступить к нанесению разметки. На данном этапе вам потребуется лазерный строительный уровень или гидроуровень. С помощью этих устройств нужно нанести разметку, учитывая удобство эксплуатации будущей сети, а также эстетический аспект. Подключение и распайка кабелей. На данном этапе необходимо быть очень внимательным и не допустить скручивания проводов.
Теперь проводка под ретро практически готова. Осталось только провести замеры изоляционного материала на сопротивление и провести тестовое включение. Если все этапы прошли успешно, то вы можете смело эксплуатировать проводку.
Главным преимуществом данного типа проводки является привлекательный внешний вид. В случае правильного выбора цветовой гаммы всех элементов, получится действительно красиво.
Очень важно подобрать ретро-проводку под дизайн помещения
Инструкция по установке проводки в деревянном доме
Электричество в деревянном доме начинает прокладываться с кабеля на улице подземным или наружным способом. Воздушную проводку устанавливают, если расстояние до дома составляет не более 25 м. В противном случае придется от основного столба устанавливать дополнительную опору.

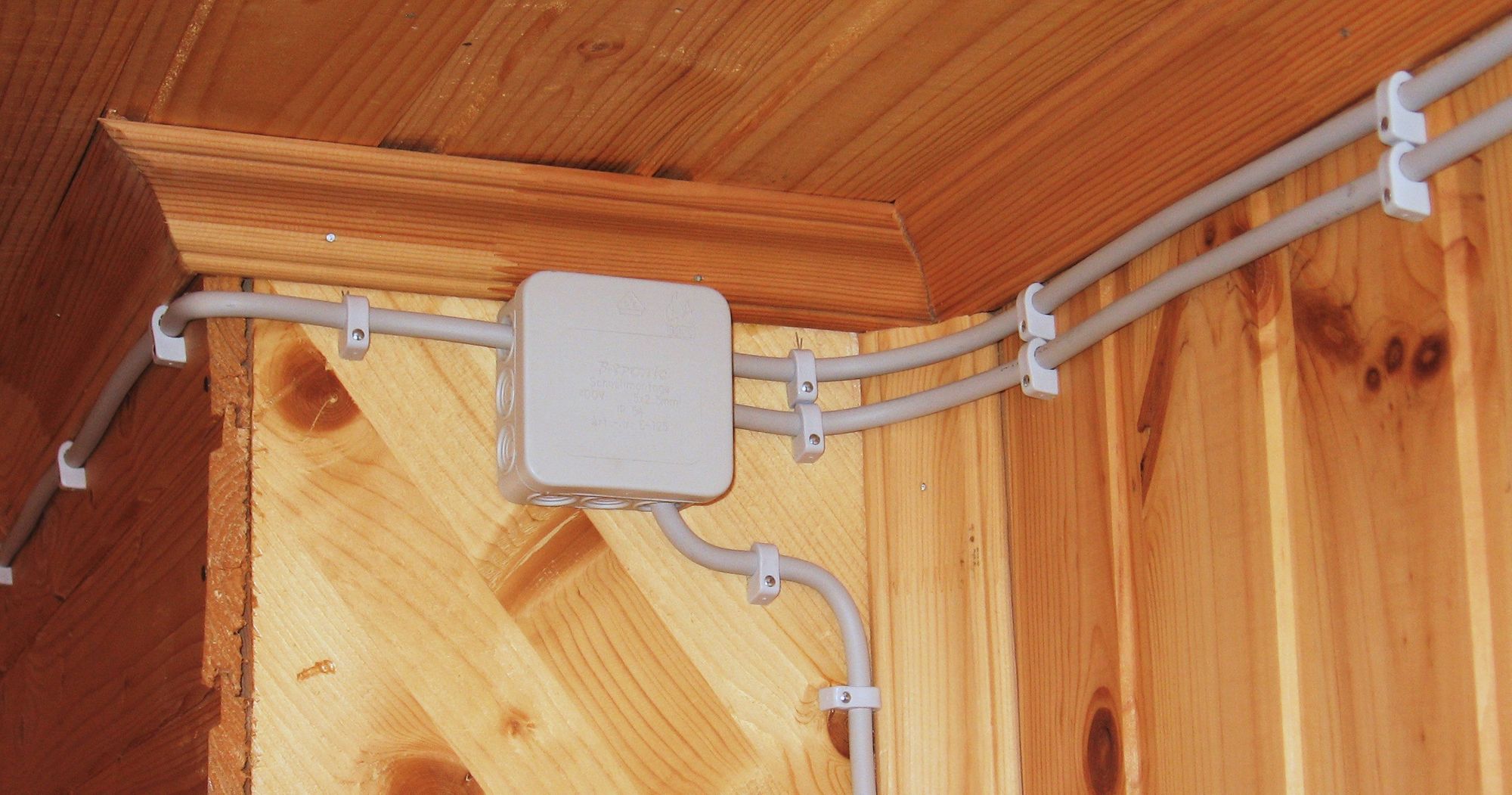

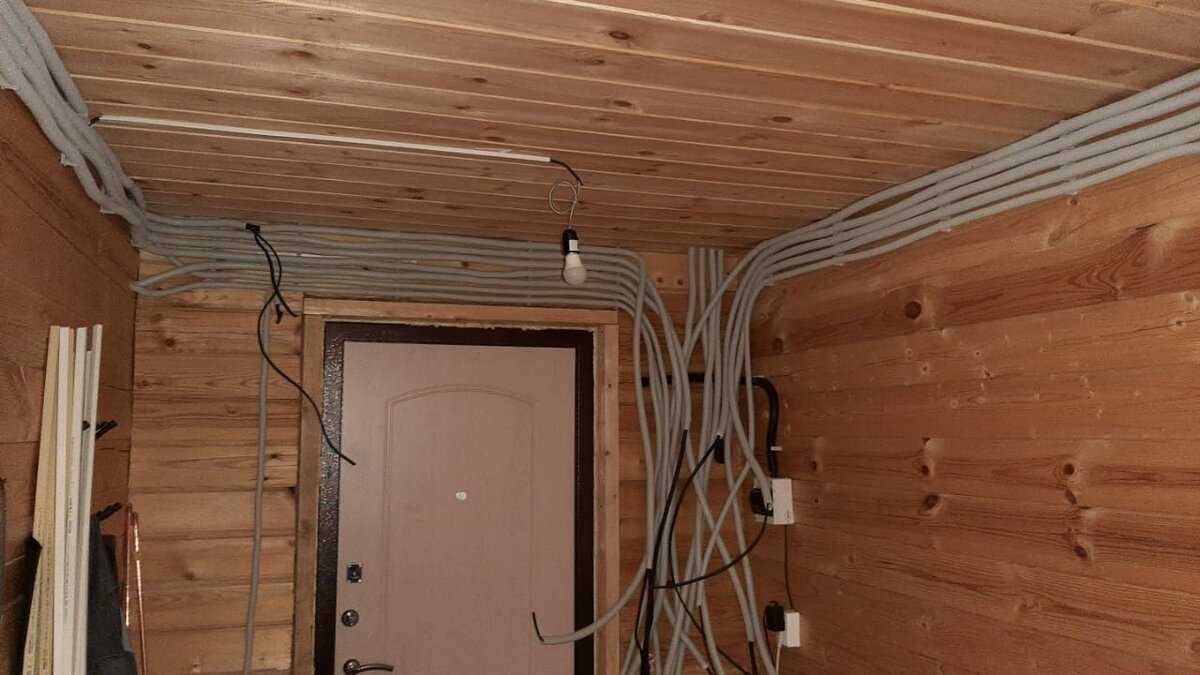

Проводка в гофре
Подземная проводка требует специальных навыков, поэтому для ее установки необходимо вызывать специальную бригаду электромонтеров.
Электрика в деревянном доме своими руками чаще всего монтируется открытым способом. В настоящее время современные технологии предлагают несколько вариантов, а именно в гофре, пластиковых каналах, на изоляционных роликах, в техническом плинтусе и т.д.
Наиболее простой способ — это сделать проводку в деревянном доме на открытых изоляторах, фиксирующихся на стенах. Они будут удерживать провода, создавая интерьер помещений в стиле ретро. В основном такой способ проводки можно увидеть в домах из оцилиндрованного бруса.
Для создания открытой проводки используются медные провода в прочной защитной оплетке сечением от 0,5 до 2,5 мм.
Основная система вводится с использованием линии большого сечения. Для подведения электроэнергии к электроплите или котлу монтируются специальные коробы или технические трубы маленького диаметра. От основного щитка к распределительным проводам монтируется проводка различных марок, а далее она подводится к защитному коробу и укладывается в него. Для открытой проводки предназначены провода марки НГ.
Наружная проводка на изоляторах
Так как электрическая проводка будет открытого типа, необходимо приобрести провода с различным сечением:
- для освещения — 3х1,5 мм;
- для розеток и выключателей — 3х2,5 мм;
- для более мощных устройств — 3х2,5 мм.
Ввод в дом
Вводной участок, от магистральной линии электропередачи до распределительного щитка, считается наиболее ответственным. Есть два способа, как правильно подвести электричество к дому.
Прокладка кабеля в земле
Это более надёжный способ, потому что проводник полностью скрыт и не подвергается никаким внешним воздействиям. Кроме этого в случае короткого замыкания и возгорания, исключена возможность того, что пострадают люди или имущество. Благодаря такой высокой пожарной безопасности, подземный ввод особенно рекомендован для деревянных домостроений. К тому же он совершенно не портит внешний вид участка.
В то же время потребуются немалые затраты. Нужно будет прокопать траншею глубиною не менее 0,8 м. Если проход в дом будет осуществляться через фундамент, потребуется установка толстостенной металлической гильзы. Да и сам кабель желательно защитить от химического воздействия грунта, микроорганизмов и грызунов, давления корней растительности. Для этого его не просто располагают в траншее, а предварительно протягивают в металлической трубе или гофре.
Подземный способ желательно использовать на этапе, когда новый дом только строится, так можно обдумать прохождение всех коммуникаций заранее.
Прокладка кабеля по воздуху
Если строение уже возведено, то более дешёвым, удобным и лёгким вариантом будет воздушная линия. Выполняется отпайка от ближайшей опоры магистральной линии электропередачи.
Запомните главное! Ни вы, ни ваши знакомые даже с самым высшим электротехническим образованием не имеют право подниматься на эту опору для выполнения подключений. Такую работу делают электрики из штата энергоснабжающей организации, обслуживающей данную ЛЭП (у них на это есть специальный допуск).
В качестве вводного рекомендуется использовать провод СИП (самонесущий изолированный провод).
Его изоляционный слой выполнен материалом, который выдерживает перепады температур, солнечные лучи и атмосферные осадки. Под слоем изоляции провод СИП имеет не только токопроводящие жилы, но и стальной трос, что обеспечит хорошую натяжку. В случае использования другого кабеля, его нужно будет зафиксировать с помощью хомутов на дополнительном несущем тросе, также натянутом между опорой и домом.
Ещё один важный нюанс. Если пролёт получается более 20 м, то нужно устанавливать дополнительную опору, иначе провис будет большим, что увеличивает механическую нагрузку на провод.
В дом воздушный ввод заводится через просверленное в стене отверстие, в которое монтируется кусок металлической трубы
Очень важно, чтобы на пути прохождения провода не было высоких кустарников и деревьев, хозяйственных построек
Устройство и выбор типа электропроводки
Розетки и осветительное оборудование
В местах, отмеченных для монтирования выключателей и розеток, нужно провести вырезку гнёзд для установки специальных металлических коробок. Технология установки включает в себя крепкую связь кабелей и коробки.
Открытая электропроводка является более безопасной
Одно из главных правил, предполагающее монтаж электропроводки: все элементы обязаны надёжно контактировать друг с другом. Самыми качественными способами крепления являются сварка или пайка. Этот вариант не подвержен коррозии, механических воздействиям и обеспечивает крепкий и долговечный контакт.
Кроме того, монтаж электропроводки предполагает использование медных труб. Если применяются изделия из меди, то их концы развальцовываются. В случае стальных труб применяются гайки, завинчивающиеся на специально нарезанную резьбу. Металлические коробки должны иметь соответствующий защитный класс, чтобы исключить попадание воды и пыли внутрь коробки.

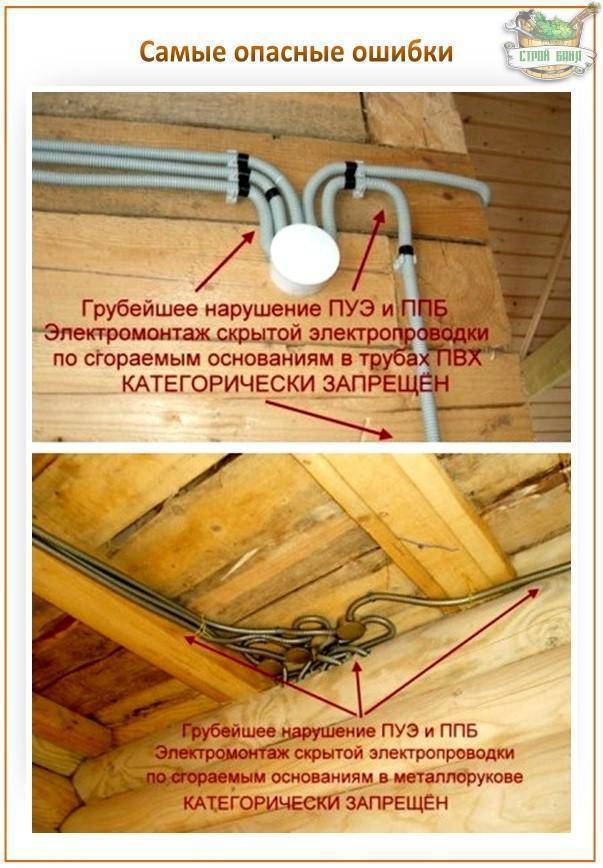

Ошибки при монтаже

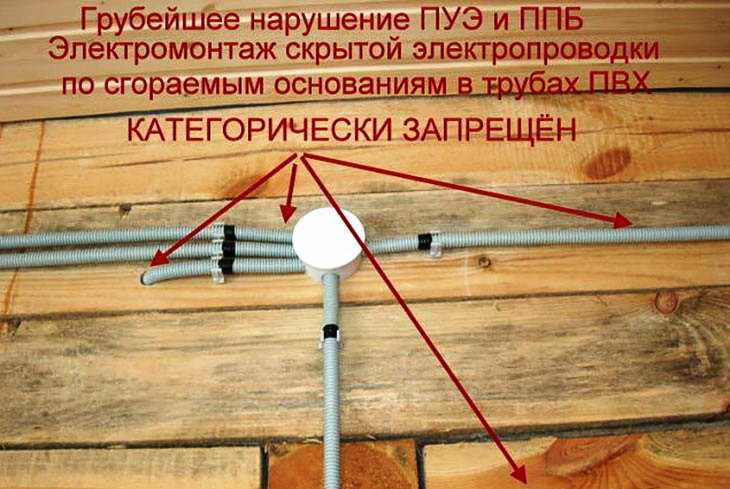

Использование пластиковых подразетников и ПВХ гофры — две самые часты ошибки при монтаже проводки в деревянном доме
По статистике причиной большинства пожаров в деревянных домах являются нарушения, допущенные во время монтажа и эксплуатации электропроводки. Среди основных ошибок можно выделить следующее:

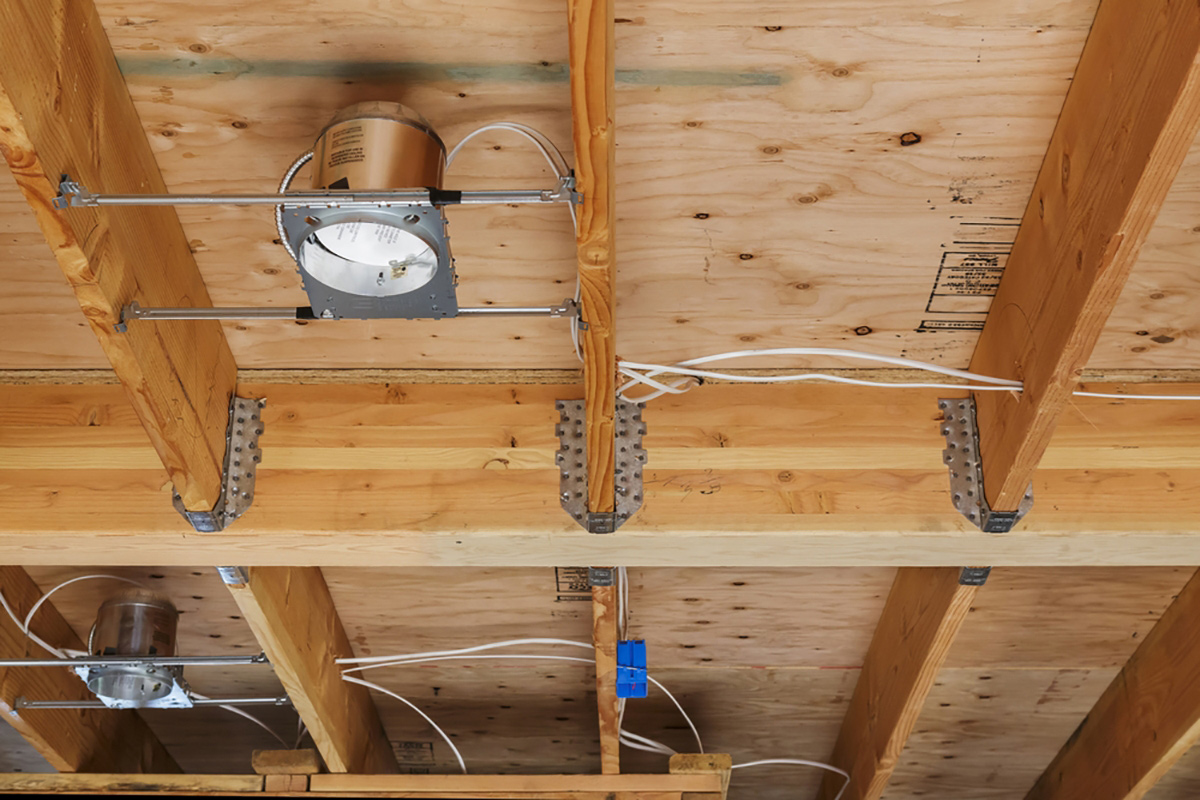

Скрытая проводка под потолком — прокладка кабеля без дополнительной изоляции в межэтажных перекрытиях в непосредственной близости от деревянных поверхностей. Если сечение кабеля выбрано неправильно, то это приведёт к его быстрому перегреву и прогоранию, что в этом случае чревато пожаром. Прокладки кабеля под плинтусом — небольшое пространство и соприкосновения кабеля с деревянным или пластиковым плинтусом может стать причиной его перегрева. Кабель можно прокладывать под плинтусом, но это должна быть специальная конструкция с зазорами в 10–15 мм.Применение гофрированных ПВХ труб — при монтаже проводки в деревянных домах следует отказаться от использования гофрированных ПВХ труб. Их лучше заменить на свободные кабель-каналы или гофру из металла.Укладка кабеля в штрабу без изоляции — при скрытом способе монтажа допускается использование заранее подготовленной штрабы. Но кабель должен быть проложен в металлической гофре или стальной трубе.
В качестве коробов под розетки и выключатели должны использоваться только изделия из металла, которые надёжно соединяются с изолирующими трубами. Пластиковые короба не обеспечивают должную защиту от перегрева и могут стать причиной распространения огня при возгорании проводки.
Электропроводка в деревянном доме своими руками пошаговая. Общие требования к устройству проводки
Основное отличие деревянных домов от железобетонных и кирпичных сооружений – в высокой степени пожароопасности. Это значит, что к выбору электроустройств, кабелей и к условиям их монтажа применяются повышенные требования.
По статистике, около 1/2 случаев пожаров или возгораний в деревянных домах или в домах с деревянной отделкой происходит из-за грубых ошибок электромонтажников.
Стоит неправильно установить розетку, недостаточно тщательно соединить провода в распаечной коробке, проигнорировать правила заземления, как может возникнуть возгорание, а вслед за ним – и пожар.
Нетребовательные владельцы деревянного дома поручают работы по электромонтажу соседям, знакомым или выполняют самостоятельно, не зная досконально норм ПУЭ. Печальный результат доверчивости и непрофессионализма – на фото
Знать основные правила электромонтажа необходимо по двум причинам: чтобы иметь возможность самостоятельно выполнять часть монтажных или ремонтных работ и чтобы контролировать действия недобросовестных «специалистов».
Следует запомнить следующие требования:
- Технические характеристики кабелей и электрооборудования должны максимально соответствовать потребляемой мощности приборов каждой отдельной группы.
- Эксплуатацию розеток, выключателей, приборов аварийного отключения необходимо производить с учетом возложенной на них нагрузки.
- Использовать кабели, провода, клеммные соединения при их регулярном нагреве запрещено.
- Необходимо полностью исключить переход огня с кабеля на конструкции из дерева или других легковоспламеняющихся материалов с помощью несгораемой защиты.
Электропроводка должна быть полностью безопасной для владельцев дома, их семей (особенно маленьких детей) и домашних животных.
Строгие требования выдвигаются на первый план, при этом порой приходится жертвовать эстетичностью. Например, владельцам деревянного коттеджа необходимо смириться с наружными розетками и усиленной защитой как скрытой, так и открытой электропроводки (НПБ 246—97)
видео
Этапы разводки электропроводов и кабелей
Способы прокладки проводки в деревянных домах – какие могут возникнуть сложности
Для того, чтобы проложить кабель в деревянном доме, необходимо определиться со способом монтажа. Способов, как уже говорилось, существует два. Так вот, при условии, что планируется обшивать стены изнутри, равно как и штукатурить, наиболее удобным будет вариант монтажа скрытой проводки. Если же проводка в деревянном доме прокладывается после ремонта и отделки, или же облицовка стен не планируется вовсе, то удобнее будет наружное или открытое расположение кабелей. Сейчас более конкретно рассмотрим каждый из этих способов, а также попробуем понять, какие есть достоинства и недостатки каждого из них.
Нюансы монтажа скрытой проводки в деревянном доме
Оптимальными для такой работы будут кабели, имеющие негорючую изоляцию. Но, в любом случае, их необходимо протянуть в гофрированный рукав из металла или пластика. Так же понадобится:
- коронка по дереву,
- дрель,
- крепежные скобы (клипсы) по размеру гофры,
- саморезы.

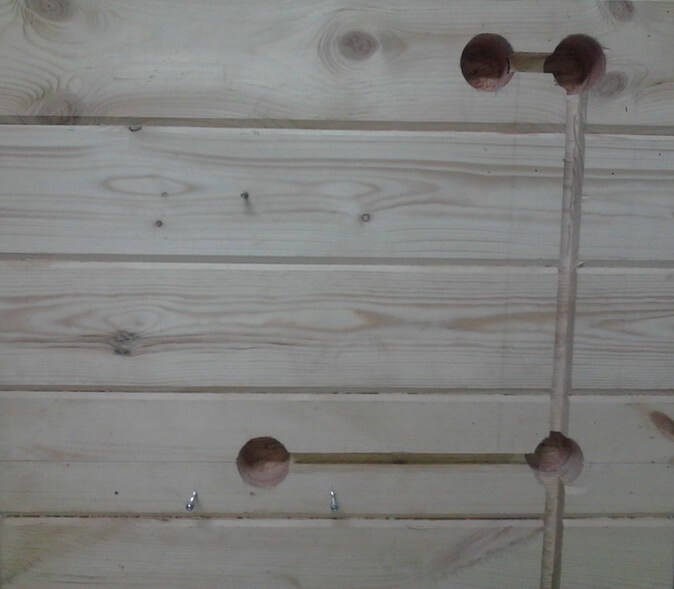

Основная задача, это согласно схеме, высверлить в стенах при помощи дрели с коронкой, отверстия необходимого диаметра под распределительные коробки, розетки и выключатели.
Важно! Распределительная коробка должна находиться над каждым выключателем. При необходимости над розетками засверливаются отверстия
Также следует обратить особое внимание на соблюдение схемы и количество групп кабелей
Скрытая проводка в доме проходит на расстоянии 15-20 см от потолка. Что же касается расположения электро-точек, то их высота уже на усмотрение мастера. Провод, уложенный в гофре, крепится при помощи пластиковых клипс и саморезов к стене в углублениях между бревнами. Таким образом скрытая проводка в бревенчатом доме не будет мешать последующей отделке помещений.

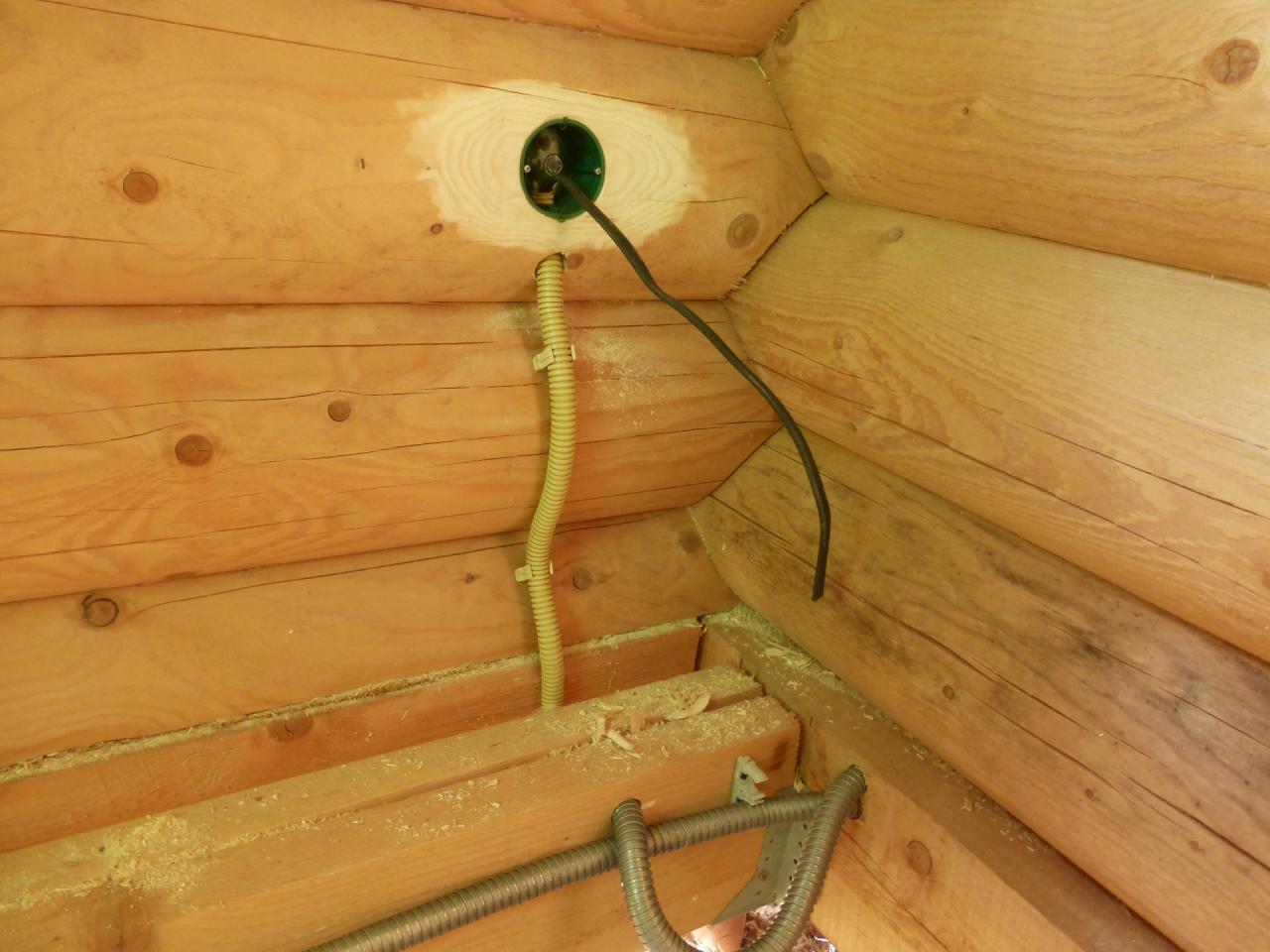

В каждом месте, где будет установлена распределительная коробка, выключатель или розетка, оставляются хвосты около 10-15 см для последующей разводки и подключения. Следует помнить, что устройство внутренней проводки деревянного дома подразумевает использование кабелей большего сечения, нежели наружная, за счет отсутствия естественного охлаждения.
Монтаж открытой проводки в деревянном доме – плюсы и минусы
Наружная электропроводка в деревянных домах монтируется намного проще. В этом случае не требуется засверливание для коробок и выключателей. Прочертив будущие трассы в соответствии со схемой, необходимо закрепить распределительные коробки в нужных местах, после чего между ними зафиксировать кабель-канал, в который позже и будут укладываться провода. Так же и выключатели с розетками не требуют засверливания.
Минус подобного способа в том, что все провода (вернее кабель-каналы в которых они проходят) видны на стенах, что не каждого устраивает. Ну а из плюсов наружной проводки в деревянных домах можно назвать более простой монтаж, а также использование кабелей меньшего сечения. К тому же, в случае пробоя изоляции провода или другого подобного происшествия, намного упрощается ремонт. Ведь внешняя проводка в деревянном доме позволяет его производства без ущерба отделке. Для этого необходимо лишь вскрыть кабель-канал и заменить испорченный кусок провода от одной распределительной коробки до другой.
Монтаж ретро-проводки в деревянных домах – особенности работы
В наше время стиль «ретро» стал достаточно популярным во всех направлениях. Не обошло это веяние и электроприборы, равно как и проводку. А заключается подобный стиль в следующем. По прочерченной трассе через равные промежутки, к стене крепятся керамические изоляторы в форме грибка, на которые и фиксируется скрученный в жгут двухжильный кабель. В остальном же монтаж электропроводки под старину в деревянных домах ничем не отличается от открытого метода.
В случае применения такого способа кабель не соприкасается с деревянной поверхностью, а по тому никакая дополнительная защита от возгорания не используется. Для того, чтобы наиболее полно понять, как производится подобный монтаж ретро проводки в деревянном доме, предлагаем Вашему вниманию небольшой фотообзор таких работ, выполненных домашними мастерами.
При применении этого метода имеет смысл приобрести о лампы, имеющие более старинную форму. Называются они в народе «лампами Эдисона». К положительным качествам ретро-проводки в деревянных домах можно отнести необыкновенный антураж, который она создает. И даже если она будет выполнена не профессионально, интерьер оживится в любом случае.
Составление схемы электропроводки
№6. Прокладка кабеля по комнатам
Главные требования, предъявляемые к проводке
Монтаж электропроводки в деревянном доме отличается особенными требованиями. Ввиду того, что строения из дерева относятся к категории пожароопасных, то и условия прокладки силовых кабелей и проводов совсем иные. Поэтому не стоит думать, раз вы умеете отличать «фазу» от «ноля» или меняете розетки с выключателями, то и вся электрика в деревянном доме своими руками вам будет по плечу.
Желательно, чтобы весь объём работ (от подведения электричества к дому и вплоть до установки последнего светильника) выполняли профессиональные электрики. Но так как среди людей этой профессии тоже встречается немало халтурщиков, каждому владельцу частного деревянного домостроения полезно будет знать основные принципы, требования и правила монтажа электропроводки, чтобы оценить потом качество выполненной работы.
- Проводка бытовой электрической сети в деревянном доме выполняется кабелем, имеющим негорючую оболочку и низкий уровень выделения дыма. Такой кабель вы легко сможете отличить по маркировке, в его аббревиатуре обязательно присутствуют буквы «нг» (не поддерживающий горение). Его внешняя оболочка сделана из негорючего поливинилхлорида, это качество достигается за счёт использования при изготовлении специальных пластикатов. У проводников такого типа снижен уровень выделения дыма, он при пожарах является особенно опасным фактором, ведь дымовая завеса ухудшает светопроницаемость и мешает проведению аварийно-спасательных работ.
- Разводка должна быть выполнена таким образом, чтобы полностью исключить возможность поражения электрическим током людей и домашних животных.
- Запрещается прокладка электрической проводки в деревянном доме вблизи нагреваемых поверхностей (дымоходы, печи, камины).
- Необходимо полностью исключить вероятность возгорания кабеля и перехода огня на деревянные поверхности в случае, если возникнет короткое замыкание.
- Монтаж скрытой электропроводки в деревянном доме выполняется только по несгораемым конструкциям.
- Проведенные кабели и провода, а также установленные коммутационные аппараты должны быть с такими эксплуатационными характеристиками, чтобы иметь достаточный запас для потребляемой суммарной мощности.
- Не допустим нагрев проводников и соединительных электрических узлов.
Способы прокладки проводки в деревянных домах – какие могут возникнуть сложности
Для того, чтобы проложить кабель в деревянном доме, необходимо определиться со способом монтажа. Способов, как уже говорилось, существует два. Так вот, при условии, что планируется обшивать стены изнутри, равно как и штукатурить, наиболее удобным будет вариант монтажа скрытой проводки. Если же проводка в деревянном доме прокладывается после ремонта и отделки, или же облицовка стен не планируется вовсе, то удобнее будет наружное или открытое расположение кабелей. Сейчас более конкретно рассмотрим каждый из этих способов, а также попробуем понять, какие есть достоинства и недостатки каждого из них.
Нюансы монтажа скрытой проводки в деревянном доме
Оптимальными для такой работы будут кабели, имеющие негорючую изоляцию. Но, в любом случае, их необходимо протянуть в гофрированный рукав из металла или пластика. Так же понадобится:
- коронка по дереву,
- дрель,
- крепежные скобы (клипсы) по размеру гофры,
- саморезы.
Основная задача, это согласно схеме, высверлить в стенах при помощи дрели с коронкой, отверстия необходимого диаметра под распределительные коробки, розетки и выключатели.
Важно! Распределительная коробка должна находиться над каждым выключателем. При необходимости над розетками засверливаются отверстия
Также следует обратить особое внимание на соблюдение схемы и количество групп кабелей
Скрытая проводка в доме проходит на расстоянии 15-20 см от потолка. Что же касается расположения электро-точек, то их высота уже на усмотрение мастера. Провод, уложенный в гофре, крепится при помощи пластиковых клипс и саморезов к стене в углублениях между бревнами. Таким образом скрытая проводка в бревенчатом доме не будет мешать последующей отделке помещений.
В каждом месте, где будет установлена распределительная коробка, выключатель или розетка, оставляются хвосты около 10-15 см для последующей разводки и подключения. Следует помнить, что устройство внутренней проводки деревянного дома подразумевает использование кабелей большего сечения, нежели наружная, за счет отсутствия естественного охлаждения.
Монтаж открытой проводки в деревянном доме – плюсы и минусы
Наружная электропроводка в деревянных домах монтируется намного проще. В этом случае не требуется засверливание для коробок и выключателей. Прочертив будущие трассы в соответствии со схемой, необходимо закрепить распределительные коробки в нужных местах, после чего между ними зафиксировать кабель-канал, в который позже и будут укладываться провода. Так же и выключатели с розетками не требуют засверливания.
Минус подобного способа в том, что все провода (вернее кабель-каналы в которых они проходят) видны на стенах, что не каждого устраивает. Ну а из плюсов наружной проводки в деревянных домах можно назвать более простой монтаж, а также использование кабелей меньшего сечения. К тому же, в случае пробоя изоляции провода или другого подобного происшествия, намного упрощается ремонт. Ведь внешняя проводка в деревянном доме позволяет его производства без ущерба отделке. Для этого необходимо лишь вскрыть кабель-канал и заменить испорченный кусок провода от одной распределительной коробки до другой.
Монтаж ретро-проводки в деревянных домах – особенности работы
В наше время стиль «ретро» стал достаточно популярным во всех направлениях. Не обошло это веяние и электроприборы, равно как и проводку. А заключается подобный стиль в следующем. По прочерченной трассе через равные промежутки, к стене крепятся керамические изоляторы в форме грибка, на которые и фиксируется скрученный в жгут двухжильный кабель. В остальном же монтаж электропроводки под старину в деревянных домах ничем не отличается от открытого метода.
В случае применения такого способа кабель не соприкасается с деревянной поверхностью, а по тому никакая дополнительная защита от возгорания не используется. Для того, чтобы наиболее полно понять, как производится подобный монтаж ретро проводки в деревянном доме, предлагаем Вашему вниманию небольшой фотообзор таких работ, выполненных домашними мастерами.
При применении этого метода имеет смысл приобрести о лампы, имеющие более старинную форму. Называются они в народе «лампами Эдисона». К положительным качествам ретро-проводки в деревянных домах можно отнести необыкновенный антураж, который она создает. И даже если она будет выполнена не профессионально, интерьер оживится в любом случае.
Заключение
Укладка проводки в частном доме может быть как внутренняя, так и наружная. Разница между ними в основном эстетическая, так как в одном случае вы видите провода, а в другом нет. Разрабатывая схему электрики, необходимо учесть много нюансов, касающихся будущей нагрузки, подключаемого к сети оборудования и т.д. Наиболее лучше при монтаже внутренней проводки себя показывают провода марок: ПУНП, NYM, ВВГ и ВБбШв.
Каждый из них имеет неповторимые особенности, которые позволяют применить их в определенной ситуации. Для более точного понимания, какого типа и какого сечение проводники понадобятся для обеспечения правильного функционирования определенного участка, были разработаны стандарты.
