Введение проводов в жилой деревянный дом
Безопасность электропроводки во многом зависит от соблюдения всех правил безопасности, а начинать надо с правильного введения проводов внутрь дома. Существует два способа введения проводов:
- воздушный
- подземный
При воздушном способе провода идут от столбов по воздуху и проникают в дом, как правило, в чердачном помещении. Что для проведения такой проводки необходимо знать? Во-первых, провода должна быть надежно защищены, желательно, чтобы они шли в металлической трубе. Во-вторых, место входа в дом, как правило, располагается среди сырых досок чердака, а значит это место повышенной пожарной опасности. Чтобы избежать возгорания, в первую очередь надо укрепить провод на месте запуска его в дом специальной гильзой.
Воздушный способ проводки электричества к дому
В старых домах можно увидеть, что место входа электропроводки укреплено куском резинового шланга. Однако этот способ, несмотря на дешевизну, является крайне опасным. Резина содержит в себе материалы, которые крайне легко возгораются – например, некоторый процент такого углерода, как сажа. Со временем появляется участки электропроводимости, и повышается вероятность возгорания.
Подземный способ заводки кабеля в каркасный дом считается более безопасным, так как провода залегают под землей и не подвергаются внешним механическим воздействиям. Они не могут быть оборваны ветром, что в нашем климате встречается часто, не могут быть повреждены падающим деревом или веткой.
Подземный ввод кабеля в дом через фундамент
Столб с кабелем должен располагаться на глубине около метра, минимум 0,8 м. Это место должно быть обозначено табличками, чтобы исключить повреждение провода под землей во время земляных работ. Провода впускают в каркасном доме через фундамент, и также место их входа укрепляют гильзой из металла. Естественно, провода должны быть защищены трубкой из огнеупорного пластика. Металлическая не подойдет, так как в земле из-за влажности может возникнуть ржавчина.
Подземную проводку проще класть во время строительства. Если дом уже возведен, то гораздо проще и дешевле сделать воздушную.
При проведении воздушной проводки важно соблюдать следующие параметры:
- расстояние от земли до проводов должно быть не более 15 метров
- расстояние между столбами-опорами не должно быть более 15 метров
- расстояние между последним столбом и домом должно быть не более 10 метров
- запуск проводов в дом должен быть на высоте не менее 2,75 метра
Провода, которые идут от столба к дому, должны иметь сечение 16мм, это обеспечивает срок их работы 25 лет. Они также носят название СИП-провода, имеют прочную оболочку, устойчивую к перепадам температур и инфракрасному излучению. Однако такие провода в дом не заводятся, так как по стандарту в деревянные дома проводка делается только из медных проводов. При этом кабели с алюминиевой токопроводной частью запрещены в применении в каркасных домах.

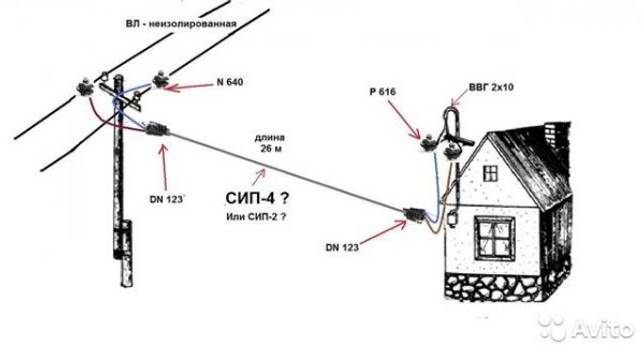

Схема подводки СИП кабеля
Обратите внимание на кабель ВВГнг, который отключается повышенной пожарной безопасностью. Провода в доме необходимо заключать в гофру, которая имеет огнеупорные свойства. Провода в доме необходимо заключать в гофру, которая имеет огнеупорные свойства
Провода в доме необходимо заключать в гофру, которая имеет огнеупорные свойства.
Пошаговая инструкция строительства каркасного дома
Монтаж системы отопления в каркасном жилом доме
Существует ряд особенностей при проектировании и монтаже системы отопления каркасного дома:
- проект отопительной системы разрабатывают на этапе строительства здания, чтобы учесть расположение котла и выделить для его размещения отдельное помещение (в соответствии с нормами СНиП 42-01-2002 «Газораспределительные системы», СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование воздуха»);
- отопительные трубы располагают в стенах и перекрытиях, закрепляя у балок и стоек каркаса посредством металлических хомутов;
- в местах проводки коммуникаций сквозь стены неотапливаемых комнат трубы покрывают теплоизоляционными материалами;
- ввиду тепловой инертности каркасных домов следует выбирать способ отопления, при котором тепловая энергия рассеивается наиболее медленно (с газовым, дизельным, твердотопливным котлом);
- за счет полого внутреннего строения стен возможно обустройство в каркасном доме воздушного отопления, предполагающего постоянную циркуляцию воздуха от котла к помещению через воздухоподающие и воздухозаборные решетки.
Варианты проводки в каркасном доме
После проведения работ по подключению промышленной электросети к дому, необходимо определиться с видом оборудуемой проводки. Учитывая тот факт, что электропроводку в каркасном доме можно проложить двумя вариантами:
- скрытый или внутренний;
- наружный или внешний.
Каждый из типов укладки имеет свои положительные и отрицательные стороны.

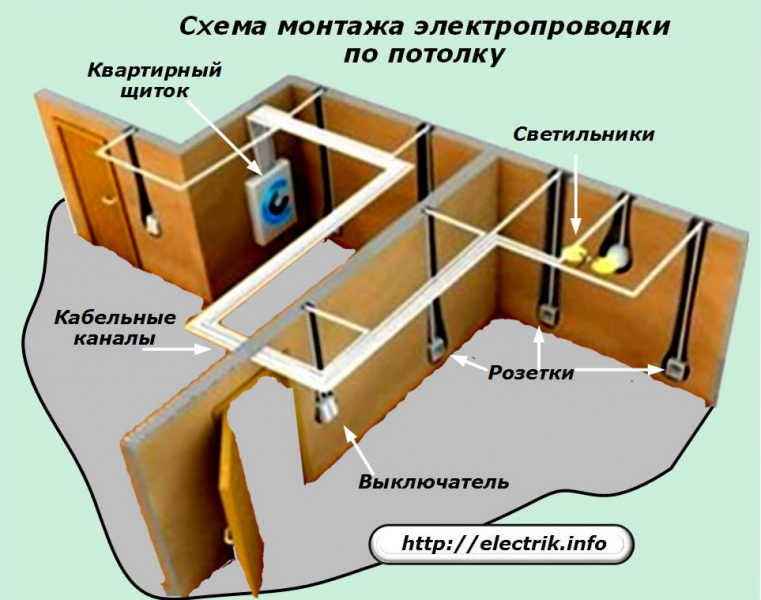

Вариант открытой проводки — как все сделать правильно
Прокладка наружной электроцепи в жилом доме осуществляется по окончании основных работ постройки здания. Существует несколько вариантов прокладки внешней электроцепи:
- с использование пожаробезопасных гофротруб;
- в каналах из ПВХ;
- с использованием открытого специального кабеля.
Из трех вариантов наиболее экономичным является вариант прокладки специальным открытым электрокабелем. Эстетически правильно проложенные кабеля неплохо впишутся в стиль старины. Недостатком данного варианта может являться соблюдение требования укладки под проводкой асбестовых или металлических пластин. Они должны быть шире на один сантиметр прокладываемого кабеля, это может снизить эстетическое восприятие интерьера комнаты.
Наиболее выгодными для восприятия и удобства установки являются каналы ПВХ. Современные каналы ПВХ широко представлены на рынке товаров. Они надежно закрываются и обеспечивают надежную электро- и термозащиту. Современное производство обеспечивает покупателя каналами ПВХ разных цветовых гамм и объема. Это позволяет выбрать необходимый канал по вкусу, дизайну, потребности по закладке проводов. Они просто приклеиваются к стенам или легко крепятся саморезами. Недостатком этого варианта является их чувствительность к усадкам дома и зависимость от кривизны стен.

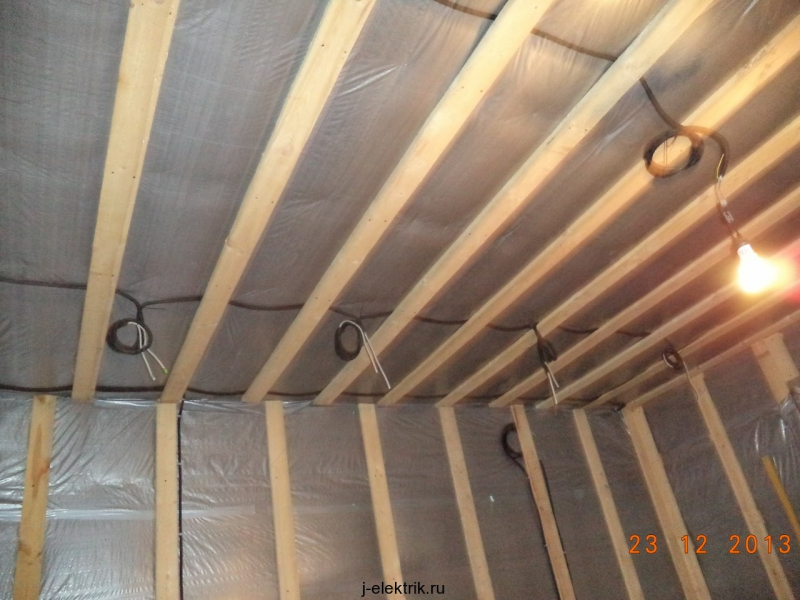

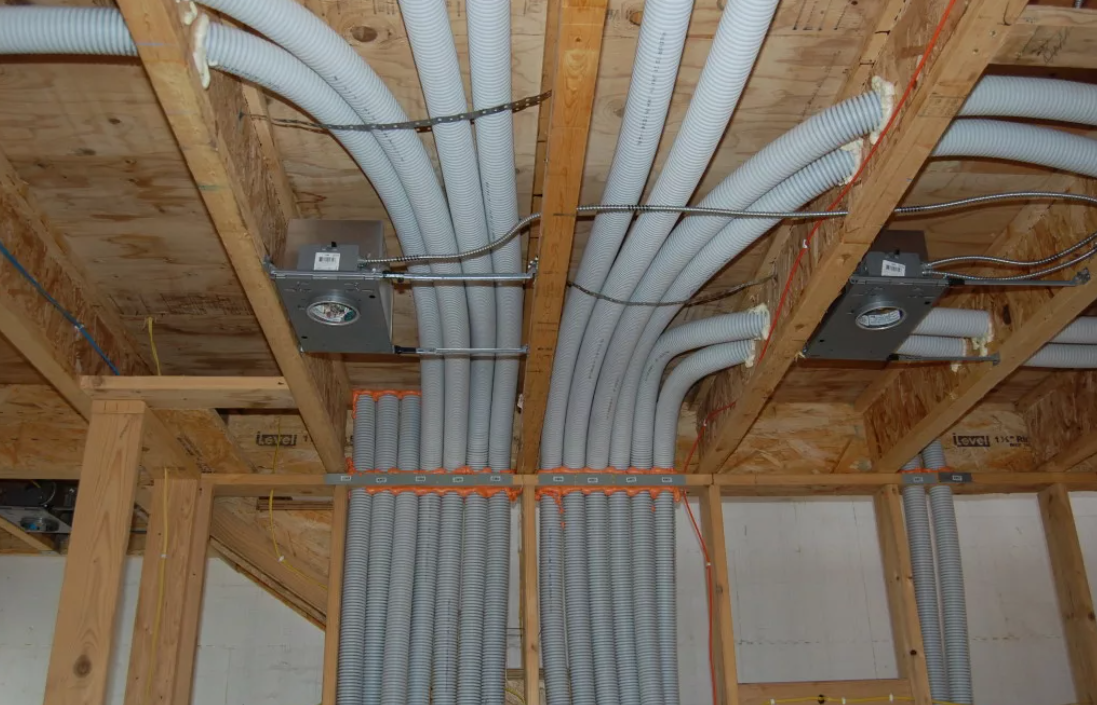

Вариант скрытой проводки – как все сделать правильно
При всех эстетических преимуществах скрытая электропроводка в каркасном доме являет собой угрозу создания пожара в доме. Проблема прокладки такой проводки в каркасном доме заключается в несовершенстве технической документации ведомств.
Правила ПУЭ трактуют каркасный дом как деревянное строение. Поэтому при прокладке энергосети дома все кабеля должны быть заложены в тонкостенные трубы, которые должны быть окрашены и заземлены. Строительные документы разрешают для установки скрытой проводки в подобных домах использовать короба, металлорукава или трубу гофру. При условии их изоляции несгораемым материалом по всей длине электроцепи.
При оборудовании электроцепи необходимо учитывать тот факт, что ее придется обустраивать на этапе создания стен дома. Электропровода NYM или ВВГ-НГ соответствуют требованиям строительных норм без применения, каких либо мер защиты. Поскольку они заключены в защитную оболочку, не допускающую горение.
Применяя данный вид прокладки электрокабелей необходимо руководствоваться разумным использованием и применением элементов электрической цепи.
Какую проводку выбрать: скрытую или наружную
Для того чтобы определиться какая проводка в каркасном доме должна быть проложена, необходимо взвесить положительные и отрицательные стороны обеих типов.
Положительные стороны скрытой укладки кабеля:
- не портит внешний вид интерьера дома;
- защищена от случайного внешнего воздействия;
- не требует доработки и переустройства.
Отрицательные стороны скрытой электропроводки:
- финансовые потери от ее обустройства значительно выше от финансовых затрат по обустройству внешней электросети;
- затрудняется обустройство новых электроточек при возникновении новых жизненных обстоятельств или желаний;
- невозможно внешним осмотром определить состояние заложенного электрического кабеля;
- вероятность нанести увечье скрытым электропроводам при осуществлении каких-либо сверлильных работ на стенах помещений.
Положительные стороны внешней прокладки проводов:
- осуществление доступной проверки состояния электрокабеля;
- простота ремонта или замены вышедших из строя деталей электроцепи;
- доступность монтажа новых ветвей электросети с дополнительными элементами.
Отрицательные стороны внешней прокладки проводов:
- существующая сложность вписать элементы электроцепи и саму проводку в эстетический дизайн помещений;
- осуществление особых требований по прокладке электропроводов.
Канализация на даче своими руками: схемы и модификации
В частном доме редко бывает только одна точка подключения воды, обычно их три и более: унитазы, раковины (умывальники), ванны, мойки, стиральные и посудомоечные машины, а также наружные краны для полива. Разводка труб подачи осуществляется согласно правилам СП 30.13330.2012 (обновленная версия СНиП 2-04-01-85).
При этом от каждого из «потребителей» необходимо и отводить использованную воду, что и выполняется с последующим их соединением в единую трубу наружной канализации.
Нормой (согласно СНиП 31-02-2001) для системы канализации в частном доме считается необходимым диаметр выпускных труб не менее 100 мм, причем трубы должны быть пластиковыми и укладываться на утрамбованный и выровненный грунт (для болотистых грунтов возможно искусственное основание, для скальных – подушка из песка). Необходимым считается уклон трубы от дома не менее 0,015 – то есть перепад высот на каждом метре должен быть 1,5…3 см. В этом случае сточная вода к очистному сооружению идет самотеком, не требуется устройство нагнетающих насосов.
Таким образом, обустройство первой части канализационной системы – разводка по дому и вывод за пределы здания – практически не различается для разных схем. Следующая часть (фановая труба для канализации) также практически всегда устраивается одинаково. Основные требования для нее:
при надземной укладке обязательно качественное утепление. Обойтись без него можно только в том случае, когда канализация используется исключительно в теплое время года
Устройство надземной трубы реально, если дом построен на высоком цоколе (на сваях), только тогда получается организовать необходимый уклон трубы; при подземной укладке выше уровня промерзания (для РФ в среднем 1,5…2 м) требуется основательная теплоизоляция, причем необходимо защищать изолирующий материал от накопления в нем воды; при монтаже трубы ниже уровня промерзания серьезное утепление не так важно. При любом способе укладки обязательна качественная защита от проникновения сточных вод в грунт! В противном случае велик риск загрязнения грунтовых вод, в том числе водоносных горизонтов
При любом способе укладки обязательна качественная защита от проникновения сточных вод в грунт! В противном случае велик риск загрязнения грунтовых вод, в том числе водоносных горизонтов.
Выбор «конечной точки маршрута» стоков зависит от расчетного потребления воды, условий эксплуатации и финансовых возможностей домовладельца.
Разработка проекта электропроводки
Внутренняя канализация каркасного дома
Внутренняя канализация каркасного дома в своей основе мало отличается от канализации каменного или брусового дома. К основных деталям внутренней канализации относятся вертикальный стояк, который фановым выходом выводится через кровлю, а нижний участок переходит в отводящую к септику трубу; канализационные ветки, идущие от санузлов, кухни к основному стояку. Единственное отличие и преимущество канализационной системы каркасного дома — это возможность её скрытого монтажа. Стены и перекрытия каркасного дома полые и канализационные трубы можно провести без декоративных коробов. В этом таится скрытая проблема. На рынке России 99% канализационных систем представлены полипропиленовыми трубами, которые соединяются через резиновые уплотнители. Материал труб практически вечен, а вот резиновые кольца могут со временем высыхать. В итоге, спустя 10-20 лет появляется гнилостный запах, источник которого будет где-то за гипсокартоном и керамической плиткой.
Поэтому в Штатах и Канаде внутреннюю канализацию выполняют трубами ПВХ на клеевом соединении. Монтаж их очень прост, но вот цена в России на порядок отличается от заокеанских поставщиков. Это объясняется низким спросом на рынке, проблемами доставки и растаможки, а также монополизацией рынка. Тем не менее, такие трубы есть, их чаще всего применяют для водоснабжения бассейнов и устройства центральных пылесосов. Мировые лидеры: Genova и Nibco, которые имеют представительства и дистрибьюторов в России. У клеевой ПВХ канализации есть разные диаметры труб 1-1/2», 2», 3» и 4». Если вы выберете полиэтиленовые трубы, то доступные размеры обычно ограничиваются диаметрами 40, 50 и 110 мм. Магистральным стояком диаметром в 110 мм, который пойдет от унитазов, Вам будет сложно пересечь каркасные стойки шириной 150 мм без потери их стабильности. Американцы применяют трубы 3» (75 мм), что позволяет проходить каркасные стойки при соблюдении определенных правил.
Итак, первый этап устройства внутренней канализации начинается еще на этапе проектирования каркасного дома. Надо по возможности выбрать такое направление лаг перекрытия, чтобы крупные трубы канализации (75 или 110 мм) прошли вдоль, не пересекая их. Российские каркасные дома обычно тянутся вверх до 2-го или 3-го этажа, американские дома растут вниз в подвальное помещение, поэтому проблем с подводом канализации у нас всегда больше. Для первого этажа без подвала желательно оставить рабочий подпол, чтобы провести канализацию в нем, но если это невозможно, то ветки канализации ведутся к основному стояку максимально низко с уклоном 2 см на погонный метр.
Второй этап, рисуем от руки схему канализации, указывая сколько будет ванн, унитазов, раковин, биде и т.д. От каждого санузла с унитазом уходим магистралью 110 мм (3» для ПВХ), от кухни, душа, посудомойки и стиралки можно вывести магистрали диаметром 50 мм (1-1/2» для ПВХ). Отмечаем на схеме тройники, повороты, считаем погонные метры и отправляется покупать все необходимое
Обратите внимание, что желательно избегать крутых поворотов канализационных вод из вертикальных в горизонтальные участки под углом 90 0 и использовать тройники с углом входа 45 0. Ненесущие стойки можно подпилить до половины, для несущих пропил не более 25%. В этом случае можно спрятать трубы в короб или за обрешетку
В этом случае можно спрятать трубы в короб или за обрешетку.
Третий этап, который редко выполняется в России — устройство вентиляции для каждой ветки. Если магистраль представляет собой слепой участок, то во время слива воды может происходить срыв водяного затвора в сифоне, что приводит к появлению канализацонного запаха из септика. Чтобы этого избежать ставят вакуумные клапаны или устраивают вентиляционный выход, который соединяется с фановых стояком. В квартирах мы обычно не сталкиваемся с такими проблемами, так как максимальная длина магистрального участка 2-3 м. В доме труба от дальнего санузла может быть 10 метров и более. Одним из решений является применение сифонов меньшего диаметра, чем отводящей трубы. Например, из унитаза обычно выход 75 мм переходит в магистраль диаметром 110 мм; от ванных сифон диаметром 40 мм переходит в трубу диаметром 50 мм. Выбор за Вами.
Четвертый этап, устройство ревизионного доступа для каждой магистральной ветки. В случае засора откроем люк, выкрутим пробку и тросом протолкнем все в домовой стояк.
Теплый пол
Система организации подпольного обогрева основана на использовании тепловой энергии, получаемой от:
- жидкостных теплоносителей, циркулирующих по магистралям, расположенным под поверхностью напольного покрытия;
- нагреваемого электрического кабеля, вмонтированного в пол.

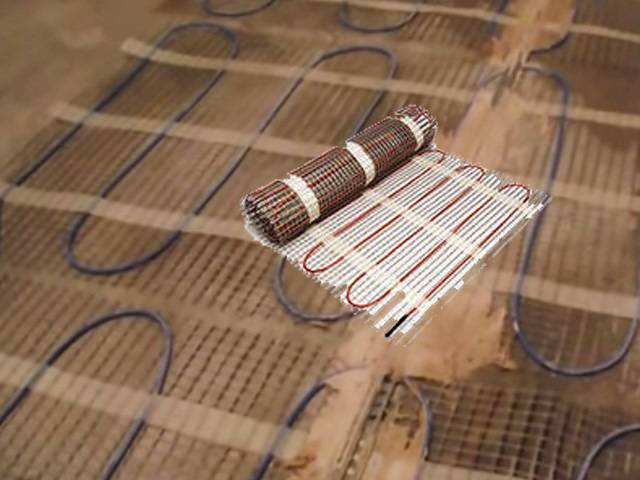

Электрический теплый пол.
Применяя электрическое отопление в деревянном доме для такой системы, придется позаботиться о создании твердой, прочной и долговечной основы под нее. Доски пола могут со временем подвергаться гниению даже после пропитки специальными антисептиками.Поэтому нагревательные элементы лучше монтировать на бетонные основания с применением фольгированных теплоизолирующих покрытий, которые позволяют вернуть до 30% тепла, направляемого вниз пола.
Водяная система требует сложного монтажа подготовленными специалистами и постоянного использования воды только высокого качества. Накипь и отложение солей внутри труб недопустимо: возникающие засорения потребуют дорогостоящего ремонта, сравнимого по стоимости с прокладкой нового оборудования.
Работы по установке электрического нагревательного кабеля тоже требуют строгого выполнения технологии и применения точных измерений, но они не так сложны и могут выполняться домашним мастером.
Теплый электрический пол может:
- служить в качестве основной системы отопления деревянного дома;
- дополнять существующую для обеспечения комфорта.
В первом случае для каждого помещения потребуется использовать >=70% общей площади чтобы разместить нагревательные элементы с возможностями потребления 0,13?0,17 кВт/м2.
Снижение мощности до 0,11?0,13 кВт/м2 обеспечивает уют и удобство, но не решает полностью задачи отопления в мороз.
Обе схемы позволяют:
- регулировать температуру в комнате вручную или автоматически;
- снижать затраты на использование электроэнергии средствами автоматики;
- эксплуатировать систему более 50 лет без ремонтов.

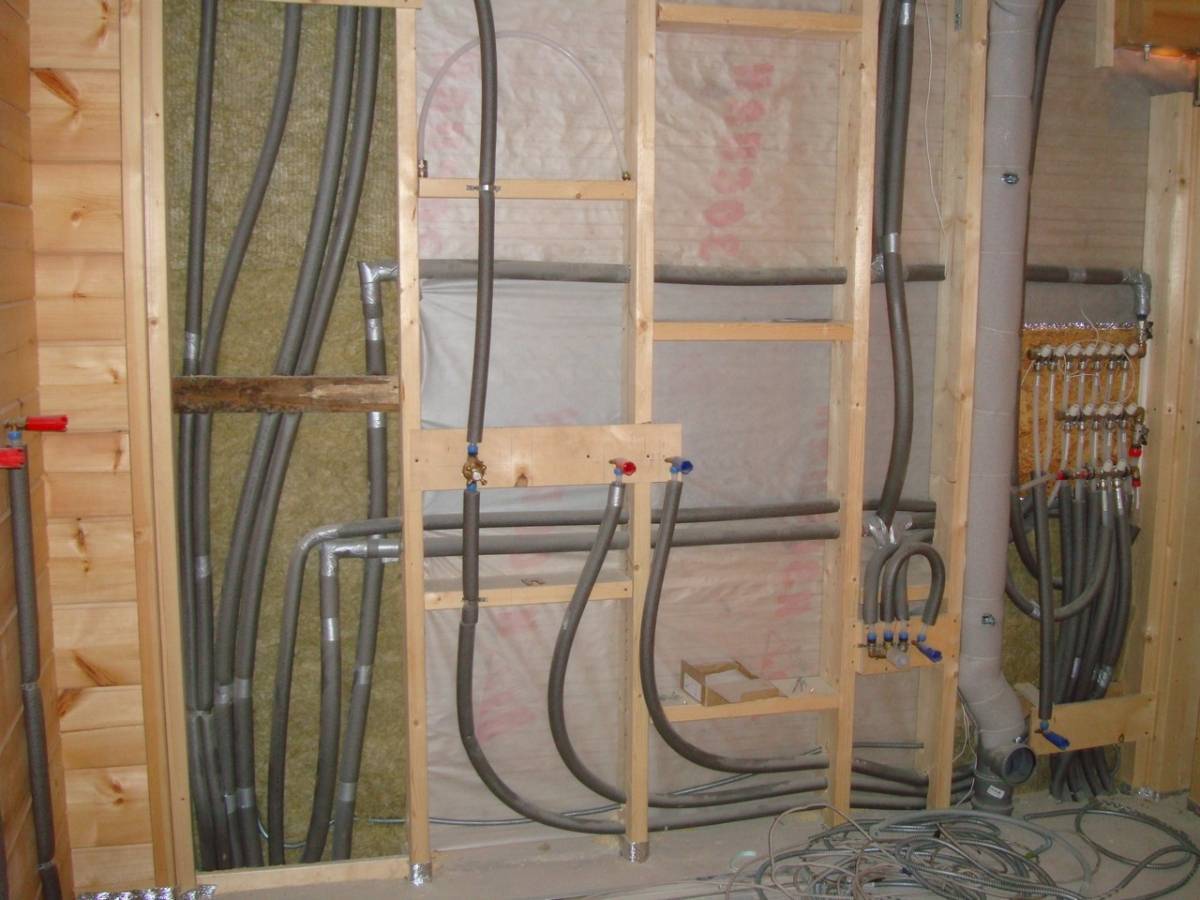

Разделение по принципу подачи воды
Установка системы ГВС и ХВС может проводиться двумя способами:
С «глухой» разводкой. Труба подачи воды в последнюю водозаборную точку заканчивается тупиком. Такая схема более выгодна для экономии пространства и с экономической точки зрения, но может создавать неудобства при эксплуатации водопровода. Вода в последний узел будет поступать с задержкой, и только после того, как дойдет до заглушки, она начнет поступать в кран.
С замкнутой циркуляционной разводкой. При этом способе вода постоянно движется по кругу, имеет одинаковую температуру в каждой точке системы и поступает к пользователю сразу после открытия крана
Особенность этого метода разводки целесообразно использовать именно для системы горячего водопровода — в ней важно не допускать резких скачков температуры. Чтобы излишне не усложнять водопроводную разводку в доме, рациональнее использовать комбинированный вариант
Холодную систему водоснабжения выполняют с помощью глухой разводки, горячую — с помощью циркуляционной
Чтобы излишне не усложнять водопроводную разводку в доме, рациональнее использовать комбинированный вариант. Холодную систему водоснабжения выполняют с помощью глухой разводки, горячую — с помощью циркуляционной.
На простой схеме сразу видны различия разных схем водоснабжения: 1 — стандартная, «глухая»; 2 — с принудительной циркуляцией; 3 — «глухая» с использованием коллектора
Виды коммуникаций в каркасном доме
В каркасном доме предусматривают наличие системы водоснабжения, канализации, вентиляции, отопления, электроснабжения. Особенности и схемы их прокладки учитывают еще при проектировании дома.
Система отопления и водоснабжения
На этапе проектирования системы отопления определяют, будет ли она последовательной или коллекторной. В первом случае одна линия трубопровода проходит через все помещения в доме. Во втором – он разветвляется на несколько направлений. Коллекторная схема целесообразнее, так как обеспечивает равномерное распределение тепла по комнатам.
Для устройства системы отопления используют полипропиленовые трубы разного диаметра. Их прокладывают в межэтажных перекрытиях и стенах. В местах пересечения коммуникаций и стоек высверливают отверстия подходящего диаметра. Трубопровод фиксируют на брусьях с помощью металлических хомутов.
Чтобы избежать теплопотерь в период эксплуатации коммуникаций, трубы изолируют. Для этого используют утеплители с низким коэффициентом теплопроводности, не теряющие свойства при постоянном воздействии высоких температур. В случае с системой водоснабжения принцип прокладки коммуникаций в каркасном доме тот же. Только вместо полипропиленовых устанавливают ПВХ-трубы.
Система приточно-вытяжной вентиляции
Без хорошей системы вентиляции каркасный дом с пластиковыми окнами вполне может сойти за термос. Чтобы этого не произошло, соблюдают ряд требований:
- вытяжное отверстие должно быть на кухне, в котельной и санузлах, в коридорах со спальнями;
- при возведении фундамента оставляют продухи;
- воздуховоды прокладывают в межэтажных перекрытиях и в чердачном помещении;
- для притока свежего воздуха в комнатах устанавливают стеновые клапаны искусственной вентиляции, оконные приточные клапаны или приточные системы с рекуперацией воздуха;
- для естественного оттока загрязненного воздуха на крышу дома выводят трубу.
Обратите внимание: воздуховод в чердачном помещении обязательно изолируют утеплителем
Прокладка канализационной системы
Одна из инженерных коммуникаций в каркасном доме – система канализации. Представляет собой трубопровод для отвода сточных вод и отстойник для них. Роль последнего чаще всего играет септик, в котором воды проходят очистку перед сливом в грунт.
Обратите внимание: канализационные трубы укладывают с уклоном 2-3 см на 1 метр их длины. Он нужен для естественного движения нечистот, предотвращения заиливания и промерзания коммуникаций
К системе канализации обязательно подключают душевую кабину, ванну, унитаз, все раковины, стиральную и посудомоечную машину. Расположение кухни, санузла и упомянутых бытовых приборов по соседству друг с другом упрощает разводку труб
Особое внимание уделяют расположению центрального стояка
Электроснабжение в каркасном доме
Не стоит задумываться о прокладке коммуникаций своими руками, если речь идет об электропроводке в каркасном доме, а специальных знаний у вас нет. Неправильно смонтированная проводка – это риск пожара. Цена ошибки может быть гораздо выше, чем стоимость услуг электрика.
Кабели прокладывают как на улице, так и в доме, куда их подводят от электрического столба. Внутренняя проводка может быть скрытой в стенах или открытой – проложенной и закрепленной на стенах, потолке. Второй вариант безопаснее, так как повреждения кабелей можно своевременно обнаружить и ликвидировать. Для прокладки системы электроснабжения заранее определяются с расположением крупногабаритной бытовой техники. Некоторым приборам нужна выделенная линия от распределительного щитка.
Что еще важно при разводке электрических коммуникаций:
- кабели не должны соприкасаться с древесиной, для чего подбирают подходящую изоляцию (металлические трубы, ПВХ-гофры и др.);
- если в доме есть котельная, для нее монтируют отдельный щиток;
- кабели изолируют по всей длине.
Подробную регламентацию работы с системой электроснабжения содержат технические нормативные документы.
Это интересно: Как самостоятельно подключить стиральную машину своими руками — рассказываем в общих чертах
Ввод силового кабеля в дом
Для подключения дома к магистрали электроснабжения используют провод с увеличенным сечением (подбирается с учетом мощности потребителей с запасом не менее 20-25%). Вне зависимости от способа прокладки кабель подсоединяется через опломбированный сбытовой компанией прибор учета, смонтированный в защитном контейнере. Следует предусмотреть автоматический выключатель, позволяющий обесточить весь дом в случае аварии или на время ремонта внутренней проводки.
Прокладка по воздуху
Воздушная линия строится на базе алюминиевого несущего кабеля СИП, который прокладывается по столбам. Внутри провода проходит стальной трос, обеспечивающий необходимую прочность магистрали. Для крепления троса на стене предусматривают металлические кольца, а кабель вводят в помещение через наклоненный вниз (для защиты от проникновения конденсата и осадков) гофрированный рукав.
Прокладка в земле
Владельцу здания необходимо правильно выкопать траншею, которая должна защитить кабель от грунтовых вод и перегрузок из-за смещения почвы. Следует предусмотреть предупредительные маркировки, указывающие на линию прокладки провода. Технология отличается увеличенной себестоимостью, но предотвращает обрыв провода падающими деревьями, налипшим мокрым снегом или порывами ветра.
Выбор материалов
Качество исходных материалов определяет то, насколько надежной и функциональной будет проводка
Поэтому выбору кабеля и других элементов системы электричества в доме стоит уделить особое внимание
Самым дешевым вариантом для подведения электрического тока к дому является жесткий кабель из алюминия типа СИП – это допускается, хотя лучше использовать медный провод. Но внутри вся электросеть должна быть построена из медного кабеля.
Оптимальным выбором будет провод марки NYM. Он трехжильный, что идеально подходит для однофазных сетей (один провод – фаза, другой – ноль, а третий используется для заземления).
Сечение каждой жилы имеет значение 1,5, что вполне достаточно для системы освещения. Что касается подключения розеток, то для них используют провода с сечением 2,5 кв. м, а бытовой технике и вовсе нужен кабель 4-6 кв. м в сечении.
Итак, электромонтажные работы реально сделать своими руками, особенно в каркасном доме
Важно лишь изначально иметь четкий план будущей сети в доме, закупить нужные материалы и последовательно выполнять все процессы
Если вы не уверены, что можете качественно выполнить работу, лучше довериться профессионалам, ведь именно неисправность электропроводки является самой частой причиной пожаров. И лучше заплатить больше денег за работу, чем потом переживать, что где-то при монтаже была допущена существенная ошибка.
Будете ли вы делать электропроводку самостоятельно или силами профессионалов, посмотрите, как это правильно делать в каркасном доме, в видео. Во втором случае знания пригодятся для контроля.
Общие сведения при подключении электричества
Сегодня ввод электричества в деревянный каркасный дом в 90% случаев осуществляется с помощью алюминиевого кабеля СИП, что расшифровывается как «самонесущий изолированный провод». Данный провод обладает качественной, устойчивой к ультрафиолету изоляцией. Изоляция выполнена из сшитого полиэтилена. Для крепления такого кабеля на стену каркасного дома применяется с помощью специальных натяжных устройств. Также может использоваться изолятор на надежных металлических кронштейнах. Установка должна проводиться на высоте не ниже, чем 2,75 метра от земли.
СИП — самонесущий изолированный провод
При прокладке провода снаружи в дом, место входа кабеля должно быть оснащено металлической трубкой, которая выполняет две функции:
- Не дает кабелю соприкасаться с древесиной, тем самым уменьшая риски воспламенения дерева при повреждении проводки.
- При усадки дома и подвижности стены жесткий металлический каркас трубы защитит провода от механического повреждения.
Электросчетчики также могут устанавливаться снаружи дома, располагаясь в защищенном электрощите с автоматом и УЗО – устройством защитного отключения. Если вы остановились на этом варианте, СИП-кабель подключается к нему, а от электросчетчика прокладывается медный кабель, который и заводится в дом. Распределительный электрощит с автоматическими выключателями распределяет далее разводку по всем комнатам каркасного дома.
Прокладка провода снаружи в электрической трубе
Работы по вводу и монтажу электросчетчика лучше доверить профессионалам, так как от качества проводки зависит ваша безопасность. Все счетчики должен проверяться и опломбироваться. Саму же разводку в каркасном доме можно делать своими руками, соблюдая правила безопасности.
Металлическая гильза в отверстии входа кабеля в дом
Не забывайте, что первейшим этапом является составления схемы проводки в каркасном доме. При составлении схемы необходимо произвести разметку прохода и мест расположения электротехнических устройств, которые включают в себя светильники, розетки, выключатели и пр. Схема облегчает монтаж проводки в деревянном доме, и позволяет заранее высчитать количество проводов, рукавов и других материалов.
