После проведения работ по подключению промышленной электросети к дому, необходимо определиться с видом оборудуемой проводки. Учитывая тот факт, что электропроводку в каркасном доме можно проложить двумя вариантами:
- скрытый или внутренний;
- наружный или внешний.
Каждый из типов укладки имеет свои положительные и отрицательные стороны.
Вариант открытой проводки — как все сделать правильно
Прокладка наружной электроцепи в жилом доме осуществляется по окончании основных работ постройки здания. Существует несколько вариантов прокладки внешней электроцепи:
- с использование пожаробезопасных гофротруб;
- в каналах из ПВХ;
- с использованием открытого специального кабеля.
Из трех вариантов наиболее экономичным является вариант прокладки специальным открытым электрокабелем. Эстетически правильно проложенные кабеля неплохо впишутся в стиль старины. Недостатком данного варианта может являться соблюдение требования укладки под проводкой асбестовых или металлических пластин. Они должны быть шире на один сантиметр прокладываемого кабеля, это может снизить эстетическое восприятие интерьера комнаты.
Наиболее выгодными для восприятия и удобства установки являются каналы ПВХ. Современные каналы ПВХ широко представлены на рынке товаров. Они надежно закрываются и обеспечивают надежную электро- и термозащиту. Современное производство обеспечивает покупателя каналами ПВХ разных цветовых гамм и объема. Это позволяет выбрать необходимый канал по вкусу, дизайну, потребности по закладке проводов. Они просто приклеиваются к стенам или легко крепятся саморезами. Недостатком этого варианта является их чувствительность к усадкам дома и зависимость от кривизны стен.

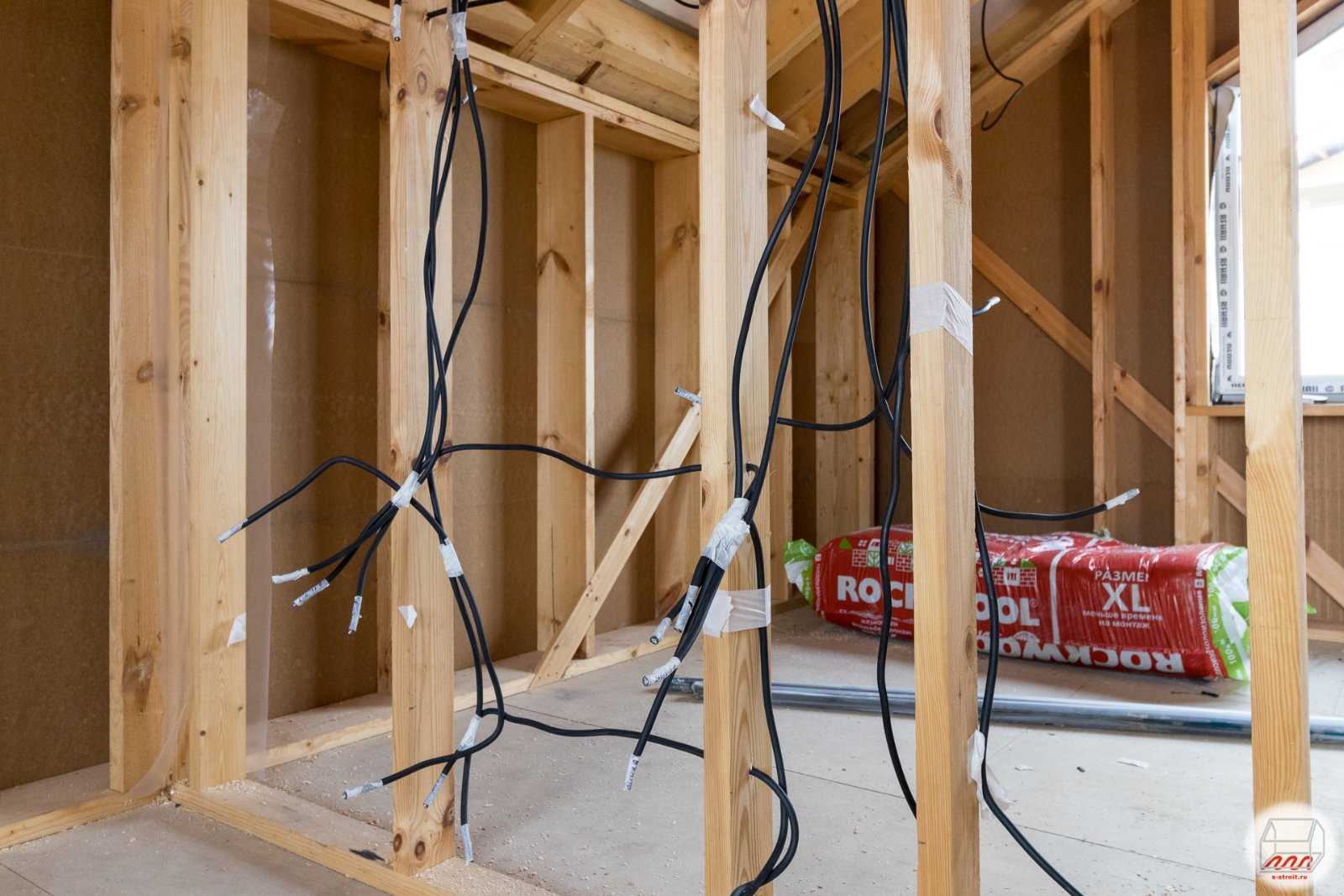

Вариант скрытой проводки – как все сделать правильно
При всех эстетических преимуществах скрытая электропроводка в каркасном доме являет собой угрозу создания пожара в доме. Проблема прокладки такой проводки в каркасном доме заключается в несовершенстве технической документации ведомств.
Правила ПУЭ трактуют каркасный дом как деревянное строение. Поэтому при прокладке энергосети дома все кабеля должны быть заложены в тонкостенные трубы, которые должны быть окрашены и заземлены. Строительные документы разрешают для установки скрытой проводки в подобных домах использовать короба, металлорукава или трубу гофру. При условии их изоляции несгораемым материалом по всей длине электроцепи.
При оборудовании электроцепи необходимо учитывать тот факт, что ее придется обустраивать на этапе создания стен дома. Электропровода NYM или ВВГ-НГ соответствуют требованиям строительных норм без применения, каких либо мер защиты. Поскольку они заключены в защитную оболочку, не допускающую горение.
Применяя данный вид прокладки электрокабелей необходимо руководствоваться разумным использованием и применением элементов электрической цепи.
Какую проводку выбрать: скрытую или наружную
Для того чтобы определиться какая проводка в каркасном доме должна быть проложена, необходимо взвесить положительные и отрицательные стороны обеих типов.
Положительные стороны скрытой укладки кабеля:
- не портит внешний вид интерьера дома;
- защищена от случайного внешнего воздействия;
- не требует доработки и переустройства.
Отрицательные стороны скрытой электропроводки:
- финансовые потери от ее обустройства значительно выше от финансовых затрат по обустройству внешней электросети;
- затрудняется обустройство новых электроточек при возникновении новых жизненных обстоятельств или желаний;
- невозможно внешним осмотром определить состояние заложенного электрического кабеля;
- вероятность нанести увечье скрытым электропроводам при осуществлении каких-либо сверлильных работ на стенах помещений.
Положительные стороны внешней прокладки проводов:
- осуществление доступной проверки состояния электрокабеля;
- простота ремонта или замены вышедших из строя деталей электроцепи;
- доступность монтажа новых ветвей электросети с дополнительными элементами.
Отрицательные стороны внешней прокладки проводов:
- существующая сложность вписать элементы электроцепи и саму проводку в эстетический дизайн помещений;
- осуществление особых требований по прокладке электропроводов.
Варианты проводки в каркасном доме
Электропроводка может быть наружной или внутренней. Для сохранения прочности и эстетичности каркасной конструкции часто используется первый вариант, при котором провода монтируются внутри кабель-каналов. Этот вид сети прокладывается при окончании всех строительных и отделочных работ.
Кабель-каналы обеспечивают эстетичность электропроводки
Преимущества и недостатки
Скрытая или внутренняя проводка обустраивается на этапе строительных работ и монтируется внутрь стен. При этом наружу выступают лишь розетки, выключатели, а все остальные детали спрятаны внутри стен. Отсутствие возможности организации дополнительного подключения является минусом этого варианта для каркасного дома. А также отрицательной чертой внутренней проводки считается невозможность периодической оценки состояния сети, сложности в оформлении страховки. При этом финансовые и временные затраты на обустройство очень высоки.
Более практичным и безопасным видом проводки для каркасного дома является наружная система электросети. При необходимости можно легко создавать дополнительные подключения, используя распределительную коробку. При возникновении неполадок или для проверки системы легко открыть кабель-канал и устранить неисправности, предварительно отключив подачу энергии.
Разводка электричества по участку
В электроснабжении обычно нуждается не только жилище, но и территория участка, хозяйственные помещения, баня.
Начинают с планирования участка. Для этого рассчитывают, сколько электроточек требуется:
- светильники на крыльцо и террасу дома;
- светильники по пути к гаражу, перед калиткой и выездными воротами, а также при входе в гараж;
- освещение беседки;
- светильники вдоль дорожек в саду, вокруг бассейна, если он есть;
- освещение бани – тут вопрос сложнее, так как если сауна отапливается электрической печкой, необходимо тянуть отдельную линию для нее;
- точки подключения для электрооборудования – газонокосилки, системы орошения, обогрев тротуаров и площадок, датчики и прочее.
Рассчитывают нагрузку – общую и по контурам – для освещения, для обслуживания автоматики, для полива.
Вычисляют, какие кабели и электроустройства требуются для работы с каждым электропотребителем. При этом нужно учесть, что эти установки будут работать на улице. Нужны модели с высокой степенью защиты от воды и пыли.
Если эстетичность участка важна, стоит продумать расположение светильников и электроточек. Для освещения дорожек используют тротуарные модели, которые углубляются в почву. Для освещения террасы или бассейна требуются настенные варианты.
Составляют схему, в которой по возможности сокращают количество проводов. В этой схеме кабели нужно укладывать под землю, воздушная проводка невозможна. Поэтому место их прохождения нужно определить заранее. Если к этому моменту садовые отделочные работы завершены, придется газоны переносить, кусты пересаживать, плитку с тротуаров убирать. Это накладно.
Прокладка электропроводки в электротехнических коробах и кабель-каналах
В данном случае проводка укладывается в пластиковые специальные короба, которые называют кабель-каналами, они должны быть сделаны из огнеупорного пластика.
Чтобы аккуратно установить кабель-каналы, необходимо затратить немало терпения и времени. При этом нужно обладать некими навыками и хорошим инструментом.
Используйте на своих сайтах и блогах или на YouTube кликер для adsense
Использование коробов дает возможность изменять конфигурацию прокладки электропроводки и добавочно размещать выключатели и розетки.
На рынке можно повстречать короба различных цветов и размеров. В комплекте даются разные добавочные элементы: уголки, как внешние, так и внутренние, заглушки, стыки. Это дает возможность в значительной степени упростить процесс установки электропроводки в каркасном доме.
Но у этого способа есть и ряд недостатков, среди которых самый частый – размещение на непросохшей деревянной вагонке коробов. Со временем дерево коробится, и короб начинает деформироваться.
Прокладку в кабель-каналы проводки необходимо проводить только после полного высыхания древесины. В таком случае удастся избежать повреждения проводки в результате ее деформации.
Из перечисленных выше способов прокладки электропроводки использование кабель-каналов приводит к увеличению стоимости процесса. Но если сопоставить все недостатки и преимущества, это самый предпочтительный способ укладки электропроводки.
Какой тип проводки выбрать
Неразъемное соединение проводов
В некоторых случаях, когда не предполагается в дальнейшем коммутировать
провода, можно их соединять неразъемным способом. Такой вид соединения высоконадежный,
и целесообразен в труднодоступных местах, например, соединение концов спирали из
нихрома с медными токоподводящими проводниками в паяльнике.
Рассматривать подобные соединения мы не будем, поскольку они
требуют специального оборудования, и в обычной жизни вы вряд ли будете эксплуатировать
устройства, позволяющие опрессовать провода пресс клещами.
Итак, какие варианты соединений существуют:
- Провода необходимо соединять дург с другом.
- провода необходимо соединять с оконечными устройствами
Как сделать проводку в доме из ЛСТК
- Медный или алюминиевый провод?
- Двухжильный или трехжильный?
- Какое сечение медного провода для розеток?
- Какое сечение медного провода для света?
- Схема проходного выключателя – как выключать лампочку с двух выключателей
- Для чего нужна гофра при прокладке проводов

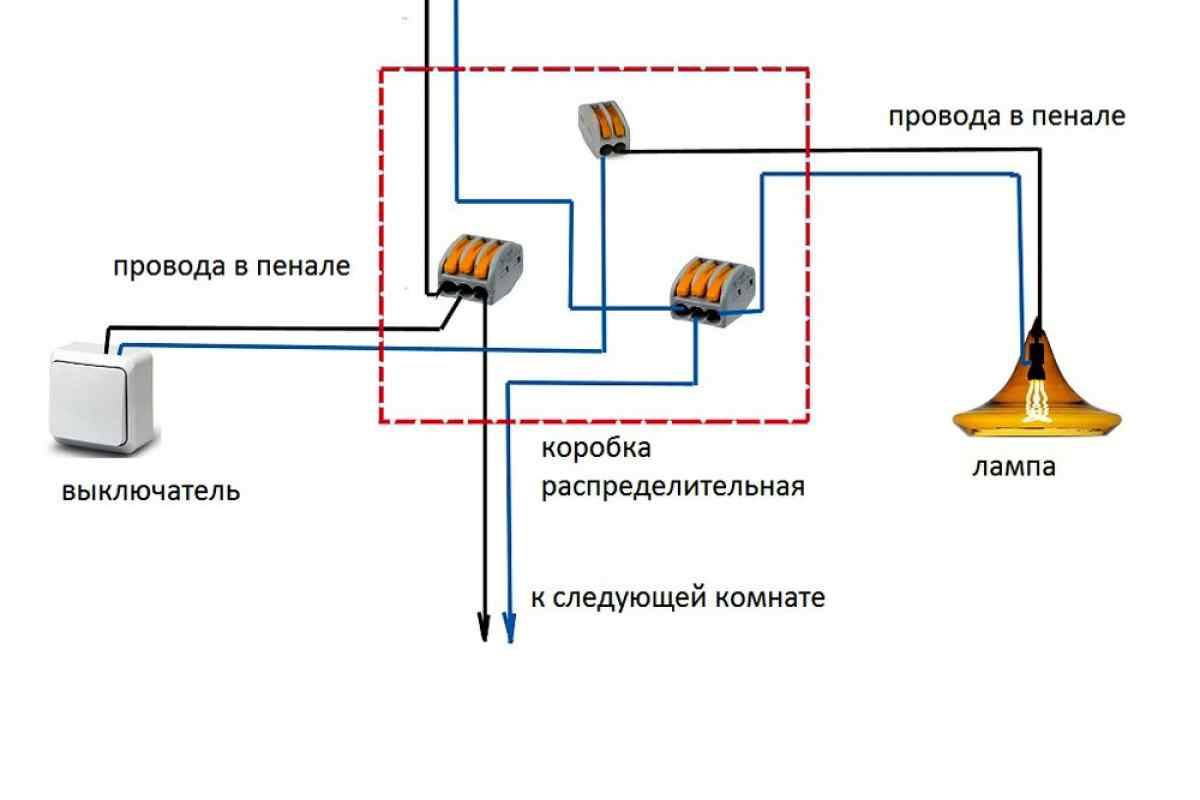

- Раздаточные коробки
- Для чего следует надписывать провода
- Порядок монтажа электропроводки в общем ходе выполнения работ.
- Для чего следует фотографировать схему проводки до укладки гипсокартона
- Расстояние между каналами сигнальных и энергетических проводов.
- Соединительные фишки проводов. Почему они удобны?
- Толщина проводов – для розеток – толстые провода, для освещения – тонкие.

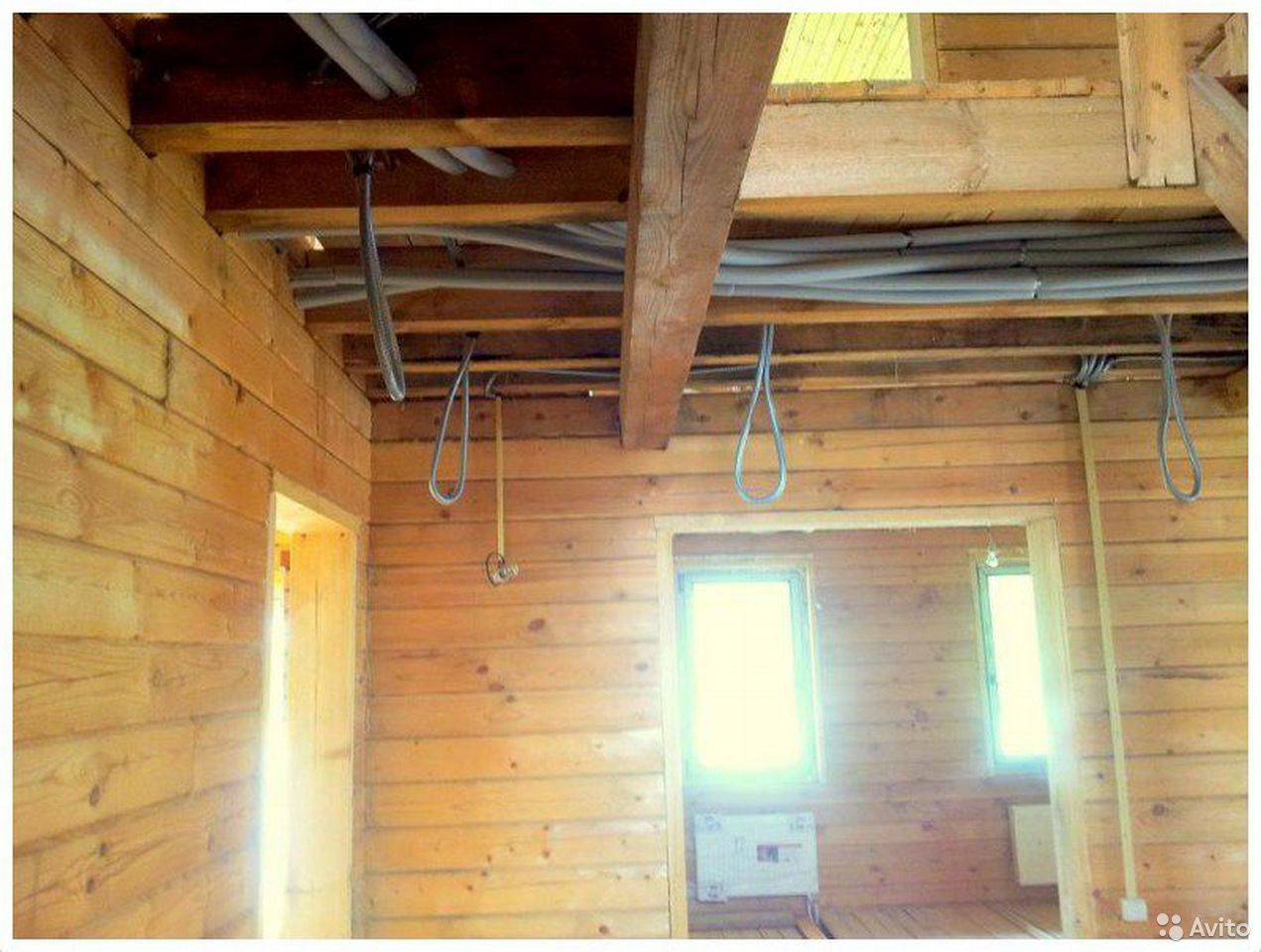

Гофрированная труба для проводки кабеля в каркасном доме,
гофра для проводов
Прозрачный монтаж проводов

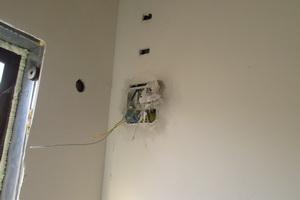

Соединительные коробки (коммуникационные панели)
соединительные коробки бывают нескольких типов.
Когда следует проводить электропроводку в каркасном доме
Сохраняйте схему электропроводки
Какие правила существуют по поводу сигнальных проводов
Что делать, если провод потерялся
Выключатели электричества, проходной выключатель, двойной
выключатель
Проходной выключатель в каркасном доме
Двойные выключатели
Соединение проводов (скрутка, спайка)
Выбор вводного кабеля и автоматического выключателя на вводе
Рассчитав номинальную нагрузку всех предполагаемых к установке электроприборов, определяют сечение вводного кабеля. Для тех случаев, когда производится обновление электропроводки с заменой внутренних проводов и автоматов на более мощные, не следует забывать о кабеле на вводе. Может случиться так, что его сечения будет недостаточно для слишком большой мощности – это может спровоцировать возгорание. Поэтому необходимо обратиться в соответствующую организацию для замены вводного кабеля. Это может быть выполнено на этапе установки прибора учета и его опломбирования.
Обустройство электрического щита в деревянном доме.
Что касается вводного автомата, то при трехфазном электропитании используют трехполюсный автоматический выключатель. Если же питание однофазное, что встречается в 90% случаев, применяют одно- или двухполюсный автоматический выключатель, разрывающий фазу и нейтраль.
На заметку! Вводный автоматический выключатель подбирается с таким номиналом, чтобы он не отключал питание дома при максимальной нагрузке, а разрывал цепь для предотвращения короткого замыкания.
Модульные автоматические выключатели.
Автоматика
Для обеспечения защиты от перегрузок, колебания напряжения или утечек в домашней электросети применяют автоматические предохранители. Их выбирают с учетом характеристик цепей и требуемой степени безопасности.
Автоматы защиты от перегрузок
Основная задача автомата защиты от перегрузки – уберечь систему от перегрева при возможных замыканиях или одновременного включения электроприборов.
Его подбирают по значению превышения тока и времени отсечки, тока перегрузки. Учитывают максимально возможное количество приборов, подключаемых в цепь, допустимую величину нагрузки, которую может выдержать кабель без нагревания, время срабатывания защиты.
Перегрузка возникает, когда к сети подключают много бытовых приборов. Суммарная мощность при их одновременной работе приводит к перегреву элементов электрической линии – кабеля и соединений.
При любом коротком замыкании в сети автомат производит механическое отключение электричества. Значение превышения тока отсечки по отношению к номинальному в 3-5 раз предусмотрено в предохранительном устройстве типа В (для световых цепей), в 5-10 раз – автоматах типа С (для розеточных линий).
Время отсечки при коротком замыкании в квартирах не должно превышать 0,4 с – для цепей с напряжением 220 Вольт, 0,1 с – для 380 Вольт.
Основные характеристики автомата защиты промаркированы на корпусе и должны соответствовать ГОСТ 50571.5-94
Устройство защитного отключения
УЗО определяет разницу между входящим и выходящим из домовой сети током. Если она равна нулю, утечка отсутствует. При касании провода корпуса прибора или земли обратный ток уменьшается. Устройство срабатывает и отключает цепь. Как правило, причиной становится повреждение изоляции кабеля.
УЗО защищает человека и животных от поражений электрическим током при косвенном или прямом прикосновении к источнику напряжения. Возникшая разница в дифференциальном токе приводит к срабатыванию устройства. Помимо этого, при повреждении изоляции исключается возгорание прибора.
Реле контроля напряжений
В отечественных линиях электропередач часто скачет напряжение. На подстанциях защита срабатывает через несколько секунд после возникшей ситуации. Этого достаточно, чтобы вывести из строя большую часть домашних приборов и устройств. Их ремонт не является гарантийным обязательством, поэтому замену в мастерской сгоревших запчастей придется оплачивать из своего кармана.
Для защиты приборов от скачка напряжений в сети в домовую систему встраивают специальное реле. При увеличении электропотенциала оно срабатывает практически мгновенно и отключает работающую электронику.
Молниезащита
Молния – частая причина пожара. Для деревянного каркасного дома она опасней, чем для сооружений из кирпича или бетона. Молниеотвод не только предохраняет приборы от перегрузки и выхода из строя, но и защищает жизни жильцов.
Для отвода огромного напряжения от прямого удара молнии устраивают пассивную молниезащиту. Она состоит из приемника, отводящего проводника и отдельного заземляющего контура в виде треугольника. Тип устройства зависит от материала кровли. Для металлических поверхностей применяют молниеприемник в виде стержня, по шиферным или деревянным покрытиям укладывают стальной прут или трос, по черепичным – сеточную конструкцию.
Заземление
Наиболее популярно модульное заземление, так как его устройство не требует большого земельного участка рядом с домом. Оно представляет собой углубленные в землю на 2-3 метра штыри, соединенные по верху металлическим каркасом в виде треугольника. Сооружение присыпают почвой слоем толщиной 50 см. К зданию в траншее прокладывают проводник из круглой стали.
К нему через опрессованное болтовое соединение подключают желтый одно- или многожильный провод. Вторым концом он набрасывается на главную заземляющую шину, обычно расположенную в электросчетчике.
Аналогично выполняют линейное заземление, только в виде прямого отрезка, а не треугольника. При наличии нескольких щитов в доме заземляющий контур прокладывают по периметру.
Защиту больших строений обеспечивают глубинные и фундаментные заземления.
Принцип работы у них такой же, как у модульного.
Как правильно осуществлять разметку
Разберем, как правильно строить электропроводку в доме своими руками (пошаговая схема).Начинайте делать разметку от щитка. Сначала проведите линии, по которым будут проходить основные магистрали. Подумайте, какой ширины и глубины резать штробу. Затем подумайте, где расположатся электромонтажные коробки (их нужно делать на присоединении проводов к магистралям). От коробок опустите розетки и выключатели, проведите по потолку разметку для светильников. Когда все подготовительные работы завершены и линии пролегания нарисованы, то приступайте к штроблению. При помощи болгарки и алмазного диска вырезаются щели на заданную глубину, параллельно им режутся вторые. Затем при помощи перфоратора или зубила выдалбливается канавка, в которую закладываюся кабеля. Их крепят внутри штроб при помощи стяжек, а затем заделывают цементом или асбестом.
Грамотное подсоединение щитка
Блиц-советы
- При покупке розеток и выключателей проверьте наличие документов к товару;
- Нельзя экономить на мелких материалах, таких, как розетки, выключатели и др.
- Внимательно рассчитывайте потребление электроэнергии всеми приборами, находящимися в квартире;
- Определить, сколько можно сделать розеток, следует с помощью соотношения 1 элемент на четыре погонных метра стены;
- Для питания мощных потребителей обычно используются провода сечением 6,0 мм2. Например, для электроплиты.
- Хорошим вариантом будет установка автоматических выключателей на каждую линию проводки;
- В санузлах монтаж розеток запрещен! Исключение: элементы подключаются через специальный разделительный трансформатор;
- При наличии нескольких параллельных проводов, стоит разместить их на расстоянии – не менее 3 – 5 мм;
- Заземляющие провода в месте ввода необходимо соединить сваркой;
- При монтаже электропроводки самостоятельно, следует правильно рассчитать свои силы (возможно потребуется воспользоваться услугами электрика).
Прячем проводку в обшивке – что говорят правила, опыт и здравый смысл
В области нормативов и правил относительно скрытой проводки в каркасном доме творится обычная неразбериха. Действуют два нормативных документа: для электриков – ПУЭ, для каркасостроителей – СП. Документ «Правила устройства электроустановок» относит каркасные строения к деревянным, значит, скрытую проводку следует выполнять в металлической трубе, ни гофра, ни металлорукав не подходят. Подсчитайте для интереса, во сколько обойдется тонкостенная труба из металла, даже для среднего дома.
В нормативном документе о строительстве каркасных домов (СП) все проще. Там говорится о том, что можно пропускать кабеля внутри стен, перекрытий, пустот, отверстия в деревянном каркасе без труб и втулок. Оговаривается, что кабели должны иметь изоляцию, не распространяющую горение. Такие требования удовлетворяют обычные провода ВВГ-НГ или NYM. Какими нормативами пользоваться? При противоречии между общим и специальным документом, специальный имеет преимущества. СП принадлежит к ним.
Да и ПУЭ о скрытой проводке в каркасном жилье ничего не говорит о физических лицах, не являющихся предпринимателями, которые делают проводку своими руками. Малоэтажные дома пока не требуется сдавать никаким надзорным органам, пожарникам. Следует больше изучать опыт Скандинавии, Америки, где таких ограничений нет в помине. А ведь у них надзор гораздо строже, наказания за нарушения больше, а пожаров по вине электропроводки меньше.
Чтобы избежать пожара от скрытой проводки, материалы должны быть качественными, а монтаж — грамотным
Причиной пожара в каркасном доме чаще всего становится безграмотная проводка. Покупаем только качественный кабель, а не дешевый, неизвестно кем и где сделанный. Ищем проводку, произведенную по ГОСТу, где возможна, хоть и не 100% гарантия качества. Кабели сомнительного происхождения могут иметь изоляцию из неизвестных материалов, которые только помогут гореть. Сечение проводов тоже часто занижают против заявленной, чтобы уменьшить себестоимость.
При трехфазной сети грамотно подходим к разбивке потребителей на группы, чтобы нагрузка на каждую фазу была равномерной. Если на отдельную фазу приходится 5 кВт при общей мощности трехфазки 15 кВт, стараемся, чтобы каждая фаза в обычном режиме потребляла не больше. Но все же иногда возможна перегрузка, утечка тока, короткое замыкание. От всех форс-мажорных ситуаций защитит надежная современная автоматика. Покупаем продукцию мировых брендов – Electric, Schneider, Legrand, Hager, ABB. Дешевые автоматы могут просто отказать.
Соединения монтируем качественно, не применяем скруток с изолентой, которые не обеспечивают надежного контакта. Все должно быть доступно, расположено в распаечных коробках. Современные способы позволяют соединить проводку надежно, чтобы гарантированно обезопасить себя от неприятностей. Статистика утверждает, что 99%, неполадок сети приходится на контактные разъемы.
Подготовительные работы
Сначала важно определить, какой будет проводка в каркасном доме, правила планирования допускают наружную (по стенам) и внутреннюю (между планками обрешетки). При составлении схемы необходимо определиться:
- со способом подсоединения электропроводки в доме к магистральным линиям;
- местом установки электрощита;
- количеством розеток и выключателей, для этого рассматривают варианты расстановки мебели, место нахождения бытовой техники.
УЗО, автоматы на каждую из линий подбирают по суммарной нагрузке, складывают силовое потребление в ваттах светильников и электроприборов, плюс 20% запас мощности. Схема рисуется от руки, с представителями электросетей ее не показывают.
Каркасный дом электропроводка своими руками.
Разработка проекта электропроводки
Правила безопасности, ошибки и способы их избежать
Иногда домовладельцы пренебрегают некоторыми нюансами или допускают по невнимательности ошибки, могущие серьезно повлиять на пожаробезопасность. Мы рассмотрим самые популярные из таких ошибок и способы избежать их.
- Алюминиевые провода. Их ни в коем случае нельзя использовать. Они хрупки и могут обломиться при замене розетки или выключателя. Лучше заплатить дороже, но взять медные.
- В скрытой проводке запрещено использовать многожильные провода. Клемма не очень хорошо держит такой кабель, поэтому создается точка постоянного нагрева. Это может привести как к порче розетки/выключателя, так и к пожару.
- Не соединяйте между собой провода из разных металлов напрямую. Во избежание окислов делайте это только через клемму, чтобы устранить возможный контакт металлов.
- Гидроизоляция. Нельзя пренебрегать ею в помещениях с повышенной влажностью: санузлах, кухнях, кладовых, террасах. Ее отсутствие может стать причиной удара электротоком.
- Размечайте длину провода с максимальной точностью. Ставить скрутки на прямых участках, особенно, если не хватает 10-15 сантиметров, категорически запрещено!
- Штроба под канавку. Ее глубина должна быть 2-2,5 сантиметра. Глубже заводить кабель нет смысла, а более мелкую канавку сложно заштукатурить.
- Распределительные коробки. Они должны быть расположены практически под потолком. Это делается для удобства обслуживания проводки и во избежание путаницы кабелей различного назначения.
- Пропилы под провод. Они должны быть строго вертикальны или горизонтальны. Возможная экономия кабеля при диагональной прокладке может привести к попаданию в него сверлом или гвоздем при ремонтных или отделочных работах в доме.
- Сечение провода. Оно не должно быть слишком тонким. Тонкие провода не выдерживают повышенной нагрузки и отгорают. На розеточную группу оптимальное сечение – 2-2,5 мм, на осветительную – 1,3-1,5 мм.
Далее в видео опытный специалист расскажет, как самому выполнить проводку электричества в доме, с чего ее начать, и даже самый далекий от электрики человек сможет сделать это своими руками:
И немного о технике безопасности. Работайте с домашней электрикой только при выключенных пробках. Поражение током может привести к самым печальным последствиям.
Планирование
Монтаж электросети в доме всегда начинается с планирования и составления схемы. На этот этап часто обращают мало внимания, но он не менее важен, чем сами работы по обустройству электропроводки.
При планировании учитывают два важнейших момента:
- Планировку самого дома;
- Необходимую мощность сети.
Определяя мощность, хорошо продумывают, какие приборы будут использоваться в быту. Если освещение не потребляет много электроэнергии, то, например, насосы потребуют уже заметных мощностей сети. Смотря и на то, как потребители электричества будут распределены по помещениям.
Планировка дома играет важную роль, поскольку разные помещения предназначены для различного использования, и, соответственно, в них надо проводить различную проводку.
Необходимо планировать всё так, чтобы электросетью было удобно пользоваться. Например, в главной жилой комнате предусматривают столько розеток, чтобы можно было подключить всю технику, и ещё остались свободные для временного пользования.
От выбора мощности и распределения потребителей по типам зависит расположение распределительных щитков и защитных устройств, их количество.
Благодаря правильно составленной схеме, можно будет легко рассчитать количество необходимых материалов и их тип, в частности — марки кабелей, их сечение и количество жил. Это избавит от ненужных трат.
