Коэффициент уплотнения грунта – что это такое и как рассчитать

5 Оборудование и приборы

5.1 В состав установки для испытания грунта методом стандартного уплотнения входят:

— устройство для механизированного или ручного уплотнения грунта падающим грузом с постоянной высоты (типа прибора СОЮЗДОРНИИ);

— форма для образца грунта.

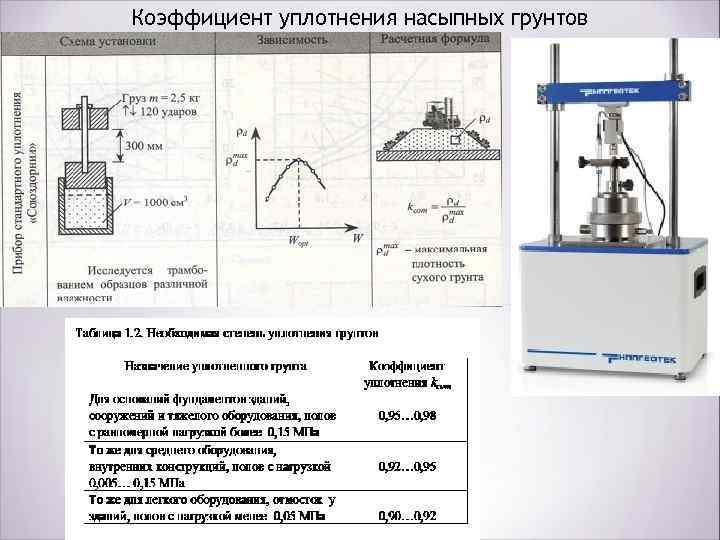

Принципиальная схема прибора СОЮЗДОРНИИ для стандартного уплотнения грунтов приведена в приложении А.

Примечание — Допускается применять установки других конструкций при условии проведения сопоставительных испытаний для каждой разновидности грунта.

5.2 Конструкция устройства для уплотнения грунта должна обеспечивать падение груза массой (2500±25) г по направляющей штанге с постоянной высоты (300±3) мм на наковальню диаметром 99,8 мм. Отношение массы груза к массе направляющей штанги с наковальней должно быть не менее 1,5.

Примечание — Для механизированных устройств для уплотнения грунта допускается размер наковальни диаметром 99,6 мм.

5.3 При механизированном способе уплотнения в состав устройства должны входить механизм подъема груза на постоянную высоту и счетчик числа ударов.

5.4 Форма для образца грунта должна состоять из цилиндрической части, поддона, зажимного кольца и насадки.

5.5 Цилиндрическая часть формы должна иметь высоту (127,4±0,2) мм и внутренний диаметр 100,0 мм. Временное сопротивление металла цилиндрической части формы должно быть не менее 400 МПа. Цилиндрическая часть формы может быть цельной или состоящей из двух разъемных секций.

5.6 Установка должна быть размещена на жесткой горизонтальной плите (бетонной или металлической) массой не менее 50 кг. Отклонение поверхности от горизонтали должно быть не более 2 мм/м.

5.7 При испытании грунта методом стандартного уплотнения применяют следующие средства измерений, вспомогательное оборудование и инструмент:

— весы для статического взвешивания на 2-5 кг среднего класса точности по ГОСТ 29329;

— весы лабораторные на 0,2-1,0 кг 4-го класса точности по ГОСТ 24104;

— линейка металлическая длиной не менее 300 мм по ГОСТ 427;

— цилиндры мерные вместимостью 100 мл и 50 мл ценой деления не более 1 мл по ГОСТ 1770;

— чашки металлические для испытаний вместимостью 5 л;

— стаканчики весовые (алюминиевые бюксы) ВС-1 с крышками;

— устройство растирочное или ступка фарфоровая с пестиком по ГОСТ 9147;

— набор сит с диаметром отверстий 10 и 5 мм;

— эксикатор Э-250 по ГОСТ 23932;

— нож лабораторный с прямым лезвием длиной не менее 150 мм;

Источник

Коротко об этапах демонтажа

Процесс демонтажа начинается с крыши. Если кровельный материал крепили при помощи гвоздей, его снимают по частям. Дощатые части лучше разбирают крупными кусками, используя цепную пилу или электрический инструмент

Уже на этом этапе необходимо сортировать строительный мусор, что бы упростить процесс его ликвидации

Обратите внимание на уплотнитель, часто использую минеральную вату. От старости она может рассыпаться в руках и пылить, поэтому лучше надеть плотную одежду и смочить его водой

Фундамент обкапывается по всему периметру, после чего с одной из сторон создается наклонная яма

В направлении этой ясы фундамент будут тащить при помощи лебедки.

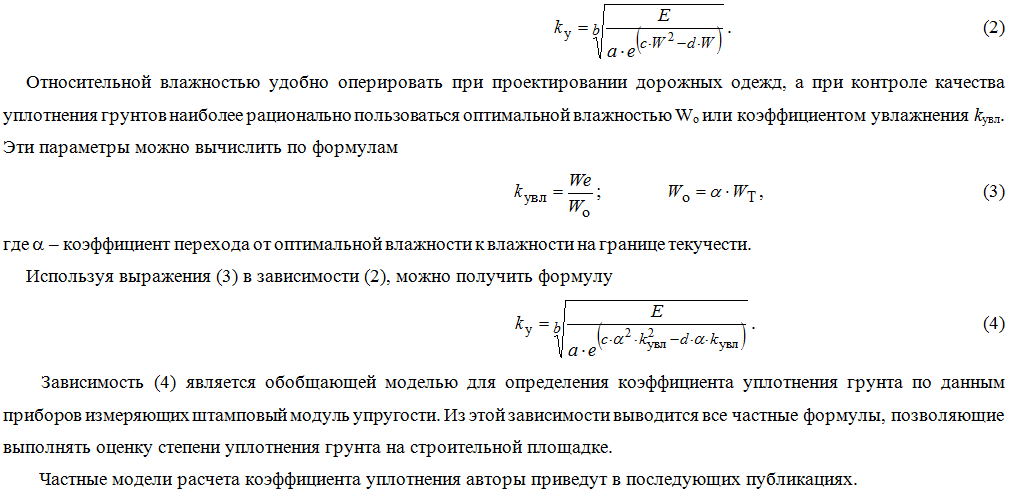

Динамический электронный плотномер

Динамический электронный плотномер имеет электронно-вычислительное устройство, которое фиксирует измерения и на их основании рассчитывает показатели грунта. Такой плотномер состоит из съёмного штампа диаметром 150 мм или 300 мм, направляющего стержня, ударной гири, электронного устройства.

Для проведения измерения плотномер устанавливается на ровный участок грунта, на электронном устройстве задаётся количество испытаний, поднимается гиря до затворного механизма, затем затвор спускается, гиря падает и наносит удар, создавая нагрузку.

Гиря может отскакивать вверх, и чтобы она не наносила повторный удар, её нужно подхватывать и поднимать обратно к затворному механизму.

Электронное устройство измеряет силу удара и деформацию грунта после каждого удара и на основе средних данных вычисляет максимально упругость грунта и допустимую нагрузку на него в МПа.

Подробности

Коэффициент при транспортировке

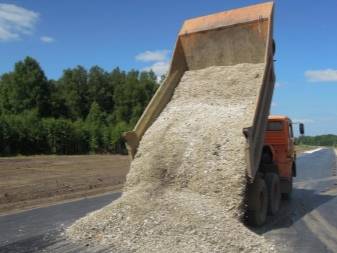

К примеру, самосвал везет вам 8 м3 щебня с карьера на объект. В пути ему будут попадаться выбоины и ямы, а из-за воздействия вибрации щебневые зерна начнут уплотняться, из-за чего объем сокращается до 7.27 м3. Это и будет утряска материала. Как же узнать, что на объект привезли нужное количество товара, как и указано в документации? Для этого требуется узнать конечный объем материала, а еще степень уплотнения (для щебня это 1.1). Обе цифры следует перемножить между собой, и получится начальный объем. Если данные не будут совпадать с тем, что прописано в документах, то вы имеете дело не с утряской щебня, а с нечестным продавцом.

Уплотнение при засыпании ям

В сфере строительства есть такое понятие, как усадка. Земля или же другой материал сыпучего типа будет уплотнен и уменьшится в объеме под действием своего же веса или под давлением разных конструкций (тротуарных плит и фундамента). Процесс усадки обязательно требуется учесть при засыпке котлованов и канав, потому что если вы это не сделаете, то спустя время образуется яма. Чтобы сделать заказ на нужное количество материала, следует для начала узнать объем ямы. Если вы знаете ее форму, ширину и глубину, то можно использовать для расчета онлайн-калькулятор. Далее полученную цифру стоит умножить на показатель насыпной плотности материала и степень уплотнения. При засыпании выбранного материала в яму должен в конечном итоге получиться холмик. Все это из-за того, что в естественных условиях усадка происходи спустя определенный временной промежуток, и ускорить процесс можно посредством утрамбовывания. Его проводят вручную или даже при помощи особых устройств.

Уплотнение при строительстве

Это случается, если неправильно рассчитана усадка грунта, а также не предприняты соответствующие меры по устранению. Для того, чтобы знать степень усадки, и требуется коэффициент по уплотнению. Он поможет понять, как сильно будет утрамбовываться тот или иной грунт в ваших условиях. К примеру, под давлением веса плитки, здания или даже асфальта. Некоторые типы грунтов обладают настолько высоким коэффициентом усадки, то их приходится даже замещать. Остальные же виды перед началом строительства специально утрамбовывают.

Как узнать степень уплотнения

Легче всего будет брать все данные про коэффициент уплотнения из ГОСТов. Они будут рассчитаны для разных типов материала.

В лабораторных условиях коэффициент уплотнения измеряют так:

  1. Измеряют насыпную или общую плотность материала, и для этого нужно измерить массу, а также объем образца, вычислить их соотношения.
  2. После этого пробу следует встряхнуть или спрессовать, измерить массу и объем, а далее определить максимальный уровень плотности.
  3. По соотношению двух показателей можно вычислить коэффициент.

На значение показателя уплотнения будут влиять такие факторы:

  • Особенности транспорта и метод перевозки. Если материал будет перевезен по железной дороге или выбоинам, он будет уплотнятся куда сильнее, чем при перевозке по ровной дороге/морю.
  • Гранулометрический состав (формы зерен, размер, соотношение). Если состав материала неоднородный и есть лещадные частицы (игловидной или плоской формы), то коэффициент будет меньше. При наличии большого числа мелких частиц показатель будет выше.
  • Влажность. Чем она выше, тем меньше получится искомый показатель.
  • Способ утрамбовки. Если материал будут утрамбовывать вручную, то степень уплотнения будет меньше, чем после использования вибрирующих механизмов.
  • Насыпная плотность. Коэффициент уплотнения будет напрямую связан с показателем насыпной плотности. Как уже было сказано ранее, в процесс трамбования или перевозки плотность материал изменяется, потому что становится меньше пустот между частицами. По этой причине насыпная плотность при погрузке в машину и после приезда к заказчику всегда разнится. Эту разницу можно высчитать и проверить благодаря коэффициенту уплотнения.

Коэффициент уплотнения является очень важным показателем, который дает возможность узнать, сколько заказывать сыпучего материала. Он даст возможность проконтролировать, правда ли вам привезли столько, сколько вы заказывали. Показатель требуется знать и строителям при возведении домов, чтобы правильно рассчитывать нагрузку на основание.

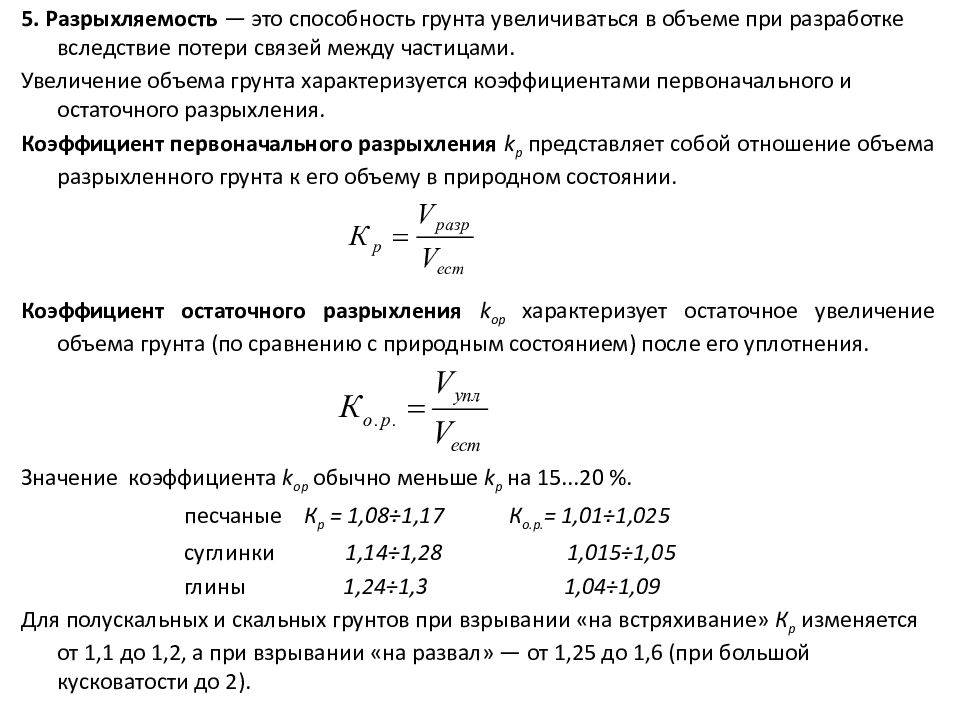

Методика расчёта

При проведении строительных работ не следует избегать данных параметров, особенно для подготовки песчаной или земляной подушки под основание строящегося объекта. Непосредственный параметр коэффициент уплотнения грунта будет фиксирован в диапазоне расчёта от 0 до коэффициента 1, например, для подготовки бетонного типа фундамента, показатель должен быть >0,98 коэффициентного балла от расчётной нагрузки.

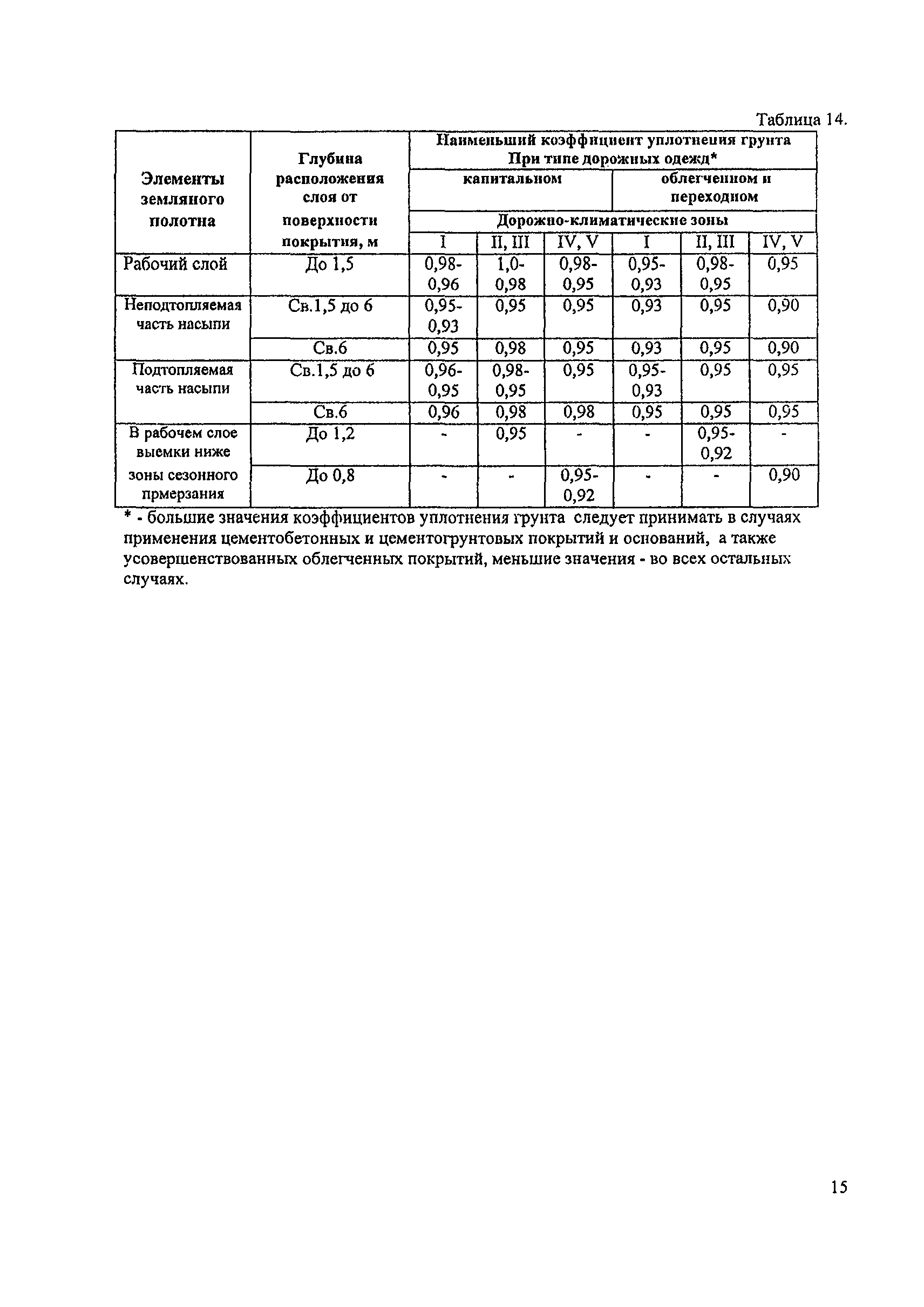

Для каждой категории земляного полотна имеется свой уникальный показатель определения коэффициента уплотнения грунта по ГОСТ исходя из оптимальных характеристик влажности материала, в результате которого можно добиться максимальных характеристик уплотнения. Для более точных определений данных используется лабораторный метод расчёта, поэтому, каждая строительная или дорожная компания в обязательном порядке должны иметь собственную лабораторию.

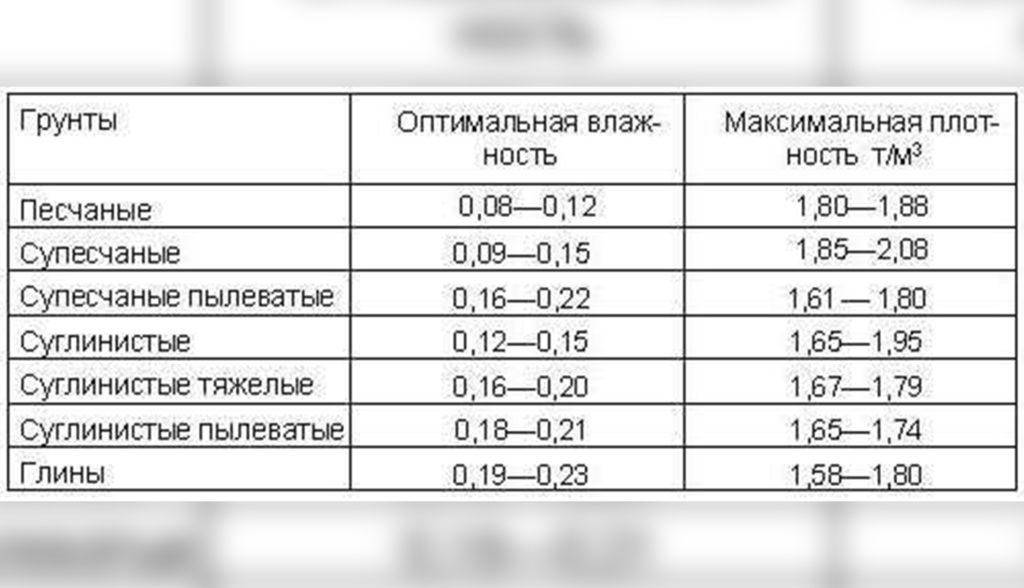

Зависимость плотности грунта от влажности

Реальная методика, позволяющая ответить на вопрос как рассчитать коэффициент уплотнения грунта измеряется только после того, как будет произведена процедура трамбовки прямо на месте. Специалисты и эксперты в области строительства называют данный метод, как система режущих колец. Попробуем разобраться, как определить коэффициент уплотнения грунта по данному методу.

  • В землю забивается определённого диаметра лабораторное кольцо из металла и ведомой длины сердечник;
  • Внутри кольца фиксируется материал, который потом взвешивается на весах;
  • Далее высчитываем массу используемого кольца, и перед нами имеется масса готового материала для расчёта;
  • Далее имеющийся показатель разделим на известный объем металлического кольца — в результате имеем фиксированную плотность материала;
  • Делим фиксированную плотность вещества на табличный показатель максимальной плотности.
  • В итоге имеем готовый результат стандартного уплотнение грунта ГОСТ 22733-2002.

В принципе, это и есть стандартный метод расчёта, который используется строителями и дорожниками при выявлении коэффициента относительного уплотнения грунта согласно общепринятым нормам и стандартам по расчёту.

Технические регламенты и стандарты

Стандартный закон уплотнения грунта мы знаем еще со времён школьной парты, но данную методику используют только при проведении производственных работ в строительной и дорожной сфере. В 2013-2014 годах произошла актуализация данных расчёта по СНиП, где уплотнение грунта ЕНИР указано в соответствующих пунктах регламентного положения 3.02.01-87, а также в части методики применения для производственных целей СП 45.13330.2012.

Типологии определения характеристик материала

Коэффициент уплотнения грунта предусматривает применение нескольких типологий, главной целью которых является формирование окончательной процедуры технологического вывода кислорода из каждых слоёв почвы, учитывая соответствующую глубину трамбовки. Так, для выявления коэффициента уплотнения грунта при обратной засыпке используют как поверхностный метод расчёта, так и универсальную глубинную систему исследования. Эксперт при выборе методики расчёта должен определить первоначальный характер почвы, а также конечную цель трамбовки. Реальный коэффициент динамичности при ударном уплотнении грунтов может быть определён при помощи использования специальной техники, например — пневматический тип катка. Общая типология метода определения параметров вещества определяется следующими методами:

  • Статический;
  • Вибрационный вариант;
  • Технологически ударный метод;
  • Комбинированная система.

Некоторые категории почвы имеют сложную структуру, поэтому приходится исследовать характеристики разными методами, например, для определения коэффициента уплотнения скального грунта.

Максимальная плотность грунта: способ определения по ГОСТ 22733-2016

Испытания проводятся в лабораторных условиях с помощью специальной трамбующей установки. Суть их состоит в следующем:

  1. На строительной площадке отбирается грунт естественной влажности. В образце должно быть не более 25% твердых частиц крупнее 2 мм, отсутствовать промерзание и переувлажнение.
  2. В форму помещаются порции грунта, которые затем трамбуются на установке за 3 приема по 40 ударов.
  3. Измеряется вес 1 л утрамбованной массы, определяется плотность.
  4. Затем влажность увеличивается ступенями по 2%, проводится аналогичный цикл испытаний.
  5. По результатам строится график зависимости плотности от влажности. В точке перегиба фиксируется максимальное значение rmax при оптимальной влажности.

Определение наибольшей плотности грунта позволяет понять, при каком значении r усадка под фундаментом будет наименьшей. В условиях стройплощадки максимальное значение плотности достигнуть вряд ли удастся. Поэтому вводится коэффициент, который помогает установить, насколько фактическая плотность основания приближена к максимально возможной.

Ку задается проектом. Он рассчитывается в зависимости от нагрузки и обычно составляет 0,96-0,98. Это означает, что при уплотнении грунта или песчаной подушки плотность будет чуть меньше максимальной с небольшим отклонением 2-4%.

Песок и щебень в МО — самые низкие цены здесь!

Коэффициент уплотнения (трамбовки) ПГС, песка, щебня, грунта.

Коэффициент уплотнения (Купл)

— это нормативное число, которое определяется ГОСТами и СНИПами, учитывающий во сколько раз сыпучий материал ( а именно ПГС, песок, щебень, грунт и др.) уплотнился (следовательно, уменьшился и его наружный объем) при перевозке и трамбовке. Значение его колеблется в пределах 1,05 — 1,52:

Вид инертного материала Купл (коэффициент уплотнения)
ПГС (песчано-гравийная смесь) 1,2 (ГОСТ 7394-85)
Песок для строительных работ 1,15 (ГОСТ 7394-85)
Керамзит 1,15 (ГОСТ 9757-90)
Щебень (гравий) 1,1 (ГОСТ 8267-93)
Грунт 1,1-1,4 (по СНИП)

Коэффициент уплотнения учитывают от объёма поставленного сыпучего материала (грунт, пгс, песок, щебень, керамзит и т.д.), а также от механизма уплотнения (трамбовки). Немало важным является само качество инертного материала. К примеру, ПГС (песчано-гравийная смесь) может содержать различное содержание гравия (от 10% до 90%), а отсюда меняться К упл. Исходя из этого, данные в таблице предоставлены средние.

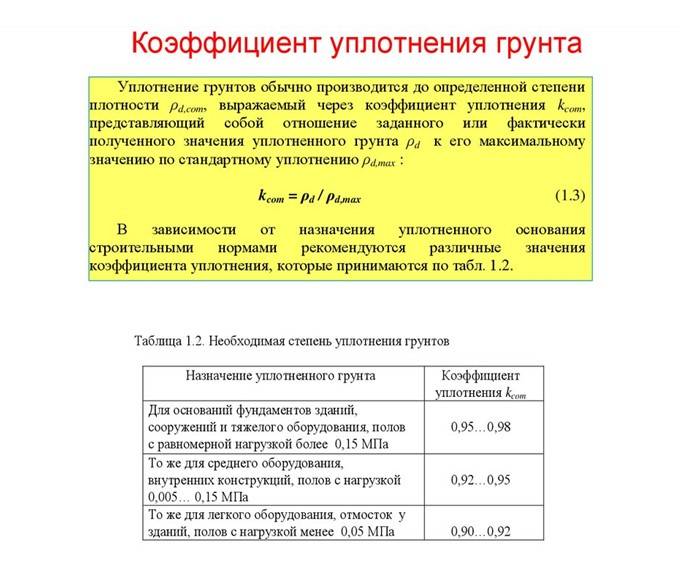

Коэффициентом уплотнения называется безразмерное число, показывающее степень уменьшения наружного объема сыпучего зернистого строительного материала при его перевозке транспортом или трамбовке. Используется применительно к песчано-гравийным смесям, песку, щебню, грунту.

Каждый вид щебня имеет свою маркировку, указанную в принятом стандарте (ГОСТ 8267-93). В нем же описаны методы определения коэффициента уплотнения.

Производители должны указать данный параметр в маркировке щебня того или иного вида. Степень уплотнения определяется также специалистами экспериментальным путем. Результаты могут быть получены в течение 3-х дней. Величину уплотнения щебня измеряют и экспресс методами. Для этого используются статические и динамические плотномеры. Расходы на измерение значения коэффициента в лабораторных условиях значительно ниже, чем прямо на стройплощадке.

Для чего нужно знать значение коэффициента уплотнения?

Знание точного значения Ку (коэффициента уплотнения щебня) требуется для определения: а) массы закупаемого строительного материала; б) степени дальнейшей усадки щебня в строительных работах. В обоих случаях нельзя допускать погрешностей.

Массу щебня (в кг)можно вычислить перемножив значения 3-х величин:

— объема заполнения (в м3); — удельного веса (в кг/м3); — коэффициента уплотнения (в большинстве случаев колеблется в пределах от 1,1 до 1,3).

Специалисты пользуются таблицами средней массы щебня в зависимости от фракции. Так, например,в 1 м3

щебня умещается1500 кг фракции 0-5 мм и 1470 кг – фракции 40-70 мм .

Работ с сыпучими материалами связана и с такой величиной, как насыпная плотность. Ее учет обязателен в процессе расклинцовки, укладки щебня, расчета состава бетона. Ее значение определяется опытным путем с помощью специальных сосудов (объем до 50 л). Для этого, разность масс пустого и наполненного щебнем сосуда, делится на объем самого сосуда.

Расклинцовка

— плотная укладка щебеночного основания с помощью зерен различных фракций. Суть технологии –заполнение больших пустот между крупными зернами мелкими кусками.

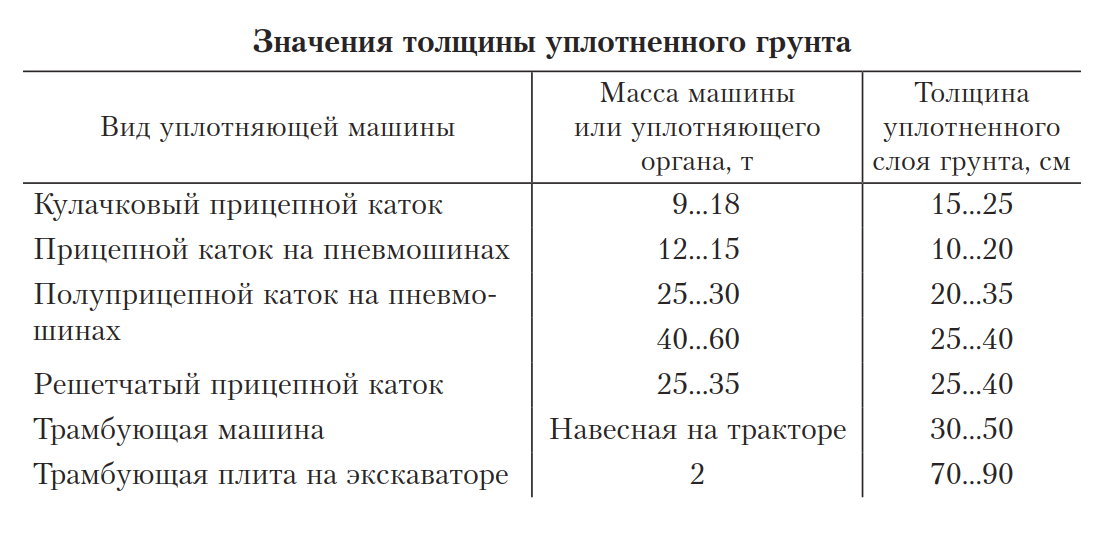

Трамбовка

– одно из обязательных условий упрочения основания дорог или фундаментных оснований зданий. Проводится с помощью специальной техники (механический каток, виброплита) или ручной трамбовки. Качество уплотнения контролируется специальным прибором. Величину уплотнения (трамбовки) можно определить несколькими методами. В частности, методом динамического зондирования.

Коэффициент уплотнения

также используется при расчете необходимого количества сыпучих материалов для планировки участка щебнем. Пусть толщина укладки – 20 см. Какое количество отсева нам нужно для 1 м2 участка? Умножив объем участка на удельный вес (1500 кг/м3) и на коэффициент уплотнения (1,3), получим 390 кг.

Следует помнить, что различные фракции щебня обладают разным коэффициентом уплотнения. Этот параметр приобретает большое значение при выполнении проектировочных работ на основе щебня.

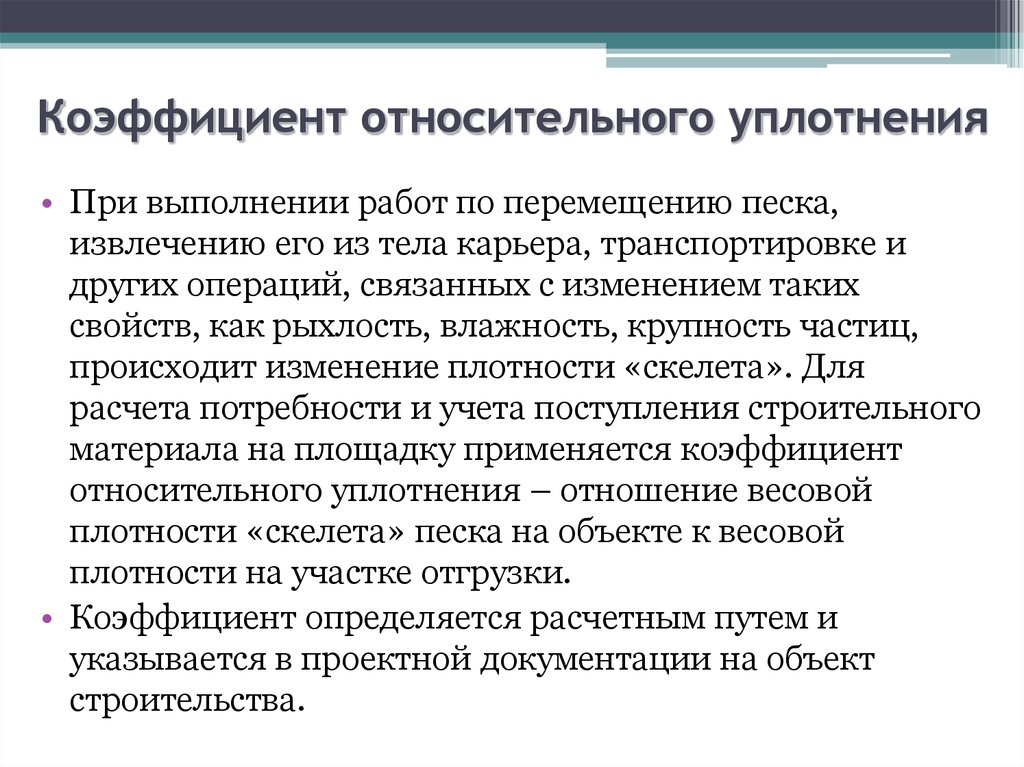

Коэффициент относительного уплотнения

Это отношение плотности частиц после хранения или добычи к плотности, характерной для сырья, которое было привезено к конечному потребителю. Зная норму, указанную производителем, можно вычислить конечный коэффициент без организации дополнительных исследований.

На момент добычи

Плотность сырья здесь зависит от глубины разрабатываемых залежей, типа котлована, климатической зоны. Указанные в таблице основания позволяют рассчитать конечные параметры материала с учетом сопутствующего воздействия на грунт.

Коэффициент относительного уплотнения на момент добычи

В процессе трамбовки и вторичной засыпки

Обратной (или вторичной) засыпкой называют процедуру заполнения уже вырытого котлована после того, как будут окончены работы или завершено строительство. Как правило, для заполнения котлована используют грунт, также оптимальными для этой цели характеристиками обладает кварцевый песок. Сопутствующее действие – трамбовка, необходимая для усиления прочности покрытия. К уплотнению засыпанного сырья привлекают виброплиты и виброштампы, отличающиеся по производительности и весу.

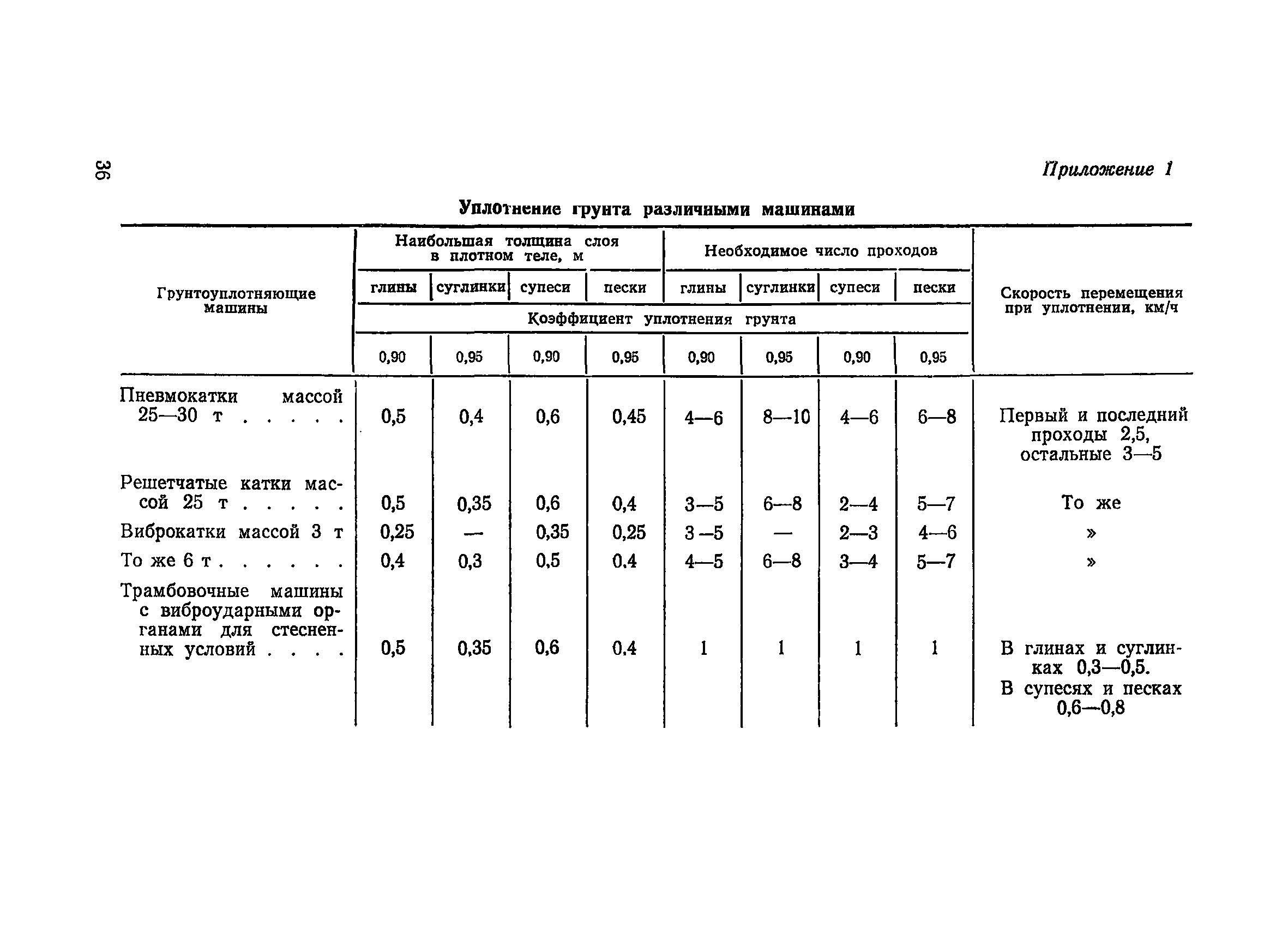

Коэффициент относительного уплотнения в процессе трамбовки и вторичной засыпки

Таблица выше иллюстрирует пропорциональную зависимость уплотнения от метода трамбовки. Все виды механического воздействия оказывают влияние преимущественно на верхние слои. При извлечении песка структура карьера становится более рыхлой, поэтому плотность сырья может уменьшиться, для отслеживания изменений регулярно организуются лабораторные проверки.

В ходе транспортировки

Перемещение сыпучих материалов сопряжено с рядом сложностей, так как в процессе перевозки больших партий изменяется плотность ресурсов. Как правило, доставку осуществляют автомобильным или железнодорожным транспортом, она сопровождается интенсивным встряхиванием груза (перевозка на судах, в свою очередь, оказывает щадящее воздействие). В подобных условиях на плотность также повлияют атмосферные осадки, перепады температур, возрастание давления на нижние слои.

В лабораторных условиях

Для исследования используют 30 г сырья из аналитического запаса, его просеивают и тщательно высушивают, чтобы получить постоянное значение веса. Приведенный к комнатной температуре материал перемешивают и делят на 2 части.

Образцы взвешивают, соединяют с дистиллированной водой, кипятят для удаления воздуха и остужают. Все операции сопровождаются замерами, на основе полученных данных рассчитывают относительный коэффициент уплотнения.

Вне зависимости от условий изменения характеристик сырья при производстве испытаний учитывают ряд обстоятельств:

  • изначальные свойства песка – величина фракций, прочность на сжатие, слеживаемость;
  • насыпной вес – плотность, характерная для естественной среды происхождения;
  • погодные условия, сопровождающие перевозку;
  • максимально возможная плотность, выявляемая в лабораторных условиях;
  • тип используемого транспорта – автомобильный, железнодорожный, морской, речной.

Все данные, связанные с коэффициентом относительного уплотнения, прописываются в проектной, технической документации. Данная методика сравнения качеств материала подразумевает использование регулярных поставок: сведения будут корректны лишь при заказе песка у одного производителя, здесь не допустимы изменения в переменных

Важно, чтобы транспортировка осуществлялась одинаковым способом, были сохранены технические характеристики карьера, практиковалась хотя бы примерно схожая длительность хранения сырья на складе

Коэффициент уплотнения необходимо определять и учитывать не только в узконаправленных сферах строительства. Специалисты и обычные рабочие, выполняющие стандартные процедуры использования песка, постоянно сталкиваются с необходимостью определения коэффициента.

Коэффициент уплотнения активно используется для определения объема сыпучих материалов, в частности песка, но тоже относится и к гравию, грунту. Самый точный метод определения уплотнения – это весовой способ.

Широкое практическое применение не обрел из-за труднодоступности оборудования для взвешивания больших объемов материала или отсутствия достаточно точных показателей. Альтернативный вариант вывода коэффициента – объемный учет.

Единственный его недостаток заключается в необходимости определения уплотнения на разных стадиях. Так рассчитывается коэффициент сразу после добычи, при складировании, при перевозке (актуально для автотранспортных доставок) и непосредственно у конечного потребителя.

Классификация щебеночно-гравийно-песчаных смесей по зерновому составу

Области применения ЩПС во многом зависят от зернового состава. В соответствии с этим параметром их разделяют на несколько групп.

Материалы для покрытий:

  • С1. Самая крупная фракция, которая присутствует в этой смеси, – 40 мм. Ее количество не превышает 10 %. Основная область применения – устройство покрытий, которые должны иметь идеально гладкую поверхность, например посадочных полос аэродромов.
  • С2. Максимальный размер зерен – 20 мм. В состав входит щебень с высокой морозостойкостью. Материал используется для создания дорожных покрытий I-III категории, устройства посадочных полос, при благоустройстве ландшафта на частных территориях. Покрытие, полученное с использованием ЩПС С2, отличается устойчивостью к воздействию воды, механических нагрузок, температурных перепадов.

Смеси для оснований (непрерывная гранулометрия):

  • С3. Максимальный размер зерна – 120 мм. Основная цель применения этого материала – создание дополнительных слоев основания дороги. Применение ЩПС С3 позволяет сэкономить бетон и асфальтобетон.
  • С4. Наибольший размер зерна – 80 мм. Содержание крупной фракции не должно превышать 10 %. Материал, содержащий щебень с радиационным показателем не более 300 Бк/кг, может использоваться в жилом строительстве. Также он востребован при устройстве автодорог, укрепления обочин, создание балластной призмы трамвайных и ЖД путей.
  • С5. Максимальный размер зерна – 40 мм. Смесь применяется при строительстве зданий жилого и производственного назначения, устройстве автодорог, для укрепления обочин.
  • С6. Наибольшая фракция – 20 мм. Используется практически во всех областях жилого, промышленного, дорожного строительства.
  • С7 и С8. Эти мелкофракционные материалы применяются для создания нижнего слоя автодорог.

Материалы для основания (прерывистая гранулометрия):

  • С9. Крупнофракционная смесь содержит крупные гранулы до 80 мм. Применяется при строительстве автодорог, автостоянок, площадей, укреплении обочин.
  • С10. Максимальный размер зерен – 40 мм. Этот сыпучий материал востребован на начальном этапе строительства автодорог.
  • С11. Наибольшая фракция – 20 мм. Основная область применения – дорожное строительство.

Коэффициент уплотнения грунта. Определение плотности грунта

Подготавливаясь к застройке, проводят специальные исследования и тесты, определяющие пригодность участка к предстоящей работе: берут пробы грунта, вычисляют уровень залегания подземных вод и исследуют другие особенности почвы, которые помогают определить возможность (или ее отсутствие) строительства.

Проведение таких мероприятий способствует повышению технических показателей, вследствие чего решается ряд проблем, возникающих в процессе строительства, например, проседание почвы под тяжестью конструкции со всеми вытекающими последствиями. Первое ее внешнее проявление выглядит как появление трещин на стенах, а в совокупности с другими факторами к частичному или полному разрушению объекта.

2.1. Понятия и определения

2.1.1. Требуемый объем песка природного сложения в сосредоточенных резервах или карьерах ,когда он согласно транспортной схеме используется непосредственно для устройства конструктивных элементов земляного полотна (насыпь или дополнительные подстилающие слои дорожной одежды), следует определять по формуле

,

где — геометрический объем грунта устраиваемого конструктивного элемента (земляное полотно, дополнительный подстилающий слой) в уплотненном состоянии;

коэффициент относительного уплотнения (отношение требуемой плотности (скелета) сухого грунта в конструктивном элементе к плотности (скелета) сухого грунта в источнике получения.

Требуемый объем песка, исчисляемого и транспортных средствах (автомобили-самосвалы, железнодорожные полувагоны и т.п.), когда он находится в разрыхленном состоянии, следует рассчитывать по формуле

,

где — геометрический объем грунта устраиваемого конструктивного элемента земляного полотна в уплотненном состоянии (при требуемой плотности);

— коэффициент относительного уплотнения (отношение требуемой плотности сухого (скелета) песка в конструктивном элементе к насыпной плотности сухого грунта, определяемой при естественной влажности в стандартной 10-литровой емкости по ГОСТ 8736-93.

2.1.2 Требуемое количество песка можно рассчитывать по объему или по массе. В первом случае обмер производят либо путем регулярной геодезической съемки вырабатываемого источника получения материала, либо непосредственно в транспортных средствах (железнодорожных вагонах, автомобилях, баржах и т.п.).

При расчете по массе отгружаемый материал в вагонах или автомобилях взвешивают на железнодорожных или автомобильных весах. В соответствии с ГОСТ 11830-66 массу указывают в транспортной накладной.

Количество песка, поставляемого на баржах или судах определяют по осадке последних.

2.1.3 Количество песка пересчитывают из единиц массы в единицы объема и наоборот по значению насыпной плотности песка, определяемой при влажности материала во время отгрузки, в соответствии с ГОСТ 8735-88. Насыпная плотность и влажность строительного песка указываются в паспортах на каждую отгружаемую партию.

2.1.4 .Для приведения объема песка, поставляемого в нагоне или автомобиле, к объему в уплотненном состоянии, т.е. в конструктивном элементе, полученный исходный объем умножают на коэффициент относительного уплотнения. Последний зависит от зернового состава и влажности материала, способа погрузки и дальности возки.

2.1.5 .При разработке проектных решений коэффициент относительного уплотнения следует назначать в зависимости от требуемой плотности материала и конструктивном элементе или его соответствующем горизонте (СНиП 2.05.02-85, табл. 22) ориентировочно:

— при исчислении объемов, поставляемых из промышленных карьеров в транспортных средствах, — согласно СНиП 4.02-91; 4.05-91;

— при использовании песков естественной плотности в источнике получения — по СНиП 2.05.02-85.

2.1.6. В тех случаях, когда ПОС и ППР предусматривают отсыпку элементов земляного полотна, дополнительных подстилающих слоёв в зимний период (непосредственно или через промежуточные накопленные объемы — штабели) объемы песков, исчисляемые в транспортных средствах, необходимо увеличивать на соответствующие коэффициенты, приведённые в настоящей Методике.

2.1.7 .Дополнительные объёмы грунта, связанные с потерями при транспортировке, в зависимости от способа и дальности возки в соответствии со СНиП 3.02.01-87 следует принимать равными

— 0,5% — при дальности возки до I км;

— 1% — при большей дальности.

Допускается принимать больший процент потерь при достаточном обосновании и совместном решении заказчика и подрядчика, потребителя и владельца карьера.

2.1.8. Для определения коэффициента относительного уплотнения необходимы следующие исходные данные:

— коэффициент уплотнения и плотность грунта конструктивного элемента;

— стандартная максимальная плотность и оптимальная влажность материала;

— насыпная плотность.

2.1.9. В прил. 2 приведен более полный перечень терминов и определений.

Характеристики ЩПС: состав, плотность, коэффициент уплотнения и др.

Важным условием применения щебеночно-песчаных смесей для решения задач в дорожном и капитальном строительстве является их соответствие стандартам качества, определенным ГОСТ 25607-94. Главным фактором, определяющим сферу применения ЩПС, является ее зерновой состав

Таблица 1. Зерновой состав смесей

Номер смеси Наибольший размер зерен D, мм Полный остаток, % по массе, на ситах с размерами отверстий, мм
120 80 40 20 10 5 2,5 0,63 0,16 0,05
Смеси для покрытий
С1 40 0-10 20-40 35-60 45-70 55-80 70-90 75-92 80-93
С2 20 0-10 10-35 25-50 35-65 55-80 65-90 75-92
Смеси для оснований (непрерывная гранулометрия)
С3 120 0-10 10-30 30-50 40-65 54-75 65-85 71-90 82-95 90-98 95-100
С4 80 0-10 15-35 28-55 40-70 50-80 60-85 80-95 91-97 95-100
С5 40 0-10 25-60 45-80 57-85 67-88 80-95 90-97 95-100
С6 20 0-10 25-60 50-77 58-85 80-95 90-97 95-100
С7 10 0-5 0-37 30-60 50-77 75-95 85-97 90-100
С8 5 0-5 0-40 20-55 55-87 75-98 80-100
Смеси для оснований (прерывистая гранулометрия)
С9 80 0-10 15-35 28-55 40-70 50-80 50-80 60-88 85-97 95-100
С10 40 0-10 25-60 45-80 57-85 57-85 71-91 87-97 95-100
С11 20 0-10 25-60 50-77 50-77 70-88 85-97 95-100
Примечания1. Допускается использование смесей ЩПС:

С1 и С2 для устройства оснований при соответствующем технико-экономическом обосновании;

С3 — С6, С9 — С11 — для устройства дополнительных слоев оснований;

С4 — С5, С10 — С11 — для укрепления обочин автомобильных дорог.

2. Смеси С1 и С2, применяемые для покрытия, должны содержать не менее 50 % щебня от массы частиц размером более 5 мм, входящих в состав смесей.

В зависимости от наибольшего размера зерен и процентного состава остатка от общей массы на ситах различного размера ЩПС подразделяются на:

  • Смеси для оснований – С1 и С2.
  • Смеси для покрытий непрерывной гранулометрии С3 – С8.
  • Смеси для оснований полупрерывистой гранулометрии С9 – С11.
  • Смеси для расклинки С12 и С13.

Другие характеристики и паспорт ЩПС

Кроме требований к фракции зерен, важным показателем является насыпная плотность ЩПС. Усреднено она составляет порядка 1,7 т/м3, но точно определяется путем лабораторных исследований и указывается в паспорте материала. Большую роль играет и коэффициент уплотнения ЩПС необходимый для определения точного объёма поставок. В процессе транспортировки плотность смеси увеличивается при уменьшении видимого объёма. Коэффициент уплотнения определяется по ГОСТ 9757-90 и может составлять от 1,1 до 1,5.

Следующий показатель – содержание глины в составе. Для используемых при укладке покрытий ЩПС, характеристика содержания глины должна не превышать 10% (С1 и С2). Для материала оснований – до 20%. Если в ЩПС состав гравия находится в пределах 95%, то смесь называется природной, при порядке 70% от общей массы — обогащенной. Процент содержания пылевидных, глинистых и илистых частиц должен составлять не более 0,4%.

Отметим и другие важные показатели в соответствии с ГОСТ 8267:

  • Зерновой состав.
  • Прочность.
  • Морозостойкость.
  • Водопоглощение.
  • Лещадность.
  • Содержание дробленых зерен.
  • Стойкость структуры к распаду.
  • Радиационный фон.

Каждая партия материала имеет паспорт ЩПС, в котором содержатся следующие данные:

  • Данные о производителе материала.
  • Данные о материале, номере партии и количестве.
  • Основные характеристики ЩПС указанные выше – марка по морозостойкости, насыпная плотность, водостойкость, пластичность, лещадность и т. д.

На основании указанных в паспорте данных осуществляется выбор материала для решения тех или иных задач. Это производство цементных и бетонных растворов, основания для фундаментов капитальных сооружений и автодорог всех типов, отсыпка дорожных обочин, укладка дренажных подушек, засыпка траншей и котлованов и т. д.

Преимуществами материала являются однородный слой, возможность использования для временных покрытий, простота перевозки и хранения, возможность работы в дождь. Для ЩПС не требуются смесительные установки, это недорогой и надежный удобный материал, получивший широкое применение в современном дорожном и капитальном строительстве.

kadarspb.ru

Для чего нужен?

При доставке щебня на объект и отсыпании его в рабочей зоне, в пределах которой он разравнивается, в дело вступает величина уплотнения щебня. Её особенность – фактическая усадка насыпанного в конкретное место щебня, слой которого достигнет определённого уровня.

Уплотнение щебня происходит при доставке – во время тряски и вибрации, пока самосвал движется до места приёмки стройматериала. Под действием тряски камешки располагаются друг относительно друга предельно плотно. Пустоты, образовавшиеся при первоначальной отсыпке щебня в грузовик, к концу пути машины становятся несколько меньше, но полностью от них избавиться невозможно.

Отношение между первоначальным и конечным объёмом не должно оказаться менее 95%. Если щебня оказалось меньше, заказчик решит вопрос о недополучении щебёнки и скорректирует сумму к оплате. Например, ему доставили вместо 20 м3 всего 16,5 – процент утруски щебня составил более 15%. В данном случае – 17,5%. Начальное и конечное значение объёма включает в себя данные об этих величинах. При составлении заказа потребитель требует, чтобы эти величины отображались – иначе доставщик в итоге невольно обманет клиента.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
