Расчет ширины и высоты ступеней для лестницы

Лучшие размеры ступеней

Так как параметры ступеней во многом определяют удобство подъема, на их расчет необходимо обратить особое внимание. И именно ширина проступи и высота подступенка определяют ее параметры

Чтобы определить лучшие размеры ступеней, важно учесть такой показатель, как ширина шага. Стандартная величина данного параметра равна 65 см

Средняя величина шага обозначает расстояние, которое взрослый человек может преодолеть, сделав шаг

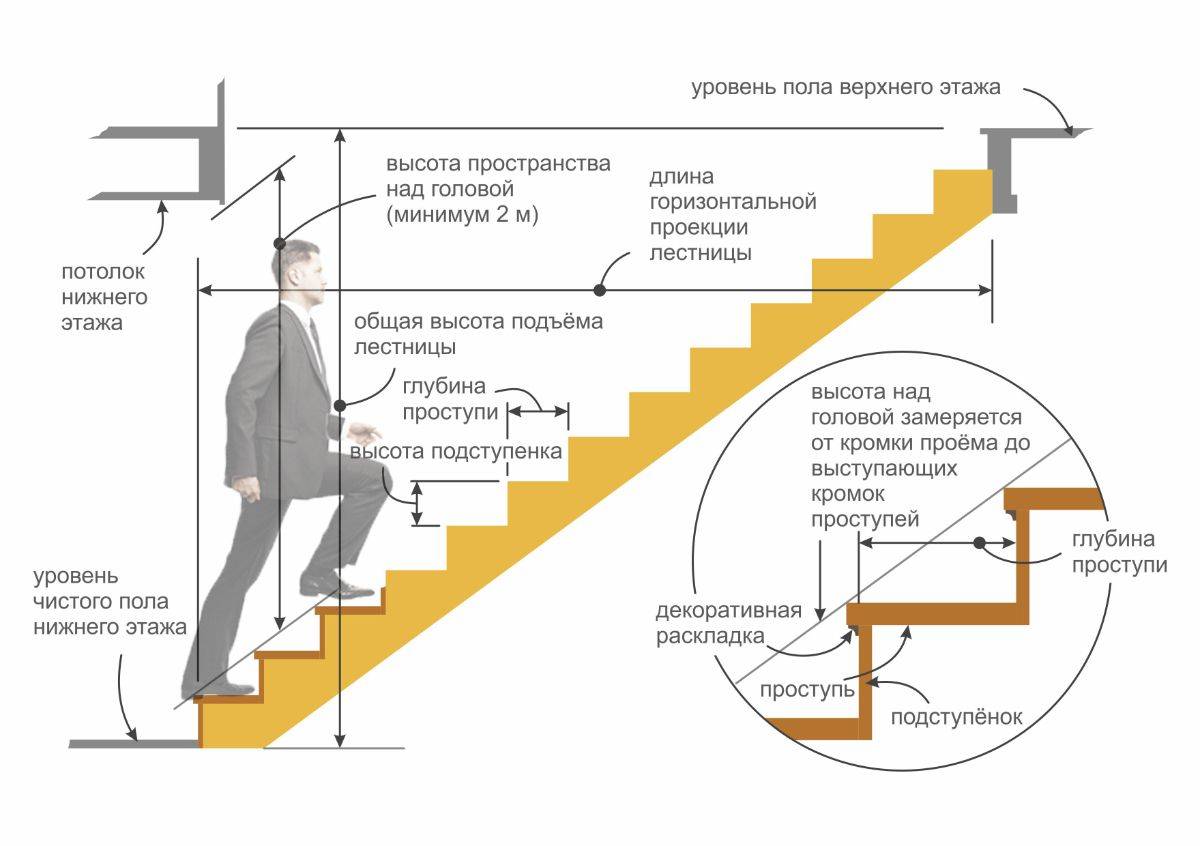

И именно ширина проступи и высота подступенка определяют ее параметры

Средняя величина шага обозначает расстояние, которое взрослый человек может преодолеть, сделав шаг.

Иначе она выглядит так: 2A+B=65. В данном случае показатель А будет равен именно ширине ступени, а В – ее высоте.Лучшие размеры ступеней и комфортный подъем находится в прямой зависимости от габаритов ширины проступи. Так, если ступени будут слишком узкие, по конструкции придется подниматься боком. Если слишком широкие, придется делать большие шаги, что весьма неудобно.

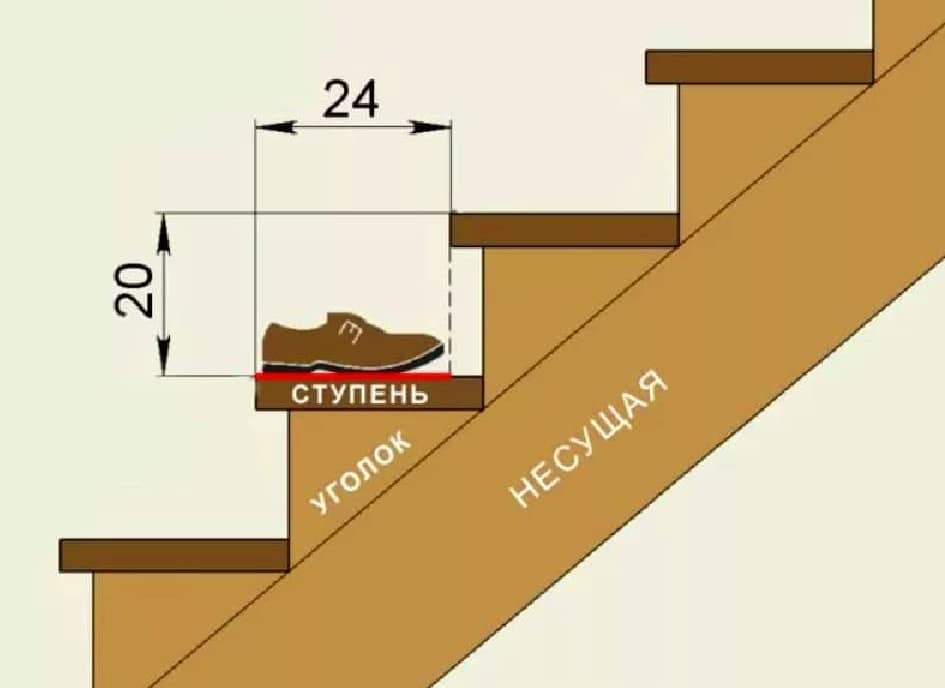

Самый большой размер ноги 46 будет равен 31 см. Средний размер равен 27 см. Вычислить ширину проступи можно по вышеописанной формуле, при условии, что известна высота подступенка. Но лучший размер можно подобрать и исходя из средних значений, которые обычно используют при сооружении лестницы в частном доме. Вы имеете право в своем здании сделать такую проступь, какую посчитаете нужной, однако, лучше не выходить за рамки 25-30 см.

В некоторых случаях ширину проступи доводят до 35 см, но тогда получается слишком длинная и не очень удобная конструкция.Параметры ступеней взаимосвязаны. Чтобы сделать лестницу удобной, ширина ступени и ее высота должны находиться в определенном соотношении. Лучшим соотношением считается 2:1. Например, если размер проступи будет равен 27, то высота ступени должна быть равна 13.5 см.

Однако рассчитывать его все равно необходимо, чтобы найти расстояние между ступеней. ГОСТ говорит о том, что лучшими размерами будут 15-22 см, но каждый случай сооружения лестницы в частном доме индивидуален, поэтому лучше пользоваться формулой Блонделя.При сложном просчете ступеней забежного типа ширина их в узкой части должна быть не менее 10 см.

Ширина и высота ступенек лестницы: параметры эргономичности

Наряду с высотой ступени значение ширины проступи (или ширина ступени) тоже обеспечивает безопасность и комфортность подъема или спуска по лестнице. Эти два важнейших параметра тесно взаимосвязаны, а их значения, в свою очередь, тоже строго оговариваются нормативными документами.

Если заранее грамотно рассчитать высоту и ширину ступеней лестницы, тогда она будет комфортной и безопасной для всех членов семьи

Корректные соотношения между числовыми параметрами высоты и ширины ступенек лестницы таковы:

Числовое значение ширины проступи должно равняться -40 см. Чаще всего, на практике, используется рекомендуемая ширина проступи, колеблющаяся в пределах от 28 до 30 см. Для винтовой лестницы, расположенной в многоуровневой квартире, величина ширины ступени в середине марша должна составлять не менее 18 см.
Высота подступенка, по нормам, должна равняться 12-20 см.
Если сложить размеры двух подступенков и одной проступи, то это значение должно соответствовать среднему значению шага, равному 60-65 см.

При подъеме и спуске по правильно спроектированной лестнице, идущий человек не будет испытывать дискомфорт и быстро уставать.

Высота ступеньки по ГОСТу — или какой смысл в нормативах

Здравствуйте. Читая ваш сайт, часто вижу ссылки на различные нормативы, относящиеся к проектированию лестниц. Например, что глубина и высота ступеньки по ГОСТу должна иметь определенные параметры. Хотелось бы понять, на чем основаны эти нормативы. И что случится, если я не стану их соблюдать, а сделаю своими руками такую лестницу, которая впишется в отведенное ей пространство.

Я понимаю, что это как-то связано с безопасностью. Но в нашей семье ни детей, ни людей пожилых или ограниченных в движениях нет. Так ли необходимо нам соблюдать эти нормы?

Следовать этим рекомендациям или нет – дело ваше. Цена вопроса не только безопасное использование конструкции, но и её удобство.

Формула идеальной лестницы

Эта формула была выведена почти четыре столетия назад французским инженером Блонделем. Он установил, что если сумма глубины ступени и её двойной высоты равна длине человеческого шага, то передвигаться по лестнице удобнее всего, затрачивая минимум сил.

При этом значения h и b не произвольные. Они должны укладываться ещё в две формулы:

h + b = 45. Если высота и ширина ступеней лестницы в сумме дают эту величину, она считается безопасной,
b – h = 12. Высота ступенек лестницы должна быть меньше глубины примерно на 12 см.

Понятно, что глубина ступеньки должна быть такой, чтобы на неё можно было опереться всей стопой, а это не меньше 24-32 см. Отсюда становится понятно, что высота проступи и ширина ступени лестницы по ГОСТ выбраны не случайно, а основаны на физических и функциональных особенностях человеческого организма.

Для справки. Стандарты, регламентирующие строительные работы по возведению лестниц, изложены в ГОСТ 8717.1-84 и 8717.0-84. А также в Строительных нормах и правилах (СНиП).

Нормативные требования к проектированию и устройству лестниц

Оптимальная ширина и высота ступени лестницы – не единственные параметры, которых нужно придерживаться. Есть и другие, от соблюдения которых тоже зависит безопасность эксплуатации подобных конструкций.

Для справки. Если при строительстве зданий общественного назначения утвержденная нормативами инструкция нарушается, это влечет за собой административную ответственность.

Общие требования

К ним относятся следующие пункты:

Если здание имеет более одного этажа, оно обязательно снабжается полноценным стационарным лестничным пролетом.
Передвижные или складные лестницы допустимы только для сообщения с подвальными или чердачными помещениями.
По ГОСТ ширина лестницы должна быть одинаковой по всей длине и быть не меньше 80 см. Этого достаточно для свободного прохода одного человека и перемещения габаритных предметов. В зданиях с большой проходимостью ширину увеличивают до полутора метров.

Каждый пролет должен иметь не менее 3 и не более 17 ступеней.

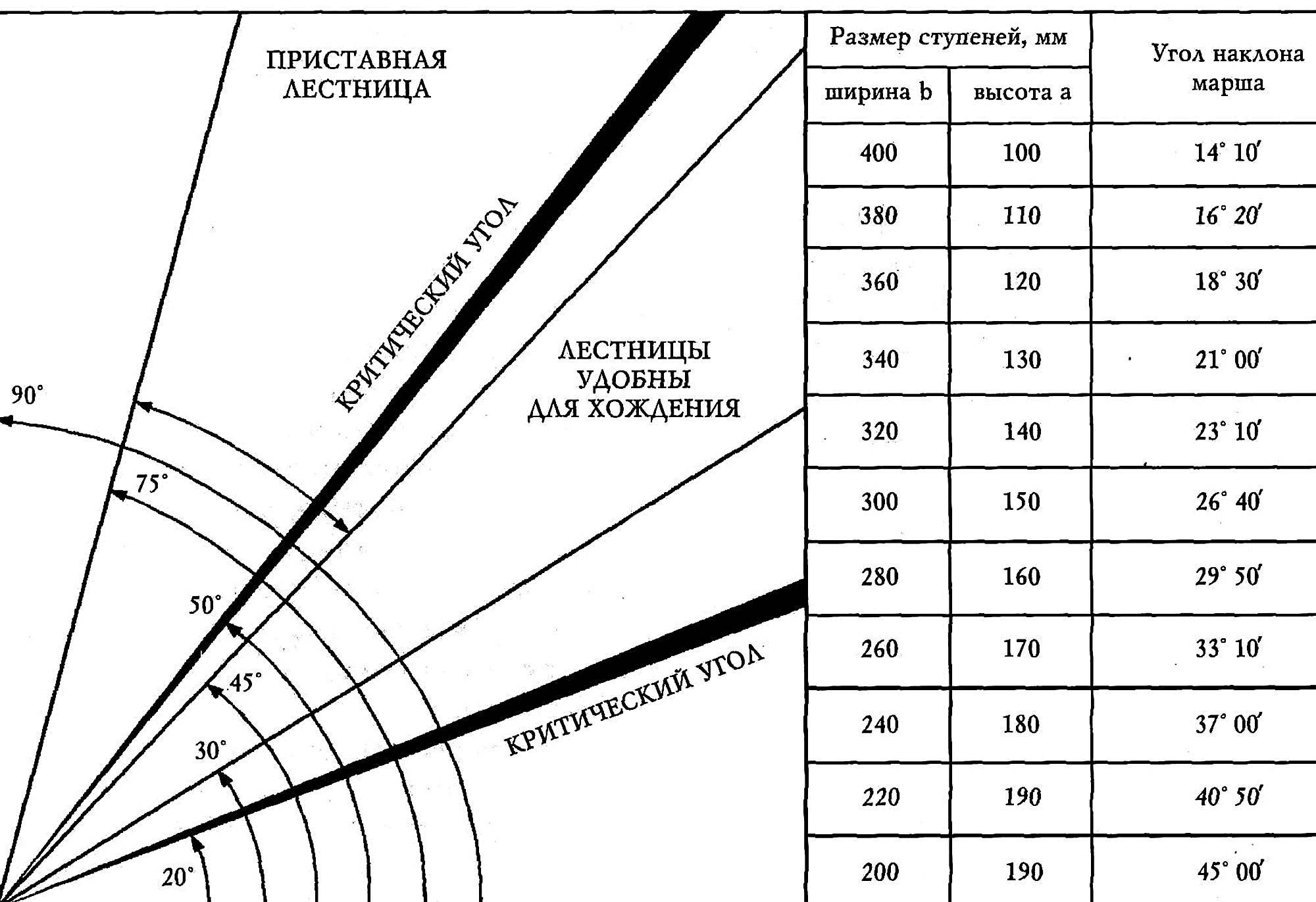

Угол подъема также зависит от назначения лестницы. В жилых и общественных зданиях он должен находиться в пределах 26-41 градусов. Именно от угла подъема зависят размеры ступеней лестницы. В жилом доме его не всегда удается вписать в эти нормативы из-за ограниченности свободного пространства.

Совет. Сделать лестницу более безопасной, соблюдая положенный уклон, можно, изменив её конструкцию. Например, используя вместо площадки забежные ступени или выбрав винтовую форму.

На улице лестницы лучше заменять пандусами, если их угол наклона можно сделать менее 23 градусов.
Если конструкция содержит более трех ступеней, она должна быть оборудована ограждениями высотой не менее 90 см с расстоянием между балясинами не менее 10-15 см.

Требования к ступеням

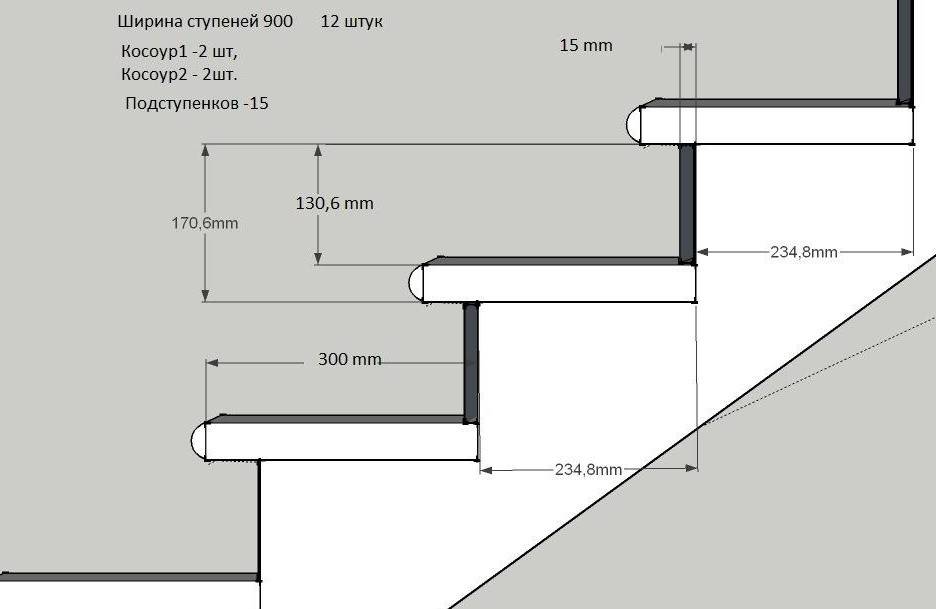

Вернемся к началу и подробно расскажем, какими должны быть ширина и высота ступени лестницы. Тем более, что они бывают разными: рядовыми и забежными, открытыми (без подступенков) и открытыми, с навесом проступи и без него.

Как уже говорилось выше, ширина (глубина) ступеней не должна быть меньше 24-25 см. Лучше больше, особенно если лестница уличная. 20 см допускается только для подвальных и чердачных конструкций, которыми пользуются редко.

Обратите внимание. Если проступь будет шире 30-35 см, вы будете сбиваться с шага, а если уже 25 см, то вам будет неудобно спускаться

Оптимальная высота ступени по стандартам – 15-20 см.
У забежных ступеней узкая сторона должна быть не менее 10 см.
Выступ (навес) ступени не должен быть более 3 см.
Если перед лестницей есть дверь, площадка перед ней должна быть не меньше метра или хотя бы не меньше, чем ширина дверного полотна.
Если лестница имеет пролеты с площадками, то ширина площадки должна быть не меньше 130 см.

Заключение

Высота ступеньки по ГОСТу – или какой смысл в нормативах

Например, что глубина и высота ступеньки по ГОСТу должна иметь определенные параметры. Хотелось бы понять, на чем основаны эти нормативы.

Схема винтовой лестницы: проектирование и чертеж

Разработать схему винтовой лестницы своими руками можно через специальные программы. Но для этого желательно иметь хотя бы минимальный опыт программного проектирования. Такой способ более трудоемкий, и не каждый захочет разбираться в настройках и моделировать чертежи винтовых лестниц своими руками самостоятельно.

Компьютерный расчет лестницы, как правило, нужен для крупного строительства и совсем не обязателен при сооружении самодельной конструкции. На видео объяснятся, как сделать 3d схему винтовой лестницы на второй этаж.

Гораздо более простой и безопасный путь – использовать готовый чертеж винтовых лестниц на второй этаж. Их в свободном доступе представлено большое число, поэтому велика вероятность, что вы подберете такой вариант конструкции, которая идеально впишется в архитектуру вашего дома.

Для примера приведем готовые чертежи винтовой лестницы из металла и дерева, по которым можно изготовить ее своими руками.

Планировка дома с лестницей на второй этаж. Лестницы на второй этаж: фото и виды

Лестницы для загородного частного дома, соединяющие первый и второй этаж . выполняют не только практическую, но и эстетическую функцию. В зависимости от того, в каком дизайне выполнена лестница, подчеркивается тот или иной характер помещения. Так, лестница классического типа сделает помещение более солидным, а вот модель в лаконичном стиле прибавит комнате немного воздушности.

Чаще всего для дачных загородных домов многие предпочитают устанавливать деревянные лестницы на второй этаж, однако пользуются спросом и металлические и даже стеклянные конструкции. Фото подобных проектов в Интернете есть масса.

Классификация лестниц по типу конструкции: фото и описание

По типу своей конструкции лестницы на второй этаж подразделяются на такие:

маршевые;
винтовые;
больцевые;
поворотные.

Маршевые модели – наиболее распространенный вариант. Они имеют достаточно простую конструкцию:

опора, имеющая угол наклона в 45 градусов;
ступени, лежащие на опоре.

Маршевая конструкция состоит из маршей, которые заполнены ступенями. Как правило, для загородного дома при подъеме на второй этаж используется от 3 до 15 ступеней . однако их точное количество определяется путем специальных расчетов. Маршевый тип – хороший вариант лестничного проекта в домах, где не нужно экономить место.

Маршевые подъемные установки разделяются на такие:

открытые (где нет подступенек) и закрытые;
прямые и поворотные;
тетивные и косоурные.

Если вы планируете воплощать лестничный проект своими руками, то лучше выбирать открытую конструкцию с косоурами.

Центральная ширина степени должна составлять как минимум 25 см, а наиболее ее широкая часть – максимум 40 см, такие размеры считаются наиболее оптимальными в плане использования конструкции.

Крутизна лестницы зависит от того, насколько широк проем, чем он меньше, тем круче она должна быть. Диаметр не должен превышать 3 метра. По форме винтовые лестницы бывают:

квадратными;
восьмиугольными;
без подступенников.

Несмотря на то что данные конструкции отличаются своей универсальностью и помогают значительно сэкономит место, они не настолько популярны как маршевые.

Поворотные лестницы отличаются от маршевых наличием поворотов. Они бывают:

Криволинейные, в свою очередь, разделяются на:

Воплотить проект таких конструкций в жизнь своими руками будет крайне непросто.

Больцевые лестничные конструкции также внешне напоминают маршевые, то их крепят не к монолитной опоре, а на стену при помощи крепких штырей из металла. Необычный каркас делает такую лестницу очень необычной и стильной.

Фото примеров каждого из перечисленного типа можно отыскать в Интернете, чтобы увидеть, как они сочетаются с тем или иным дизайном частного загородного дома.

Классификация лестниц по материалам изготовления: фото и краткое описание

Чаще всего они бывают:

Однако желающие сделать помещение более оригинальным выбирают и другие материалы, например, керамику или стекло. Получается очень стильно и необычно, при желании можно найти фото конструкций из стекла в Интернете.

Классическим вариантом исполнения считаются деревянные лестницы на второй этаж. Для их изготовления используют такие породы . как:

Основным аргументом в пользу выбора деревянных моделей является их привлекательная стоимость по сравнению с изделиями из других материалов. Для их создания можно использовать как одну породу дерева, так и комбинировать разные. Деревянные лестницы могут быть:

одномаршевыми;
двухмаршевыми (когда есть поворот на 90 или 180 градусов).

Состоят они чаще всего из 9 ступеней, если присутствует поворот на 180 градусов . то можно сэкономить полезное пространство помещения.

Подъемы на основе металла делают на основе:

По оттенку чаще всего они бывают матовыми или глянцевыми. Металл покрывают декоративной патиной, которая искусственно состаривает конструкцию.

А чтобы сделать конструкцию из стекла применяют многослойное стекло (триплекс) или закаленный материал, поверхность при этом может быть фактурной.

Материал для производства лестничных конструкций

Древесина – прочный и гибкий материал, из которого можно изготавливать уникальные лестничные конструкции без использования сложной и дорогостоящей техники.

Основные требования, предъявляемые к древесине для лестниц:

для производства ступеней используются твердые лиственные или хвойные породы деревьев, такие как лиственница, ясень, сосна, дуб, клен и другие;
влагосодержание используемой древесины не должна быть выше 15%; порок строения древесины – не более 7%;
пропитывание элементов осуществляется натуральным веществом на основе растительных масел с дальнейшим покрытием специальными бесцветными лаками, краска не используется;
чтобы придать изделиям гладкую поверхность и подходящую форму, используется обработка древесины с помощью машин или вручную;
несущие конструкции могут быть изготовлены из нескольких деталей с теми же показателями прочности, как и у цельных конструкций;
тетива лестницы не должна иметь повреждения, распиленные сучки и прочие деформации древесины.

При несквозных и твердосросшихся сучках конструкцию можно эксплуатировать, исходя из опоры на список требований. Например, при длине изделия в 50 см ширина сучка не должна превышать 5 мм, а их количество должно равняться 2 штукам. На 100 см длины разрешается один сучок шириной менее 1.5 см. На поверхности всей деревянной конструкции разрешается наличие не более 1 сучка размером до 2 см. При больших значениях размера сучка, применять такую древесину для производства лестниц запрещается.

Правила проектирования

Выделим только необходимые и важные правила при проектировании лестниц:

Характер активности и загруженности (это дает понять какая степень безопасности на данном пути, и какие размеры необходимо использовать. Будет обидно, если на марше не смогут разойтись два человека).
Плановая нагрузка (здесь все понятно, необходимо знать, какой максимальный вес должна выдержать конструкция).
Материалы.
Площадь эксплуатации (измеряется под воображаемой лестницей для нахождения ее оптимального наклона).
Соблюдение ГОСТа на размер ступенек.
Соблюдение нормативов.
Делать запас на расчетную нагрузку, нагрузка на поручни не менее 100 кг

Также важно расстояние между ступенями и потолком. Оно не должно быть меньше 2 метров.

Уличные конструкции

Параметры уличных ступеней отличаются от внутренних аналогов. Это относится к элементам, расположенным у входа в здание, а также на территории участка. Часто снаружи устанавливают не только прямые, но и поворотные варианты. Угол поворота – 90°, 180°, иногда произвольный. Это делает вход в здание удобным и доступным с любой стороны.

Модели для крыльца часто делают из железобетона. Они отличаются надежностью и прочностью. Параметры выбирают в зависимости от местного ландшафта, дизайна дома.

Наружная лестница с удобным заходом с двух сторон

В таких вариантах допускается более пологий наклон лестницы. На невысоких ступеньках удобней двигаться, человек чувствует себя уверенно и без перил. Диапазон размеров следующий:

глубина ступени — 25-40 см;
высота подступенка — 15-25 см.

В качестве материала для наружных конструкций используется не только ж/б, но и камень, дерево. Для установки вне помещения древесина обрабатывается специальными растворами, придающими устойчивость к влаге, перепадам температур, вредителям. Металлические изделия покрываются антикоррозионными составами.

Соединив требования госстандартов и индивидуальные условия, можно получить удобную, надежную и безопасную конструкцию.

Частые вопросы по проектированию лестниц

Какой марш легче сделать своими руками?

Чем проще конструкция, тем проще расчеты и тем выше вероятность, что вы сможете построить успешную конструкцию. В этом плане идеальное решение — прямая однопролетная лестница. Необходимо знать размеры проема в потолке, рассчитать длину пролета (высота между этажами плюс толщина балок перекрытия, напольного покрытия), рассчитать уклон и глубину проступи. В качестве материала рекомендуем дерево. В случае неточностей в расчетах, деревянные детали проще подогнать под требуемые размеры (в отличие от бетонных или металлических).

Удачным решением для межэтажного сообщения в частном доме являются модульные системы, которые можно собрать в любой конфигурации, для любого размера проема (от 0,8 м шириной), с регулировкой комфортного наклона, l желаемого угла поворота. Преимущества модульных лестниц: не скрипят, монтаж за 3-6 часов Легко ремонтировать, модифицировать. Его можно быстро разобрать, при необходимости переставить.

Как сделать лестницу на 2 этаж, если мало места?

Комфортная и безопасная езда всегда превосходит габариты. Хорошо, если она заложена в дизайне частного дома. Но что делать, если пола не было или собственник решил перенести конструкцию в другое место в процессе строительства? Если не найти компромиссов, лестница окажется опасной для пользователей. Например, чтобы вставить конструкцию второго этажа в проем шириной 1 м, можно построить спиральный лифт. Если спиральная форма вам не подходит, сделайте лестницу распашную. Он будет компактнее, если:

Уменьшите ширину прохода до 80 см, размер марша уменьшится на треть.
Уменьшите количество ступеней и увеличьте высоту ступеньки. Чем выше высота ступеньки, тем компактнее ездить. Оптимальный подъем ног при ходьбе; 15-16см, допускается увеличение до 18-19см.
Уменьшите глубину протектора (не более 22 см). Для расчета параметров определим правильный угол наклона, длину марша, рассчитаем количество ступеней, подходящих под эти размеры. Приблизительный размер протектора = длина пролета / количество ступеней.
Вместо вертушки поставьте 2-3 прохода моталки.

Используя такие приемы, можно уменьшить размеры лестницы почти вдвое. Воспользуйтесь онлайн-калькулятором для расчетов. Расчеты будут максимально приближены к строительным нормам.

Опора лестницы — стрингеры, арочные тросы. Отличия заключаются в способах крепления ступеней. На каркасе ригеля ступени укладываются поверх опорных балок, на тетиве устанавливаются между двумя балками. У лука, косоура всегда две струны: одна (в центре), две (по бокам), реже — три (в центре, по бокам). При тех же параметрах конструкция на лонжеронах занимает меньше места, чем система на тросах

Марш на однотонном полотне не загромождает визуально пространство, что немаловажно в небольших помещениях

Альтернативой каркасным конструкциям являются лестницы на болтах, в которых нет несущих балок. Ступени, закрепленные в стене металлическими болтами, не требуют большой площади, вписываются в комнату любой геометрии, выглядят необычно и стильно. При кажущейся хрупкости модели на болтах удобны, надежны и безопасны. Одна ступенька выдерживает нагрузку до 200 кг. Такие модели изготавливаются на заказ с расчетом допустимой нагрузки и других важных характеристик.

В менее посещаемых помещениях второго этажа вместо тротуара или винтовой конструкции в небольшом проеме можно разместить лестницу «гусиный шаг» (самба, моль). Особенность марша в том, что ступени забежного типа закреплены асимметрично (широкая закрепляется над узкой частью перекладины). При ходьбе нога поочередно ставится на широкие части, раскачиваясь (отсюда и название «гусиный шаг»). Такой подъемник позволяет сэкономить до 30-70% полезной площади и выглядит очень необычно. Недостатки:

ходить неудобно из-за большого угла наклона и расположения ступенек;
нельзя переносить крупные предметы из-за узкого прохода;
при нарушении высоты ступеньки можно споткнуться, поэтому для безопасности передвижения требуются точные расчеты уклона, размеры всех элементов.

В условиях ограниченного пространства рекомендуется устанавливать модульные, которые производитель разработал для частных домов, небольших коттеджей, двухуровневых квартир. Модульные лестницы устойчивы, удобны и хорошо вписываются в интерьеры разных стилей, от классики до хай-тек.

Где расположить лестницу в доме. Подведем итоги

Таким образом, чтобы обеспечить комфортное проживание и безопасное пользование лестницей, к каждому этапу ее создания необходимо подходить с особой ответственностью.

Чтобы понять, как лучше расположить деревянную или металлическую конструкцию на второй этаж и использовать пространство под ней, следует разобраться, какие сооружения существуют в принципе.

Лестница в квартире или доме различается по своей конфигурации достаточно сильно. И в зависимости от общей площади помещения выбирают ту или иную конструкцию на второй этаж.

Самым простым вариантом считается деревянная прямая одномаршевая лестница с удобными ступенями, которые осуществляют подъем на второй этаж без неудобных поворотов. Такая конструкция отличается большими габаритами, но и большой безопасностью.

Вариант такой лестничной конструкции считается также самым простым для создания ее своими руками. Самым главным и очевидным минусом является ее громоздкость. Однако чтобы сэкономить место в доме и не утяжелять интерьер, применяют различные модификации сооружения. Она может иметь поворот. Прекрасно экономит пространство дома вариант лестничной конструкции на второй этаж с поворотом в 90 градусов. Он также может быть выполнен под углом в 180 градусов. Единственный нюанс, который стоит учитывать, что в данном случае конструкцию придется оснащать забежными ступенями, а это немного усложнит создание лестницы своими руками.

Где и как расположить лестницы на второй этаж, зависит и от ее элементов. Обычно конструкция имеет ступени, каркас и перила. Каркасы могут отличаться в зависимости от конструкции лестниц и материала их изготовления. Их выполняют в виде косоуров, тетивы или опорного столба, если это винтовые лестницы.

Каркас в виде косоуров – это две балки в виде лесенки, на которые устанавливают ступени. Они также могут быть прямыми, и в этом случае ступени фиксирует к ним при помощи кобылок. Косоуры в виде лесенки, пожалуй, являются самым распространенным вариантом при создании деревянной конструкции лестниц. Такие каркасы наиболее эргономичны, поэтому если вы желаете расположить лестницу маршевую, то использовать в конструкции нужно именно их

Однако важно иметь в виду, что они менее прочные, чем, например, тетивы или же косоуры с кобылками. Для больших лестниц они не годятся

Более компактная конструкция получится при создании лестничного марша на одном центральном косоуре. Обычно его делают из металла. Планировка пролетов:

Помимо косоуров существует другой вариант крепления ступеней – тетивы. Данный каркас представляет собой две балки, обычно из дерева, в которые ступени вставляются в специально проделанные пазы. Лестницы на второй этаж на тетивах забирают чуть больше места, чем на косоурах.

Если пространства в доме мало, то хорошим вариантом станут винтовые лестницы. Их сооружения оснащены забежными ступенями, ведущими в комнаты второго этажа по заранее рассчитанному радиусу. Создать ее своими руками достаточно сложно, так как требуется серьезный и сложный расчет лестницы в доме. Но именно такой вариант предпочтительнее расположить в доме с небольшой площадью. Винтовые лестницы обладают еще одним преимуществом перед вариантами прямого лестничного марша: они очень красиво смотрятся и способны стать настоящим украшением жилой площади. В качестве каркаса служит опорный столб с зафиксированными на нем забежными ступенями. Идеи, как спланировать расположение пролетов:

Лестница на больцах представляет собой удачное сочетание положительных качеств лестничного марша прямого и винтового. Данная конструкция является маршевым вариантом, ступени которого крепятся на больца. Обычно она не имеет каркаса или снабжены им только с одной стороны.
