Стропильная система вальмовой крыши

Какую информацию получают строители

Профессиональные застройщики тоже активно используют в работе такие калькуляторы. Что им это дает?

Параметры стропил

Самые важные нагруженные элементы любой крыши – это стропила, именно от них имеют прямую зависимость все главные эксплуатационные характеристики. Каждая стропилина обозначается своим индивидуальным номером, рассчитана ее длина. Это касается всех видов как обыкновенных, так и накосных стропилин, нарожников. Теперь застройщик может правильно разметить стропилины, без проблем сориентируется с дальнейшим использованием коротких отрезков.

Подробный план дает возможность правильно разметить и установить стропила

Но это не все, калькулятор выдает очень подробный детализированный чертеж, на котором можно увидеть технологию запиливания узлов примыкания стропилин:

• расстояние от верхнего торца ноги до нижнего. Этот параметр дает возможность сделать требуемый угол наклона примыкания элементов;
• углы боковых запилов — этими плоскостями нарожники фиксируются к наслонным стропилинам.

Точный расчет помогает грамотно выполнить узлы примыкания стропил

Теперь при отрезании каждой стропильной ноги нет необходимости пользоваться угольниками.

Не каждый застройщик умеет обращаться с такими измерительными инструментами, что увеличивает вероятность ошибок. Их трудно исправить, последующая правильная подгонка уменьшает длину доски, ее уже нельзя устанавливать на планируемое место. Соответственно, надо изменять углы примыкающих плоскостей, а это опять может стать причиной ошибки.

Общие данные вальмовой крыши

Последний, но не мене важный, блок информации. Для общего представления подается площадь кровли, длина карнизов и конька. На основании данных об общей площади застройщик подсчитывает кровельные материалы с учетом их типа. Есть перечень всех элементов стропильной системы, их длина и количество. Данные суммируются, дается общий метраж стропильных ног и объем необходимых пиломатериалов на основании их ширины и толщины.

С помощью онлайн-расчетов застройщик получает точное количество кровельного покрытия

Что касается обрешетки, то и здесь калькулятор оказывает значительную помощь застройщикам – они знают длину каждой рейки в зависимости от ряда ее фиксации. Заготовки можно отрезать на земле и на крышу подавать уже подогнанные рейки, уменьшается количество отходов, ускоряются работы. Кроме того, значительно повышается безопасность строительных работ, пилить на земле легче, чем делать это на высоте в неудобном положении. По обрешетке также подсчитывается общая длина и кубатура пиломатериалов.

По результатам расчетов закупается необходимый объем пиломатериалов для стропильной системы

Как сделать расчеты ?

Основным параметром, который нужно прикинуть, будет площадь кровли, как ее подсчитать с учетом нестандартной формы скатов?

Конечно, можно воспользоваться калькуляторами для расчетов параметров кровли в интернете, просто вбив имеющиеся данные. Но, не всегда есть возможность доступа в сеть.

Итак, для начала нужно определить геометрические фигуры, формируемые четырьмя скатами крыши. Как правило, боковые скаты сложены трапециями, а вальмы – треугольниками. Но, это по классической схеме, при голландском или датском типе образуются дополнительные треугольные и трапециевидные участки. При необходимости рассчитать площадь такой кровли, нужно ее разбить на эти отдельные части, и потом просто суммировать полученные данные.

Площадь трапеций формирующих боковые скаты можно получить по следующей формуле:

Сами вальмы в классическом варианте формируют равнобедренные треугольники, площадь которых можно рассчитать по таким формулам:

Где, b- это длинна карниза вальмы, а h, ее высота.

При наличии прямоугольных треугольных участков их площадь подсчитывают по такой формуле.

В этом случае a и b это катеты. Данные нужно суммировать, и в итоге получить необходимую

В завершение посмотрите видеоурок:

https://youtube.com/watch?v=n_Yr2QB3diM%3F

2022 stylekrov.ru

Монтаж стропил

1. На первом этапе крепится мауэрлат – опора для стропил, представляющая собой бревна или брусья сечением от 10 до 15 см, уложенные по периметру наружной стены. Его установка подобна устройству мауэрлата в традиционных крышах. В кирпичных домах анкеры для его крепления закладываются уже в кладку. В деревянных домах он крепится на уголки, нагели, проволоку или скобы. Для надежности такая рама по углам связывается скобами или металлическими уголками. Под мауэрлат укладывается гидроизоляция – слой рубероида.

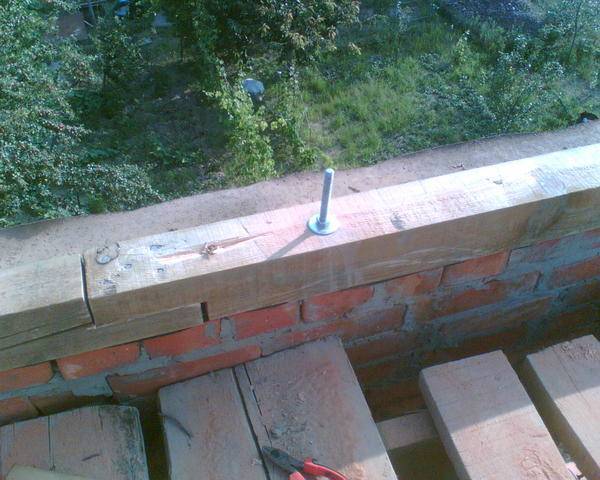

Крепление мауэрлата к кирпичной стене

2. Для устройства стропил на мауэрлат наносится специальная разметка с шагом 60 см. При этом шаг коротких стропил аналогичен расстоянию между боковыми.

3. Для стропил подбираются брусья сечением от 10 до 20 см. Так как накосные стропила принимают на себя самую большую нагрузку, их сечение должно быть наибольшим. При этом идеальное соотношение их ширины к высоте. один к двум (такие балки при высыхании будут менее подвергаться деформации). Коньковые балки могут иметь и меньшее сечение.

4. Стропила крепятся по углам мауэрлата двумя брусками сечением 50x100 мм. Установка начинается с самого короткого стропила .

Расположение стропил в вальмовой крыше

5. Крепление их к мауэрелату может осуществляться с помощью скоб, уголков или гвоздей. К коньку они присоединяются специальными скосами и дополнительно закрепляются металлическими пластинами .

6. У стропил в местах закрепления следует отпилить углы. Для этого лучше воспользоваться шаблоном. В местах присоединения к мауэрлату запил должен быть равен 1/3 толщины доски. Крепление нарожников аналогично боковым стропилам, поэтому их можно резать под одним углом. Резка диагонального бруса выполняется на месте.

7. Вначале устраиваются боковые стропила, а затем монтируется центральное (вальмовое). Оно проходит вдоль всей конструкции от нижней части стропил до торца конька. Так как подобная балка имеет значительную длину, ей требуется поддержка, которую обеспечивает опорная стойка .

Простейшая схема вальмовой крыши

8. Так как стропила, расположенные по углам, подходят сразу к двум центральным, необходимо выполнить разрез с двойным скосом.

9. Последними крепятся диагональные стропила. Все они должны иметь равную длину, а их толщина быть равной коньковому прогону (верхней опоре, объединяющей стропила).

10. Если длины стропильных ног недостаточно для свеса крыши, можно воспользоваться так называемыми «кобылками» – досками, прибитыми к стропилам.

11. Обрешетка для кровли крепится к уже готовой стропильной конструкции.

Совет. Нарожники лучше стыковать не врубкой, а с помощью черепных брусков 50х50 мм, которые крепятся внизу стропила с обеих его сторон. В таком случае сечение становится тавровым, что позволяет существенно усилить жесткость и несущую способность системы.

Калькулятор стройматериалов для строительства дома с вальмовой крышей

Укажите кровельный материал:

—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил (5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)
кг/м2

Введите параметры крыши:

Ширина основания A (см)

Длина основания B (см)

Угол наклона крыши a (град)

Длина боковых свесов C (см)

Длина торцевых свесов D (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки (см)

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!

Высота подъёма: см.
Длина конькового бруса: см.
Площадь поверхности крыши: м.
Примерный вес кровельного материала: кг.
Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): рулонов.

Стропила:

Нагрузка на стропильную систему: кг/м2.
Длина боковых стропил: см.
Длина диагональных стропил: см.
Количество вальмовых стропил: шт.
Уменьшите шаг стропил!
Количество боковых стропил: шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): рядов.
Равномерное расстояние между досками обрешетки: см.
Количество досок обрешетки стандартной длиной 6 метров: шт.
Объем досок обрешетки: м3.
Примерный вес досок обрешетки: кг.

После расчетов видно, что инструмент выдал почти все нужные данные для строительства. Какие конкретно?

1. Высоту подъема.
2. Длину (уточненную) конькового бруса.
3. Площадь рассчитываемой вальмовой крыши.
4. Ориентировочный вес материала кровли.
5. Количество рулонов кровли.
6. Нагрузку на проектируемую стропильную систему дома.
7. Длину, а также количество всех стропил (как боковых и вальмовых, так и диагональных).
8. Сечение, найденный вес стропил с указанием необходимого объема бруса.
9. Количество рядов, досок и, кроме того, объем досок с указанием суммарного веса.

Вальмовая четырехскатная крыша — хорошее архитектурное решение при строительстве. Но ее сложная конструкция немого нивелирует отличные эксплуатационные характеристики. Не всякий ее рассчитает.

Данный онлайн калькулятор для расчета вальмовой крыши дома прост и удобен, им может воспользоваться даже не специалист-строитель.

Нужно только знать некоторые правила и нюансы, делая расчет в онлайн калькуляторе. Они следующие.

При вводе исходных данных в представленный калькулятор некоторые параметры (например, ширину досок) следует выбирать, учитывая снеговую и ветровую нагрузку в конкретном климатическом регионе.

Если планируется построить теплую вальмовую четырехскатную крышу, то в расстояние между стропилами при расчетах в калькуляторе необходимо заложить нужный геометрический размер утеплителя.

Сложная конфигурация вальмовой крыши диктует некоторые действия, которые просто необходимо выполнить застройщику еще на стадии проектирования дома. Сложность в том, вальмовые скаты в форме треугольника и трапеции весьма своеобразны. В результате могут получиться большие отходы кровельного материала.

Чтобы этого не случилось, необходим тщательный предварительный раскрой материала (кстати, для начала его можно прикинуть на чертеже).

Угол наклона крыши площадь вальмовой кровли

Утверждение угла наклона скатов – это оптимальное решение между надежностью крыши от ветров и снега и полезной площади мансарды. Как рассчитать полезную площадь вальмовой крыши, обозначено на картинке.

Расчет угла наклона скатов крыши Источник tues.ru

Угол наклона зависит от местности, в которой строится дом и климатических условий региона. Принцип прост: холоднее погода – выше угол наклона. Так снег естественным образом будет скатываться с кровли. В теплых не ветряных районах лучше делать малый угол.

Еще одним фактором выбора угла наклона является материал вальмовой кровли. Рекомендуемые значения:

1. Ондулин – не менее 5°.
2. Мягкая черепица – от 15°.
3. Шифер – 16°-65°.
4. Металлочерепица – от 13°. Наибольший угол не установлен.
5. Металлическая фальцевая крыша – более 25°.
6. Керамическая черепица – 35°-65°.

Создание большого угла делает возможным построение кровли из профнастила

При этом следует брать во внимание и высоту самого профиля. Угол создают в пределах 20° – 45°

Расчёт с помощью онлайн-калькулятора

Используя для расчёта калькулятор вальмовой крыши, необходимо понимать, что полученный результат имеет приблизительное значение. Поэтому его лучше увеличить на 10%. Хотя надо отметить, что программы на разных порталах друг от друга отличаются. В некоторых конечный результат может оказаться довольно точным с минимальными погрешностями.

Итак, калькулятор расчёта, что в него входит, и что в результате он выдаёт.

В принципе, в программу надо заложить вводные данные, а именно: тип кровельного материала, параметры здания и самого крова. Что касается размеров дома, то здесь учитывается его длина и ширина. Эти значения есть в проекте. Что касается крыши, то чаще всего в программу калькулятора расчёта четырёхскатной крыши вносят параметры свесов (карнизов). А точнее, длину их выступа (расстояние от стены до края кровельного материала). При этом вносятся длины как фасадных свесов, так и боковых, ведь кровля четырёхскатная. Не всегда оба параметра имеют одинаковую величину.

Чтобы расчёт был более точным, можно в программу внести дополнительно угол наклона крыши, шаг установки стропильных ног. Обязательно выбирается регион строительства. На основании этого калькулятор произведёт расчёт природных нагрузок

Обратите внимание, что ветровая нагрузка определяется не только регионом расположения дома, но и некоторыми дополнительными факторами. Основных два:

• тип местности застройки: открытая, закрытая или внутри города;
• высота кровли.

Что должен выдать онлайн-калькулятор как конечный результат:

1. Точный угол наклона в соответствии с нагрузками на кровлю и типом кровельного материала.
2. Длину конькового прогона.
3. Общую площадь крыши, что даст возможность подсчитать точное количество кровельного материала.
4. Приблизительный вес кровельного покрытия.
5. Какое количество гидроизоляционной плёнки требуется для покрытия скатов кровли.
6. Обозначит нагрузки на стропильную систему.
7. Длину всех видов стропил: центральных, угловых и вальмовых по отдельности.

Здесь же будут обозначены параметры обрешётки. А именно: тип (разряженная или сплошная), шаг установки, количество из расчёта стандартной длины, объём (пиломатериал продаётся в м?), вес пиломатериала.

Последовательность работ по укладке стропил

Завершив этот процесс, можно переходить к диагональным стропилам. Материалом для них служит обрезная доска сечением 5 х 15 см.

Накосные (диагональные) стропила являются основным элементом системы. Они несут основную ответственность за поддержку веса всей кровли.

От их корректной установки во многом зависит устойчивость конструкции.

Правила при возведении вальмовой кровли сводятся к следующему:

• диагональные стропила должны быть равны по длине – свес крыши зависит от этих деталей;
• расстояние между кровельными свесами должно составлять 50-60 см; при строительстве дома в областях с сильными и частыми ветрами длину увеличивают до 1 метра;
• с особой тщательностью должна осуществляться стыковка центрального стропила (со стороны торца постройки), накосных стропил, бруса конька.
• После установки диагональных стропил переходят к обычным. При расчете длины шага между ними необходимо учесть параметры плит для теплоизоляции. В основном шаг составляет 60 см. Крепление к мауэрлату и брусу конка производится посредством саморезов и способом врубки. Для дополнительной фиксации (при ее необходимости) используют ригели и верхние стяжки.
• Рядовые стропила не должны упираться в те участки, где производилось крепление мауэрлата при помощи шпилек.
• С каждой стороны к накосным стропилам прикрепляют нарожник. Стропила и мауэрлат связываются при помощи укороченных стропильных ног. Следует избегать их соединения в одном месте с диагональными стропилами.
• Установка обычных стропил и нарожников производится под прямым углом и параллельно относительно друг друга.
• Укрепить конструкцию можно посредством монтажа подкоса под стропила, а также врезания в балки перекрытия стоек.
• Скаты получаются значительно круче при расчете нижних стропил на сжатие. В подобном случае основную часть нагрузки составляют давление ветра и вес верхних скатов.

• Если устанавливать стойки в точках пересечения подкосов и стропильных ног, можно заметно сократить количество распределяемой на балки нагрузки. Низ стоек должен соединяться с балкой перекрытия (над наружной стеной).
• Прочность кровли можно увеличить при помощи схваток, которые используются для скрепления наслонного типа стропил в нижней части кровельных скатов. Опорные брусья устанавливаются в нижней части затяжек.

Сложная вальмовая крыша

Схемы сложных вальмовых конструкций, предусматривающих наличие дополнительных элементов типа мансардных окон или эркера, не сильно отличаются от представленной выше. Основные расчеты и порядок формирования стропильной конструкции остается прежним.

При наличии в вальмовой крыше мансардных окон важно учитывать шаг стропильной системы и вычесть площадь окон из общей площади. При создании крыши с эркером, то есть крышей над пристройкой, башней к дому, производится стыковка вальмовой конструкции с какой-то иной: двускатной, шатровой и т.д

Для этого в стропильную систему вносятся необходимые дополнения в виде дополнительных опор для данной пристройки.

Любая сложная многосоставная кровля проектируется и монтируется как соединение простых элементов и данный случай не является исключением. Все дополнительные элементы примыканий к вальмовой крыше должны рассчитаться отдельно и быть внесены в общий план.

https://youtube.com/watch?v=bp9HsbknNQY

Конструкция вальмовой крыши при своем проектировании основывается на достаточно сложных расчетах. От их точности зависит успех в ее возведении и эксплуатационные характеристики

Поэтому так важно не пренебрегать созданием схем и чертежей при обращении к данному типу кровли

Проектирование конструкции

Как выбрать угол ската:

• Боковые углы и вальмовые скаты чаще всего имеют одинаковый уклон, но могут и различаться. Если уклон одинаков, то нагрузка будет распределяться равномерно.
• Угол уклона должен быть от 20 до 45 градусов. Если крыша монтируется в регионах с большой снеговой нагрузкой, то скат делают круче. Если дом будет находиться в месте, где дуют сильные ветра, то уклон должен быть не больше 30 градусов.
• Нижние границы скатов будет зависеть и от типа кровли.
• Для вальмовых крыш лучше использовать штучный кровельный материал, потому что при монтаже листовой кровли будет много отходов.

Как рассчитывается высота конька:

• К коньку будет сходиться промежуточные стропила и они же, только размещенные по диагонали.
• Высоту конька следует находить по формуле:H= d*tqa
   Где d – это ширина здания, tqa – угол ската.
• Конек должен размещаться строго по оси продольной.

Как определить длину конькового прогона:

• Если угол уклона вальмового и бокового ската одинаковый, то длина стропил в центре системы также должна быть одинаковой.
• Край конькового прогона должен находиться от торца стены здания на том же расстоянии, что и прогон от параллельных торцов.
• Рассчитать длину конькового бруса можно, если вычесть из длины дома его ширину. Находиться он должен только по центру.
• Коньковый прогон делается из тех же материалов, что и стропильные ноги в центральной части. Вырезаться вертикальные стойки должны с учетом ширины брусков. Верхний край конька размещается на высчитанной высоте.
• Коньковую раму лучше всего усилить, используя диагональные подкосы.

Как определить длину стропильных ног в центре:

• Если будет определена высота конькового прогона и его промежуток от мауэрлата, то можно высчитать и длину стропил, находящихся в центре.
• Расчет ведется по теореме Пифагора. Нужно высчитать гипотенузу, она и будет длиной стропил в центре. Высота – это катеты, ширина – это основание.
• Длина промежуточных стропил рассчитывается точно так же.
• Чтобы соединить стропила, необходимо высчитать его угол, по следующей формуле: В=90o-a.
• Соединить их можно и по-другому – внахлест, тогда коньковый прогон будет находиться снизу. Но в этом случае надо рассчитывать размеры и высоту, как стропил, так и стоек. Высшая точка тогда – это прямое пересечение досок, находящихся вверху во всей стропильной системе.
• Можно определить и удлинение стропил, если они понадобятся для формирования карнизного свеса. Существует для этого формула: ?L=k/cos a, где k – это ширина карнизного свеса, а cos a — угол уклона кровельного покрытия.
• Общую длину ноги стопил можно найти, суммировав L и ?L.
• Длина ног стропильных по диагонали находится с помощью теоремы Пифагора. Где стропило, находящиеся по диагонали – это гипотенуза с основанием, которая будет равняться 1/2 ширины дома, а высота приравнивается к длине центральной вальмовой стропилы.

Как определить шаг установки стропил:

• Нагрузка на крышу в основном приходится на стропильные ноги. Если их шаг будет небольшим, то в сечении будет использоваться поменьше пиломатериалов.
• Определить шаг можно по специальной таблице. Найти ее можно в любой строительной методичке либо форумах.

Расчет нагрузки на стропильные ноги:

• Нужно знать следующие параметры:
  • Угол ската;
  • Вид покрытия крыши;
  • Снеговую нагрузку;
  • Уровень ветра.
  • Высоту строения в коньке;
  • Степень открытости земельного надела;
  • Шаг стропил.
• Определяется нагрузка.

Расчет длины нарожников и шаг их установки:

Чтобы рассчитать эти данные, необходимо знать длину центрального стропила и использовать формулу:

L1=2/3 * L

Рассчитав все эти параметры, можно определиться с количеством материала. Чтобы закупить нужное количество кровельного материала, нужно высчитать площадь покрытия: SS=SL*(2B +4 k), где SL –сумма длин стропил, В – длина дома, k – ширина карнизного свеса.

Материалы для установки:

• Стропильные ноги из бруса;
• Мауэрлат из бруса различных параметров от 100*100 до 150*150;
• Коньковые брусы, прогоны, лежаки различных параметров;
• Ригели из досок 50*100 либо 50*150;
• Кобылки и подкосы из доски 50*100;
• Стойки из бруса 100*100 либо 150*150;
• Доски подшивные, ветровые или торцевые – 20*100 либо 25*150;
• Деревянная обрешетка.
• Слой пароизоляции.
• Теплоизоляционное покрытие.
• Слой гидроизоляции.
• Дощечки деревянные для обрешетки.
• Сама кровля.

Монтаж стропильной системы четырехскатной вальмовой крыши своими руками

Устройство вальмовой крыши начинают, устанавливая балки. Сначала укладывается мауэрлат, затем поперечная балка.

Далее применяя разметочную рейку и отвесы (или уровни), нужно в первую очередь провести разметку месторасположения конька, с учетом рассчитанной высоты, которая определяется исходя из предпочтений и вкуса хозяина.

Стойки конька устанавливаются вертикально и крепятся саморезами. Для фиксации стоек конька применяют укосины. Конек располагается строго в центре строения. Для стропильной системы и коньковых элементов используется одинаковый материал (доска 150 на 50 мм).

На следующем этапе производится установка накосных стропил. Обычно их четыре и они равной длины. Это, пожалуй, самый важный этап, на нем закладываются плоскости всех скатов, и они должны быть безупречно ровными.

Диагональные стропила имеют наибольшую длину, поэтому иногда требуется спарить несколько досок, чтобы добиться нужной длины. Накосные стропила соединяются попарно. При таком способе отсутствуют лишние отходы.

Следует учесть, что они должны выходить за пределы стен примерно на 50 — 100 сантиметров, а верхним концом прикрепляться к коньку. Это делается для создания карниза, который служит защитой стен от влаги, создаваемой различными осадками. В климатических условиях с сильными ветрами длину свеса можно увеличить до метра.

Сечение стропил выбирается в зависимости от:

• угла уклона крыши;
• предполагаемых нагрузок, воздействующих на крышу;
• расстояния между несущими стенами;
• шага между стропилами.

Установка промежуточных стропил

Необходимо соблюдать следующие правила:

1. Центральные и промежуточные стропила монтируются по верху бруса конька. Они также выходят за пределы стен. Их количество рассчитывается исходя из длины здания.
2. При установке угловых стропил их верхняя часть укладывается на накосные стропила. Приближаясь к углам строения их размер уменьшается.

Монтируются они по концам конька. Для этого надо найти одну точку на мауэрлате строго на середине стены и точку середины толщины конька. Здесь будет установлено первое центральное стропило (на вальме).

Затем монтируются центральные стропила на скатах-трапециях и параллельно им устанавливаются оставшиеся промежуточные стропила.

Высчитать величину расстояния, на котором их нужно монтировать, можно следующим способом: длина конькового бруса делится на величину большую числа запланированных стропил на единицу. Обычно эта величина колеблется в пределах от 60 до 80 сантиметров. А длину стропила можно определить простым способом: уложить его в место установки, добавить длину карниза и наметить спилы.

Очень важный момент при монтаже стропильной системы – соединение в пересечении диагональных и центральных стропил (трапеций и вальм) на коньковом брусе. Для этого делаются надрезы с двойными скосами. Для прочности соединения пользуются стяжками.

Как устанавливаются угловые стропила (нарожники)

Данные стропила монтируются в параллели с центральными. На нарожнике производится спил, он укладывается на накосное стропило и крепится гвоздями или саморезами. Можно произвести соединение при помощи врубки или с применением опорного бруса, закрепленного на диагональном стропиле с обеих сторон. Нарожные стропила основных скатов и вальмовых не должны быть состыкованы с диагональными стропилами в одном месте.

При большой ширине здания в расчетах обязательно нужно учитывать показатели провисания, особенно это касается диагональных, а также промежуточных стропил. Центральное стропило соединяется с коньковым бруском двумя деревянными коньками.

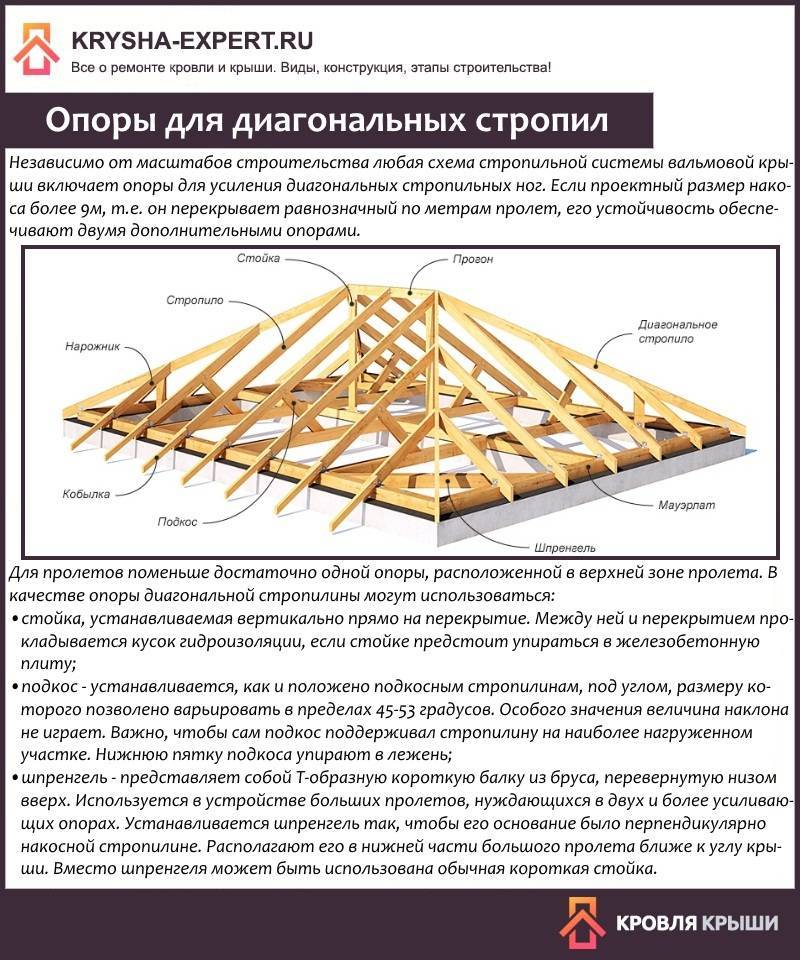

Для того чтобы усилить (укрепить) углы вальмовой крыши, можно установить шпренгели со стойками. Они будут подпирать диагональное стропило и обеспечивать надежность всей конструкции. Шпренгель – это дополнительный брус для повышения прочности конструкции.

Обрешетка вальмовой крыши производится согласно рекомендациям по монтажу обрешетки для выбранного материала.

Теперь, когда вы имеете достаточный объем информации относительно конструкции стропильной системы вальмовой крыши и проведению ее монтажа, вы вполне можете провести его самостоятельно. Далее можно проводить обрешетку крыши.

Предлагаем наглядно ознакомиться с процессом монтажа стропильной системы вальмовой крыши из следующего видео:

Как определить угол наклона?

Для вычисления угла наклона в расчёт берут материал кровли:

• не менее 22 градусов для шифера (иначе – вода попадёт в зазоры);
• металлочерепица – не менее 14 градусов (в противном случае листы сорвёт сильным ветром);
• профилированный настил – не менее 12 градусов;
• битумочерепица – не более 15 градусов (при превышении слезание элементов с крыши, ибо закрепляются они на мастике).

Рулонные материалы – угол в 3-25 градусов. Параметр определяется количеством слоёв: чем их больше, тем выше угол наклона. При повышении угла наклона чердак увеличивается в объёме, а с ним и количество материалов, затраченных на возведение крыши.

Можно вместо крыши установить толстое перекрытие –и покрыть его битумом. В этом случае перекрытие отбортовывается на небольшую высоту со всех сторон по периметру. В любом месте бортика просверливается отверстие для стока воды, в которое вводится водосток. Тогда и крыша не нужна как таковая – чердак будет полностью отсутствовать. Но такое решение имеет ряд недостатков, один из которых – образование толстого слоя ряски и водорослей на рубероиде, выполняющем роль мощной гидроизоляции. К тому же зимой там будет скапливаться снег и лёд. Летом это перекрытие будет перегреваться, отчего в доме будет очень жарко.

Разберемся, как рассчитывается угол ската.

1. Для треугольника чердака в разрезе вычисляется тангенс острого угла, на который и наклоняются стропила, обрешётка и кровля. Этот тангенс равен отношению высоты кровли к полудлине основания (перекрытия). Число должно получиться равным менее единицы.
2. Арктангенс («обратный тангенс») полученной величины в сумме даёт угол в радианах, который переводится в градусы (радиан равен приближённо 57 градусам).

Угол наклона крышного настила (стропила, обрешётка и кровля) может быть вычислен и экспериментально. Некоторые мастера оценивают данную величину лишь по теореме Пифагора и общим рекомендациям к углу наклона, располагая конкретными досками (например, 6-метровыми) для балок и стропил. Иногда бывает, что строительство дома – начиная с закладки фундамента – происходит в соответствии с длиной заранее купленных досок и/или бруса, идущих на стропильную систему и имеющихся в данный момент в продаже. То есть квадратура дома, если позволяет площадь участка, рассчитывается с крыши (стропильной системы), под будущие стропила которой и подгоняется закладка фундамента и выкладка стен. Это делают, чтобы не тратить лишнее время на перерасчёт и лишнее пиление/сращивание досок, а сразу же изменить проект должным образом, не подгоняя крышу под него.
