Как сделать расчёт деревянной балки перекрытия на прогиб и прочность для строительства частного дома: Обзор

Область применения

Чаще всего, двутавровые балки применяются в промышленном строительстве, а именно, в случае возведения зданий с большими пролётами между опорами.

Благодаря своим механическим характеристикам и стойкости к динамическим воздействиям, металлический брус используют при возведении дорог и мостов и в других случаях необходимости возведения конструкций, выдерживающих большие нагрузки подобного характера.

В последнее время, стальные двутавровые балки стали применять в качестве элемента декора в квартирах и офисах. После покраски, металлическая балка может выглядеть эстетично и иметь практическое применение в бытовом хозяйстве.

Толщина бруса для перекрытия. Конструкция деревянного перекрытия

Деревянное перекрытие уступает по показателям прочности и жёсткости железобетону, поэтому его устраивают в жилых домах до четырёх этажей. Изготавливают балки из леса хвойных пород (сосна, ель, пихта и т. д.). Длина балок чаще всего составляет 5–6,5 м. В каменных зданиях балки укладывают на расстоянии (по оси), кратному размеру кирпича или блоков.

1. Глухая заделка. 2. Открытая заделка. 3. Соединение балок встык. 4. Соединение балок вразбежку. a — кирпичная стена, b — балка, c — внутренняя опора, d — накладка металлическая e — гидроизоляция

В наружные каменные стены балки заделываются глухим и открытым способом. Не зависимо от способа заделки необходимо предусмотреть меры по предотвращению конденсации паров воздуха в гнёздах стен. Это происходит при их толщине менее чем в два кирпича. В более толстых стенах конденсат в гнёздах не образуется.

Глубина гнезда для опоры балки в каменных зданиях, исходя из прочности кладки на сжатие, принимается 0,6–0,8 h (h — высота балки). Минимально допустимый размер опоры составляет 150 мм. Обычно он принимается 180–200 мм. При этом балка не должна доходить до стены на 3–6 см, чтобы обеспечить доступ воздуха к её торцу.

Балки перекрытия пропитываются антисептическими составами , а конец обязательно изолируется двумя слоями гидроизоляции (толь, пергамин). Место между стеной и боковой поверхностью балки заполняется раствором.

Каждую третью балку необходимо соединить анкером с наружной стеной. Анкер одним концом заделывается в стену, дугой конец крепится к балке. Между собой они тоже соединяются при опоре на внутренние стены.

Черновой пол настилается двумя способами:

1. Щиты или доски укладываются на черепные бруски при помощи накладных планок.
2. Сплошная укладка щитов (досок) непосредственно на черепные бруски.

Балки и лаги подбиваются снизу щитами из тонкой доски, ГКЛ, ГВЛ, ОСП или другими листовыми материалами. Стелется мембранная изоляция, на которую укладывается тепло- и звукоизоляционный слой. Это может быть насыпной, плитный или рулонный утеплитель, закладываемый между балками.

1. Балки перекрытия. 2. Подшивка. 3. Черновой пол. 4. Утеплитель 5. Пароизоляция

На теплоизоляции также устраивается слой пароизоляции. Далее производится устройство чистого пола, который может крепиться к лагам или непосредственно к балкам. Лаги укладываются на балки перекрытия. Между утеплителем и верхним краем балок оставляется зазор для доступа воздуха к деревянным конструкциям перекрытия.

Покрытие пола и потолка зависит от эксплуатационных показателей помещения и дизайнерского решения интерьера. По деревянным балкам можно делать практически любой пол (дощатый, паркет, линолеум, керамическая плитка и т. д.).

Балки друг к другу крепятся с помощью специальных металлических изделий.

Пример расчета деревянной балки перекрытия.

Расчет выполняется в соответствии со СНиП II-25-80 ( СП 64.13330.2011) “Деревянные конструкции” и применением таблиц .

Исходные данные.

Требуется рассчитать балку междуэтажного перекрытия над первым этажом в частном доме.

Материал – дуб 2 сорта.

Срок службы конструкций – от 50 до 100 лет.

Состав балки – цельная порода (не клееная).

Шаг балок – 800 мм;

Длина пролета – 5 м (5 000 мм);

Пропитка антипиренами под давлением – не предусмотрена.

Расчетная нагрузка на перекрытие – 400 кг/м2; на балку – q_р = 400·0,8 = 320 кг/м.

Нормативная нагрузка на перекрытие – 400/1,1 = 364 кг/м2; на балку – q_н = 364·0,8 = 292 кг/м.

Расчет.

1) Подбор расчетной схемы.

Так как балка опирается на две стены, т.е. она шарнирно оперта и нагружена равномерно-распределенной нагрузкой, то расчетная схема будет выглядеть следующим образом:

2) Расчет по прочности.

Определяем максимальный изгибающий момент для данной расчетной схемы:

М_max = q_p·L2/8 = 320·52/8 = 1000 кг·м = 100000 кг·см,

где: q_p – расчетная нагрузка на балку;

L – длина пролета.

Определяем требуемый момент сопротивления деревянной балки:

W_треб = g_н/о·M_max/R = 1,05·100000/121,68 = 862,92 см3,

где: R = R_и·m_п·m_д·m_в·m_т·g_сc = 130·1,3·0,8·1·1·0,9 = 121,68 кг/см2 – расчетное сопротивление древесины, подбираемое в зависимости от расчетных значений для сосны, ели и лиственницы при влажности 12% согласно СНиП – таблицы 1 и поправочных коэффициентов:

m_п = 1,3 – коэффициент перехода для других пород древесины, в данном случае принятый для дуба (таблица 7 ).

m_д = 0,8 – поправочный коэффициент принимаемый в соответствии с п.5.2. , вводится в случае, когда постоянные и временный длительные нагрузки превышают 80% суммарного напряжения от всех нагрузок.

m_в = 1 – коэффициент условий работы (таблица 2 ).

m_т = 1 – температурный коэффициент, принят 1 при условии, что температура помещения не превышает +35 °С.

g_сс = 0,9 – коэффициент срока службы древесины, подбирается в зависимости от того, сколько времени вы собираетесь эксплуатировать конструкции (таблица 8 ).

g_н/о = 1,05 – коэффициент класса ответственности. Принимается по таблице 6 с учетом, что класс ответственности здания I.

В случае глубокой пропитки древесины антипиренами к этим коэффициентам добавился бы еще один: m_a = 0.9.

С остальными менее важными коэффициентами вы можете ознакомится в п.5.2 СП 64.13330.2011.

Примечание: перечисленные таблицы вы можете найти здесь.

Определение минимально допустимого сечения балки:

Так как чаще всего деревянные балки перекрытия имеют ширину 5 см, то мы будем находить минимально допустимую высоту балки по следующей формуле:

h = ?(6W_треб/b) = ?(6·862,92/5) = 32,2 см.

Формула подобрана из условия W_балки = b·h2/6. Получившийся результат нас не удовлетворяет, так как перекрытие толщиной более 32 см никуда не годится. Поэтому увеличиваем ширину балки до 10 см.

h = ?(6W_треб/b) = ?(6·862,92/10) = 22,8 см.

Принятое сечение балки: bxh = 10×25 см.

3) Расчет по прогибу.

Здесь мы находим прогиб балки и сравниваем его с максимально допустимым.

Определяем прогиб принятой балки по формуле соответствующей принятой расчетной схеме:

f = (5·q_н·L4)/(384·E·J) = (5·2,92·5004)/(384·100000·13020,83) = 1,83 см

где: q_н = 2,92 кг/cм – нормативная нагрузка на балку;

L = 5 м- длина пролета;

Е = 100000 кг/см2 – модуль упругости. Принимается равным в соответствии с п.5.3 СП 64.13330.2011 вдоль волокон 100000 кг/см2 и 4000 кг/см2 поперек волокон не взирая на породы при расчете по второй группе предельных состояний. Но справедливости ради нужно отметить, что модуль упругости в зависимости от влажности, наличия пропиток и длительности нагрузок только у сосны может колебаться от 60000 до 110000 кг/см2. Поэтому, если вы хотите перестраховаться, то можете взять минимальный модуль упругости.

J = b·h3/12 = 10·253/12 = 13020,83 см4 – момент инерции для доски прямоугольного сечения.

Определяем максимальный прогиб балки:

f_max = L·1/250 = 500/250 = 2,0 см.

Предельный прогиб определяется по таблице 9 , как для междуэтажных перекрытий.

Правда, в СП 64.13330.2017 данную таблицу уже не найти. Теперь там предлагается считать максимально допустимые прогибы по приложению Д СП 20.13330.2016 “Нагрузки и воздействия”. Но я бы не стал бы эту таблицу игнорировать тем людям, кто строит для себя и не хочет заморачиваться с расчётами на зыбкость, ведь в таблице 9 СП 64.13330.2011 более жёсткие требования по прогибам, чем в таблице Д.1. СП 20.13330.2016.

Сравниваем прогибы:

f_балки = 1,83 см < f_max  = 2,0 см – условие выполняется, поэтому увеличения сечения не требуется.

Вывод: балка сечением bxh = 10×25 см полностью удовлетворяет условиям по прочности и прогибу.

Устройство

По назначению данные конструкции разделяются на следующие виды:

• цокольные,
• межэтажные,
• чердачные.

Цокольные и чердачные перекрытия требуют усиленной теплозащиты в силу высоких перепадов температур. Для межэтажных оборудуется качественная шумоизоляция, если на верхнем этаже будут находиться жилые комнаты. Конструктивно они состоят из следующих элементов:

• балки,
• подшивное перекрытие,
• изоляционные слои,
• накат,

Второй способ устройства деревянных перекрытий: между брусьями укладываются плиты минеральной ваты. Затем поперек них прикрепляются лаги, которые обшиваются накатом. Третий способ выполняют, как 2-ой, но добавляют еще 1 слой лаг и утеплитель между ними. Таким способом осуществляется усиление несущей способности всей конструкции.

Если устанавливаются балки перекрытия в деревянном доме, следует учитывать его усадку в течение года после возведения. Избежать деформации вследствие этого можно следующим способом: сочленения брусьев с наружными стенами закрепляются не жестко, а концы брусьев обрезают под 60?. В кирпичных стенах делают по-другому: в процессе возведения предусматривают специальные гнезда для закладки бруса. Между его концом и кирпичом должна находиться пропитанная битумом подкладка.

При монтаже деревянных перекрытий допускается наращивать балки. Для этого в месте соединения двух брусьев запиливают замок длиной 0,5-1 м. Элементы скрепляют между собой болтами. Конструкция будет более надежной, если концы наращенного бруса расположить на стене фасада. Кроме этого их надо пропитать битумом, а практически незаметное свободное пространство заложить утеплителем.

В целом конструкция перекрытия выглядит следующим образом:

• крайние балки располагаются на опорном брусе (мауэрлате) или на верхней металлической обвязке;
• следующие укладываются с шагом минимум 0,5 м (шаг тем меньше, чем больше длина пролета);
• крепление к срубу осуществляется при помощи надставок, прикрепленных болтами;
• между надставками при помощи длинных гвоздей закрепляются вкладыши.

Надставки применяются в случаях, когда уже уложена теплоизоляция, например, плиты минеральной ваты. Монтаж утеплителя снизу вверх осуществить легче и быстрее, поэтому часто используется такой прием. Для надставок берут брус 100 мм.

Разновидности деревянных перекрытий

Классический способ монтажа основан на устройстве несущей части из балок и заполнения пустого пространства. Для этого сбивают накат, состоящий из прилегающих плотно друг к другу щитов или досок. Следует отметить, что для работ часто используется не цельный или клееный брус, а деревянная двутавровая балка для перекрытий, отличающаяся легким весом и высокой прочностью. При помощи такой балки можно осуществить быстрый монтаж перекрытий.

Сама конструкция двутавровой балки делает ее отличным материалом для возведения каркасных домов. Таким образом, весь каркас и перекрытия собираются из одного материала, при этом монтаж не требует применения тяжелой техники. Конструкция двутавровой балки состоит из следующих элементов:

• доски-полки из прочной древесины обеспечивают хорошие несущие характеристики;
• пространство между ними занимает плита OSB; она удешевляет себестоимость изделия, уменьшает вес, что благоприятно сказывается на общем весе дома и его давлении на фундамент.

В заключение следует отметить преимущества деревянных перекрытий для частного домостроения. Домовладельцу не надо нанимать тяжелую технику вследствие небольшого веса бруса. Затраты на строительство минимальные, так как брус и доску можно приобрести из хвойных пород. Материал обладает высокими звукоизолирующими и теплосберегающими свойствами. Крепления осуществляются болтами или длинными гвоздями, что также является легким, быстрым и удобным способом монтажа.

Чтобы перекрытие было максимально надежным, следует подбирать точные размеры балок, используемых для работы. Так, например, расчет деревянных балок – неизменная часть работы перед их изготовлением, в расчет при этом берут длину балок и их сечение. Длина как деревянных, так и металлических балочных конструкций, зависит от ширины планируемого перекрытия, а сечение нужно просчитывать в зависимости от шага, нагрузки и длины пролета.

В Интернете можно найти специальные онлайн калькуляторы, помогающие выполнить расчеты онлайн, но далеко не все доверяют калькулятору, поэтому мы расскажем, по каким формулам и как именно производится расчет балок перекрытия.

Сдвоенные балки перекрытия. Перекрытия досками 200 на 50 и другие ходовые размеры

Вот какие балки на пролете 4 метра допускаются нормативами.Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам ( после расчёта ), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят.Деревянная балка более 6 метров : тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

50х200 – перекрытие для проема 4 и 5 метров.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147 Пользователь FORUMHOUSE

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta .

Roracotta Пользователь FORUMHOUSE

Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:

Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.

Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.

Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.

Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.

Основы вычислений

Для начала следует понять, что именно требуется рассчитать. Дело в том, что деревянный брус или доска балки под нагрузкой способно изогнуться до определенного предела – эта величина называется пределом прочности – и при дальнейшем увеличении нагрузки сломаться. Под действием нагрузки изогнувшаяся балка может также выскользнуть из креплений. Чтобы избежать этого или хотя бы снизить риск такой неприятности, деревянные балки стараются заделать в кладку дома или прикрепить с помощью кронштейнов, уголков и других видов деталей к деревянной стене дома. Используют также врубку балки в венец стены. Все такие виды фиксации считаются жесткой заделкой.

Вот так примерно выглядит расчетная схема для однопролетной балки, то есть изделие, у которого закреплены только концы. Здесь L – пролет балки, расстояние между опорными точками, Q – распределенная нагрузка, f – величина прогиба.

Основой для расчета предельно допустимого прогиба, как и источником других данных о работе деревянных конструкций, является СП 64.13330.2011. Согласно этому документу, предельный прогиб балки для межэтажных перекрытий не должен превышать 1/250 часть длины пролета.

То есть для балки с длиной 6 м допустимый прогиб составит 24 мм. Если же брать более строгие значения (для штукатурки на потолке и требующих строгой плоскости пола второго этажа напольных покрытий, например, плитки) – 1/350, допустимый прогиб уменьшается до 17 мм.

В целом для вычислений используют формулу f=L/350, при этом длину пролета указывают в миллиметрах.

Таблица 1.1. Допустимый прогиб деревянных конструкций.

Соответственно, при расчете балки на прочность в онлайн-калькуляторе или вручную следует уменьшать сечение только до тех пределов прогиба, которые меньше вычисленного значения.

На иллюстрации выше показана расчетная схема для распределенной нагрузки, то есть такой, которая равномерно распределяется по всей балке. Обычно в жилых помещениях используется именно эта схема. Однако при размещении в комнате мебели или оборудования большого веса, особенно не возле стены (на которую опирается край балки), а на некотором удалении от нее, иногда бывает разумнее использовать схему расчета для сосредоточенной нагрузки.

Вот так примерно создается сосредоточенная нагрузка на балку.

Таблица 1.2. Схемы расчета деревянных балок с одной сосредоточенной нагрузкой.

Здесь и далее Е – модуль упругости древесины Е=100 000 кгс/м2), I – осевой момент инерции балки.

Таблица 1.3. Схемы расчета деревянных балок с двумя сосредоточенными нагрузками.

Таблица 1.4. Расчет балки с двусторонним жестким защемлением при равномерно-распределенной нагрузке.

В зависимости от того, куда именно приложены нагрузки и в каком количестве, используется расчетная схема соответствующего типа.

Для бруса, защемленного в стене только одним концом (консольное крепление), используются другие формулы расчета деревянной балки на прочность. Обычно такие вычисления нужны при проектировании навесов на деревянных балках-опорах, больших вылетов крыши и других подобных случаях.

Таблица 1.5. Расчет консольной балки при одной сосредоточенной нагрузке.

Таблица 1.6. Расчет консольной балки при одной неравномерно-распределенной нагрузке.

Таблица 1.7. Расчет консольной балки при одной равномерно-распределенной нагрузке.

Формулы кажутся громоздкими и сложными, но фактически обычному пользователю при расчете деревянных балок перекрытия важно просто представлять себе характер распределения действующих на балку сил и понимать – чтобы соблюсти условия прочности, необходимо правильно выбрать схему приложения нагрузок

Расчет балки на прогиб — деревянной и металлической, формулы

В инженерных и инженерно-строительных науках (сопротивление материалов, строительная механика, теория прочности), под балкой понимается элемент несущей конструкции, воспринимающаяся преимущественно на изгибные нагрузки, и имеющая различные формы поперечного сечения.

Конечно, в реальном строительстве, балочные конструкции подвержены и другим видам нагружения (ветровой нагрузке, вибрации, знакопеременному нагружения), однако основной расчет горизонтальных, многоопертых и жесткозакрепленных балок проводится на действие или поперечной, или приведенной к ней эквивалентной нагрузке.

Расчетная схема рассматривает балку как жесткозакрепленный стержень или как стержень, установленный на двух опорах. При наличии 3 и более опор, стержневая система считается статически неопределимой и расчет на прогиб как всей конструкции, так и ее отдельных элементов, значительно усложняется.

При этом, основное нагружение рассматривается как сумма сил, действующая в направлении перпендикулярному сечению. Целью расчета на прогиб является определение максимального прогиба (деформации) который не должен превышать предельных значений и характеризует жесткость как отдельного элемента (так и всей связанной с ней строительной конструкции.

Основные положения расчетных методик

Современные строительные методики расчета стержневых (балочных) конструкций на прочность и жесткость, дают возможность уже на стадии проектирования определить значение прогиба и сделать заключение о возможности эксплуатации строительной конструкции.

Расчет на жесткость позволяет решить вопрос о наибольших деформациях, которые могут возникнуть в строительной конструкции при комплексном действии различного вида нагрузок.

Современные методы расчета, проводимые с использованием специализированных расчетов на электронно-вычислительных машинах, или выполняемые при помощи калькулятора, позволяют определить жесткость и прочность объекта исследований.

Несмотря на формализацию расчетных методик, которые предусматривают использование эмпирических формул, а действие реальных нагрузок учитывается введением поправочных коэффициентов (коэффициенты запаса прочности), комплексный расчет достаточно полно и адекватно оценивает эксплуатационную надежность возведенного сооружения или изготовленного элемента какой-либо машины.

Несмотря на отдельность прочности расчетов и определения жесткости конструкции, обе методики взаимосвязаны, а понятия «жесткость» и «прочность» неразделимы. Однако, в деталях машин, основное разрушение объекта происходит из-за потери прочности, в то время как объекты строительной механики часто непригодны к дальнейшей эксплуатации из значительных пластических деформаций, которые свидетельствуют о низкой жесткости элементов конструкции или объекта в целом.

Сегодня, в дисциплинах «Сопротивление материалов», «Строительная механика» и «Детали машин», приняты два метода расчета на прочность и жесткость:

1. Упрощенный (формальный), при проведении которого в расчетах применяются укрупненные коэффициенты.
2. Уточненный, где используются не только коэффициенты запаса прочности, но и производится расчет контракции по предельным состояниям.

Алгоритм расчета на жесткость

Формула определения прочности балки на изгиб

Где:

• M – максимальный момент, возникающий в балке (находится по эпюре моментов);
• Wn,min – момент сопротивления сечения (находится по таблице или вычисляется для данного профиля), у сечения обычно 2-а момента сопротивления сечения, в расчетах используется Wx, если нагрузка перпендикулярна оси х-х профиля или Wy, если нагрузка перпендикулярна оси y-y;
• Ry – расчетное сопротивление стали при изгибе (задается в соответствии с выбором стали);
• gc – коэффициент условий работы (данный коэффициент можно найти в таблице 1 СП 16.13330.2011;

Алгоритм расчета на жесткость (определение величины прогиба) достаточно формализован и не представляет труда для овладения.

Для того, чтобы определить прогиб балки, необходимо в нижеприведенной последовательности выполнить следующие действия:

1. Составить расчетную схему объекта исследований.
2. Определить размерные характеристики балки и расчетных сечений.
3. Рассчитать максимальную нагрузку, действующую на балку, определив точку ее приложения.
4. При необходимости, балка (в расчетной схеме она заменятся невесомым стержнем) дополнительно проверяется на прочность по максимальному изгибающему моменту.
5. Определяется значение максимального прогиба, который характеризует жесткость балки.

Двутавровая усиленная балка, облегченная, их преимущества

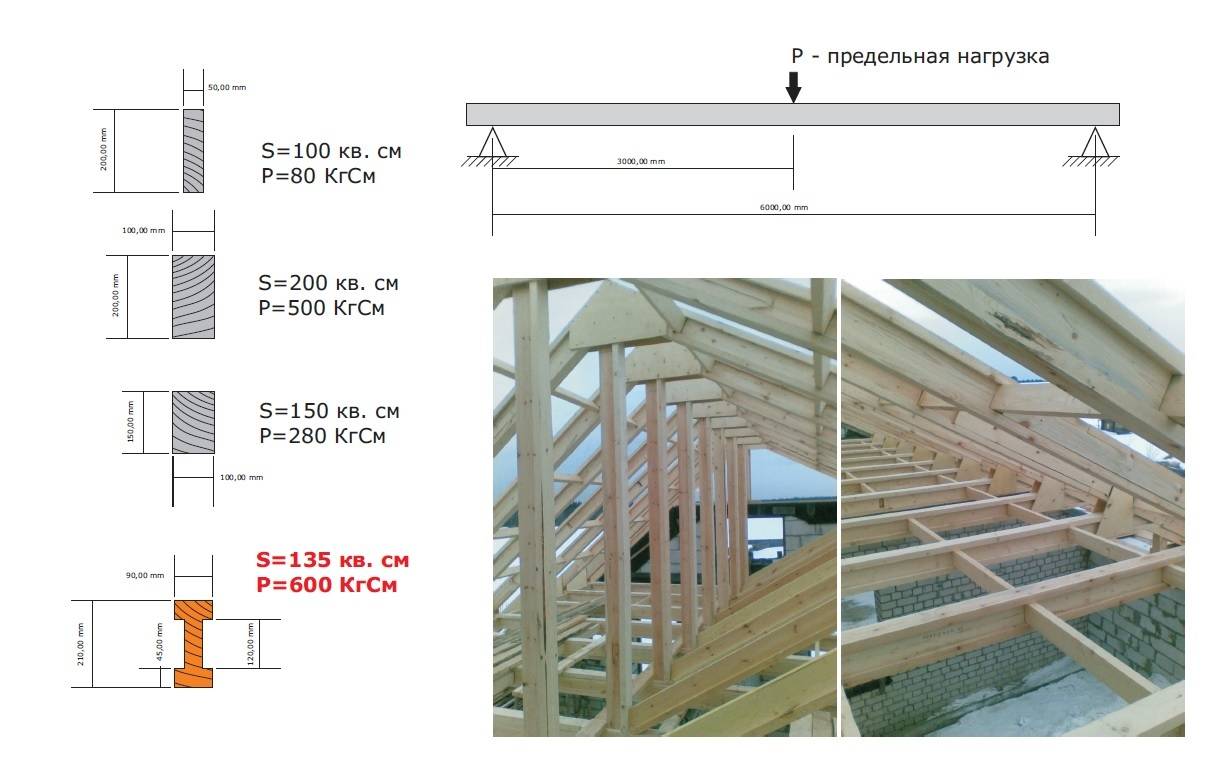

Деревянный двутавр имеет множество преимуществ перед другими несущими конструкциями, в первую очередь потому, что он лишен таких недостатков деревянного бруса, как скручивание и изгиб. Никакая усадка или повышенная влажность не могут повлиять на линейные размеры и форму готового изделия. Поэтому полы всегда будут абсолютно ровными и без скрипов, а конструкции кровли не подвержены деформации.

Кроме того, с точки зрения конструктивной целесообразности использования трех двутавров стоит отметить их прекрасную приспособленность к любой сети связи, к любой нагрузке, главное правильно все рассчитать. Брус может быть либо усиленным, если он должен выдерживать нагрузки определенного рода, либо, наоборот, легким, что позволит легко манипулировать параметрами конструкции.

А это, в свою очередь, даст несомненный экономический эффект, помимо оптимального расчета нагрузки и надежной конструкции. Поэтому, применяя деревянный двутавр одновременно, можно решить сразу несколько задач, сэкономив при этом неплохую сумму.

Изготовление деревянного двутавра своими руками – очень выгодный и прибыльный бизнес, начать который может каждый! Деревянный двутавр используется в основном для производства полов, создавая очень прочную и качественную основу для будущего напольного покрытия.

Этот вид бруса появился относительно недавно, но уже успел завоевать расположение и популярность среди строителей. Двутавр успешно применяется в каркасной технологии строительства загородных домов, помогая не только увеличить скорость, но и удешевить возведение дома.

Что собой представляют деревянные двутавровые балки перекрытия

Стропильные системы своими руками собираются из трех двутавров на полу и строятся перемычки между этажами.

Этот современный материал производится в соответствии с международными стандартами с использованием передовых технологий, что позволяет получить превосходный строительный продукт нового поколения.

Это отличное решение для частного строительства всех типов сооружений, от каркасного дома или блочного дома до деревянного дома.

Сфера использования

Двутавр встречается не только в частном строительстве, но и является обязательным элементом на строительных площадках, где возводятся производственные помещения, торговые центры, административные здания и т д. В малоэтажных домах этот деревянный элемент выполняет роль несущей конструкции, т.к часть стропильной системы, на чердаках, чердачных стенах и каркасах крыш.

Пояса двутавра изготовлены из массива дерева, а поперечина из ДСП

С помощью такого решения можно отказаться от крыш из листов, металлопрофиля и железобетонных плит.

Такие балки состоят из комбинированных материалов: пояса из массива дерева, поперечная балка из ДСП.

Эти деревянные балки более чем в три раза превышают жесткость стен, придавая прочность каркасной конструкции без значительного увеличения веса.

Техническая характеристика

Современный напольный материал производится в промышленных масштабах на новейшей заводской линии. Для производства используется клееный деревянный брус, тщательно высушенный в камере, и плиты ДСП (ОСБ, ОСП). Конфигурация балки очень похожа на рельс и имеет следующие особенности:

Стандартные размеры балки

• фанера, из которой собираются боковые стойки, устойчива к влаге, толщина может варьироваться в пределах 24 – 27 мм. В балку также входит деревянная полка, обработанная антисептиком;
• стеллаж из фанеры интегрирован в полки с помощью технологических дорожек;
• детали соединены водотермостойким клеем;
• снаружи балка покрыта водоотталкивающей краской.

Самые популярные размеры пола:

• размеры балки – 200х80 мм;
• толщина фанерной перемычки — 27 мм.

Положительные характеристики

Удачное сочетание «дерево — ДСП — дерево» здесь не имеет недостатков, которые встречаются у натурального дерева. Двутавр выступает своеобразным усилителем, за счет чего многократно возрастает прочность перемычки, а изделие по своим техническим характеристикам можно смело выравнивать с бетонными и железобетонными перекрытиями.
