Расстояние между стропилами, определение шага

Стропильная система в зависимости от кровельного покрытия

Ни для кого не секрет, что чем большей массой обладает кровельное покрытие, тем большее количество стропильных ног необходимо устанавливать. Большинство производителей данного материала в инструкции к своему товару указывает оптимальное количество стропил и их размеры.

Не стоит слепо доверять данной инструкции, только если вы не проживаете на центральной полосе России, ведь они были написаны именно для этой территории. Перед разработкой чертежа необходимо внимательно изучить преобладающие ветра и начертить своеобразную розу, которая будет являться ориентиром для будущего строительства.

Стоит заметить, что в регионах страны, где выпадает большое количество атмосферных осадков в виде снега лучше всего создавать крутые крыши с уклоном ската в 35-45 градусов. Это обеспечит быстрый естественный
сход
снежного покрова с поверхности.

В большинстве случаев стропильная система частных домов создается из бревен, диаметр которых от 12 до 22 сантиметров, бруса или доски с показателями толщины от 40 до 100 и ширины от 150 до 220 миллиметров.

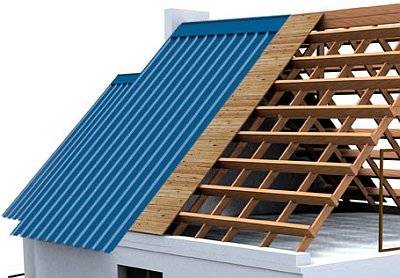

Система стропил под профнастил

Кровельный профнастил довольно легкий материал и в то же время обладает хорошими прочностными характеристиками. Поэтому в качестве стропильных ног можно использовать пиломатериалы небольшого сечения, но с частым шагом: 0,6 – 1,2 метра. Кровельный скат должен находиться под уклоном от 12 до 45 градусов.

Необходимое сечение можно подобрать исходя из расстояния пролета между опор. Если расстояние составляет порядка 3 метра, то сечением можно брать 40х150 миллиметров, при 4 метрах это значение увеличивается до 50х180 миллиметров, а при 6 метрах необходимо использовать пиломатериалы сечение которых 60х200 миллиметров.

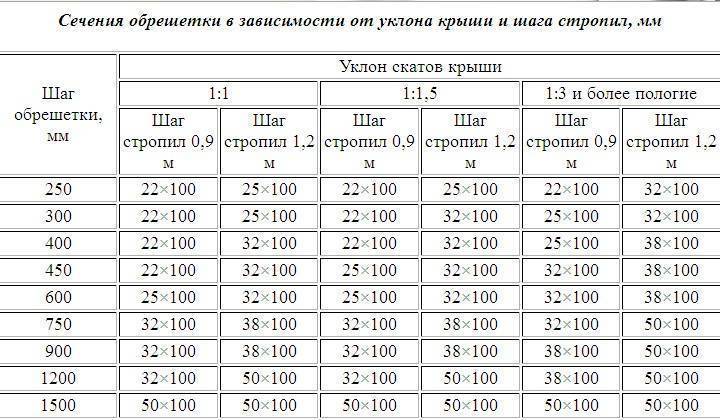

Кстати, обрешетка в этом вопросе также играет немаловажную роль. В случае, когда стропильный шаг составляет приличное значение, придется использовать более широкие доски. Например, для шага в 0,6 метров понадобятся элементы с сечением 25х100 миллиметров, а для 1,2 метров – 40х100.

Обрешетка для профнастила устраивается разряженным методом
, и шаг ее элементов должен составлять 50-80 сантиметров. Впрочем, эти значения могут выходить за рамки в связи с особенностями самого кровельного покрытия. Советы по устройству данных деталей вы также можете найти в инструкции, прилагаемой к приобретенному материалу.

Система стропил под керамическую черепицу

Керамическая черепица – уникальное кровельное покрытие. Она изготавливается из глины, что делает этот материал очень тяжелым. Проектируемые стропильные системы в обязательном порядке должны следовать следующим требованиям:

В кровельной сфере существует всего 3 разновидности обрешетки. Одну из них можно устраивать под углом 12-60 градусов, а две других под 20-45 градусов. В качестве элементов обрешетки для глиняной черепицы чаще всего можно увидеть брус с сечением 50х50 миллиметров.

Стропила для металлочерепицы

Благодаря тому, что металлические листы обладают значительно меньшей толщиной вам не придется устраивать серьезную стропильную систему. Поэтому можете смело следовать советом и рекомендациям производителей кровельного материала.

Стоит сказать пару слов о единственном нюансе, который позволит вам сэкономить немного пиломатериалов. Так вот, он заключается в том, что минимальный шаг обрешетки может быть увеличен до 1 метра. Это связано с размерами листового материала. Когда утраивается металлочерепица, то, как правило, она поддерживается обрешеткой лишь в нескольких местах, а при шаге стропил в 0,6 метров нельзя создать «экономную» обрешетку, поэтому приходится менять ее вместе со стропильной системой.

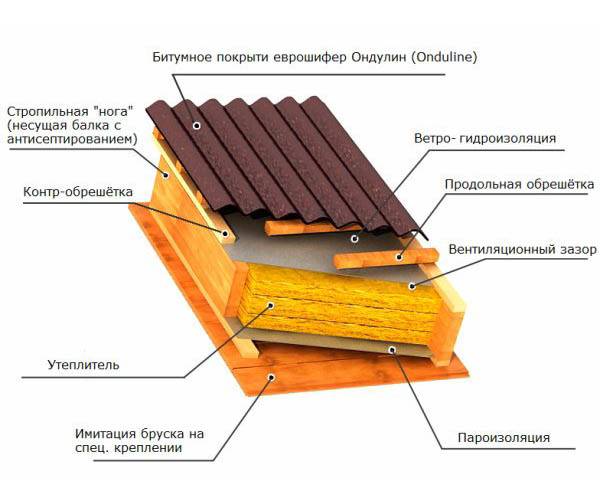

Стропильная конструкция под ондулин

На сегодняшний ондулин уступил место более современным покрытиям, но несмотря на это, застройщики, крыша домов которых была уложена асбестовым шифером стали присматривать данный материал, как выгодную альтернативу. Он выполнен на основе битума и стекловолокна, обладает малым весом и высоким качеством.

Стропильная система под ондулин должна соответствовать следующим параметрам:

• Наклон ската должен находиться в пределе от 5 до 45 градусов;
• При малом уклоне шаг стропильных ног должен быть минимальным: 0,6 метра, а при более крутой крыше это расстояние увеличивается до 0,9 метров;
• При пологой крыши, скажем до 10 градусов необходимо устраивать сплошную обрешетку. Для этого лучше всего использовать влагостойкую фанеру, ОСП плиты или обрезную доску с сечением 30х100 или брус 40х50 миллиметров.

Что касается сечения самих стропильных ног, то оно подбирается по тем же правилам, что и для профнастила.

Стропильная система мансардной крыши

Большинство частных домов имеет эксплуатируемое подкровельное пространство, называемое мансардой. Такая конструкция отличается увеличенной высотой ската, что вызвано необходимостью создания жилого помещения удобной высоты. Как правило, скаты мансардной крыши ломаные, имеющие изменяющийся угол уклона. Для их установки применяют двойную стропильную систему.

Крутизна нижних полускатов мансардной крыши значительно превышает наклон верхних их продолжений. Плоскостная нагрузка, воспринимаемая ими, не велика. Благодаря этому стропила в нижней части могут устанавливаться с максимальным шагом. Верхние коньковые скаты рекомендуется монтировать с уменьшенным промежутком друг от друга.

От чего зависит расстояние между стропилами

Данный параметр, как и любые другие в строительстве, подбирается из соображений «необходимо и достаточно». Устраивать стропила чаще, чем это необходимо, не стоит – большое их количество будет увеличивать нагрузку на несущие стены здания. Уменьшать количество по отношению к расчетному – тоже плохо, поскольку нагрузочная способность крыши снизится, она может просто провалиться под собственной тяжестью и тяжестью наваленного за зиму снега

Именно поэтому очень важно точно определить необходимое число балок с погрешностью не более чем в 3…5%

Для расчета необходимо знать:

• длину опорной стены (стен);
• тип крыши – одно-, дву- или многоскатная;
• характер кровельного материала (обязательно его удельный вес на квадратный метр);
• толщину «кровельного пирога» (утепление, гидро- и пароизоляция, защита от шума), вес используемых материалов;
• особенности обрешетки (сплошная, разреженная, листовая или из реек);
• материал самих стропил и их сечение;
• способ соединения стропил и поддерживающих (связывающих) их элементов.

В каркасных постройках шаг стропил часто увязывают с шагом стоек каркаса – гораздо более надежной и прочной является схема, в которых стропило непосредственно связано со стойкой, а не опирается на мауэрлат между стойками.

При этом значительная часть перечисленных характеристик зависит от того, в каком районе находится постройка и, соответственно, какова снеговая и ветровая нагрузка на крышу.

Если конструкция будущей крыши еще не известна, расчет начинают с определения снеговой и ветровой нагрузки и выбора примерной конструкции крыши. Далее есть два варианта действий: либо, отталкиваясь от выбранного сечения стропил, рассчитывать шаг, либо выбирать сечение после выбора расстояния между стропилами.

Керамическая черепица и монтаж стропил

Пример расчета шага стропил под металлочерепичное покрытие.

Главная особенность изготовления и монтажа стропильной несущей системы под черепицу керамического типа заключается в предельно большом весе кровельного материала, который в своей совокупности в десятки раз превышает вес любого кровельного материала.

Как правило, данный тип и размер кровельного материала предусматривает до 60 кг на один квадратный м стропильной несущей системы. Все это становится причиной использования только сухого пиломатериала на крыше, который исключает возможность дальнейшей деформации при высыхании и давлении.

Кроме того, расстояние между стропильными ногами может зависеть и от общего уклона крыши.

Не стоит забывать и о длине самих ног стропильного типа. Чем больше будет такая длина, тем меньшее расстояние должно быть между ногами стропил, иначе несущий каркас крыши будет лишен максимальной прочности и устойчивости.

Специалисты рекомендуют использовать не более 80 сантиметров шага между стропильными фермами, если уклон крыши составляет до 45 градусов

Отдельное внимание стоит уделить системе обрешетки при использовании керамического кровельного материала на крыше

Для определения такого шага необходимо учитывать особенности каждого отдельного элемента кровельного материала, а именно каждой плитки черепицы. Для того чтобы выполнить правильный расчет шага обрешетки под такой материал, необходимо от скатной длины отнять длину самого нижнего ряда и то расстояние, какое находится между последним бруском и рядом обрешетки.

Как правило, все разновидности такого кровельного материала имеют длину не более 40 см. При укладке плитки монтируются внахлест, что отнимает у нижнего ряда до 9 см. Другими словами, правильный шаг при таком расчете составляет от 31 до 35 см.

Шаг стропил под металлочерепичное покрытие

Программа для расчета стропил «Стропила 1 1

Металлочерепичная кровля является, пожалуй, самым часто встречающимся покрытием, что касается строительства загородных домов.

Данный кровельный материал, идеально имитирующий настил из глиняной черепицы, обладает целым рядом преимуществ перед своим глиняным аналогом:

• Листовая металлическая черепица является намного более технологичной, касательно выполнения ее монтажа, благодаря чему сроки возведения крыши могут существенно сократиться.
• Кровельный материал подобного типа значительно легче черепицы из натуральной глины, причем различие в массе 1м2 покрытия составляет до 35кг в зависимости от того, какой толщины натуральная черепица.

Существенное понижение веса кровельного настила позволяет значительно снизить многие параметры стропильной конструкции, к примеру, уменьшить толщину стропил, увеличить шаг их установки, понизить сечение брусков обрешетки.

Шаг установки стропильных ног под металлочерепичное покрытие устраивают в районе 600-950 мм при величине сечения элемента конструкции в 150*50 мм.

Специалисты утверждают, что толщина утеплителя в 150 мм, размещаемого между стропилами, будет вполне достаточной для приличной теплоизоляции мансардной крыши. Однако для пущей надежности, все же рекомендуется выбрать утеплитель толщиной в 200 мм.

При этом увеличению также подлежит сечение стропильной ноги до величины в 200 мм. Увеличение шага стропил здесь не рекомендуется при использовании все того же сечения обрешетки в 30*50 мм.

При выполнении монтажа стропил своими руками, с целью обеспечения лучшей вентиляции заполненного утеплителем пространства, в стропилах поблизости верхней кромки просверливают ряд отверстий 10-12мм в диаметре.

В общем же стропильная конструкция под металлочерепицу не имеет принципиальных отличий от любой другой конструкции. Пожалуй, единственным, что делает ее особенной, является то, что верхняя опора стропил должна производиться не сбоку на коньковый брус, а сверху на коньковый прогон.

Свободная зона между состыкованными стропилами способствует циркуляции воздуха под кровельным настилом, что при учете его металлической поверхности снизит риск образования конденсата.

Если осуществляется монтаж кровли деревянного дома, предусматривающий замену традиционного мауэрлата верхним венцом, в котором выполняют необходимые врубки с целью надежного крепления, при неверном расчете шаг стропил изменить будет уже очень сложно.

Устойчивая стропильная система

При возведении каркаса не допускается использование каких-либо подложек или иных деталей, способных деформироваться со временем.

Дополнительное закрепление нижних концов стропильных ног к несущим стенам здания с помощью металлических штырей позволит усилить сопротивляемость ветровой нагрузке.

Все стропила должны быть дополнительно надежно прикручены проволочными скрутками – если в местности преобладают сильные ветры, и через одно – если ожидается умеренное ветровое давление.

Различные участки кровли испытывают различные ветровые нагрузки – жесткость каркаса должна противостоять этому давлению.

Также ветер занимается распределением снега по крыше – и распределяет он неравномерно, за счет чего на одни участки снега наметается больше, и давление снега возрастает. Поэтому во всей кровельной конструкции не должно быть слабых мест.

Еще один важный момент: прочными должны быть не только соединения – нужно, чтобы стропильные ноги были выполнены из качественной древесины.

Шатровая крыша

Такой вид оптимально подходит для квадратного в основании дома.

Однако будущий владелец жилья должен помнить о том, что мансарду в этом случае обустроить не получится.

Классическая вальма

Два трапециевидных ската и два треугольных – так выглядит вальмовая крыша, обычно венчающая прямоугольный дом и обладающая большой ветроустойчивостью.

Этот четырехскатный вариант подразумевает использование диагональных опор – накосных стропил, направляющихся от двух концов конька к четырем углам дома. Такой несущий каркас практически не подвержен деформациям.

Отсутствие фронтонов значительно уменьшает сопротивление ветру, который почти беспрепятственно «скользит» по поверхности.

Голландский тип полувальмы

Для полувальмовой крыши голландского типа характерны трапециевидные фронтоны и обрезанные снизу скаты-вальмы.

У нее нет такого острого выступа, как у двухскатной верхней конструкции здания: усеченные торцевые скаты повышают возможности полувальмы противостоять нагрузкам.

Односкатная крыша

Для обустройства подобной крыши не потребуется много материалов, а еще несложным будет ее монтаж.

Если расположить наклон в направлении преобладающих ветров, кровля будет надежной: то есть, с подветренной стороны должна быть та часть, которая находится ниже. Здесь действует то же правило: чем больше будет уклон, тем больше будет ветровая нагрузка.

Определение нагрузок на крышу в целом и стропила в отдельности

Итак, мы определили, что, помимо других конструктивных факторов, на стропильную систему крыши одновременно действует целая совокупность нагрузок: вес обрешетки, шапка из снега, давление ветра. После того, как вы сложите все нагрузки вместе, обязательно умножьте их на коэффициент 1,1. Необходимо делать расчет на разрушение, т.е. на полную нагрузку, которая действует на крыше, плюс небольшой запас. Так вы сможете заложить дополнительную 10% прочность на случай непредвиденных обстоятельств.

Теперь остается только разделить общую нагрузку на планируемое количество стропил и выяснить, справится ли каждое из них со своей задачей. Если кажется, что конструкция будет хилой – смело добавьте 1-2 стропила в общее количество, и вы будете спокойны за свой дом.

Стандартная конструкция крыши – это стропила, решетчатые прогоны, и каждый из этих элементов срабатывает только на ту нагрузку, которая давит именно на него, а не на всю крышу в целом. Т.е. на каждое отдельно взятое стропило действует своя нагрузка: общая, но поделенная на количество стропильных ног. Поэтому изменением шага стропил вы изменяете площадь и силу нагрузки – уменьшая ее или увеличивая. Если же менять шаг стропил вам неудобно, поработайте с параметрами сечения стропильных ног, и общая несущая способность крыши увеличится в разы:

При этом расчете старайтесь добиться, чтобы самое длинное стропило было у вас в проекте не более шести с половиной метров, в противном случае – наращивайте их по длине. Для чего это нужно? На крышах с уклоном скатов до 30 градусов стропила — так называемые «сгибаемые элементы». Т.е. они работают именно на изгиб, и к ним есть определенные требования. А возможность прогиба стропил рассчитывают по специальной формуле. Если результат превышает норму, тогда стропила увеличивают по высоте и делают новый расчет.

А вот на крыше с уклоном скатов более 30 градусов такие стропила будут считаться «сгибаемо-сжатыми» элементами. То есть, стропила не только немного прогибаются под весом крыши, но и сдавливаются от конька к мауэрлату. Кроме того, на растяжение необходимо проверить и ригель, который обычно сдерживает две стропильные ноги.

Как видите, с подобными расчетами справится даже далекий от строительства человек. Главное – все учесть, быть внимательным и готовым потратить немного больше времени на проектирование, чтобы потом вся работа прошла быстро и четко.

Достоинства и недостатки деревянных стропил

Впрочем, никаких особенных сложностей работа с деревом и монтаж деревянных стропил не представляет. Кроме этого есть и другие преимущества использования дерева, как материала для стропил:

• невысокая стоимость древесины;
• повсеместная доступность;
• сравнительно небольшой вес, упрощающий монтаж;
• нет необходимости в привлечении тяжелой строительной техники;
• универсальность, возможность применения на зданиях из любого материала, причем, независимо от несущей способности фундамента.

Недостатки выбора деревянных стропил незначительны, но их тоже необходимо знать «в лицо» перед началом строительства:

• необходимость в обработке защитными средствами, предотвращающими возгорание и гниение дерева, а также снижающих его «привлекательность» для различных насекомых-вредителей;
• применение деревянных стропил возможно только на пролетах до 14-17 м, для более широких пролетов рекомендовано использовать металл или железобетон;
• несколько сниженный срок эксплуатации, по сравнению с металлическими или железобетонными фермами.

Таким образом, все недостатки являются, скорее, особенностями, чем реальными негативными сторонами. Этим и объясняется столь широкое распространение деревянных стропил в частном домостроительстве.

Расчет стропильных ног

Расстояние между ними имеется в техническом задании на проектирование, является стабильной величиной и прописано в техническом задании на проектирование. Далее следует узнать линейные размеры стропилин, чтобы они выдерживали максимально возможные во время эксплуатации усилия. Распределенная нагрузка на погонный метр ноги определяется по формуле

Формула 4. Распределенная нагрузка на погонный метр ноги

У нас имеются все исходные данные для расчета распределенной нагрузки.

Теперь можно переходить к подбору оптимального сечения стропильной ноги. При этом следует руководствоваться таблицей ГОСТа 24454-80, в которой указаны стандартные размеры пиломатериалов (толщина и ширина).

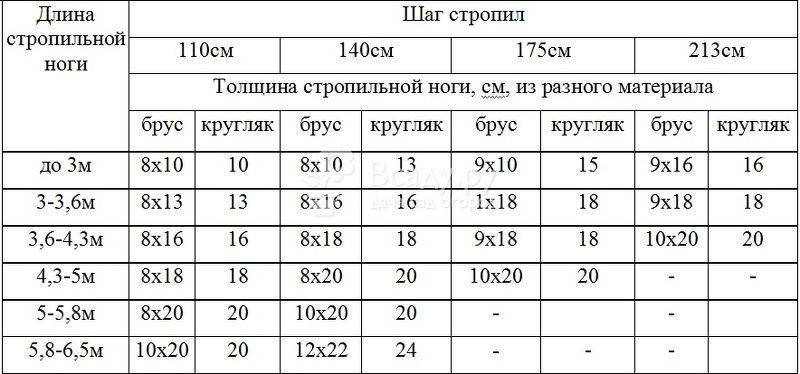

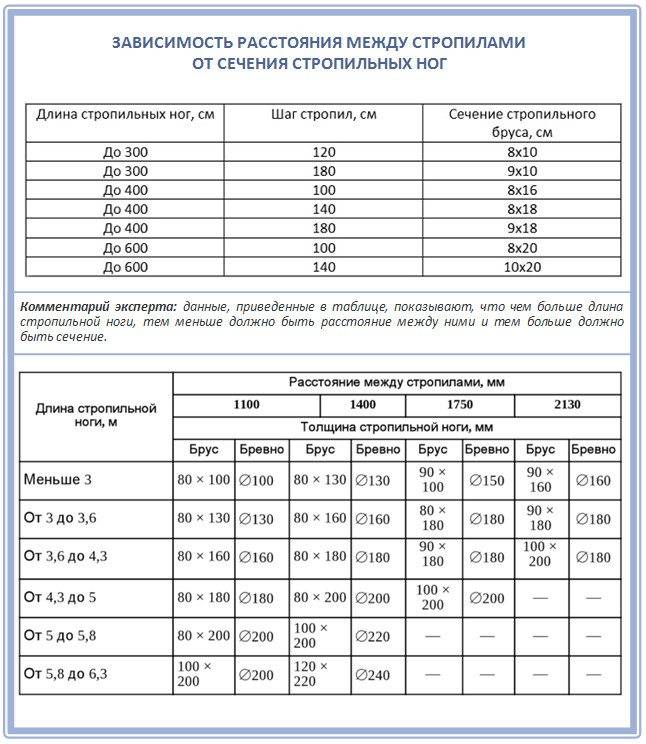

Номинальные размеры толщины и ширины обрезных пиломате­риалов с параллельными кромками и толщины необрезных и обрезных пиломатериалов с непараллельными кромками

Обязательно следует ознакомиться с таблицей, это нужно для понимания методики выбора досок. К примеру, при толщине 16 мм максимальная ширина доски 150 мм, а при толщине 75 мм максимальная ширина увеличивается до 275 мм.

Нужно задать ширину сечения доски и с учетом этого параметра рассчитать высоту. Используется формула

Формула 5. Сечение стропильной ноги при уклоне ската a < 30°

Она подходит для случаев, когда уклон крыши a < 30°.

Если угол наклона ската a > 30°, то нужно пользоваться формулой

Формула 6. Сечение стропильной ноги при уклоне ската a > 30°

Здесь:

• H – искомая высота доски для стропилины;
• Lmax – расстояние между самыми удаленными точками упора стропилины. Для небольших скатов равняется расстоянию от конька до мауэрлата, в других случаях нужно устанавливать различного типа упоры и измерять расстояние с учетом их расположения;
• Qr – распределенная нагрузка на стропильную ногу, она вычислялась ранее;
• B – толщина доски, выбирается произвольно с учетом индивидуальных особенностей стропильной системы;
• Rизг – нормативные показатели сопротивления древесины на изгиб.

Зависят от качества пиломатериалов и сорта древесины, берутся из таблиц государственных стандартов. Качество пиломатериала играет решающую роль в показателях сопротивления пиломатериалов на изгиб.

Сорта древесины

Пиломатериалы первого сорта

К примеру, если для первого сорта сосны Rизг = 140 кг/см2, то для третьего сорта этот параметр уменьшается до 85 кг/см2. Нормативы жестко регламентируют радиус изгиба крыши, если он слишком маленький, то велики риски образования протечек из-за нарушения целостности кровельных покрытий. Для всех элементов крыши величина прогиба не может превышать L (длина рабочего участка)/200.

В СНиПе есть формула проверки условия, при котором прогиб не превышает установленные нормы

Формула 7. Проверка условия, при котором прогиб не превышает установленные нормы

Если сумма превышает единицу, то необходимо увеличивать толщину или ширину стропильной ноги.

Пример расчета

Известно количество стропилин, эта величина всегда определяется с учетом необходимого расстояния между ними. В нашем случае шаг 80 см, угол наклона ската 35°, длина рабочего участка 280 см. Стропильная система изготавливается из сосны, радиус изгиба этого материала первого сорта 140 кг/см2. В качестве кровельного материала будет использоваться штучная цементно-песчаная черепица

Это очень тяжелый материал, его вес рекомендуется принимать во внимание. Масса квадратного метра черепицы достигает 50 кг

Теперь все исходные данные известны, можно приступать к расчетам.

С учетом климатической зоны суммарная ветровая и снеговая нагрузка равняется 253 кг/м2, к ним следует прибавить вес черепицы, итого получается 303 кг/м2. Распределенная нагрузка на стропилину вычисляется по формуле и в нашем случае составляет 242 кг/м2. Планируется стропилины делать толщиной 5 см, нужно найти их ширину.

Применяем формулу

Формула 6. Сечение стропильной ноги при уклоне ската a > 30°

Используется именно эта формула из-за того, что угол наклона ската более тридцати градусов. Теперь осталось проверить, не будет ли превышен максимально допустимый радиус прогиба стропилины. Если значение менее единицы – все в норме. Если оно более единицы, то необходимо увеличивать линейные размеры досок.

Монтаж стропильной системы с наслонными стропилами

Стропильную систему наслонного типа применяют в том случае, когда длина пролета не превышает 6,5 метра.

При наличии несущих конструкций внутри строения имеется возможность установить дополнительные стойки.

Главной опорой стропильных ног является мауэрлат.

Монтаж мауэрлата

Перед монтажом мауэрлата необходимо установить армпояс. Он состоит из опалубки, в который закладывается арматура и заливается бетоном. В основании при еще не застывшем бетоне устанавливаются шпильки, к которым потом крепится мауэрлат.

Мауэрлат — брус, который укладывается на опору (несущую стену) и является основанием стропильного каркаса. Предварительно укладывается слой гидроизоляционного материала. Если длины бруса не хватает на длину стены, то его наращивают.

Далее, поэтапно проводят установку:

• Проверяют равенство диагоналей. Несоответствие в несколько сантиметров может привести к переоборудованию каркаса;
• Закрепляют углы мауэрлата;
• Прикрепляют мауэрлат при помощи шпилек или проволоки. Затяжку шпилек производят в два приема, предварительно просверлив для них отверстия.

ВАЖНО!

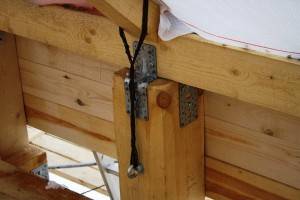

От того, насколько прочно будет установлен мауэрлат зависит устойчивость кровельной конструкции.

Поэтому необходимо серьезно отнестись к креплению мауэрлата к несущей опоре.

Монтаж мауэрлата

Лежень

После высыхания мауэрлата (через 5 дней), отмечают на брусе мауэрлата установки лежня: его ось должна быть с одинаковым отступом с каждой стороны от бруса мауэрлата. Лежень крепится на двухслойный гидроизоляционный слой анкерными болтами. К стене с внутренней стороны крепить лежень следует скрутками из проволоки или скобами. Далее делают разметку для установки стропил.

Лежень

Монтаж стропильной системы двухскатной крыши

Опорными точками наслонных стропил являются стены и стойки внутри каркаса. Стропилы монтируют шарнирными узлами крепления. При использовании ползунков для крепления, обеспечивается небольшое опущение каркаса крыши в первые годы службы кровли.

Такой метод установки необходим для предотвращения перекосов, так как в первые годы здание немного оседает.

Крепить стропильные балки следует либо путем установки их в подготовленные пазы и укрепляют крепежными элементами, либо путем крепления досчатых накладок.

Монтаж стропил

Коньковый узел

Стропила соединяют встык, обрезав край бруска таким образом, чтобы угол при соединении противоположных балок соответствовал углу ската. Забивают стропила под коньком гвоздями. Возможен вариант, при котором балки соединены болтами, гвоздем или шпилькой, то есть внахлест.

При необходимости (если предусмотрено проектом) делается пропил в стропильных балках для крепления коньковой балки (прогона).

Коньковый узел

Стойки

Стойки крепятся при небольшой длине пролета — по центру, по бокам и центру — при более широком основании крыши. Крепление производится вертикально от конька к внутренней стене.

Стойка

Прогон — соединительная балка для закрепления стропильных ног. Крепится болтами или скобами к стойке.

Прогон

Установка кобылки

Заключительным этапом монтажа наслонной системы является установка кобылок при короткой длине стропильных ног для свеса. Для установки козырька необходимо устанавливать дополнительно небольшие стропильные доски.

Кобылки

Монтаж стропильной системы с наслонными стропилами

Зависимость шага стропил от материала кровли

Самыми распространенными кровельными материалами являются шифер, металлочерепица, профнастил, ондулин, мягкая кровля.

Стропильная конструкция для крыш из шифера

Шифер имеет широкое применение как кровельный материал, благодаря своей невысокой стоимости, устойчивости к перепадам температур. Из-за тяжести материала, необходимо устанавливать мощную стропильную систему. Расстояние между стропилами в этом случае будет зависеть от сечения бруса. Оптимальным значением является расстояние в 80 см, которое позволит не только выдержать повышенный вес, но и значительные снежные, ветровые нагрузки. Обрешетку в этом случае выполняют доской шириной не менее 3 см. В зависимости от вида шифера, обрешетку выполняют сплошной для гладких листов или разреженной для волновых.

Важно: шифер должен иметь не менее трех точек опор по краям и центру.

Шаг между стропилами для металлочерепицы

Все большее распространение среди кровельных материалов приобретает металлочерепица. Которая характеризуется простым процессом монтажа, а также поможет создать вашему дому свой уникальный вид. Листы металлочерепицы имеют малый вес, которые позволяют увеличить расстояние между стропилами от 600 до 950 мм, при сечении бруса 150х50 мм. Обрешетка в этом случае будет зависеть от шага волны листа. Так для волны в 350 мм возможно расстояние между досками в 30-40 см.

Важно: на свесах карнизов, ребрах скосов шаг обрешетки делается минимальным для большей надежности кровли.

Шаг стропил под профнастил

Профнастил – это оцинкованный лист стали, покрытый специальным покрытием, защищающим его от вредного воздействия окружающей среды. Большой выбор цветового решения, ширины гофры, позволит создать надежную и эстетически привлекательную крышу. Шаг стропил под профнастил будет напрямую зависеть от характеристики применяемого вида профиля, угла наклона кровли, ее конфигурации. Так же следует учитывать тот факт, что обрешетка под профлист крепится перпендикулярно. Стропильную систему изготавливают из брусьев сечением 50-75 мм либо из доски толщиной 20-50 мм и шириной – не более 15 см. Обрешетка может быть – сплошной с зазором между досками не более 10 мм, с обычным шагом – 20-40 см, и разреженная – расстояние между досками 50-75 см. Шаг стропил под профнастил рассчитывается по общей схеме и составляет 60-90 см.

Шаг стропил кровли из ондулина

Ондулин представляет собой волнистые листы, которые имеют высокую прочность и долговечность. При такой кровле стропильная система выполняется из сосновых досок сечением 50х200 мм, с шагом – 60-90 см. Сверху выполняется разреженная обрешетка 40х50 см.

Важно: если крыша имеет угол наклона больше 50 градусов, то обрешетка должна быть сплошной.

Расстояние под различные кровельные материалы

Специалисты советуют: определяя шаг между стропильными опорами, учитывайте кровельный материал, из которого будет создаваться кровля двухскатной крыши. Рассмотрим наиболее распространенные варианты покрытий кровли, подходящих для частных жилых домов.

1. Профнастил – для этого кровельного материала нужное нам расстояние цифровому показателю от 60 до 90 сантиметров (при увеличении шага хотя бы до одного метра, придется устанавливать дополнительные поперечные доски с большим сечением – 5 x 10 см). При этом под профнастил понадобится произвести монтаж обрешетки, которая обеспечит возможность крепления обязательных вертикальных составляющих – дымохода, вентиляционной системы.
2. Керамическая черепица – кровля из такого материала имеет достаточно тяжелый вес, поэтому и нагрузка на стропильную систему будет выше, чем при покрытии кровли профнастилом. Соответственно, и расстояние, которое мы рассчитываем, будет другим: от 80 сантиметров до 1 метра 30 сантиметров. Но в этом варианте еще и учитывается крутизна уклона кровли (если угол наклона 15 градусов, то промежуток будет минимальным – 80 см, при 75 градусах – 130 см).
3. Металлочерепица – данный кровельный материал легче предыдущего и продается сразу в листовом виде, поэтому снижается толщина составляющих стропильной системы, а, следовательно, снижается и расстояние между элементами в ней. Для стропильного материала с сечением 15 x 5 сантиметров промежуток должен подбираться от 60 сантиметров до 95 сантиметров. Такое расстояние позволит качественно утеплить чердачное помещение (для этого необходимо материал утеплителя разместить прямо между стропилами). Особенность монтажа стропильной конструкции под металлочерепицу заключается в том, что опоры устанавливаются сверху на коньковый прогон (обычно их монтаж производиться на коньковый брус сбоку). Но в этом случае не стоит забывать и о вентиляционных отверстиях около верхней кровли.
4. Ондулин – этот материал называют «еврошифером», и он прекрасно подходит для кровли частных жилых домов. Для стропильной конструкции под ондулин используют стропила из досок 5 x 20 сантиметров, что обеспечивает некоторый запас прочности (при этом учитываются и стропильные прогоны). Расстояние между такими стропильными досками стандартное – от 60 до 90 сантиметров, а деревянный брус для обрешетки должен быть сечением 4 x 5 см, с межосевым шагом в 60 см.
5. Шифер – это один из самых распространенных в нашей стране кровельных материалов, под него стропила следует подбирать с сечением 5 x 10 / 5 x 150 сантиметров. Расстояние между ними будет немного в меньшем диапазоне – 60-80 см. Обрешетка из деревянного бруса имеет свой промежуток между элементами, который напрямую зависит от угла уклона ската кровли: при маленьком уклоне – от 45 см, при большем – от 60 см.

Таким образом, общие цифровые показатели для определения расстояния между стропилами (в зависимости от материала кровли) будут колебаться в следующих пределах: минимум составляет 60 см, а максимум – 130 см. Если вы сами не можете определиться с выбором такого цифрового показателя, то следует обратиться к квалифицированным специалистам за помощью.

Возведение крыши – заключительный этап любого строительства. Этот конструктивный элемент представляет собой несущую конструкцию, которая принимает на себя все нагрузки, а затем равномерно распределяет их по поверхности несущих стен дома.

Как вычислить длину стропил двускатной крыши

Жёсткость конструкции стропильной системы является обязательным требованием, и её обеспечение исключает прогиб при воздействии нагрузок. Стропила прогибаются в случае допущенных ошибок в расчётах конструкции и величины шага, с которым устанавливается стропильный брус. В случае, когда данный дефект выявлен после окончания работ, необходимо укрепить конструкцию с помощью подкосов, тем самым вы увеличите её жёсткость. При длине стропильного бруса более 4,5 м применение подкосов является обязательным, так как прогиб будет образовываться в любом случае под воздействием собственного веса бруса

Данный фактор обязательно принимается во внимание при выполнении расчётов

Длина стропил зависит от месторасположения их в системе

Определение расстояния между стропилами

Стандартный шаг, с которым выполняется установка стропил в жилом доме, составляет порядка 600–1000 миллиметров. На его величину влияет:

• расчётная нагрузка;
• сечение бруса;
• характеристика кровли;
• угол наклона крыши;
• ширина материала утеплителя.

Не рекомендуется искусственно уменьшать или увеличивать шаг стропил

Определение необходимого числа стропил происходит с учётом шага, с которым они будут устанавливаться. Для этого:

1. Выбирается оптимальный шаг установки.
2. Длина стены делится на выбранный шаг и к полученному значению прибавляется единица.
3. Полученное число округляется до целого.
4. Повторно делится длина стены на полученное число, тем самым определяется нужный шаг монтажа стропил.

Площадь стропильной системы

При вычислении площади двускатной крыши требуется учитывать такие факторы:

1. Суммарную площадь, которая состоит из площади двух скатов. Исходя из этого определяют площадь одного ската и полученное значение умножают на число 2.
2. В случае, когда размеры скатов различаются между собой, площадь каждого ската находится индивидуально. Суммарная площадь вычисляется сложением полученных значений для каждого ската.
3. В случае, когда один из углов ската больше или меньше 90о, для того чтобы определить площадь ската, его «разбивают» на простые фигуры и вычисляют их площадь по отдельности, а затем складывают полученные результаты.
4. При вычислении площади не учитывается площадь дымоходных труб, окон и вентиляционных каналов.
5. Учитывается площадь фронтонных и карнизных свесов, парапетов и брандмауэрных стен.

Расчёт стропильной системы зависит от типа крыши

Например, дом имеет длину 9 м и ширину 7 м, стропильный брус имеет длину 4 м, свес карниза — 0,4 м, свес фронтона — 0,6 м.

Значение площади ската находится по формуле S = (L_дд+2xL_фс) x (L_c+L_кс), где:

• L_дд – длина стены;
• L_фс – длина свеса фронтона;
• L_c – длина стропильного бруса;
• L_кс – длина свеса карниза.

Получается, что площадь ската равна S = (9+2x0,6) x (4+0,4) = 10,2 x 4,4 = 44,9 м2.

Суммарная площадь крыши составляет S = 2 x 44,9 = 89,8 м2.

Размер двускатной кровли рассчитывают с целью определения требуемого количества кровельного материала. С увеличением угла наклона крыши увеличивается и расход материала. Запас должен составлять порядка 10–15%. Он обусловлен укладкой внахлёст. Для определения точного количества материала с учётом наклона скатов лучше всего использовать справочники.
