Размеры каминов из кирпича: расчет - сколько нужно кипича для дымохода

Сваи и балки, построенные с закрытой ячеичной изоляцией

Свайные дома сегодня строят, в основном, с полыми сваями и балками. Между тем это пространство тоже можно использовать для дополнительного утепления фундамента дома, что позволяет достичь более высокого значения R (теплоизоляции).

Утепленный изоляторами свайный фундамент позволяет решить множество проблем. Кроме того, массивные сваи и балки, сделанные из пиломатериала длиной не менее 120 сантиметров, также позволят построить более прочный и стабильный пол, который не просядет, не будет скрипеть и будет не так быстро разрушаться от воздействия неблагоприятных погодных условий.

Сваи и балки с закрытой ячеичной изоляцией является ключом к построению домов повышенной прочности, им не страшны лютый мороз и наводнения. Изоляция с закрытыми ячейками намного превосходит вату из стекловолокна и, в настоящее время, лидирует в промышленности по стоимости изоляции.

Конечно, для российских застройщиков, у которых каждый рубль на счету, дополнительная изоляция свай или каркаса фундамента порой выглядит слишком дорогим удовольствием. Однако в западных странах, где альтернатив электрическому отоплению нет, в то же время электроэнергия стоит намного дороже, чем у нас, эта технология уже стала востребованной.

Зачем нужна обкладка

Изобретенная более ста лет назад печка-буржуйка пользуется популярностью и в наши дни благодаря своим положительным свойствам:

Небольшой вес;
Большой срок службы;
Компактность;
Мобильность;
Быстрый обогрев помещения;
Простота установки.

Недостатков у нее немного:

Плохо удерживает тепло;
Поверхность сильно раскаляется во время топки.

Для устранения этих явлений вокруг металлической конструкции выкладывают кирпичные стенки.

В результате печь получает новые положительные свойства:

Металлическая печь во время горения топлива быстро нагревается и отдает тепло. Как только огонь погаснет, печь быстро остывает и в помещении понижается температура. Кирпичи, окружающие поверхность печи нагреваются и, в отличие от металла, отдают тепловую энергию медленно. Обкладка печи кирпичом дольше поддерживает комфортную температуру в комнате.
Во время горения топлива металл разогревается настолько, что прикосновение к нему может вызвать ожог. Поверхность кирпича не нагревается до такой высокой температуры. Жар от нагревательного прибора становится мягче и равномернее распределяется по комнате.
Кирпич придает печи привлекательный вид. Благодаря своим качествам он может из простой печи сделать декоративный элемент, украшающий интерьер.
Кирпичная оболочка «дышит». В процессе нагревания влага из кирпича испаряется в помещение, а во время остывания впитывается. В итоге улучшается микроклимат – воздух не будет пересушенным или слишком влажным. В комнате с кирпичной печкой не бывает сырости и плесени.

Материал

Кирпич

Огнеупорный кирпич

Кирпич применяется огнеупорный, который также иногда называется шамотным.

Основные достоинства такого кирпича:

Жаростойкость – способен выдерживать температуру около 1000оС;
Термостойкость – способность не деформироваться при многочисленном нагреве и остывании;
Теплопроводность – способен хорошо удерживать тепло.

Подготовка кирпича заключается в вымачивании его в воде для того, чтобы вышел воздух.

Раствор

Камин складывается с помощью глиняного раствора, так как эта смесь устойчива при нагревании.

Для ее изготовления добавляют только очищенный песок с помощью процедуры «отмачивания». Она заключается в заливке песка водой, его отстаивании и дальнейшей очистке от мелких камней и мусора.

Для строительства фундамента камина и кладки трубы из обожженного кирпича используют бетонный раствор. Он изготавливается из цемента марки 400 и чистого крупного песка в соотношении 1 к 3.

Раствор для кладки кирпича

Сколько кирпича вешать в граммах?

Рассмотрим один из простых и популярных методов расчета, позволяющий быстро узнать, сколько кирпича надо для постройки печи-голландки.

Формула

Для расчета используется следующая формула:

В данной формуле используются следующие параметры:

В – планируемая высота печи;
Р – высота одного ряда;
О – число кирпичей в первом ряду.

Разберём наглядный пример.

Допустим, планируется постройка голландки высотой 2,4 м., в основании которой лежит 24 кирпича. Высота одного ряда составляет 7 см (толщина одного кирпича).

От планируемой высоты печи следует отнять 0,3 м на разделку. Таким образом, после вычитания остается 2,1 м.
Полученное число следует разделить на высоту одного ряда, в результате получаем 30 рядов.
Умножаем полученное значение на 2/3, то есть отнимаем 10 рядов.
Остаётся 20 рядов.
Умножаем полученное число рядов на число кирпичей в основании (24 штуки).
Получаем 480 кирпичей.
Добавим 50 кирпичей на разделку.

Арифметически это выглядит следующим образом:

В результате получается 530 кирпичей – необходимое число для постройки тридцатирядной печи-голландки.

Отдельно рассчитывается количество кирпичей на постройку дымохода. Оно определяется высотой и сечением дымохода. Таким образом, следует использовать формулу:

Используются такие параметры:

Чд – число рядов в дымоходе;
Н – число кирпичей в одном ряду дымохода.

Эти несложные расчёты позволят определить, сколько кирпича потребуется на постройку печи-голландки.

Выбор материалов

Прочность и долговечность камина зависят от качества материалов

Обращайте внимание на внешний вид кирпича: трещины и сколы не допускаются. Их можно использовать разве что на первом ряду основания

Песок и глина не должны иметь посторонних примесей и комков.

Основными строительными материалами для кирпичного камина являются красный и огнеупорный кирпич, глина и песок, цемент М300, М400 (для фундамента). Внешний слой принято делать из красного кирпича, топку и дымоход – из огнеупорного (шамотного).

Это предотвратит впитывание влаги из раствора и обеспечит крепость кладки. Готовность определяется просто: если из погруженного в воду кирпича перестают выходить пузырьки воздуха, – можно брать в работу.

Шамотный печной кирпич желтого цвета не подвергается деформации, выдерживает температуру до 1000. Медленно нагревается, но и затем медленно остывает, хорошо удерживая тепло. Поэтому он прекрасно подходит для кладки внутренних частей камина.

Одним из недостатков, правда, считается то, что кирпич невозможно разрезать на части из-за высокой прочности. Но производители учитывают этот факт и выпускают кирпичи разнообразной формы: прямой, клиновидной, трапецеидальной, арочной.

Как выбрать камин в зависимости от типа помещения, функциональности и финансовых возможностей

Камины из кирпича подойдут не для любого жилища. Если речь идет о кладке в частном доме, то здесь все проще: нужно лишь проложить дымоход (за исключением электрических моделей и биокаминов) выполнить все требования пожарной безопасности.

В многоэтажных домах сложней: лишь владельцы верхних этажей могут позволить себе маленький камин, да и то с условием, что соответствующие органы разрешат его установку. Ведь сейчас существуют стандарты, ограничивающие возможность устройства камина: размер помещения должен быть не меньше 20 м2,а высота потолков быть равной или превышать 3 метра.

Ну а теперь обратим внимание на критерии выбора. Причем рассмотрим мы не только самовозведенные камины, но и покупные изделия, которые пользуются не меньшей популярностью

Итак, для начала нужно определить назначение кирпичного или любого другого камина. Подумайте, для чего он требуется? Только в целях дизайна интерьера или, в том числе, для отопления дома?

Такой камин вполне может выполнять обе функции: отопления и дизайна

От этого будут зависеть особенности изготовления и схема кладки кирпича, а также устройство топки печи. Кстати, последний элемент может быть стальным или чугунным, а в отношении сырья — газовым или дровяным. Что касается его размера, то при его выборе нужно ориентироваться на габариты комнаты. Фронтальные печки, например, отлично смотрятся в большой гостиной, а угловые модели подходят для комнат поменьше.

Также при выборе уделите внимание материалам изготовления:

Профессионалы рекомендуют отдавать предпочтение натуральному камню или комбинированным вариантам из кирпича и камня. Бетонные конструкции также можно красиво оформить, например, клинкерной плиткой. Но выбирая данный материал, учтите, что установка стенок камина из бетона требует устройства сложной опалубки. Чугун – долговечный металл, он долго сохраняет тепло, но имеет тяжелый вес

В процессе выбора изделия нужно обратить внимание на качество чугуна. Правильно изготовленные камины делаются из толстых металлов, футерованных шамотом

Оригинальный островной камин из металла

Если стоимость камина не важна, то стоит приобрести один из современных вариантов, где высокий КПД горения обусловлен продуманной конструкцией. В них выделяемый газ сгорает снова и снова, вследствие чего сажа практически не образуется. Топки таких изделий работают в нескольких режимах горения: экономичный, “моментального обогрева” и “одна закладка”.

Выбор материала для дымохода

соблюдать все правила безопасности при возведении;
выбирать специальный кирпич, отвечающий всем нормам качества.

Только так вы достигнете намеченного результата. Говоря о том, какой кирпич нужен для дымохода, стоит отметить полнотелый вариант, так как он лучше всего подходит для возведения этого вентиляционного элемента.

Благодаря разнообразию и качеству современных строительных материалов вы можете оснастить печь или камин дымоходом из:

металла;
пластика (полимеры с разнообразным составом);
кирпича;
керамических стройматериалов.

И хотя многие идут по пути наименьшего сопротивления, выбирая полимерные или металлические трубы, дымовая труба из кирпича все еще не знает себе равных по популярности. Но не любой кирпич подходит для печных дымоходов. Чтобы не ошибиться, стоит разобраться с видами и правилами выбора этого стройматериала, а также узнать об этапах строительства дымохода.

Виды печей-каминов с дымоходом: чертеж и схема

Распространены несколько основных планов печей-каминов, которые располагаются в помещении, например, в частном доме.

Фото 1. Отопительная печь-камин из красного кирпича установлена в просторном помещении деревянного дома.

В качестве первого варианта рассматривается печка с большой лежанкой, которая представляет собой довольно крупную постройку, не подходящую для небольших домов.

Однако такая конструкция имеет ряд своих преимуществ:

Может выполнить функцию обогрева помещения. Если система дымовых каналов в такой печи сделана с учетом необходимости обогрева нескольких комнат, то от дымохода могут отапливаться также и помещения, которые расположены вдоль самого дымоотвода.

Фото 2. Чертеж простой отопительной кирпичной печи-камина с порядовкой и указанием размеров в миллиметрах.

В случае строительства конструкции с камерами для приготовления пищи, печка может заменить кухонную плиту или, в случае возникновения проблем с газоснабжением, выступать основным средством для приготовления различных блюд.
При необходимости, лежанка, возведенная в качестве пристройки к печи, может быть использована как дополнительное спальное место с обогревом.
Создание двух топок в такой конструкции позволяет отапливать только ту часть, которая необходима в конкретный момент времени, а использование обеих топок увеличивает теплоотдачу постройки.

Схема подобного сооружения выглядит следующим образом:

два поддувала с дверками, расположенными под топками – одно под камином, другое – под печью;

Фото 3. Схема многофункциональной кирпичной печки-камина с варочной поверхностью и второй топкой. Слева показано расположение дымовых каналов.

дымовые каналы для каждой топки, которые, при желании, могут быть объединены в один дымоход;
топка печи и собственно каминная часть, которые, при необходимости, могут быть выведены на противоположные стороны конструкции и, таким образом, будут располагаться в разных частях дома;
дымоход, который может идти через несколько помещений.

Важно! Большие габариты конструкции возникают из-за создания полноценной лежанки

Пристенная отопительная печка из кирпича

Этот вариант печки представляет собой довольно компактную конструкцию, предназначенную для отопления, а также для создания уюта. Она занимает гораздо меньше места в помещении, но для приготовления пищи ее использовать проблематично.

Ключевая особенность такого устройства – и камин, и собственно печка.

Они объединяются в конструкцию, которая может, при необходимости, топиться и играть роль обогревающего приспособления сразу на два помещения, к смежным стенам которых оно присоединено.

Чертеж такой конструкции выглядит следующим образом:

поддувало под печной топкой с системой дымовых каналов для отведения лишних газообразных продуктов горения;
топка с колосниковой решеткой и зольником;
топка камина с порталом и системой дымовых каналов для отведения дыма в дымоотвод;
дымопровод в виде единой трубы.

Справка! Варочная поверхность в такой конструкции отсутствует, что не позволяет готовить на ней. Печные каналы от каждой топки лучше объединить в один дымоход, что никак не ухудшит тягу, но позволит сэкономить на материале.

Вариацией подобной конструкции может служить печка-камин, у которой в основании лежит квадрат. Прибором зонируют помещения, если перед ним ставится такая дизайнерская задача.

Чем отличается многофункциональная печь для отопления

Этот вид отопительной конструкции представляет собой сложную конструкцию, которая отвечает сразу нескольким задачам:

обогрев помещения (может использоваться как в качестве самостоятельного отопительного прибора, так и в комплексе с имеющимися газовыми агрегатами);
приготовление еды, при условии монтажа соответствующих приспособлений в такую конструкцию;
декоративная задача при использовании камина.

По своим габаритам конструкция отличается тем, что может быть как очень большой (например, в случае, когда к ней пристраивается лежанка), так и относительно компактной (если используется ограниченное количество приспособлений для приготовления еды).

Ее схема выглядит следующим образом:

поддувала для печной и каминной топки;
под камином можно расположить нишу для просушки дров;
система дымовых каналов от каждого приспособления для приготовления пищи (если они топятся самостоятельно);
дымоотвод (может быть один на все топящиеся части печи, иногда конструируют самостоятельный элемент для каждой части).

Внимание! При расположении такой конструкции в доме лучше всего разместить ее каминной частью в гостиную или спальню, а топкой печи и приспособлениями для приготовления пищи – в сторону кухни

Требования, предъявляемые к кладке каминов из кирпича.

При планировании кладки камина, к нему должны предъявляться некоторые требования. В первую очередь, камин не должен создавать задымления. Благодаря работе камина воздух должен хорошо прогреваться. Также камин должен обладать эстетической красотой и подходить к интерьеру.

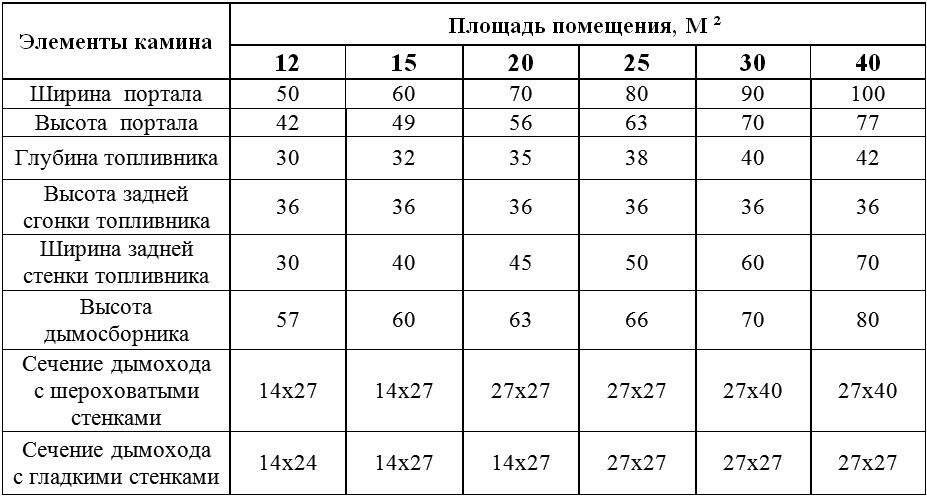

Размеры камина из кирпича в зависимости от площади помещения.

Перед тем, как начать строительство камина, должны быть определены параметры площади здания, в котором планируется возведение камина. В качестве примера можно рассмотреть расчет параметров веранды или же комнаты дачного дома, площадь которого равна 10, 15 и 20 м., а высота помещения при этом составляет от 3,3 до 3,5 м. В объеме помещение занимает 35, 50, 70 кубометров. Тогда отверстие топки будет приравниваться относительно данных объемов в соотношении 1:50-1:70, таким образом, это будет равняться около 0,2; 0,3; 0,4 м?. Учитывая эти размеры, величина портала топливника составит:

0,2 кв. м – 36х45см,
0,3 кв. м – 44х67см,
0,4 кв. м – 52х77см.

Глубину каминного топливника и высоту портала нужно соотносить как 1:2-2:3, причем, в процессе постройки обязательно должен быть обеспечен учет этих размеров, так как их важность очень высока. Ведь если глубина топки будет больше, чем ей полагается быть, произойдет значительное уменьшение теплоотдачи, а если глубина будет меньше, это будет способствовать задымлению

Таким образом, в данном примере глубина составит:

для 0,2 кв. м. 18–24 см.,
для 0,3 кв. м. 22–30 см.,
для 0,4 кв. м. 26–35 см.

Размеры дымовых отверстий каминов определяются топочной площадью, поэтому размеры дымоходного отверстия должны быть меньше в 8-15 раз, и это составит:

0,02 кв. м;
0,03 кв. м;
0,04 кв. м.

В случае строительства дымовой трубы из кирпича, ее размер будет определяться: 14х14 и 14х27.

В целях обеспечения большей способности камина отражать тепло, необходимо осуществить внутреннее оформление его стенок под углом. Таким образом, нужно проделать разворот наружу обеих боковых стенок, в то время, как задняя стенка должны быть наклонена вперед.

В области над каминной топкой осуществляется обустройство дымовой камеры, а между топливником и дымовой камерой выпускается карниз, называемый «перевалом». Перевал – это важная часть камина, поскольку он отвечает за предотвращение вылета сажи с искрами наружу, а также обеспечивает защиту от попадания дыма в помещение.

С целью выполнения кладки камина из кирпича своими руками, необходимо определение размеров, которые приводятся к модулю кладки кирпичом. При размерах кирпича 6,5х12х25 см шов при кладке должен составить порядка 0,5 см в толщину.

С целью вычисления общих размеров камина, необходимо точно знать его расположение в плане конкретного помещения, в которое он будет установлен. Самый оптимальный вариант расположения камина – это тот, при котором нахождение торцевых стен будет внутри в углу. Возведение камина у стены, смотрящей на стену с окнами, нежелательно, так как при недостаточно уплотненных окнах, построенный перед ними камин будет способствовать созданию сквозняков.

При долгом протапливании камина происходит сильный нагрев задних стенок трубы, в результате чего может начаться пожар, в доме, построенном из дерева. При таких условиях должно быть обеспечение противопожарных мероприятий.

Подготовительный этап

Выбор кирпича

При кладке дымохода для камина из кирпича необходимо учитывать некоторые факторы:

При подключении конструкции к камину используют огнестойки кирпич, потому что температура газов часто выше, чем 700 °C.
Чтобы обезопасить дом от возникновения пожара, переход от печи к дымоходу необходимо класть из кирпича, который изготовлен из шамотной глины.
Основную часть конструкции делают из красного кирпича без пережогов.

Расчет размеров дымохода для камина из кирпича

Наилучшей формой для кирпичной конструкции является цилиндр, поскольку углы, которые присутствуют в квадратной форме создают препятствие при выходе дыма — в них скапливается сажа и конденсат. Размеры конструкции зависят от мощности самого агрегата: на 1 кВт — 8 см? в поперечном разрезе дымохода. Высота каминной трубы должна быть от 6—7 метров, а горизонтальная площадь — 1 метр. Это нужно для обеспечения нормальной тяги. При создании колена для чистки предусматривается тройник. Более сложные конструкции предполагают создание отводы с углом в 45 °C.

Общие рекомендации

Подключить камин к дымоходу сложнее, если размер в диаметре отличается. В этом случаи подойдет редукционный переходник. При этом место соединения необходимо обработать герметиком. Также следует учесть тот факт, что конструкция должна расширяться к верху, чтобы конденсат не оседал на стенках. При строительстве рекомендуется устранить все шероховатости внутри стенок, нужно следить за герметичностью кладки.

Качественная теплоизоляция конструкции — гарантия безопасности работы по выведению дыма. Такая изоляция обеспечит дымоход от возникновения конденсата, предотвратит возгорание и обугливание. Часть трубы, которая возвышаться над домом, необходимо изолировать от ветра, мусора и осадков. Это делают при помощи дополнительной фиксации. В защите нуждаться потолок и стены, которые расположены около камина. Обезопасить эти места можно отделкой из негорючих материалов или закрыв металлическими пластинами.

Кладка дымохода

Даже если человек никогда ранее не сталкивался с кирпичной кладкой, при наличии нужных инструментов и пошагового руководства, он сможет возвести дымоход. Но если дом двухэтажный или у него сложная скатная крыша, тогда такое дело лучше доверить профессионалам.

Необходимые инструменты

Для возведения дымохода любой сложности понадобятся следующие инструменты по списку:

рулетка;
строительный уровень;
молоток кирка и его аналог с резиновым наконечником;
болгарка;
ведра или емкости для раствора;
кельма;
сито;
дрель с насадкой для размешивания раствора.

Технология кладки

Обустройство дымохода продумывают на этапе проектирования отопительного устройства, идеальный вариант, когда оно также кирпичное, но железная печь с кирпичной трубой тоже часто встречается и ее труба будет выполняться подобным образом.

Раствор нужно класть не толще 1 см, чтобы избежать последующего его растрескивания при прохождении сквозь дымоход горячих потоков воздуха.

Кладка печной трубы из кирпича своими руками выглядит следующим образом:

Определение размеров для шибера и распушки, подготовка раствора.
Выполнение первого ряда и проверка его уровнем. Каждые три-четыре ряда нужно очищать канал от излишков раствора.
Там где будет установлен шибер нужно закрепить рамку под него, но она не должна влиять на верхнее расположение кирпичей.
Подсчет количества рядов для выполнения всей распушки, затем ее обустройство, она должна дойти до потолочных балок, конструкция может быть квадратной или прямоугольной. Между ней и балками не должно быть зазоров, если такое проявилось при кладке нужно предусмотреть установку между ними упорных рамочных конструкций.
После подтягивания распушки к уровню крыши начинается выкладка выдры. Ее размеры будут больше, чем у предыдущего сектора дымохода, поэтому расширение должно происходить постепенно с учетом наклона крыши. Между нижней частью крыши и выдрой необходимо будет установить листы металла, которые уберегут чердак и деревянные стропила от атмосферных осадков.
Кладка оголовка, она выполняется над крышей, несет в себе также элемент декора, поэтому выполняется по-разному, но в его последний ряд желательно установить металлическую сетку-улавливатель от птиц и крупного мусора. Сверху оголовка обязательно фиксируется колпак.

Монтаж печных труб

Рассмотрим, как сделать дымовую трубу, на примере двух основных видов дымоходов: кирпичном и собранном из сэндвич труб.

Монтаж кирпичного дымоходного канала

Печные кирпичные трубы устанавливаются на прочный фундамент. Как правило, трубы из кирпича являются насадными или коренными. Для монтажа потребуется:

кирпич;
цементный раствор;
мастерок;
асбоцементный лист;
герметик.

На отопительное оборудование в месте присоединения дымохода, устанавливается изоляция из асбестового листа. Далее установка дымового канала производится по следующим правилам:

все ряды кирпича должны быть выложены в шахматном порядке;

Правильная кирпичная кладка

в местах перехода через потолок и крышу производится уплотнение кладки за счет увеличения внешнего диаметра. Внутреннее сечение трубы должно быть одинаковым на всей длине дымохода;

Распушка дымохода при прохождении через перекрытия

при проходе дымовой трубы через крышу требуется установить дополнительные опоры, укрепляющие несущую конструкцию;
обустройство выхода трубы на крышу производиться с помощью стального фартука;

Выход трубы на крышу

на крыше постройки должно располагаться как минимум 9 рядов кладки;
верх дымоходного канала защищается оголовком, предотвращающим дымоход от дождя и снега, а так же засорения сторонними предметами.

Монтаж дымоходного канала из сэндвич труб

Сэндвич трубы монтируются при помощи специальных фитингов, которые можно приобрести в специализированных магазинах. Для монтажа конструкции потребуются:

трубы и переходники;
герметик;
изолирующие перекрытия материалы;
инструменты, в состав которых входят: лобзик, шуруповерт, отвертка и так далее.

Монтируется металлическая дымовая труба своими руками по следующим правилам:

нижняя часть дымохода крепится к котлу или иному прибору отопления;
при помощи инструментов собирается конструкция до места прохода через потолок;

Начальный этап монтажа дымохода

переходы через стены изолируются жаропрочными материалами;

для обустройства перехода через потолок и выхода дымохода на крышу используются специальные переходники;

Переходник дымохода через перекрытие

проход трубы на крыше защищается фартуком;

Фартук для прохода через крышу

вверху дымохода крепится оголовок.

Оголовок для сэндвич дымохода

Печные трубы можно монтировать самостоятельно или доверить эту работу специалистам. Любые ошибки в расчете или монтаже конструкции могут привести к неработоспособности дымохода, что повлечет проблемы со здоровьем человека.

голоса

Рейтинг статьи

Как самостоятельно рассчитать параметры дымовой трубы

После выбора конструкции печных труб и места расположения дымохода необходимо произвести расчет печной трубы, который заключается в двух основных параметрах:

Расчет сечения печной трубы

Вычислить необходимую величину сечения трубы можно по формуле:

d? (квадрат требуемой величины) = 4*(объем газа)/величину пи (3,14)*W (скорость движения газа в трубе, принимается равной 2)

Объем газа зависит от вида сжигаемого топлива и рассчитывается как:

Объем газа = В(поправочный коэффициент, зависящий от применяемого топлива)*объем топлива*(1+температура выхлопного газа/273)/3600

Во избежание проведения сложных расчетов можно воспользоваться данными, выведенными профессионалами:

Мощность отопительного прибора, кВт	Необходимое сечение печной трубы, м
до 3,5	0,14*0,14
3,5 – 5	0,14*0,20
5 – 7	0,14*0,27

Расчет высоты печной трубы

Подсчет высоты труб необходим для покупки комплектующих и вычисления тяги конструкции. Для этого существуют два основных правила:

для обеспечения хорошей тяги общая длина дымовой трубы должна быть не меньше 5м;
высота трубы на крыше определятся, исходя из места ее расположения.

Высота дымоходной трубы в зависимости от места расположения

Устройство дымохода из кирпича

Камин является не простой отопительной системой. У теплого очага в зимние вечера собирается вся семья. Он приносит в дом не только тепло, но и радость, комфорт и уют от совместного времяпрепровождения. Перед началом работ по возведению дымохода для камина из кирпича своими руками, следует изучить схему строения конструкции, которая состоит:

Из насадной трубы. Эта часть устройства представляет собой строение для отвода дыма с задвижкой для регулировки тяги. Выкладывается она сразу за топочной системой.
Распушки. Является следующей частью устройства в виде расширения внешней части дымохода. Ее длина около 30 сантиметров. Она делает безопасным выход в потолке.
Стояка. Это часть конструкции, располагающаяся от пола на чердаке до кровли. В зимний период его следует качественно утеплять.
Выдры (крыза, мастер флеш). Устройство, защищающее чердак от попадания влаги. Представляет собой четырехгранный уплотнитель из резины или силикона.
Шейки. Часть дымохода, располагающаяся над кровлей и переходящая в конечный оголовок системы.

Конструкция состоит из 5 элементов

Если возводить конструкцию из кирпича своими силами окажется сложно, то всегда можно подобрать более простой вариант каминного дымохода из керамики и других материалов. Также возможно дополнить сооружение стальной трубой в газовых моделях.

Основные конструктивные элементы и требования к ним

Уличный камин, возводимый из кирпича, конструктивно состоит из следующих частей:

Основание топки, представляющее собой специальную площадку из огнеупорного кирпича. Предназначено для расположения на нём топлива и последующего сжигания. В твердотопливных каминах на нём устанавливают колосниковую решётку для удаления из топочной прогоревших углей. Расположение каминной решётки над фундаментом должно быть на уровне 8-10 см. Площадь основания топки составляет не менее 70% от площади топочной.
Устье камина – декоративный элемент, расположенный с внешней стороны топки. Его высота должна превышать глубину топливника до 2-х раз.
Дымовой карниз – представляет собой свод, расположенный над открытой частью топки.
Каминная доска – полка, которая крепится над дымовым карнизом и служит для размещения на ней различных украшений или предметов. Выполняет декоративную роль.
Каминный стол – защитное основание, предназначенное для защиты фундамента от воздействия высоких температур в топке.
Предтопочная площадка, выполняющая противопожарную роль. Располагается перед топкой, изготавливается из огнестойких материалов. Её размеры должны соответствовать следующим требованиям: выступать вперёд на расстояние от 50 см, быть шире портала на 25 см в обе стороны.
Топливник – ниша в камине, внутри которой сгорает топливо. С его фронтальной части тепловая энергия поступает наружу конструкции для обогрева. Может быть выполнена в виде различных форм: прямоугольной, арочной, трапецеидальной и других.
Дымоход – предназначен для отведения дыма за пределы камина.
Дымовая камера с задвижкой – служит для накопления тепловой энергии за счёт скопления дыма, а задвижка для регулировки тяги и процесса горения топлива.
Зольник – для сбора золы и последующего удаления без прекращения сжигания топлива.
Конвектор – колпак над камином, обеспечивающий переход от дымоходных каналов к трубе.
Дефлектор – защита трубы при значительных ветровых нагрузках, предотвращающая появление обратной тяги.
Искроуловитель – насадка на трубе, выполненная в виде оголовка, которая предназначена для улавливания искр и повышения пожаробезопасности. Представляет собой стальную сетку с размерами ячеек 3х3 мм.

Регулирование высоты

Для регулирования отопительного прибора по высоте используют специальные болты, которые устанавливаются на его ножки, или при помощи опор-подставок. Чтоб выставить необходимое расстояние от дна топливника кирпичной конструкции до пола, произведите укладку нескольких рядов кирпича. Основные требования до размещения топочной камеры по высоте:

нужно обеспечить расстояние до пола 300-400 мм;
если под топливником находится ниша для дров, это расстояние может быть больше;
при расчете размещения дна топочной камеры обратите внимание, что нужно учитывать конструкцию пола со всеми составляющими. Подумайте об этом на этапе планирования отопительной системы.

Расчет размеров камина

Заключение

Важно помнить, что каминная дымоотводная система должна быть безопасной конструкцией, чтобы продукты сгорания не отравляли людей, пользующихся камином. Даже мелкие огрехи могут привести к пожару, отравлению чадным газом

Чтобы придать эстетичный вид, кирпичный дымоход, возведенный своими руками, отделывается штукатуркой с армволокном. Как вариант, допускается облицовка плиткой — керамической, гранитной, иногда фасадной из искусственного камня.

Малейшие сбои в проектировании и строительства дымохода с высокой долей вероятности приведут к его растрескиванию. Через трещины, в свою очередь, в дом могут попадать угарные газы. Со временем дымоход может просто разрушиться

По этим причинам важно подойти к изучению вопроса с особой педантичностью

О чем эта статья

Размеры каминов из кирпича
