Как разметить фундамент

Делаем разметку своими руками

Теперь от теории давайте перейдем к практике. Мы узнаем, как сделать разметку под ленточный фундамент, имея запас знаний. Процесс следующий:

1. Первым делом натяните веревку строго параллельно тому объекту, от которого вы отталкиваетесь, делая дом. Это может быть забор. Для идеальной точности размещения шнура, используйте опоры, установленные на одинаковом расстоянии от объекта (забора).
2. Соедините опоры веревкой. У вас получилась одна линия. Теперь нужно сделать вторую, проходящую под прямым углом. В этом вам поможет принцип египетского треугольника, который описан выше. Приложите его одной стороной, чтобы наметить прямой угол. Как вариант использование гидроуровня. Две веревки, образующие прямой угол нужно соединить в этой точке.
3. Теперь нужно обозначить на веревке размер каждой стены и сделать соответствующие отметки в этих местах.
4. В результате у вас получается, что при прямоугольной конструкции дома в обозначенных точках сойдется диагональ, которая будет образовать некую длину, например, 13 м. В случае когда дом квадратной формы, треугольник получится не простым, а с равнобедренными сторонами.

В работе потребуется сдвинуть веревку в ту или иную сторону, чтобы довести угол до идеала. После всех расчетов можно выполнять разметку второй половины постройки и дополнительных помещений.

Обратите внимание! Дополнительные помещения, такие как баня, веранда или балкон, нужно размещать по стене жилого помещения. Так как речь идет о ленточном фундаменте, то нужно натянуть не одну линию, а сделать их две, чтобы образовалась лента

Достаточно отступить от исходной линии расстояние, равное ширине будущей ленте. Так, вы сделаете внутренний контур. Повторимся, что после того, как вы полностью сделали разметку под фундамент, нужно все еще раз проверить рулеткой. Все должно быть ровно и сходиться с планом фундамента

Так как речь идет о ленточном фундаменте, то нужно натянуть не одну линию, а сделать их две, чтобы образовалась лента. Достаточно отступить от исходной линии расстояние, равное ширине будущей ленте. Так, вы сделаете внутренний контур. Повторимся, что после того, как вы полностью сделали разметку под фундамент, нужно все еще раз проверить рулеткой. Все должно быть ровно и сходиться с планом фундамента.

Вот и все, согласно этой разметке можно приступать к земельным работам, начиная рытье котлована. Много людей считают разметку под фундамент мелочью, которой не стоит уделять особого внимания. Но, если ее сделать неправильно, или не сделать вовсе, то 100% гарантируем вам то, что добиться идеально ровного и правильного фундамента под дом будет невозможно. Поэтому нужно быть особо внимательными и осторожными. А чтобы вам было легче, мы подготовили специальный материал, из которого вы наглядно увидите процесс сооружения. Разметка фундамента своими руками видео:

Особенности и нюансы разметки фундамента

В связи с тем, что многие строительные операции с целью снижения общей стоимости работ будущие домовладельцы стараются выполнить своими руками, на том, как распланировать фундамент под дом следует остановиться подробнее.

После определения расположения будущего дома относительно имеющихся строений на данном и соседних участках, а также относительно ограждения можно приступать к разметке фундамента. Начинают ее с установки первого колышка, определяющего один из углов будущего основания.

В качестве опор для шнура можно использовать обрезки деревянных реек достаточной толщины или стальной арматуры длиной не менее метра. Во избежание самопроизвольного извлечения из почвы колышки следует забивать не менее чем на половину длины.

К первому установленному стержню привязывают шнур. Отмерив отрезок необходимой длины, равной одной из сторон будущего фундамента, устанавливают второй колышек. Направление первого шнура выбирают либо по сторонам света, ориентируясь по компасу, либо по направлению границ участка. Последний вариант предпочтителен на небольшой территории.

Следующий этап – установка третьей опоры. В большинстве случаев она должна располагаться так, чтобы стороны фундамента образовывали прямой угол. Для правильной разметки его на строительной площадке необходимо вспомнить основу геометрии – теорему Пифагора, согласно которой квадрат большей стороны прямоугольного треугольника равен сумме квадратов остальных его сторон.

В нашем случае самой длинной будет диагональ (отрезок, соединяющий противоположные углы) нашего фундамента, а более короткими отрезками – его стороны. Используя не сложные вычисления, установили, что длины сторон треугольника с прямым углом соотносятся друг с другом как 3:4:5. На практике это используют следующим образом:

1. на первом шнуре от углового колышка откладывают расстояние в три метра и вяжут узел или привязывают яркую ленту;
2. на втором отрезке откладывают 4 метра и аналогично делают метку;
3. натягивают второй отрезок необходимой по проекту длины и контролируя с помощью рулетки расстояние между метками, которое должно составить 5 метров, вбивают третий колышек.
4. Последний четвертый колышек располагают равноудаленным от установленных ранее первого и третьего. Расстояние до него определяется длиной сторон будущего фундамента.

Весь процесс лучше выполнять с напарником, так как правильно сделать разметку участка под фундамент своими руками в одиночку достаточно сложно.

Значительно проще выполняется разметка фундамента с помощью лазерного нивелира. Этот инструмент позволяет получить два взаимно перпендикулярных световых луча на горизонтальной плоскости. Используют лазерный уровень для строительства фундамента следующим образом:

1. аналогично первому варианту вбивают первый колышек;
2. над ним на треноге устанавливают нивелир и настраивают его на проекцию перпендикулярных лучей;
3. с помощью рулетки или лазерного дальномера откладывают необходимые длины сторон фундамента и устанавливают опоры для шнура;
4. от любой из них аналогично выполняют разметку следующих сторон.

Следует отметить, что большинство лазерных нивелиров не позволяют получить лучи, хорошо видимые при ярком освещении. Это вносит определенные коррективы в работу. Данный этап лучше выполнять в сумерках, так как правильно разметить ленточный фундамент для дома лазерным уровнем днем практически не возможно.

После установки всех колышков и шнуров по периметру необходимо проконтролировать правильность разметки. Для этого можно отбить диагональ фундамента. У правильного прямоугольника они должны быть равны. Убедившись в этом можно приступать к дальнейшим работам на площадке.

Таким образом, в рамках обзора мы не только рассмотрели, как сделать разметку под фундамент тем или иным образом, но и выяснили ряд основных нюансов при выполнении данного вида работ. Помните, что ошибки, допущенные в самом начале строительства исправить будет практически невозможно.

Инструмент и расходные материалы для разметки:

1. Лазерный уровень с дальномером.
2. Штатив для уровня.
3. Рулетка 50 м.
4. Топор.
5. Пила.
6. Капроновый шнур 100 м.
7. Маркер.
8. Колышки – молодая осина из ближайшего леса.

Инструмент для разметки фундамента.

Разметке участка под устройство фундамента предшествовала его расчистка и нивелирование поверхности. Первоначально купленный и примененный бензиновый триммер Patriot показал свою полную неэффективность в борьбе с высокой травой и вышел из строя через 2 часа работы. Поэтому, был задействован трактор с ковшом, который снял верхний дерновой слой, вмести с травой, и выровнял неровности участка.

Выравнивание участка под строительство дома.

Согласно утвержденному плану строение воздвигается в дальнем от красной линии углу участка на расстоянии 3000 мм от границ участка.

Ориентируясь на обозначенные границы участка, были определены две стороны будущей траншеи под фундамент. Для построения правильного угла в 90° были проведены вычисления, позволившие определить длину гипотенузы треугольника с катетами 6 и 7 метров.

Согласно формуле: A2 + B2 = C2 было получено значение: 36 + 49 = 85. Квадратный корень из числа 85 равен 9,219 — длина диагонали фундамента.

Длина сторон траншей проверялась дважды: с помощью рулетки (50 метров) и лазерного дальномера. Погрешность в пределах 3-5 мм. Для удобства сведения углов использовалась бичевка из капрона с заранее вымеренной длиной – 92190 мм отмеченной маркером.

В полученных точках были забиты колья. Построение второго равнобедренного треугольника производилось аналогично. После установки колышков, определивших середину ширины будущего фундамента, были перепроверены обе диагонали. Погрешность уложилась в пределы 5 мм. После определения точек и установки колышков между ними была натянута тонкая капроновая нить, позволяющая ориентироваться визуально.

Разметка ширины траншеи фундамента.

По диагонали от противоположных углов будущей траншеи были забиты по паре колышков, которые задали необходимую ширину траншеи. В нашем случае – 400 мм. Между ними была натянута тонкая капроновая нить, служившая ориентиром для землекопов.

С помощью лазерного уровня на колышках была отмечена высота фундамента, которая, вне зависимости от рельефа, служила ориентиром для глубины будущей траншеи.

Был определен объем грунта, который необходимо будет заместить после откопки траншеи. Он составил 0,7 х 0.4 х 26 = 7,28 м3 грунта. Для устройства подушки под ленточный фундамент из ФБС на глубину промерзания грунта было закуплено 5 м3 строительного намывного песка и 2,5 м3 дорожного гравия фракции 20-40 мм.

Песок для подушки фундамента.

После откопки траншеи на глубину 700 мм рабочие засыпали её песком на 400 мм и утрамбовали. Далее отсыпка велась гравием.

Общая толщина фундаментной подушки составила 600 ± 50 мм. 100 мм глубины траншеи были оставлены для заглубления фундаментных блоков во избежание горизонтальных подвижек.

Засыпка подушки под ленточный фундамент.

Общее время на разметку, выемку грунта в траншее и засыпку песчано-гравийной подушки силами 2 землекопов составило около 20 часов (2 дня). Стоимость работ, с учетом стоимости расходных материалов (строительные перчатки), и однократного обеда для 2 рабочих составила:

1. Выемка грунта и засыпка песчано-гравийной подушки – 2 500 рублей.
2. Работа трактора (2 часа) по очистке и выравниванию участка, обустройству подъездной грунтовой дороги (30 метров) – 3 000 рублей.
3. Песок строительный намывной (5 м3) с доставкой – 3200 рублей.
4. Щебень дорожный фракции 20-40 мм. (2,5 м3) с доставкой — 1380 рублей.

Итого: 10 080 рублей.

Работы по обустройству фундамента считаются наиболее трудоемкими и дорогостоящими. Реальная стоимость первого этапа — оказалась ниже расчетной по проекту на 70%.

Разберем на примере порядок действий при утеплении дома из пеноблоков снаружи минеральной ватой.

Разберем плюсы и минусы газобетона, его характеристики и назначение, технологию кладки и устройства перекрытий. Что нужно учесть при проектировании.

Отличительные черты, которыми обладает монолитно-каркасный дом. Плюсы и минусы, характеризующие его при возведении и эксплуатации. Инвестиционная.

Технология отделки ступеней крыльца дома тротуарной плиткой и облицовочным кирпичом на примере с фото.

В статье изложена последовательность возведения гостевого дома, из деревянных клееных конструкций, на ленточном фундаменте. Основные правила и.

Пошаговая инструкция разметки фундамента

1. На начальном этапе следует отбить границы участка, для этого по его углам вбиваем колья и натягиваем по периметру веревку.

2. Соблюдая план строительства, отмеряем необходимое расстояние, от лицевой стороны участка до дома. Для этого берем рулетку и отмеряем по границы участка от левого и правого угла одинаковое расстояние, указанное в проекте и вбиваем колышки, далее натягиваем веревку от одной точки к другой.

3. На полученной линии отмеряем первую сторону фундамента. Соблюдая проектные данные, откидываем от края участка расстояние, на котором будет находится дом, и вбиваем колышек. Далее от этой точки отмеряем размер стороны будущей основы дома и вбиваем второй колышек.

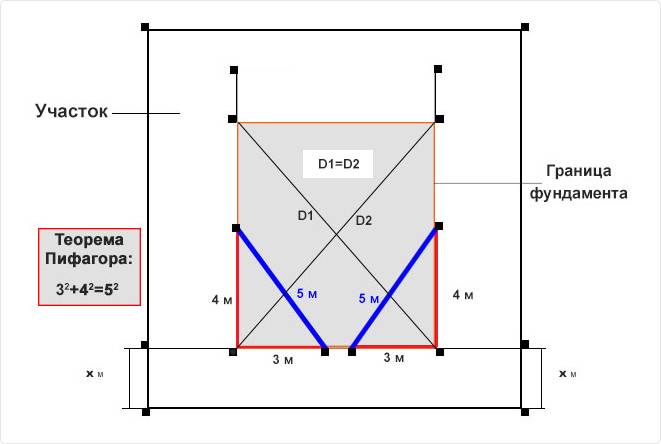

4. Для дальнейшего процесса разметки фундамента используем теорему Пифагора из геометрии, чтобы получить прямой угол. Для этого, от крайних точек полученной стороны откидывает линии по направлению будущих сторон, и выставляем на полученных линиях треугольник в отношении 3м:4м:5м, как показано на рисунке. Почему именно 3:4:5? Все благодаря теореме Пифагора, так как она гласит, что сумма квадратов длин катетов прямоугольного треугольника равна квадрату длины гипотенузы. Таким образом, получаем две линии отходящих от одного и второго края первой стороны фундамента под прямым углом, забиваем временно колышки.

5. Полученные перпендикуляры имеют размер 4 метра, это размер мал для того чтобы разметить фундамент под дом, так как средний размер дома 10 на 10 метров. Чтобы удлинить перпендикуляр, следует взять длинную веревку и натянуть так чтобы две точки, на краю первой стороны основы дома и на конце перпендикуляра стали на одной линии. Уловив их на одном уровне, вбиваем колышек, делаем это с запасом, если фундамент 8 метров в ширину, то колышек вбиваем через 10 метров, чтобы в будущем установить обноску на подходящем расстоянии от дома.

6. На полученных прямых отмеряем две стороны фундамента, размеры берем из проекта. Устанавливаем колышки, и соединяем их ниткой. В итоге получаем все четыре внешние стороны фундамента. Для проверки меряем диагонали, они должны быть равными, погрешность в несколько миллиметров считаю не значительной. Полученные в процессе разметки стороны фундамента, надо удлинить для переноса их на обноски.

7. Получив внешний контур фундамента, отмеряем от него расстояние до внутренних сторон, с помощью рулетки и угольника, вбиваем колышки и натягиваем по ним шнур. После этого можно приступить к копке, но есть одно но, перед этим надо обязательно установить обноски. Установка обносок нужна для точного монтажа опалубки и разметки стен дома.

8. Процесс установки обносок начинаем с выкапывания ямок для столбиков, в местах расположения осей, так чтобы ось проходила по центру доски обноски. Устанавливаем столбы в ямы приблизительно на одном уровне, засыпаем их, и утрамбовываем вокруг песок для хорошей устойчивости обноски, столб при этом равняем по уровню. Так же для увеличения устойчивости столбиков пользуются раскосами. Для их установки берем кол, вбиваем в землю напротив каждого столба обноски. После сбиваем кол и столб доской. Доску, соединяющую столбики обноски, прибиваем на 10-20 см. выше высоты будущего фундамента

Обратите внимание на расстояние обносок друг от друга и до дома, делаем его таким, чтобы между ними в будущем могла спокойно подъезжать техника

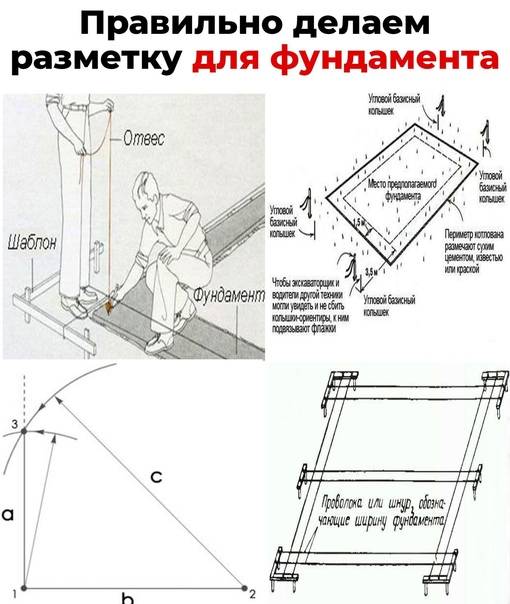

9. Теперь с помощью отвеса переносим нашу ось на доску и вбиваем гвоздь. Таким образом, переносим все натянутые оси на обноски, проделав это, можно считать процесс разметки фундамента под дом оконченным.

Разметка более сложного фундамента производится по тому же принципу, просто разбейте образно фундамент дома на несколько частей в виде прямоугольников и квадратов, разметьте основную часть, далее остальные как будет удобнее, все зависит от проекта дома, главное в процессе разметки придерживайтесь теоремы Пифагора.

Другие статьи о фундаментах:

• Какие виды фундамента бывают?
• Мелкозаглубленный ленточный фундамент на пучинистых грунтах.
• Как утеплить фундамент дома снаружи пенополистиролом.

Инструкция по разметке прямоугольного фундамента

Способ 1. Правила золотого треугольника (т.Пифагора)

Рассмотрим на примере построение прямоугольного фундамента с размерами 6х8м с помощью золотого треугольника (т.Пифагора).

1. Размечаем первую сторону фундамента. Это самая простая часть в построении нашего прямоугольника. Главное, что нужно помнить. Если хотим чтобы наш фундамент (дом) был параллелен одной из сторон забора либо другого объекта на участке или за его пределами, то первую линию нашего фундамента делаем равноудаленной от выбранного нами объекта. Данную процедуру мы описывали выше. Для размещения первой бечевки можно использовать колушки, прочно закрепленные в грунте, но в идеальном варианте для данной цели использовать обноску. Ее и будем использовать. Расстояние между обносками для данной стороны сделаем 14м: между обносками и будущими углами по 3м и 8м под фундамент.

2. Натягиваем вторую бечевку максимально перпендикулярно первой. Идеально перпендикулярно на практике натянуть сложно, поэтому на рисунке мы также отобразили ее не много  отклоненной.

3. Скрепляем обе бечевки в точке пересечения. Скрепить можно скобкой либо скотчем. Главное чтобы надежно.

4. Приступаем к формированию прямого угла с применением теоремы Пифагора. Будем строить прямоугольный треугольник с катетами 3 на 4 метра и гипотенузой 5 метров. Для начала отмеряем на первой бечевке  4 метра от места пересечения бечевок, а на второй 3 метра. Ставим отметки на шнурке с помощью скотча (прищепка и т.п.).

5. Соединяем рулеткой обе отметки. Один конец рулетки фиксируем у отметки в 4 метра и ведем в сторону отметки в 3 метра на другой бечевке.

6. Если у нас прямоугольный треугольник, то обе отметки должны сойтись при расстоянии в 5 метров. В нашем случае отметки не сошлись. Поэтому перемещаем бечевку в нашем случае вправо до того момента когда отметка на 3 м совпадет с делением рулетки на 5 м.

7. В итоге у нас получился прямоугольный треугольник с углом в 90? между двумя бечевками.

8. Больше отметки нам не нужны и их можно убрать.

9. Приступаем к построению прямоугольника. Отмеряем на обеих бечевках длины сторон нашего фундамента 6 и 8 метров соответственно. Ставим отметки на бечевках.

10. Натягиваем третью бечевку максимально перпендикулярно к первой бечевке. Скрепляем обе бечевки на отметке в 8 м.

11. Натягиваем четвертую бечевку максимально перпендикулярно ко второй бечевке. Скрепляем обе бечевки на отметки в 6 метров.

12. Делаем отметки на третьей бечевке 6 метров и на четвертой 8 метров.

13. Чтобы получить четырехугольник с прямыми углами в нашем случае необходимо, чтобы обе отметки на третьей и четвертой бечевках совпали. Для этого перемещаем обе бечевки до момента соединения отметок.

14. В итоге, если все правильно измерили, то у нас должен получиться правильный прямоугольник. Давайте проверим, получился ли он с помощью измерения диагоналей.

15. Измеряем длины диагоналей. Если они одинаковые, как в нашем случае,  мы имеем правильный прямоугольник. Диагонали имеют одинаковую длину и в равнобедренной трапеции. Но у нас известен один угол в 90?, а в равнобедренной трапеции таких углов нет.

16. Готовая разметка прямоугольного фундамента с применением теоремы Пифагора.   www.gvozdem.ru

Способ 2. Паутина

Очень простой способ сделать разметку в виде прямоугольника с углами в 90?.  Самое главное что нам понадобится — это бечевка, которая не растягивается, и точность ваших измерений с помощью рулетки.

1. Нарезаем куски бечевки, которые нам понадобятся для формирования разметки. В данном примере мы строим фундамент со сторонами 6 на 8 метров. Также для правильного построения прямоугольника нам понадобятся равные диагонали, которые для прямоугольника 6 на 8 метров будут равны 10 метрам (т.Пифагора описана выше). Также нужно взять запас длины бечевок на крепление.

2. Соединяем нашу «паутину» как на рисунке. Скрепляем стороны с диагоналями в 4 местах по углам. Сами диагонали в точке пересечения скреплять не нужно.

3. Натягиваем первую бечевку (точки 1,2). Крепить ее будем с помощью колышков. Главное чтобы колышки крепко держались в земле и при натяжении нашей конструкции их не увело. Этот важный момент нужно учесть.

4. Натягиваем угол 3. Главное условие чтобы бечевка  1-3 и диагональ 2-3 не провисали и были максимально натянуты.  После фиксации с помощь колышка в точке 3 мы имеем угол в точке 1 в 90?.

5. Натягиваем угол 4 и устанавливаем колышек. Следим, чтобы бечевка в точках 2-4, 3-4 и диагональ 1-4 не провисали и были максимально натянуты.

6. Если соблюдены все условия, то в результате у нас должен получиться прямоугольник с углами максимально близкими 90?.

Начало работ

В качестве общего метода можно привести разметку ленточного фундамента. Вынос на местность ленты или отдельных опор (столбы, сваи). Отличается несущественно. Проще всего разметить землю под плитный фундамент. Здесь достаточно обозначить углы и стороны плиты.

Схема поэтапной разметки контура фундамента

Начинают подготовку участка к строительству с нахождения первой точки. Ею может служить любой угол дома. Для ленточного и других типов фундамента потребуется найти внешнюю сторону угла. При выполнении чертежей или эскизов рекомендуется привязывать строящийся объект к уже существующим или границам участка.

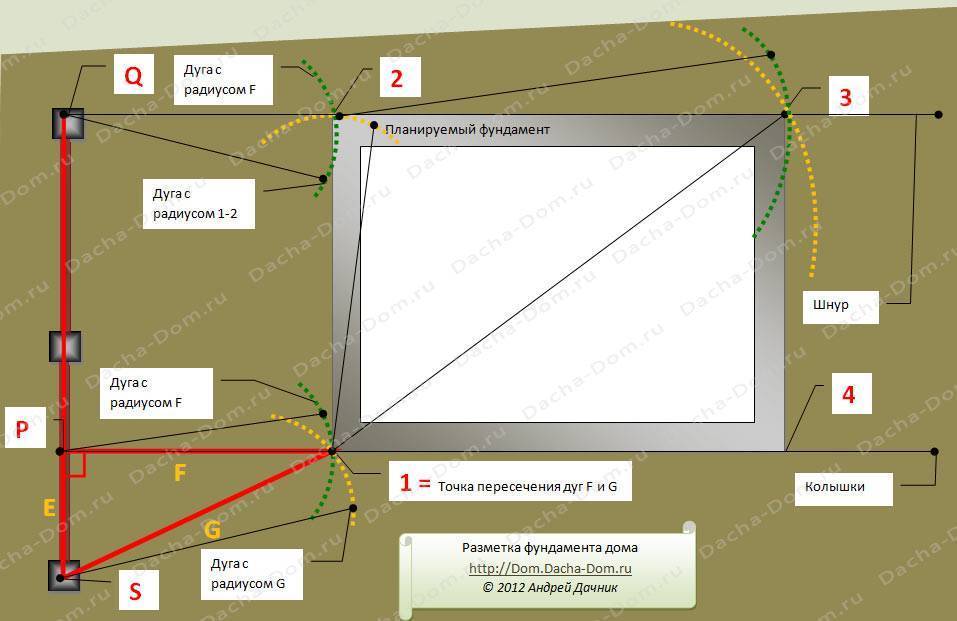

Определив первую точку, нужно построить прямой угол. Проще всего это сделать методом «Египетского треугольника». Для начала нужно отметить угол с небольшой длиной сторон, воспользовавшись строительным угольником. Далее в одну сторону откладывают величину, делящуюся на 3 (удобно отложить 3 или 6 метров, такая большая длина уменьшит погрешность измерений), а в другую сторону делящуюся на 4 (если в предыдущем случае отложено 3 метра, то следует принять длину стороны 4 метра, а если 6 метров, то — 8).

После проверяют соответствие угла значению 90 градусов. Для этого нужно измерить расстояние между концами отложенных отрезков по кратчайшему пути. Если использовались отрезки 3 и 4 метра, то длина диагонали должна составлять 5 метров. Если отрезки равнялись 6 и 8 метрам, то диагональ при ровности угла будет 10 метров. Если значения не совпали, необходимо выравнивать угол до соответствия условию.

Чтобы выполнить работы правильно, необходимо также четко представлять конструкцию разметки.

Внутренние границы наружной ленты и внутренние стены обозначают шнуром, который на гвозди прибивается к обноске. Наружную обноску из дерева можно выполнить как сплошной, так и с разрывами.

После нахождения первого угла работу по разметке ленточного фундамента простого прямоугольного сечения ведут в следующем порядке:

Процесс нанесения разметки под основание

1. Нахождение второй и третьей точки путем откладывания длин стен. Построение от этих точек углов 90? и их проверка. В каждую точку забываются вешки.
2. Нахождение последней четвертой точки и завершение построения контура здания. Проверка угла.
3. Проверка диагоналей. Они должны соответствовать чертежу. Если дом как в рассматриваемом случае прямоугольный в плане, диагонали должны быть равны. Тоже правило действует для квадрата.
4. Забивка колышков по внешнему периметру, натягивание шнура.
5. Прибивка к колышкам горизонтальных реек. Сделать это нужно примерно на середине высоты вертикальной стойки или по ее верхнему краю.
6. Далее выполняют разметку внутреннего контура. Для этого от внешнего отступают на ширину фундамента и также обозначают с помощью колышков и шнура (рейки).
7. Проверка внутренних углов и диагоналей.
8. Разметка внутренних стен и проверка углов их сопряжения с наружными.

После завершения разметки с участка под дом снимают верхний слой плодородной почвы и выкапывают траншею. При устройстве ленточного фундамента для здания с подвалом вместо траншеи необходимо сделать котлован. Устройство внутренней части разметки в этом случае не требуется до начала разработки грунта. Шнур для разметки внутренней границы протягивают после землеройных работ, прикрепляя его к внешним рейкам на необходимом расстоянии.

Точное нахождение точек при помощи теоремы Пифагора

Разметка фундамента своими руками не требует сложной техники. Но если планируется довольно большая стройка, для уменьшения трудозатрат потребуется нивелир (лазерный уровень). С его помощью все необходимые геометрические измерения, в том числе проверку углов, можно проводить в минимальные сроки. Для частного домостроения достаточно простейших приборов.

Чтобы обноска ленточного фундамента не помешала проведению земляных работ, правильно будет выполнить ее с отступом 50 см во внешнюю сторону от проектных значений.

Для отдельно стоящих фундаментов, так же как и для ленточного сначала выполняется наружная обноска, а после натягивается шнур для обозначения опор.

Если выполнить работы по разметке правильно, при строительстве здания не возникнет сильных отклонений от проектных значений (при условии соблюдения технологии монтажа стен и их ровности). Обноска и разметка для фундамента позволит построить дом без дополнительных мероприятий по подгонке элементов дома к имеющимся размерам.

Разметка осей и углов – вынесение реперов за пределы периметра фундамента

Исходным пунктом всей разметки должна быть точка на местности, которая точно «привязана» к плану участка. Чаще всего это угловая точка, обычно связанная, с так называемой, «красной линией» – границей вашего участка и общественной территории, на которой ни вам, никому другому застройка не разрешена. Пересечение границы вашего и соседнего участка с «красной линией» и даст такую точку. Ограждение вашего участка должно быть расположено внутрь от красной линии.

Обычно дом располагается от этого ограждения и от соседского забора на расстояниях:

• по санитарно-бытовым нормам, определенным СНиП 30-02-97, п. 6.7: не менее 3 м;
• по противопожарным нормам СП 42.13330.2011п.7.1: не менее 6 м от окон до стен соседского дома или гаража, бани, сарая и пр., не менее 3 м – от жилого дома до границы соседнего участка.

Поэтому нужно отступить на указанное расстояние или дальше и можно начинать разметку фундамента своими руками.

А. Устанавливается на местности «красная линия». Если хозяин собирается строить дом точно на нормированном расстоянии от «красной линии», то лучше для разметки будущих углов дома пригласить профессионала-землемера. Но чаще всего отступают на 1 – 1,5 м от этих ограничений.

Точная ориентация по сторонам света. Она возможна на большом расстоянии от «красной линии». Но обычно ориентируются на осевую линию улицы или дороги.

Если сделать разметку углов фундамента колышками, забивая их точно в точках будущих углов дома, то при копании траншеи разметочные колышки обязательно попадут в траншею.

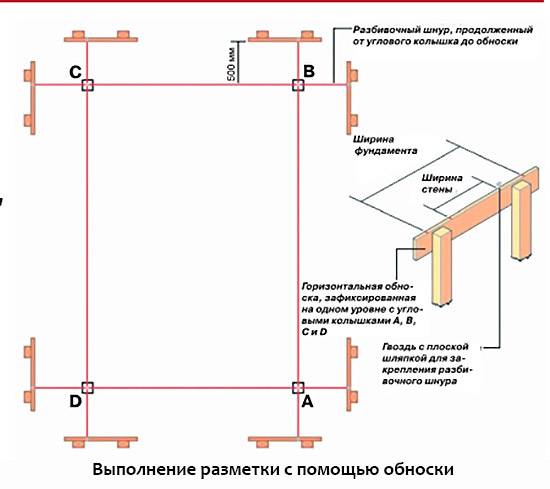

Поэтому разметка участка под фундамент начинается с того, что за пределами траншеи или котлована, а точнее – за пределами зоны работы экскаватора, устанавливаются деревянные рамки-опоры. Они называются обносными досками или брусьями, а попросту – обносками. Некоторые «эксперты» называют их «скамеечками». На них натягиваются шнуры или проволока. Места пересечений шнуров дадут нужные точки разметки, но не на грунте, а «висящие» в воздухе. Эти «точки» позднее переносят на грунт или на опалубку.

На верхнем бруске обноски забиваются три или пять гвоздиков-меток:

• в центре – осевая метка, для оси стены фундамента;
• справа и слева от осевой – метки ширина стены фундамента;
• еще дальше – ширина подушки под фундамент.

Шаг 1. Разметка начальной стороны.

Начинаем со стороны, которая ближе к «красной линии».

На 1 – 1,5 м наружу от любого угла забиваем две обноски. Натягиваем осевой шнур. С помощью водяного уровня устанавливаем верхнюю часть брусков обносок на высоте «0». Отступив на 1 – 1,5 м забиваем в землю первый колышек – делаем начальную точку. От нее отвесом «поднимаем» точку на шнур. Отмеряем на шнуре длину стены по осям и делаем на нем метку. Опускаем точку на грунт и забиваем второй колышек. Между колышками – ось первой стены.

Шаг 2. Разметка стороны, перпендикулярной к начальной.

Используя теорему Пифагора и, зная длины сторон фундамента, рассчитываем длину его диагонали (по осям). На обноске перпендикулярной стороны, на осевом гвозде крепим конец шнура и натягиваем его на противоположную обноску. От пересечения с осевым шнуром отмеряем длину по осям второй стороны и делаем на шнуре оси второй стороны отметку. На свободном куске шнура завязываем узлы на длине диагонали по осям. Один узел закрепляем на метке оси третьей стороны и натягиваем второй узел в сторону противоположной обноски второй стороны. Совместив второй узел с меткой на шнуре второй стороны и, натянув шнуры, получим первый прямой угол.

Иной способ построения прямого угла – способ «египетского треугольника». На шнуре первой оси от его пересечения со второй осью отмеряем 4 метра или расстояние, кратное этой величине. На шнуре второй оси отмеряем 3 м или в той же мере кратное расстояние. Делаем на шнурах отметки и замеряем рулеткой между ними расстояние. Оно должно быть 5 м. Передвигая второй шнур относительно точки пересечения с первым, добиваемся точного значения – 5 м. Угол в этом случае будет прямой.

Шаг 3. Проделываем эти операции еще два раза и получаем еще два прямых угла.

Последние действия должны проходить в зоне одной точки – виртуальном угле фундамента, противоположном первому углу. Если все измерения делались аккуратно, а расчеты безошибочно, то два последних узла должны совпасть.

Шаг 4. Проверка прямоугольности разметки.

Из школьной геометрии известно, что обе диагонали квадрата или прямоугольника равны. Поэтому проверку делают, измерив длину обеих диагоналей и сравнив их.

Разница в несколько сантиметров допустима. Разметка осей фундамента закончена.

Создаем арматурные каркасы для наших свай

Для данной задачи будем использовать арматуру с диаметром 10мм. Арматурный каркас можно изготавливать в 2 вариантах: с армированием уширения столба и без армирования уширения. Насколько нужно армирование уширения столба вопрос спорный и может быть решен только в результате точных проектных расчетов с учетом всех технических характеристик материалов, нагрузок и с учетом всех возможных факторов. Поэтому в данной статье пойдем по сложному пути и рассмотрим более надежный вариант армирования пятки столба.

План работ. Заготавливаем 4 прутка длиной  где-то 2,4 м (1,65м в земле + 0,3м над землей + 0,3 для связи с ростверком + 0,1м для пятки столба). Для армирования уширения столба будем загибать концы арматуры, чтобы она имела вид буквы L. Длина загиба будет зависеть от диаметра пятки в том месте,  где будет происходить ее армирование (3-5 см от низа уширения). В нашем случае длина загиба  где-то около 10-13см. После того как прутки у нас готовы сшиваем их в арматурный каркас. Сварка здесь, разумеется, не подходит, поэтому связывать будем с помощью вязальной проволоки. При этом связь делаем не очень прочной, чтобы была возможность прокрутить арматуры по своей оси. Желательно сделать засечки на концах верха арматуры, чтобы был ориентир, на сколько крутить арматуру, чтобы она разместилась в нашем уширении под нужным углом.

Если вы решили делать арматурный каркас без армирования уширения, то в этом случае делаем все то же самое, что и выше, только связь арматур делаем жесткой (сваркой либо вязальной проволокой).
