Как отрегулировать радиаторы своими руками

Регулирующая трубопроводная арматура

Каждый элемент трубопроводной арматуры является обязательной частью системы и подбирается по определенным характеристикам к тому или иному ее типу. В перечень регулирующих устройств входят:

• регулирующие клапаны;
• расходомеры;
• терморегуляторы;
• гидравлические балансировочные клапаны.

Полнопроходные задвижки, радиаторные термостатические вентили, шаровые краны — регулирующие функции не выполняют, а только полностью перекрывают или открывают проток рабочей среды через какие-либо участки трубопровода. К примеру, для обслуживания или ремонта оборудования, а также в случаях прорывов труб. Перед балансировкой необходимо провести тест: запустить систему с открытыми запорными кранами, чтобы проверить, правильно ли работает насосное оборудование.

С какой целью проводится регулировка

К основным факторам, которые приводят к появлению необходимости изменять параметры системы при помощи запирательных механизмов относят:

1. Обеспечение свободной циркуляции носителя тепла внутри радиаторам и по сети труб. В контуре нередко формируются воздушные пробки, из-за чего изменяются параметры обогрева, и наблюдается снижение температуры радиатора. По этой причине микроклимат комнаты становится холоднее, а затем наблюдается остывание помещения. Для поддержания тепла применяют запорные краны, прикрепляемые на радиаторах.
2. Регулировка параметров позволяет сэкономить средства, затрачиваемые на оплату отопления. Когда в помещениях слишком жарко, можно за счет сдвигания вентилей снизить температуру. При расчетах соблюдается пропорция: понижение температуры теплоносителя на 1 градус снижает стоимость обогрева на 6%.
3. При сильном прогреве воздуха могут возникать потребности проветривания помещений. Причем в отопительный сезон это делать не рекомендуется, поскольку возможны простуды или другие заболевания. Чтобы избежать проблемы, достаточно регулировать работу обогрева.
4. При установке запирательных элементов появляется возможность менять параметры отопления в каждой комнате индивидуально. Так можно получить нужный микроклимат в любом из помещений.

Радиаторы

Для такого самодельного обогревателя обычно применяют два типа радиаторов:

чугунные с резьбой на 32мм (1 1/4 дюйма)

алюминиевые или биметаллические с резьбой на 25мм (1 дюйм)

Чугунные можно использовать даже без тэна. Поднимаете батарею и начинаете переносить ее из угла в угол, пока не согреетесь КПД выше 100%

А если серьезно, под чугунную батарею тэн найти гораздо проще, так как они получили большее распространение.

Вся конструкция будет выглядеть следующим образом. В нижней части через силиконовую прокладку вкручивается водяной тэн.

По диагонали от него устанавливаются две глухих заглушки. Сверху с обратной стороны от тэна монтируется проходная заглушка с полдюймовым отверстием под кран маевского или аварийный клапан.

Ошибка №1
Не ставьте кран Маевского над самим тэном.

Отсюда может подкапывать вода, а она не должна попадать на электрические контакты нагревательного элемента.

Настройка по температуре

Очень часто у домовладельца нет никакой проектной документации, а систему придумал и собрал талантливый сварщик дядя Ваня. Тогда остается только регулировать каждую батарею по температуре.

Чтобы выполнить балансировку системы отопления своими руками, надо на выходе каждого радиатора установить специальный вентиль, такой как показан на фото. Дополнительно понадобится электронный термометр, измеряющий температуру на любой поверхности.

Процесс начинается с того, что полностью открывается вентиль на самом дальнем и мощном отопительном приборе. Остальные открываются на определенное число оборотов. Например, если батарей на одной ветви – 6 шт., а клапан откручивается на 5 оборотов, то на первом радиаторе делаем 1 оборот, на втором – два и так далее, последний открываем до конца. Приблизительная балансировка двухтрубной системы отопления частного дома заключается в том, чтобы температура на выходах всех нагревателей была одинаковой.

Для этого надо измерять температуру металлического корпуса вентиля. Когда она высокая, то немного прикрывать его, если низкая – открывать. Следующий замер надо делать спустя 10 минут, чтобы температура после изменения успела стабилизироваться.

4

Неполадки отопления – контролируем температуру воды в сети

Не менее важной характеристикой работы отопительной сети является и температура теплоносителя. В двухтрубных системах оптимальными характеристиками температуры горячего и остывшего теплоносителя является соотношении 75/50 градусов или 80/60 градусов

Чтобы легко регулировать температуру, придется устанавливать в систему специальное оборудование и элементы.

Проще всего создать в сети смесительные узлы. Обязательным элементом таких узлов выступают двух- и трехходовые краны. Один патрубок смесительного узла подключается к трубе с горячей водой, а второй – к трубе с холодной водой. Третий патрубок устанавливают на участок магистрали, в котором требуется обеспечить снижение температуры жидкости, в случае возникновения такой необходимости.

Для упрощения использования смесительных узлов они комплектуются датчиками температуры и специальным термостатическим блоком управления. Датчик может подавать сигнал о температуре теплоносителя и на основе уровня температуры закрывать или открывать смесительную задвижку для регулировки отопления. Обычно такое оборудование монтируют в коллекторы теплого пола. Для эффективной регулировки температуры воды в отоплении многоквартирного дома необходимо учесть температурный режим в трубах, обычно температура труб в помещениях квартиры не превышает 45 градусов.

Сервопривод – устройство, в конструкцию которого входит блок управления приводом и термостат. Чтобы температура в комнатах всегда поддерживалась на одном уровне, необходимо установить нужное значение на термостате, а сервопривод будет автоматически открывать и закрывать приток теплоносителя в радиатор. Чтобы снизить затраты на ремонт, можно просто приобрести модель только с терморегулятором. Но в этом случае регулировка будет не такой точной.

Контролируем температуру воды в сети

Для регулировки температуры в квартирах со старыми системами отоплениями и чугунными радиаторами необходимо использовать специальные терморегуляторы. Эти устройства, однако, не позволяют изменять давление в трубах, для этого приходится применять специализированные средства.

Особенности установки и настройки терморегуляторов на батареи отопления

Правила выбора терморегуляторов

В абсолютном большинстве случаев терморегуляторы вкручиваются в отверстие пробки батареи на линии подачи горячего теплоносителя. Не следует отказываться и от установки сразу за терморегулятором шарового крана, так как первый, не являясь запорной арматурой, часто лишь частично способен перекрывать поток теплоносителя в батарею. Напротив, шаровой кран – в чистом виде запорная арматура, использование которой для регулирования потока горячей воды чревато потерей герметичности крана.

Перед тем, как выбирать терморегулятор в магазине, проверьте, какая система отопления используется в вашем доме. Существуют следующие её виды:

• однотрубная, последовательная система отопления;
• двухтрубная, параллельная отопительная система.

Для каждой из систем имеются отдельные модели этих устройств, отличие которых заключается в величине гидравлического сопротивления.

Правила монтажа терморегуляторов

С местом установки, собственно, разобрались, теперь пару слов следует сказать о том, в каком положении монтируется прибор. Правила следующие:

Любую регулирующую арматуру, будь то простой конусный вентиль или терморегулятор, необходимо устанавливать, учитывая направление движения потока теплоносителя

На каждом устройстве можно найти стрелку, направление которой должно совпадать с направлением потока горячей воды и, соответственно, устанавливать его можно только в этом положении.
Положение термоголовки в пространстве также очень важно. Устанавливать её нужно только горизонтально, параллельно полу

В противном случае, если вы смонтируете её в вертикальном положении, например, как обычный кран или вентиль, маховик которого в большинстве случаев направлен вверх, то поток тёплого воздуха от корпуса клапана и от подводящей трубы не позволит термоголовке точно реагировать на изменение температуры окружающего воздуха. Клапан будет всегда недооткрыт, а температура в помещении – ниже заданной.

По этой же причине не следует закрывать пространство, где находится терморегулятор, плотными шторами или декоративными панелями. Если же без этого не обойтись, то обязательно приобретайте устройство с выносным датчиком, который можно будет поместить на расстоянии от клапана. В этом случае точность регулирования температуры в помещении будет достаточно высокой.

Установка и схема подключения

Обратите внимание! При монтаже устройства в отопительную систему нужно обеспечить правильное положение клапана. Примеры установки балансировочного клапана для системы отопления

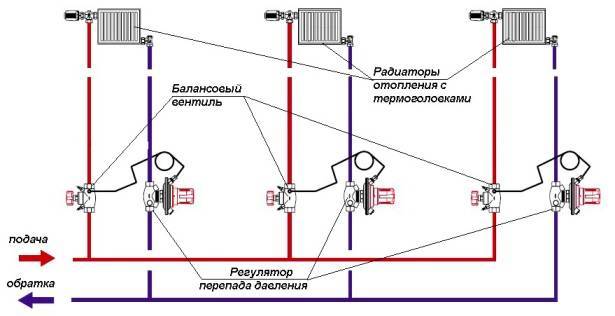

Примеры установки балансировочного клапана для системы отопления

Во время выполнения работ следите за тем, чтобы направление потока теплоносителя совпало с указателем стрелки на корпусе прибора. Правильный монтаж обеспечит расчётное сопротивление механизма и требуемый расход жидкости

Следует обратить внимание на тот факт, что в изделиях некоторых производителей существует возможность ориентирования клапана как за потоком, так и против его направления. При этом шток устройства занимает разное положение в пространстве

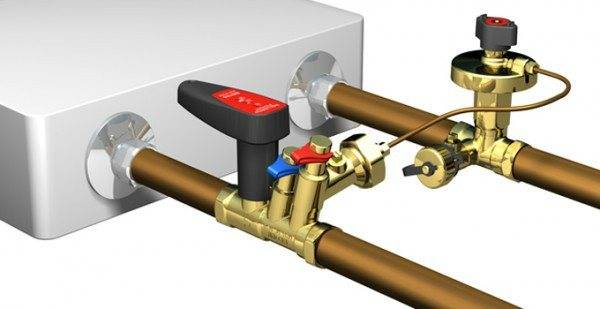

Автоматический балансировочный клапан в системе отопления

Во время монтажных работ рекомендовано защитить приспособление от попадания мусора и абразивных частиц, которые приведут к быстрому износу механизма. Перед началом установки над балансировочным клапаном закрепляют грязевик или специальный фильтр. Для нормальной работы устройства необходимы длинные прямолинейные участки трубы до и после точки монтажа.

Заправляют отопительную систему через специальный штуцер, который находится на обратке в непосредственной близости к устройству. Клапан, установленный на основной магистрали, перекрывают. Заметим, что настройка балансировочного клапана проводится в процессе работы отопительной системы по специальным таблицам исходя из расхода теплоносителя и перепадов давления.

Как выполнить настройку термоклапана

У каждого терморегулятора проводится заводская настройка, которая предусматривает стандартную установку, не всегда совпадающую с параметрами, которые вы желаете установить. Если, к примеру, хочется установить более тёплую или, наоборот, холодную температуру в помещении, можно провести перенастройку терморегулятора.

Сделать это возможно только тогда, когда отопление работает. Для этого потребуется наличие термометра. Его необходимо повестить в точке, в которой будет проводиться контроль состояния атмосферы.

• Необходимо закрыть двери, установить головку термостата в крайнее положение слева – полностью открыто. Температура помещения будет возрастать. Как только она повысится на 5-6 градусов, необходимо провернуть регулятор в правую сторону до упора.
• Температура радиатора станет меньше. Как только температура снизится до комфортной для вас температуры, медленно проверните регулятор в правую сторону и прислушайтесь. Как только от теплоносителя начнут исходить звуки, а радиатор потеплеет, необходимо остановиться. Запомните число, выставленное на рукоятке. Именно эту цифру потребуется установить для достижения нужного температурного режима.

Провести регулировку терморегулятора для отопительной батареи очень просто. Повтор данного действия необходимо произвести несколько раз.

Конструкция и принцип работы

Механизм заключается в том, что устройство клапана изменяет внутреннее проходное сечение. Прокрутка рукоятки приводит в действие гайку и шпиндель. При откручивании завершающий элемент приподнимается в верхнее положение из нижнего. Если же он расположен в нижней части, детали надежно перекрывают поток, не давая теплоносителю пройти по трубам. Иными словами, при откручивании клапана золотник пропускает определенное количество тепла, повышая проходимость. При закрытии отверстие сужается, что делает поток незначительным.

Радиаторная конструкция, необходимая для механической настройки ветвей отопления, создана на основе следующих элементов:

• латунный каркас с резьбовыми патрубками для присоединения труб. Во внутренней части имеется литое седло круглой формы в вертикальном формате;
• запорно-регулирующий шпиндель с рабочей областью в виде каркаса, входящий при закручивании в седло. Он определяет точное количество водяного потока;
• уплотнительное кольцо, изготавливающееся из резины;
• колпачок, выполненный из металла или пластика, выполняющий роль защитника.

Магистральные модели клапанов отличаются от радиаторных габаритами, наклонным расположением шпинделя и штуцерами. Выполняют они следующую роль:

• слив теплоносителя;
• присоединение измерительных устройств;
• монтаж капиллярной трубки от корректора давления.

Количество оборотов от закрытого до максимально открытого состояния – от 3 до 5, у каждого производителя данный показатель различен. Чтобы изменить положение штока, требуется обыкновенный либо специализированный ключ в форме шестигранника.

Разновидности регулировочных кранов

Существует несколько кранов, которыми можно регулировать температуру батарей:

• Обычный шаровый кран. Не рекомендуется им регулировать температуру, так как он предназначен исключительно для двух положений: открытия и закрытия. В промежуточных значениях шарик внутри крана будет быстро изнашиваться
• Запорный радиаторный вентиль (прямой или угловой). Подходит для грубой регулировки температуры. Но в виду того, что радиатор реагирует на изменение не сразу, функция вентиля сводится только к открытию и закрытию радиатора.
• Кран с термостатической головкой. Удобное автономное решение по регулировки температуры радиаторов. Имеет шкалу температуры и в зависимости от температуры в помещении либо открывает подачу, либо закрывает
• Двухходовой кран с сервоприводом. Самое продвинутое и дорогое решение. Используется крайне редко. Используется в паре с термостатом. На термостате выставляется температура и при ее достижении сервопривод открывает или закрывает подачу.

Назначение балансировочного клапана

Путем гидравлической балансировки теплоноситель распространяется по всем без исключения участкам схемы отопления.

Простые варианты систем подразумевают регулировку расхода теплоносителя путем подбора оптимального диаметра труб по периметру.

Также применяются специальные шайбы, проход в которых рассчитан на бесперебойное протекание воды, и равномерный нагрев элементов.

Каждый из этих вариантов использовался в отопительным схемам старого образца. Новый метод – монтаж балансировочного клапана, который представляет собой обычный вентиль, регулирующий количество подачи теплоносителя.

Регулировка радиаторов сервоприводом с термостатом

Сейчас очень часто радиаторы монтируют в ниши и закрывают декоративным экраном. Такой радиатор вручную не закрыть. Термоголовка тоже не подойдет, так как радиатор закрыт и в нише создается избыточная температура.

В этом случае на помощь регулировке температуры радиаторов приходит сервопривод и датчик комнатной температуры.

У сервоприводов и термоголовок одинаковая резьба на накидной гайке. Следовательно, их можно использовать как с радиаторными клапанами, так и с двух, трехходовыми клапанами. Если конечно это клапаны не Giacomini, так как у этого производителя другие резьбы.

Сервоприводы являются универсальным дистанционным средством для открывания и закрывания всевозможных клапанов и задвижек. Используются сервоприводы как в системах водоснабжения и канализации, так и в системах отопления.

Сервоприводы делятся на два способа изначальной работы. Первые сервоприводы нормально открыты. Вторые нормально закрыты. Первые при поступлении на них питания закрываются, а вторые открываются. Вторые и рассмотрим, так как они нам и нужны.

Почему именно терморегулятор?

Помимо терморегулятора, ограничить поток теплоносителя в батарею можно при помощи шарового крана или конусного вентиля. Но их использование связано со значительными неудобствами:

• Шаровой кран рассчитан на эксплуатацию только в двух режимах: открыт или закрыт. При работе в промежуточных положениях он быстро выйдет из строя.
• Регулировать поток теплой воды обоими приспособлениями нужно вручную и довольно часто. При большом количестве комнат это долго и неудобно.

Монтаж терморегуляторов на радиаторы отопления решит эту проблему. Термостат после установки и настройки будет автоматически поддерживать заданную температуру, регулируя поступление горячей воды в батарею.

Устанавливаем и настраиваем устройство

По классической схеме регулятор устанавливается на входном отверстии радиатора в соответствии со схемой его подключения к отопительной системе.

Существует также и альтернативная схема установки, при которой регулятор монтируется на выходе радиатора. По мнению многих специалистов это повышает эффективность теплоотдачи и точность регулировки нагрева батарей за счет ограничения оттока остывшей жидкости из обогревательного прибора.

Альтернативную схему можно применять только для ручных и автоматических терморегуляторов, но не для термостатов.

Установка регулятора температуры на батарею

Сам процесс монтажа не представляет особой сложности и практически не отличается от установки других видов трубопроводной арматуры. Перед этим следует внимательно изучить прилагаемую к прибору инструкцию.

В однотрубных системах водяного отопления перед каждым радиатором должна устанавливаться перемычка (байпас) между подающей и обратной линиями, чтобы не нарушать циркуляцию теплоносителя во всей системе.

При установке автоматических регуляторов термостатическая головка или электронный блок управления клапаном должен располагаться в горизонтальном положении перпендикулярно плоскости радиатора, чтобы исключить тепловое воздействие обогревательного прибора на датчик температуры.

Ручные устройства в дополнительных настройках не нуждаются.

Настройка автоматических устройств осуществляется согласно прилагаемым к ним инструкциям и общим правилам эксплуатации подобных приборов.

По общему правилу в комнате нужно установить термометр и максимально исключить тепловые потери в помещении через окна и двери, после чего полностью открыть клапан регулятора, включив максимальный режим нагрева радиатора.

При достижении по термометру температуры в комнате на 5-7 градусов выше требуемой регулятор полностью закрывают и ждут, когда температура в комнате снизится до нужного значения.

После этого начинают постепенно поворачивать рукоятку регулятора в сторону открывания до момента открытия запорной головки клапана, что можно определить по резкому нагреванию корпуса регулятора и появлению журчания жидкости в трубах и батарее.

Ручку регулятора оставляют в таком положении. Регулировка прибора считается оконченной.

Почему незамерзающий теплоноситель для систем отопления лучше обычной воды. Рассмотрим плюсы и минусы антифриза.

Биметаллические радиаторы отопления: технические характеристики, конструктивные особенности, параметры теплоотдачи и другие важные факты https://teplius.ru/radiatory/vidy/bimetallicheskie/tehnicheskie-harakteristiki.html

Польза терморегуляторов отопления

Известно, что температура в разных комнатах дома не может быть одинаковой. Также необязательно постоянно поддерживать тот или иной температурный режим.

Например, в спальне ночью необходимо опускать температуру до 17-18оС. Это положительно влияет на сон, позволяет избавиться от головных болей.

Термостатический вентиль, он же теромрегулятор, предназначен для изменения объема теплоносителя, проходящего через прибор. Изменения зависят от температуры окружающей среды. Все виды терморегуляторов включают два основных элемента: терморегулирующий клапан и термоголовку – механизм воздействия на клапан. В самых сложных модификациях терморегулирующий клапаном управляет выносной термодатчик, отправляющий команды термоголовке в зависимости от изменений температурного фона. Термостат с термоголовкой, оснащенной сильфонным механизмом, позволяет автоматизировать поставку теплоносителя в прибор. Самый простой вариант термостата оснащен термоголовкой для ручного управления. При необходимости простую механическую термоголовку можно запросто заменить на сильфонную. Все варианты терморегуляторов подразделяются на устройства для однотрубных и двухтрубных схем отопления. Термостаты для двухтрубных схем рассчитаны на значительные перепады давления. Подразделяются на две группы: с настройкой гидравлического сопротивления и без этой функции. Установка терморегуляторов рядом с приборами отопления дает возможность задать оптимальную температуру для каждого из помещений по его назначению. Назначение термостатического вентиля. Обязательные составляющие терморегулятора. Терморегулятор с выносным термодатчиком. Термоголовка для автоматического управления. Терморегулирующий клапан или вентиль – основной компонент. Регулирующее устройство для однотрубных схем. Термостатический вентиль для двухтрубных систем. Плюсы установки терморегуляторов для приборов отопления

Оптимальная температура на кухне составляет 19оС. Это связано с тем, что в помещении располагается много обогревательной техники, которая генерирует дополнительное тепло. Если в ванной комнате температура будет ниже 24-26оС,  то в помещении будет ощущаться сырость

Поэтому здесь важно обеспечить высокую температуру

Если в доме предусмотрена детская комната, то ее температурный диапазон может меняться. Для ребенка до года потребуется температура 23-24оС, для детей постарше достаточно будет 21-22оС. В остальных комнатах температура может варьироваться от 18 до 22оС.

В ночное время можно понижать температуру воздуха во всех комнатах. Необязательно поддерживать высокую температуру в жилище в случае, если дом некоторое время будет пустовать, а также во время солнечных теплых дней, при работе некоторых электроприборов, генерирующих тепло и др.

В этих случаях установка термостата сказывается на микроклимате положительно – воздух не перегревается и не пересушивается.

Терморегулятор решает следующие проблемы:

• позволяет создавать определенный температурный режим в комнатах разного назначения;
• экономит ресурс котла, уменьшает количество расходных материалов для обслуживания системы (до 50%);
• появляется возможность без отключения всего стояка производить аварийное отключение батареи.

Следует помнить, что с помощью термостата невозможно повысить КПД батареи, увеличить ее теплоотдачу. Сэкономить на расходных материалах смогут люди с индивидуальной системой отопления. Жители многоквартирных домов с помощью термостата смогут лишь регулировать температуру в комнате.

Как настроить баланс радиаторной сети

К каждому вентилю при покупке прилагается инструкция, в которой есть информация о том, как вычислить количество поворотов рукоятки.

С помощью приложенной схемы можно надолго отрегулировать расход энергоносителя, сэкономив на отоплении.

Согласно инструкции, нужно повернуть вентиль до определенного уровня.

Для регулировки клапана существует два способа.

Способ 1

У опытных специалистов существует простой и проверенный способ регулировки системы.

Они делят обороты вентиля на количество радиаторов, располагающихся по всему периметру помещения. Именно данный способ позволяет им безошибочно определять шаг корректировки расхода. Принцип заключается в закрытии всех кранов в обратном порядке – от последнего к первому радиатору.

Для более наглядного примера возьмем следующие характеристики системы.

Тупиковая система имеет 5 батарей, которые оснащаются клапанами ручного образца. Шпиндель в них регулируется на 4,5 оборота. Необходимо поделить 4,5 на 5 (количество радиаторов). В результате получается шаг в 0,9 оборота.

Это означает, что следующие клапаны должны открыться на следующее количество оборотов:

Первый балансировочный клапан	на 0,9 оборотов.
Второй балансировочный клапан	1,8 оборотов.
Третий балансировочный клапан	2.7 оборотов.
Четвертый	3,6 оборотов.

Способ 2

Есть еще один, весьма эффективный способ регулировки. Проводится он быстрее, и включает в себя возможность учета отдельных особенностей каждого из радиаторов. Но для проведения такой настройки потребуется специальный термометр контактного типа.

Весь процесс протекает в следующей последовательности:

1. Открыть все без исключения клапаны и дать системе набрать рабочую температуру в 80 градусов.
2. Измерить температуру всех батарей при помощи термометра.
3. Устранить разницу путем закрытия первых и средних кранов. Последние механизмы при этом регулировать не нужно. Как правило, первый вентиль проворачивается максимум на 1,5 оборота, а средние — на 2,5.
4. Не проводить никакие регулировки в течение 20 минут. После адаптации системы, снова провести замеры.

Основная задача данного метода, как и предыдущего — устранить разницу в температуре, с которой нагреваются все батареи в помещении.

Редуктор с ручным управлением

Редукторами с ручным управлением можно уменьшить обогрев в теплооборудовании, регулируя подачу горячей воды, которая подается в батарею. Это управление происходит путем сокращения или повышения размера проходного отверстия.

В редуктор с ручным управлением установлено устройство для подачи и остановки теплоносителя в батарею, позиция которого меняется при определенном положении ручки.

Для упрощенной настройки количества поступления теплоносителя в обогреватель, на ручке могут быть расположены специальные насечки, которые будут показывать температуру, которую необходимо установить.

Установка термостатического регулятора своими руками

Для монтажа механического или электрического терморегулятора радиаторов отопления никаких специальных навыков не требуется. Сложность может вызвать лишь установка байпаса в отопительной системе, выполненной из металлических труб.

Термостат устанавливают на участке подачи теплоносителя перед батареей

Что понадобится для работы

Для установки терморегулятора на отопительную батарею своими руками понадобятся:

• механический или электрический терморегулятор;
• запорные краны;
• отрезок трубы и фитинги или сварочный аппарат для обустройства байпаса в однотрубной схеме отопления;
• разводной и сантехнический ключи.

Кроме этого, необходимо запастись паклей и специальной пастой для герметизации соединений.
