Чертежи устройства

Выбираем рекуператор для квартиры и дома

В то время как в Европе такие устройства устанавливают повсеместно, в нашей стране они пока не слишком распространены. И это большое упущение, потому, что рекуператор способен решить две важнейшие задачи: постоянно наполнять помещение свежим воздухом и при этом существенно снизить наши затраты на отопление.

Рекуператор – особая приточно-вытяжная установка, которая выводит из помещения отработанный воздух и одновременно наполняет его свежим, с улицы. Внутри прибора есть теплообменник, который аккумулирует комнатное тепло и потом отдает его воздушным потокам с улицы, подогревая их. Благодаря этой способности, прибор называется рекуператором, что в переводе с латыни означает «получающий обратно, возвращающий».

Экономическая выгода от установки рекуператора очевидна в первую очередь частным домовладельцам, которые сами отапливают свой дом и платят за каждый градус. Ценное тепло вылетает в форточку, каждое проветривание буквально обходится в копеечку.

В многоквартирных домах с системой центрального отопления подобная экономия не так актуальна. Здесь острее стоят вопросы с вентиляцией и свежим воздухом, которые тоже можно решить с помощью рекуператора.

С тех пор как обычные окна в массовом порядке заменили на пластиковые, сквозняков стало меньше, а в квартирах заметно потеплело. Но обнажилась другая проблема – атмосферная. Теперь в квартирах душно, нечем дышать, воздух застаивается, окна «плачут», в одних помещениях заводится плесень или грибок, в других же, напротив – нездоровая сухость.

Открываем окна, чтобы проветрить, но это не спасает – зимой слишком быстро становится холодно, и мы торопимся их закрыть. Летом не легче – летит пыль, тополиный пух и очень шумно. Кондиционеры и те гоняют один и тот же воздух. Где же взять свежий?

Рекуператоры бывают разных типов и конструкций. Для частных домов и квартир больше всего подходят пластинчатые. В одном из проектов «Переделки» мы установили пластинчатый рекуператор воздуха от немецкой фирмы Marley. Выбор был сделан не случайно.

Этот компактный рекуператор легко монтируется в стену и не требует дополнительного ухода и обслуживания. Он выглядит как цилиндр диаметром 15 см. Никаких коробов и дополнительных воздуховодов не требуется, а сам прибор практически незаметен и совершенно не портит интерьер.

Как оказалось, большая часть рекуператоров рассчитана на довольно толстые внешние стены. Marley же можно устанавливать в стену толщиной от 31 cм. Значит, именно он подходит для большинства современных панельных домов.

Обычно подобные устройства довольно сильно шумят, поэтому их рекомендуют устанавливать в подсобных помещениях. Если такой возможности нет, то Marley – лучший вариант. Это самый тихий рекуператор из тех, что представлены на нашем рынке. Шум, который он производит во время работы – не громче шепота.

С вентиляцией дома площадью 100 м 2 легко справятся два устройства Marley, а для небольшой квартиры вполне достаточно одного. Разумеется, как и у всех хороших современных моделей, у Marley есть фильтр, очищающий поступающий воздух от пыли, копоти и пыльцы.

Как выяснилось, главная беда многих рекуператоров – обледенение теплообменника в зимний период, именно из-за этого они чаще всего выходят из строя. Специально, чтобы такого не произошло, в этой модели установлен инновационный тепловой аккумулятор и вентиляторы повышенной прочности. Особенно приятно, что надежность устройства подкрепляется гарантийным талоном на пять лет.

Приобрести рекуператор Marley и узнать подробности можно на сайте.

Утепленная форточка для дома с пластиковыми окнами

Делаем рекуператор своими руками

Рекуператор своими руками

Трубчатый воздухообменный механизм

Трубчатый рекуператор

Для создания прибора нужен короб и две алюминиевые или медные трубы, которые переплетаются между собой в индивидуальном порядке. На качество работы влияют длина труб и плотность их прилегания друг к другу. Агрегат работает за счет трубчатых конструкций, помещенных в каналы. Теплообменные процессы осуществляются при помощи пучков сварных тонкостенных трубок, по которым циркулирует воздух.

По трубам меньшего сечения проходит воздух комнатной температуры, металл получает тепло. Механизм «труба в трубе» для гаража станет замечательной альтернативой заводским изделиям.

Самодельный рекуператор для загородного дома с КПД 80%, инструкция от мастера

Наступила зима, и я решил усовершенствовать систему вентиляции в моем загородном доме. До этого момента ее практически не было, все вентилирование осуществлялось за счет открывания окон, выбрасывания теплого отработанного воздуха и впускания холодного свежего с улицы. Я что-то слышал о системах рекуперации (recuperatio — обратное получение, возвращение), позволяющих не просто выбрасывать тепло вместе с воздухом, а использовать его для нагревания входящего свежего воздуха с заметной экономией энергии на отоплении. Подумав — а почему бы и нет, я решил попробовать сделать такую систему самостоятельно.

До этого момента ее практически не было, все вентилирование осуществлялось за счет открывания окон, выбрасывания теплого отработанного воздуха и впускания холодного свежего с улицы. Я что-то слышал о системах рекуперации (recuperatio — обратное получение, возвращение), позволяющих не просто выбрасывать тепло вместе с воздухом, а использовать его для нагревания входящего свежего воздуха с заметной экономией энергии на отоплении. Подумав — а почему бы и нет, я решил попробовать сделать такую систему самостоятельно.

Рекуператор — это ящик со слоями фольги или чего то подобного, находящимися на небольшом расстоянии друг от друга. По четным промежуткам между слоями из дома выходит теплый отработанный воздух, по нечетным заходит с улицы свежий холодный. Потоки идут навстречу друг другу, при этом теплый отработанный воздух из дома, проходя по промежуткам между фольгой, соприкасаясь через фольгу с холодным воздухом с улицы, постепенно отдает ему свое тепло и выходя из рекуператора остывает почти до температуры входящего. Входящий с улицы воздух, в свою очередь, поглотив тепло выходящего из дома воздуха, нагревается почти до температуры воздуха в помещении.
Расчетная экономия на отоплении входящего с улицы воздуха ожидалась в районе 1-2 квт, при объеме циркуляции через вентиляцию с рекуператором около 100-150м3/час, что делало проект теоретически рентабельным и окупаемым.
Подумав и порисовав

я приступил к закупкам материалов и изготовлению устройства.
Для создания слоев я использовал фольгу для утепления парилки в бане толщиной 50 мкм, для проставок между слоями — трехмиллиметровый линолеум, разрезанный на полоски шириной 10-15мм. Для склеивания и герметизации — обычный хороший силиконовый герметик под пистолет, для звуко- и гидроизоляции внутри рекуператора — пластиковые сэндвич панели, для внешней стенки ящика — фанеру 12мм, а в качестве вентиляторов — обычные канальные вентиляторы диаметром 125мм производительностью до 188м3/ч.
Процесс изготовления состоял из двух основных этапов — изготовления ящика с внутренним слоем из пластиковой сэндвич панели
и приклеивания слоев фольги с проставками на силиконовый герметик. На одно только приклеивание слоев фольги с их вырезанием ушло дня четыре, не меньше.

Слоев вышло 43 штуки, общая площадь фольги в рекуператоре около 17 м2.
Дальше идет монтаж ящика на стену в топочной и подключение его к системе вентиляции.
Запуск, измерение температур воздуха в помещении, на улице, на выходе из рекуператора в дом и на выходе рекуператора на улицу, а также дальнейший расчет КПД по формуле КПД=(t-t)/(t-t) показали очень неплохой КПД — около 80%, притом что для коммерческих рекуператоров нормальным является КПД в районе 65-80%.

В чем секрет? В огромной площади теплообмена и удачной конструкции. 17м2 фольги против 4-5м2 у магазинных рекуператоров. Призматическая форма теплообменника вместо 2-3 квадратных теплообменников позволяет более эффективно использовать площадь и объем внутри рекуператора. Расчеты тепловой “мощности” рекуператора показали около полутора киловатт экономии энергии на обогрев воздуха.

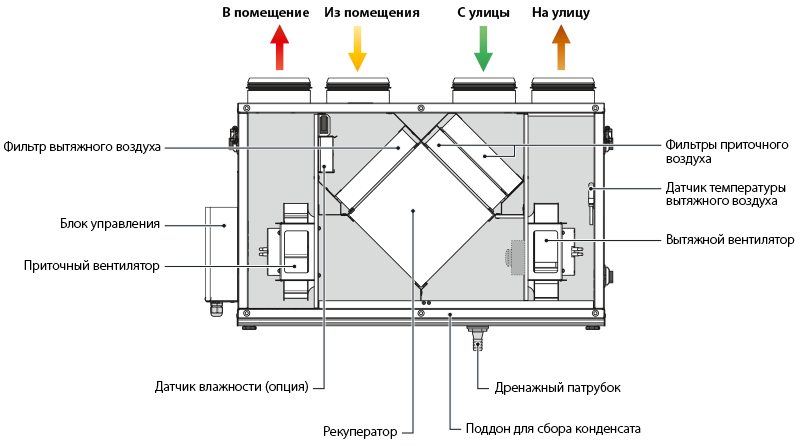

Как работает механизм теплообмена

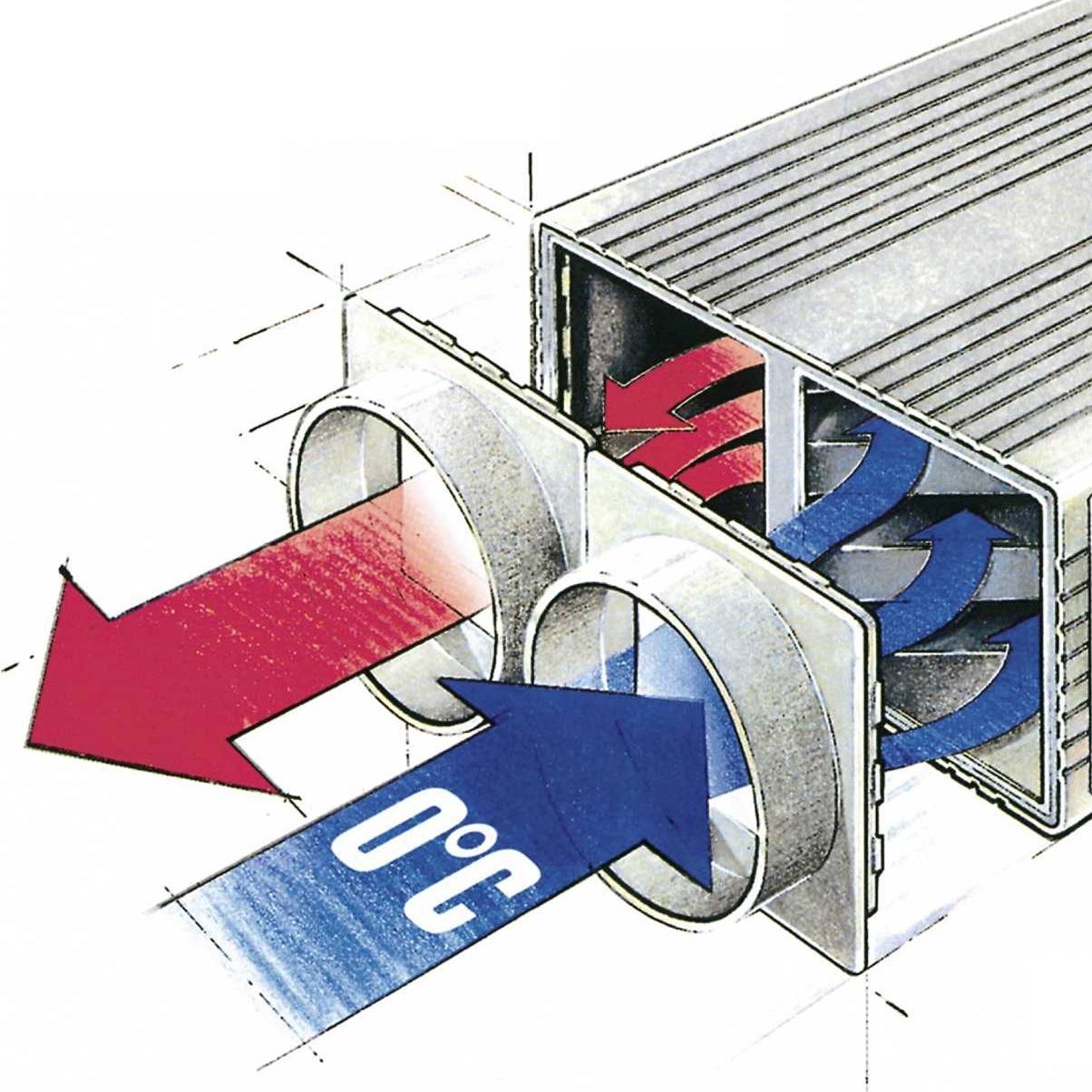

Рассмотрим детальнее, как работает рекуперативный теплообменник и за счёт чего достигается экономный расход тепла. Для понимания всех процессов, проходящих в небольшом корпусе, следует остановиться на принципе функционирования установки.

Внутри устройства находится теплообменник, сохраняющий тепло комнатного воздуха, и передающий его приточному кислороду. Наиболее выгоден рекуператор воздуха для дома или загородного коттеджа, где приходится оплачивать каждый киловатт потраченного электричества.
Потоки не смешиваются между собой, что позволяет сохранять чистоту подводного кислорода.

В контексте экономии вентиляция с рекуперацией тепла для квартиры уже теряет свою актуальность. На первый план выходит способность системы устранять аллергены и опасные примеси, которыми так богата городская среда.

Воздухообмен осуществляется в небольшом двухкамерном приборе. Каждый из потоков движется по «своей» камере, что исключает вероятность перемешивания. Приточная вентиляция, дополненная устройством рекуператора, сохраняет до 70% тепла. Эффективность функционирования агрегата зависит от качества работы вентиляционной системы.

Система рекуперации тепла в виде интегрированной установки для вентиляции стоит дороже обычных решений. Средняя окупаемость расходов составляет 2-3 года. Если же прибавить к этому пользу для здоровья жильцов, которые не так часто болеют на ОРЗ и реже пользуются препаратами против аллергии, то выгода от установки становится очевидной.

Схема управления

Как сделать рекуператор воздуха своими руками для частного дома

Регулирование микроклимата

Щит автоматического управления для вентиляции с рекуператором Рекуператор — это составная часть общей системы приточно-вытяжной вентиляции. Работа системы не может быть настроена один раз и не меняться в течение всего периода эксплуатации.

Режимы меняют в зависимости от времени года, температуры воздуха и силы ветра, желаемых параметров климата в комнатах.

В состав систем управления входят:

Датчики температуры, влажности, задымлённости установленные в помещениях и внутри аппаратуры. По командам от датчиков включаются или выключаются вентиляторы, другая регулирующая аппаратура.
Исполнительные механизмы и их приводы, управляющие работой клапанов, заслонок, задвижек.
Устройства управления работой вентиляторов, насосов, скоростью вращения роторных пластин.
Контроллеры управляющих устройств, анализирующие обстановку в доме, регуляторы напряжения для стабильной и точной работы аппаратуры.
Блоки резервного питания на случай отключения электросети.

Основные функции систем управления:

регулирование температуры приточного воздуха с учётом параметров микроклимата, наружных условий, показаний датчиков;
контроль и изменение интенсивности температуры потоков до и после теплообменника;
управление качеством воздуха, в том числе содержанием СО2;
защита от обмерзания рекуператора;
управление работой вентиляторов;
отключение приточной вентиляции в случае пожара и включение системы дымоудаления;
контроль состояния и выдача информации о состоянии фильтров.

Щиты управления создают индивидуально, учитывая условия эксплуатации, размеры постройки и требования владельцев недвижимости.

Виды рекуператоров

Достоинства и недостатки пластинчатого прибора

Механизм имеет ряд положительных и отрицательных моментов. К положительным характеристикам относится:

конструкция не отличается сложностью;
отсутствие затрат электроэнергии на функционирование;
прибор можно ставить на естественное проветривание;
оборудование защищено от загрязнения, потому что воздух предварительно проходит через фильтры;
благодаря постоянной работе вентиляции, в помещении отсутствует сырость и посторонние запахи;

Отрицательные стороны:

передача тепла идет только через воздух, взаимодействие с водой отсутствует;
в зимнее время на поверхности прибора возможно образование корочки льда;
в некоторых случая при работе слышен шум;
через определенный период времени клапана требуют чистки;
не всегда система может запуститься автоматически;
высокая стоимость оборудования.

Что такое рекуператоры?

«Recuperatio» — слово, означающее «получение обратно» чего-либо. В нашем случае это воздух. Задача рекуператоров — возвращение в помещение части тепла благодаря передаче его от исходящего нагретого потока холодному входящему. Это оборудование входит в состав приточно-вытяжной системы, оно помогает минимизировать потери на «обогрев улицы».

Существует два больших класса рекуператоров — роторные и пластинчатые. Они имеют свои достоинства, но и некоторые недостатки им все же свойственны. Целесообразность применения того или иного агрегата в большей степени определяют характеристики помещения, однако более популярны именно пластинчатые модели. На них лучше остановиться поподробнее.

Пластинчатое устройство — кассета (блок, теплообменник), в которой находится множество тонких перегородок — гладких или гофрированных листов, их изготавливают из различных материалов. Теплый воздух, двигаясь по пластинчатому обменнику, отдает ему тепло. За его счет нагреваются холодные массы, поступающие с улицы. Результат — частичный нагрев воздуха, а значит, экономия энергии обогревателей.

Делают кассеты приборов из алюминиевой фольги, оцинкованной стали, пластика либо бумаги, прошедшей специальную обработку. Зазоры между пластинами составляют 2-4 мм. Рекуператоры различаются не только материалами перегородок теплообменника. Модели имеют разное направление потоков воздуха:

в более распространенном типе оборудования — перекрестноточном — исходящие и приточные потоки идут перпендикулярно относительно друг друга, КПД достигает 65%;
в противоточных рекуператорах — в направлениях противоположных, так как несоприкасающиеся потоки должны обеспечивать идеальный теплообмен.

Благодаря такому принципу работы, пластинчатые агрегаты дают возможность гарантировать постоянный подогрев холодного воздуха, проникающего в помещение. Потери тепла, стремящегося «обогреть улицу», наоборот, сводятся к минимуму.

Еще одно отличие рекуператоров от обычных (естественных) вентиляционных систем — способность устранять неприятные запахи. Некоторые модели — мембранные — имеют и другое дополнительное преимущество: они успешно борются с повышенной влажностью в помещении.

Принцип действия и особенности агрегата

Изготовление роторного рекуператора

Прежде чем приступить к процессу создания рекуператора, необходимо рассчитать мощность его работы. Это позволит определить срок окупаемости и общую производительность.

По формуле:

Q= C*M*dT

где:

С – это удельная теплоемкость,

М – масса нагреваемого воздуха,

dT – разница температур.

Роторный рекуператор сделать своими руками достаточно сложно. За такую задачу, как правило, берутся только люди с техническим образованием. Для работы понадобится:

Гофрированная сталь;
Цилиндрическая форма, желательно, чтобы это был металлический корпус;
Ножницы по металлу и болгарка;
Минеральная вата;
Герметик.

Как только все необходимо подготовлено, можно приступить к выполнению работы. Как и любая другая процедура создания оборудования, она состоит из нескольких основных шагов:

Следует подготовить металлическое основание. В качестве него может подойти труба от канализации. Желательно, использовать наиболее габаритный материал, тогда и само устройство будет работать в несколько раз эффективнее. Его необходимо предварительно отполировать подручными средствами и привести к подобающей форме. Рекомендуется, также предварительно отрезать все лишнее при помощи болгарки;
Далее следует подготовить гофрированную сталь, разрезать её на несколько одинаковых частей. Размер их напрямую зависит от длины подготовленного ранее цилиндрического корпуса. Теперь необходимо заполнить этими листами внутреннее пространство слоями;
Далее необходимо создать дополнительную изоляцию. Поможет это сделать небольшое количество минеральной ваты. Её рекомендуется равномерно распределить по внутренним стенкам;
Остается последний шаг – замаскировать все внутренние и внешние швы герметическим раствором;
Стоит заметить, что, скорее всего, роторный рекуператор будет размещен со стороны улицы. Влияние внешних факторов может привести к появлению коррозии и других негативных эффектов. Чтобы этого не произошло, требуется периодически наносить на устройство лаковое покрытие.

Рекуператор практически готов, теперь осталось сделать несколько отверстий для того, чтобы провести через них воздуховод. За счет цилиндрического корпуса будет работать оборудование. Оно будет совершать постоянное вращательное движение. За счет этого в устройство будет периодически поступать то теплый, то холодный воздух, соответственно нагревая и охлаждая все оборудование в целом.

Изготовление пластинчатого рекуператора воздуха для дома своими руками

Изготовление пластинчатого рекуператора своими руками

Рекуператор воздуха — это дорогое оборудование, рассчитанное на длительный срок использования. Срок окупаемости может варьироваться от 3–8 лет, в зависимости от начальной стоимости агрегата. При возможности устройство для рекуперации воздуха можно изготовить самостоятельно. Для этого лучше всего подойдёт конструкция на основе металлических пластин.

Плюсы и минусы

К преимуществам пластинчатого рекуператора можно отнести:

простая и надёжная конструкция, не требующая замены рабочих элементов в ходе эксплуатации;
простая технология монтажа без применения специализированного инструмента;
КПД до 80% в зависимости от параметров воздуха;
минимальные затраты энергопотребления для работы приточного и вытяжного вентилятора;
высокий срок службы за счёт отсутствия движущихся частей и износа деталей;
возможность модернизации путём добавления большего количества пластин.
при отсутствии электроэнергии воздух транспортируется по системе вентиляции за счёт естественной тяги.

Главным недостатком пластинчатого рекуператора является образование конденсата на рабочих элементах. При низкой температуре воздуха влага замерзает, что приводит к падению пропускной способности вентиляции. Для решения проблемы применяются специальные устройства, которые прогревают конструкцию рекуператора.

Необходимые материалы

Материал для сборки пластинчатого теплообменника

Для изготовления пластинчатого рекуператора потребуется следующий материал:

оцинкованный металл толщиной 0,7–1,5 мм, текстолит, полипропилен или поликарбонат общей площадью 7–8 м2;
тонкие деревянные рейки, пробковая подложка или оргстекло толщиной 2–3 мм;
нержавеющий металл, пластик, фанера или древесно-стружечная плита;
пластиковый или металлический фланец для воздуховода в количестве 4 шт.;
стальной уголок 20x20 мм;
силиконовый герметик;
оцинкованные саморезы.

Для равномерной циркуляции воздуха потребуется приобрести 2 вентилятора нужной мощности. В качестве фильтров можно использовать специальные бумажные изделия для вентиляции, которые требуют замены раз в 3–4 месяца.

Технология изготовления

Проклейка изоляционной прокладки на металлическую пластинку

Перед изготовлением рекуператора потребуется подготовить электролобзик, ножовку по металлу, шуруповёрт, молоток, строительный нож, перчатки и защитные очки. Технология изготовления пластинчатого рекуператора состоит из следующего:

Листовой металл нарезается с помощью ножовки по металлу на пластины размером 20x30, 30x30 или 30x40 см. Размер пластин зависит от габаритов и расчётной мощности рекуператора. Желательно, чтобы общая площадь подготовленных пластин была не менее 3–4 м2.
Из тонкой деревянной рейки или пробковой подложки нарезаются прокладки шириной 1–1,5 см. Длина равна длине пластины. Далее, из фанеры или ДСП выпиливается 2 полотна такого же размера, как и пластины.
На каждую металлическую пластину приклеивается три прокладки — одна по центру и две по противоположным сторонам. После приклейки все пластины собираются в стопку. Для этого каждая полоса промазывается универсальным клеем, после чего панели укладываются друг на друга.
При укладке каждая последующая панель поворачивается на 90о. Полученная стопка панелей аккуратно прижимается грузом. Для этого сверху укладывается прокладка из дерева, на которую можно положить груз весом 5–7 кг.
Стальной уголок подгоняется по высоте стопки с панелями. Всего потребуется 4 заготовки, которые прикручиваются по углам стопки. Для крепления используются оцинкованные саморезы.
Приступают к сборке корпуса из фанеры, ДСП, пластика или металла. Высота и длина корпуса будет равна диагонали пластинчатого элемента, а ширина — высоте стопки с пластинами. После раскройки выполняется сборка корпуса с помощью шуруповёрта и саморезом.
После сборки корпуса на его боковые стенки наносится разметка под монтаж фланцев. Диаметр отверстия должен быть равен сечению воздуховода. Для пропила используется электролобзик. В завершение в отверстия устанавливаются фланцы.
Внутри корпуса монтируются направляющие под теплообменный короб. Направляющие можно изготовить из уголка. Для фиксации направляющей к коробу используются саморезы и силиконовый герметик. После производится сборка рекуператора. Теплообменный блок помещается в корпус.

Если в корпусе предусмотрено место, то на входе воздушных потоков закрепляются бумажные или тряпичные фильтры и вентиляторы. После сборки рекуператора можно переходить к монтажу в существующую систему вентиляции.

Принципы работы рекуператора

Принцип работы рекуператора зависит от его типа. Очевидно, что все перечисленные виды конструкции имеют свои особенности в работе. Отметим здесь наиболее распространенные.

Пластинчатый рекуператор

Этот вид представляет монолитную кассету из металл листов. Воздух проходит через такую кассету посредством специальных выштампованых на листах каналах или проложенных специальным промежуточным уплотнителем. Потоки в таком рекуператоре не перемешиваются. Процесс теплообмена осуществляется благодаря одновременному нагреванию пластин одним потоком и остужению – другим. Пластинчатые рекуператоры имеют ряд преимуществ, делающих их самым распространенным типом теплового барьера для дома.

Основными особенностями пластинчатого рекуператора выступают:

низкая цена;
элементарность конструкции;
компактность;
простота в обслуживании;
простота в чистке (в случае, если кассета разбирается)
доступность материалов для изготовления;
отсутствие механизмов.

Разборные рекуператоры способны обеспечить высочайший уровень гигиенической чистоты входящего воздуха во время эксплуатации устройства без потерь эффективности.

Наиболее распространенным видом рекуператора ввиду простоты конструкции выступает перекестно-течный. Его эффективность можно определить как «Средний тип», некоторые источники указывают, что их КПД составляет до 60%.

Роторный рекуператор

Этот вид теплоутилизатора имеет форму трубы малой длины, наполнен гофрированными стальными пластинами вдоль корпуса. Вращающийся механизм устанавливается по приливно-вытяжной оси. Ротор пропускает сперва нагретый внутренний, а после холодный входящий воздух. Пластины по очереди нагреваются и охлаждаются, сохраняя внутреннюю температуру воздуха. Такой тип рекуператора признается наиболее эффективным. Однако, особенность конструкции не позволяет сделать его компактным, специалисты признают недостатком громоздкость такого устройства.

Тепловой утилизатор с промежуточным теплоносителем

В таких рекуператорах используются жидкостные теплообменники, где циркулирует раствор этиленгликоля (эффективный теплоноситель). В таких утилизаторах приливная и вытяжная секции разделены и разведены на определенное расстояние. Эта особенность позволяет применять такие устройства для среды, входящие и выходящие потоки которых нельзя смешивать. Теплоноситель циркулирует либо естественным образом, либо посредством насоса. Для повышения эффективности такого утилизатора тепла необходима тонкая регулировка потока теплоносителя в соответствии с проектом.

Стройматериалы для самодельного пластинчатого рекуператора

Типы и характеристики вентиляций

Преимущества и недостатки

К преимуществам прибора можно отнести:

огромная экономия энергетических ресурсов (около 50%);
срок эксплуатации составляет 25 лет;
комфорт в жилом или рабочем пространстве;
одновременно решаются 3 важных задачи:
- постоянный приток свежего воздуха;
- комфортная влажность в помещении;
- экономия средств на отопление или кондиционирование.

Но существуют недостатки:

не подходит для жилья площадью до 200 квадратных метров (окупаемость приблизительно равна сроку службы);
если система вентиляции не предусмотрена проектом, смонтировать рекуператор крайне сложно и дорого;
малый перепад температур между улицей и домом снижает эффективность прибора практически до 0 (разница должна быть хотя бы 20 градусов);
высокая стоимость.

https://youtube.com/watch?v=j7ueg_VMH4w

Сборка своими руками рекуператора из ПВХ труб

Инструкция о том, как сделать рекуператор своими руками

Создать рекуператор воздуха своими руками для человека, умеющего ими правильно пользоваться, вполне посильная задача. Наиболее подходящим для этой цели специалисты называют пластинчатый рекуператор. Этот тип утилизатора наиболее распространен, особенно его самодельные модели. Недостатки конструкции, среди которых называют обмерзание теплообменника при низкой температуры воздуха на улице и пересечение труб воздуховодов, компенсируются дешевизной и простотой конструкции.

Чтобы смастерить рекуператор воздуха своими руками важны такие материалы, как:

металлический лист (оцинкованная жесть, кровельный лист, оцинкованное железо или любой другой листовой металл) площадью 3–4 м2;
пробка, деревянная рейка или текстолит;
металлический лист или аналогичный материал для создания корпуса;
пластиковые фланцы с наконечниками, соответствующие диаметру труб вентиляции;
герметик;
утеплитель;
силикон.

Создание рекуператора воздуха своими руками проходит в несколько шагов:

Листы металла нарезаются на пластины размером 20 х 30 см. Рекомендуется использовать не менее 3–4 м2 металла

Особое внимание уделяется нарезке. Пластины должны быть нарезаны практически идеально ровно, чего не добиться ножницами по металлу. Инженеры рекомендуют использовать ножовку по металлу или болгарку

Пластины укладывать одну на другую, обеспечивая зазор не менее 4 мм. Для этого проклеивать рамками из термоизоляционного материала (пробка, деревянная рейка, текстолит) по контуру пластин, обеспечивая отверстия для потока воздуха в соответствующем направлении, чередуя перекрестные потоки. По окончанию укладки пластин, все щели пройти герметиком нейтрального состава. Корпус изготавливается из жести или другого листового металла. Он представляет собой короб подходящего размера, чтобы плотно вместился полученный блок из пластин. В стенках короба прорезать отверстия, в которые вставить заранее приготовленные пластиковые фланцы, соответствующие диаметру воздуховодных труб. Щели необходимо тщательно герметизировать, чтоб не допускать потерь эффективности устройства. После высыхания герметика полученный блок из пластин разместить в корпусе

Инженеры рекомендуют использовать ножовку по металлу или болгарку. Пластины укладывать одну на другую, обеспечивая зазор не менее 4 мм. Для этого проклеивать рамками из термоизоляционного материала (пробка, деревянная рейка, текстолит) по контуру пластин, обеспечивая отверстия для потока воздуха в соответствующем направлении, чередуя перекрестные потоки. По окончанию укладки пластин, все щели пройти герметиком нейтрального состава. Корпус изготавливается из жести или другого листового металла. Он представляет собой короб подходящего размера, чтобы плотно вместился полученный блок из пластин. В стенках короба прорезать отверстия, в которые вставить заранее приготовленные пластиковые фланцы, соответствующие диаметру воздуховодных труб. Щели необходимо тщательно герметизировать, чтоб не допускать потерь эффективности устройства. После высыхания герметика полученный блок из пластин разместить в корпусе.

Поверх полученного корпуса с уложенным блоком пластин рекомендуется уложить теплоизоляцию (пенопласт, стекловата). Всю полученную конструкцию можно дополнительно упаковать в деревянный ящик.

Рекомендуемая скорость потока воздуха составляет 1 м/с.

Зимой при отрицательных температурах на улице существует вероятность обморожения пластинного блока утилизатора. Чтобы избежать блокировки работы рекуператора на длительный период рекомендуется предусмотреть байпас. Тогда, переключив на него входящий поток воздуха, система быстро оттает благодаря температуре выдуваемого теплого воздуха.

Ввиду того, что в рекуператоре оседает конденсат, конструкцию рекомендуется оснастить шлангом для слива воды.

Основные технические параметры

Монтаж рекуператора воздуха

Монтаж пластинчатого рекуператора в систему приточной вентиляции.

В зависимости от вида рекуператоров воздуха отличается и его монтаж. Есть агрегаты, которые могут обеспечивать свежим воздухом сразу несколько помещений, посредством разводки системы вентиляции. Также есть теплообменники, которые обслуживают только одну комнату, они чаще всего используются в квартирах. Более громоздкие и мощные рекуператоры (пластинчатые, роторные) устанавливаются в тандеме с системой вентиляции, которая может быть:

общеобменной – когда подача воздуха осуществляется в каждое помещение, а вывод общий в одном из помещений;
приточно-вытяжной – когда подача и вывод осуществляются в каждом помещении отдельно.

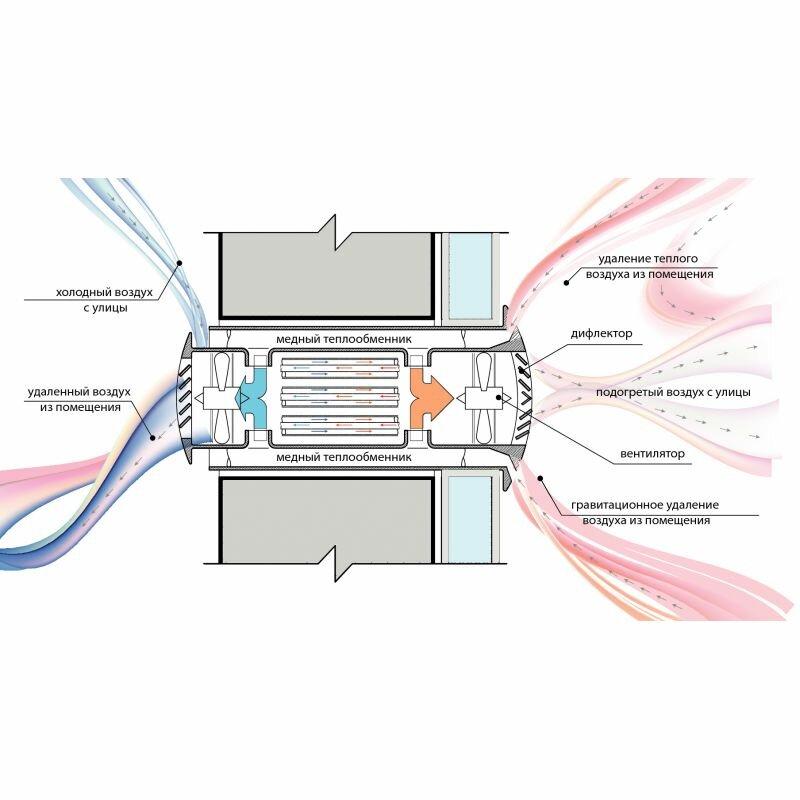

Более компактные модели для одного помещения устанавливаются прямо в стене. Для них нужно сделать сквозное отверстие. Учитывая тот факт, что диаметр рекуператора достаточно большой, нужно знать, как сделать такое широкое отверстие:

отмечаете место, где должно быть отверстие – прикладываете рекуператор и обводите по кругу;
по периметру в пределах отмеченного круга просверливаете сквозные мелкие отверстия с минимальными отступами;
затем при помощи перфоратора удаляете перемычки между отверстиями.

После установки рекуператора все щели нужно запенить.

Самодельный рекуператор воздуха – все плюсы и минусы, инструкция по изготовлению
