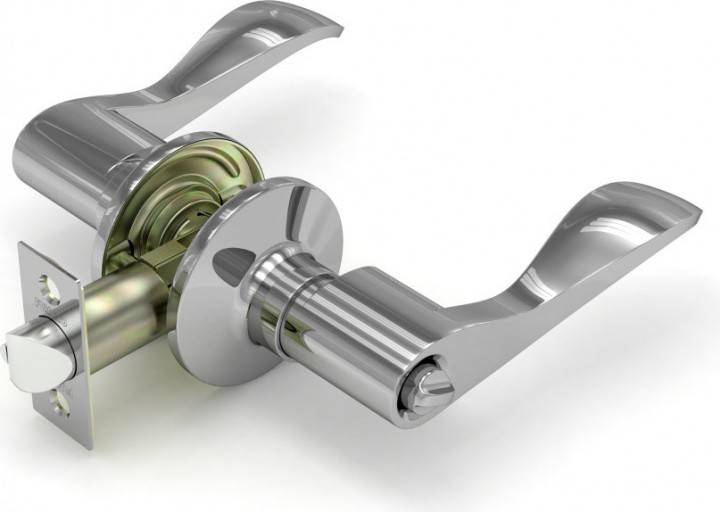

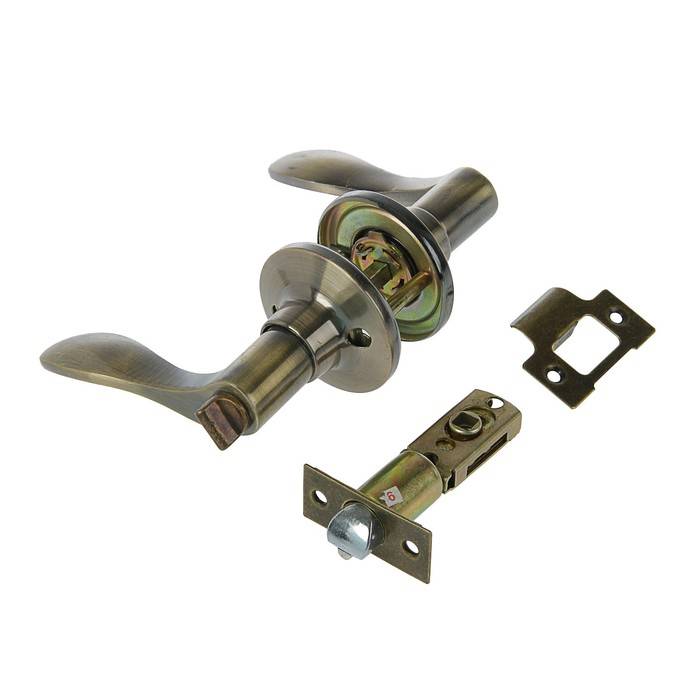

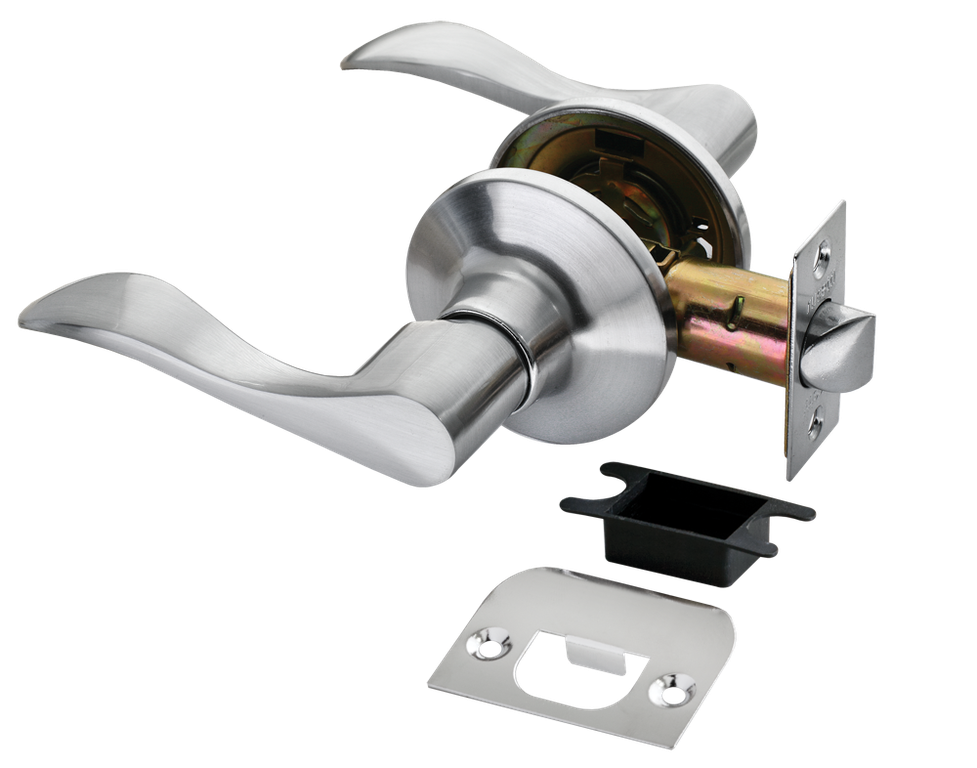

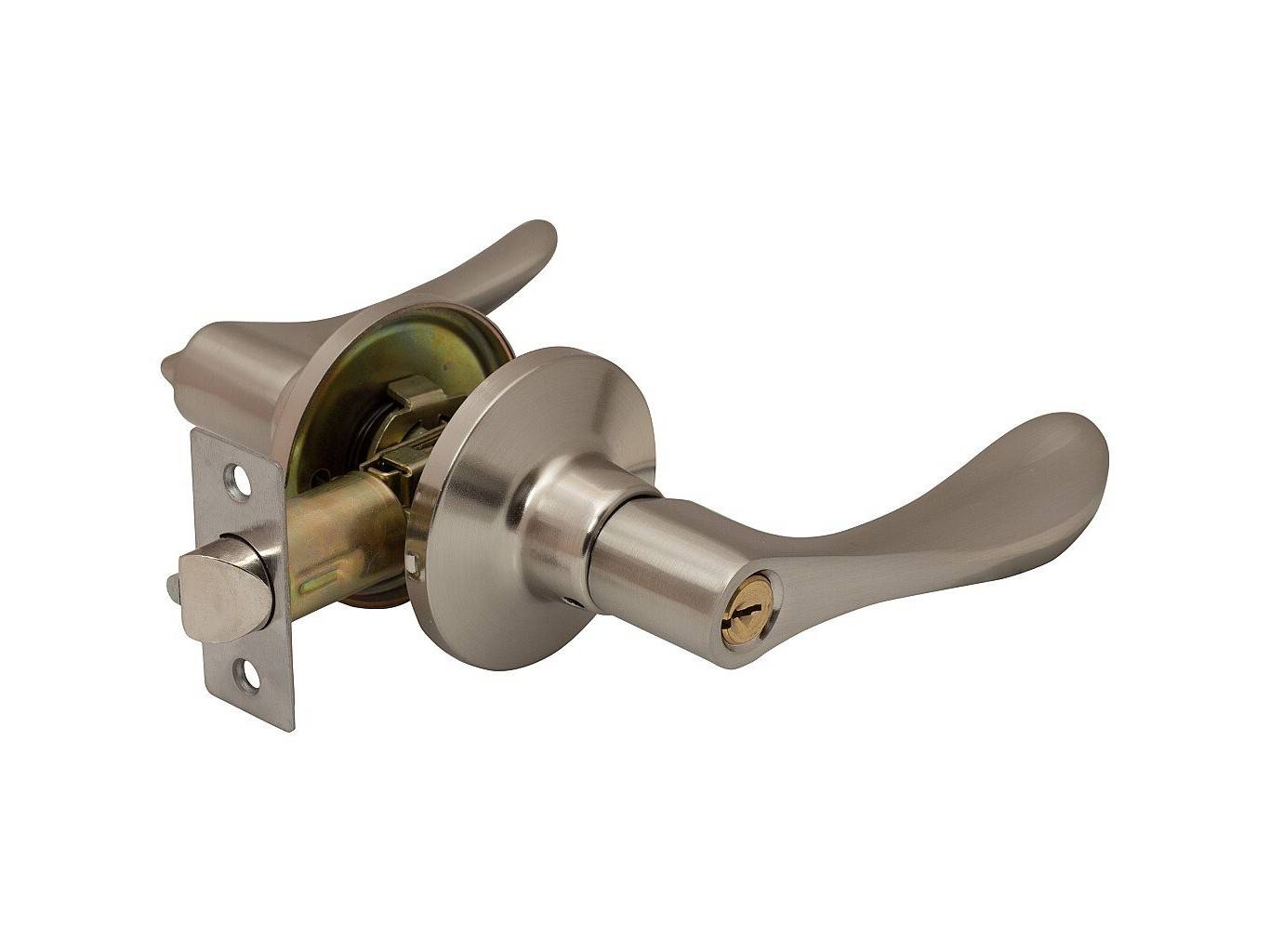

Ручка-защелка для межкомнатных дверей + фото

Установка механизма

Для монтажа стоит заранее приготовить молоток, дрель, отвертку, шило, угольник, карандаш и столярный нож. Установка защелки происходит на высоте 1 метра, потому как именно на ней производители дверных полотен устанавливают деревянный брусок для большей жесткости конструкции. От низа полотна отмечается необходимая высота с обеих сторон и помечается при помощи карандаша и угольника.

Прикладывается защелка и определяется место под ручку. Начинать сверлить отверстие необходимо с торцевой части двери с использованием перьевого сверла. После чего отверстие выравнивается при помощи сверла или стамески до необходимого размера.

К торцевой части полотна прикладывается планка защелки и по ее периметру прорезается шпон, после чего стамеской делается выборка на глубину планки. В результате она должна лежать в один уровень с дверью.

По бокам полотна высверливаются отверстия под ручку, после чего аккуратно выравниваются стамеской. Теперь можно приступать к установке защелки и фиксации планки на саморезы.

Для установки ручки раскручивают один стопорный винт, а второй немного ослабляют. Ручку вставляют на свое место так, чтобы центральный штырь был на своем месте. Надевают вторую часть ручки и затягивают стопорный винт, после чего ручки крепятся к дверному полотну при помощи саморезов и одевается декоративная накладка.

В завершение происходит установка ответной планки. Для этого необходимо немного прикрыть дверное полотно и карандашом пометить размер язычка, после чего высверлить отверстие под него и прикрутить планку в коробке.

Рейтинг дверных ручек

• Разновидность конструкции;
• Материалы, из чего состоит корпус, детали;
• Наличие защитного покрытия, количество слоев;
• Заявленный ресурс эксплуатации;
• Механизм работы;
• Цветовые варианты, эстетичность;
• Степень устойчивости к коррозии, влаге, температурам, ударам;
• Совместимость с дверными полотнами, замками;
• Габариты, вес;
• Цена, надежность производителя.

Результатом сравнительного анализа стал топ-список из 12 позиций. Для удобства мы разбили его на 4 категории – ручки на розетке, планке, защелке, а также скобы. Мониторинг отзывов покупателей, опыт установки и эксплуатации владельцев определил сильные, слабые стороны номинантов.

Выбор по типу конструкции

Дверные ручки для межкомнатных дверей могут значительно отличаться друг от друга в зависимости от конструкции механизма. Бывают обычные ручки, не соединенные с замком, нажимные, а также ручки-кнобы и ручки-скобы. Устройство дверной ручки может быть различным в зависимости от типа конструкции. Рассмотрим варианты, которые подойдут для любой межкомнатной двери.

Стационарные ручки

Это обычные ручки самого простого исполнения. Никакой связи с замком у них нет, соответственно единственное их функциональное назначение – дать возможность тянуть за ручку для открытия двери. В большинстве случаев такие изделия сделаны в форме шара либо овала. При отсутствии связи с замком необходимо обеспечить прилегание полотна к коробке. Для этого используются различные защелки либо специальные ролики. Когда необходимость в замке отсутствует, такие ручки будут оптимальным вариантом.

Дизайн ручек данного типа может быть различным. Они отличаются по размерам, цвету, материалу изготовления. Требования к качеству минимальны за счет простоты конструкции. Здесь просто нечему ломаться.

Ручки-скобы

Второй тип ручек для межкомнатных дверей — это ручки-скобы. Конструкция данного типа фурнитуры максимально проста. Крепятся они в двух точках П-образно. Удобная форма позволяет легко открывать любые двери. Как правило, установка осуществляется вертикально, но возможно и горизонтальное расположение. В зависимости от конкретной модели могут иметь различную длину. Дизайн также может разительно отличаться – от самого простого до изысканного. Ручки-скобы, также как и стационарные ручки, не имеют соединения с замком. Если для межкомнатных дверей требуется замок, лучше остановить свой выбор на нажимных изделиях, о которых пойдет речь далее.

Нажимные ручки

Ручки рассматриваемого вида наиболее широко распространены. Конструктивно такие изделия состоят из двух частей, которые соединяются друг с другом с помощью специального стержня. Когда происходит нажатие на ручку, язычок скрывается и дверь можно открыть простым потягиванием на себя. Если ручку отпустить, язычок выходит из своего укрытия и держит дверь. Такой механизм достаточно прост, однако плотно держит дверь в закрытом состоянии.

Нажимные ручки можно разделить еще на два вида:

• Ручки-защелки на розетке, которые одновременно и функциональны, и эстетичны;
• Ручки на планке.

Подобные механизмы не обладают широкими возможностями. Теоретически, такие ручки должны защищать помещение от взлома, но в реальности их легко взломать любому человеку, даже не знакомому с устройством механизма конкретной модели.

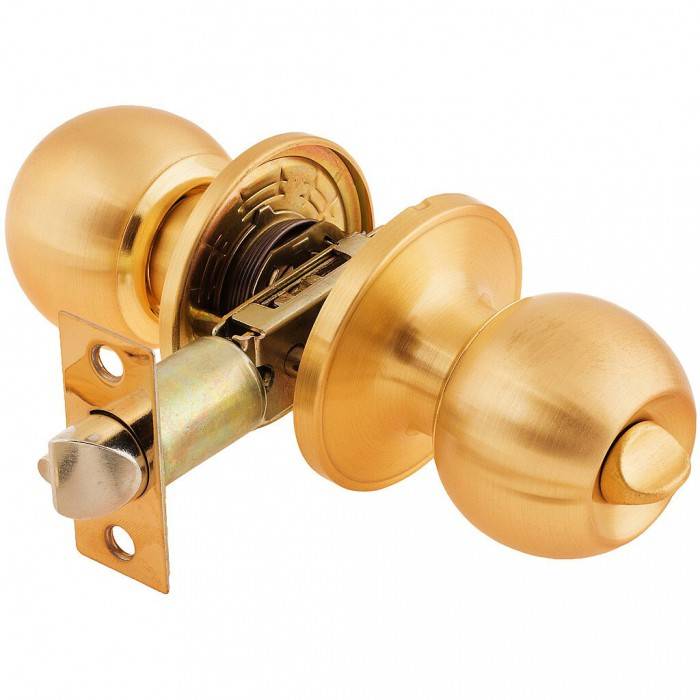

Ручки-кнобы

У данного вида фурнитуры очень много общих черт с нажимными ручками. Механизм, с помощью которого открывается дверь, встраивается непосредственно в ручку, а для открывания двери следует просто повернуть ее. По своей форме такие изделия бывают либо круглыми, либо овальными. По сравнению с уже рассмотренными нажимными ручками, кнобы более компактны. Однако компактность не всегда означает удобство использования. Если руки заняты, открыть дверь с таким механизмом достаточно сложно.

Огромный плюс для семей, в которых живут маленькие дети – невозможность получить травму, если случайно задеть ручку. Кроме того, такие изделия достаточно недорогие.

Какой конкретно вариант ручки приобрести — решать потребителю, в зависимости от предпочтений и потребностей.

Как своими руками отремонтировать межкомнатную защелку

После непродолжительного анализа возникшей ситуации, я решил действовать, не прибегая к посторонней помощи, и самостоятельно снять защелку с межкомнатной двери.

Почему может понадобиться демонтаж

Сказано сделано, но просто так, сама по себе, врезная защелка не извлекалась, так как, прежде всего, необходимо было вначале снять дверные нажимные ручки,

проще говоря, произвести демонтаж  межкомнатных ручек с защелкой.

Какие инструменты понадобятся для работы

Рис.2

Естественно, с голыми руками на такое дело не пойдешь, нужен был инструмент для работы, чтобы снять дверные ручки межкомнатной двери с защелкой, .

 Далее после непродолжительных подготовительных действий, я приступил, непосредственно к снятию ручек и ремонту защелки.

Как снять дверную ручку со встроенной защелкой

Рис.3

Как часто вам, мой дорогой читатель, приходилось снимать дверные ручки?

Лично мне довелось это сделать, от силы, раза два, три, не больше, так что когда я подступился к демонтажу межкомнатных ручек, ,

мои познания в этой сфере были, мягко говоря, так себе. Но, как говорят: “Глаза боятся, а руки делают.”

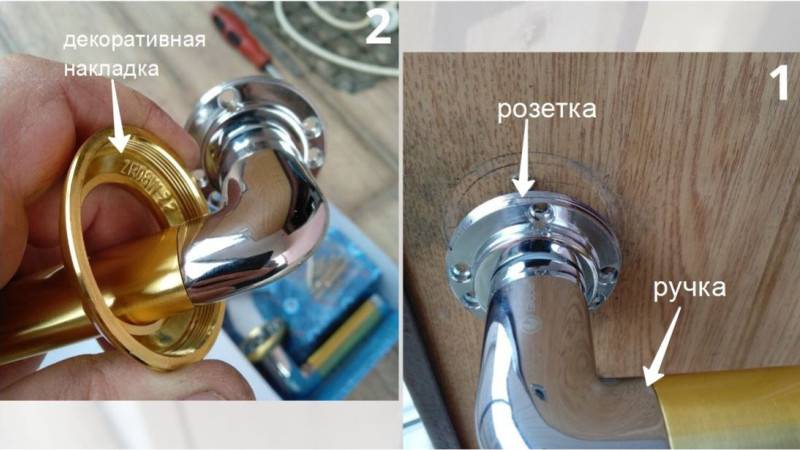

Дверные ручки “не той системы”

Рис.4

Все ручки, которые я ранее снимал с дверей, представляли собой единую конструкцию, одно целое ручки и розетки,

и декорировались съемной накладкой,

Межкомнатные же дверные ручки, которые мне предстояло снять имели иную конструкцию, в которой необходимо было быстро разобраться, чтобы дальше продолжить демонтаж.

 Пришлось со своей проблемой обратиться к Яндексу.

Рис.5

Так я узнал, что есть еще и, так называемые, ручки-кнобы, ,

ручки-защелки конструкция которых предусматривает снятие ручек путем надавливания на фиксатор через техническое отверстие во фланце,

который, в свою очередь, снимается с закрепленной к двери розетки, путем поддевания отверткой, вставленной в прямоугольный паз на торце фланца.

Но, к моему великому сожалению, эти ручки тоже не соответствовали тем, что мне предстояло разобрать, чтобы, в конечном итоге, добраться до треклятой защелки.

Короче, полный попадос, но ведь их же до меня установили вполне себе обычные люди, а не боги. Причем установили так себе, гаденько.

В общем “завис” мой мыслительный процесс на целые сутки.

Как снять ручку с розетки

Рис.6

“А ларчик просто открывался”, всего то надо было поддеть отверткой, вставленной в прямоугольный паз на торце декоративной накладки, которая была единым целым с ручкой и снять ее с разжимных фиксаторов на розетке, .

Демонтаж межкомнатной защелки

Рис.7

После того, как дверные ручки были успешно сняты, далее необходимо демонтировать и саму розетку, ,

для этого при помощи плоской отвертки надо выкрутить два соединительных винта и вытащить из двери обе розетки.

После чего межкомнатная защелка без проблем извлеклась из двери, .

Профилактика дверной защелки

Рис.8

Для восстановления работы защелки, ,

достаточно было лишь использовать универсальное средство-спрей, WD-40, для смазки и очистки ее внутренней рабочей поверхности через расположенное на торце техническое отверстие, .

К счастью, даже не пришлось разбирать саму защелку, по-видимому в процессе работы произошел естественный износ материала, что при недостаточной смазки подвижного механизма и возможного попадания частиц металла, привело к его заклиниванию.

В общем все обошлось благодаря своевременной профилактики и теперь надо было лишь установить обратно на место и защелку, и дверные ручки.

Лучшие дверные ручки скобы

Скоба – стационарный, лучший вариант для входной двери, так как он отличается надежностью, простотой эксплуатации. Такой декоративный элемент выполняется в разных формах. И даже классический привычный формат будет смотреться элегантно. Лидерами положительных отзывов стали 2 номинанта.

Fuaro ph-21-25/200-inox

Универсальная скоба для монтажа на наружные или внутренние профильные, деревянные, металлические двери с двух сторон или одной. Наличие специальных силиконовых прикладок позволяет монтаж даже на стеклянное полотно. Производство – Китай.

Материал – прочная сталь, устойчивая к коррозии. Она не деформируется в процессе эксплуатации, сохраняет новизну. Преимущество стационарной модели – отсутствие механизмов, а значит, нечему будет ломаться, заклинивать. Установка упрощенная, накладным способом без врезки. Межосевое расстояние 200 мм.

Размеры конструкции 55.5х225 мм. Товар упакован картонной коробкой, внутри 2 рукояти. Приемлемая толщина профиля – не менее 30 мм, максимум 70 мм. Данную модель можно расположить как вертикально, так и горизонтально.

Достоинства:

• Совместимость с полотном из любого материала;
• Повышенная износостойкость;
• Простой монтаж без врезки;
• Допускается любое расположение;
• Надежность крепления;
• Матовое покрытие.

Недостатки:

• Цена;
• Простота внешнего вида.

Изделие нельзя монтировать на краю двери, вплотную к коробке, так как можно получить ссадины при толкании. Для дверей с узкой рамой, без возможности сдвижения скобы, лучше подобрать схожую, но изогнутую модель.

Lux-tools 2952703

Стационарная скоба от немецкого бренда «Lux» – самое несложное приспособление открывания дверей, калиток, мебельных шкафов. Простая и универсальная модель, разве что не несет под собой декоративного подтекста, только утилитарные функции.

Корпус прямой формы выполнен из оцинкованной стали высокого качества, устойчив к различным атмосферным осадкам, а значит, может использоваться на открытом воздухе. Монтируется накладным способом к полотну из дерева, пластика, металла при помощи саморезов. Отсутствие граней делают конструкцию полностью безопасной.

Общие размеры – 160х20 мм при весе 116 г. Товар упакован в картонную коробку. Полное отсутствие механизма является преимуществом, так как рабочая поверхность цельная, она не будет заклинивать, ломаться.

Достоинства:

• Несложное приспособление;
• Применение как внутри, так и снаружи помещения;
• Прочность материала;
• Легкий монтаж;
• Отсутствие механизма;
• Недорого.

Недостатки:

• Консервативный дизайн;
• Нет выбора расцветок.

Размеры рукоятки должны гармонировать с габаритами двери. Короткие изделия до 250 мм подходят дверям стандартных размеров, длинные – массивным. Товар подойдет полотнам ванной, балкона, межкомнатным, входным.

Основные причины разборки круглых ручек

Демонтаж дверной ручки – не самая частая процедура в доме, но в ходе эксплуатации наступают ситуации, когда нужно провести небольшой ремонт. Иногда достаточно подтянуть болты, но бывают ситуации, когда требуется полная разборка:

• При полном отказе выполнять возложенные функции из-за истечения срока эксплуатации или из-за неаккуратного обращения. Поломка может быть вызвана и отсутствием регулярного обслуживания, которое заключается в смазке механизма.
• Заклинивание механизма закрывания, которое может проявиться из-за провисания полотна двери.
• Замена ручки на более современную.
• Изношенность внешнего покрытия ручки, которое портит интерьер.
• Установка нового дверного полотна и замена ручки со старой двери.
• В случае, когда после поворота рукоятка не возвращается в исходное положение.
• Заклинивание защелки.

Все эти проблемы потребуют произвести демонтаж ручки с дверного полотна.

Разновидности ручек с защелкой

Дверная ручка с врезной защелкой для межкомнатных дверей делится на несколько групп:

• Магнитные;
• Фалевые;
• Роликовые;
• Защелки с запирающим фиксатором.

Магнитные

Состоят из металлической пластины и магнитного элемента, которые размещены на косяке и на боковой части двери. Работа такого типа защелки очень проста. Во время закрывания двери магнит начинает притягивать металлический элемент, удерживая его в неподвижном положении.

С магнитной защелкой устанавливается неподвижная ручка. Второй вариант данного фиксатора – магнитная защелка с подвижным язычком. В отличие от предыдущего механизма, этот практически бесшумный и обладает такими достоинствами как плавность в работе и длительный срок службы.

Фалевые

Устройство фалевого замка межкомнатной двери с защелкой имеет выдвижной язычок, который скошен под углом. Во время монтажа данной конструкции на косяке монтируется пластина со специальным пазом. Во время закрывания полотна язычок входит в паз на косяке, фиксируя, таким образом, конструкцию.

Чтобы открыть дверь, необходимо надавить по подвижную ручку, в результате чего язычок выходит из паза и освобождает конструкцию от фиксации.

Роликовые

В отличие от предыдущей защелки, здесь вместо язычка используется подпружиненный ролик. Во время закрывания полотна он входит в специальную выемку на косяке, благодаря чему фиксирует дверь. Данный тип защелки монтируется неподвижной ручкой и ручкой-рычагом. В случае с неподвижной ручкой необходимо приложить некоторые усилия чтобы открыть дверь.

С запирающим устройством

Данный тип устанавливается чаще всего в ванных комнатах или санузлах. Оснащается блокирующим элементом с ключом, при повороте которого можно на некоторое время закрыться в помещении от постороннего нежелательного проникновения на некоторое время.

Как разобрать дверную ручку межкомнатной двери типа кноб

Разобрать дверную ручку со встроенной защелкой типа кноб не сложно. Большинство из этих ручек имеет в комплекте специальный ключик для снятия головки с запорным механизмом, но после нескольких лет эксплуатации мало кто может вспомнить, где он находится. Поэтому его функцию может выполнить не толстая отвертка или даже гвоздь.

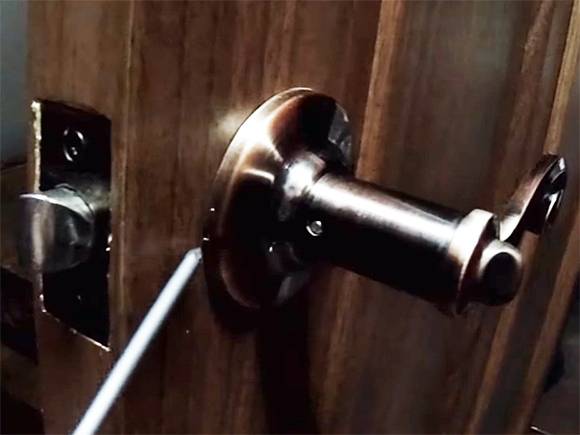

Ими нужно надавить на фиксатор в отверстии на боковой поверхности ручки и одновременно слегка потянуть ее на себя.

Следующим действием будет снятие защитного колпачка, на торцевой поверхности которого имеются небольшие углубления. В них можно упереть инструмент и, пользуясь им как рычагом, сдернуть эту накладку.

Как правило, при монтаже, из эстетических соображений, их располагают снизу ручки, поэтому придется их нащупать.

Также происходит процесс демонтажа круглой дверной ручки.

Защитную накладку можно снять, подковырнув ее ножом, но при этом нужно быть предельно аккуратным, чтобы не повредить дверное полотно.

На фото показан и специальный ключик для разборки.

После снятия ручки и защитного колпачка открывается доступ к саморезам крепления всего механизма ручки. Это 3 или 5 винтов. Два из них скрепляют между собой наружную и внутреннюю части замка, а один – фиксирует его в дверном полотне при помощи самореза. Остальные 2 – служат запасными местами крепления. Иногда конструкция ограничивается всего 2-мя стяжными винтами.

После выкручивания винтов-саморезов замок разъединяется и его можно вынуть из защелки.

Сама же защелка крепится в углублении с торца двери 2-ми саморезами.

Описывать, как собрать дверную ручку с защелкой не имеет смысла – все производится в обратном порядке, а ручка (хоть нажимная, хоть круглая) просто защелкивается на механизме простым нажатием до щелчка.

В помощь небольшое видео разборки поворотного кноба простейшей конструкции:

https://youtube.com/watch?v=eJfMP0fO-A0

Этот процесс еще проще, чем описанный выше. Само снятие производится буквально несколькими движениями и занимает считанные секунды.

На розетке – корпусе ручки, которым она крепится к дверному полотну, в котором находится весь механизм, показанный на фотографии в верхней части статьи и обеспечивающий ее работу – имеется защитный колпачок на резьбе.

Он легко отвинчивается против часовой стрелки.

Ручка к квадрату крепится зажимным винтом, вывинчивающимся либо шлицевой, либо крестообразной отверткой, либо Г-образным ключом-шестигранником. Последний, как правило, идет в комплекте с самой ручкой.

Розетка же раскручивается так же, как и корпус кноба.

На видео подробно показано устройство самой розеточной ручки и действие механизма ограничения ее нажима и возврата в исходное положение:

Как собрать дверную ручку с пружиной, после просмотра ролика, разберется даже не очень технически подкованный человек. Главное, чтобы после сборки не осталось лишних деталей.

Довольно часто с ручками кноб случаются досадные казусы: то ли ребенок, закрывшись, не может их открыть, то ли сломается механизм фиксации.  Коротенькая видеоинструкция, мы надеемся, поможет вам выйти из этой ситуации.

Разборка дверной защелки

Устройство дверной ручки на межкомнатной двери с защелкой непростое, конструкция имеющая множество элементов и некоторые из них могут выйти из строя, после чего потребуется разборка механизма. Происходит это в случае:

• Заедания механизма или появления скрипа;
• Необходимости очистки запорного механизма или его смазки;
• При потребности заменить некоторые части механизма;
• Необходимости полной замены защелки.

Работы по демонтажу могут немного отличаться в зависимости от типа установленного механизма. Но при наличии нажимного и поворотного механизма порядок действий будет следующим:

• Снимается с ручки декоративная накладка. В зависимости от установленной модели ее необходимо будет поддеть ножом или же открутить винт;
• Снимаются ручки и вытягивается четырехгранный штифт;
• С торцевой части полотна откручивают крепежный элемент и вынимают защелку.

Когда механизм разобран, устанавливают причины его неисправности:

• Скрип или заедание – результат отсутствия смазки или же попадание пыли. В этом случае необходимо очистить механизм и смазать его;
• Ржавчина. Очищают элементы и покрывают жидкостью с антикоррозийными свойствами;
• Поломка пружины или язычка. Проводят полную замену деталей;
• Износился механизм. Проводят его замену.

Перед тем, как устанавливать защелку, необходимо определиться с тем, какой ее тип необходим и только после этого приступать к выбору изделия по цвету, качеству и цене.
