Самодельная паяльная станция с феном

Как сделать паяльный фен из паяльника своими руками

Довольно часто вместо фена применяют обычный паяльник, а если быть точнее, то его корпус. Абсолютно все внутренности нужно аккуратно вытащить, оставив лишь обойму из металла и удобную ручку. Дополнительно будет необходима галогеновая лампа с максимальной мощностью до 2 киловатт. Она пригодится для изготовления кварцевого изолятора. Для этой цели может подойти и перегоревшая лампа. Далее, с помощью специального алмазного станка нужно обрезать все сплющенные концы. В итоге должна получиться кварцевая трубка. С одной ее стороны будет находиться специальный сосок для технологических нужд, в котором необходимо сделать отверстие под питание нагревателя.

В роли нагревательного элемента будет выступать нихром. Его толщина должна быть от 0,33 до 0,75 миллиметров. В случае если диаметр проволоки будет больше, то время ее охлаждения будет очень длительное. А также будет необходим специальный регулятор, который поможет правильно настроить работу аппаратуры. Сборку изделия своими руками стоит выполнять в строгой последовательности. Готовую кварцевую трубку необходимо поместить в спираль из нихрома. Конец спирали стоит продлить при помощи обычного провода. Чтобы уменьшить температуру нагрева, трубку нужно обернуть слоем фольги.

Далее, элемент необходимо поместить в обойму корпуса из металла и зафиксировать провод питания на ручке старого паяльника. В это же место вставляется заранее подготовленная конструкция, а трубка обматывается шнуром из асбеста. После этих действий устройство будет находиться в центре обоймы. Передний край необходимо зажать, а потом разместить шланг в ручке для притока воздуха. В этом случае источником воздуха будет простой компрессор, который часто применяют в аквариумах.

Паяльные станции на микроконтроллерах и микросхемах

Если говорить о готовых наборах и элементах, то самая популярная схема паяльной станции на микроконтроллере Atmega, программируемым аппаратно-программным средством Arduino.

Преимущество самостоятельной сборки очевидное. Заводская паяльная станция собирается на тех же микросхемах, стоит она 5–15 тыс. руб. и выше. Отдельно микросхемы: стоимость самого Arduino — 1 $, Atmega 8 — 3 $. Начинка для блоков питания или готовые экземпляры также не особо дорогие. Не возникнет проблем и с покупкой регуляторов, разъемов и пр. ФЭН и паяльник можно докупить отдельно и это будет намного дешевле. Затраты сделанных самостоятельно установок в разы ниже, а по своим техническим параметрам приборы идентичны заводским.

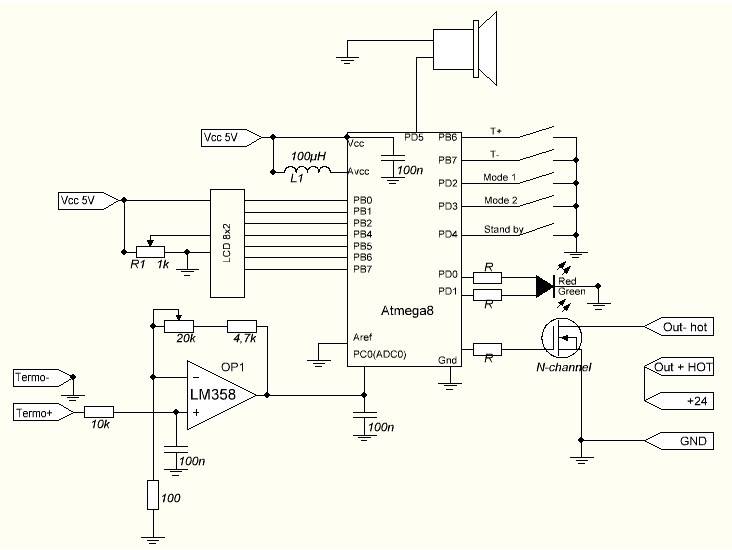

Все микроконтроллеры наподобие А и обеспечивают управление, а среди прочего следующее:

регулировку и стабилизацию температуры жала — базовые функции;
переход в режим ожидания;
программируемое отключение.

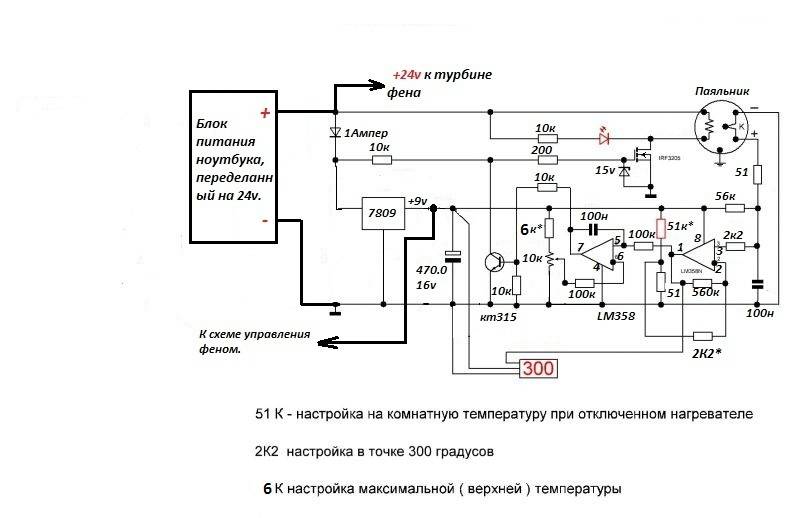

Есть сборки и на иных устройствах управления, например, на ATtinyl3, lm358. Однозначно, самодельная с феном цифровая паяльная станция на готовых программируемых микросхемах, а тем более на собранных самостоятельно, предполагает наличие опыта в электронике как минимум среднего уровня.

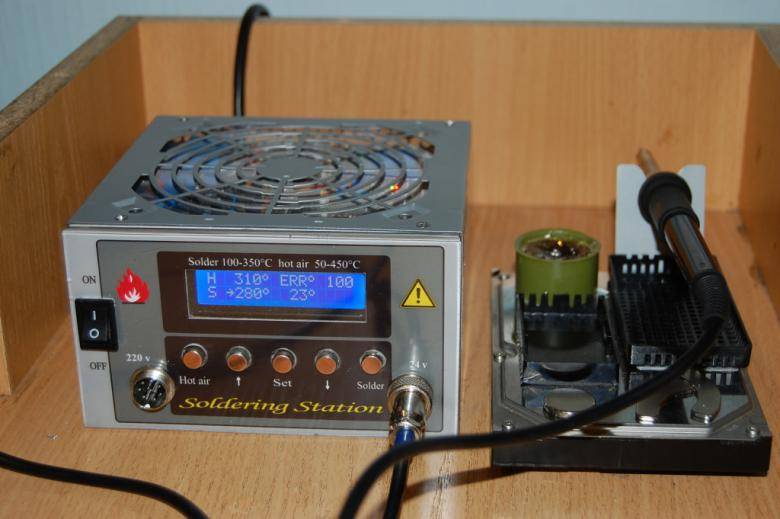

В роли корпуса для всех самоделок удобно использовать короб от компьютерного БП, а лучше пластмассовую распаячную коробку.

Делаем самодельный воздушный паяльник для нашей станции

Для чего он нужен? Вначале статьи мы ответили на этот вопрос – для работы с миниатюрными контактами SMD-компонентов. Поэтому, нам придется пожертвовать каким-то паяльником, модернизировать его, и сделать паяльную станцию полноценной.

Конструкция этого паяльника предельно проста, и собрать ее также сможет каждый электронщик, так как тут нет никаких сложных компонентов. Устройство сможет нагреваться до температуры в 300 градусов.

Для работы необходимо подготовить 2 основных элемента:

Паяльник мощностью 40 Вт с деревянной ручкой, и обычным нагревательным жалом, которое можно быстро вынуть:

Любой прибор, производящий сжатый воздух (идеальный вариант – аквариумный компрессор):

Начинаем усовершенствование старого паяльника

Нагревательный элемент должен остаться нетронутым – нам необходимо извлечь лишь жало, чтобы внутри остался проход для горячего воздушного потока. В боковую часть корпуса выводим электрический кабель, а в заднюю часть ручки прикрепляем втулку. Герметизируем высокомолекулярным клеем места входа кабеля.

Фольгой обматываем дырочки по бокам корпуса паяльника, чтобы увеличить теплоемкость конструкции. Металлический нагревательный элемент как можно дальше вставляем в ручку. В дырку от жала максимально плотно вставляем стальную трубку, с подходящим диаметром.

Схема Arduino Nano ISCP

Напоследок нужно сказать о подключении программатора. Для программирования контроллеров Atmel, на которых собран модуль Arduino, используется интерфейс ICSP. Для Arduino Nano icsp распиновка выглядит так (см. Верхнюю часть предыдущего рисунка):

MISO (мастер получает от подчиненного);
+ 5В (питание);
SCK (тактовый импульс);
MOSI (мастер передает подчиненному);
СБРОС НАСТРОЕК
GND (земля).

Первый контакт 6-контактного разъема имеет квадратную форму у основания и пронумерован по часовой стрелке, если смотреть сверху. Чтобы не возникало сомнений в порядке нумерации выводов разъема, ниже представлен фрагмент принципиальной схемы платы Arduino:

Этот разъем подключается к программатору последовательного интерфейса программирования (SPI) Atmel. Кроме того, микропрограмму контроллера можно изменить из среды программирования через USB-кабель, поэтому нет необходимости покупать программатор (он нужен только в том случае, если нет программы загрузчика).

Запуск паяльной станции

Первый запуск с высоковольтной частью:

Подключаем термопару фена и турбинку к основной плате.
Подключаем лампу накаливания 220v, вместо нагревателя фена, к высоковольтной платке.
Включаем станцию,запускаем фен кнопкой “Fen ON” – лампа должна засветится. Выключаем.
Если не “бахнуло”, и симистор не горячий (желательно закрепить на радиатор) – подсоединяем нагреватель фена.
Запускаем станцию с феном. Любуемся работой фена. Если есть посторонний звук (писк, скрежет) в районе симистора – подбираем конденсатор C3 в снаббере симистора, от 10 до 100 нанофарад. Но буду честен, и скажу сразу – ставьте 100n.
Если есть разница в показаниях температуры фена – можно подкорректировать резистором R14 в обвязке ОУ.

Дополнительная тренировка

Для дополнительной тренировки можно попробовать паять различные ненужные платы от компьютеров и смартфонов. На материнских платах существует много SMD и DIP компонентов. Только долгие и упорные часы практики помогут развить навыки в пайке.

Сетка

В качестве упражнения можно попробовать спаять сетку из проводов. Качество пайки оценивается по нагрузке на эту спаянную сетку проводов. Если паяные соединения не рвутся под нагрузкой, то пайка отличная.

Конструкторы

Так же отлично помогают радиоконструкторы.

Они учат понимать электрические схемы и тонкости пайки. Следует начинать с простых конструкторов, например с мигалок или дверных замков. По мере повышения мастерства, можно повышать уровень сложности, доходя до сложных LED кубиков.

Пайка кислотой

Кислота используется только в крайнем случае, когда сильно окисленная поверхность не поддается лужению. Все детали, провода и разъемы могут отлично паяться без кислоты.Подробнее о паяльной кислоте

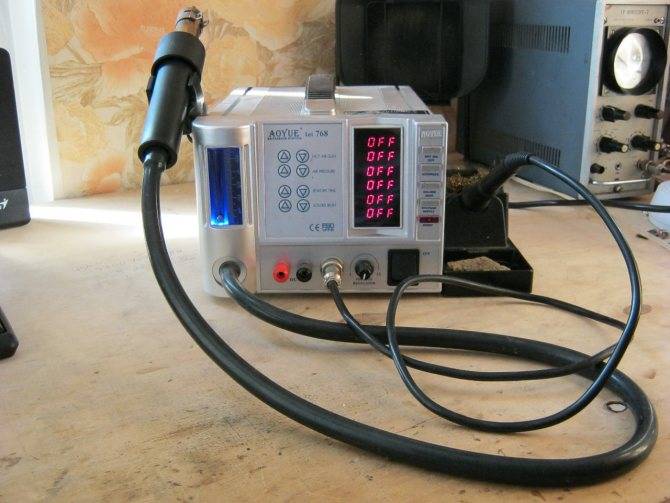

Что такое паяльная станция

Если говорить просто, то простая паяльная станция состоит из нескольких основных блоков:

блок питания;
блок управления;
индикаторы;
манипуляторы.

Блок питания может быть импульсным или трансформаторным. Первый имеет меньшие габариты и способен выдавать большую мощность. Трансформаторный блок питания имеет характерный звук при работе и для большой мощности требует больших габаритов. В некоторых случаях трансформаторный блок показывает себя более надежным, но это напрямую влияет на вес и габариты паяльной станции. Блок управления паяльной станцией состоит из платы, на которой находятся микроконтроллеры, переменные резисторы и другие элементы, которые отвечают за обратную связь, а также за формирование выходного сигнала для манипуляторов.

В качестве манипуляторов на паяльной станции могут использоваться:

паяльник;
фен;
инфракрасная головка.

На лицевой панели станции располагаются индикаторы. Они выводят показания датчиков температуры, которые находятся в манипуляторах. В большинстве случаев требуется дополнительная калибровка для достижения правильных показаний.

Термовоздушные станции

Чтобы заработала термовоздушная паяльная станция, катушка индуктивности потребуется с хорошей проводимостью. Параметр номинальной частоты обязан быть на уровне 44 Гц. Дополнительно следует подобрать качественный регулятор для изменения мощности электроинструмента. В качестве насадки обычно используются контакты. Для стабильности исходящей волны резисторы, как правило, устанавливаются ортогонального типа.

Параметр ширины пропускания у них в среднем достигает 55 мк. Чтобы хорошо работа паяльная станция, модулятор на нее подбирается, исходя из типа катушки индуктивности. Если планируется делать электроинструмент средней мощности, то модулятор, как правило, используется саморегулирующий. Обкладка для него применяется довольно редко. Однако для сохранения линейности многие специалисты советуют использовать специальные операционные блоки. Таким образом, разогрев контакта происходит довольно быстро. Температуру за счет данного элемента удастся повысить максимально до 200 градусов.

Благодаря этому работать со стальными поверхностями станет очень удобно. Разъем для заземления целесообразнее подбирать мультисистемный. В данном случае параметр отрицательного сопротивления не должен превышать 44 Ом. Использовать трехжильные кабеля для подачи электроэнергии специалисты не рекомендует. В этом плане лучше доверится четырехжильным типам.

Порядок замены электронных компонентов

После включения в сеть, индикатором проверяют отсутствие напряжения на корпусе панели РТС. Через 30 секунд пирометром или электронным термометром с термопарой контролируют нагрев поверхности до 230-250 градусов Цельсия. Температура нагревательной пластины поддерживается автоматически на одном уровне.

Плату с нерабочими элементами размещают на горячей поверхности. Через несколько секунд припой становится жидким, с помощью пинцета можно удалить ненужные элементы и заменить их на новые.

Портативное устройство для пайки позволяет аналогично производить замену SMD и BGA компонентов, менять микросхемы на гибких многослойных платах.

Зачем нужна паяльная станция

Функция паяльной станции — регулировка температуры при пайке. При перегреве выгорает припой, жало прогорает, надо счищать нагар. Настройкой можно продлить срок службы данного элемента. Но это второстепенный плюс, главная задача — создание нужного нагрева при работе с конкретными типоразмерами деталей. Нам нужно лишь расплавить определенное количество припоя, а как правило, для мелких деталей t° жала превышает эту потребность во много раз, возникает риск повреждения их от перегрева. С другой стороны, большой объем припоя «слабый» паяльник не расплавит. Описанные проблемы решить паяльная установка.

Заводские установки обычно всегда имеют термофен (бесконтактная пайка) для работы с чрезвычайно мелкими деталями на микросхемах — SMD, мелкими группами контактов, — которые выпаять даже самим тонким жалом сложно или невозможно. При самостоятельной сборке этот инструмент часто создают на отдельной базе.

Контактные модели

Паяльная станция данного типа способна работать только при помощи высокочастотных катушек индуктивности. Дополнительно для смены фазы в устройствах используются адаптеры. В данном случае пороговое напряжение электроинструмента может достигать 50 В. Чтобы решить проблему с искажениями, специалисты советуют устанавливать бесконденсаторные выходы. В свою очередь, резисторы для платы станции подбираются исключительно ортогонального типа. Все это позволит стабильно поддерживать обратное напряжение на выходе на уровне 30 В.

Расход электроэнергии у таких устройств в среднем составляет 2 Вт. Модуляторы применяются исключительно магнитные. Параметр проводимости тока у них в среднем равняется 44 мк. Степень искажение электроинструмента, в конечном счете, будет зависеть от скорости генерации тока. Разъемы для станции зачастую подбираются на дополнительной плате расширения. Кабель питания устройства припаивается только возле адаптера. Корпус для указанного прибора можно вполне изготовить самостоятельно.

Назначение кнопок. Варианты прошивки

Кнопки паяльной станции будут иметь следующие функции:

U6.1 и U7 отвечают за изменение температуры: соответственно, U6.1 снижает установленное значение на 10 градусов, а U7 увеличивает;
U4.1 отвечает за программирование температурных режимов Р1, Р2, Р3;
кнопки U5, U8 и U3.1 отвечают за отдельные режимы, соответственно: Р1, Р2 и Р3.

Также вместо кнопок может быть подключен внешний программатор для прошивки контроллера. Либо выполняется внутрисхемная прошивка. Выставить температурные режимы несложно. Можно не зашивать EEPROM, а просто подключить станцию с нажатой клавишей U5, вследствие чего значения всех режимов будут равны нулю. Далее настройка осуществляется с помощью кнопок. При прошивке можно настроить разные значения регулировки температур. Шаг может быть в 10 градусов или 1 градус, в зависимости от ваших задач.

Как сделать цифровую паяльную станцию на микроконтроллере своими руками

Сделать самому цифровую паяльную станцию довольно сложно. Но соорудить ее тем не менее реально при наличии готовых комплектующих и определенного опыта работ.

Для создания агрегата необходимо приобрести паяльник с напряжением 24 В и встроенным термодатчиком. Также понадобится найти в Интернете готовую электронную схему и перенести ее сначала на бумагу, а затем непосредственно на печатную плату.

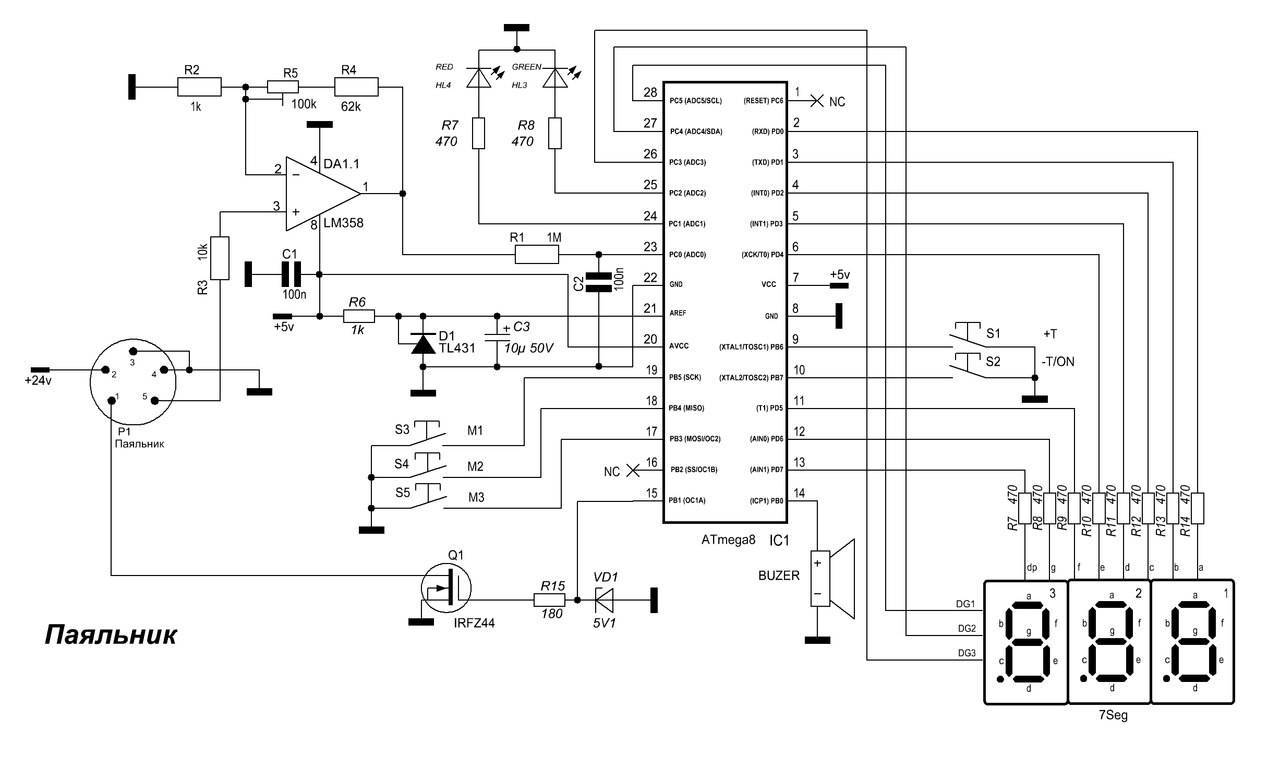

В соответствии с инструкциями на основании закрепляют ATmega8, трехразрядный индикатор А-563П-11, биппер с генератором на 5 В, пять тактовых кнопок, IRFZ44, LM358, 7805 и другие детали.
Для паяльной станции приобретают трансформатор TOP 50 Вт на 24 В и 2 А. Его можно купить в готовом виде или сделать на заказ.
В соответствии с размерами печатной платы подбирают пластиковый корпус для агрегата. Необходимо проследить, чтобы коробка подходила по высоте для трансформатора. Для передней панели паяльной станции вырезают заготовку из оргстекла толщиной 2 мм.
Печатную плату и трансформатор устанавливают в корпус и выполняют все подключения. Через специальный разъем подсоединяют паяльник. Если контакты не соответствуют гнезду, установленному в станции, стоит перепаять их на СГ-5 или СР-5.

Готовый агрегат запускают в работу и тестируют. При правильной сборке он должен поддерживать нагрев до 500 °С.

Цифровая паяльная станция позволяет регулировать нагрев кнопками с шагом 10 °С

Особенности и предназначение

Для разогрева металлических отводов и специального паяльного вещества необходимо специальное оборудование, которым и является паяльный фен. Устройство способно очень быстро разогреваться до нужной температуры даже с учетом простой конструкции. Благодаря простому строению, с аппаратом может работать и начинающий электрик и профессионал. Для упрощения работы с мелкими деталями применяют также дополнительное оборудование совместно с фенами, но так как цена приборов немалая, то лучшим вариантом будет паяльная станция с феном своими руками. Это оборудование позволит справиться с большинством сложных задач без особых усилий.

По конструкции аппарат устроен так же, как и строительный фен, но обладает меньшей мощностью и более компактными насадками. Чаще всего в комплекте паяльной станции имеется обычный паяльник и термофен. При этом приборы оснащаются регуляторами температурного режима.

Для профессиональной мастерской термофен проще купить, так как он быстро оправдает свою стоимость, и пользоваться таким оборудованием будет удобнее. А если микросхемы необходимо припаивать в домашних условиях и не каждый день, то для этого подойдет самодельная термовоздушная паяльная станция своими руками.

Отличие паяльных фенов

Очень часто радиолюбители задумываются о том, как сделать паяльный фен своими руками, но перед началом сборки необходимо знать принципы и отличия паяльной станции и самого паяльника. Схема устройства состоит из основной и дополнительной части. Основной частью является блок, к которому подключаются паяльники. В зависимости от способа подачи воздуха станции бывают двух видов:

Турбинная — воздушный поток формируется благодаря встроенному кулеру в термофене.
Компрессорная — поток воздуха формируется посредством компрессора, установленного в главном корпусе станции.

При покупке паяльной станции такие особенности имеют большое значение, так как компрессорными создается сильный воздушный поток, и они могут использоваться для работы в труднодоступных местах даже с узкими насадками, а турбинные не способны продавить воздух с необходимой мощностью через узкое отверстие насадок.

https://youtube.com/watch?v=3zE-HDdz2Xs

Работа устройства заключается в нагревании керамического или спиралеподобного элемента, который установлен в термофене, и нагревании воздуха, проходящего через этот элемент. Паяльный термофен может нагревать воздух до температуры в пределах 100—180 градусов, а в современных моделях имеется возможность регулировки температурного порога.

По сравнению с инфракрасными аналогами, термовоздушные станции имеют такие недостатки:

Поток воздуха сдувает мелкие детали.
Неравномерный прогрев поверхности.
Изменение насадок для разного типа работ.

Однако для любителей, такие недостатки несущественны по сравнении с преимуществом в цене.

Термовоздушный паяльник для станции можно изготовить в домашних условиях из обычного бытового фена. При этом по техническим характеристикам он не будет уступать заводскому аналогу. Основными характеристиками такого паяльника являются:

Диаметр наконечника;
Мощность;
Производительность турбины;
Максимальный температурный порог.

Такие параметры напрямую влияют на качество и производительность работы устройства, поэтому при сборке к ним необходимо относиться очень внимательно.

https://youtube.com/watch?v=KVvm4V3dIMg

Особенности конструкции термофена

С помощью паяльного устройства можно плавить пластиковые детали и метал, который имеет небольшую температуру плавления. Специальная спираль из нихрома разогревает воздух, после этого горячий воздух подается в нужную точку. При конструировании самодельного аппарата необходимо руководствоваться главным параметром — температура нагрева воздуха. В профессиональных устройствах параметр достигает 800 градусов, но если плавка серебра или алюминия не потребуется, то самодельный термофен можно изготовить с температурным порогом до 600?.

При сборке устройства в домашних условиях также необходимо ориентироваться на экономию средств, а для этого нужно найти детали для сборки. В конструкцию оборудования входят:

Корпус;
Нагревательная часть;
Устройство, посредством которого будет подаваться воздух;
Держатель;
Кнопка включения.

Для улучшения прибора можно заранее предусматривать использование датчика и регулятора температуры, а также установку разных насадок.

Из чего можно сделать паяльную станцию

Паяльная станция — полезное в быту, но довольно дорогое устройство. При отсутствии свободных средств сделать приспособление можно своими руками.

Чаще всего основой для паяльной станции в домашних условиях служат:

старые утюги;
автомобильные прикуриватели;
обычные паяльники;
галогеновые нагреватели.

Во всех случаях для изготовления агрегата требуется покупать радиодетали — симисторы, резисторы, диоды, транзисторы и другие. Какие именно элементы брать — зависит от конкретного чертежа, выбранного для создания устройства своими руками. Перед началом работ необходимо скачать схему, в которой будут указаны все компоненты и их расположение на печатной плате.

Как сделать паяльный фен своими руками

Радиолюбители, которые намерены самостоятельно изготовить паяльный фен, обязаны знать то, что для создания такого устройства может подойти абсолютно любой старый аппарат. Иногда можно использовать кусок трубки из металла. Такие металлы, как медь и алюминий для этой работы не подходят. Конечно, необходимо учесть такой факт, что при нагреве элемент может стать очень горячим и увеличит массу паяльника, а это сделает его использование некомфортным в течение большого отрезка времени. Из этого следует, что необходимо использовать только специализированную жароустойчивую ткань.

Паяльные фены в основном делаются стационарного исполнения. В этом случае нужно хорошо зафиксировать изделие на неподвижной основе и передвигать плату при пайке схемы. Конечно, такая конструкция имеет много недостатков. Чтобы сделать паяльный фен своими руками, очень часто применяют устаревшие фены, потому что они оборудованы пластинами из слюды, которые могут выдержать большую температуру. Для этого элемента нужно сделать специальное основание, которое будет хорошо переносить большие нагрузки.

Нагревательные спирали необходимо делать только из довольно мягкого нихрома. Фехраль для этой цели не подходит, потому что он очень жесткий

4Запись данных в флеш-память с помощью Arduino

Теперь запишем на неё данные. Для примера возьмём небольшой массив из 16-ти байтов. Как видно из документации, для записи данных во флеш сначала нужно выставить разрешение на запись (1 байт), затем послать команду на запись (1 байт), передать начальный адрес (3 байта) и данные (в нашем примере 16 байт), а в конце выставить запрет записи (1 байт):

Диаграмма записи данных во флеш-память 25L8005

Напишем скетч, который записывает массив из 16-ти байт данных в ПЗУ:

#include <SPI.h>

const int SSPin = 10;
const byte WREN = 0x06;
const byte WRDI = 0x04;
const byte READ = 0x03;
const byte PP = 0x02;
const byte ADDR1 = 0;
const byte ADDR2 = 0;
const byte ADDR3 = 0;

void setup() {
  pinMode(SSPin, OUTPUT);
  SPI.begin();

  SPISettings mySet(100000, MSBFIRST, SPI_MODE0);

  // Выставление разрешения записи:
  SPI.beginTransaction(mySet);
  digitalWrite(SSPin, LOW);
  SPI.transfer(WREN);
  digitalWrite(SSPin, HIGH);
  SPI.endTransaction();

  // Запись массива данных в ПЗУ:
  SPI.beginTransaction(mySet);
  digitalWrite(SSPin, LOW);
  SPI.transfer(PP);
  SPI.transfer(ADDR1);
  SPI.transfer(ADDR2);
  SPI.transfer(ADDR3);
  byte data[] = {0x48,0x45,0x4c,0x4c,0x4f,0x2c,0x20,0x53,0x4f,0x4c,0x54,0x41,0x55,0x2e,0x52,0x55};
  for (int i=0; i<sizeof(data); i++) {
    SPI.transfer(data);
  }
  digitalWrite(SSPin, HIGH);
  SPI.endTransaction();

  // Выставление запрета записи:
  SPI.beginTransaction(mySet);
  digitalWrite(SSPin, LOW);
  SPI.transfer(WRDI);
  digitalWrite(SSPin, HIGH);
  SPI.endTransaction();
}

void loop() {
  // ничего не делаем в цикле
}

Загрузим скетч в Arduino. Кстати, вот так выглядит на логическом анализаторе обмен по SPI между Arduino и ПЗУ 25L8005, когда выполняется данный скетч.

Временная диаграмма записи в ПЗУ массива данных по SPI

После выполнения данного скетча во флеш-память должен был записаться наш тестовый массив. Давайте проверим, так ли это.

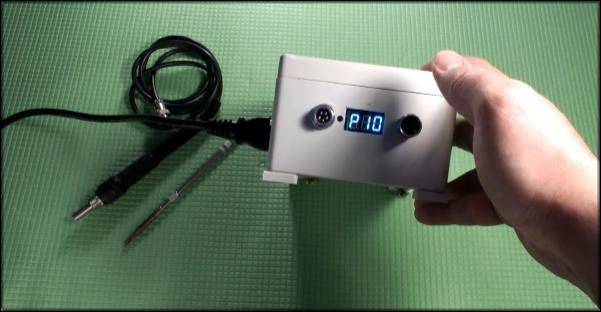

Сборка комплекта на жалах Hakko

Простая паяльная станция, а точнее комплекты для ее сборки на специальных жалах Hakko, популярные на торговой площадке Алиэкспресс. На сайтах продавцов также есть инструкция и схема соединений. Пользователю останется только найти корпус и соединить детали.

Особенность установки — инновационные жала HAKKO T12 которые чрезвычайно быстро разогреваются и не прогорают.

Потребуется выключатель, разъем для питающего шнура тип AS-Евровилка. Эти элементы могут быть в комплекте или же их можно заказать вместе с основными частями. На лицевую сторону выносятся разъемы для паяльника, пульт управление температурой и иными параметрами.

На плате дорожка («test») для управления настройками не соединенная, для доступа к регулировке ее контакты надо спаять.

В настройках есть возможность выставлять шаг регулировки t°, делать ее программную калибровку. Такая функция доступная прямо в процессе работы паяльника — реж. Р10, Р11. Как это сделать: нажать на энкодер, удерживать его пару сек., перейдем в Р10, затем кратковременным нажимом меняем шаг (сотни, десятки, единицы). Поворачивая ручку, меняем значение, потом снова жмем и пару сек. держим селектор энкодера — настройка сохраняется и совершается переход в Р11 и так далее. А двухсекундное нажатие возвращает в рабочий режим.

Если зажать включатель энкодера и подавать питание к контроллеру, то попадем в более объемное меню:

Блок питания надо докупить отдельно, хватит на 24 В, в зависимости от значения, на которое рассчитан паяльник. Можно обойтись и внешним БП 24 В, выдающим до 4 А.

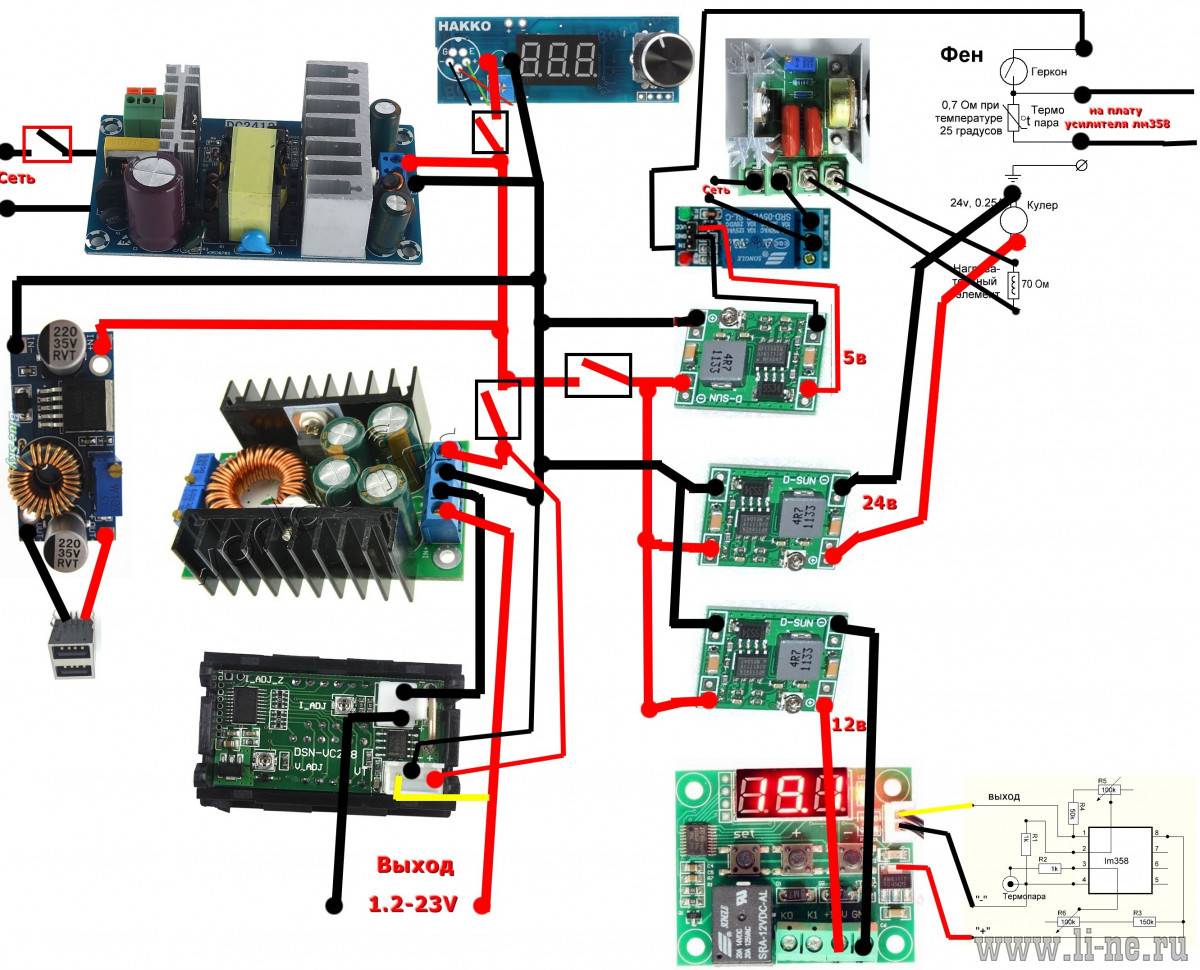

БП можно создать и самостоятельно из следующего:

понижающий советский трансформатор;
готовая сборка с диодным мостом KBPC5019;
сетевые фильтры, они же электролитические конденсаторы для сглаживания пульсаций;
три параллельно соединенных полевых транзистора IRF730;
микросхема LM317;
радиатор охлаждения, вентилятор, подключенный через свой диодный мост.

Напряжение в нашем случае подается на управляющую плату (24.4 В). Опишем, как работает схема. На трансформатор идет напряжение от сети (220 В, 50 Гц), понижается им до 28 В. Выпрямляется диодным мостом, фильтруется конденсаторами, значение возрастает до 35 В. Далее, подается на плату регулировки из полевых транзисторов на основе микросхемы lm317. Подстраиваем подстроечным резистором, получаем 24.4 В постоянного напряжение, которое и запитывает установку.

Технология изготовления паяльной станции из подручных средств

Человек, который владеет элементарными знаниями в области электротехники, сможет собрать паяльную станцию своими руками. Для этого необходимо следовать простым инструкциям, приведенным ниже.

Общие требования к самодельному оборудованию

К самодельному агрегату с феном предъявляются конкретные требования. Он должен обеспечить создание потока воздуха, нагретого до 850°С. Мощность нагревательного элемента не должна превышать 2,6 кВт.

При выборе комплектующих к станции необходимо отдавать предпочтение тем, что имеются в наличии или отличаются невысокой стоимостью. Поэтому целесообразно изготавливать ручной или стационарный агрегат с феном. Последний работает таким образом, что излучатель тепловой энергии находится неподвижно, при этом сама деталь движется. Данный принцип работы создает определенные трудности при осуществлении пайки.

Чтобы повысить эффективность производимых работ, желательно использовать ручной агрегат. Он имеет небольшие размеры и вес, что облегчает эксплуатацию.

Схема импульсного БП для питания миниатюрного паяльного фена

Особенности создания нагревателя

Специалисты рекомендуют самостоятельно изготовить нагреватель их нихромовой проволоки. Она должна иметь диаметр в пределах 0,4-0,8 мм. Необходимо понимать, что большой размер проволоки придаст ей огромный запас прочности, но утруднит достижение оптимальной температуры. Поэтому нецелесообразно применять для этого слишком крупную нить.

Внешний диаметр сформированной нагревательной спирали должен составлять 4-8 мм. Для фиксации созданной детали используют специальное основание, которое устойчиво к воздействию высоких температур. Специалисты рекомендуют отдавать предпочтение керамике. Такое основание можно изъять из обычного бытового фена.

Чертеж для изготовления нагревательного элемента своими руками

Технология формирования нагнетателя горячего воздуха

Чтобы созданная самодельная станция работала эффективно, необходимо оснастить ее вентилятором небольших размеров. Его можно изъять со старого фена или другого ненужного бытового прибора. Вентилятор должен обеспечивать воздушным потоком в 20 л/мин.

Допускается применение воздушного компрессора, который обычно ставят на аквариумы. Чтобы агрегат работал более эффективно, его дополняют ресивером. Для этой цели можно взять обычную пластиковую бутылку.

Формирование корпуса станции с феном

Для создания корпуса паяльной станции необходимо использовать термостойкие материалы. Это можно сделать несколькими способами, используя такие варианты:

керамика. По обеспечению безопасности отличное, но очень дорогое решение;
частичная теплоизоляция канала, по которому передвигается нагретый до высоких температур воздух;
старый корпус от любого бытового прибора. Должен быть объемным и не подвергаться разрушению от высокой температуры.

Сборка и обеспечение работоспособности оборудования

Чтобы созданная паяльная станция работала эффективно, в ее конструкцию добавляют включатель и устройство для регулировки основных рабочих параметров. Последний агрегат должен задавать оптимальную температуру воздуха и скорость его перемещения. Чтобы добиться данной цели, в состав оборудования включают реостаты. С их помощью можно осуществить плавную регулировку мощности.

Создание станции необходимо начинать с формирования спирали. Ее наматывают на качественный изолятор и сверху накрывают стекловолокном. Концы спирали в результате должны выходить наружу. Полученную деталь укладывают в корпус с готовой теплоизоляцией. Спираль в последующем соединяют с силовым проводом, к которому подключен выключатель. С тыльной стороны корпуса монтируют нагнетатель воздуха.

Сборка паяльника с феном своими руками
